Особенности и причины поломок КПП с тросовым приводом Лада Гранта

Особенности

КПП Лада Гранта с тросовым приводом имеет свои особенности, такие как необходимость регулярной смазки и настройки тросов. Также, качество масла для коробки передач играет важную роль в эксплуатации и долговечности КПП.

Кроме того, поломка тросового привода может привести к неполадкам в работе коробки передач, и, в результате, к необходимости ее ремонта.

Причины поломок

Поломки КПП с тросовым приводом на Лада Гранта могут быть связаны с несоблюдением интервалов замены масла, его низким качеством, перегревом и перегрузкой передач, а также неисправностями в работе тросового механизма.

Также, поломки могут быть вызваны нарушением правил эксплуатации, например, неправильным переключением передач или резким торможением. Неисправности электронных компонентов, таких как датчики и клапаны, также могут привести к поломкам КПП.

Важно заметить, что частая езда в условиях пробок, сопровождающаяся частым переключением передач, может ускорить износ и привести к поломке КПП

Роботизированная трансмиссия Lada Granta

Механизм роботизированной трансмиссии Lada Granta – аналогичный тросовому приводу МКПП, только передачи здесь переключаются не вручную, а специальным механизмом, который подчиняется управлению электронным блоком. Система сопоставляет скорость автомобиля и обороты силового агрегата по заданному при разработке алгоритму и, соответственно, включается передачу выше или ниже. Объем масла в данной кпп равно 2,25 литрам, поскольку конструкция механизма аналогична механике типа 2181.

Данной трансмиссией ранее оснащали только гранту. Сегодня подобные системы переключения скоростей устанавливают на автомобили Lada X-Ray и Lada Vesta. Замена и ремонт сцепления в роботизированной версии проводится по частоте и принципу так же, как и на простой механической версии трансмиссии. Если электронный блок управления выходит из строя, специалисты пробуют его перенастроить, вернув ему заводские данные. Если это невозможно – блок просто меняют на новый, аналогичный. Заметим, что автомобильный ряд Lada Granta оснащен блоками управления, которые разработаны мировым концерном ZF.

На видео ниже показано, как собирают и проверяют на работоспособность роботизированную трансмиссию на конвейере автомобилестроительной компании «АвтоВАЗ»:

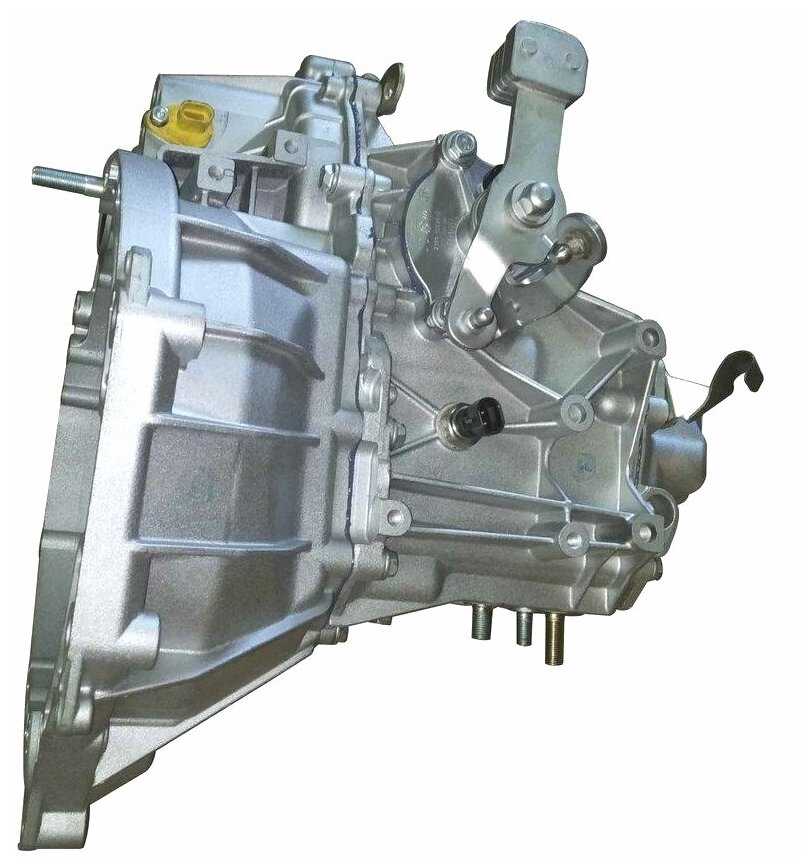

Характеристики всех типов КПП Лады Гранта

Первая механическая коробка передач этой модели класса седан и лифтбек получила индекс 2180. Ей на замену вскоре пришла модернизированная КПП с тросовым приводом, которая индексируется как 2181. Она устанавливается, начиная с комплектации «стандарт».

Тяговая и тросовая КПП Лады Гранта

Разница между двумя этими КПП очевидна. Первое и главное заключается в использовании вместо жёстких тяг, усиливающих вибрацию на кузов и кулису, более гибких тросов от японского производителя Atsumitec. Кроме этого, отличались КПП 2180 от 2181 и другими параметрами.

1. На 2181 установлены синхронизаторы в виде конусов, что позволило снизить воздействие на рычаг переключения передач при установке 1-й или 2-й скорости.
2. Диск сцепления стал больше в диаметре (215 мм). Из-за этого увеличился в размерах картер сцепления, а стартер стал располагаться вдоль ДВС.
3. Синхронизаторы получили зубья с уменьшенным скосом угла (100 градусов), снизилось и усилие начального поджатия до 70 Нм.
4. Иной механизм выбора скоростей стал разработкой компании Schaeffler. Кроме того, он был перенесен вверх, что позволило снизить усилие при переключении в холода и устранить масляные подтёки.
5. Четкость переключения передач стала возможна, в том числе, благодаря селекторной пластине.
6. Вместо минерального трансмиссионного масла стали использовать с завода полусинтетическое, а объем масла снизился до 2,2 литра.

Конструктивно КПП стала не только надёжнее, но и комфортнее для водителя. Вибрации на рычаг КПП и кузов в целом значительно снизились. Скорости стали включаться четко и без задержек. Вместе с тем модернизация коробки передач на Ладе Гранта и на Калине 2 повлекла за собой среднее увеличение цены на 5000 рублей. По мнению экспертов, главное отличие обновленной трансмиссии не столько в надёжности, сколько в качестве включения передач.

Что характерно, новые выпуски Лады Приора не получили тросовую КПП, на этом автомобиле до сих пор устанавливается устаревшая ВАЗ 2180 с жёсткими тягами.

Особенности роботизированной КПП

Помимо обновленной механики, Лада Гранта с 2015 года, начиная с комплектации «люкс», может оснащаться роботизированной коробкой передач. Новая трансмиссия будет комплектоваться в вариациях «норма» и «люкс». По задумке инженеров это устройство должно полностью свести на нет негативное влияние человеческого фактора, при котором допускаются различные ошибки.

Гранта стала первым автомобилем семейства ВАЗ, получившим роботизированный вариант трансмиссии. В качестве основного производителя выступила японская компания Jatco, известная в своей сфере по разработке и выпуску роботизированных, автоматических КПП и вариаторов. На Гранту стали устанавливать проверенную годами 4-ступенчатую коробку. Не самая современная, но надёжная.

Особенности АКПП

Период адаптации робота и выпуск первых пилотных версий Гранты на автомате длился довольно долго. За это время симбиоз отечественных и японских разработок подвергался многочисленным калибровкам. Модернизация включала в себя около 30 доработок, причём в процессе принимали инженеры из Австрии. Только после этого АКПП пошла в серию.

Специалисты учли даже вопросы эргономичности: рука удобно ложится на рычаг переключения передач. Выбор соответствующих режимов имеет индикацию на селекторе, заданный режим также дублируется и на экране БК. Единственный недостаток, выявленный в процессе эксплуатации, заключается в ненадёжной фиксации рычага в выбранном режиме.

Коробка передач работает в нескольких режимах. Первая и вторая передача фиксированные. Есть кнопка overdrive, благодаря которой автомат не будет переключаться на четвертую скорость. Актуален этот режим при обгонах на трассе. Фиксированные первые две передачи используются для передвижения по бездорожью или в затяжных подъёмах в гору. В зимнее время коробка передач не будет включать повышенную 3-ю и 4-ю передачи до тех пор, пока масло не прогреется до 15 и до 60 градусов соответственно.

В отличие от механической КПП Лады Гранта, в автомате отсутствует маховик. Вместо него используется диск привода.

Особенности схемы автоматической трансмиссии привели к снижению клиренса автомобиля. Электронная начинка, управляющая устройством, находится позади, с левой стороны ниже фары. Многие полагают, что такое местоположение при ударе в ДТП приведёт к неуправляемости автомобиля. Но инженеры считают иначе. Автоматика будет надёжно контролировать работу. Судя по отзывам, система действительно функционирует без нареканий, и это не может не радовать.

Регулирование давления воздуха в шинах

Давление в колесах надо проверять перед каждой поездкой. Изменения температуры воздуха оказывают влияние на давление в колесе, а также давление имеет свойство уменьшаться с течением времени.

Что надо сделать: как правило, давление в шинах должно быть как можно ниже. Рекомендуемое давление шин можно найти на боку колеса. Если не хотите рисковать и повредить шины, надо поддерживать низкое давление. Это обеспечит более мягкую и щадящую поездку, а также улучшит силу сцепления.Как отрегулировать: Необходимые инструменты очень просты: нужен измеритель давления и насос, подходящий к клапану (Presta или Schrader). Большинство измерителей давления и насосов подходят к обоим типам клапанов. Вы также можете купить отдельный адаптер для клапана.

Ниже приведена инструкция по регулированию давления. У вас могут появиться другие предпочтения, отличающиеся от нижеприведенных, когда вы станете более опытным велосипедистом. Отрегулируйте давление пропорционально вашему весу: Если вес колеблется от 45-70 кг: используйте минимальное давление. Если вес 70-90 кг: прибавьте от 0 до 5 фунтов на квадратный дюйм до минимума. Если ваш вес более 90 кг: прибавьте от 5 до 10 фунтов на квадратный метр до минимума.

Проверка и тестирование КПП

Проверка и тестирование КПП является важным этапом ремонта автомобиля. Перед началом этих процедур необходимо проверить уровень масла в коробке передач и убедиться, что оно соответствует рекомендациям производителя.

Для проверки работоспособности КПП необходимо провести тест-драйв, включающий в себя различные режимы движения (город, трасса, пересеченная местность) и изменение скоростей

В ходе тест-драйва следует обращать внимание на шумы и вибрации, уровень шума в различных режимах движения, а также на точность переключения передач

Дополнительно, можно провести калибровку датчиков скорости и проверить состояние сцепления, что поможет выявить возможные проблемы и неисправности КПП. Если в результате проверки будут обнаружены какие-либо неисправности, следует приступить к ремонту или замене деталей.

Ключевые моменты, на которые следует обратить внимание при тестировании КПП:
точность переключения передач;
уровень шума в различных режимах движения;
вибрации и другие аномалии в работе коробки передач;
точность работы датчиков скорости;
состояние сцепления.

В целом, проверка и тестирование КПП является важным этапом ремонта и обслуживания автомобиля. Она помогает выявить неисправности в работе коробки передач и принять соответствующие меры ремонта или замены деталей, что позволит продлить жизнь автомобилю и обеспечить его бесперебойную эксплуатацию.

Характеристики всех типов КПП Лады Гранта

Первая механическая коробка передач этой модели класса седан и лифтбек получила индекс 2180. Ей на замену вскоре пришла модернизированная КПП с тросовым приводом, которая индексируется как 2181. Она устанавливается, начиная с комплектации «стандарт».

Тяговая и тросовая КПП Лады Гранта

Разница между двумя этими КПП очевидна. Первое и главное заключается в использовании вместо жёстких тяг, усиливающих вибрацию на кузов и кулису, более гибких тросов от японского производителя Atsumitec. Кроме этого, отличались КПП 2180 от 2181 и другими параметрами.

1. На 2181 установлены синхронизаторы в виде конусов, что позволило снизить воздействие на рычаг переключения передач при установке 1-й или 2-й скорости.
2. Диск сцепления стал больше в диаметре (215 мм). Из-за этого увеличился в размерах картер сцепления, а стартер стал располагаться вдоль ДВС.
3. Синхронизаторы получили зубья с уменьшенным скосом угла (100 градусов), снизилось и усилие начального поджатия до 70 Нм.
4. Иной механизм выбора скоростей стал разработкой компании Schaeffler. Кроме того, он был перенесен вверх, что позволило снизить усилие при переключении в холода и устранить масляные подтёки.
5. Четкость переключения передач стала возможна, в том числе, благодаря селекторной пластине.
6. Вместо минерального трансмиссионного масла стали использовать с завода полусинтетическое, а объем масла снизился до 2,2 литра.

Конструктивно КПП стала не только надёжнее, но и комфортнее для водителя. Вибрации на рычаг КПП и кузов в целом значительно снизились. Скорости стали включаться четко и без задержек. Вместе с тем модернизация коробки передач на Ладе Гранта и на Калине 2 повлекла за собой среднее увеличение цены на 5000 рублей. По мнению экспертов, главное отличие обновленной трансмиссии не столько в надёжности, сколько в качестве включения передач.

Что характерно, новые выпуски Лады Приора не получили тросовую КПП, на этом автомобиле до сих пор устанавливается устаревшая ВАЗ 2180 с жёсткими тягами.

Особенности роботизированной КПП

Помимо обновленной механики, Лада Гранта с 2015 года, начиная с комплектации «люкс», может оснащаться роботизированной коробкой передач. Новая трансмиссия будет комплектоваться в вариациях «норма» и «люкс». По задумке инженеров это устройство должно полностью свести на нет негативное влияние человеческого фактора, при котором допускаются различные ошибки.

Гранта стала первым автомобилем семейства ВАЗ, получившим роботизированный вариант трансмиссии. В качестве основного производителя выступила японская компания Jatco, известная в своей сфере по разработке и выпуску роботизированных, автоматических КПП и вариаторов. На Гранту стали устанавливать проверенную годами 4-ступенчатую коробку. Не самая современная, но надёжная.

Особенности АКПП

Период адаптации робота и выпуск первых пилотных версий Гранты на автомате длился довольно долго. За это время симбиоз отечественных и японских разработок подвергался многочисленным калибровкам. Модернизация включала в себя около 30 доработок, причём в процессе принимали инженеры из Австрии. Только после этого АКПП пошла в серию.

Специалисты учли даже вопросы эргономичности: рука удобно ложится на рычаг переключения передач. Выбор соответствующих режимов имеет индикацию на селекторе, заданный режим также дублируется и на экране БК. Единственный недостаток, выявленный в процессе эксплуатации, заключается в ненадёжной фиксации рычага в выбранном режиме.

Коробка передач работает в нескольких режимах. Первая и вторая передача фиксированные. Есть кнопка overdrive, благодаря которой автомат не будет переключаться на четвертую скорость. Актуален этот режим при обгонах на трассе. Фиксированные первые две передачи используются для передвижения по бездорожью или в затяжных подъёмах в гору. В зимнее время коробка передач не будет включать повышенную 3-ю и 4-ю передачи до тех пор, пока масло не прогреется до 15 и до 60 градусов соответственно.

В отличие от механической КПП Лады Гранта, в автомате отсутствует маховик. Вместо него используется диск привода.

Особенности схемы автоматической трансмиссии привели к снижению клиренса автомобиля. Электронная начинка, управляющая устройством, находится позади, с левой стороны ниже фары. Многие полагают, что такое местоположение при ударе в ДТП приведёт к неуправляемости автомобиля. Но инженеры считают иначе. Автоматика будет надёжно контролировать работу. Судя по отзывам, система действительно функционирует без нареканий, и это не может не радовать.

Как проверить уровень масла у тросиковой коробке передач на Лифтбеке

Уважаемые. Такая проблема у меня возникла. На Гранте Лифтбек захрустела 2 передача. С гарантии машина снята. Посоветуйте что сделать можно?

Коробка передач тросиковая.

Еще вопрос — если поменять масло, разница чувствуется по сравнению с заводским?

Новости автомира:

Outlander доехал до России

В конце мая — начале июня на российском рынке начнутся официальные продажи Mitsubishi Outlander. Европейский дебют этого новейшего «паркетника» состоялся 4 марта года на 76-м Женевском автомобильном салоне. Прообразом для него послужили «концепт» ASX и продаваемый исключительно в Стране восходящего солнца серийный Mitsubishi Airtrek.

Трансмиссия Mitsubishi Outlander обеспечивает постоянный полный привод на все колеса, а крутящий момент между мостами распределяется с помощью вискомуфты. Независимая подвеска всех колес (спереди типа McPherson, сзади — многорычажная), несмотря на существенный дорожный просвет, позволила добиться реально легкового характера управляемости внедорожника и высокой устойчивости в поведении на дороге при высокоскоростном движении.

В России на первых порах будут продавать только модель, оснащенную 2-литровым четырехцилиндровым бензиновым двигателем мощностью 136 л.с./6000 мин1, которым в настоящее время комплектуют Galant и Space Wagon. С этим мотором агрегатируется пятиступенчатая механическая КП. На выбор предложены две версии Outlander 2.0. Цена первой, названной Comfort, составляет $27990. Вторая, более богатая версия, получившая название Sport, оценена в $29790. В список ее оборудования, помимо прочего, включены климат-контроль, боковые подушки безопасности. сиденье шофера с поясничным подпором. релинги на крыше и 16-дюймовые легкосплавные колеса.

Через некоторое время в Европе, а затем, может быть, и у нас, появятся еще две модификации Outlander. Первая, оснащенная 159-сильным 2.4-литровым мотором M1VEC. развивает максимальную скорость в 204 км/ч. а разгон до стандартной сотни у нее занимает 9.9 сек. Вторая модификация, которая поступит в реализацию не ранее года, тоже будет способна «дать жару»: ее оснастят 2-литровым двигателем с турбонаддувом. заимствованным (правда, в дефорсированном виде) у «боевого» Mitsubishi Lancer Evolution VIII. Такая модель поступит в реализацию в году.

Наши рекомендации:

ТРОСОВЫЙ ПРИВОД

Несмотря на простоту и низкую цену, от привода тягами, как на старой коробке, отказались почти все производители. Сегодня применяют конструкции из нескольких тяг со сложными кулисами, чтобы гасить вибрации на рычаге, либо более дорогой и удобный тросовый привод. С последним АВТОВАЗ экспериментировал еще на «Самаре», закупив детали у фирмы «Морзе». Но с нижним расположением механизма переключения работоспособность такой схемы проблематична, да и цена комплектующих тогда пугала. Работы над коробкой с тросовым приводом продолжали и в рамках других проектов, но серийный образец смогли реализовать лишь сейчас.

Шум КПП.

Гул коробки передач может быть вызван несколькими причинами. Банальное нет масла рассматривать не будем, понятно что без масла будет шуметь. А вот последствия езды без масла рассмотрим по подробнее. Одна из самых распространенных причин гула это износ зубьев шестерен. Причины износа могут быть разные, но самая распространенная это как раз отсутствие масла. Так же может послужить причиной ускоренного износа применение не качественного масла. Конструкция кпп переднеприводных вазов абсолютно всех моделей такова, что даже при небольшом понижении уровня масла начинают страдать шестерни. Если уровень понижается медленно, то первой выходит со строя шестерни пятой передачи. Если дальше ездить с продолжающейся течью масла выйдет со строя четвертая передача. В случае же пробоя картера и мгновенном вытекании всего масла прежде всего могут выйти со строя первая или вторая передачи. Дело в том что бывают ситуации когда при повреждении картера, если конечно коробку не заклинило, пытаются доехать до сервиса или дома. Вообще зубья шестерен очень долговечные, при условии что это вазовские шестерни и они имеют достаточное количество качественной смазки. При отсутствии же масла изнашиваются мгновенно. Типичный признак износа зубьев это гул разной тональности при разгоне и торможении двигателем. Но не только износ зубьев может дать такой симптом! Гораздо реже, но такой же гул может быть если на изношенный вал поставить нормальную шестерню, но об этом чуть ниже. Поэтому, при дефектовке очень внимательно нужно осматривать зубья шестерен на наличие износа. На фото типичные признаки такого износа:

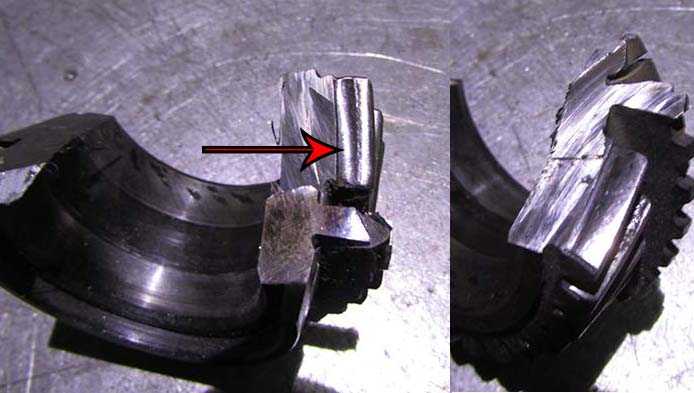

Стрелка показывает канавку, которая образовалась в результате износа, справа обратная сторона этой же шестерни, как видно зуб почти не изношен. Не редко износ бывает с двух сторон, только разной интенсивности. Это как раз и причина изменения тональности гула при разгоне и торможении двигателем. Как правило такой износ возникает от недостатка смазки. Кроме того на внутренней поверхности видны задиры, это шестерня от кпп ваз 2110, в ней она вращается на стальном подшипнике. Если же это ваз 2109, то у них от перегрева расплавляются пластмассовые сепараторы подшипников. В некоторых случаях и при наличии достаточного количества масла может произойти критический износ зубьев. Типичный пример на фото ниже:

 Стрелка показывает выдавленную вмятинку которая образовалась только с одной стороны. Типичное последствие езды с изношенным подшипником вала кпп. Это характерно для всех коробок, независимо какой конструкции вторичный вал. Только у десятых достаточно выбросить только шестерню, а в остальных приходится менять весь вал. Такой износ происходит потому что при сильно изношенном подшипнике появляется огромный зазор в этом подшипнике и при нагрузке вал сдвигается, отходит от ведомой шестерни и заботает под углом. В итоге шестерни контактируют только уголками, и из за запредельной контактной нагрузки продавливаются выемки. Если в таком валу поменять подшипник и поставить в коробку гул будет на всех передачах разной тональности при разгоне и торможении двигателем. Причем такие угловые канавки при езде на неисправном подшипнике могут образоваться не только на шестерне вала, но и на остальных шестеренках вторичного вала. В некоторых случаях гул может происходить и при полностью исправных шестернях, если нормальную шестерню установить на изношенную шейку вала. На валах 2110 и 2112 применены подшипники скольжения, то есть шестерня устанавливается прямо на закаленную шейку вала. Так вот если эта шейка значительно изношена, шестерня при работе перекосится и зубья будут работать под не правильным углом что приведет к гулу на этой передаче.

== Разборка дифференциала ==

Зажимаем ведомую шестерню главной передачи в тиски с накладками губок из мягкого металла.

Головкой «на 17» отворачиваем восемь болтов крепления шестерни к коробке дифференциала.
Оперев ведомую шестерню главной передачи на губки тисков (с накладками губок из мягкого металла)…

…молотком с пластмассовым наконечником (или наконечником из мягкого металла) выбиваем коробку дифференциала из ведомой шестерни.

Вставив притупленное зубило в зазор между торцом внутреннего кольца подшипника и коробкой дифференциала, наносим удары по зубилу, увеличивая зазор.

Затем, установив в образовавшийся зазор две монтажные лопатки…

…спрессовываем ими подшипник.

Снимаем задающее кольцо датчика скорости.

При последующей сборке лапки задающего кольца должны быть установленны в более глубокие пазы на торце коробки дифференциала.

Проворачивая, вынимаем шестерни приводов колес из коробки дифференциала.

Щипцами для снятия стопорных колец снимаем стопорное кольцо с оси сателлитов.

Вынимаем ось сателлитов и сателлиты из коробки дифференциала.

Признаки неисправности, диагностика, способы устранения

Признак	Причина и устранение
Короткий ход педали	Отрегулировать длину тросика. Проверить целостность металлических волокон. Вероятнее всего расслоение, загиб.
Сцепление ведет на скорости, трудности с переключением на повышенные передачи.	Искривление маховика, его повреждение. Зубья захвата изношены. Замена маховика и сопутствующих расходных материалов.
Пробуксовка при активации первой передачи, прибавления оборотов педалью акселератора.	Заменить фрикционные накладки, диск, очистить привод от старой смазки
Резкие рывки при включении / переключении скоростей.	Поврежден нажимной диск, заменить корзину.
Свист при активации первой и последующих скоростей	Установить новый выжимной подшипник
Треск, стук, хруст при переходе на повышенные/пониженные передачи	Износ пружины демпфера, замена новой, смазка всего механизма привода.
Рычаг проваливается, западает, дребезжит	Чрезмерное растяжение натяжителя. Замена новым, установка втулок.

Осмотр и замена деталей

Перед началом разборки КПП Лада Гранта рекомендуется провести осмотр всех деталей. При обнаружении изношенных или поврежденных деталей, их необходимо заменить.

Важно обратить внимание на следующие детали:

• Механизм сцепления.
• Подшипники валов и шестерен.
• Шестеренки и зубья.
• Подшипники сателлитов.
• Прокладки и сальники.

При замене деталей необходимо использовать только оригинальные запчасти, чтобы обеспечить работоспособность и надежность КПП.

Перед установкой новых деталей необходимо их тщательно проверить на наличие повреждений или дефектов.

Замена деталей должна проводиться в строгом соответствии с инструкцией по разборке и сборке КПП Лада Гранта. При несоблюдении технологических процессов и последовательности действий можно повредить другие детали КПП или нарушить ее работоспособность.

Возможные неисправности КПП и методы устранения

Причина неисправности – Методы устранения

Шум в коробке передач (Шум уменьшается или исчезает, если выжать сцепление)

Недостаточный уровень масла в картере коробки передач – Проверьте уровень, при необходимости долейте масло. Проверьте, нет ли течи. Продуйте сапун

Низкое качество масла. В масло попала вода (при попадании воды в масло образуется эмульсия белого цвета, ее можно увидеть на щупе) – Замените масло

Броды и глубокие лужи переезжайте осторожно

Установите брызговик двигателя, наденьте трубку на сапун коробки передач и выведите ее наверх, в защищенное от брызг место

Износ или повреждение подшипников, зубьев шестерен – Замените изношенные подшипники, шестерни

Передачи включаются с трудом, посторонние шумы отсутствуют

Деформирована тяга привода механизма переключения передач – Выправьте или замените тягу

Ослабли болты крепления шарнира или рычага штока выбора передач – Затяните болты (нанесите на их резьбовую часть анаэробный герметик)

Поломка пластмассовых деталей привода управления – Замените детали

Неправильная регулировка привода – Отрегулируйте привод

Сломаны пружины механизма переключения передач, деформированы его детали – Замените пружины, выправьте деформированные детали или замените механизм в сборе

Ослабление посадок вилок переключения передач на штоках – Подтяните фиксаторы вилок на штоках

Не затянуты гайки валов коробки передач – Затяните гайки

Не полностью выключается сцепление – Смотрите неисправность «Сцепление ведет»

Передачи самопроизвольно выключаются

Повреждение или износ шлицев на муфте, шестерне или ступице синхронизатора – Замените дефектные детали

Неправильная регулировка привода – Отрегулируйте привод

Ослабли пружины в механизме переключения передач, изношены штоки – Замените изношенные детали

Не затянуты гайки валов коробки передач – Затяните гайки

Потеряли упругость или разрушились опоры силового агрегата – Замените опоры

Шум, треск, визг шестерен в момент включения передачи

Сцепление выключается не полностью – См. диагностику неисправностей сцепления

Нет масла в картере коробки передач – Долейте масло. Проверьте, нет ли течи. Продуйте сапун

Повреждены подшипники, зубья шестерен – Замените подшипники, шестерни

Износ кольца синхронизатора включаемой передачи – Замените кольцо

Шум главной передачи (Шум со стороны коробки передач только при движении автомобиля)

Износ или разрушение подшипников – Замените разрушенные и изношенные подшипники вторичного вала и дифференциала (даже при минимальном износе). Отрегулируйте предварительный натяг подшипников коробки дифференциала

Не включается передача заднего хода

Неисправен соленоид – Замените соленоид или снимите его и заглушите отверстие в КП

Неисправна цепь включения соленоида – Можно подать питание на соленоид напрямую с аккумулятора

Утечка масла

Износ сальников: первичного вала, приводов, штока выбора передач, износ уплотнения датчика скорости – Замените сальники. Продуйте сапун коробки передач

Сильный износ, забоины на поверхности валов, по которым работают сальники – Небольшие повреждения зачистите мелкозернистой шкуркой и заполируйте.

Устанавливая новый сальник, можно немного недопрессовать его, чтобы кромка сальника работала по неизношенной части вала (при этом во избежание перекоса можно подложить под сальник дистанционные прокладки толщиной до 1 мм). При значительных повреждениях замените валы и сальники

Большой люфт первичного вала коробки передач – Проверьте состояние подшипников вала, их посадочных поверхностей, затяжку гайки. Изношенные детали замените

Ослабло крепление картера сцепления и крышки коробки передач – Подтяните резьбовые соединения

Неплотно завернуты сливная пробка, выключатель фонарей заднего хода, соленоид блокировки включения заднего хода, пробки фиксаторов штоков вилок – Подтяните сливную пробку, выключатель фонарей, соленоид, пробки фиксаторов

Основные данные для контроля, регулировки и обслуживания

Трансмиссионное масло (группа по API) – GL—4 или GL—4/5

Рекомендуемый класс вязкости трансмиссионного масла по SAE:

—40 ˚C— +35 ˚C – 75W80, 75W85

—40 ˚C— +45 ˚C – 75W90

—26 ˚C— +35 ˚C – 80W85

—26 ˚C— +45 ˚C – 80W90

Заправочный объем – 3,1 л

Размеры сальников приводов (правый *2110-2301034, 2110-2301034-01; левый* – 2110-2301035, 2110-2301035-01), мм:

Внешний диаметр 57

Внутренний диаметр 35

Ширина 9

Размеры сальника первичного вала (2110-1701043), мм:

Внешний диаметр 45

Внутренний диаметр 25

Ширина 9

Размеры сальника штока выбора передач (2108-1703042-01), мм:

Внешний диаметр 30

Внутренний диаметр 16

Ширина 7

* сальники левого и правого приводов не взаимозаменяемы, так как имеют разное направление маслосгонных канавок

Замена трансмиссионного масла

Если вы не пользуетесь услугами автослесарей, а предпочитаете проводить заливку нового масла самостоятельно, то делать это стоит только в теплое время года. По документам обновлять трансмиссионную жидкость необходимо каждые 60 тысяч километров пробега, но вы можете делать это чуть чаще. Если же вы хотите выдержать срок и время обновления трансмиссионной жидкости на МКПП Лады Гранта приходится на зиму, то выбирайте более теплый день, а перед установкой автомобиля на яму проедьтесь на расстояние около 5 километров. Это необходимо для разжижения масла и повышения температуры в коробке. Помните, что в процессе работы масло нагревается, поэтому перед ремонтными работами дайте машине чуть остынуть.

Замена производится по следующей инструкции:

1. Поместите свою Ладу Гранта на эстакаду или над смотровой ямой. Это обеспечит более легкий доступ к коробке передач. Подготовьте канистру для отработанного масла, новую трансмиссионную жидкость и набор инструментов.
2. Замена жидкости в МКПП начинается с удаления старой смазки. Для этого начините откручивать пробки, находящиеся на дне коробки. Не стоит их выворачивать сразу, так как в этом случае жидкость польется не в подготовленную канистру, а в яму. Сделайте полуоборот гаечным ключом, чтобы можно было удалить болты вручную.
3. Подставьте канистру и вручную уберите сначала нижнюю пробку, а затем верхнюю. Благодаря этому внутри механизма будет циркулировать воздух, а масло стечет быстрее.
4. Полностью жидкость стечет только через час. Не спешите, чтобы сделать работу более качественно.
5. Закрутите нижнюю пробку. Замена не требует обязательной промывки, поэтому мы опустим этот пункт.
6. При помощи специального шприца (продается во всех автомагазинах и стоит около 100 рублей) заполните коробку маслом через верхнюю пробку. Можно проделать это и обычным шприцем.
7. В коробку, согласно документации, входит около 2,2 литра масла. Соблюдайте условие, что его уровень должен доходить до кромки резьбы верхней пробки.
8. Куском тряпки удалите потеки с МКПП. Закрутите верхнюю пробку.

Замена смазки МКПП на Ладе Гранта не сложная процедура. Ее своими руками может сделать даже новичок. Потратить средства вам придется только на новое масло и специальный шприц (им работу проводить более удобно).
