Отключение гидравлических трубок от рулевого редуктора
Для того чтобы снять рулевой редуктор с гидроусилителя на Газели, необходимо сначала отключить гидравлические трубки от редуктора. В этом разделе мы рассмотрим процесс отключения гидравлических трубок от рулевого редуктора по шагам:
Перед началом работы убедитесь, что автомобиль находится на ровной и устойчивой поверхности, а двигатель выключен. Откройте капот автомобиля и обнаружьте место, где расположен рулевой редуктор.
При необходимости, используя соответствующий инструмент, снимите защитные кожухи и элементы, закрепленные вблизи гидравлических трубок рулевого редуктора, чтобы обеспечить свободный доступ к ним.
Пользуясь подходящим инструментом (обычно это гаечный ключ или трубка), ослабьте зажимы, фиксирующие гидровбивало с трубками рулевого редуктора
Это позволит полностью отдельно отключить гидровбивало и трубки.
Осторожно отсоедините гидровбивало от рулевого редуктора. Чтобы избежать разлива гидравлической жидкости, рекомендуется приготовить плоскую емкость, в которую можно будет слить жидкость из трубок и гидровбивала
Подсоедините емкость к трубке, чтобы предотвратить разлив жидкости.
Снимите закрепление трубок рулевого редуктора, обычно они фиксируются специальными зажимами. Пользуясь инструментом, ослабьте и снимите зажимы, чтобы освободить трубки от редуктора.
После завершения данных шагов, вы успешно отключили гидравлические трубки от рулевого редуктора. Идите дальше к следующему шагу инструкции по снятию рулевого редуктора с гидроусилителя на Газели.
Порядок проведения работ
Профессиональная регулировка рулевого управления на моделях Газель начинается с его аккуратного демонтажа.
Далее снимаем с механизма верхнюю пластиковую крышку наряду с поролоновым уплотнителем и головкой ключа на 13 откручиваем четыре крепежных болта металлической защиты. Снимаем одну из расположенных внутри регулировочных прокладок, собираем устройство в обратном порядке, проверяем люфт и в случае его наличия разбираем агрегат обратно, удаляя еще одно прокладочное кольцо.

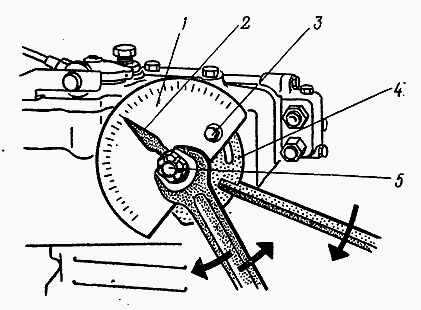

Когда удалось добиться отсутствия люфта, необходимо произвести регулировку зазора при зацеплении гаечной пары – вал-сектор. Для выполнения данной операции следует установить на вал сошку и последовательным вращением винта переводить ее в среднее положение, а затем повернуть вал-сектор непосредственно за сошку. Люфт наконечника сошки при этом не должен ощущаться или превышать значения в 0,3 мм.
Подготовка к снятию рулевого редуктора
Перед началом процесса снятия рулевого редуктора с гидроусилителя на Газели, необходимо выполнить следующие подготовительные шаги:
1. Отключите автомобиль от источника питания. Прежде чем приступить к работе, убедитесь, что двигатель выключен, а ключ зажигания извлечен из замка
Это важно для обеспечения безопасности и предотвращения случайных повреждений
2. Осмотрите область рулевого редуктора. Проверьте состояние рулевого механизма и окружающих его компонентов
Обратите внимание на наличие повреждений, трещин или утечек гидравлической жидкости. Если вы обнаружите какие-либо проблемы, их необходимо устранить до начала процедуры снятия рулевого редуктора
3. Подготовьте рабочее место и инструменты. Убедитесь, что у вас есть все необходимые инструменты для работы с рулевым редуктором, такие как гаечные ключи, пассатижи и отвертки. Подготовьте рабочее место, убедитесь, что оно чистое и удобное для работы.
4. Окончательное освобождение рулевого редуктора. Прежде чем перейти к снятию рулевого редуктора, убедитесь, что все соединения и крепления плотно закреплены. Если у вас есть вопросы относительно установки рулевого редуктора, обратитесь к руководству по эксплуатации автомобиля.
Следуя этим основным шагам подготовки, вы будете готовы приступить к снятию рулевого редуктора с гидроусилителя на Газели.
Замена рулевого редуктора ГАЗель: подготовка и инструкция
В данной статье мы рассмотрим, как заменить рулевой редуктор ГАЗель своими руками.
Перед началом работ необходимо подготовиться:
- Убедитесь, что у вас есть все необходимые инструменты: гаечный ключ, плоскогубцы, отвертки и др.
- Приобретите новый рулевой редуктор, убедитесь, что он соответствует модели ГАЗели.
- Найдите подходящее место для замены рулевого редуктора, где будет достаточно пространства для работы.
Теперь, когда вы подготовились, можно приступать к замене рулевого редуктора следующим образом:
- Поднимите переднюю часть ГАЗели с помощью домкрата и установите ее на подставки для большей устойчивости.
- Снимите переднее колесо с той стороны, где будет производиться замена рулевого редуктора.

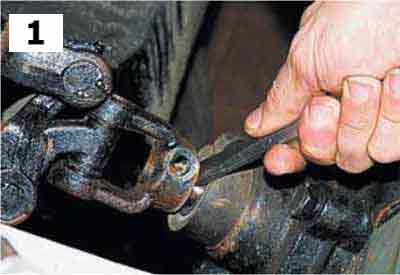

- Отсоедините рулевую тягу от рулевого редуктора с помощью гаечного ключа или плоскогубцев.
- Отверните гайки, которые крепят рулевой редуктор к шасси ГАЗели.
- Снимите старый рулевой редуктор и установите новый на его место.
- Закрепите гайки, чтобы рулевой редуктор надежно держался на месте. При необходимости подтяните болты.
- Подключите рулевую тягу к новому рулевому редуктору.
- Установите переднее колесо обратно и затяните гайки.
- Опустите ГАЗель и проверьте, как работает рулевой редуктор. Если все функционирует должным образом, то замена выполнена успешно.
Замена рулевого редуктора ГАЗель может быть непростой процедурой, поэтому следуйте данной инструкции и будьте осторожны во время выполнения работ. Если же у вас возникнут сложности или сомнения, рекомендуется обратиться за помощью к специалисту.
Помните, что правильно работающий рулевой редуктор является важным элементом безопасности вашего автомобиля, поэтому регулярно проверяйте его состояние и при необходимости заменяйте.
Устройство
ГУР состоит из следующих элементов:
- Насос — создает давление масла, крепится к мотору. Работает от приводного ремня.
- Распределитель — регулирует движение масла в системе: в правую либо левую полость, в зависимости от поворота руля, и обратно в бачок.
- Рулевой механизм — передает усилие жидкости к механизму рулевой сошки, а от нее к колесам.
- Сошка рулевая — служит для передачи движения от вала к тягам колес.
- Шланги гидравлические — обеспечивают соединение элементов системы и циркуляцию в ней масла.
- Бачок ГУР — нужен для бесперебойной работы системы, уровень масла в нем то снижается, то повышается. Не допускает попадания воздуха, если в нем достаточный уровень.
Демонтаж шруса рулевой рейки
Шаг 1: Подготовка автомобиля
Перед началом работы необходимо приподнять переднюю часть автомобиля с помощью домкрата и установить его на подставки. Затем снимите передние колеса, чтобы получить доступ к рулевой рейке.
Шаг 2: Отсоединение соединительного рычага
Найдите соединительный рычаг, который соединяет шрус с рулевой рейкой. С помощью инструмента для снятия клинового пыльника ослабьте крепежные хомуты и снимите пыльник. Далее с помощью специального инструмента или прикладывая усилие к выпуклому краю шруса, отсоедините соединительный рычаг от рулевой рейки.
Шаг 3: Снятие шруса с рулевой рейки
На рулевой рейке должен быть специальный сплайн, к которому крепится шрус. Вставьте специальный инструмент, предназначенный для снятия шруса, между шрусом и рулевой рейкой. Слегка поверните инструмент для короткого расстояния, чтобы освободить шрус от сплайна, а затем тяните его от рулевой рейки, используя инструмент.
Шаг 4: Проверка состояния и замена шруса
После снятия шруса проверьте его на наличие повреждений или износа. Если необходимо, замените его на новый
При установке нового шруса обратите внимание на правильное выравнивание сплайна с рулевой рейкой. Вставьте новый шрус на рулевую рейку до упора и убедитесь, что он надежно закреплен
Шаг 5: Подключение соединительного рычага
Наденьте новый пыльник на шрус и установите соединительный рычаг обратно на рулевую рейку. Затяните крепежные хомуты, чтобы обеспечить надежное соединение.
После выполнения всех шагов демонтажа шруса рулевой рейки, установите колеса, опустите автомобиль с подставок и проверьте работу рулевого управления. Убедитесь, что шрус надежно закреплен и функционирует корректно.
Ремонт рулевой колонки и редуктора Газели в Санкт-Петербурге
Автомобиль Газель заслужено называют народным коммерческим автомобилем России. Сложно себе представить дороги без деловито снующих по ним автомобилям этой отечественной марки. Водители ценят автомобили Газель за надежность и простоту эксплуатации, и недорогие запчасти.
Ничего вечного не существует, а плачевное состояние Российских дорог способствует быстрому износу деталей подвески и их поломкам. Выбоины, ямы, кочки на дорогах, необходимость постоянно вилять из стороны в сторону, объезжая различные препятствия – все это является серьезным испытанием для органов управления автомобилем, в том числе и для рулевого редуктора, и рулевой колонки автомобиля Газель.
А между тем — это важнейшие агрегаты, от которых зависит не только состояние груза, но и безопасность людей
Поэтому так важно постоянно следить, чтобы все узлы рулевого управления находились в исправном состоянии. Для этого необходимо проводить периодические проверки
Что нужно проверить прежде всего:
- крепление основных узлов;
- свободный ход «баранки»;
- осевой люфт в подшипниках;
- зазор зубчатой передачи.
Кроме этого, руководствуясь картой смазки следует проводить регулярные работы по смазке агрегатов. Если свободный ход колеса управления превышает 25° для ГАЗ-2705 и ГАЗ-2705 (для автобусов 20°), то нужно отрегулировать затяжку подшипников и зубчатого механизма. На машинах с гидроусилителем обязательно проверить уровень рабочей жидкости в специальном бачке.
Характерными признаками неисправностей узлов управления автомобилем Газель являются:
- посторонние стуки и шумы со стороны механизмов управление;
- увеличении люфта руля;
- руль становится тугим, иногда проворачивается рывками;
- вибрации, биения руля;
- подтекание смазочной жидкости.
Все вышесказанное приводит к тому, что диагностика и ремонт рулевых колонок и редукторов автомобилей Газель является одной из самых востребованных услуг.
Благодаря этому и современной оснащенности станции всеми необходимыми съемниками и приспособлениями мы способны быстро диагностировать и устранить неисправность.
На складе автосервиса всегда имеются автозапчасти, для проведения подобных ремонтных и профилактических работ.
Услуги автосервиса сертифицированы и мы даем гарантию на проводимые нами работы. С нами вам не придется волноваться за свой автомобиль.
Рекомендации по эксплуатации и обслуживанию насоса ГУР
С течением времени насос приходит в негодность — его детали подвергаются износу и поломкам, что может проявляться посторонним шумом (свистом), ухудшением управляемости, сложным поворотом руля в его различных положениях и т.д. Также может появляться течь сальника или в других местах насоса. Во всех этих случаях делать ремонт насоса ГУР не имеет смысла, так как проще и значительно дешевле поставить новый насос в сборе.
Продление ресурса насоса и всей системы гидроусилителя достигается простыми способами. Главное — своевременно пополнять масло в бачке ГУР, проверять систему на наличие утечек, а также соблюдать простейшие правила эксплуатации рулевого управления с гидроусилителем. В первую очередь, не стоит долго (на протяжении нескольких секунд) удерживать руль в крайнем правом или в крайнем левом положении, так как это может привести к поломке гидроусилителя.
Правильная эксплуатация, регулярный осмотр, своевременная регулировка и замена насоса ГУР — основа надежной работы гидроусилителя на протяжении многих лет.
Регулировка рулевого редуктора газель | Авто Брянск
Необходимость в регулировке возникает при свободном ходе рулевого колеса более 20° для автобусов и 25° для других модификаций автомобиля (см. Проверка технического состояния рулевого управления).
После поворота рулевого колеса на 2,5 оборота от положения прямолинейного движения в любом направлении, и покачивая рулевой болт за установленную на нем вилку, проверьте осевой или радиальный люфт в подшипниках рулевого механизма. Эта игра не должна быть заметной.
Отрегулировать люфт в подшипниках гребного винта можно и на автомобиле, но для дальнейшей регулировки зацепления гайки с валом и сектором удобнее сразу снять рулевой механизм.Снимите рулевой механизм (см. Снятие рулевого механизма). Во избежание повреждения снимите пластиковую крышку и прокладка из пенопласта.
Выверните четыре винта, крепящие верхнюю крышку кожуха рулевого механизма, с помощью отвертки 13 мм.
Используйте отвертку, чтобы поддеть его и снимите одну из шайб.
Установите крышку на место, затяните винты и проверьте наличие люфта. Если люфт отсутствует, отрегулируйте зазор в муфте гайка-вал-сектор. Для этого установите сошку на вал и, слегка затянув гайку, поверните болт, чтобы привести сошку в среднее положение, а затем покачайте вал-сектор на сошке.
Смещение конца стержня не должно быть ощутимым (более 0,3 мм); если оно больше, используйте шило или тонкую отвертку, чтобы ослабить его, снимите пластиковую крышку и выньте две заглушки.
С помощью плоскогубцев снимите пружинные кольца с обеих сторон корпуса механизма. Выпрямите плоскости на кромке наружного кольца секторного подшипника вала с помощью тупого зубила.
Чтобы избежать перекоса вала-сектора во время регулировки, поворачивайте оба подшипника один за другим на небольшой угол до устранения зазора в зацеплении.
Момент затяжки винта на регулируемом механизме должен составлять 10-18 кгс.см. Отремонтируйте от скручивания эксцентриковые кольца, загнав через их фланец в отверстие картера.Соберите рулевой механизм в обратном порядке и установите на автомобиль.
Поролоновый сектор вала-уплотнения при сборке смажьте трансмиссионным маслом, а шлицевое соединение — смазкой ШРУС-4 или ШРБ-4.
Как отрегулировать рулевой механизм с гидроусилителем автомобиля Газель
Регулировка рулевого механизма необходима, если курсовая устойчивость автомобиля на высокой скорости плохая (рулевое колесо не ощущается на высокой скорости).
Эта неисправность возникает из-за неправильной регулировки упорных подшипников винта, а также в паре рулевой механизм — поршень — вал.
После регулировки усилие, необходимое для поворота входного вала, не должно заметно увеличиться.
Состояние шлангов, особенно шлангов высокого давления, должно контролироваться в течение всего периода эксплуатации. Если на шлангах имеются трещины, вздутия или порезы, их следует заменить. Также проверьте, нет ли утечек рабочей жидкости (масла) из-под хомутов шлангов, кожухов рулевого механизма или насоса гидроусилителя руля.
Если давление в системе повышается из-за заклинившего перепускного клапана, может быть выдавлена пробка в корпусе насоса, поэтому проверьте систему и качество жидкости, своевременно доливайте жидкость, замените фильтр.
Не допускайте длительного удержания рулевого колеса в крайних положениях. Невыполнение этого требования может привести к повреждению или даже заклиниванию насоса гидроусилителя рулевого управления.
Слабый шум от усилителя рулевого управления не является признаком неисправности.
Снимите рулевой механизм, не снимая сошки.
- Зажмите механизм в тисках шарнирами вниз и слейте оставшееся масло в контейнер, вращая вал механизма гаечным ключом на 17 мм.
- Нажмите рукой на вал золотника и подергайте сошку. Если вы чувствуете осевой люфт на валу, отрегулируйте упорные подшипники.
- С помощью коронки или зубила подденьте воротник регулировочной гайки, ввернутой в пазы в картере.
- Используя специальный гаечный ключ, поверните гайку по часовой стрелке до устранения зазора.
Рулевое управление с гидроусилителем, совмещенным с рулевым механизмом
В рулевом механизме со встроенным гидроусилителем вместо ролика на валу сошки нарезан трехзубый сектор, а роль червяка выполняет винт, связанный с поршнем-рейкой, установленный на двух упорных подшипниках, преднатяг которых регулируется гайкой. В картере рулевого механизма выполнен цилиндр гидроусилителя, в котором по винту перемещается поршень-рейка. Поршень выполнен заодно с шариковой гайкой и имеет зубья, входящие в зацепление с зубьями сектора вала сошки. Поршень делит цилиндр на две полости. При неподвижном рулевом колесе давление в них одинаковое. В зависимости от направления вращения рулевого колеса, соответствующая полость цилиндра соединяется через гидрораспределитель с нагнетающей магистралью высокого давления, а другая – с отводящей. Давление жидкости (масла) в гидросистеме рулевого усилителя создает насос лопастного типа с ременным приводом от шкива коленчатого вала, установленный на передней части двигателя. В расширительном бачке гидросистемы рулевого усилителя размещен фильтрующий элемент, задерживающий частицы размером более 45 мкм. Рулевой привод состоит из тяг рулевой трапеции, тяги сошки и рычагов. В проушину маятникового рычага и в наконечники тяг запрессованы самоподжимающиеся разборные шарниры с полусферическими пальцами. Тяги рулевой трапеции имеют регулировочные трубки, а на буртиках их наконечников напрессованы гофрированные резиновые уплотнители с металлической обоймой. Шарниры тяги сошки и маятникового рычага защищены колпачковыми резиновыми уплотнителями.
Несколько лет назад машины Газель были признаны лучшим народным коммерческим автомобилем России. И это действительно так – нынешние дороги сложно представить без деловито снующих микроавтобусов или грузовичков известной отечественной марки. Профессиональные шоферы ценят их за надежность и простоту эксплуатации.
Коммерческий транспорт предполагает интенсивное использование, поэтому здесь зачастую агрегаты работают на пределе, что приводит к их поломке. Особые нагрузки приходятся на органы управления, в том числе рулевую колонку автомобиля Газель
. Большинство опытных водителей справляются с ремонтом самостоятельно, используя накопленный опыт коллег по цеху.
Замена рулевого редуктора ГАЗель своими руками
Замена рулевого редуктора в автомобиле ГАЗель может быть необходима в случае его поломки или износа. Это важная процедура, которую можно выполнить самостоятельно, если у вас есть некоторые навыки автомобильного ремонта и необходимые инструменты.
Для начала, необходимо припарковать автомобиль на ровной площадке и убедиться, что двигатель выключен и ключ извлечен из замка зажигания. Затем следует поднять переднюю часть автомобиля с помощью домкрата и установить его на подставки для безопасной работы.
Далее необходимо отсоединить аккумулятор, начиная с отрицательного клемма. Затем нужно отсоединить шланги и провода, связанные с рулевым редуктором. Используйте правильные инструменты и методы, чтобы избежать повреждения деталей.
Следующий шаг — отсоединение осевого сочленения рулевого редуктора от рулевой рейки
Для этого необходимо открутить соединительные болты и осторожно удалить осевое сочленение
Далее нужно отвернуть все крепежные болты, которые держат рулевой редуктор на месте. После этого можно снять старый рулевой редуктор и установить новый на его место. Убедитесь, что все болты надежно затянуты и рулевой редуктор правильно прикреплен к автомобилю.
Затем необходимо подключить осевое сочленение рулевого редуктора к рулевой рейке, затянув соединительные болты. После этого нужно восстановить все шланги и провода, которые были отсоединены ранее.
После завершения работ по установке нового рулевого редуктора, следует проверить его работоспособность. Для этого можно включить двигатель и покрутить рулевое колесо в разные стороны, проверяя, что рулевое управление работает корректно и без шумов или вибраций.
Не забудьте поднять автомобиль с помощью домкрата и снять его с подставок, а также подключить аккумулятор обратно, начиная с положительного клемма.
Замена рулевого редуктора ГАЗель своими руками может быть сложной задачей, но с правильной инструкцией и тщательным подходом она выполнима. Убедитесь, что вы имеете все необходимые инструменты и знания перед тем, как начать процесс. В случае сомнений или отсутствия необходимого опыта лучше обратиться к профессионалам.
Обслуживание главных узлов
Состояние узлов одной из важнейших систем самым прямым образом влияет на безопасность движения
Те, кто уделяют данному вопросу должное внимание, заранее могут предусмотреть неприятности в пути следования и избежать непоправимого. Осмотр и контроль основных параметров не займет много времени, но сохранит жизнь
Что нужно проверить прежде всего:
- крепление основных узлов;
- свободный ход «баранки»;
- осевой люфт в подшипниках;
- зазор зубчатой передачи.
Помимо этого следует провести смазочные работы агрегатов в соответствии с картой смазки автомобиля. Если свободный ход колеса управления превышает 25° для ГАЗ-2705 и ГАЗ-2705 (для автобусов 20°), то нужно отрегулировать затяжку подшипников и зубчатого механизма. На машинах с гидроусилителем обязательно проверить уровень рабочей жидкости в специальном бачке.
