Возможные неисправности рулевого управления без гидроусилителя
Увеличенный угол свободного хода рулевого колеса:
— Увеличенный зазор в зацеплении пары гайка-сектор
Отрегулировать зацепление пары гайка-сектор
— Появление зазора в подшипниках винта
Отрегулировать подшипник винта
— Чрезмерный износ детали шарниров тяг и их крепления
Заменить изношенные детали
— Повышенный люфт ступиц колес
Отрегулировать зазор в подшипниках ступиц колес
— Ослабление клиньев крепления вилок и гайки крепления сошки
Затянуть ослабленные гайки
Заедание, скрипы или щелчки в рулевом механизме:
— Чрезмерный износ винта или вала-сектора, выкрашивания или вмятины на их поверхности
Заменить винт-гайку или вал-сектор
Слабая фиксация рулевой колонки:
— Ослабление механизма фиксации колонки
Отрегулировать механизм фиксации колонки
Повышенное усилие поворота рулевого колеса «тяжелый руль»:
— Задир втулок шкворня
Заменить втулки и шкворень
— Проворачивание втулок шкворня в бобышках кулака
Заменить втулки и шкворень
— Загрязнение опорного подшипника шкворня (при повороте колес слышен скрип в опорном подшипнике)
Промыть опорный подшипник через пресс-масленку смесью из 50% керосина и 50% трансмиссионного масла.
Смазать опорный подшипник через пресс-масленку до появления смазки из-под уплотнителя
Течь смазки из рулевого механизма:
— Износ или потеря эластичности сальника и уплотнений рулевого механизма
Заменить изношенные сальник и уплотнительные резиновые кольца
Люфт рулевой колонки:
— Осевое перемещение вала рулевого колеса относительно кожухов
Заменить изношенные втулки подшипников вала рулевой колонки
Диагностика неисправностей гидроусилителя рулевого управления
Постоянный шум со стороны насоса:
Усилитель не работает или мала его эффективность (повышенное усилие на рулевом колесе):
— Засорен фильтр в бачке
Замените фильтр (на части двигателей фильтр заменяется с бачком в сборе) и, желательно, жидкость
— Засорились расходный и предохранительный клапаны
Промойте клапаны и насос
— Ремень проскальзывает по шкиву насоса
Подтяните или замените ремень
— Залита жидкость несоответствующей вязкости (как правило, ее вязкость мала)
Руль в одну сторону поворачивается значительно легче, чем в другую:
Промыть гидросистему и усилитель
— Дефект усилителя: разрушение его деталей, негерметичность клапанов
Замените усилитель в сборе
— Трещины шлангов, неплотно затянуты их хомуты
Подтяните хомуты, замените штанги
— Течь из-под крышек усилителя или насоса
Замените прокладки, резиновые кольца
— Течь через технологические отверстия в корпусе насоса (выдавило заглушки)
Запрессуйте новые заглушки или замените насос
— Повышенное давление в системе из-за заклинивания расходного клапана в закрытом положении
Устраните неисправность или замените насос
— Чрезмерный уровень жидкости в бачке
Отберите излишки жидкости шприцем или резиновой грушей
Низкая курсовая устойчивость на большой скорости:
— Нарушение регулировки подшипников винта и в паре гайка-рейка – вал-сектор рулевого механизма
Отрегулируйте зазоры между деталям
Источник статьи: http://autoruk.ru/gaz-2705/rulevoe-upravlenie/neispravnosti-rulevogo-upravleniya-gaz-2705
Особенности рулевого редуктора ГАЗ 3302
Как и вся машина, рулевой механизм ГАЗели не страдает изощренностью конструкции, но многие считают, что это к лучшему. Независимо от того, с ГУР автомобиль, или без усилителя, ремонт и регулировка рулевого управления чрезвычайно просты и не требуют от водителя глубоких энциклопедических познаний и специального инструмента. Самый минимум того и другого — и можно ехать дальше.
Видеообзор ГАЗели 3302
От доисторических ГАЗовских червячно-роликовых редукторов он все же отличается, и даже имеет свои положительные стороны. Самая приятная черта с точки зрения архитектуры автомобиля — механизм редуктора ГАЗели довольно компактный и при этом имеет хороший КПД. Что особенно заметно на машинах без усилителя руля — управление даже загруженным автомобилем не требует применения грубой физической силы. Конструкторы добились этого, применив качение вместо скольжения. Нельзя сказать, что это внедрение внесло революционные изменения в конце XX века в мировую автоиндустрию, но руль стал заметно легче. Это позволило повысить ресурс всего узла, поскольку изнашивается он не так интенсивно, как червячная пара, а регулировки требует редко.
Не обошлось и без недостатков, хотя конструкторы тут ни при чем. Рабочая пара винт/шариковая гайка является неразукомплектовываемым элементом, а первых лет 10-15 выпуска автомобиля найти пару для замены было довольно сложно. Сейчас этого добра хватает, так что замена рабочей пары может обойтись в 5-6 тысяч рублей. Регулировка рулевого редуктора предполагает полный его демонтаж, что тоже не вызывает восторга у пользователей. Причем для регулировки зазора, кроме ключа специального профиля, требуются еще ровные и умелые руки, поскольку перекосить подшипники можно в два счета, если не пользоваться динамометрическим ключом.
В ГАЗели управление не требует применения грубой физической силы, даже если автомобиль груженый
Но основным сюрпризом для водителя, решившегося на регулировку или ремонт редуктора, стает демонтаж сошки. Это не адский труд, но на морозе демонтаж сошки может вызвать некоторый дискомфорт.
ГАЗ 2705 | Регулировка рулевого механизма
1. Снимите рулевой механизм (см. «Замена рулевого механизма»).
2. Закрепите рулевой механизм в тисках таким образом, чтобы нагнетательное и сливное отверстия (отверстия под штуцера) были внизу.
| Рис. 8.3. Рулевой механизм с гидроусилителем (31519-3400011-10): 1 – гайка; 2, 5, 6, 17, 21, 23, 24, 37, 40 – уплотнительные кольца; 3 – стакан; 4, 11 – упорные подшипники; 7 – поршень-рейка; 8 – винт; 9 – картер; 10, 18 – штифты; 12 – штуцер нагнетательного шланга; 13 – штуцер сливного шланга; 14 – гильза; 15 – манжета; 16 – торсион; 19 – шариковод; 20 – шарики; 22 – канал в картере; 25 – сошка; 26 – гайка сошки; 27 – крышка защитная нижняя; 28 – стопорные кольца; 29 – регулировочные шайбы; 30 – опоры вала сошки; 31 – ролики; 32 – вал сошки; 33 – крышка защитная верхняя; 34 – ротор; 35 – защитный колпак; 36 – корпус распределителя; 38 – канал в корпусе распределителя; 39 – болты крепления корпуса распределителя к картеру |
3. Слейте масло из механизма, поворачивая рукой ротор 34 (рис. 8.3) или вал-золотник 31 (рис. 8.4).
| Рис. 8.4. Рулевой механизм с гидроусилителем (3162-3400011) (вариантное исполнение): 1 – регулировочная гайка; 2, 4, 7, 8, 9, 21, 23, 32, 35 – уплотнительные кольца; 3, 10 – упорные подшипники; 5 – винт; 6 – рейка-поршень; 11 – подшипник; 12 – корпус распределителя; 13 – манжета; 14, 18 – стопорные кольца; 15 – защитное кольцо; 16 – шариковод; 17 – шарики; 19 – крышка защитная нижняя; 20 – картер; 22 – крышка защитная верхняя; 24 – ролики; 25 – контргайка; 26 – болт стопорный; 27 – опоры вала сошки; 28 – вал сошки; 29 – сошка; 30 – гайка сошки; 31 – вал-золотник; 32 – обратный клапан; 33 – болт-штуцер сливного шланга; 34 – обратный клапан |
4. Нажмите рукой на ротор или вал-золотник вдоль оси и покачайте сошку 25 (см. рис. 8.3) или 29 (см. рис. 8.4). Если при этом ощущается осевое перемещение ротора или вала-золотника, необходимо отрегулировать натяг упорных подшипников 4 и 11 (см. рис. 8.3) или 3 и 10 (см. рис. 8.4). 5. Для регулировки упорных подшипников бородком и молотком выправьте буртик стакана 3 (см. рис. 8.3) или регулировочной гайки 1 (см. рис. 8.4), закерненный в пазы стенки картера.
Старайтесь не наносить чрезмерно сильные удары.
6. Устраните зазор, поворачивая стакан или гайку по часовой стрелке.
7. Проверьте момент проворачивания ротора или вала-золотника в упорных подшипниках, он должен быть 2 Н·м (0,2 кгс·м).
8. Если в среднем положении вала сошки при покачивании за сошку ощущается зазор, отрегулируйте зубчатое зацепление, для чего отверните гайку 26 (см. рис. 8.3) или 30 (см. рис. 8.4) и снимите сошку. 9. Снимите верхнюю и нижнюю 27 и 33 (см. рис. 8.3) или 22 и 19 (см. рис. 8.4) защитные крышки. 10. Снимите стопорные кольца 28 (см. рис. 8.3) и регулировочные шайбы 29. Ослабьте затяжку контргаек 25 (см. рис. 8.4) и отверните стопорные болты 26 на два-три оборота. 11. Выпрямите регулировочные шайбы 29 (см. рис. 8.3). 12. Поворачивая одновременно опоры 30 (см. рис. 8.3) или 27 (см. рис. 8.4) вала сошки против часовой стрелки (если смотреть со стороны шлицевого конца вала сошки), устраните зазор в зацеплении. Регулировку проводите в положении вала сошки, соответствующем среднему положению зубчатого сектора.
13. Проверьте момент проворачивания вала сошки, он должен быть в пределах 35–45 Н·м (3,5–4,5 кгс·м) при переходе через среднее положение.
Если после регулировки натяга подшипников зазор в зубчатом зацеплении устранить не удается, значит, зазор вызван износом шариковой передачи. В этом случае рулевой механизм подлежит ремонту в специализированной мастерской.
14. Установите регулировочные шайбы 29 (см. рис. 8.3) и стопорные кольца 28, загните один из усиков в обеих регулировочных шайбах в паз опоры вала сошки. 15. Заверните стопорные болты 26 (см. рис. 8.4) и контргайки 25 моментом 8–10 Н·м (0,8–1,0 кгс·м).
16. Установите детали в порядке, обратном снятию.
17. Удалите воздух из системы гидроусилителя рулевого управления (см. «Прокачка системы гидроусилителя рулевого управления»).
Сборка и установка рулевого редуктора
Сборка и установка рулевого редуктора важные этапы процесса регулировки рулевой системы автомобиля Газель без ГУР. Чтобы успешно выполнить эти работы, следуйте инструкциям ниже:
- Проверьте состояние рулевого редуктора и его компонентов. Убедитесь, что все детали в исправном состоянии и не имеют повреждений или износа.
- Очистите и промойте все детали рулевого редуктора от грязи и масла. Если необходимо, замените старые прокладки и уплотнители новыми.
- Соберите рулевой редуктор, следуя инструкциям из руководства по ремонту и обслуживанию автомобиля Газель.
- После сборки установите рулевой редуктор обратно на автомобиль. Убедитесь, что все крепежные элементы надежно закреплены.
- Соедините рулевой редуктор с другими компонентами рулевой системы, такими как тяги, рулевая колонка и рулевая рейка.
- Проверьте правильность установки рулевого редуктора и его компонентов. Убедитесь, что все детали находятся в нужном положении и надежно закреплены.
После выполнения всех этих шагов рулевой редуктор будет готов для регулировки и обеспечит надежное и безопасное управление автомобилем Газель без ГУР.
Основная информация о гидроусилителе
Гидроусилитель руля или, как его сокращенно называют ГУР, является гидравлической системой автомобиля, частью механизма руля, которая предназначается для облегчения руководства направлением передвижения транспортным средством при сохранении нужной обратной связи, а также обеспечении стабильности функционирования и однозначности задаваемой траектории. К тому же, рулевой гидроусилитель так устроен, что в случае его отказа руководство рулем будет функционировать, но руль в таком случае будет крутиться немного тяжелее. Усилитель руля является одним из самых важных элементов руководства любым транспортным средством. Основное предназначение усилителя руля заключается в создании побочных усилий в момент поворота руля за счет наличия электропривода. Практически все современные транспортные средства оснащаются гидроусилителями руля.
Регулировка рулевого механизма
Необходимость регулировки возникает в случае увеличения свободного хода рулевого колеса свыше 20° для автобусов и 25° для остальных модификаций автомобиля (см. Проверка технического состояния рулевого управления).
Повернув рулевое колесо на 2,5 оборота из положения прямолинейного движения в любую сторону,…
…и покачивая винт рулевого механизма за закрепленную на нем вилку, проверяем осевой или радиальный зазор в подшипниках рулевого механизма. Люфт не должен ощущаться.
Отрегулировать зазор в подшипниках винта можно и на автомобиле, но для последующей регулировки зацепления гайка — вал-сектор удобнее сразу снять рулевой механизм.
Снимаем рулевой механизм (см. Снятие рулевого механизма). Во избежание повреждения…
…снимаем пластиковую крышку…
…и поролоновый уплотнитель.
Головкой «на 13» отворачиваем четыре болта крепления верхней крышки картера механизма.

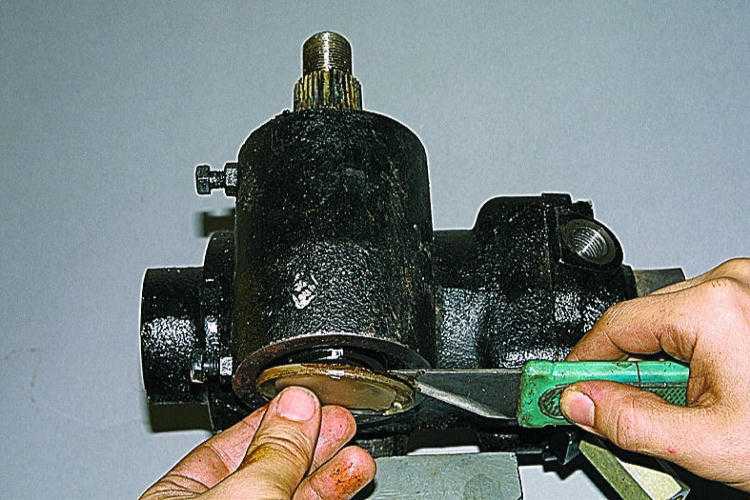

Поддев отверткой, снимаем крышку…
…и удаляем одну из регулировочных прокладок.
Устанавливаем крышку, затягиваем болты и проверяем люфт.
При наличии люфта снимаем еще одну прокладку. Добившись отсутствия люфта, регулируем зазор в зацеплении пары гайка — вал-сектор. Для этого устанавливаем на вал сошку и, слегка затянув ее гайку, вращением винта переводим сошку в среднее положение, после чего покачиваем вал-сектор за сошку. Ход конца сошки не должен ощущаться (превышать 0,3 мм).
Если он больше, тогда поддев шилом или тонкой отверткой,…
снимаем пластиковую крышку…
…и вынимаем две пробки.
Щипцами снимаем пружинные кольца с обеих сторон корпуса механизма.
Тонким бородком с тупым концом выпрямляем лунки на кромке наружного кольца подшипников вала-сектора.

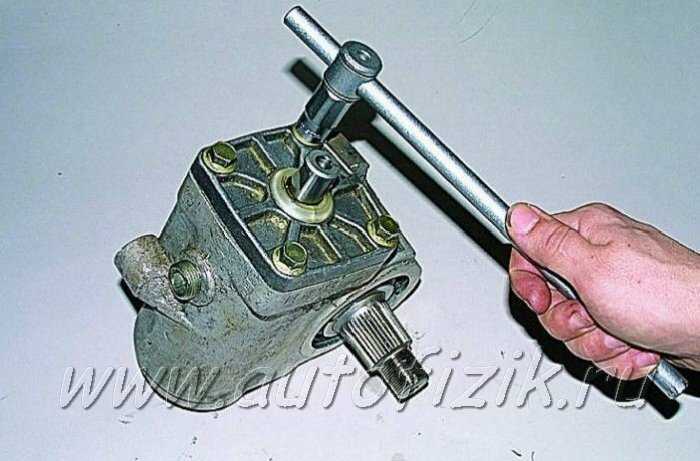

Специальным ключом поворачиваем эксцентриковые наружные кольца подшипников в отверстиях картера по часовой стрелке со стороны шлицевого конца вала-сектора.
ВНИМАНИЕ
При регулировке следует исключить возможность перекоса вала-сектора, для чего поворачиваем оба подшипника поочередно на малый угол до устранения зазоров в зацеплении.
Момент поворота винта на отрегулированном механизме должен быть 10–18 кгс.см. Фиксируем от проворота эксцентриковые кольца, отогнув бородком их буртики в отверстия картера.
Собираем рулевой механизм в обратной последовательности и устанавливаем на автомобиль.
Поролоновый уплотнитель вала– сектора при сборке смачиваем трансмиссионным маслом, а шлицевое соединение — смазкой ШРУС-4 или ШРБ-4. . 2011 — 2022 Autofizik.ru___Некоторые материалы на данном сайте взяты из открытых источников
Они имеют обратную ссылку на материал или присланы посетителями сайта и предоставляются исключительно в ознакомительных целях. Права на материалы принадлежат их владельцам. Администрация сайта ответственности за содержание материала не несет. Если Вы обнаружили на нашем сайте материалы, которые нарушают авторские права, принадлежащие Вам, Вашей компании или организации, пожалуйста, сообщите нам на почту mikushkin5@gmail.com
2011 — 2022 Autofizik.ru___Некоторые материалы на данном сайте взяты из открытых источников. Они имеют обратную ссылку на материал или присланы посетителями сайта и предоставляются исключительно в ознакомительных целях. Права на материалы принадлежат их владельцам. Администрация сайта ответственности за содержание материала не несет. Если Вы обнаружили на нашем сайте материалы, которые нарушают авторские права, принадлежащие Вам, Вашей компании или организации, пожалуйста, сообщите нам на почту mikushkin5@gmail.com
Если вы являетесь правообладателем исключительных прав, и ваши права каким-то образом нарушаются с использованием на нашем ресурсе, мы просим незамедлительно сообщать об этом письмом в электронном виде на почту mikushkin (пять) (собака) джиmail (точка) com
Согласно действующим нормам законодательства администрация сайта готова рассмотреть спорные вопросы в рамках досудебного (претензионного или иного) порядка урегулирования. Претензии и жалобы рассматриваются незамедлительно. Если вы являетесь правообладателем исключительных прав на какие-то материалы, которые размещены на сайте, то они будут удалены незамедлительно по вашему требованию.
Для рекламодателей:Forty@hotmail.ru
Подключение аккумулятора и завершение работы
После того, как рулевой редуктор осмотрен и отрегулирован, необходимо подключить аккумулятор и запустить двигатель для проверки.
Сначала следует проверить состояние и уровень электролита в аккумуляторе. Если уровень ниже нормы, то необходимо долить дистиллированную воду до верхней отметки. Затем нужно очистить контакты и подключить клеммы. Сначала зажимается положительный (+) кабель, затем отрицательный (-).
После подключения аккумулятора следует запустить двигатель и убедиться, что руль откликается нормально при повороте. Если руль окажется трудным в управлении, это может свидетельствовать о проблемах в других механизмах рулевого управления.
Проверку можно произвести на небольшой скорости, двигаясь прямо и поворачивая рулевое колесо влево-вправо. Если все работает нормально, то можно считать регулировку рулевого редуктора завершенной.
Ремонт рулевого редуктора ГАЗель
От хорошей жизни никто не захочет своими руками снимать рулевой редуктор, и причины для этого должны быть более, чем веские. В основном это необходимо, если руль заметно потяжелел, появились характерные стуки в картере редуктора или наблюдается явная течь смазки. Потеет редуктор всегда, но если течь слишком активная, то светит замена сальников. При этом нужно проконтролировать состояние вала и при необходимости удалить шлифованием следы коррозии.
Можно провести регулировку и без полного демонтажа редуктора, но спокойнее будет, если его все-таки снять и осмотреть внимательно.
Для любознательных или для тех, кто спешит, приводим технологию демонтажа редуктора из-под капота:
- Распускаем крепление передних колес.
- Вывешиваем передний мост на подставку и снимаем колеса.
- Поворачиваем руль до упора вправо и из-под капота выбиваем рулевую тягу подходящей по длине арматурой.
- То же самое делаем слева.
- Из-под капота снимаем редуктор вместе с сошкой, которую удобнее снимать на верстаке.
Когда редуктор у нас в руках, можем заниматься его ремонтом
Замена деталей никаких сложностей преподнести не должна, поскольку устроен редуктор предельно просто и понятно, а регулировке нужно уделить некоторое внимание и обратиться к заводским регулировочным данным. Они тоже предельно просты
Для грузовых ГАЗелей допустимый люфт 25˚, для пассажирских — 20˚. По заводским допускам люфта в подшипниках редуктора быть не может. Регулировка зазора в подшипниках винта проводится в тисках на верстаке. Так удобнее. Удаляем пластиковую защиту и поролоновый уплотнитель, затем откручиваем четыре болта крепления крышки, вынимаем одну из регулировочных прокладок, после чего собираем все в обратном порядке. Если люфт есть, повторяем операцию по демонтажу прокладки. Так до полного удовлетворения и усранению люфта на сошке.
Допустимый люфт грузовых ГАЗелей составляет 25˚
Когда люфт на сошке выбран полностью, добираемся до регулировочных эксцентрических колец. Поворачивать их нужно поочередно, чтобы избежать перекоса и с определенным усилием — 10-18 кгс/см. Регулировка закончена, теперь можно смочить поролоновую уплотнительную прокладку в трансмиссионном масле, шлицевые соединения консистентной смазкой и устанавливать редуктор рулевого на место.
Как своими силами осуществить ремонт рулевой Газель в гаражных условиях? Расскажем об этом, иллюстрируя сказанное картинками и видео.
Работать нужно планомерно и аккуратно.
Как правило, эта операция подразумевает ремонт рулевого редуктора. В каких случаях ее следует делать?
- Резко без причин «потяжелело» рулевое колесо.
- В редукторе появился люфт свыше 20-25⁰.
- Появились специфические стуки в картере, вибрации.
- Визуально наблюдается протечка масла.
Для этого придется распустить крепление передней пары колес, вывесить передний мост, снять колеса. Провернуть руль вправо-влево до упора, выбить рулевую тягу, снять редуктор с сошкой. Алгоритм уменьшения люфта рулевой Газель следующий (наглядно его можно увидеть в лайтбоксе ниже).
1. Снять узел.
2-3. Снять пластиковую защиту (крышку) и поролоновый уплотнитель.
4-5. Открутить 4 крепежных болта крышки, снять ее.
6. Удалить одну из регулировочных прокладок.
7. Остается собрать узел в обратной последовательности.
После того, как проблемы с люфтом будут решены, следует заняться эксцетрическими регулировочными кольцами. Во избежание перекоса проворачивать их надо поочередно с фиксированной силой (10-18 кгс/см). На финише работ нужно смазать трансмиссионным маслом поролоновый уплотнитель, промазать консистентной смазкой (ШРБ-4 или ШРУС-4) шлицы, поставить деталь на место.
Конечно, это общая схема ремонта рулевой Газель. На практике могут встретиться частные случаи с другими неисправностями рулевой Газель. Некоторые виды ремонта показаны в этих двух видео:
Неисправности могут быть и другого характера. Например, может выйти из строя любой элемент рулевого механизма: винт с гайкой, радиально-упорные подшипники, картер. Или элементы рулевого привода: сошка, поперечные и продольные рулевые тяги, шарниры, рычаги поворотных кулаков и т.д. Все эти случаи понемногу будут разбираться и тема ремонта рулевой Газель будет продолжена. Особенно ценна информация, поступающая от мастеров со стажем вождения автомобиля.
Сегодня рулевой редуктор устанавливается практически на все современные модели транспортных средств марки Газель, вне зависимости от наличия ГУР. Основной функцией представленного механизма считается обеспечение управления машиной, поэтому техническая исправность устройства напрямую влияет на безопасность водителя и пассажиров во время движения.

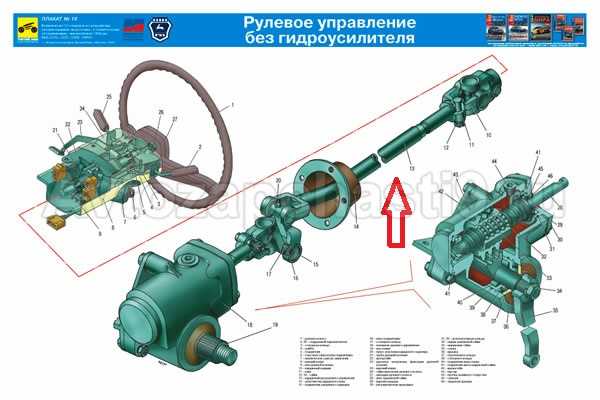

Рулевое управление без гидроусилителя
На автомобиле установлено рулевое управление, состоящее из рулевой колонки с колесом, рулевого механизма и привода рулевого управления. Рулевая колонка позволяет изменять положение рулевого колеса по высоте и углу наклона. Верхний конец вала рулевой колонки соединен с рулевым колесом коническими шлицами, а нижний – через карданные шарниры связан с винтом рулевого механизма.
Рулевой механизм состоит из алюминиевого картера, винта с шариковой гайкой и вала-сектора.
|
рис. 1 |
Винт установлен в картере на двух радиально-упорных шариковых подшипниках. На винте установлена шариковая гайка, имеющая внутри винтовую канавку. Между гайкой и винтом размещен набор шариков. При вращении винта шарики перекатываются по винтовой канавке и шариковая гайка перемещается вдоль винта. При этом своими зубьями гайка поворачивает вал-сектор, установленный в картере на двух роликовых подшипниках. На конических шлицах вала-сектора закреплена рулевая сошка. Винт с шариковой гайкой и набор шариков подобраны друг к другу и при необходимости заменяются только в сборе. Регулировка зацепления шариковой гайки с валом- сектором производится поворотом эксцентриковых обойм подшипников вала-сектора. Рулевой механизм смазывается трансмиссионным маслом (0,5 л), залитым в картер через пробку с конической резьбой. Рулевой привод состоит из сошки, продольной и поперечной рулевых тяг, рычагов поворотных кулаков колес и шарниров рулевых тяг. Рулевая сошка продольной тягой связана с рычагом поворотного кулака левого переднего колеса. Поперечная рулевая тяга связывает рычаги обоих колес, синхронизируя их поворот. Ее длина может быть отрегулирована, что позволяет изменять угол схождения колес. Угол продольного и поперечного наклона оси поворота и развал передних колес заданы конструкцией передней подвески и в процессе эксплуатации не регулируются. Все шарниры, соединяющие элементы рулевого привода, унифицированные, неразборные и не требуют обслуживания в эксплуатации.
Рулевое управление с гидроусилителем, совмещенным с рулевым механизмом
В рулевом механизме со встроенным гидроусилителем вместо ролика на валу сошки нарезан трехзубый сектор, а роль червяка выполняет винт, связанный с поршнем-рейкой, установленный на двух упорных подшипниках, преднатяг которых регулируется гайкой. В картере рулевого механизма выполнен цилиндр гидроусилителя, в котором по винту перемещается поршень-рейка. Поршень выполнен заодно с шариковой гайкой и имеет зубья, входящие в зацепление с зубьями сектора вала сошки. Поршень делит цилиндр на две полости. При неподвижном рулевом колесе давление в них одинаковое. В зависимости от направления вращения рулевого колеса, соответствующая полость цилиндра соединяется через гидрораспределитель с нагнетающей магистралью высокого давления, а другая – с отводящей. Давление жидкости (масла) в гидросистеме рулевого усилителя создает насос лопастного типа с ременным приводом от шкива коленчатого вала, установленный на передней части двигателя. В расширительном бачке гидросистемы рулевого усилителя размещен фильтрующий элемент, задерживающий частицы размером более 45 мкм. Рулевой привод состоит из тяг рулевой трапеции, тяги сошки и рычагов. В проушину маятникового рычага и в наконечники тяг запрессованы самоподжимающиеся разборные шарниры с полусферическими пальцами. Тяги рулевой трапеции имеют регулировочные трубки, а на буртиках их наконечников напрессованы гофрированные резиновые уплотнители с металлической обоймой. Шарниры тяги сошки и маятникового рычага защищены колпачковыми резиновыми уплотнителями.
Регулировка рулевого механизма ГАЗ-2705
Регулировку положения рулевой колонки
необходимо производить после регулировки сиденья водителя относительно педалей управления. Для этого необходимо:
Повернуть рукоятку 23 на себя и вверх, ослабив фиксацию рулевой колонки; — установить рулевое колесо в удобное положение; — зафиксировать выбранное положение рулевой колонки, повернув рукоятку 23 вниз и от себя.
Регулировку подшипников
проводить при появлении осевого или радиального зазора в подшипниках винта 2 (рис. 2) Чтобы убедиться в наличии этих зазоров, необходимо:
Подготовка к регулировке рулевого редуктора
Перед началом регулировки рулевого редуктора Газели без ГУР необходимо выполнить несколько шагов подготовки:
1. Поднимите переднюю часть автомобиля и закрепите его на крикетах или подставках. Убедитесь, что автомобиль находится в надежном положении и не может сдвинуться во время работы.
2. Установите передние колеса автомобиля в прямое положение. Это позволит избежать искажений результатов регулировки и обеспечит более точную настройку рулевого редуктора.
3. Откройте капот и найдите рулевой редуктор. Обычно он расположен на передней панели двигателя слева. При необходимости, используйте схемы расположения деталей автомобиля для определения точного местоположения рулевого редуктора.
4. Проверьте уровень смазки в рулевом редукторе. Если уровень ниже допустимого, долейте соответствующую смазку до необходимого уровня. Не забудьте установить пробку или крышку рулевого редуктора после доливки смазки.
5. Проверьте состояние рулевых наконечников, рулевых тяг и других соединений рулевой системы. Если вы обнаружите повреждения или износ деталей, замените их до начала регулировки.
6. Подготовьте необходимые инструменты для регулировки рулевого редуктора. Вам может потребоваться ключ для регулировки наконечников и/или тяг, отвертки для регулировки шаровых шарниров и другие инструменты в зависимости от конструкции рулевого редуктора и его соединений.
Отключение аккумулятора
Перед выполнением регулировки рулевого редуктора необходимо отключить аккумулятор, чтобы избежать возможных травм и повреждения оборудования.
Перед отключением аккумулятора необходимо проверить, что все работающие приборы и электрооборудование выключены.
Для отключения аккумулятора нужно снять отрицательный клеммный зажим на аккумуляторе, используя специальный ключ.
- При отсоединении клеммного зажима необходимо сначала снять зажим с отрицательной клеммы, а затем с положительной.
- Не допускайте короткого замыкания аккумулятора. Клеммы аккумулятора могут быть загрязнены, очистите их от грязи и налета перед удалением зажимов.
- После отключения аккумулятора обязательно выньте ключ из замка, чтобы случайно не включить питание.
Отключение аккумулятора перед выполнением регулировки рулевого редуктора является необходимым условием безопасной работы. Следуйте указанным выше инструкциям, чтобы избежать возможных повреждений оборудования и травм.
ГАЗ 2705 | Регулировка рулевого механизма
1. Снимите рулевой механизм (см. «Замена рулевого механизма»).
2. Закрепите рулевое управление в тисках так, чтобы отверстия для подачи и слива (отверстия для ниппелей) находились внизу.
| Рис. 8.3. ГУР (31519-3400011-10): 1 — гайка; 2, 5, 6, 17, 21, 23, 24, 37, 40 — уплотнительные кольца; 3 — стекло; 4, 11 — упорные подшипники; 7 — поршневая рейка; 8 — винт; 9 — блок-картер; 10, 18 — штифты; 12 — штуцер нагнетательного патрубка; 13 — штуцер сливного шланга; 14 — рукав; 15 — манжета; 16 — торсион; 19 — шаровая направляющая; 20 — шары; 22 — канал в основании; 25 — сошки; 26 — гайка сошки; 27 — нижняя защитная крышка; 28 — стопорные кольца; 29 — шайбы регулировочные; 30 — опоры вала сошки; 31 — ролики; 32 — вал сошки; 33 — верхняя защитная крышка; 34 — ротор; 35 — защитный колпак; 36 — корпус распределителя; 38 — канал в корпусе распределителя; 39 — болты крепления корпуса распределителя к картеру |
3. Слейте масло из механизма, вручную повернув ротор 34 (рис. 8.3) или вал золотника 31 (рис. 8.4).
| Рис. 8.4. Рулевое управление с гидроусилителем (3162-3400011) (опция): 1 — регулировочная гайка; 2, 4, 7, 8, 9, 21, 23, 32, 35 — уплотнительные кольца; 3, 10 — упорные подшипники; 5 — винт; 6 — поршневая рейка; 11 — подшипник; 12 — корпус распределителя; 13 — манжета; 14, 18 — стопорные кольца; 15 — защитное кольцо; 16 — шаровая направляющая; 17 — шары; 19 — нижняя защитная крышка; 20 — блок-картер; 22 — верхняя защитная крышка; 24 — ролики; 25 — контргайка; 26 — стопорный болт; 27 — сошки опоры дерева; 28 — вал сошки; 29 — сошки; 30 — гайка сошки; 31 — вал катушки; 32 — обратный клапан; 33 — болт, соединяющий сливной шланг; 34 — обратный клапан |
4. Вручную надавите на вал ротора или катушки вдоль оси и встряхните сошку 25 (см. Рис. 8.3) или 29 (см. Рис. 8.4). Если одновременно ощущается осевое перемещение ротора или вала золотника, необходимо отрегулировать предварительный натяг упорных подшипников 4 и 11 (см. Рис. 8.3) или 3 и 10 (см. Рис. 8.4). 5. Для регулировки упорных подшипников с помощью зубца и молотка распрямите буртик 3 (см. Рис. 8.3) или регулировочную гайку 1 (см. Рис. 8.4), забитые гвоздями в пазы в стенке картера.
Старайтесь не бить слишком сильно.
6. Устраните зазор, повернув чашу или гайку по часовой стрелке.
7. Проверьте крутящий момент ротора или вала золотника в упорных подшипниках, он должен быть 2 Н · м (0,2 кгс · м).
8. Если вы чувствуете зазор в центральном положении вала сошки при повороте за сошкой, отрегулируйте шестерню, отвернув гайку 26 (см. Рис. 8.3) или 30 (см. Рис. 8.4), и снимите сошки. 9. Снимите верхнюю и нижнюю защитные крышки 27 и 33 (см. Рис. 8.3) или 22 и 19 (см. Рис. 8.4). 10. Снимите стопорные кольца 28 (см. Рис. 8.3) и регулировочные шайбы 29. Ослабьте контргайки 25 (см. Рис. 8.4) и отверните стопорные болты 26 на два или три оборота. 11. Выровняйте регулировочные шайбы 29 (см. Рис. 8.3). 12. Одновременно повернув держатели вала сошки 30 (см. Рис. 8.3) или 27 (см. Рис. 8.4) против часовой стрелки (если смотреть со стороны конца вала сошек с пазами), устраните зазор в защелке. Отрегулируйте положение вала сошки, соответствующее центральному положению зубчатого сектора.
13. Проверить момент вращения вала сошки, он должен быть в пределах 35–45 Н · м (3,5–4,5 кгс · м) при прохождении через центральное положение.
Если после регулировки предварительного натяга подшипника невозможно устранить люфт в шестерне, люфт вызван износом шариковой шестерни. В этом случае ремонт рулевого механизма должен производиться в специализированной мастерской.
14. Установите регулировочные шайбы 29 (см. Рис. 8.3) и стопорные кольца 28, загните одну из антенн в обе регулировочные шайбы в паз держателя вала сошки. 15. Затяните стопорные болты 26 (см. Рис. 8.4) и контргайки 25 с моментом 8–10 Н · м (0,8–1,0 кгс · м).
16. Установите детали в порядке, обратном снятию.
17. Удалите воздух из системы рулевого управления с гидроусилителем (см. «Удаление воздуха из системы рулевого управления с гидроусилителем»).
Всем привет! В этой части хочу закончить с рулевым управлением, а то в других частях написано много всего, кроме сборки и регулировки. Идти.
После замены всех уплотнительных колец и подшипников приступаем к сборке. В моем случае шейка вала обязательно шлифовали со стороны канавок, потому что была коррозия и истощение.
Напишу несколько слов о том, как заменить обойму подшипника, которая находится глубоко в корпусе.
Прогреваем все тело целиком, чтобы не свинец, затем место, где находится зажим, прогреваем газовой горелкой.
После нагревания берем тело голыми руками и выбрасываем. Ага! Черт возьми! Надеваем защитные перчатки, берем футляр и стучим по деревянной поверхности или толстой резиновой конвейерной ленте, куда прикручивается крышка. На втором, третьем попадании клип отваливается.
