Снять застрявший тормозной барабан(легко)
Но терпение и труд все перетрут! Потом откручивались амортизаторы в нижней части и освобождались пружины. Потом откручивание тормозных трубок. Перед установкой новой балки по советам форумчан из соседней ветки предварительно хорошенько зачищаем верхний сварной шов в месте крепления сайлентблока к балке как вследствие определилось было не лишним.
Далее устанавливаем балочку в кронштейны крепления сайленов, но не затягиваем последующая затяжка только на опущенном с домкратов автомобиле, то есть в самом конце. Вектровские кронштейны крепления тормозных трубок к балке подходят к Ланосовскому тормозному шлангу, не смотря на их нехарактерное по сравнению к Ланосовской расположение.
Сборка в обратной последовательности и прокачка всей тормозной системы а то я сначала прокачал только задние колеса, из-за спешки, и в следствии тормоза оказались мягкими воздух был в переднем правом суппорте. Ощущения после притирки колодок – огонь, замедления то что книжка пишет. Кроме того авто лучше себя чувствует в поворотах несмотря на уже подуставшие амо из-за магического действия заднего стабилизатора на ланосовской балке он хоть и есть, но в моем случае он не работал торсион – с одной стороны беспомощно болтался в своих крепленияхда и ямы проходятся веселее сайлентблок больше и имеет не два лепестка, а три.
Ваша заявка отправлена. Мы подобрали для вас самые оптимальные варианты шин: Чтобы мы продемонстрировали вам варианты и рассказали про действующие скидки, введите свой номер телефона:. СтатьиВ данной статье вы узнаете, как заменить барабанные тормоза на дисковые. Как заменить барабанные тормоза на дисковые Как заменить барабанные тормоза на дисковые Мы есть в каждом районе Москвы.
Бесплатно продиагностируем ваш авто по 41 параметру, рядом с вашим домом. Бесплатная диагностика авто рядом с домом. Запишитесь в ближайший автосервис и выявите возможные поломки на начальной стадии.
Автоматическая система торможения: что это такое и как работает. Минимальная толщина тормозного диска: не пропустить момент! Как проверить тормозные диски: несколько простых советов. Тормозной суппорт: разбираемся в назначении и устраняем неисправности. Какой смазкой смазывать суппорты: выбор лучшего состава.
Как часто менять тормозную жидкость и зачем это делать. Какую смазку использовать для суппортов: делаем правильный выбор.
Снятие старых колодок
Инструменты и запчасти
Перед тем, как приступить к снятию старых тормозных колодок, необходимо подготовить набор инструментов и запчастей:
- Гаечный ключ
- Отвертка
- Специальный инструмент для разжима тормозного цилиндра
- Новые тормозные колодки
- Графитовая смазка для тормозных механизмов
Порядок снятия колодок
Для начала необходимо снять колпак с заднего барабана и снять его с тормозного барабана. Потом следует снять пыльник с тормозного цилиндра подвески и разжать его при помощи специального инструмента. Затем можно снять старую тормозную колодку и проверить ее состояние. Если она изношена или повреждена, ее необходимо заменить новой.
Подготовка новых колодок
Перед установкой новых тормозных колодок необходимо обработать тормозные механизмы графитовой смазкой, чтобы избежать их скрипа и коррозии.
После подготовки новых колодок они могут быть установлены в тормозной цилиндр. Для этого будут необходимы гайки и болты. Созданные детали могут быть прикреплены с помощью троса и проверены на стойкость
Такой подход поможет сохранить высокую степень безопасности автомобиля в дорожном движении, что особенно важно на больших скоростях
Инструкция по замене тормозных колодок
Для начала необходимо снять автомобиль с ручника и установить под передние колеса опоры, чтоб не было неприятных покатушек автомобиля. Поднять домкратом заднюю часть автомобиля с необходимой стороны. Снять колесо баллонным ключом. Ослабить тросик ручника. Открутить два крепежных болтика тормозного барабана. Если не дается – побрызгать WD-40. Лично у меня болты просто прикипели и ни в какую, даже после WD, не хотели выкручиваться. Помогло сверло. Все равно купил набор новых болтов. Итак, от болтов избавились, но тормозной барабан не спешит сниматься. Тогда необходимо простучать молотком его с торца. Я рекомендую делать это деревянной стороной, так как можно повредить барабан при сильном ударе железной стороной. После простукивания лучше подковырнуть барабан отверткой (плоской) и аккуратно снять его с посадочного места. Барабан в руках, теперь необходимо его разобрать, колодки ведь находятся внутри. Для начала нужно снять верхнюю пружину. После необходимо демонтировать пружину язычка регулировки зазора. Извлечь скобу, язычок. Извлечь фиксатор на внешней тормозной колодке. Для этого необходимо плоскогубцами придавить переднюю часть фиксатора и прокрутить с обратной стороны ось этого фиксатора. Повторить процедуру со второй колодкой. Также снять фиксатор. Отсоединить тросик ручного стояночного тормоза. Теперь можно извлекать старые тормозные колодки. У меня один был с видимой трещиной на торце. Вообще при наличии сколок, царапин и потертостей необходимо менять тормозные колодки на новые. Я рекомендую также сделать профилактику распорной планки. Раз уж тормозной барабан снят и разобран. Для этого нужно разобрать и обработать наждачной бумагой все шероховатости, которые есть на поверхности. После смазать все детали и собрать планку, закрутив крепежные болты до упора. Теперь можно переходить к сборке тормозных барабанов и установки его на посадочное место. Для начала – присоединить трос стояночного тормоза. Установить первую колодку и закрепить её с помощью фиксатора. Установить нижнюю пружину на обе колодки и поставить вторую (внутреннюю) колодку на место. Опять же закрепить её фиксатором. Все, новые колодки установлены на место. Со старых колодок необходимо снять шайбу, и установить эту шайбу на новые колодки. Установить скрученный регулятор зазора
Кстати, обратите внимание на зубец регулятора. Он должен быть снаружи, так как на него ложиться хвост язычка. В противном случае тормозной барабан – не тормозной барабан J Установить распорную планку
Установить язычок и прицепить пружину, но пока не затягивать её. Установить скобу. После натянуть верхнюю пружину. Теперь уже можно натянуть и пружину язычка. Закрепить крышку тормозного барабана и установить его на место. Все, колодки на одном из барабанов закончены. Я потратил полтора часа на разборку и замену. Теперь необходимо сделать тоже самое со вторым барабаном
В противном случае тормозной барабан – не тормозной барабан J Установить распорную планку. Установить язычок и прицепить пружину, но пока не затягивать её. Установить скобу. После натянуть верхнюю пружину. Теперь уже можно натянуть и пружину язычка. Закрепить крышку тормозного барабана и установить его на место. Все, колодки на одном из барабанов закончены. Я потратил полтора часа на разборку и замену. Теперь необходимо сделать тоже самое со вторым барабаном.
Ничего трудного в замене тормозных колодок всех колес нет. Просто необходимо найти правильную инструкцию и определенные инструменты. Я описал все, что было существенного, обращая внимания на детали.
Замена колодок передних дисковых тормозов
Замена тормозных колодок на дисковых тормозах достаточно проста и займет не более 1 часа на все. Для замены понадобится домкрат, набор ключей (на 14, на 17), пара отверток, новые колодки и запас терпения. Инструкция:
- Поднять домкратом любую из сторон автомобиля (где собираетесь менять колодки).
- Разжать колодки так, чтоб между диском и колодками появился люфт. Тут пригодится отвертка плоским лезвием. Это необходимо сделать для того, чтоб можно было беспроблемно снять верхнюю часть суппорта.
- Теперь нужно немного открутить верхний болт суппорта и полностью выкрутить нижний болт.
- Поднять переднюю часть суппорта вверх. Теперь колодки в зоне доступа.
- Снять старые колодки и оценить их состояние. Я, когда снимал свои, убедился в том, что замену произвел вовремя, так как колодки все были в нагаре и стерты донельзя.

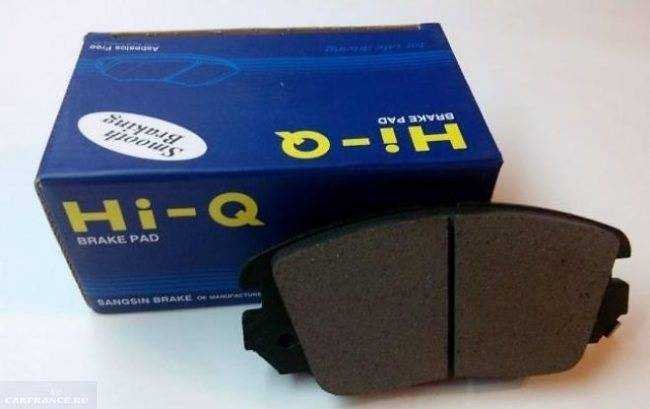

- Установить новые тормозные колодки в посадочные места.
- Теперь необходимо сжать тормозной цилиндр. Тут понадобится любое подручное средство (лом или штатный ключ для снятия крепежных болтов колес). Это необходимо для того, чтоб получилось спокойно закрыть суппорт.
- Закрыть суппорт и закрутить нижний и верхний болты.
- Установить колесо на место и повторить процедуру со вторым колесом.
- Теперь нужно несколько раз надавить на педаль тормоза. Необходимо это для того, чтоб колодки приняли свое рабочее положение.
Все, замена передних колодок закончена. По инструкции завод изготовитель рекомендует использовать тормоза автомобиля в щадящем режиме около 500 км. Однако на практике все немного легче. После 100 км любые колодки уже успешно притираются и можно спокойно тормозить, как и раньше.
Кстати, не стоит удивляться, если после замены колодок вам показалось, что эффективность торможения очень сильно снизилась – вам не показалось. Это от того, что колодки еще не всеми гранями притерлись к тормозному диску.
Поэтому и не рекомендуется резко тормозить первые 100 км, так как в обратном случае образуется нагар, который будет вызывать скрипы и ускорит износ, как колодок, так и диска.

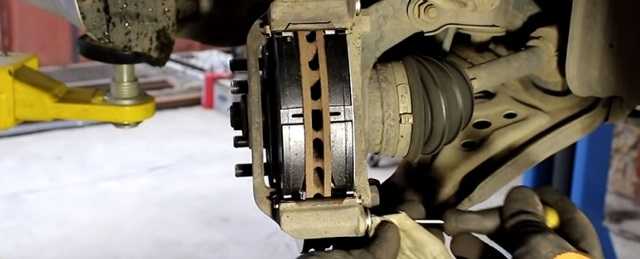

Шевроле Авео замена передних тормозных колодок
На ремонте у нас находится автомобиль Шевроле Авео (Chevrolet Aveo), двигатель 1.4 механика, 2009 года выпуска, пробег 182 тыс.км., необходимо будет заменить передние тормозные колодки, покажем вам наглядную фото инструкцию, как это сделать своими руками максимально быстро и правильно.
Открываем капот, откручиваем пробу у бачка с тормозной жидкостью. Поднимаем перед автомобиля, демонтируем колёса. Снимаем тормозной шланг с кронштейна, ключом на 14 откручиваем 2 болта направляющих:
Проверяем целостность пыльников направляющих, как они ходят. Даже если всё в порядке, я в обязательном порядке рекомендую удалять старую смазку и смазывать их по новой.
Вытаскиваем старые тормозные колодки. Снимаем металлические пластинки снизу и сверху:
Очищаем их и их посадочные места, лучше всего это делать щёткой с металлической щетиной. Ставим пластины на место. Берём и ставим новые тормозные колодки, они у нас фирмы SANGSIN артикул для заказа SP-1158. После этого очистим направляющие от старой смазки, для этого наматываем на отвёртку кусочек чистой ткани и проводим чистку:
Плоской отвёрткой отгибаем пыльник поршня и добавляем небольшое количество смазки для суппортов и направляющих (используем фирменную смазку от Тойота 08887-83010)
Руками разгоняем смазку по всех окружности. Сжимаем струбциной поршень тормозного цилиндра:
В это время следите за уровнем в бачке с тормозной жидкостью. Смазываем «пальцы» и их внутренности:
Сборку производим в обратной последовательности. На другой стороне замена колодок происходит аналогичным образом. После выполнения работы, заведите двигатель и несколько раз до упора нажмите на педаль тормоза, перед тем как начать путь.
Замена тормозных колодок тормозного механизма заднего колеса
Вам потребуются: ключ для гаек колес, пассатижи, отвертка с плоским лезвием, раздвижные пассатижи. Минимально допустимая толщина фрикционных накладок тормозных колодок — 1,4 мм.
Замените колодки в следующих случаях:
- толщина фрикционных накладок менее допустимой;
- поверхность накладок замаслена;
- фрикционная накладка непрочно соединена с основанием;
- накладки имеют глубокие борозды и сколы.
ПРЕДУПРЕЖДЕНИЯ: Не применяйте бензин, дизельное топливо или какие-либо другие минеральные растворители для очистки тормозов.
Колодки заменяйте одновременно в тормозных механизмах обоих задних колес. Недопустима замена передней и задней колодок между собой, а также между левым и правым колесом. Это может привести к неравномерному торможению.
1. Включите I передачу в механической коробке передач или установите рычаг селектора управления автоматической коробкой передач в положение «Р» (парковка) и установите упорные бруски под передние колеса.
2. Проверьте, чтобы рычаг стояночного тормоза был опущен до упора вниз (автомобиль расторможен).
3. Вывесите заднее колесо и установите заднюю часть автомобиля со стороны заменяемых тормозных колодок на опору. Снимите заднее колесо.
4. Если уровень тормозной жидкости в бачке главного тормозного цилиндра находится на о или приближается к ней, откачайте из бачка часть жидкости. Иначе при замене колодок она может выплеснуться.
6. Наверните гайку регулятора зазоров до конца на резьбовой хвостовик распорной планки отверткой, опирая ее на край ступицы, как показано на фото.
7. Захватите пассатижами отогнутый конец верхней стяжной пружины.
8. . снимите его с паза серьги механизма регулировки зазора.
9. . и снимите верхнюю стяжную пружину.
ПРЕДУПРЕЖДЕНИЕ: При работе пассатижами будьте осторожны. Рекомендуем пользоваться специальными клещами для снятия стяжных пружин.
10. Снимите серьгу механизма регулировки зазоров.
11. . и распорную планку.
12. Удерживая хвостовик опорной стойки пассатижами, нажмите на шайбу, поверните ее на 90°.
13. . и снимите шайбу.
15. . и опорную стойку передней колодки.
16. Аналогично снимите шайбу, пружину и опорную стойку задней колодки.
17. Преодолевая сопротивление нижней стяжной пружины, выведите носки тормозных колодок из-за ограничителя нижнего упора, чтобы ослабить натяжение пружины.
ПРЕДУПРЕЖДЕНИЕ: Сразу же после снятия колодок со щита тормоза закрепите поршни рабочего цилиндра любым доступным способом (например, стяните резиновым жгутом или свяжите проволокой), иначе поршни могут быть вытолкнуты из цилиндра распорной пружиной и из гидросистемы вытечет тормозная жидкость.
18. Отсоединив отогнутый конец нижней стяжной пружины от передней колодки, снимите колодку.
20. Выведите наконечник троса привода стояночного тормоза из прорези разжимного рычага и снимите заднюю тормозную колодку.
21. Очистите от загрязнений и осмотрите детали тормозного механизма (рис. 9.5). Деформированные или сильно корродированные детали замените. Сильно растянутые, потерявшие упругость и искривленные пружины замените.
ПОЛЕЗНЫЙ СОВЕТ: При каждой разборке тормозного механизма заменяйте новыми прижимные пружины, шайбы и опорные стойки.
ПРИМЕЧАНИЯ: Детали распорной планки с регулятором зазоров левого тормозного механизма невзаимозаменяемы с соответствующими деталями правого тормозного механизма. На левом регуляторе зазора левая резьба, на правом — правая.
Chevrolet Aveo с 2011 года. Замена тормозных колодок тормозного механизма заднего колеса
Проверяйте состояние тормозных колодок при каждом техническом обслуживании.
Тормозные колодки требуют замены при износе накладок (минимально допустимая толщина фрикционных накладок – 2,0 мм), непрочном соединении накладок с основанием, замасливании рабочих поверхностей, при наличии глубоких борозд или сколов.
ПРЕДУПРЕЖДЕНИЯ
Заменяйте тормозные колодки задних тормозных механизмов только комплектом – 4 шт. (по две на каждую сторону).
Перед заменой тормозных колодок проверьте уровень тормозной жидкости в бачке главного тормозного цилиндра. Если уровень близок к метке «MAX», необходимо откачать часть жидкости (например, медицинским шприцем или резиновой грушей), потому что после замены изношенных колодок новыми уровень поднимется.
Вам потребуются: ключи «на 13», «на 18», пассатижи с тонкими губками, ключ для гаек колес.
1. Снимите заднее колесо со стороны заменяемых колодок.
2. Отсоедините оттяжную пружину от рычага привода стояночного тормоза…
3. …и от кронштейна, затем снимите пружину.
4. Отсоедините наконечник заднего троса привода стояночного тормоза от рычага механизма привода, выведя наконечник из прорези рычага.
5. Сожмите пассатижами два фиксатора упора оболочки троса привода стояночного тормоза…
6. …и извлеките трос из отверстия кронштейна механизма привода стояночного тормоза.
7. Ослабьте затяжку стойки крепления нижнего направляющего пальца суппорта, удерживая палец от проворачивания вторым ключом…
8. …и выверните стойку.
9. Поднимите суппорт вверх…
10. …и снимите внутреннюю…
11. …и наружную тормозные колодки.
ПРИМЕЧАНИЕ
Так выглядят тормозные колодки заднего тормозного механизма. Они одинаковы по форме, но несколько различаются по конструкции (на внутренней колодке установлен звуковой индикатор предельного износа, показанный на фото стрелкой) и имеют разные каталожные номера.
12. Снимите обе прижимные пружины колодок и осмотрите их.
ПРИМЕЧАНИЕ
Деформированные или сильно корродированные пружины замените.
ПОЛЕЗНЫЕ СОВЕТЫ
При каждой замене тормозных колодок в обязательном порядке проверяйте состояние защитных резиновых чехлов направляющего пальца и перемещение суппорта относительно направляющей тормозных колодок.
Если перемещение затруднено, смажьте консистентной смазкой направляющие пальцы суппорта.
Для этого извлеките направляющий палец…
..смажьте его консистентной смазкой, а затем смажьте смазкой защитный чехол пальца. Аналогично смажьте второй направляющий палец и его чехол.
Установите направляющие пальцы в порядке, обратном снятию.
Замените защитные чехлы направляющих пальцев, если они затвердели, деформировались или порвались.
13. Установите новые тормозные колодки заднего тормозного механизма в порядке, обратном снятию.
ПРИМЕЧАНИЕ
Поскольку новые тормозные колодки толще, поршень суппорта необходимо утопить в цилиндр.
Для этого на торце поршня выполнены два паза.
14. Установите специальное приспособление (см. ниже) в суппорт, как показано на фото, при этом два цилиндрических выступа на шайбе приспособления должны войти в пазы на торце поршня.
ПРИМЕЧАНИЕ
Так выглядят детали приспособления для утапливания поршня тормозного механизма заднего колеса.
15. Вращая червяк приспособления, утопите поршень в цилиндр суппорта.
16. Установите детали в порядке, обратном снятию.
17. Для исключения самоотворачивания направляющих пальцев суппорта смажьте их резьбу перед установкой анаэробным фиксатором резьбы.
18. Нажмите несколько раз на педаль тормоза, чтобы подвести тормозные колодки к диску.
19. Установите колесо.
20. Аналогично замените тормозные колодки тормозного механизма правого заднего колеса.
21. Проверьте и при необходимости восстановите уровень тормозной жидкости в бачке главного тормозного цилиндра.
ПОЛЕЗНЫЕ СОВЕТЫ
Заменив изношенные тормозные колодки новыми, не спешите сразу выезжать на оживленные магистрали. Не исключено, что при первом же интенсивном торможении вы будете неприятно поражены низкой эффективностью тормозов, хотя колодки установлены фирменные. Тормозные диски тоже изнашиваются, и новые колодки касаются их только краями, практически не тормозя.
Выберите тихую улочку или проезд без автомобилей и несколько раз плавно затормозите, чтобы колодки притерлись и стали прилегать всей поверхностью. Заодно оцените и эффективность тормозов.
Старайтесь не тормозить резко хотя бы первые 100 км. При сильном нагреве неприработавшихся колодок верхний слой их накладок подгорает и тормоза долго не будут максимально эффективными
7.7.5 Замена задних тормозных колодок

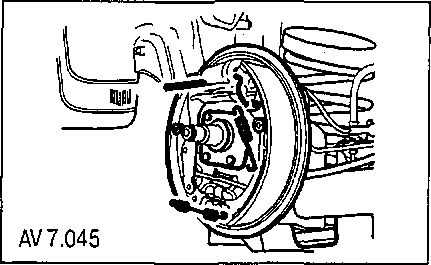

Замена задних тормозных колодок
Снятие
1. Поднимите и хорошо зафиксируйте автомобиль.
2. Снимите задние колеса.
3. Промаркируйте положение колес относительно ступиц колес.
4. Ослабьте трос стояночного тормоза.
5. Снимите гайку барабана и барабан.
6. Отпустите прижимную пружину ведущей тормозной колодки. (На рисунке показан вариант с АБС.)
7. Отсоедините верхнюю пружину ведущей колодки, чтобы ослабить натяжение на верхней стяжной пружине.
8. Снимите верхнюю стяжную пружину и регулировочное устройство.
9. Разъедините отжимную тормозную колодку и фрикционные накладки, удерживая стяжную пружину.
10. Отсоедините тормозную колодку и фрикционные накладки на правой стороне.
11. Снимите нижнюю стяжную пружину.
Установка
1. Измерьте минимальную толщину тормозной накладки.
2. Очистите и смажьте регулировочное устройство.
Примечание: если прочность и качество каких-либо частей являются сомнительными из-за перегрева, чрезмерного напряжения или износа, необходимо заменить тормозные колодки, пружины или регулировочное устройство.
3. Произведите осмотр резьбы регулировочного устройства в отношении равномерного вращения.
4. С помощью прижимной пружины, шайбы и шплинта установите ведущую тормозную колодку с фрикционной накладкой.
5. Проверьте, чтобы трос стояночного тормоза был правильно проложен и присоединен к рычагу колодок.
Примечание: не перетягивайте нижнюю стяжную пружину.
6. Прикрепите нижнюю стяжную пружину к тормозной колодке.
7. Поместите ведущую тормозную колодку с регулировочным устройством напротив опорного щита.
8. Прикрепите нижнюю стяжную пружину к ведущей тормозной колодке.
9. Установите регулировочное устройство.
10. Насколько возможно вкрутите регулировочное устройство внутрь.
11. Поставьте зажим пружины к опорному щиту.
12. С помощью прижимной пружины установите ведущую тормозную колодку.
13. Присоедините верхнюю пружину ведущей колодки, которая дает натяжение верхней стяжной пружине.
Примечание: не перетягивайте верхнюю стяжную пружину.
14. Установите верхнюю стяжную пружину.
Примечание: гайка не должна сильно затягиваться на конце регулировочного устройства.
15. Передустановкойтормозногобарабана удостоверьтесь, что гайка регулировочного устройства закручена до конца.
16. Установите тормозной барабан и затяните его винтом крепления.
Затяжка
Затяните винт крепления тормозного барабана моментом 200 Нм.
17. Установите задние колеса.
18. Отрегулируйте тормоза задних колес.
19. Отрегулируйте стояночный тормоз.
20. Опустите автомобиль.

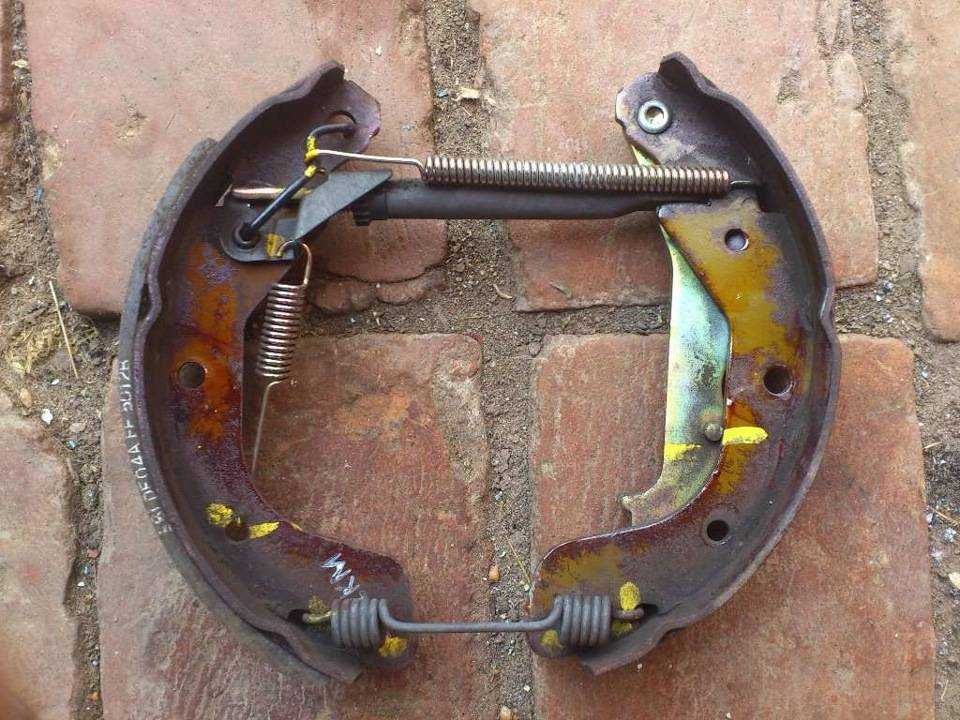

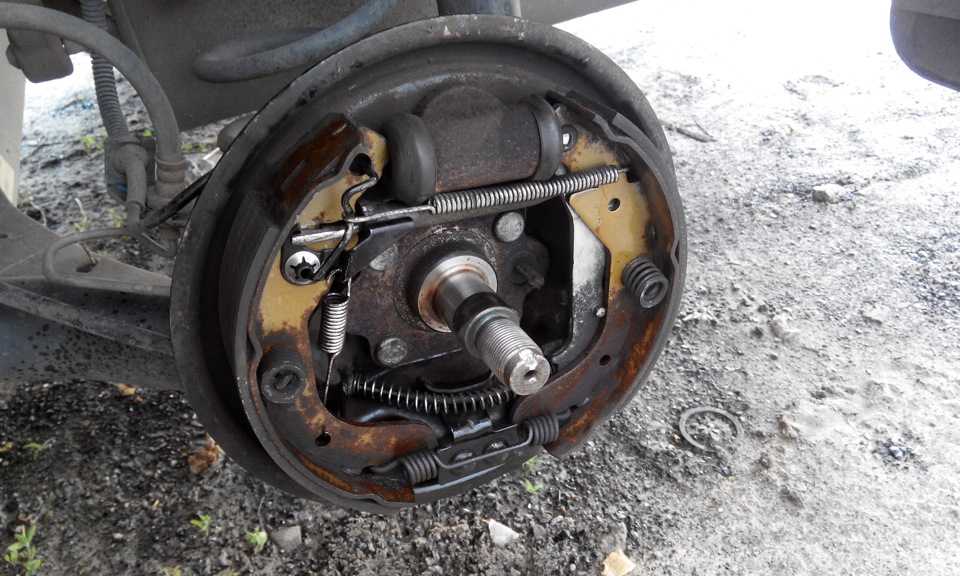

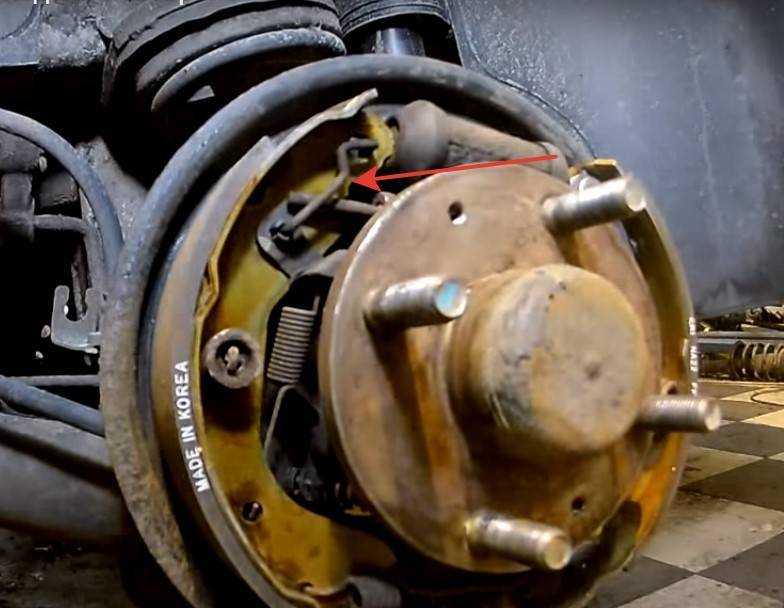

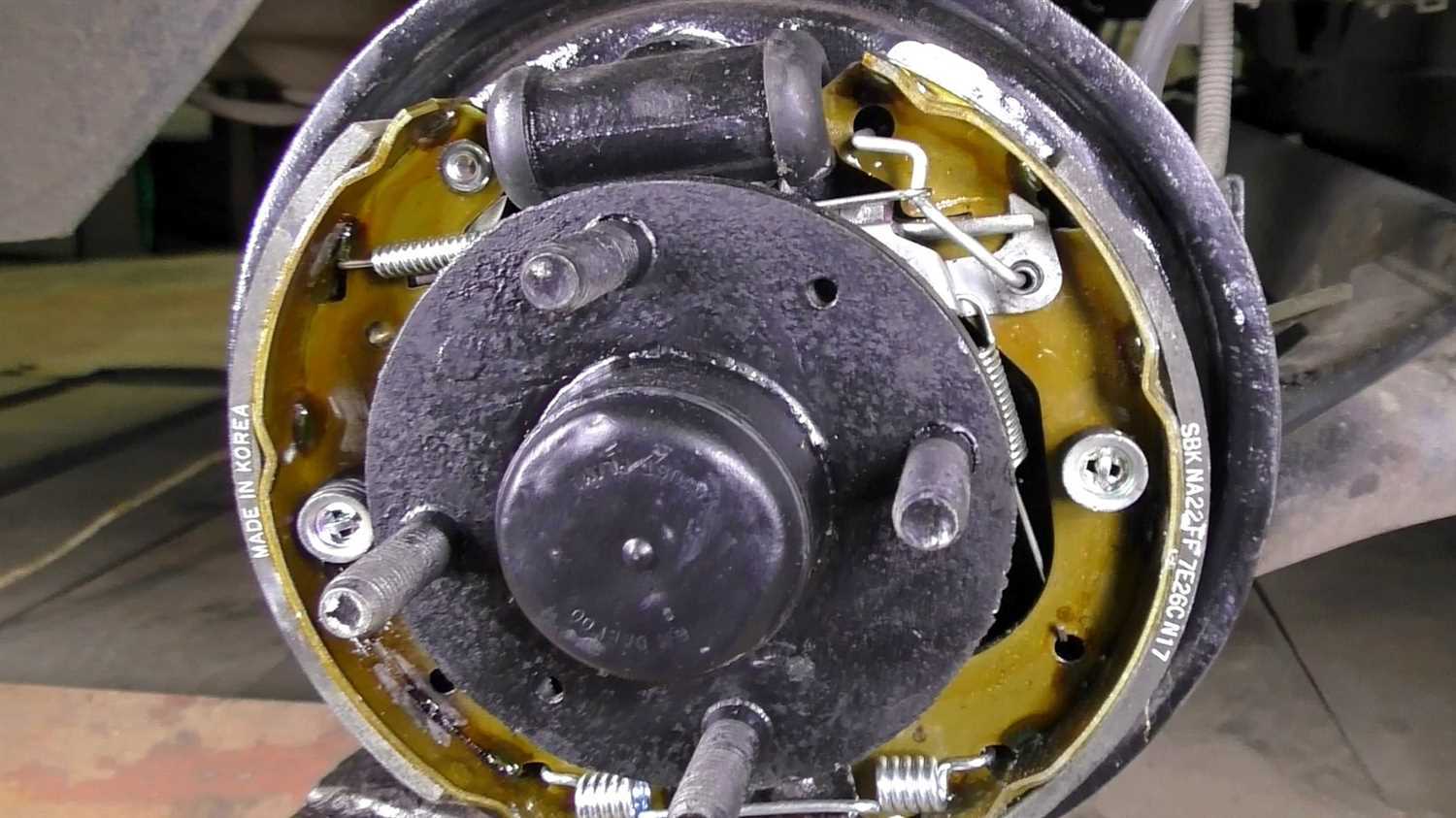

Замена задних колодок

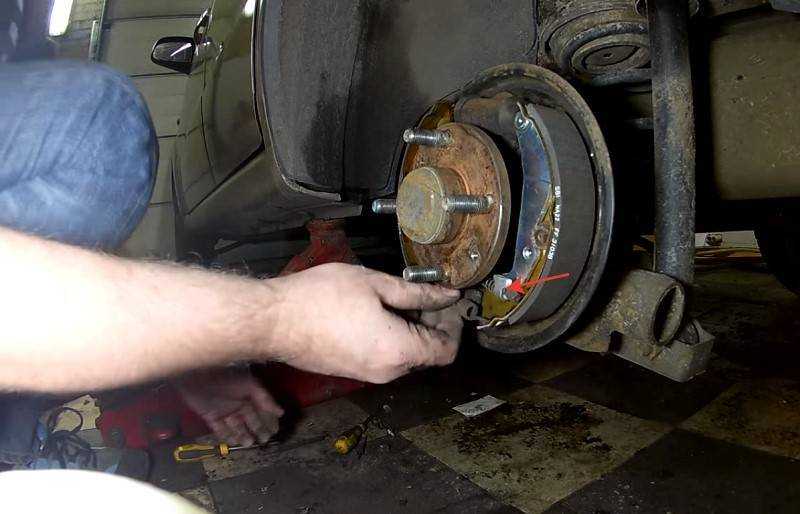

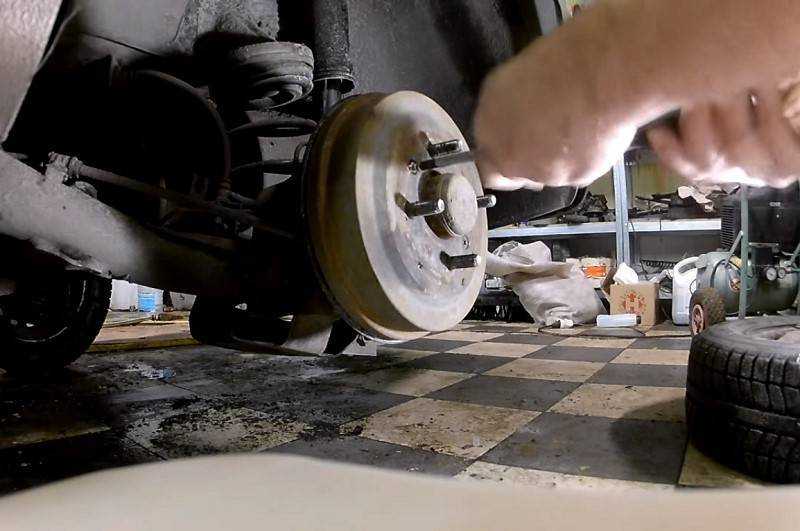

Сначала нужно поставить машину на домкрат, открутить колесо. После этого снимаются два болта под фигурную отвертку, демонтируется крепление барабана.

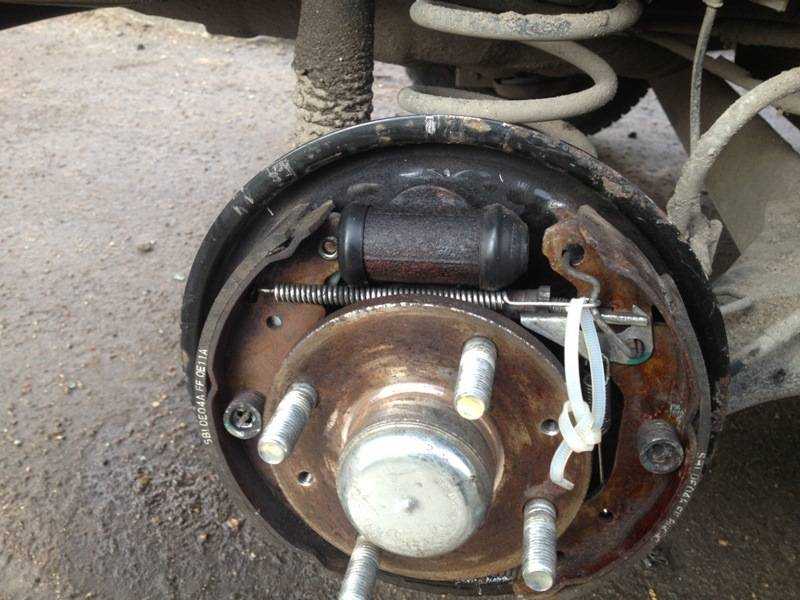

Иногда деталь выходит плохо, приходится отпустить ручной тормоз, чтобы колодки снялись хорошо.
Для этого нужно ослабить центральный трос ручного тормоза, немного открутить гайку на болтике возле рычага.

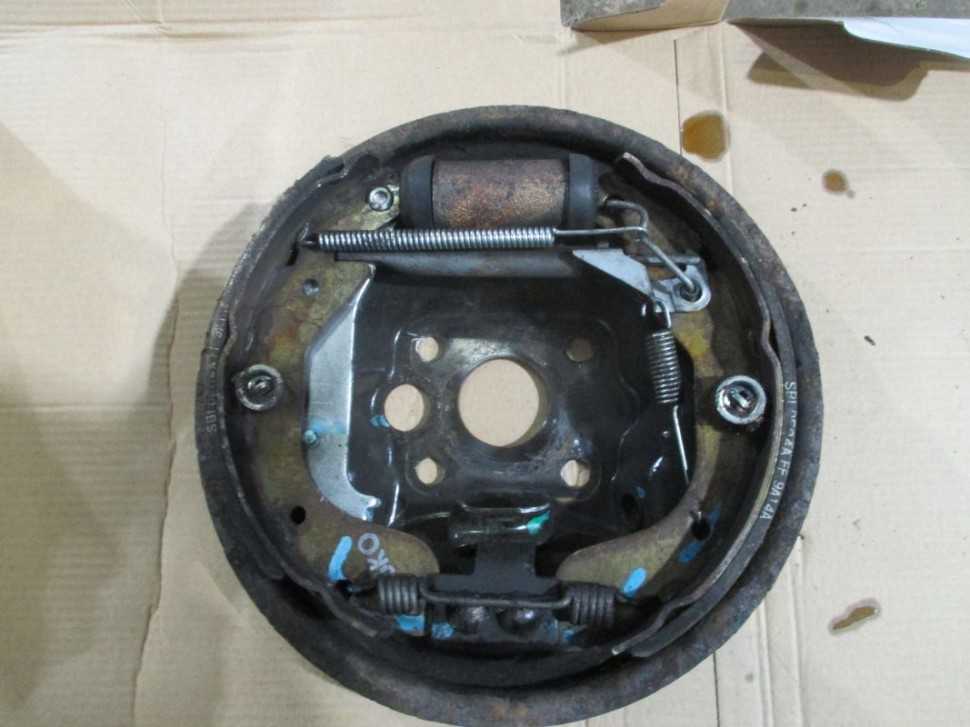

Нужно удалить пружины, на которых фиксируются колодки.
Затем снимается колодка.
Чтобы в следующий раз ручник работал, необходимо проверить цилиндр, в котором должны свободно ходить подшипники. Если такой цилиндр подклинивает, колодка к барабану проводиться не будет.
Некоторые автолюбители рекомендуют устанавливать на Chevrolet Aveo 2 поколения Eco Gold, которые отличаются хорошими эксплуатационными характеристиками.
При замене колодок необходимо переставить старую пружинную шайбу, которая расположена в этом месте.
Это предотвращает трение пластины об авто подводку. На СТО при замене колодок иногда такие шайбы не переставляют. В результате возникают проблемы. В некоторых случаях шайбу ставят с обратной стороны.
С помощью металлической щетки нужно почистить опорный диск от мусора. Дополнительно можно обработать диск перцовым аэрозолем.
После этого необходимо очистить элемент автоподводки.
Шайба должна легко ходить по резьбе, в некоторых случаях этот элемент может приржаветь. Смазывать резьбу не рекомендуется потому, что на неё может налипнуть пыль, грязь, в результате деталь может заклинить. Разработать резьбу можно с помощью плоскогубцев. Прокрутить несколько раз с силой, чтобы вращение было свободным. После этого нужно вымыть деталь в бензине. Желательно добиться свободного вращения до упора, поскольку новые колодки будут полностью сведены. Если гайка на резьбе будет немного подклинивать, нужно разрабатывать ее дальше до упора. Резьба на автоподводке на каждом колесе отличается. Поэтому гайки вращаются в разные стороны. Если брать набор автоподводок и других элементов тормозной системы, для задних колес левые и правые элементы не взаимозаменяемые.

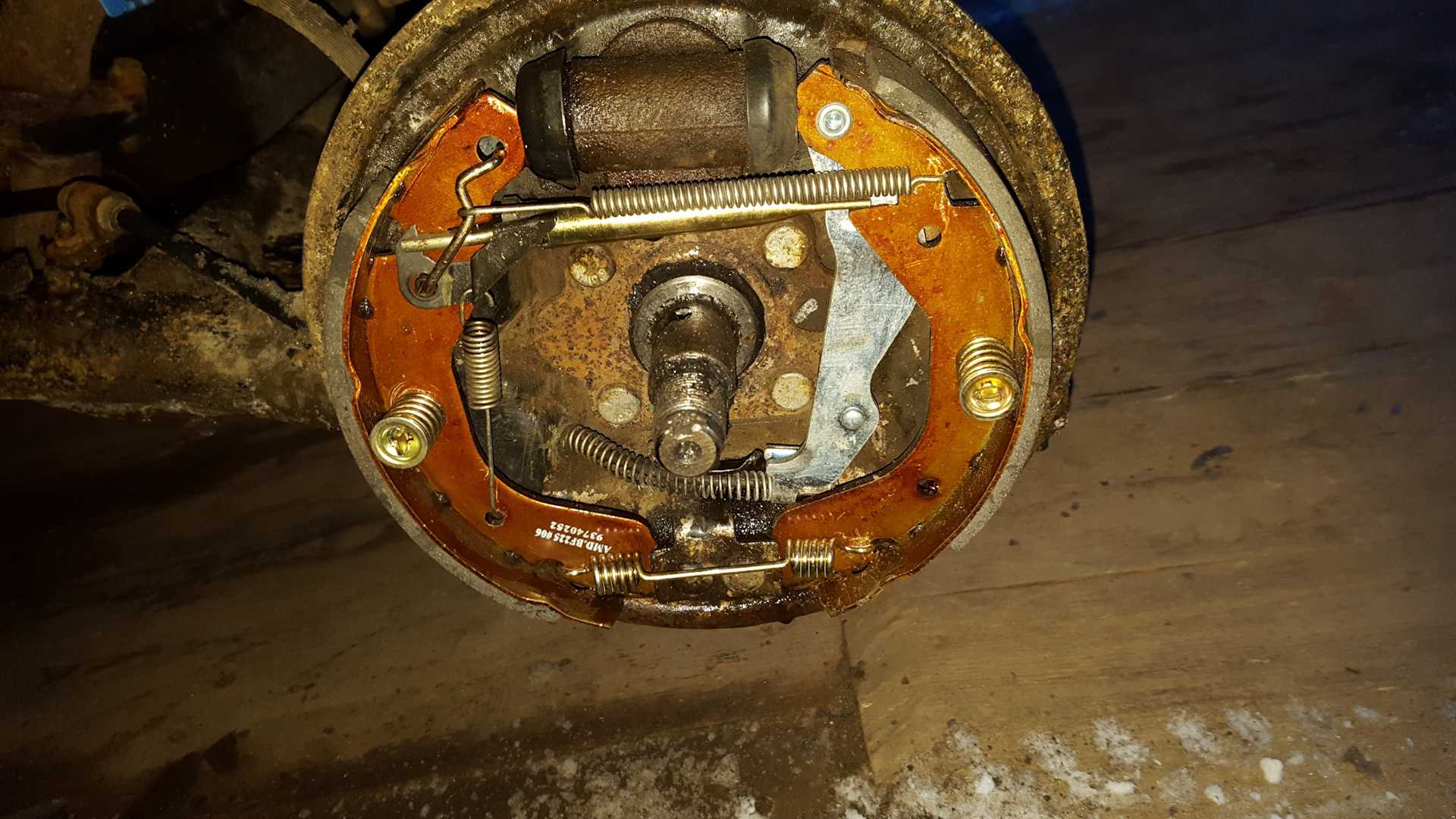

После этого можно приступить к установке новой колодки. Одеваем тросик ручника на рычаг.
Вставляем пружину с помощью плоскогубцев. Фиксируем первую колодку на месте.
То же самое нужно сделать со второй деталью. Пружинная шайба должна быть расположена на внешней стороне.

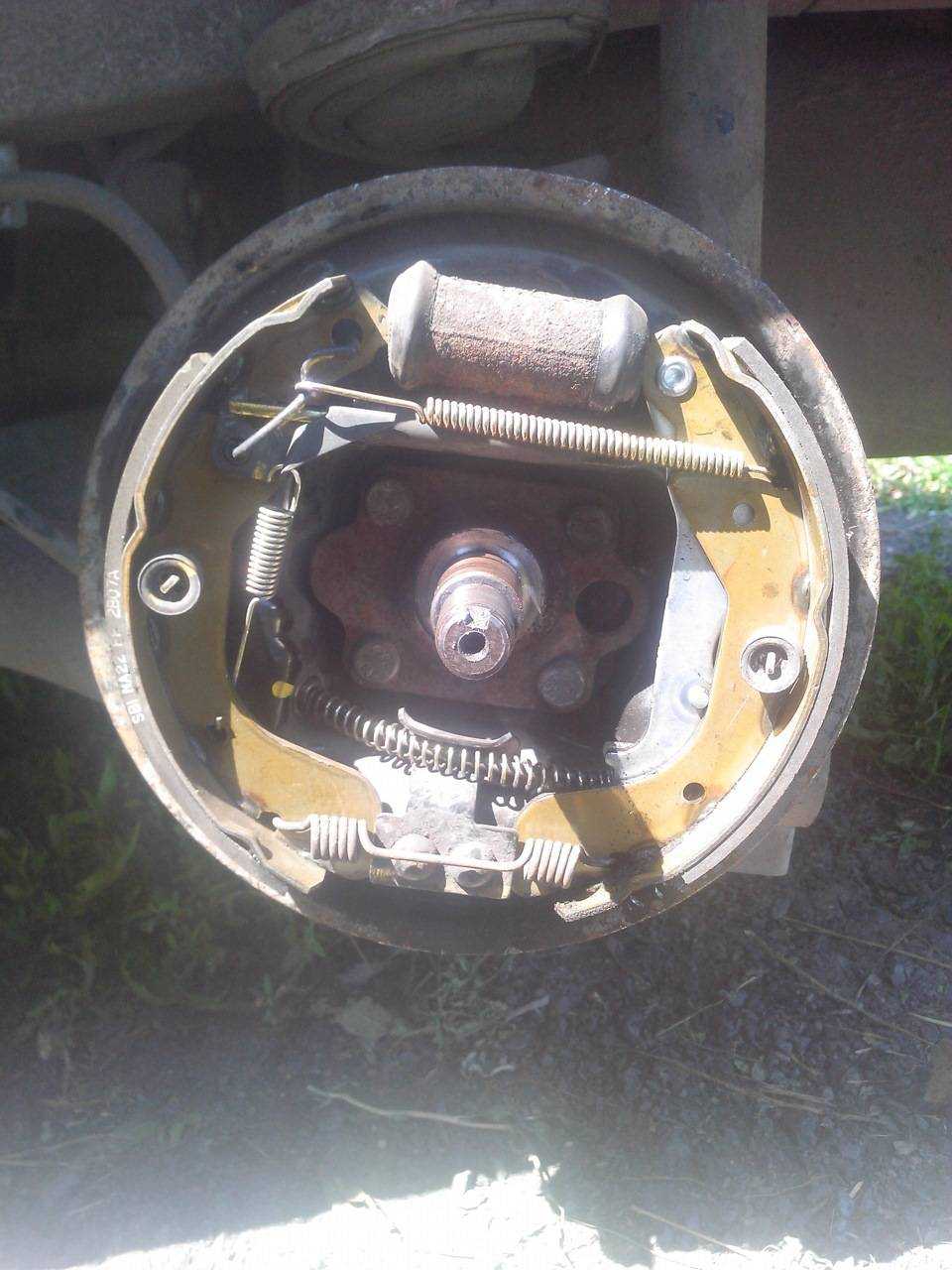

После установки колодок нужно одеть нижнюю пружину и автоподводку, гайку довести до упора.
Колодки необходимо стянуть до максимума.

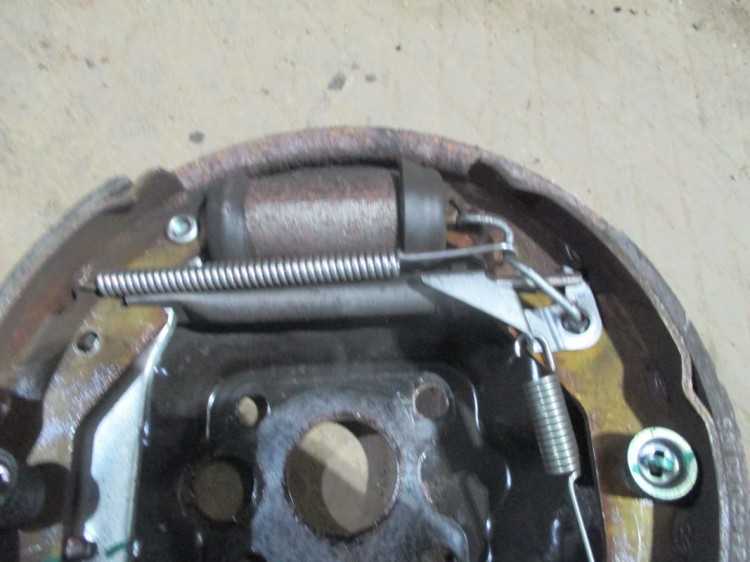

Следующий элемент с пружиной отвечает за работу автоподводки. Один конец пружины цепляется за отверстие внизу, а другой – на элементе, зафиксированном на пружинной шайбе, взаимодействующем с автоподводкой.
Далее нужно одеть специальные элемент для ведения колодок.
После этого натягивается пружина, которая стягивает обе колодки. Нужно проконтролировать, чтобы элементы автоподводки находились на своем месте и все детали взаимодействовали правильно.
Для этого иногда приходится снять пружину, установить все элементы правильно. После этого обеспечить необходимое натяжение.
После установки новых колодок нужно проверить, как ставится барабан. Колодки не должны цепляться. Чтобы ослабить их, иногда приходится подкрутить шайбу автоподводки. Если барабан становится на место плотно, значит всё сделано правильно. После этого нужно затянуть фиксирующие болты и поставить на место колесо.

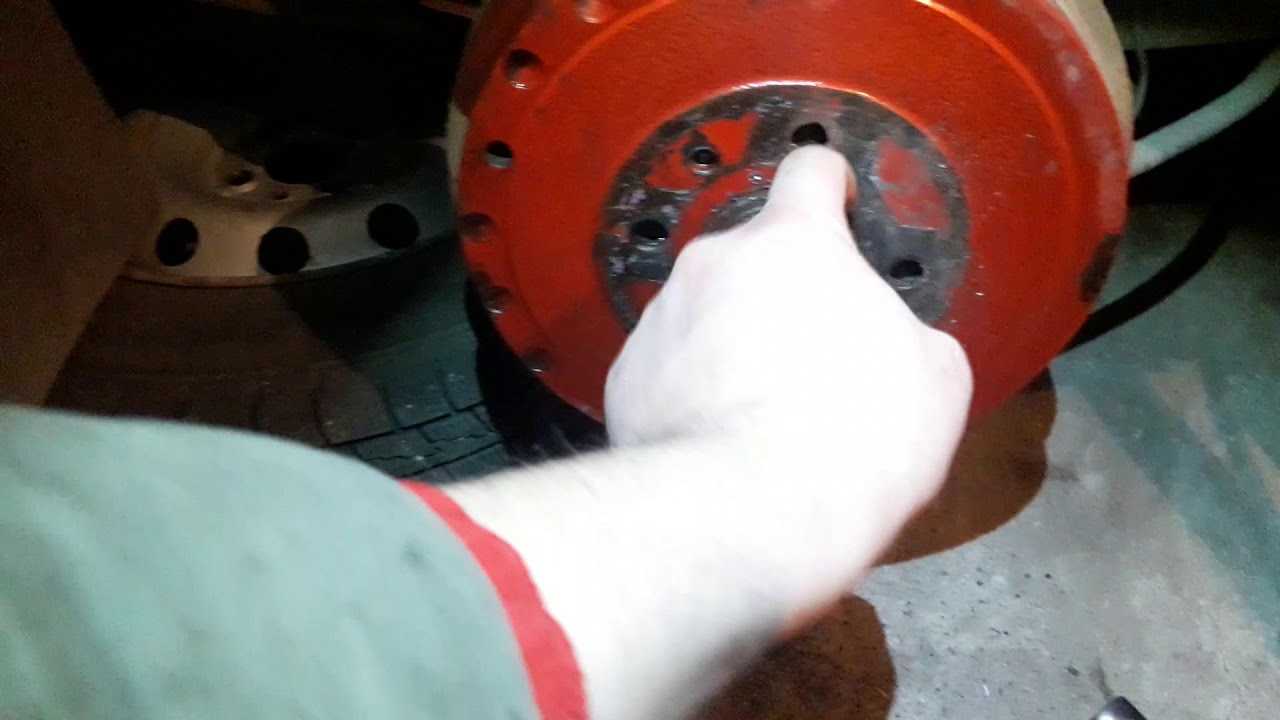

Как снимаются тормозные барабаны на Aveo
Инструменты: домкрат, баллонный ключ, отвёртка крестовая, отвёртка прямая, тугоплавкая смазка.
1) Подоприте клиньями передние колёса, отпустите стояночный тормоз и включите первую передачу (для автомата положение Р). Отпустите гайки соответствующего колеса, приподнимите задок автомобиля и установите его на опоры. Снимите колесо.
2) Выверните два болта под крестовую отвёртку (закручены на совесть, отвёртка должна быть достаточно мощной, или используйте трещотку с соответствующей насадкой, смотри фото 1) и снимите барабан.
Фото 1.
Если снятию барабана мешают колодки, освободите автоматический регулятор. Для этого вытащите небольшую резиновую заглушку, находящуюся на грязеотражателе и вставьте отвёртку в отверстие, после этого можно повернуть храповик регулятора так, чтобы колодки ушли в нижнее положение (применяется в том случае, если барабан имеет выработку), вставьте заглушку на место.
Если испытываете трудности, можно обработать сочленение барабана со ступицей WD40.Вставив плоскую отвертку между задним щитком и барабаном (смотри фото 2) можно помочь себе сдёрнуть его с посадочного места.
Фото 2.
3) После снятия барабана удалите пыль с барабана, тормозных колодок, тормозного цилиндра и заднего щитка с помощью метилового спирта или средства для промывки тормозов, смотри фото 3, 4.
Фото 3. Фото 4.
Внимание:
Не вдыхайте пыль, она может содержать асбест, который вреден для здоровья!
4) Собирать все в обратном порядке.
Примечание:
Для того чтобы при снятии в следующий раз испытать меньше проблем, рекомендую нанести тугоплавкую смазку на внутреннее посадочное место барабана для предотвращения его закисания на ступице.
Отзывы владельцев
Сборка тормозных колодок
На видео часто показывают только демонтаж и износ деталей. Сборка производится в обратном порядке, только изношенные детали следует заменить новыми. Если вы первый раз самостоятельно делаете ремонт автомобиля, то снимите все на телефон и используйте видео как памятку. Тогда у вас не будет проблем со сборкой узлов. Проверьте, чтобы храповик тормоза был хорошо зафиксирован и при каждом нажатии проворачивал трещотку гайки.
После сборки проверьте вращение колеса. Оно должно быть бесшумным и плавным. После этого подсоедините ручной тормоз и включите его. Он должен жестко держать колесо.
голоса
Рейтинг статьи
Ремонтный комплект
Замена своими руками требует особого внимания к соответствию набора ремкомплекта и деталей, которые стоят на вашем Шевроле Авео.
Обратите внимание на длину штырей, направление насечки трещотки, размеры диаметров вилок, состояние пружин и в какую сторону загнуты крючки на фиксаторах. Часто одноразовые шайбы не входят в ремонтный комплект. Замена их на Шевроле Авео обязательна при каждой разборке узла колодок
Поэтому следует закупать их отдельно и желательно с запасом
Замена их на Шевроле Авео обязательна при каждой разборке узла колодок. Поэтому следует закупать их отдельно и желательно с запасом
Часто одноразовые шайбы не входят в ремонтный комплект. Замена их на Шевроле Авео обязательна при каждой разборке узла колодок. Поэтому следует закупать их отдельно и желательно с запасом.
Устройство тормозной системы автомобилей Шевроле Авео
По мере износа тормозных колодок, при увеличении зазора рабочего хода колодок регулирующий механизм при увеличении хода тормозных колодок, хода пружины регулировочного механизма достаточно повернуть регулировочную гайку на один зуб поворачивает зубчатую регулировочную гайку на угол, достаточный для восстановления правильного зазора. При установке тормозного барабана нужно установить такую длину регулирующей распорки, чтобы тормозные колодки не препятствовали установке тормозного барабана.
Для регулирования зазора между колодками и барабаном Шевроле Авео следует привести в действие регулирующий механизм, нажав на педаль тормоза достаточное количество раз не менее 10 раз , до тех пор, пока не прекратится звук колебания регулировочной пружины на регулировочной гайке.
После регулировки заднего барабанного тормоза необходимо произвести регулировку натяжения троса стояночного тормоза. Схема гидравлического цилиндра заднего барабанного тормоза Шевроле Авео 1. Корпус гидравлического цилиндра, 6. Клапан удаления воздуха, 7. Пружина Замена задних тормозных колодок Шевроле Авео Поднимите автомобиль. Ослабьте трос стояночного тормоза.
Открутите гайку и снимите и барабан.
При установке затяните гайку моментом Нм Отсоедините возвратную пружину передней установленной перед осью заднего колеса задней тормозной колодки Шевроле Авео. Снимите верхнюю стяжную пружину. Снимите пружины, прижимающие задние колодки к тормозному щиту, для чего нажмите на наружную шайбу пружины и, повернув шайбу на четверть оборота, выведите ее из зацепления со стяжным пальцем пружины.
Извлеките регулируемую распорную штангу.
Замена передних тормозных колодок Шевроле Авео Т250
Снимите задние тормозные колодки Шевроле Авео с нижней стяжной пружиной. После снятия и установки тормозного барабана и тормозных колодок выполните регулировку заднего барабанного тормоза. Отпустите рычаг стояночного тормоза.
Сдвиньте передние сиденья вперед. При вдавливании поршня тормозного суппорта следите за тем, чтобы не повредить пыльник поршня. Установка производится в обратном порядке. При необходимости вдавите поршень тормозного суппорта.
Снятие и установка тормозного суппорта Поднимите автомобиль. Отметьте положение передник колес относительно ступиц и снимите колеса.
Выкрутите винты крепления кронштейна тормозного суппорта к поворотному кулаку. При установке затяните моментом 95 Нм.
Снимите тормозной суппорт в сборе. Разборка и сборка тормозного суппорта Авео Т Снимите суппорт в сборе.
Открутите винты крепления направляющих суппорта и извлеките направляющие суппорта. Снимите тормозные колодки вместе с пружинами.
Выкрутите клапан удаления воздуха из корпуса тормозного суппорта. Сжатым воздухом вытолкните поршень из корпуса. Снимите наружный пыльник поршни тормозного суппорта. Извлеките внутреннее уплотнение из полости корпуса. Замена тормозных дисков Всегда меняйте одновременно оба тормозных диска новыми.
Снимите тормозной суппорт в сборе и зафиксируйте его так, чтобы не возникало нагрузки на тормозной шланг. Если ход педали не изменится, то отремонтировать регуляторы или заменить неисправные детали.
Износ накладок задних тормозов Проверить остаточную толщину накладок, при необходимости заменить. Износ тормозных колодок передних или задних Заменить в комплекте на одну ось. Попадание воздуха в гидропривод тормозов Удалить воздух.
Западание педали тормоза под действием постоянного усилия педаль уходит до пола кузова Утечка в гидроприводе тормозов Заполните бачок до верхней отметки и попросите помощника нажать на педаль тормоза. Осмотрите суппорты тормозов, колесные цилиндры, шланги, штуцера, трубки и ограничители давления тормозов дозирующие клапаны , установите места течи. Первая позволяет контролировать скорость автомобиля при повседневной езде.
С помощью ножной педали здесь дозируется усилие на колесные механизмы Шевроле Авео, благодаря чему можно выбирать скорость замедления автомобиля или же полностью остановить его. Стояночная и аварийная являются одним и тем же механизмом, но при рассмотрении их с разной стороны выполняют разные функции. Стояночной системой называется тот самый ручник, рычаг которого нашел свое место слева от водительского сидения.
В качестве аварийной он используется в качестве способа, с за счет которого можно избежать аварии, когда рабочая тормозная система. Стояночная тормозная система используется в качестве фиксатора Шевроле Авео в одном положении при длительных стоянках. Все они имеют различное устройство, которое мы и рассмотрим в следующем разделе.
Какие лучше задние тормозные колодки на Шевроле Круз
Перед тем как выбрать лучшие (для конкретного случая, конечно) задние колодки на Круз, желательно убедиться в исправности элементов тормозной системы.
Задние тормозные колодки.
На долговечность фрикционных накладок, шумы и скрипы при торможении, эффективность работы могут влиять не только сами колодки, но и:
- состояние тормозных гидравлических магистралей и шлангов;
- качество и состояние демпферных и удерживающих пластин заднего суппорта;
- плотность и герметичность манжеток, пыльников;
- состояние тормозного диска;
- элементы регулировки и распределения тормозного усилия.
Любая из подобных неисправностей может привести к неравномерному износу задних колодок на Крузе, появлению шума при срабатывании тормоза и неэффективности работы. Приступать к выбору новых колодок стоит только после полной диагностики системы.
Заводские колодки
фирменные колодки с каталожным номером GM 13319294
С завода на Шевроле Круз устанавливают фирменные GM-овские задние колодки с каталожным номером GM 13319294.
Если мы принимаем решение доверять только оригинальным колодкам, нужно быть готовым попрощаться с 3500 рублями как минимум. Дороговато. Поэтому сделаем небольшой обзор не оригинальных, но неплохих задних колодок для Шевроле Круз.
Ищем замену оригиналу задних колодок на Круз
Дело здесь не только в цене. Каждый комплект колодок получает свои уникальные свойства благодаря разработкам новых материалов фрикционов. К примеру, дорогие задние колодки Otto Zimmermann отличаются большей мягкостью и меньшим уровнем шума. Их цена — в пределах 3 тысяч, а отзывы о них очень лестные.
Подешевле
Есть колодки и подешевле:
- Корейские колодки Sangsin brake(могут продаваться под брендом HI-Q) ) с ценой около 1900 рублей за комплект. Считаются долговечными, но жестковатыми. При агрессивном стиле езды вполне устроят, их хватит на 40–50 тысяч, но спокойному водителю может быть некомфортно. При покупке обязательно проверяем подлинность, поскольку марка раскрученная и появляется море подделок.
Корейские колодки Sangsin brake SP1362 HP1362.
Ferodo Premier FDB195.
FRIXA Premium S1.
Однако и Дженерал Моторз сами колодок не производят, а это значит, что в коробке с надписью Original GM parts могут быть колодки одной из этих фирм, чаще всего — Sangsin, но цены могут прыгать от 3 до 6 тысяч за комплект, да и артикулы фирменных колодок могут быть разными: 13412810 (от 5,3 тысячи), 13301207 (около пяти тысяч), 13411380 для 15-дюймовых дисков, 13319294 — для двухлитровых Шевроле Круз с дисками на 16 дюймов.
