Как снять головку блока цилиндров? 16 последовательных этапов и особенности процедуры

Перед снятием головки цилиндров обратить внимание на следующее:

• Головку цилиндров снимать только на холодном двигателе.
• Головка цилиндров для восьмицилиндровых двигателей имеет отличную конструкцию от головок цилиндров, выпущенных после 1978 года для тех же двигателей.
• При повреждениях привалочной плоскости гоповки цилиндров ее можно профрезеровать.
• Каждая головка цилиндров фиксируется на блоке цилиндров двумя установочными штифтами и крепится 18 болтами, по 6 болтов на каждый цилиндр.
• Прокладка головки цилиндров 3.5 и 4.5 литровых двигателей отличаются друг от друга диаметром отверстия цилиндров. Кроме того, конструкция прокладок изменялась в течение года, поэтому при покупке прокладки обязательно указывайте номер двигателя.
• В процессе эксплуатации подтягивание болтов крепления головки цилиндров не требуется.
• Крепление головки цилиндров производится только на холодном двигателе.
• Резьба болтов крепления головки цилиндров покрыта слоем никеля: во избежание повреждения резьбы в блоке при замене использовать только такие болты.
• Для защиты резьбы рекомендуется использовать пасту «Helicoil».
• Снятие и установку головки цилиндров можно выполнять на двигателе, установленном на автомобиле.
• Капот автомобиля поставить в вертикальное положение как при снятии двигателя.
• Отсоединить провода от аккумуляторной батареи.
• Слить охлаждающую жидкость из системы охлаждения, отвернув сливные пробки с левой и правой стороны блока цилиндров.
• Снять топливные трубки.
• Отвернуть болты крепления выпускных трубопроводов на обоих головках цилиндров.
• Повернуть коленчатый вал двигателя до ВМТ в 1-м цилиндре. При этом метка на торцевой стороне поверхности блока цилиндров и нулевая отметка на шкиве должны совпасть как показано на рисунке.

• В автомобилях с регулируемой подвеской колес отвернуть четыре болта крепления насоса гидросистемы подвески, снять насос вместе со шлангами и отвести в сторону. Снять детали привода гидросистемы.
• Краской нанести метки на звездочки распределительных валов и цепь привода, даже если снимается только одна головка цилиндров.

• Отвернуть болт крепления звездочки на распределительном валу, удерживая распределительный вал в средней части от проворачивания ключом в средней части или между зубьями звездочки и цепью привода поставить стопор соответствующей формы. Болт крепления до конца не отворачивать.
• Снять звездочку с распределительного вала, при необходимости, легкими ударами молотка с пластмассовой рабочей поверхностью, затем отвернуть болт крепления звездочки. Во избежание соскакивания цепи с других звездочек цепь закрепить.

Когда необходимо ремонтировать головку?

Работы по демонтажу, ремонту и установке ГБЦ в автомобиле могут потребоваться при таких неисправностях:

1. На щупе для диагностики уровня моторной жидкости либо под пробкой для ее залива образуется белая эмульсия. Это говорит о пробитии прокладки ГБЦ либо повреждении корпуса головки (появлении трещин) и попадании хладагента в систему смазки. Эмульсия может быть еле видна.
2. Из глушителя автомобиля стал выходить густой и белый дым, при заведенном силовом агрегате могут прорываться капли жидкости. Скорее всего, это хладагент и его попадание в выхлопную систему связано с повреждением цилиндров. Уровень антифриза будет снижен, а появление пара может обуславливаться перегревом ДВС и повышенным содержанием конденсата. Но если белый дым выходит постоянно, это говорит о пробитии прокладки ГБЦ.
3. На поверхности антифриза в расширительном резервуаре возникли масляные пятна либо жирная пленка, ее наличие может проявиться в радиаторном устройстве. Попасть в охлаждающую систему моторная жидкость могла через трещины в прокладке или самой головке блока. Исключением являются автомобили, владельцы которых выполняют промывку охладительной системы отработанными моторными жидкостями. Разумеется, делать этого нельзя.
4. В горловину радиаторного устройства могут попадать мелкие пузырьки. Это говорит о том, что отработавшие газы из выхлопной системы попадают из камеры сгорания в охладительную систему. Где-то имеется повреждение или дефект, есть вероятность, что в самой прокладке либо на структуре головки блока. Если пузырьки образуются при замене расходного материала, то это нормально. Но если их образование наблюдается регулярно, требуется диагностика силового агрегата.
5. Через поврежденную прокладку в головке блока пробиваются отработавшие газы. Такая проблема происходит редко, но ее можно легко диагностировать. Надо только присмотреться.
6. Из-под прокладки ГБЦ стала подтекать моторная жидкость. Проблема может заключаться в некачественной затяжке винтов головки блока. Эту процедуру надо выполнять в определенной последовательности, в противном случае можно сорвать резьбу и сломать шпильки. Процесс затяжки должен производиться с использованием динамометрического ключа.
7. Если имеется пробой прокладки или головка повреждена непосредственно между цилиндрами, определить это будет сложно. К признакам такой неисправности можно отнести увеличение расхода горючего и падение мощности силового агрегата. Проблема может сопровождаться уменьшением компрессии в одном либо нескольких цилиндрах, обычно это происходит в соседних устройствах.

О необходимости проведения ремонта ГБЦ подробно рассказал канал «Теория ДВС».

Притирка клапанов

Клапана желательно очистить от нагара и притереть. Клапана притирают при помощи дрели. Соединение дрели с клапаном не должно быть жестким. Желательно использовать резиновый шланг. Он быстро выходит из строя и его приходится менять но это того стоит. При жестком соединение возможна не правильная посадка клапана в седло. В момент соединение клапана с седлом должен происходить удар клапана и его одновременное проворачивание.

Правильная притирка клапанов считается при помощи коловорота со стороны шляпки клапана. При этом с обратной стороны необходимо установить слабую пружину что бы клапан отрывался от седла. Это самый надёжный способ притирки, но очень неудобный. Потому что приходится придумывать какой то паз чтобы коловорот смог проворачивать клапан. Самый  простой способ это вырезать резиновый пятак с прорезью под коловорот. Для этого хорошо подходит транспортерная лента. И приклеить её к клапана при помощи расплавленной смолы. Это самый простой и доступный способ.

Посте притирки необходимо тщательно очистить клапана и седла от абразива который применялся при притирке. Бывали случаи когда забывали это сделать, в результате клапана с седлами приходили в негодность. Головку после притирки необходимо промыть и тщательно продуть воздухом. После этого клапана можно устанавливать на место. Предварительно требуется установить новые масло съёмные колпачки. И запрячь их в пружины при помощи съёмника клапанов.

Когда клапана установлены на место устанавливаются коромысла. После того как притянуться гайки необходимо их застопорить. Если гайки расслабятся то кронштейн вала коромысел начнет двигаться. В результате будут обламываться шпильки с определенной периодичностью.

Основные правила при замене прокладки ГБЦ

Замена прокладки ГБЦ тянет за собой слив жидкостей и демонтаж узлов, не рекомендуется использовать повторно старую прокладку и болты даже если они выглядят вполне нормально.

После удаления старой прокладки и очистки поверхности от следов уплотнения необходимо проверить плоскость головки блока цилиндров.

Проверить геометрию можно при помощи поверочной (лекальной) линейки и щупов. Линейку ставят ножевой опорой в продольном и поперечном направлении.

Для прокладок ГБЦ из многослойной стали допустимы такие максимальные зазоры: менее 0,5 мм на расстоянии 400 миллиметров и менее 0,3 мм на расстоянии 100 миллиметров.

Если после проверки прокладка остается в допуске, то плоскость в порядке и дальнейшая подготовка сводится только к обезжириванию поверхности. Если зазор более 0,5 мм, то рекомендуем шлифовку или фрезеровку поверхности.

Подготовка и монтаж прокладки ГБЦ

Когда мы убедились что поверхность ровная а блок целый и не содержит трещин или раковин, то можно приступать к монтажу прокладки.

Все технологические отверстия тщательно очищаются и продуваются сжатым воздухом для удаления возможных отложений и пыли. Поверхность обезжиривается.

Далее устанавливаем новую прокладку. Производители прокладок для надежности вокруг отверстий наносят эластомерный состав, который при монтаже заполняет все мельчайшие неровности блока. При повторной установке эластомерное покрытие уже не имеет прежние герметизирующие качества.

Но даже новая прокладка не даст 100% гарантии качества герметизации на весь срок службы двигателя. Для достижения 100% герметизации и увеличения времени до следующей замены прокладки ГБЦ, компания Permatex. Inc разработала свои составы для уплотнения прокладки ГБЦ.

Еще в 1915 Констант А. Бенуа (основатель фирмы), применил свой экспериментальный состав на автомобиле гонщика Ральфа де Пальма в 24-часовой гонке на трассе в Шипсхед Бей. Механик гонщика обратился к господину Бенуа после того как прокладка прогорела в четвертый раз.

После обработки прокладки составом разработки г-н Бенуа машина прошла дальнейший путь без проблем с прокладкой.

На сегодняшний день продукты Компании Перматекс прописаны в ОЕМ-спецификациях всех крупных производителей не только гражданской автомобильной техники, но и имеет сертификаты на поставку своих разработок для армии США.

Для вас доступно и вы можете применить:

Клей-герметик Permatex High Tack Gasket Sealant – наносится кистью тонким слоем на прокладку.

Состав универсален – кроме герметизации прокладок его можно использовать как герметик штуцеров трубопроводов или герметик бортов бескамерных шин.

Также вы можете использовать Permatex High Tack как защиту металла или электрических разъемов от коррозии.

Герметик в аэрозоле Permatex High Tack Spray-A-Gasket Sealant – подобный предыдущему составу, но уже в баллоне под давлением.

Если наносите герметик под давлением, то это позволяет создать тонкий сплошной слой уплотнителя на прокладке. А постоянная остаточная липкость герметика помогает точно позиционировать и удерживать на месте даже тяжелые многослойные металлические прокладки.

И наконец для самых современных мн огослойных би-металлических прокладок ГБЦ, которые всё чаще встречаются на современных автомобилях. Компания Permatex. Inc. выпустила Спрей-прокладка с медью Permatex Copper Spray-A-Gasket Hi-Temp Sealant .

Медный наполнитель в этом уплотнителе помогает стальной прокладке быстрее отвести избыточное тепло от камеры сгорания. Состав герметика рассчитан на постоянный контакт с любым топливом и любой температурой двигателя.

Если нет гарантии что купили качественную прокладку, то возможно наш герметик ей поможет.

А еще, если совсем туго, есть возможность сохранить старую прокладку при помощи наших уплотнителей. Видео ниже. (Но данную процедуру вы делаете только на свой страх и риск). Видео из youtube, автор Demon_Bull_Ch

Установка ГБЦ Камаз

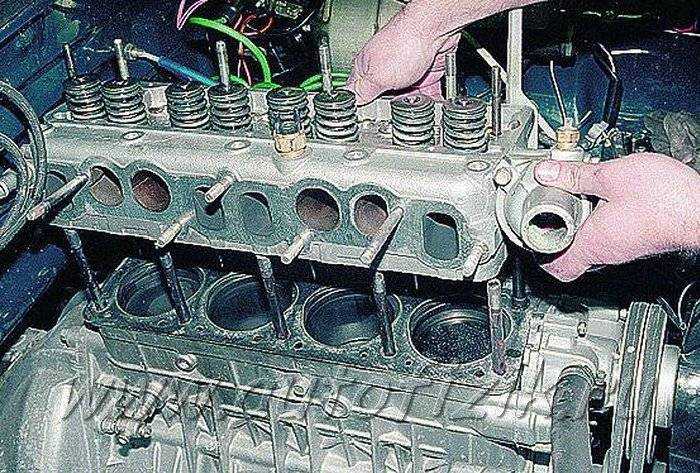

Собранную головку устанавливают на двигатель.

Установка прокладок ГБЦ

Предварительно требуется установить прокладки. Ранее каналы системы охлаждения уплотнялись так называемыми присосками. Они вставлялись в три водяных канала головки а плоская х часть была обращена к блоку двигателя. И также ставилась резиновая прокладка. По всей плоскости прилегания головки. Она выполняла роль пыльника. Что бы грязь и пыль не попадали под головки не вызывали коррозию.

На современных двигателях устанавливается плоска резиновая прокладка с металлическим каркасом. Она выполняет общую роль как прокладки охлаждающей жидкости так и пыльника.Единственно что осталось неизменным это резиновое колечко которое ставится в выступ масленого канала. О этом колечке не в коем случае забывать нельзя. Какие прокладки лучше старого или нового образца трудно сказать. Скорее всего дело в аккуратности при сборке. И дальнейшей эксплуатации двигателя.

Установка фторопластового кольца

На двигателях оснащенных турбокомпрессорами дополнительно устанавливается фторопластовое колечко. Его необходимо аккуратно установить внутрь компрессионного (газового) кольца. Так чтобы при переворачивании головки оно не смогло выпасть. Это кольцо служит дополнительным уплотнением. Что бы предостеречь прорыв газов.  из под газового кольца. Потому что турбины закачивают больший объём воздуха. Это приводит к более полному сгоранию топлива. И как следствие повышает температуру горения в камере сгорания. Дополнительное фторопластовое кольцо уплотняет соединение между головкой и гильзой.

После того как установлены прокладки необходимо вставить на свои места штанги толкателей. Делать это нужно аккуратно если штанга не попадет в своё посадочное место внутри двигателя может провалиться в в поддон и достать его без снятия поддона будет очень тяжело. Штангу необходимо вставить и после этого немного приподнять и опустить на свое место. Как бы убедиться что она стоит правильно.

Теперь необходимо одеть головку , так чтобы штанги вошли в свои каналы и уперлись в регулировочные винты коромысел. Также выступ масленого канала с надетой на нем резиновым колечком должен попасть в отверстие головки блока. Головка должна сесть на свое место без особого усилия. Если кулачки распредвала будут направлены на открытие впускного или выпускного клапана. Штанги упрутся в коромысла. И не дадут сразу плотно прижаться головке . ничего страшного. После того как вставятся болты крепления головки и будут закручиваться пружины клапанов сожмутся.  Клапана станут в открытое положение . Это не помешает притягиванию головки.

Можно. прокрутить коленчатый вал. Штанги опустятся вниз и головка плотно прижмется к гильзе

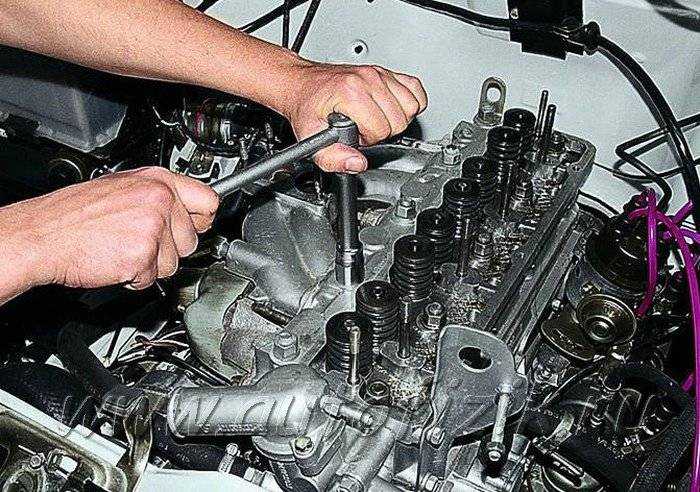

Самое важное на начальном этапе притягивания головки равномерно её выставить по плоскости гильзы. Если какой то болт сильнее будет притянут

То получится рычаг. И после того как будет притягиваться противоположный болт возникнет большое усилие которое может привести к отрыву головки болта. По этому первоначально нужно добиться при помощи притягивания болтов равномерного расположения головки относительно гильзы. Протяжку болтов необходимо провести с помощью динамометрического ключа.

Причины появления дефектов

Предназначение головки заключается в образовании горючей смеси из воздуха и топлива, которая создается в камерах сгорания. Она используется для воспламенения и движения автомобиля. ГБЦ, как и другой узел машины, не застрахован от дефектов. Неисправности могут возникать спонтанно либо в результате дорожно-транспортного происшествия или износа узла.

Все поломки связаны с:

• браком при производстве ГБЦ;
• высокой нагрузкой на узел;
• некорректным либо недостаточным техническом обслуживании;
• некачественной смазкой внутренних компонентов устройства;
• отсутствием защиты от замерзания либо коррозии в контуре хладагента.

Осмотр головки

Прежде чем произвести установку ГБЦ Камаз на место после проведенного ремонта их обязательно необходимо осмотреть. По следующим причинам.

Состояние компрессионного кольца

Газовое компрессионное кольцо может просесть. Или появится люфт и кольцо будет двигаться на своем месте. В результате того что разбито посадочное место

На это обязательно необходимо обратить внимание. Кольцо должно выступать выше уровня головки  0,122-0,230 мм и разность показаний замеров по длине кольца не должна превышать 0,08 мм

В противном случае кольцо необходимо поменять. Для его снятия предусмотрены пазы с помощью которых кольцо можно вынуть с посадочного места.

Седла клапанов

Второе на что обязательно необходимо обратить внимание это состояние седел клапанов. на седлах может образоваться трещина

Или седло может просесть в своем посадочном месте и разболтаться. Для того чтобы в это убедиться необходимо распрячь клапана. Также возможно образование выработки в направляющих втулках клапанов. С этим разобраться сложнее. Замена направляющих на головках автомобиля камаз сложная задача. Они очень тяжело выпрессовываются. Делать это самостоятельно не  советую. Специалисты не охотно берутся за ремонт камазовских головок. Именно по этой причине. И назначают цену немного менее, чем стоит новая головка. Поэтому здесь горячиться не нужно. Если люфт небольшой, то направляющие лучше не трогать. Попробовать установить новые клапана . Если люфт все равно большой попробовать найти другие головки. Это будет дешевле и надёжнее.

В каких случаях приходится снимать головку блока двигателя

По многим причинам приходится разбирать газораспределительный механизм и головку в целом. Это не мелкотекущий ремонт, как замена предохранителя омывателя. Такой ремонт серьезный, который влияет на всю работу двигателя. Такими причинами могут быть:

1. Нарушена целостность прокладки между БЦ и ГБЦ. Это самая частая причина. Прокладка прогорает в результате перегрева двигателя авто.
2. Микротрещины в блоке цилиндров или головке БЦ. Это становится понятным, если куда-то уходит, например, охлаждающая жидкость, когда снаружи не видно никаких потеков, а жидкость уменьшается, то, значит либо прогорела прокладка, либо треснула головка мотора.
3. Во время проведения ремонта деталей газораспределительного механизма и проведения капитального ремонта ДВС, например, замена маслосъемных колец и поршней, шатунов, пальцев, клапанов, гильзовка цилиндров и т.д.
4. Также, стало популярным среди любителей новшества, снимать ГБЦ даже, если нет никаких поломок. Снимают для того, чтобы усовершенствовать и доработать, в общем, делают тюнинг.

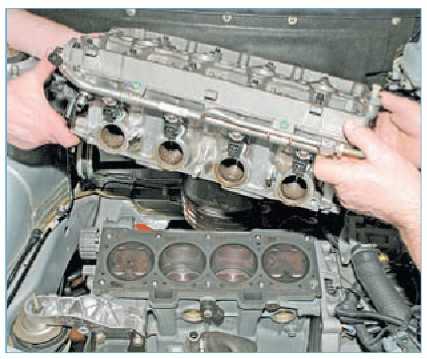

Разборка и снятие головки блока цилиндров.

Для начала необходимо определить техническое состояние головки блока цилиндров, после чего ее снимают с двигателя.

Существуют операции, которые можно проводить без снятия головки блока цилиндров, такие как: замена уплотнений, маслосъемных колпачков. Для проведения профессионального ремонта головки блока цилиндров необходимо использовать набор, состоящий из: прокладок, сальников и т.д.

Перед снятием головки блока цилиндров обязательно не забудьте проверить положение коленчатого вала и распределительного вала по меткам. При проведении ремонта на двигателях отечественного производства такая операция не является обязательной, что нельзя сказать про двигатели иностранного производства, где необходимо придерживаться наивысшей точности с нанесением дополнительных меток. Подробнее о технологии снятия головки блока цилиндров можно узнать в руководстве по эксплуатации и ремонту автомобилей для конкретных моделей.

Общие приемы, которые используются при снятии головки блока цилиндров

— При отвертывании болтов крепления головки блока цилиндров, необходимо ослабить их на пол или один оборот (операция проводится с середины в стороны), после чего болты выворачиваются полностью (эти операции позволяют избежать коробления головки во время откручивания болтов из-за неравномерности усилий, возникающих в процессе отворачивания);

— Если болты головки блока цилиндров имеют шлицы, обязательно очистите их от нагара (такая предусмотрительность поможет вам правильно надеть ключ на болт и не приведет к срыву ключа).

— Проследите за схемой вакуумных соединений, если такой схемы у вас нету зарисуйте ее, во избежание ошибок при сборке.

— После разборки головки блока необходимо разобрать и вынуть клапаны и заменить прокладки коллекторов.

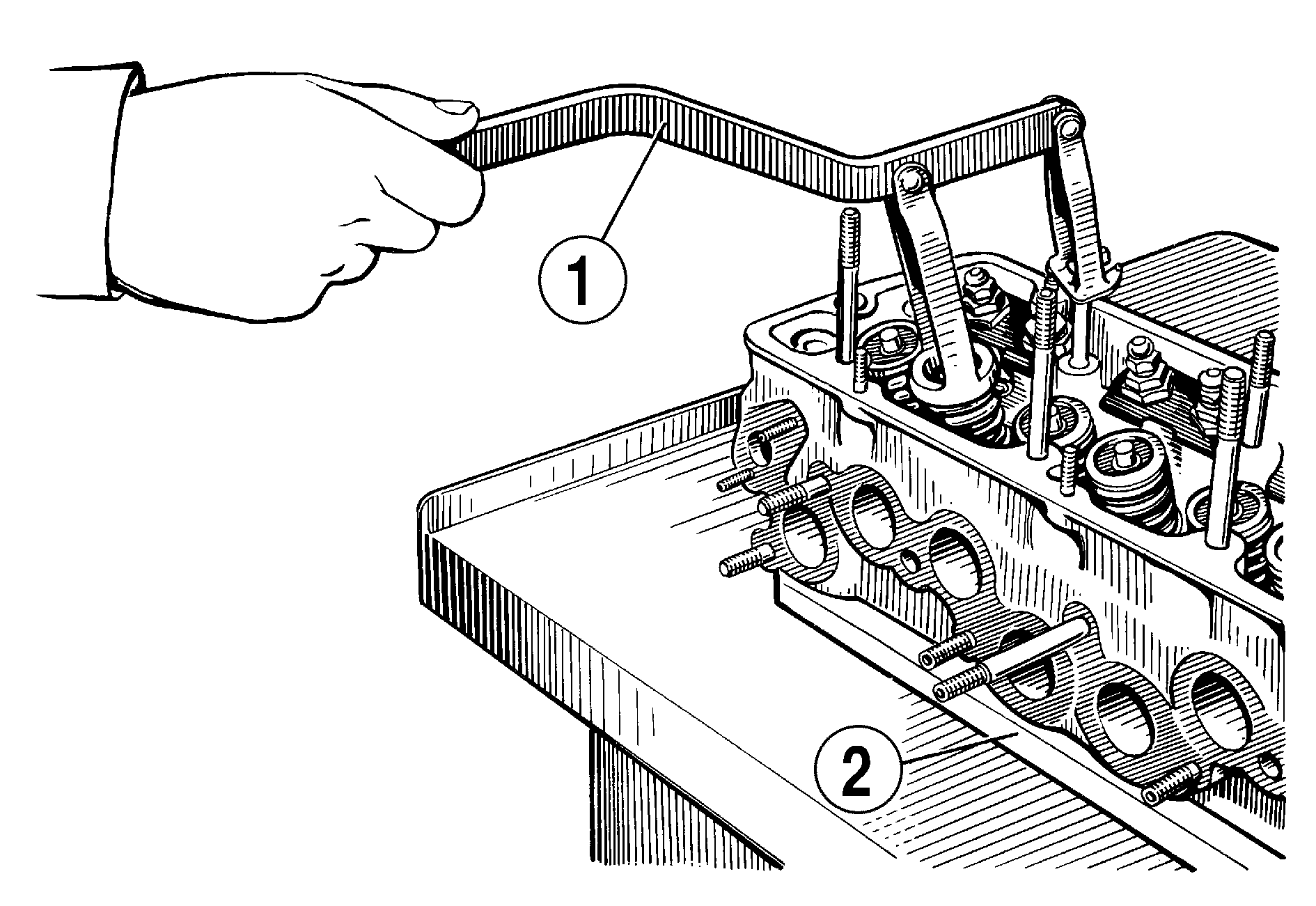

— Снять пружины клапанов (для снятия пружин клапанов используют рычажные приспособления).

Для разборки головки блока можно приобрести автоматизированный стенд, но цена такого стенда будет очень высока, поэтому можно воспользоваться съемниками ВАЗ, которые часто подходят для разных иностранных автомобилей.

Есть и другие способы например, сильным ударом молотка ударить по тарелке пружины клапана через стальную трубу, что приведет к повреждению стержня клапана и образования на нем осечек, как раз в том месте, где ходит масляный колпачок.

После разборки головка блока цилиндров подвергается полной очистке и вымывается, старые прокладки удаляются. Затем проводят дефектацию головки блока цилиндров, чтобы определить объем предстоящих работ. Для этого с помощью специальных инструментов выполним некоторые измерения.

Дефектация головки блока цилиндров

Для проверки технического состояния головки блока цилиндров необходимо использовать набор измерительных инструментов.

Контроль размеров и параметров головки блока цилиндров

1. С помощью специальной лекальной линейки и набора щупов проводим замеры нижней плоскости головки блока цилиндров. Максимальная допустимая толщина щупа должна быть в пределах 0,05-0,06 мм.
2. С помощью микрометра измеряют износ опорных шеек кулачкового вала и его подшипников.
3. С помощью нутромера замеряют диаметры шеек. Зазор в подшипнике не должен превышать 0,10 мм., (если на контролируемой поверхности обнаруживаются  риски, царапины, задиры распределительный вал подлежит замене и головка блока ремонту).
4. С помощью микрометра замеряют диаметр стержня клапана в верхней и нижней части. Износ стержня верхней и нижней части  не должен превышать 0,02-0,03 мм. Если износ составляет больше 0,02-0,03 мм. клапан подлежит замене.
5. Направляющие втулки замеряют нутромером (зазор не должен превышать 0,07-0,08 мм.). Если зазор находится в больших пределах, направляющие втулки меняют или ремонтируют.
6. Далее визуально определяем износ седел клапанов, толкателей, рычагов, коромысел, кулачков и других частей головки блока цилиндров.
7. Осмотреть головку блока цилиндров на различные дефекты, типа трещин и нагара.

Если трещина в камере сгорания, или ее стенки повреждены, то головка проверяется на герметичность. Для проверки головки блока на герметичность используют специальные – опрессовки.

1. Если обнаружена трещина головки блока цилиндров  ее необходимо купить и заменить или отремонтировать.

Ремонт трещин головки блока цилиндров это сложная процедура, которая требует совершенных и дорогих ремонтных технологий. Поэтому, если вы любитель надежности, лучше купите и замените головку блока цилиндров.

Решать вам.

Ремонт головки блока цилиндров стоимость 50-400 долларов.

Стоимость головки блока цилиндров двигателя: 200-2000 долларов.

Методы диагностики

При обнаружении прямых или косвенных признаков перед автовладельцем возникает новая задача. Ему необходимо разобраться в том, как проверять прокладку ГБЦ на предмет пробоя.

Всего существует несколько методов. Причём диагностика достаточно простая, и её можно применять в гаражных условиях. Опыт здесь не играет ключевой роли, поскольку с поставленной задачей справятся и начинающими автомобилисты.

Если вам интересно и необходимо знать, как проверить, была ли пробита на двигателе автомобиля прокладка ГБЦ, выполните следующие манипуляции. Любой из представленных методов подходит для получения точного ответа касательно целостности и текущего состояния уплотнителя между блоком и головкой.

1. Визуальный осмотр. Наиболее простой вариант, как самому можно определить, что на двигателе пробита или изношена прокладка ГБЦ. Здесь нет определённого и строгого алгоритма действий. Неисправность определяют просто путём визуального наблюдения. Сначала нужно запустить двигатель, открыть капот и присмотреться к области соединения блока и головки. Если через щели выходит даже небольшой объём дыма, проблема есть. Также можете прислушиваться к поведению мотора, который может начать выдавать нехарактерные звенящие звуки.
2. Проверка радиатора и расширительного бачка с ОЖ. Ещё обязательно проверяется горловина, с помощью которой в рамках планового ТО заливается новое моторное масло. Метод тоже визуальный. Просто открутите все крышки и внимательно на них посмотрите. Не забудьте заглянуть внутрь бачка. Если жидкость охлаждения проникла в мотор, на крышке маслозаливной горловины, вы увидите характерную рыжую эмульсию. Если масло оказалось в антифризе, тогда маслянистые пятна появятся на крышке радиатора или же расширительного бачка.
3. Наблюдение за выхлопной трубой. Запустите двигатель. Можете попросить помощника немного погазовать, чтобы увеличить объём выходящего дыма из выхлопной трубы. Если вы видите на выходе дым белого цвета, фактически являющийся паром, проблема с пробитой прокладкой наверняка есть. При использовании антифриза через трубу обычно выходит дым белого цвета с характерным сладким оттенком. Дополнительно загляните в расширительный бачок с ОЖ. Если уровень постепенно падает, тогда вы вероятно диагностировали пробой прокладки. Хотя признак считается косвенным.
4. Проверка наличия выхлопа в системе охлаждения. Чтобы сделать это, можно воспользоваться одним из 2 методов. Первый способ предусматривает откручивание крышки на радиаторе или расширительном бачке. Если внутри наблюдается активное бурление, это плохой признак. Второй метод заключается в применении воздушного шарика или обычного презерватива. Изделие натягивается на горловину бачка, сняв перед этим крышку. Затем запускается двигатель при оборотах около 3-5 тысяч в минуту. Если шарик или презерватив надувается (быстро или медленно), произошла разгерметизация. То есть в ближайшее время потребуется заменить прокладку.

Все методы используются уже не один десяток лет, но продолжают оставаться эффективными, простыми и достаточно точными. Да, вы можете потратить лишние деньги и отправиться на диагностику в автосервис. Но чтобы сэкономить, лучше самому определить неисправность, а далее уже поручить замену мастерам или сделать всё своими руками.

Самостоятельная замена прокладки потенциально сложна и тяжело выполнима без наличия соответствующего опыта и специального инструмента. Также не стоит доверять гаражным СТО, не имеющим лицензии. Тут лучше потратить больше денег, но отдать машину в надёжные руки специалистам, которые предоставят гарантии на выполненную работу.

Особенности снятия ГБЦ

Далеко не всегда ГБЦ легко снимается со своего посадочного места. Причиной этому служит расплавившаяся при перегреве прокладка головки или перезатянутые крепления. Проблему можно попробовать решить при помощи постукивания по головке при помощи проставки из дерева. Равномерное простукивание со всех сторон чаще всего решает проблему, если она была вызвана припеканием прокладки ГБЦ. Ещё одним распространённым способом демонтажа деталей выступает отмачивание крепежей в WD-40. Чаща всего после этого проблема полностью исчезает, а детали во время демонтажа не получают повреждений. Если возникли сложности и нет уверенности в своих силах, то лучше подумать об обращении в сертифицированный центр либо вызове квалифицированного мастера.

Неисправности, когда требуется снятие и установка ГБЦ

Существует ряд неисправностей, по причине которых ГБЦ ВАЗовской «шестёрки» приходится демонтировать с автомобиля для дальнейшей диагностики или ремонта. Остановимся на них детальнее.

Прогорела прокладка

О том, что прокладка ГБЦ вышла из строя (прогорела или её пробило), свидетельствуют следующие признаки:

• появление подтёков или прорыв газов на стыке между блоком двигателя и головкой. При таком явлении в работе силовой установки появляются посторонние шумы. При разрыве внешней оболочки уплотнителя могут появляться следы смазки или охлаждающей жидкости (ОЖ);

• образование эмульсии в моторном масле. Происходит такое при попадании охлаждающей жидкости через прокладку в масло либо при образовании трещины в БЦ;

• появление белого дыма из системы выхлопа. Белый выхлоп возникает при попадании ОЖ в камеру сгорания мотора. В такой ситуации уровень жидкости в расширительном бачке постепенно снижается. Несвоевременный ремонт может привести к гидроудару. Гидроудар — неисправность, которая вызвана резким повышением давления в подпоршневом пространстве;

• попадание смазки и/или отработавших газов в систему охлаждения двигателя. Выявить попадание смазки в ОЖ можно по наличию масляных пятен на поверхности жидкости в расширительном бачке. Кроме этого, когда нарушается герметичность прокладки, в бачке могут появиться пузыри, свидетельствующие о проникновении в систему охлаждения отработавших газов.













Видео: повреждение прокладки ГБЦ

Повреждение привалочной плоскости ГБЦ

К образованию дефектов привалочной поверхности головки блока могут приводить такие причины:

• продолжительная работа силового агрегата;
• перегрев мотора;
• некачественная охлаждающая жидкость.

Дефекты такого рода устраняются путём обработки плоскости, с предварительным демонтажем головки.

Повреждение привалочной плоскости на примере ГБЦ «Калины»

Трещины в головке блока

Основными причинами, которые приводят к появлению трещин в ГБЦ, являются перегрев мотора, а также неправильная затяжка крепёжных болтов при монтаже. В зависимости от характера повреждений головку можно отремонтировать с помощью аргоновой сварки. При серьёзных дефектах ГБЦ придётся заменить.

Перегрев мотора может привести к появлению трещины на ГБЦ

Износ направляющих втулок

При большом пробеге двигателя или применении некачественного моторного масла, направляющие втулки клапанов изнашиваются, что приводит к нарушению герметичности между седлом и тарелкой клапана. Основным признаком такой неисправности является повышенный расход масла, а также появление сизого дыма из выхлопной трубы. Проблема устраняется путём замены направляющих втулок.

Износ сёдел клапанов

Сёдла клапанов могут изнашиваться по нескольким причинам:

• использование низкокачественного топлива;
• большой пробег двигателя;
• неправильная установка зажигания.

Неисправность решается правкой либо заменой сёдел. Кроме этого, в обязательном порядке проверяется система зажигания.

Дефекты седла приводят к неплотному прилеганию клапана и потере герметичности камеры сгорания

Облом свечи зажигания

Довольно редко, но бывает, что в результате чрезмерной затяжки свечи, деталь обламывается на резьбе в свечном отверстии. Чтобы извлечь остатки свечного элемента ГБЦ, требуется демонтировать и подручными инструментами выкручивать резьбовую часть.

Неисправности ЦПГ

При неполадках цилиндропоршневой группы двигателя, головку блока также приходится снимать. К наиболее распространённым поломкам ЦПГ относятся:

• повышенный износ цилиндров, колец и поршней;
• повреждение поршня;
• залегание колец.

При чрезмерном износе цилиндров двигатель полностью разбирают для замены поршневой группы, а также для расточки внутренней полости цилиндров на станке. Что касается повреждения самих поршней, то они хоть и нечасто, но прогорают. Всё это приводит к необходимости демонтажа ГБЦ и замены неисправных деталей. При залегании колец нормальная работа цилиндра и двигателя в целом становится невозможной.

При залегании колец нормальная работа двигателя нарушается

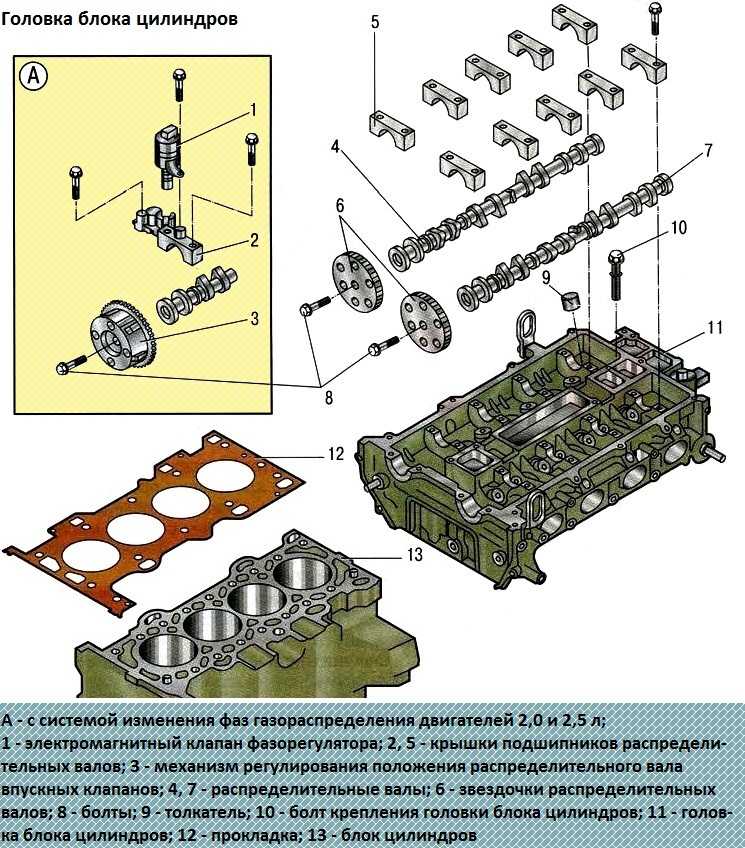

Из чего состоит ГБЦ

ГБЦ — это узел двигателя, в который устанавливаются много различных, не менее важных деталей. Вообще, то, что касается конструкции ДВС, нет такого понятия: это важная деталь, а это не важная. Каждая деталь имеет свои функции и влияет на работу мотора.

Устройство узла ГБЦ

1. Головка блока цилиндров.
2. Прокладка ГБЦ.
3. Направляющая втулка клапана.
4. Маслоотражатель.
5. Прокладка крышки ГБЦ.
6. Крышка ГБЦ.
7. Силовая полоска.
8. Пробка для заливки масла в ДВС.
9. Болт крепления ГБЦ.
10. Шпилька крепления крышки ГБЦ.
11. Гайка крепления крышки головки блока цилиндров.
12. Передняя прокладка крышки ГБЦ.
13. Заглушка.

Устройство ГБЦ:

1. Один или более распределительных валов.
2. Камеры сгорания.
3. Места крепления газораспределительного механизма (ГРМ).
4. Рубашка системы охлаждения.
5. Каналы по которым осуществляется циркуляция жидкостей и для отведения газов.
6. Каналы для подачи моторного масла.
