Замена передней балки на ваз 2107

НАЗНАЧЕНИЕ ПОДВЕСКИ ВАЗ 2107

Подвеска ВАЗовской «семёрки», как и любому другому автомобилю, необходима для безопасного и комфортного передвижения. Её конструкция на первый взгляд может показаться сложной, но в действительности это не так. Передняя и задняя подвески представляют собой совокупность элементов, назначение которых сводится к обеспечению упругой связи между колёсами и шасси автомобиля. Основная функция подвески — снижать удары, вибрации и толчки, которые возникают при езде по неровностям, что присуще дорогам с низким качеством покрытия. На неисправностях, ремонте и модернизации задней подвески стоит остановиться более подробно.1

ПЕРЕДНЯЯ ПОДВЕСКА

На ВАЗ 2107 спереди установлена двухрычажная независимая подвеска с верхним и нижним рычагом. Первый из них зафиксирован через стойку брызговика, второй — к передней балке, соединённой с силовыми элементами кузова. Верхний и нижний рычаги между собой закрепляются посредством поворотного кулака и шаровых опор. Для поворачивания рычагов конструкцией подвески предусмотрены сайлентблоки, выполненные из резины и металлической втулки. Мягкость и плавность подвески задают такие элементы, как пружины и амортизаторы, а устойчивость автомобиля на дороге — стабилизатор поперечной устойчивости.


На переднюю подвеску ВАЗ 2107 приходятся большие нагрузки чем на заднюю, поэтому её конструкция выполнена независимой

ЗАДНЯЯ ПОДВЕСКА

Задняя часть автомобиля воспринимает меньшие нагрузки, чем передняя, поэтому подвеска имеет более простую конструкцию — зависимую. Колёса задней оси «семёрки» имеют жёсткую связь между собой. Такая система сегодня является хоть и устаревшей, но всё же имеет положительные стороны — высокую надёжность и простоту обслуживания.

Установка силового элемента и регулировки

Балка передней подвески ВАЗ 2107 монтируется в порядке обратном ее снятию и соблюдением правил и мер безопасности. Квалифицированная замена данного силового элемента подразумевает применение нового крепежа. В ходе работ следует произвести дефекацию узлов подвески особенно шаровых опор и сайлент-блоков. Замена неисправных элементов позволит избежать повторного ремонта в ближайшей перспективе.

Ремонтно-восстановительные работы такого рода на автомобиле ВАЗ 2107 обычно выполняются владельцами самостоятельно. Делается это обычно в целях экономии средств, однако точную регулировку углов установки колес без специального оборудования выполнить достаточно сложно. Для этого следует обратиться на специализированную станцию технического обслуживания. Замена несущих элементов кузова неизбежно приводит к изменению настроек.

Установка новой балки на автомобиль ВАЗ 2107 снимет проблему рыскания во время движения. Машина становится боле управляемой и не отклоняется от выбранной траектории движения. Новая балка повышает жесткость кузова на скручивание, что позитивно сказывается на общем его состоянии.

http://bumper.guru/klassicheskie-modeli-vaz/hodovaya-chast/perednyaya-balka-vaz-2107.htmlhttp://putinizm.ru/vyrvalo-balku-na-klassike-remont-lonzherona-pvshttp://dtp-avarii.ru/vyrvalo-perednjuju-balku-vaz-2107/

голоса

Рейтинг статьи

Цена ремонта передней подвески:

защита картера ДВС снять/поставить

кулак поворотный без разборки

рулевая трапеция и ее состав.

наконечник рулевой замена(1шт)

маятниковый рычаг снять/поставить

подшипник перед. ступицы

(со снятием поворотного кулака)

подшипник перед. ступицы

(со снятием амортизатора)

подшипник перед. ступицы (отрегулировать)

опора переднего амортизатора замена(1)

Рулевой механизм (рейка)

Сайленблоки верх.(1 сторона)

Сайленблоки ниж.(1 сторона)

Рычаг верхний в сборе

Рычаг нижний в сборе

Сайлентблоки растяжки (сторона)

Сайлентблок перед. балки (1)

Шаровая опора верхняя

Шаровая опора нижняя

Замена привода в сборе

Замена наружного ШРУС

Замена пыльника наружного

Замена внутреннего ШРУС

Замена пыльника внутреннего

Замена 2х пыльн. или ШРУС (переборка привода)

ГАЗ-3110 «Волга»: Замена передней шкворневой подвески на шаровую от ГАЗ-31105

Имея в собственности Волгу не раз сталкивался с ремонтом передней подвески. Этим приходилось заниматься на 24-ой Волге, на 29-ой и на ГАЗ-3110. Манипуляции не слишком сложные, но довольно трудоемкие.

Столкнувшись на ГАЗ-3110 в очередной раз с заменой шкворней, начал думать. Размышления постепенно перешли в воспоминания и я попытался посчитать, сколько раз я менял шкворня, резьбовые втулки и сайлентблоки.

Конечно, все не вспомнишь, но ходимость основных агрегатов в памяти запечатлелась хорошо. Шкворня и подшипники выхаживали у меня по 50-100 тыс. км. Колодки на барабанных тормозах ходили до 40 тыс. км и примерно столько же выхаживали резьбовые втулки.

Допустимые поломки задней подвески, ремонт

Во время движения по неровной дороге из задней нижней части слышится шум, скрип или стук, – значит, пришло время проверить состояние подвески ГАЗ-31105.

Проблема – посторонний шум и стук при движении

Причины и решение проблемы:

  • неисправность амортизаторов. Задние амортизаторы разборные, поэтому если в их работе слышен стук, можно попытаться выполнить ремонт самостоятельно;
  • выработка прорезиненных прокладок рессор – замена прокладок;
  • резиновые прокладки соединения штанги и лонжеронов разрушились – замена прокладок;
  • выработка шарнира штанги, слабое соединение – замена штанги или затяжка соединения;
  • амортизатор болтается в кронштейнах или разбились уплотнительные подушки и втулки. Требуется затянуть крепления амортизатора или заменить износившиеся элементы.

Устройство задней подвески Волги 31105

Рессоры скрипят при нагрузке

  • подушки между листами рессор или под втулками разрушились – замена изношенных подушек;
  • заметный наклон машины;
  • просадка или разрушение листов рессор – замена рессоры полностью или только повреждённого листа.

Колея передних колёс не совпадает с задней

  • коренной лист пришёл в негодность – замена рессоры или одного коренного автомобиля ГАЗ-31105;
  • центральный болт, скрепляющий листы рессор сломан – замена болта.

Резкие и частые провалы при езде по грунтовке

  • одна из рессор дала осадку, поломалась – замена, ремонт рессоры;
  • автомобиль долгое время эксплуатировался с перегруженным салоном и багажником – замена неисправной рессоры.

При пробоях слышен металлический стук

  • амортизаторы утратили свой эффект сжатия – замена, ремонт амортизаторов;
  • резиновые буферы разрушены – замена резиновых буферов.

О сварке и правке повреждённой балки

Новичок, решивший заварить усталостные трещины в условиях гаража, не имеет для этого ни надлежащего оборудования, ни надлежащих навыков. То же самое относится и к процессу правки деформированной балки: попытавшись выпрямить эту деталь в гараже, что называется, «на коленке», начинающий автолюбитель может только ещё сильнее деформировать балку. А в сервисном центре есть специальное приспособление для правки балок, позволяющее восстановить первоначальную форму балки буквально до миллиметра. Не следует забывать и ещё один важнейший момент: после ремонта поперечной балки водителю снова придётся регулировать развал и схождение колёс. То есть ехать в сервисный центр на стенд придётся в любом случае.

С учётом всего вышеперечисленного единственным рациональным вариантом ремонта для начинающего водителя является замена поперечной балки. А восстановлением повреждённой балки должны заниматься только специалисты с соотвествующими навыками и оборудованием.

Итак, заменить поперечную балку в условиях гаража можно. Главное — грамотно провести все подготовительные операции и ни в коем случае не снимать балку без предварительного вывешивания двигателя. Именно эту ошибку часто совершают начинающие водители, плохо знакомые с конструкцией «семёрки». Ну а по вопросам восстановления и доводки балки водителю придётся обращаться к специалистам.

Кузов ВАЗовской «семерки» в процессе интенсивной эксплуатации подвергается значительным нагрузкам и негативному воздействию неблагоприятных факторов среды. В металле, из которого изготовлены детали несущей конструкции автомобиля ВАЗ 2107, постепенно накапливаются усталостные напряжения. Вследствие этого в корпусе передней балки образуются трещины, что может привести к полному разрушению элемента. Лучшее решение проблемы — замена детали.

Данный узел представляет собой объемную конструкцию изготовленную из стального листа с использованием технологии штамповки и сварки. Данный элемент соединяет между собой передние лонжероны ВАЗ 2107 и служит опорой для двигателя. Кроме того, к обоим концам детали крепятся оси нижних рычагов. Замена данной конструкции – довольно сложная и требует специфических навыков.

Строй-Техника.ру

Строительные машины и оборудование, справочник

Категория:

   Ходовая часть автомобиля

Публикация:

   Назначение подвесок и их основные типы

Читать далее:

   Рессорная подвеска двухосных автомобилей

Назначение подвесок и их основные типы

Подвеска служит для обеспечения плавного хода автомобиля, так как смягчает воспринимаемые колесами удары и толчки при наезде на неровности дороги. Подвеска может быть зависимой и независимой. Зависимую подвеску применяют совместно с неразрезным мостом и независимую — с разрезным. При зависимой подвеске положения колес, посаженных на одну ось, взаимосвязаны. При независимой подвеске такая связь отсутствует.

Наиболее распространенным упругим элементом является рессора. Ее широкое применение на автомобилях объясняется тем, что она не только смягчает толчки, воспринимаемые колесами автомобиля от неровностей дороги, но и, выполняя роль направляющего устройства, передает силу тяги и тормозную силу от колес раме автомобиля. Кроме рессорной, подвеска может быть пружинной, торсионной, пневматической и пневмогидравлической. В качестве упругого элемента в этих подвесках, используют соответственно пружины, торсионы — стержни, работающие на скручивание, пневматические или пневмогидравлические элементы, использующие упругие свойства воздуха и жидкости. Для передачи сил тяги и тормозной силы при этой подвеске необходимы дополнительные направляющие устройства.

Зависимая подвеска. На грузовых автомобилях и в качестве задней подвески на легковых автомобилях применяют зависимую подвеску. Передний мост подвешен к лонжеронам рамы на двух рессорах при помощи кронштейнов и серег. Упругими элементами в такой подвеске служат продольные полуэллиптические рессоры, собранные из выгнутых стальных листов разной длины (чем выше расположен лист, тем он длиннее). В загнутые ушки самого длинного (коренного) листа запрессовывают втулки, через которые проходят рессорные пальцы, шарнирно соединяющие рессору с кронштейном и серьгой. Листы стянуты между собой и связаны с мостом стремянками. Через стремянки, рессоры и шарниры в кронштейнах силы от колес при движении автомобиля передаются раме. Хомуты препятствуют сдвигу отдельных листов в боковом направлении. Перемещения моста при зависимой подвеске определяются перемещениями колес в поперечной плоскости.

Дополнительные материалы по теме:

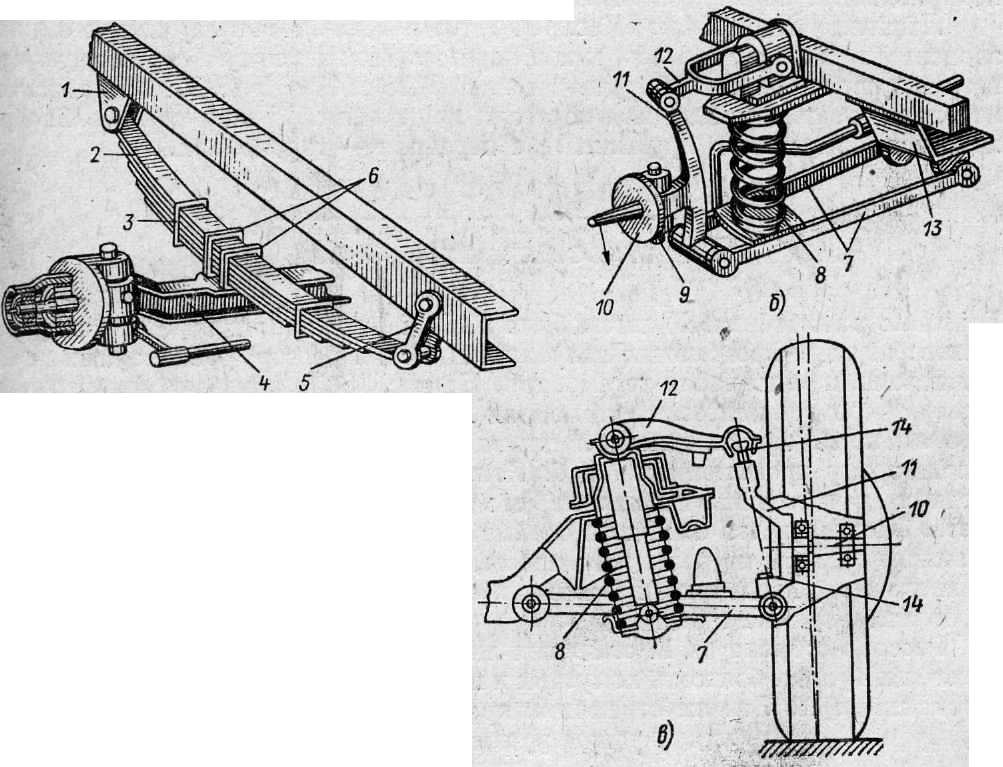

Рис. 1. Подвески:
а — зависимая; б — независимая шкворневая; в — независимая бесшкворневая; 1 — кронштейн; 2 — рессора; 3 — хомут; 4 — балка переднего моста; 5 — серьга; 6 — стремянка; 7 и 12 — рычаги; 8 — пружина; 9 — шкворень; 10 — поворотный кулак; 11 — поворотная стойка; 13 — поперечина подрамника; 14 — палец

Независимая подвеска. Колебание одного из колес оси при независимой подвеске не вызывает колебаний другого колеса.

Обычно такую подвеску используют для передних колес легковых автомобилей. При этой подвеске каждое колесо отдельно от другого соединяется с кузовом или рамой.

Различают шкворневую и бесшкворневую независимые подвески. В подвеске первого типа к поперечине подрамника шарнирно прикреплены рычаги, концы которых также шарнирно соединены со стойкой. На стойке при помощи шкворня укреплен поворотный кулак колеса. Рычаги и стойка подвески образуют направляющее устройство подвески, служащее для передачи сил от колеса раме. Упругим элементом является пружина, установленная между нижними рычагами и поперечиной подрамника.

Бесшкворневая подвескатакже состоит из верхнего и нижнего рычагов и пружины. В отличие от шкворневой подвески у нее поворотная стойка непосредственно прикреплена к цапфе поворотного кулака и шарнирно соединена шаровыми пальцами с верхним и нижним рычагами подвески. При такой конструкции меньше масса неподрессоренных частей и меньше силы, действующие в шарнирах стойки.

Рессоры. У автомобилей ГАЗ-53А, ЗИЛ-130, MA3-5335 и КамАЗ, снабженных зависимой подвеской колес, в качестве упругого элемента в передней подвеске использованы одинарные рессоры.

В задней подвеске у автомобилей ГАЗ-63А, ЗИЛ-130 и MA3-5335 использованы рессоры с подрессорником, а у автомобилей КамАЗ-5320 применена подвеска балансирного типа из двух полуэллиптических рессор.

Легковые автомобили «Москвич-2140» и ГАЗ-24 «Волга» имеют заднюю зависимую подвеску с рессорами и переднюю независимую пружинную подвеску. У автомобилей «Жигули» моделей ВАЗ-2101 и BA3-2103 независимая передняя и зависимая задняя подвески пружинные. У автомобилей «Запорожец» задняя подвеска пружинная, а передняя — торсионная.

Рекламные предложения:

Читать далее: Рессорная подвеска двухосных автомобилей

Категория:
Ходовая часть автомобиля

Проверка технического состояния передней подвески на автомобиле Волга ГАЗ 31105

Примечание:

При покачивании вывешенного переднего колеса трудно различить люфт в подшипниках ступиц и в шаровых шарнирах. Попросите помощника нажать на педаль тормоза, и если в этом случае ощутите люфт — неисправны шаровые шарниры.

Все проверки и работы проводите снизу автомобиля, установленного на подъемнике или смотровой канаве (с вывешенными передними колесами).

На резиновых деталях подвески не допускаются:

– признаки старения резины;

На резинометаллических шарнирах (сайлентблоках) не допускаются:

– признаки старения, трещины, одностороннее выпучивание резинового массива;

– отрыв резинового массива от арматуры. Дефектные детали замените.

Примечание:

Особое внимание обратите на механические повреждения (деформации, трещины и т.п.) элементов подвески, особенно рычагов. Осмотрите следующие основные места снизу автомобиля:

Осмотрите следующие основные места снизу автомобиля:

1. Буфер сжатия.

2. Резинометаллические втулки верхнего рычага.

3. Чехлы шаровых шарниров.

4. Чехлы шаровых опор.

5. Чехлы шаровых опор.

Примечание:

Резинометаллические втулки рычагов подлежат замене:

– при невозможности дальнейшей регулировки развала колес (когда удалены все регулировочные прокладки);

– при разрывах и одностороннем “выпучивании” резинового массива.

6. Резиновые втулки нижних шарниров амортизаторов.

7. Резиновые массивы подушек штанги стабилизатора на рычаге.

8. Резиновые массивы подушек штанги стабилизатора: на лонжероне кузова.

9. Шаровые шарниры стоек стабилизатора (показана правая стойка, левая расположена симметрично).

10. Амортизаторы. Потеки амортизаторной жидкости и “потение” не допускаются.

11. Резиновые подушки верхних шарниров амортизаторов.

12. Для проверки шаровых шарниров и опор подставьте под нижний рычаг опору.

Примечание:

При работе на подъемнике соблюдайте осторожность: не уроните автомобиль, опуская его на опору. 13

Попросите помощника нажать на педаль тормоза и удерживать ее нажатой в течение проверки (для исключения влияния зазора в подшипниках ступицы). Короткими резкими движениями покачивайте колесо. Если ощущается зазор, замените шаровой шарнир (см.здесь)

13. Попросите помощника нажать на педаль тормоза и удерживать ее нажатой в течение проверки (для исключения влияния зазора в подшипниках ступицы). Короткими резкими движениями покачивайте колесо. Если ощущается зазор, замените шаровой шарнир (см.здесь).

14. Для проверки шаровых опор вставьте между нижним рычагом и поворотным кулаком монтажную лопатку и перемещайте ее свободный конец вверх и вниз. Если ощущается перемещение кулака относительно рычага, в опоре зазор, и ее необходимо заменить.

15. Повторите проверку для шарниров с противоположной стороны. Удалите опору из-под автомобиля.

В статье не хватает:

  • Фото инструмента
  • Качественных фото ремонта

Устройство передней подвески

Схема передней подвески – безшкворневая, расположенная на рычагах, с кручёными пружинами, шаровыми, амортизаторами и стабилизатором. В её основании находится балка, выполненная из закалённого сталистого металла, на ней расположены все основные детали конструкции. Прочность её соединения с рамой даёт наличие тяги, прикреплённой к лонжеронам одним концом, а другим – скреплённой с её центром.

Конструкция и устройство передней подвески на автомобиле Волга 31105

Верхний рычаг изготовлен из углеродистой стали, крепится двумя болтами сквозь сайлентблоки. На внешнем крае этого рычага имеется платформа, в которой имеются специальные проёмы для крепления шаровой (соединение выполнено с помощью четырёх болтов).

Строение нижнего рычага соединено из двух элементов: переднего и заднего, изготовленных из той же углеродистой стали. Соединяются они с помощью пружины. Внешние края обоих элементов рычага скреплены одним болтом. Внутренние края держатся с использованием двух болтов сквозь сайлентблоки и соединены с балкой.

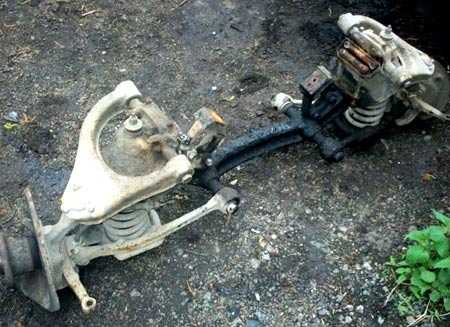

Так выглядит передняя подвеска Волги 31105

Поворотный рычаг соединён с внутренним кулаком. С наружного края к нему присоединена цапфа, на которой имеются проушины для соединения с тормозным механизмом и осью. Ступица движется с помощью двух подшипников, регулировка зазора в которых выполняется вращением гайки ступицы.

Стабилизатор поперечной устойчивости состоит из штанги и двух стоек. Штанга в двух местах закреплена к кузову автомобиля металлическими шпильками, смягчёнными резиновыми подушками.

Стабилизатор поперечной устойчивости Волги газ 31105

Чтобы заменить переднюю балку на vaz2106

нужны будут яма, эстакада, или подъмник (лебедка).

Необходимые инструменты для замены передней балки ваз 2106:

  • подкатной домкрат
  • две триноги (козелки, опоры)
  • съемники для пружин
  • ключи набор (рожковые, накидные, головки)
  • монтажка, лом

Подготовка к замене передней балки ваз 2106. Если нет ямы или эстакады, можно поднять передок шестерки домкрактом и подложить «козелки». Приступаем к действия по разборке соотвествующих деталей, необходимых для демонтажа старой поперечной балки ваз 2106:

  1. принимаем горизонтальное положение под машиной 2106 (если без ямы или эстакады), берем рожковый или накидной ключ на 10 и снимаем поддон картера двигателя.
  2. далее, после того, как сняли защитный лист двигателя, открывается обзор к «подушкам», на которые крепится сам двигатель. Тем же ключом на 10 откручиваем 2 болта крепления кронштейнов на блоке цилиндров — это и есть «подушки».

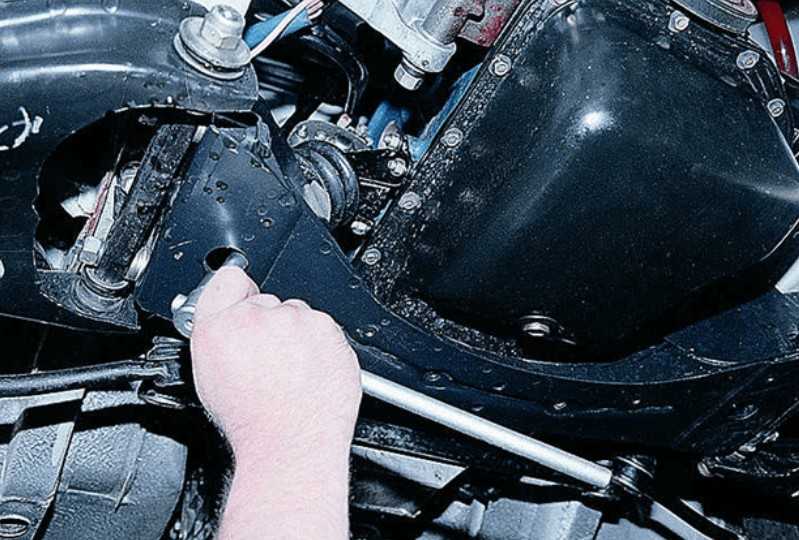

  3. затем, ключом на «13» откручиваем 2 гайки крепления скоб, которые соединяют через резиновые стабилизатора поперечной устойчивости нижние рычаги. После откручивания двух гаек, снимает скобы со шпилек.

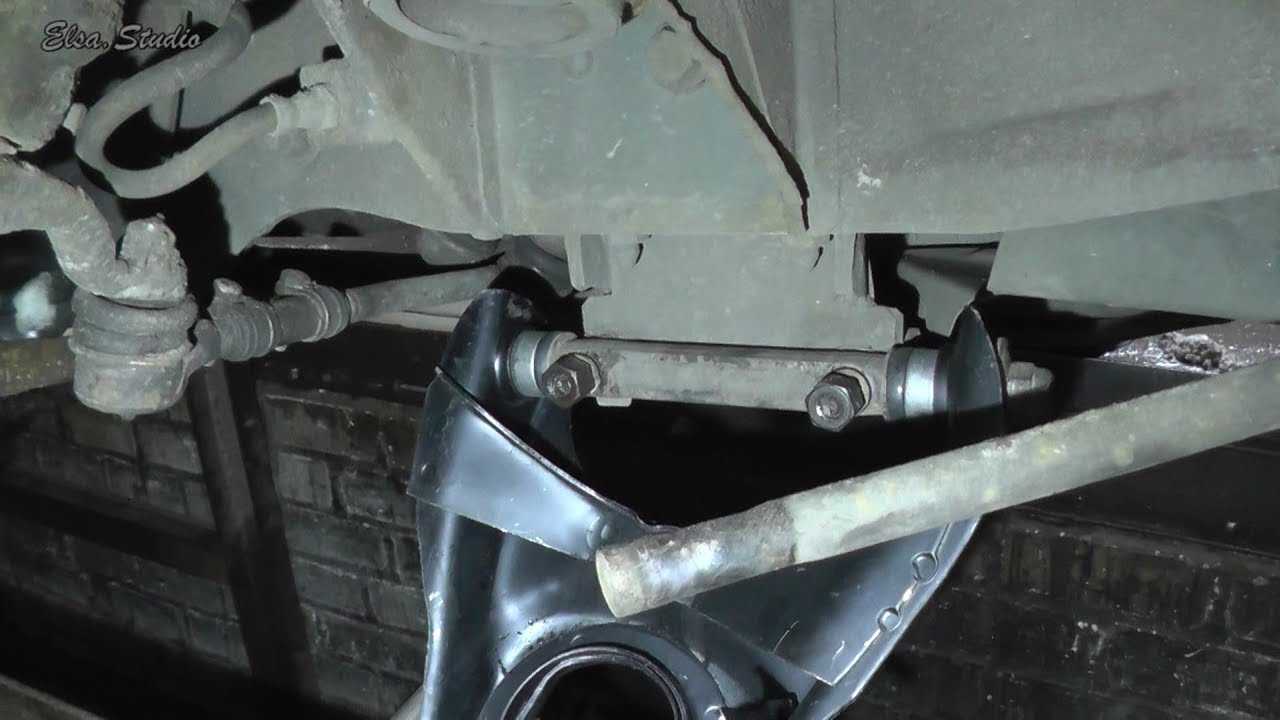

  4. теперь ключом на «19» откручиваем гайки крепления осей нижних рычагов, соединяющие их с поперечной балкой 2106. Тем же ключом на 19 откручиваем поворотные кулаки от концов рулевых тяг, и, с помощью съемника выдавливаем их.
  5. пришло время снять оси со шпилек поперечной балки vaz 2106. Для снятия оси используем монтажку, забиваем молотком монтажку между осью нижнего рычага и поперечной передней балкой, и используя монтажку, как рычаг производим снятие оси со шпилек передней балки.
  6. далее, надо снять переднюю балку. Если имеется лебедка и сверху поперечная стойка, куда можно ее повесить, освобождаем поперечную балку поднятием двигателя. Если же лебедки нет, под масляный картер подкладываем кирпичи с бруском и домкратом приподнимаем двигатель.
  7. ключом на «19» демонтируем по 1му болту с каждой стороны в местах углубления кронштейнов кузова. Снизу головкой на «19» снимаем две гайки крепления передней балки к лонжерону кузова ваз 2106 и производим демонтаж старой балки вниз.

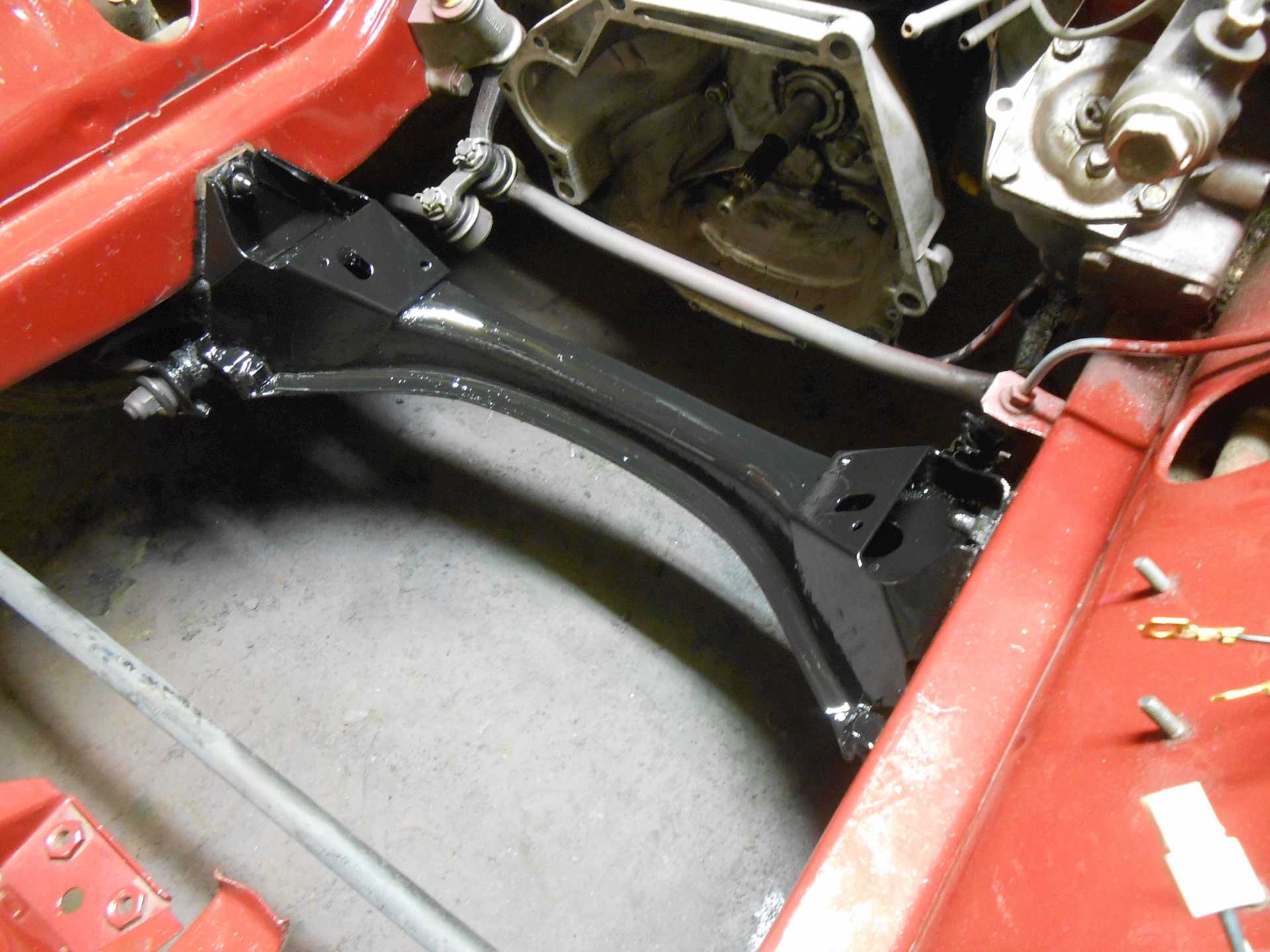

  8. далее, на новую переднюю балку ваз 2106 устанавливаем «подушки» (опоры). Осматриваем все резиновые втулки, соединения, все детали подвески «шестерки», если есть «съеденные» втулки, изношенные детали, то лучше, пока ходовая разобрана сразу поменять.
  9. установку новой поперечной балки и сборку ходовой части ваз 2106 выполняем в обратной последовательности.

После того, как на ваз 2106 заменили поперечную балку, необходимо отрегулировать развал-схождение.

Передняя подвеска легкового автомобиля является одним и самых нагруженных устройств. Именно она принимает на себя все удары, она «съедает» небольшие неровности дорожного покрытия, она же удерживает машину от опрокидывания на крутых поворотах. Одним из самых ответственных элементов подвески является передняя балка, которая, несмотря на массивность конструкции, тоже может выйти из строя. Можно ли отремонтировать её своими силами? Да. Разберёмся, как это делается.

Замена передней подвески ГАЗ-3110 на подвеску ГАЗ-31105

Вернувшись домой, я не стал терять время и в ближайшую субботу приступил к замене подвески. Для этого, поднял переднюю часть автомобиля домкратом и подложил под пороги бруски. Затем, снял колеса, отсоединил тормозные шланги, выбил рулевой палец из сошки и снял маятник с подрамника. Далее, открутил крепления сайлентблоков стабилизатора и брызговик двигателя.

Следующим шагом, открутил подушки двигателя от лап и установил за балкой ромбический домкрат, после чего немного приподнял двигатель. Открутил болты крепления верхних рычагов с каждой стороны и вытащил с рамы пластины гайки. Далее, открутил четыре болта снизу и снял балку в сборе. Оттянул ее в сторону и приступил к установке балки с шарами.

Сначала закрепил нижние болты без затяжки, а потом поставил горизонтальный болты крепления верхних рычагов и капитально протянул все.

Подставил домкрат под нижний рычаг и приподнял цапфу. Потянул немного ступицу вверх и вниз на левой стороне машины – люфтов не обнаружил. Аналогичным способом проверил правую сторону и получил такой же результат.

После этой проверочной процедуры подсоединил тормозные трубки, поставил на место тягу стабилизатора и прикрутил подушки двигателя.

Далее, поставил рычаг маятника. Брызговик двигателя пришлось крепить подольше, т.к. при его демонтаже многие болты и винты просто обломились – высверлил их и нарезал резьбу на 8.

Настало время снимать сошку с рулевого механизма. Эта операция заняла много времени, но мне никак не удавалось достичь желаемого. С помощью болгарки дела пошли быстрее и сошка была снята. Установка новой сошки прошла гладко и к ней была прикручена рулевая тяга.

Дело в том, что сошки на автомобиле с гидроусилителем разные для старой и новой подвески. Это нужно учитывать при переоборудовании.

Задняя подвеска — описание

Задняя подвеска ВАЗ 2107 практически ничем не отличается от механизма других классических «Жигулей». Зависимая конструкция несложная, но имеет некоторые особенности. Её основными конструктивными элементами являются:

  • пружины;
  • телескопические амортизаторы;
  • штанги;
  • балка.

Конструкция задней подвески ВАЗ 2107: 1. Нижняя продольная штанга; 2. Нижняя изолирующая прокладка пружины подвески; 3. Нижняя опорная чашка пружины подвески; 4. Буфер хода сжатия; 5. Болт крепления верхней продольной штанги; 6. Кронштейн крепления верхней продольной штанги; 7. Пружина подвески; 8. Опора буфера хода сжатия; 9. Верхняя обойма прокладки пружины; 10. Верхняя изолирующая прокладка пружины; 11. Верхняя опорная чашка пружины подвески; 12. Стойка рычага привода регулятора давления; 13. Резиновая втулка рычага привода регулятора давления; 14. Шайба шпильки крепления амортизатора; 15. Резиновые втулки проушины амортизатора; 16. Кронштейн крепления заднего амортизатора; 17. Дополнительный буфер хода сжатия; 18. Шайба распорной втулки; 19. Распорная втулка нижней продольной штанги; 20. Резиновая втулка нижней продольной штанги; 21. Кронштейн крепления нижней продольной штанги; 22. Кронштейн крепления верхней продольной штанги к балке моста; 23. Распорная втулка поперечной и продольной штанг; 24. Резиновая втулка верхней продольной и поперечной штанг; 25. Задний амортизатор; 26. Кронштейн крепления поперечной штанги к кузову; 27. Регулятор давления тормозов; 28. Защитный чехол регулятора давления; 29. Ось рычага привода регулятора давления; 30. Болты крепления регулятора давления; 31. Рычаг привода регулятора давления; 32. Обойма опорной втулки рычага; 33. Опорная втулка; 34. Поперечная штанга; 35. Опорная пластина кронштейна крепления поперечной штанги

Задняя балка

Основным конструктивным элементом задней подвески является балка (чулок) или задний мост, посредством которого задние колёса соединяется между собой. С помощью этого узла фиксируются не только элементы подвески, но и собирается воедино конструкция заднего моста — редуктор и полуоси.

Основным элементом задней подвески является чулок

Амортизаторы

Основная функция, которую выполняют амортизаторы подвески — гашение колебаний, т. е. предотвращение раскачки автомобиля при езде по неровностям. Наличие такого элемента и его исправная работа напрямую влияет на предсказуемость поведения автомобиля, а также на комфорт передвижения и продление срока службы других элементов подвески. Амортизатор верхней частью крепится к силовому элементу кузова, а нижней через кронштейн и резиновые втулки — к балке заднего моста.

Амортизаторы выполняют роль элементов, гасящих колебания

Пружины

Ещё одним из неотъемлемых элементов как задней, так и передней подвески, является пружина. В дополнение к амортизаторам она также обеспечивает комфортную езду. Кроме этого, элемент предотвращает опрокидывание автомобиля при прохождении крутых поворотов. По своей конструкции пружина выполнена из стального стержня, скрученного в спираль. Снизу деталь устанавливается в специальную чашу задней балки через резиновую прокладку, предотвращающую появление скрипов. Сверху пружинящий элемент также упирается в чашу на кузове через прокладку.

Пружина в дополнение к амортизаторам отвечает за комфортное передвижение на автомобиле

Реактивные тяги

Чулок заднего моста фиксируется к кузову «семёрки» посредством реактивных штанг. Последние присутствуют в количестве пяти штук — четырёх продольных и одной поперечной (тяга Панара). Продольные тяги предотвращают и предупреждают смещению моста вперёд-назад, а поперечная исключает смещение при появлении боковых нагрузок. Штанги с балкой заднего моста соединяются через резиновые втулки.

Реактивные тяги заднего моста удерживают его от продольных и поперечных смещений

Отбойники

Буферы сжатия задней подвески выполнены из резины, вставляются в отведённые для них отверстия кузова и расположены внутри пружин. Дополнительный отбойник установлен над задней балкой и закреплён к днищу автомобиля. Назначение буферов сводится к предотвращению жёстких ударов во время движения по плохим дорогам при полном сжатии подвески.

Отбойники задней подвески исключают её пробой при сильной просадке

Поиск шаровой подвески ГАЗ-31105

Начал интересоваться, сколько стоит новая передняя подвеска ГАЗ-3110 в сборе в магазине. Оказалось, что цена очень даже существенная – 30 тыс. руб. Вкладывать такие деньги в старенькую машину желания никакого не было.

Масла в огонь подлил знакомый таксист на ГАЗ-31105, который на родной подвеске отъездил 250 000 км и кроме колодок ничего не менял. Таких результатов мне на шкворневой подвеске никогда не удавалось достичь.

Заехал на станцию технического обслуживания с просьбой, если возможно, переделать подвеску со шкворней на шары. Ответ сотрудников меня обескуражил, т.к. переделывать подвеску они отказались по причине дороговизны и неудачности исполнения шаровой подвески, но предложили отремонтировать родную подвеску.

Спустя время, встретил старого знакомого и разговорился с ним. Он мне поведал, что в сервисе просто мутят воду, а на самом деле новая подвеска ходит очень хорошо и стоит б/у примерно 10 тыс. руб.

Также знакомый сообщил, что через недельку его друг на служебной Волге будет менять свою подвеску на новую, а старую шаровую выставит на продажу. Через неделю я ему перезвонил и узнал, что подвеску можно забирать. Доехали с ним до завода, а там я расплатился и загрузил шаровую подвеску в багажник.
