Замена тормозного цилиндра задних колес

Принцип работы

Водитель нажимает на педаль тормоза, шток, идущий от педали, связан с вакуумным усилителем, который дополнительно усиливает нажим.

От вакуумного усилителя тоже идет шток, связанный с поршнем главного цилиндра.

Жидкость в магистралях передних колес давит на поршень рабочего цилиндра, тот прижимает одну колодку к диску, одновременно суппорт смещается и прижимает вторую колодку.

В это же время жидкость идет по магистралям задних механизмов в регулятор, где давление корректируется и дальше уже к самим механизмам.

Там жидкость давит на поршни рабочих цилиндров, те выходят из цилиндра и разжимают колодки, прижимая их к тормозному барабану.

Полная схема показана ниже.

Ремкомплект главного тормозного цилиндра ВАЗ 2110

Прежде чем ремонтировать ГТЦ на ВАЗ 2110, нужно приобрести ремкомплект для замены его изношенных деталей и специальный ключ. Ключ необходим для того, чтобы не сорвать грани штуцеров тормозных трубок при их откручивании на корпусе главного цилиндра.

Комплекты для ремонта делятся на полные и неполные. В полный ремкомплект входят все манжеты, пыльник, пружины, шайбы, а также пластиковые конуса для монтажа новых манжет на тело поршней. В неполный комплект входят, обычно, лишь сами манжеты главного цилиндра.

Снять минусовую клемму с аккумуляторной батареи и разъемы проводов с бачка тормозной жидкости.

голоса

Рейтинг статьи

Обратите внимание на полезные ответы в этой теме!

__________________ У меня Волга и не жалею. Никого не ЖАЛЕЮ Для просмотра ссылок или изображений в подписях, у Вас должно быть не менее 0 сообщение(ий). Сейчас у Вас 0 сообщение(ий).

Я добрый. Да мне просто на всех зла не хватает!

Кстати в каталожном номере вроде ошибка — 0204703525 выглядит более правильным.

Также должна быть деталь 3302-3510008-10 — «Усилитель вакуумный с главным цилиндром тормозов и кронштейном»

Кстати в каталожном номере вроде ошибка — 0204703525 выглядит более правильным.

Также должна быть деталь 3302-3510008-10 — «Усилитель вакуумный с главным цилиндром тормозов и кронштейном»

только сейчас нашёл в Москве: к 13 декабря его мне должен привезти однополчанин (он из первопристольной, летчиком на пасажирских линиях сейчас работает- как раз будет рейс на Питер) цена 710руб.

Система тормоза

На колесах спереди стоит система тормоза дисковая (металлические диски) с поршнем, скоба плавающая. Когда система подает команду торможения, происходит надавливание поршня на колодку, внутри она прижимается к диску (дисковый механизм). Тем временем, скоба снаружи действует на колодку в противоположном ходе. Колодки тормоза постепенно стираются.

Если стирание произошло больше чем на 3 миллиметра, колодки требуется срочно поменять, в противном случае нельзя производить эксплуатацию автомобиля. Тормозные диски ГАЗ-3110 установлены на ступице и закреплены болтами. Диск может стереться в процессе работы на 19 мм, если больше его требуется менять. Скоба крепится к поворотному механизму 2-мя болтами. В соединении скобы располагается тормозной цилиндр ГАЗ-3110.

Для защищённости от внешних факторов цилиндр прикрыт резиновым пыльником. Внутри цилиндра есть проточка, в неё помещена манжетка (кольцо, которое играет роль уплотнителя). При работе плунжер (поршень) поднимается вверх, манжетка съеживаться, а при окончании работы плунжер возвращается назад. В связи с этим возникает зазор между диском, а также тормозной колодкой. Сам цилиндр имеет особый клапан.

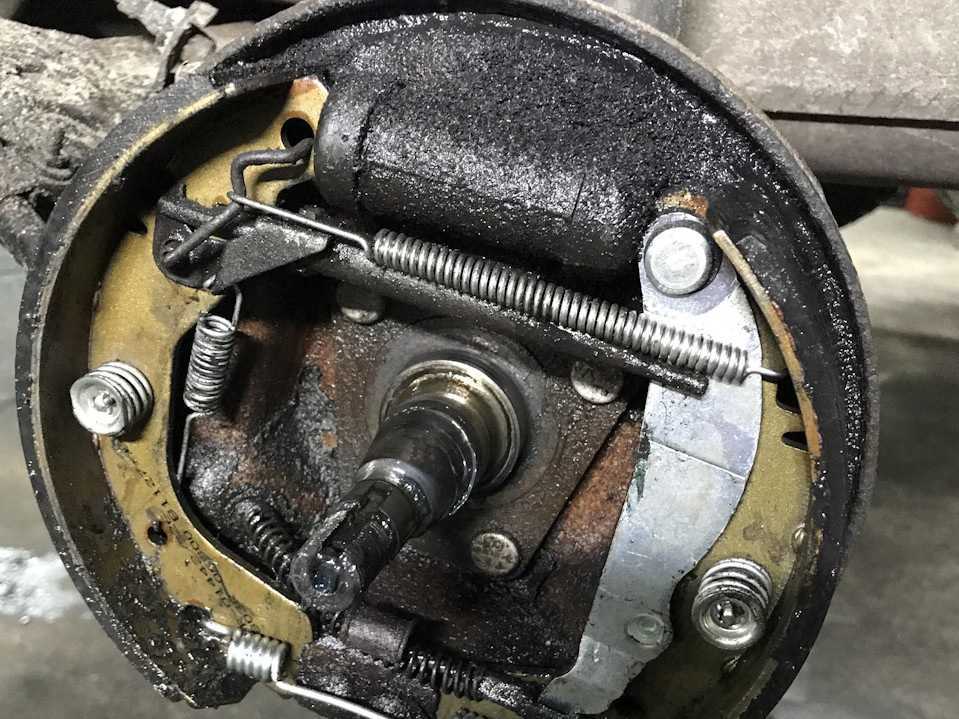

На задних колесах тормоза барабанные. Цилиндры имеют 2 поршня. После колодки идёт зазор, он регулируется самостоятельно (автоматически). Чтобы не было свободного движения поршня, туда поставлены специальные кольца, называемые упорными. Поэтому существует неизменный зазор. Величина стирания колодки равна величине передвижения колец.

Внешний вид задних тормозных колодок ГАЗ-3110

Главный тормозной цилиндр прикреплен у основания усилка, который является диффузионным. Сверху на цилиндре существует датчик и бочок. Датчик подает данные о количестве жидкости предназначенной для тормоза.

Правильная замена главного тормозного цилиндра ВАЗ 2110 своими руками

Отечественный автомобиль ВАЗ 2110 оснащается тормозной системой с разделенными диагональными контурами, что обуславливает высокую безопасность эксплуатации. Контур первого типа направлен на работу переднего правого и заднего левого тормозных устройств.

Контур второго типа обеспечивает работу переднего левого и заднего правого устройства. Наличие двух контуров дает возможность их взаимозамещения в случае отказа одного из них.

Если эффективность системы резко снижается, то это чаще всего говорит о нерабочем состоянии тормозного главного цилиндра. Чтобы исправить ситуацию нужен ремонт или замена такого компонента, как главный цилиндр.

Для того чтобы грамотно произвести работы и не ошибиться, необходимо разбираться в работе тормозной системы автомобиля. Подробнее о ней можно прочитать здесь: https://vazweb.ru/desyatka/tormoza/tormoznaya-sistema.html

Разборка

Чтобы произвести замену и ремонт испорченного тормозного цилиндра главного типа, нужно его снять с ВАЗ 2110, для этого следует провести действия в несколько этапов:

Аккуратно отсоедините от такой детали, как главный цилиндр все трубопроводы;
Отсоединить колодку, оснащенную проводами от аварийного индикатора тормозной жидкости. Они соединены клеммами;
Нужно предотвратить утечку жидкости и загрязнения механизма, для этого надо прикрыть отверстия узла и трубопроводов;
Далее, надо снять его вместе с бачком, для этого открутите гайки крепления, которыми оно крепится к усилителю вакуумного типа;
После того как будет снят датчик уровня жидкости ВАЗ 2110 нужно слить из цилиндра и баска всю тормозную жидкость;

Добавить к этому можно только то, что если нет большой нужды, не стоит снимать бачок с главного цилиндра. Чтобы окончательно разобрать, надо снять бачок. Собирать, а затем устанавливать на место надо строго в обратном порядке.

Прежде чем приступать к сборке узла все компоненты необходимо промыть очищенной жидкостью для тормозов или изопропиловым спиртом. После этого все надо аккуратно высушить с помощью компрессора, после чего протереть каждую из них сухой чистой тряпочкой.

Главное в этом, не попасть прямо или косвенно минеральными маслами на компоненты, также опасно попадание на передние компоненты тормозного цилиндра главного типа, керосина и дизельного топлива.

Если вы обнаружили, что у педали тормоза увеличился ход, рекомендуется заняться прокачкой тормозов. С тонкостями проведения процедуры можно ознакомиться в данной статье: https://vazweb.ru/desyatka/tormoza/kak-prokachat-tormoza.html

9.5. Главный тормозной цилиндр

Рис. 8.3. Главный тормозной цилиндр: 1 — корпус; 2 — трубка; 3 — соединительная втулка; 4 — бачок; 5 — защитный колпачок; 6 — датчик сигнализатора аварийного падения уровня тормозной жидкости; 7 — упорное кольцо; 8 — наружная манжета; 9 — направляющая втулка; 10, 17 — поршни; 11 — стопорное кольцо; 12 — уплотнительное кольцо; 13 — шайба поршня; 14, 16 — манжеты; 15, 18— упорные шайбы; 19 — пружина: 20 — пробка; А, В — компенсационные отверстия; С — перепускные отверстия

Главный тормозной цилиндр с двумя последовательно расположенными поршнями 10 и 17 (рис. 8.3) и двухсекционным бачком 4 с датчиком 6 сигнализатора аварийного падения уровня тормозной жидкости крепится к крышке вакуумного усилителя.
Главный тормозной цилиндр создает давление в двух независимых гидравлических контурах. Объем тормозной жидкости между поршнями 10 и 17 используется, чтобы привести в действие задние тормозные механизмы, а объем жидкости между поршнем 17 и торцом пробки 20 — передние тормозные механизмы.
При торможении, перемещаясь вперед, первичный поршень 10 и его манжета 15 перекрывают компенсационное отверстие В, соединяющее первичную полость главного цилиндра с бачком. Пружина, установленная между поршнями 10 и 17, сильнее пружины 19, расположенной между поршнем 17 и пробкой 20, поэтому одновременно с первичным поршнем 10 начинает перемещаться и вторичный поршень 17, перекрывая манжетой компенсационное отверстие А, соединяющее вторичную полость цилиндра с бачком. Дальнейшее перемещение поршней сопровождается увеличением давления в полостях, и, следовательно, срабатывают оба тормозных контура.
При снятии усилия с педали тормоза поршни под действием пружин возвращаются в первоначальное положение. При этом открываются компенсационные отверстия А и В и жидкость в обеих полостях главного цилиндра сообщается с жидкостью, находящейся в бачке, давление при этом в контурах снижается до атмосферного.
Если педаль тормоза освобождается резко, то поршни главного цилиндра быстро возвращаются в исходное положение и при этом готовы к последующему торможению. Быстрый возврат поршней обеспечивается тем, что при их возвращении в исходное положение в полостях главного цилиндра создается разрежение, под действием которого жидкость из бачка через перепускные отверстия С и отверстия в поршнях, отжимая шайбы 13 и края манжет 14, поступает в полости главного цилиндра. Когда поршни достигнут своего исходного положения, избыток жидкости из каждой полости через компенсационные отверстия А и В перетечет в бачок.
При выходе из строя одного из контуров привода, происходит утечка жидкости из полости главного цилиндра, соединенной с неисправным контуром. Если неисправен задний контур, то поршень 10 доходит до держателя 16 пружины и через него воздействует на вторичный поршень 17, который создает давление во вторичной полости главного цилиндра и переднем контуре.
При отказе контура передних тормозных механизмов поршень 17 воздействует на торец пробки 20, а поршень 10, сжимая пружину, вытесняет жидкость из первичной полости главного цилиндра в контур, идущий к тормозным механизмам задних колес.
При отказе одного из контуров привода происходит увеличение хода педали тормоза, но обеспечивается достаточно эффективное торможение автомобиля.
При исправных контурах уровень тормозной жидкости в бачке главного цилиндра должен находиться между отметками МАХ и MIN. Постепенное изменение уровня жидкости от МАХ к MIN связано с износом накладок тормозных механизмов. Резкое падение уровня тормозной жидкости в бачке свидетельствует о нарушении герметичности тормозной системы. При этом срабатывает сигнализатор аварийного падения уровня тормозной жидкости и на комбинации приборов загорается лампа красного цвета. Доливать жидкость в этом случае следует только после восстановления герметичности системы.
Для проверки исправности датчика 6 аварийного падения уровня жидкости в бачке необходимо при включенном зажигании нажать сверху на центральную часть защитного колпачка 5. При этом должна загораться лампа на комбинации приборов.

Замена манжет главного тормозного цилиндра автомобиля Газель

Особенности конструкции главного цилиндра тормозов

Главный тормозной цилиндр, с двумя последовательно расположенными поршнями 10 и 17 и двухсекционным бачком 4 с датчиком 6 сигнализатора аварийного падения уровня тормозной жидкости крепится к крышке вакуумного усилителя.

Главный тормозной цилиндр создает давление в двух независимых гидравлических контурах. Объем тормозной жидкости между поршнями 10 и 17 используется, чтобы привести в действие задние тормозные механизмы, а объем жидкости между поршнем 17 и торцом пробки 20— передние тормозные механизмы.

При торможении, перемещаясь вперед, первичный поршень 10 и его манжета 15 перекрывают компенсационное отверстие «В», соединяющее первичную полость главного цилиндра с бачком.

Пружина, установленная между поршнями 10 и 17, сильнее пружины 19, расположенной между поршнем 17 и пробкой 20, поэтому одновременно с первичным поршнем 10 начинает перемещаться и вторичный поршень 17, перекрывая манжетой компенсационное отверстие «А», соединяющее вторичную полость цилиндра с бачком.

Дальнейшее перемещение поршней сопровождается увеличением давления в полостях, и, следовательно, срабатывают оба тормозных контура.При снятии усилия с педали тормоза поршни под действием пружин возвращаются в первоначальное положение.

При этом открываются компенсационные отверстия «А» и «В» и жидкость в обеих полостях главного цилиндра сообщается с жидкостью, находящейся в бачке, давление при этом в контурах снижается до атмосферного.

Если педаль тормоза освобождается резко, то поршни главного цилиндра быстро возвращаются в исходное положение и при этом готовы к последующему торможению.

Быстрый возврат поршней обеспечивается тем, что при их возвращении в исходное положение в полостях главного цилиндра создается разрежение, под действием которого жидкость из бачка через перепускные отверстия «С» и отверстия в поршнях, отжимая шайбы 13 и края манжет 14, поступает в полости главного цилиндра.

Когда поршни достигнут своего исходного положения, избыток жидкости из каждой полости через компенсационные отверстия «А» и «В» перетечет в бачок.При выходе из строя одного из контуров привода, происходит утечка жидкости из полости главного цилиндра, соединенной с неисправным контуром.

Если неисправен задний контур, то поршень 10 доходит до держателя 16 пружины и через него воздействует на вторичный поршень 17, который создает давление во вторичной полости главного цилиндра и переднем контуре.При отказе контура передних тормозных механизмов поршень 17 воздействует на торец пробки 20, а поршень 10, сжимая пружину, вытесняет жидкость из первичной полости главного цилиндра в контур, идущий к тормозным механизмам задних колес.При отказе одного из контуров привода происходит увеличение хода педали тормоза, но обеспечивается достаточно эффективное торможение автомобиля.При исправных контурах уровень тормозной жидкости в бачке главного цилиндра должен находиться между отметками МАХ и MIN.

Постепенное изменение уровня жидкости от MAX к MIN связано с износом накладок тормозных механизмов.

Резкое падение уровня тормозной жидкости в бачке свидетельствует о нарушении герметичности тормозной системы.

При этом срабатывает сигнализатор аварийного падения уровня тормозной жидкости и на комбинации приборов загорается лампа красного цвета.

Доливать жидкость в этом случае следует только после восстановления герметичности системы.Для проверки исправности датчика 6 аварийного падения уровня жидкости в бачке необходимо при включенном зажигании нажать сверху на центральную часть защитного колпачка 5. При этом должна загораться лампа на комбинации приборов.

Ремонт главного цилиндра тормозов

Снимаем главный тормозной цилиндр. (Смотрим статью – «Снятие и установка главного тормозного цилиндра»).

1. Снимаем уплотнительное кольцо.

2. Ключом или головкой «на 38» отворачиваем пробку главного тормозного цилиндра

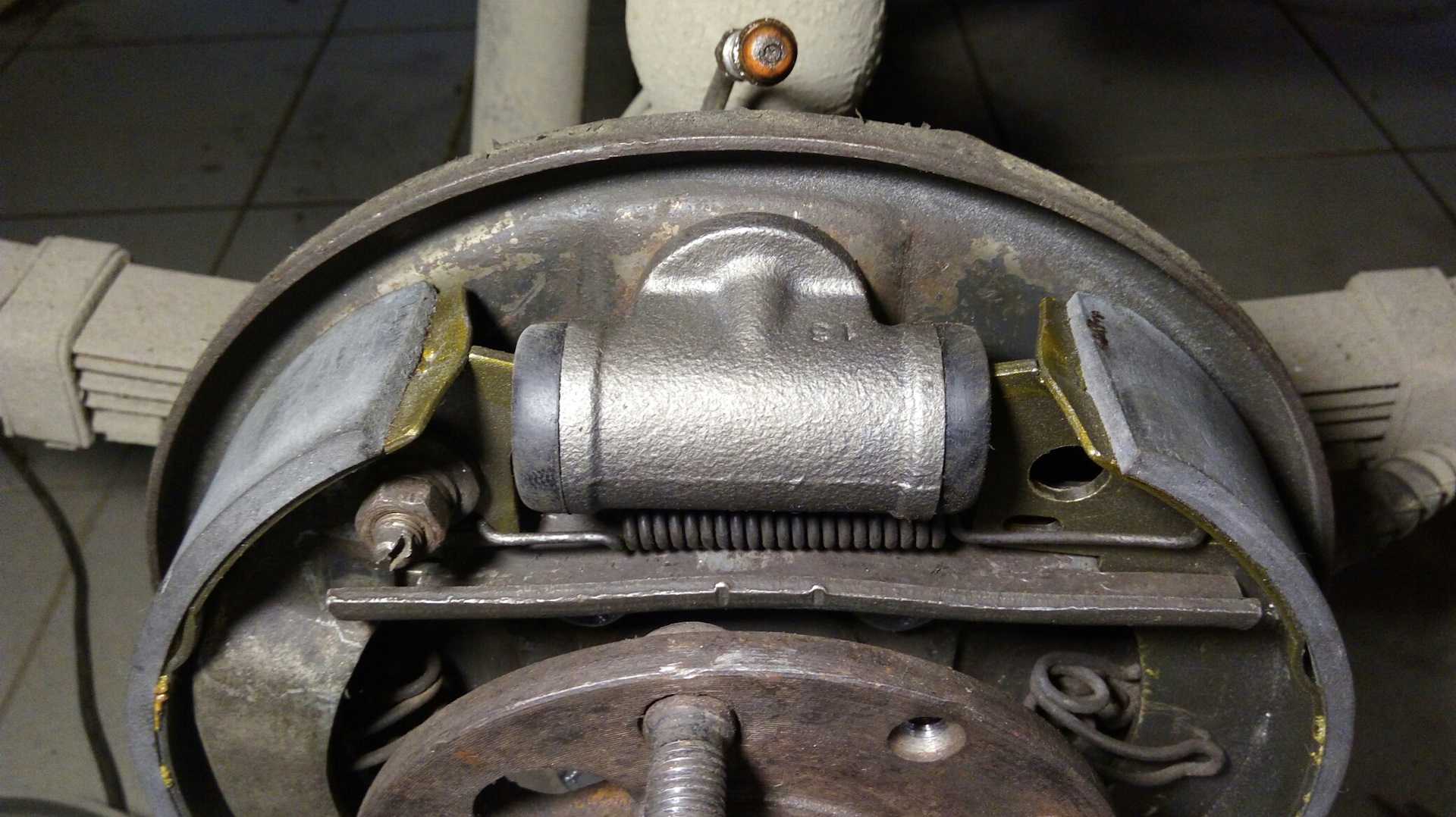

Замена тормозного цилиндра задних колес автомобиля Газель

Тормозной цилиндр снимаем для замены, а также для замены ремонтного комплекта цилиндра. Дефектный цилиндр легко обнаружить по наличию потека из-под тормозного барабана тормозной жидкости.

Снимаем барабан и тормозные колодки (смотрим статью – «Замена тормозного барабана и колодок задних колес»).

Сливаем тормозную жидкость из контура задних колес (смотрим статью – «Прокачка тормозной системы, замена тормозной жидкости»).

Придерживая переходник тормозного цилиндра ключом «на 17», ключом «на 12» отворачиваем штуцер тормозной трубки*

Отсоединяем трубопровод.

Головкой «на 12» отворачиваем два болта крепления цилиндра к щиту

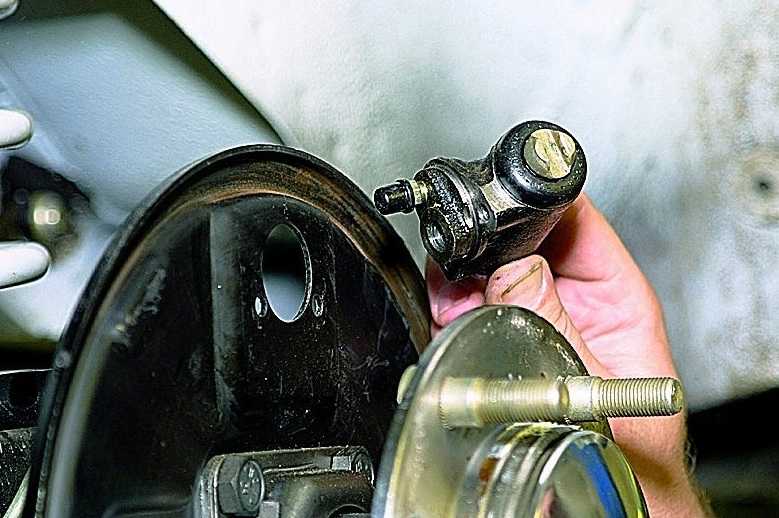

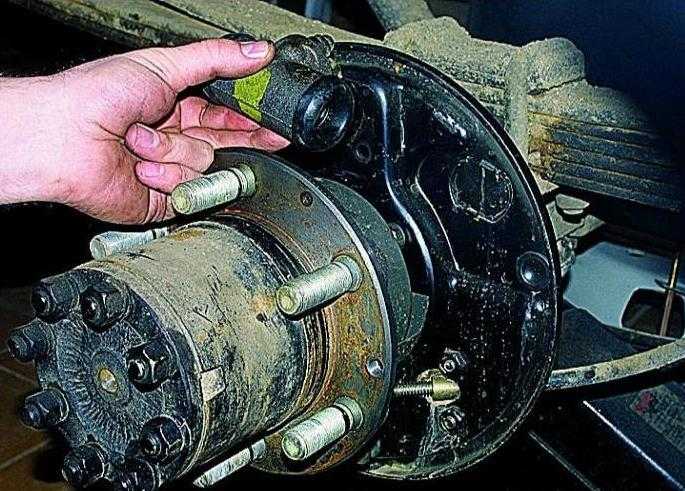

Снимаем тормозной цилиндр

Ключом «на 17» отворачиваем переходник

Между переходником и цилиндром установлена медная уплотнительная шайба

*Если трубка сильно затянута, то нужно отвернуть головкой на 12 крепление цилиндра к щиту.

Потянуть за цилиндр, чтобы трубка вышла через отверстие в щите.

Держа ключом накидную гайку трубки, поворачиваем тормозной цилиндр против часовой стрелки и отворачиваем трубку.

Таким образом, можно спасти трубку от поломки. После выполнения данной операции, нужно разработать накидную гайку трубки, перед этим смочив тормозной жидкостью накидную гайку.

Устанавливаем новый цилиндр в обратной последовательности, заменив медную шайбу.

Установив колодки и барабан, прокачиваем задний контур.

Как снять и поставить главный тормозной цилиндр автомобиля Газель

Главный тормозной цилиндр с двухсекционным бачком и датчиком аварийного падения уровня тормозной жидкости крепится к вакуумному усилителю.

Поршни в цилиндре расположены последовательно, ближайший к вакуумному усилителю приводит в действие тормозные механизмы задних колес, другой поршень – передних.

Главный тормозной цилиндр снимаем для ремонта, а также для замены вакуумного усилителя.

Обычно возникают следующие дефекты главного тормозного цилиндра:

— загрязнение главного цилиндра или большой износ его зеркала;

— износ или повреждение манжеты поршня главного цилиндра;

— разбухание манжет;

— засорились компенсационные отверстия (происходит самопроизвольное торможение автомобиля)

1. Отсоединяем колодку проводов от датчика аварийного падения уровня тормозной жидкости.

2. Ключом «на 12» отворачиваем оба штуцера тормозных трубок и отводим их в сторону.

3. Ключом «на 17» отворачиваем гайку и снимаем хомут крепления шлангов и проводов.

4. Ключом «на 17» отворачиваем две гайки крепления главного цилиндра к вакуумному усилителю

5. Снимаем главный цилиндр

6. Между цилиндром и усилителем установлено резиновое уплотнительное кольцо. Его следует переставить на новый цилиндр (в случае замены)

7. Отворачиваем крышку бачка и, перевернув цилиндр бачком вниз, сливаем из него жидкость.

Нажав несколько раз на поршень, полностью сливаем остатки жидкости.

8. Потянув, снимаем бачок с цилиндра

Устанавливаем главный тормозной цилиндр в обратной последовательности.

После заполнения бачка жидкостью проверяем действие тормозов и, при необходимости, прокачиваем тормозную систему (см. Прокачка тормозной системы, замена тормозной жидкости).

Обслуживание

Сводится к проверке состояния колодок, барабанов и дисков, проверке и регулировке свободного хода педали, периодической замене жидкости, проверке резиновой части магистралей на наличие протекания.

Проверке состояния манжетов рабочих цилиндров и прокачке системы для удаления из нее воздуха.

Читайте по теме: Что нужно делать если появился воздух в тормозной системе.

Все элементы тормозов ВАЗ 2110 – ремонтируемы, кроме вакуумного усилителя и резиновых частей магистралей.

Усилитель и резиновые магистрали не ремонтируемы, поэтому при возникновении проблем они заменяются.

Ремонт главного цилиндра сводится к замене всех резиновых элементов (манжетов, прокладок).

Выполняется он при обнаружении протекания жидкости из него. То же касается и рабочих цилиндров.

Ремонт тормозных механизмов ВАЗ 2110 включает в себя замену колодок, дисков и барабанов, если обнаружен их сильный износ.

Причины неисправностей в главном тормозном цилиндре ВАЗ 2110

Появления подтёков тормозной жидкости из-под главного цилиндра на корпусе вакуумного усилителя признак того, что изношен двухворотничковый манжет низкого давления в главном цилиндре тормозов и потребуется замена ГТЦ.
Мягкая педаль тормоза свидетельствует либо о наличии воздуха в системе тормозов, либо об износе манжет поршней главного цилиндра или износе «зеркала» главного цилиндра.
Подклинивающая педаль тормоза признак того, что перекрыто компенсационное отверстие или произошло его засорение в корпусе главного цилиндра тормозов.
Заедание педали тормоза может быть также вызвано подклиниванием поршней в главном цилиндре из-за попадания грязи.
Невозврат педали тормоза может быть из-за поломки одной или двух возвратных пружин поршней главного цилиндра, либо неисправностью в приводе педали тормоза.

При разборке ГТЦ следует быть осторожным, чтобы внутренности не разлетелись под действием пружины и все детали можно было сложить по порядку снятия. Длина пружины под воздействием нагрузки должна быть 39,01–45,9 Н (3,8–4,8 кгс) – 41 мм, при другом варианте должны быть следующие показатели 82,01–99,48 Н (8,35–10,15 кгс) – 21 мм. В свободном состоянии пружина должны иметь длину 59,8 мм. Если пружины не имеют таких показателей, то они подлежат замене. После разборки ГТЦ все детали необходимо промыть и высушить.

Промыв корпус цилиндра нужно внимательно осмотреть его внутреннее зеркало на предмет появления раковин или эллипса. В месте, где появился эллипс, блеска зеркала не будет. Если зеркало главного цилиндра без повреждений, то устанавливаются новые уплотнительные кольца на поршня цилиндра, новый двухворотничковый манжет и все собирается в обратном порядке. Также необходимо заменить медные кольца под стопорными болтами.

Если в результате осмотра будут выявлены вышеперечисленные виды износа, то цилиндр необходимо заменить, так как ремонт ГТЦ не даст желаемого результата и будет лишь пустой тратой времени и денег.

Для работы по замене главного цилиндра тормозов ВАЗ 2110 потребуются следующие инструменты:

плоскогубцы;
плоская и крестообразная отвертка;
рожковые ключи на 13, 15, 17;
накидной ключ на 17;
торцевой ключ на 13;
ключ специальный ключ для тормозов на 10;
жидкость для тормозов (DOT4);
новый главный тормозной цилиндр (21083505010);
бумажное полотенце или тряпки.

Проверка колес, ручного тормоза и тормозов в процессе езды

Проверяем колеса

Осматривая колеса, знайте, что они должны быть совершенно сухими, причем как снаружи, так и внутри. С особой тщательностью осмотрите внутренние поверхности колес, используя смотровую яму. Малейшее присутствие на колесах маслянистых следов послужит тревожным сигналом протекания рабочего цилиндра системы торможения.

Тормоза в движении

После визуальной проверки тормозов не забудьте протестировать тормоза в движении. Для этого разгоните машину на открытом отрезке дороги примерно до скорости 50-60 км/ч и после этого резко нажмите на тормозную педаль

Важно! Проверку тормозной системы в процессе движения можно производить только после того, как вы убедились в исправности всех ее компонентов!

Что касается размера тормозного пути, то он у каждой машины свой и, как правило, зависит от состояния дорожного покрытия, от шин, от веса автомобиля и от многих других причин.

В заключение отметим, что систему торможения автомобиля можно проверить с помощью специального стенда диагностики, который предоставит объективную информацию относительно состояния тормозной системы.

Видео о работе тормозной системы автомобиля:

Тормозная система необходима для быстрого изменения скорости или полной остановки автомобиля и удержания его на месте при стоянке. Для этого на автомобиле есть такие виды тормозных систем, как — рабочая, стояночная, запасная и вспомогательная система (тормоз-замедлитель).

В случаи, если у вас появились сомнения в исправности, то необходимо их проверить. Ведь будет прискорбно, если действительно они неисправны, а впереди будет бетонная плита или чего хуже чей-то Лексус.

Как проверить дисковые тормоза?

При проверке дисковых тормозов, как правило в первую очередь измеряется толщина накладок на колодках. В случаи если видна стальная опорная плита, то это нам говорит о том, что необходимо произвести замену тормозных колодок.

При проверке дисковых тормозов на исправность выполняем следующие действия.

. Поднимаем домкратом автомобиль, снимаем переднее колесо. В данном случаи не стоит также забывать и о безопасности, то есть следует использовать колесные башмачки.

Перед вами тормозной диск, он же ротор. Проводим рукой по двум сторонам диска от центра к краю. Таким образом можно будет определить изношенность тормозного диска. Если почувствуете неравномерность износа или же диск сильно изношен, то следует обратиться к мастеру, для определения возможности дальнейшей эксплуатации тормозного диска (после росточки) или придется произвести его замену.

. Далее проверяем тормозной суппорт. Только помните, если автомобиль совсем недавно эксплуатировался, то суппорт будет горячим. Но а если нет, то обхватываем его руками и покачиваем из стороны у сторону, что позволит убедиться в исправности монтажных шпилек и проушин.

Обращаем внимание и на тормозные колодки

В случаи, если толщина накладок тормозных колодок составляет всего 30 процентов от толщины накладок на новых, то заменяем их на новые.

. Перед заменой колодок на новые, поршня суппорта утапливаем в корпус, для того чтобы суппорт легко сдвинулся с тормозного диска. После этого откручиваем один из болтов крепления, сдвигаем суппорт и заменяем колодки. Собираем в обратной последовательности.
