Устройство гидроусилителя руля

Гидроусилитель руля это замкнутая, взаимосвязанная гидравлическая система компонентов, состоящая из:

1. Насоса.
2. Распределительного устройства.
3. Гидроцилиндра.
4. Бачка.
5. Шлангов высокого и низкого давления.

Насос

Главная деталь конструкции гидроусилителя руля это насос. При помощи его в гидроусилителе руля создается давления и происходит циркуляция масла в системе. Он закреплен возле двигателя, и приводиться в работу от коленвала, при помощи ременной или шестеренчатой передачи (привода). Самый распространенный вид насоса – лопастной, обычно пластинчатый, он обеспечивает высокую износоустойчивость и большой КПД. Однако имеет слабое звено, а именно подшипник, из-за чего приходиться ремонтировать его. Давление в насосах такого типа около 150 бар, что является очень высоким.

Распределитель

Распределитель в гидроусилителе руля, это своего рода регулировщик, который направляет масло из бачка в гидроцилиндр и обратно. Он может устанавливаться, как на валу рулевого механизма, так и на некоторых частях рулевого механизма. Существует два вида распределителя:

• осевой – если золотник совершает поступательные движения;
• роторный – если совершает вращательные движения.

Гидроцилиндр

Или как еще называют силовой цилиндр, выполняет функцию поворота колес. Жидкость в гидроусилителе рулевого управления давит на поршень под давлением и заставляет выдвигаться шток, что приводит к повороту колес. Для того чтобы задвинуть шток назад, жидкость с обратной стороны давит на поршень и колеса возвращаются в исходное положение. Гидроцилиндр может быть расположен, как на рулевом механизме, так и между рулевым приводом и корпусом автомобиля.

Бачок

Резервуар для рабочей жидкости, которая обеспечивает работу и смазку всех связующих гидроусилителя руля. В нем находиться специальный фильтр, для избегания попадания грязи, так как распределитель очень чувствительный к этому. Для проверки уровня масла имеется специальный щуп и отметки на нем. Бачок находиться под капотом, обычно, на видном месте рядом с бачком антифриза и имеет цилиндрическую форму.

Шланги высокого и низкого давления

Конечно, всю циркуляцию жидкости по системе гидроусилителя руля обеспечивают шланги, которые подразделяются на:

• шланг высокого давления;
• шланг низкого давления.

Шланги гидроусилителя руля высокого давления циркулируют масло между насосом, распределителем роторным или осевым и гидроцилиндром. А низкого давления возвращают это масло из распределителя в бачок, а так же из бачка в насос

Важно следить за состоянием шлангов, чтобы избежать утечек жидкости и поломки всего механизма

Типичные неисправности и способы их устранения

Как любой узел, ГУР может время от времени выходить из строя.

Основные неисправности и методы их устранения приведены ниже:

1. Износился приводной ремешок системы или он плохо натянут. В этом случае ремень либо меняется, либо регулируется его положение.
2. Плохо поворачивается руль, это может быть обусловлено как износом ремешка, так и пониженным уровнем масла в системе, сниженным количеством оборотом мотора, забитым фильтром. Кроме того, проблема может заключаться в низком давлении насоса или воздушной пробке в магистралях. В зависимости от проблемы, решение может заключаться в добавлении расходного материала, регулировке холостых оборотов, замене фильтра, ремонте насоса. Не лишним будет проверить герметичность соединений.
3. Механическая поломка в работе системы рулевого управления, нужно произвести ее диагностику.
4. Если не работает насос, нужно либо его отремонтировать с помощью рема (ремкомплекта), либо поменять сальники.
5. Износ элементов рулевого управления или нарушение геометрии привода. Вышедшие из строя детали следует заменить.
6. Если рабочая жидкость выбрасывается через предохранительный клапан, нужно найти место утечки и устранить проблему. Причина может крыться в неработоспособности насоса, следует проверить его рабочее давление.
7. Повреждение либо износ шин, необходимо определить неисправные элементы и поменять их или отремонтировать.

Устройство

ГУР состоит из следующих элементов:

1. Насос — создает давление масла, крепится к мотору. Работает от приводного ремня.
2. Распределитель — регулирует движение масла в системе: в правую либо левую полость, в зависимости от поворота руля, и обратно в бачок.
3. Рулевой механизм — передает усилие жидкости к механизму рулевой сошки, а от нее к колесам.
4. Сошка рулевая — служит для передачи движения от вала к тягам колес.
5. Шланги гидравлические — обеспечивают соединение элементов системы и циркуляцию в ней масла.
6. Бачок ГУР — нужен для бесперебойной работы системы, уровень масла в нем то снижается, то повышается. Не допускает попадания воздуха, если в нем достаточный уровень.

Куча деталей

Гидроусилитель руля это целый комплекс отдельных агрегатов и элементов таких как:

1. Насос гидроусилителя
2. Рулевая рейка, совмещенная с гидроцилиндром (существуют модели реек с выносным гидроцилиндром)
3. Устройство управления рабочей жидкостью (золотниковый механизм)
4. Соединительные шланги высокого и низкого давления
5. Расширительный бочок
6. Рабочая жидкость

Насос представляет собой металлический корпус, внутри которого вращается барабан с лопастями. При вращении лопасти захватывают рабочую жидкость и подают ее под давлением в рулевую рейку. Приводиться в действие насос двигателем, посредством ременной передачи. В электроусилителях насос вращается при помощи электрического двигателя.

Рулевая рейка выполнена в форме цилиндра, внутри которого расположены зубчатая рейка, которая является и штоком гидроцилиндра, поршень гидроцилиндра и механизм управления. В торцы зубчатой рейки вворачиваются рулевые тяги, которые соединены с поворотной ступицей. Рулевая штанга через карданные соединения соединена подвижно с зубчатой рейкой.

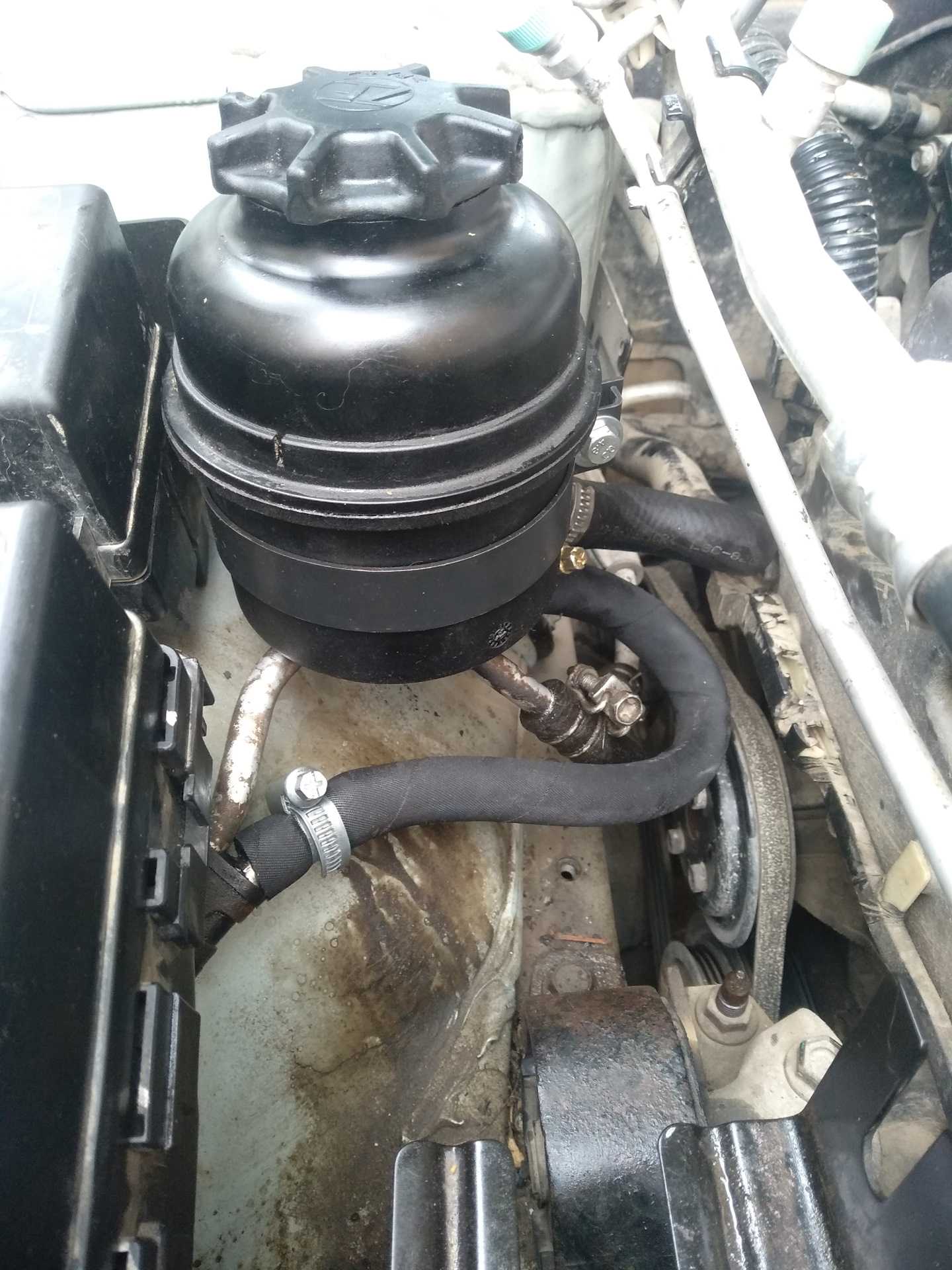

Расширительный бачок находится выше уровня насоса в подкапотном пространстве. Изготавливается обычно из прочной пластмассы. Внутри имеет фильтрующий элемент и рассекатель напора жидкости.

В качестве рабочей жидкости гидроусилителя руля применяются специальные масла, определенной вязкости и температурного режима работы. Обычно производитель указывает спецификацию масла для гидроусилителя, но для обывателя еще указывает ее цвет, который совпадает с цветом пробки расширительного бачка. Например, концерн Фольксваген применяет зеленый цвет.Заливать жидкости разных спецификаций недопустимо, к чему это приведет, поговорим ниже.

Как проверить ГУР на неисправность

Для тех, кто задался вопросом, как определить неисправность ГУР, есть ряд проверочных действий, с которыми вполне может справиться даже новичок. Перечислим по порядку как определить неисправность ГУРа самостоятельно.

Уровень жидкости в бачке

Первое, на что нужно обратить внимание при проблемах с гидроусилителем — проверить в бачке уровень его рабочей жидкости. У каждой машины, оборудованной ГУР, в подкапотном пространстве в общей доступности находится специальный небольшой расширительный бачок с рабочей жидкостью, что используется для смазки и охлаждения

На стенках бачка имеются отметки MIN и MAX (могут быть другие аналогичные пометки, в том числе рисунки), которые указывают, соответственно на минимальный и максимальный уровень жидкости в системе. Необходимо постоянно следить за тем, чтобы жидкости было достаточно. Заметное снижение её объема это повод искать причину утечки в системе, то есть, ее разгерметизации.

Натяжение ремня

Следующая обязательная проверка — усилие натяжения приводного ремня. У каждого автомобиля соответствующее значение указывается в мануале. Информацию о том, что он ослаб можно получить, лишь проверив рукой его натяжение, или по главному симптому, который заключается в писке ремня при холодном пуске двигателя, особенно в холодное время года. Натяжку выполняют с помощью специальных инструментов и приводных роликов. В качестве временной меры можно использовать кондиционер для приводных ремней. Но потом все равно нужно делать соответствующую натяжку.

Подтекание жидкости

Диагностика неисправностей ГУР обязательно подразумевает осмотр всех его магистралей на предмет утечки гидравлической жидкости. Места течи могут быть самыми разными, обычно это валы, подшипники, штуцеры, трубопроводы. Обязательно нужно проверить непосредственно насос ГУР на предмет подтекания.

Состояние жидкости и фильтра

При проверке обязательно обращать внимание на состояние фильтрующего элемента, а также гидравлической жидкости. Особенно это актуально при длительной их эксплуатации после замены

Изменения цвета на очень темный или появление запаха гари — повод немедленно ее поменять!

Завоздушивание системы

О попадании воздуха в жидкость гидроусилителя руля водителю могут «сообщить» два признака. Первый — наличие пены на поверхности жидкости в расширительном бачке. Причем она может даже бурлить, если покрутить рулем из стороны в сторону. Второй признак состоит в том, что рулевое колесо может самопроизвольно немного поворачиваться в одну или другую сторону

Обратите внимание, что это очень опасный сигнал, и прокачку системы нужно сделать как можно быстрее!

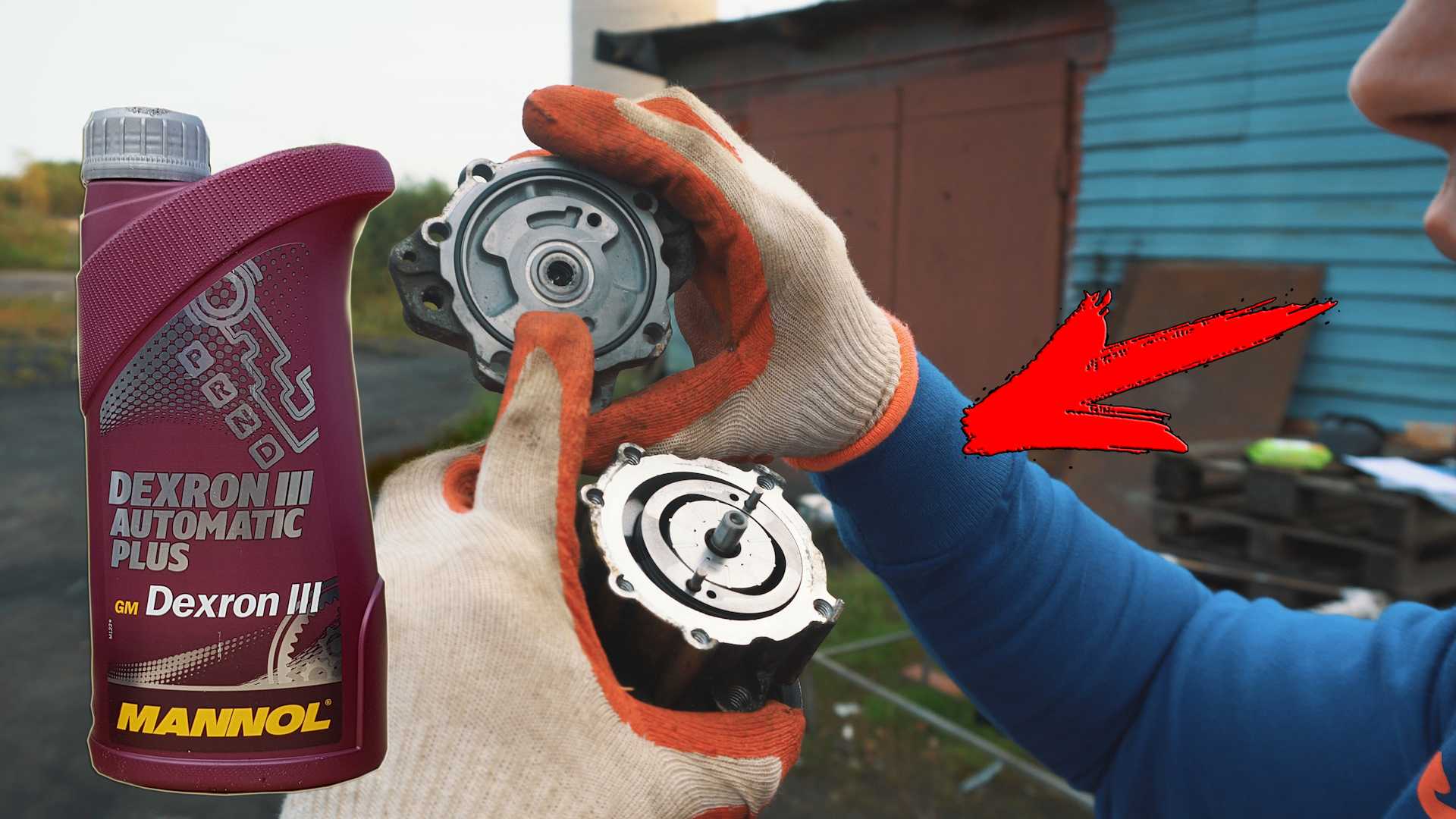

Статор и ротор насоса

При демонтаже насоса обязательно проводят осмотр состояния его ротора и статора. Если насос долго работал на грязной рабочей жидкости, сильно перегревался, то велика вероятность, что на рабочих поверхностях появятся задиры и царапины. Зачастую при этом повреждается еще и вал. В этом случае меняется либо рабочая пара, либо насос целиком. Разве что в качестве временного решения можно вынуть пластинки и перевернуть их. Так насос сможет еще походить некоторое время, но потом его однозначно нужно заменить на новый аналогичный.

Проверка подшипника

При значительном гуле насоса, износе его лопастей и/или повреждении внутренностей корпуса имеет смысл проверить подшипник насоса на предмет износа. Для этого необходимо демонтировать насос из своего посадочного места. После этого просто пальцами подергать подшипник в разных плоскостях. И если вдоль оси допускается минимальный люфт, то в перпендикулярной к оси плоскости люфт недопустим, поскольку в этом случае лопасти будут касаться в процессе движения внутренних поверхностей насоса.

Аналогичные рассуждения справедливы и для втулки. Однако в этом случае замене подлежит не втулка, а корпус, поскольку, во-первых, зачастую втулка попросту впаяна в корпус, а во-вторых, велика вероятность того, что втулка уже разбила корпус, и он будет заведомо поврежден.

Перепускной клапан

Когда существует неисправность перепускного клапана ГУР, то на горячем двигателе и высокой температуре окружающей среды к рулевому колесу при повороте придется прикладывать большие усилия. Во время демонтажа клапана необходимо проверить наличие задиров внутри посадочного места клапана. Если эти два фактора имеют место, то клапан подлежит замене.

Прокачка гидравлической системы гидроусилителя руля Lada Largus

Замена, доливка жидкости производится в случае испарения, утечки жидкости из гидросистемы гидроусилителя рулевого упраления. Если утечка вызвана неисправностью, то после ремонта, вам не только необходимо заменить, долить жидкость, но и прокачать ее, для того, чтобы избавиться от воздушных пробках в системе. Кроме того, гидравлическая жидкость меняется в случае чрезмерного загрязнения. В данной статье мы расскажем о замене жидкости в гидросистеме и прокачке гидросистемы гидроусилителя руля Лада Ларгус.

Вам потребуются: пассатижи, емкость для сбора жидкости.

Согласно рекомендации завода изготовителя жидкость в системе гидроусилителя рулевого управления не меняют в течение всего срока эксплуатации автомобиля. Однако если жидкость в бачке сильно загрязнена или потемнела, то ее следует заменить. При сильном загрязнении или потемнении жидкости проверьте исправность насоса гидроусилителя и рулевого механизма. Возможно, их необходимо отремонтировать или заменить. Не используйте слитую жидкость повторно: она загрязнена, насыщена воздухом и влагой. Всегда заливайте в систему только новую жидкость той марки, которая была залита прежде. 1. Приподнимите переднюю часть автомобиля и установите ее на надежные опоры так, чтобы передние колеса не касались земли. При наличии подъемника можно приподнять весь автомобиль. 2. Откачайте (например, шприцем или резиновой грушей) жидкость из бачка гидроусилителя рулевого управления. 3. Сожмите отогнутые ушки хомута шланга возврата жидкости в бачок, сдвиньте хомут по шлангу и отсоедините шланг . 4. Опустите конец отсоединенного сливного шланга в заранее подготовленную емкость. Если длины шланга недостаточно, нарастите его отрезком любого шланга подходящего диаметра. 5. Слейте жидкость из системы гидроусилителя рулевого управления, два-три раза пустив двигатель на несколько секунд и одновременно поворачивая рулевое колесо поочередно в обе стороны до упора. 6. Присоедините шланг возврата жидкости к бачку гидроусилителя. 7. Залейте жидкость в бачок и удалите воздух из системы гидроусилитепя рулевого управления (см. «Прокачка системы гидроусилителя рулевого управления» абзац ниже). Не переливайте жидкость выше метки «МАХ». 8. Установите пробку на место и вытрите потеки.

Прокачка (удаление воздуха) гидравлической системы усилителя рулевого управления необходима после любых работ, связанных с разгерметизацией системы (замена насоса или трубопроводов). Признаком наличия воздуха в системе является подклинивание рулевого колеса при попытке резко повернуть его. Кроме того, насос издает повышенный шум в момент поворота рулевого колеса, а жидкость в бачке обычно вспенивается, 1. Затормозите автомобиль стояночным тормозом и установите противооткатные упоры {«башмаки») под задние колеса. 2. Приподнимите переднюю часть автомобиля и установите ее на надежные опоры так, чтобы передние колеса не касались земли. При наличии подъемника можно приподнять весь автомобиль. 3. Залейте рабочую жидкость в систему гидроусилителя до метки «МАХ» 4. Не пуская двигатель, поверните рулевое колесо пять-шесть раз влево и вправо до упора. 5. Пустите двигатель и поверните рулевое колесо до упора в одну сторону. Не увеличивайте обороты двигателя выше оборотов холостого хода. Предупреждение: Не удерживайте рулевое колесо в крайнем положении более 5 с. 6. Поверните рулевое колесо до упора в противоположную сторону. 7. Верните рулевое колесо в среднее положение и заглушите двигатель. 8. Проверьте уровень рабочей жидкости в бачке гидроусилителя и при необходимости долейте жидкость. Уровень рабочей жидкости в бачке при прогретом двигателе должен находиться не выше метки «МАХ», а на холодном — не ниже метки МIN 9. Повторяйте операции 4-7 до тех пор, пока уровень жидкости в бачке при повороте руля перестанет снижаться и в жидкости перестанут появляться пузырьки воздуха. 10. Долейте необходимое количество рабочей жидкости, Не переливайте жидкость выше метки «МАХ». 11. Опустите передние колеса на землю. Пустите двигатель и сделайте несколько полных поворотов рулевого колеса от одного крайнего положения до другого. Убедитесь, что разница уровней жидкости в бачке при левых и правых поворотах рулевого колеса незначительна. Убедитесь, что разница между уровнем рабочей жидкости при работающем двигателе и уровнем после остановки двигателя находится в пределах 5 мм. Если разница уровней достигла 5 мм или более, значит, воздух удален из системы не полностью и следует повторить прокачку. 12. Установите пробку бачка на место и вытрите потеки жидкости.

Устройство

Устройство системы усилителя

Как электроусилитель на Газель, так и ГУР предназначены для более комфортного управления рулем. Для начала разберем устройство . Речь идет как о Газель Бизнес с двигателем 405, так и о других моделях этой линейки.

1. Насос ГУР. Этот элемент схемы обеспечивает оптимальную циркуляцию расходного материала в системе, а также давления.
2. Рулевой редуктор с распределительным элементом. Данное устройство позволяет обеспечить приток воздушного потока, необходимого для направления масла в нужную полость цилиндра либо обратно в бак.
3. Еще один компонент системы — цилиндр. С его помощью обеспечивается преобразование давления расходного материала в передвижение поршня, а также штока.
4. Сам расходный материал, то есть масло. Жидкость передает усилие от насоса ГУР к цилиндру. Кроме того, масло обеспечивает смазку всех трущихся элементов устройства.

прокачка ГУР (можно в FAQ

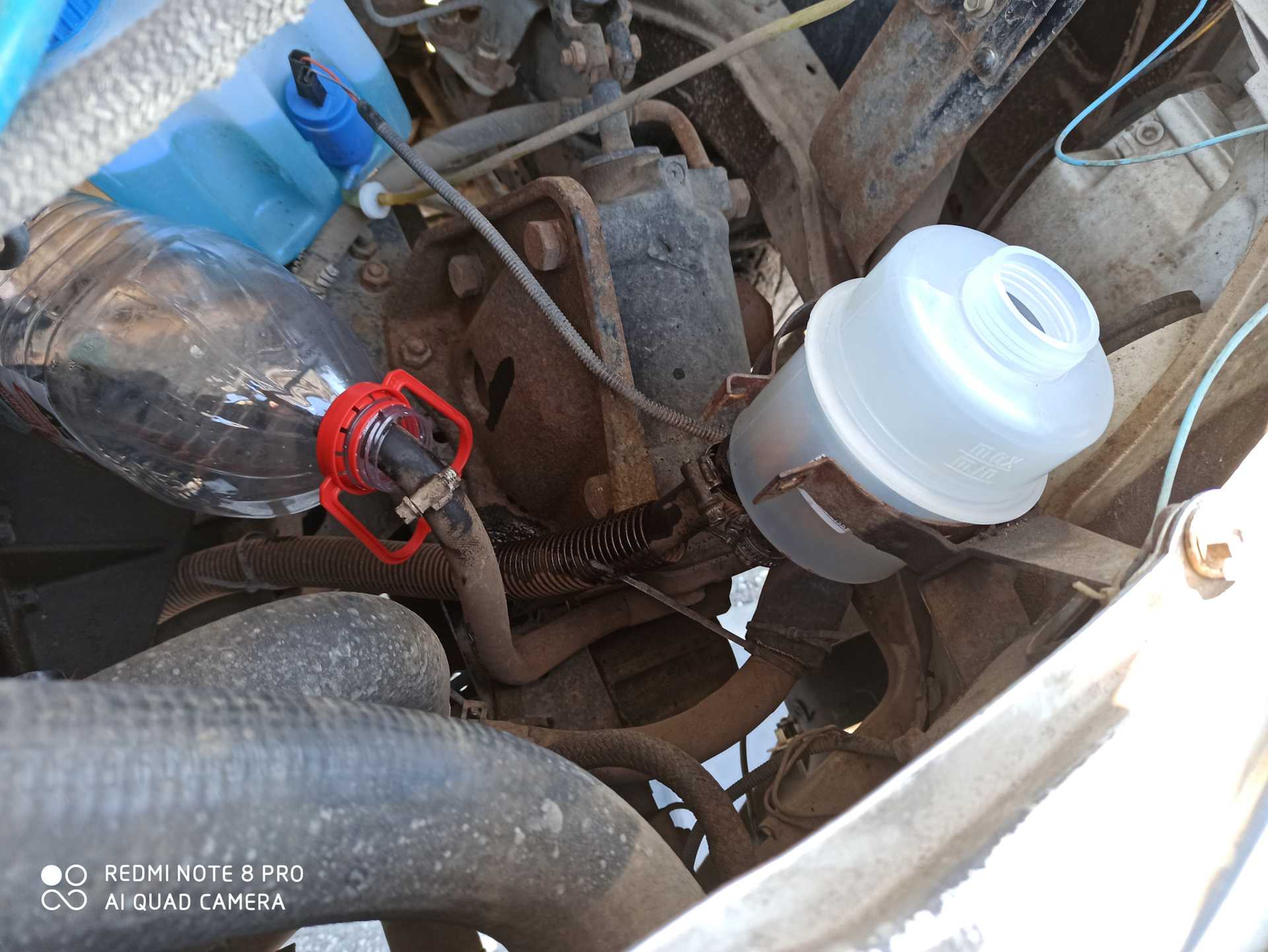

В процессе эксплуатации для удаления воздуха из гидросистемы после устранения неисправностей, приведших к нарушению герметичности, и после замены бачка или масла производится прокачка гидросистемы.

Наличие воздуха в гидросистеме характеризуется эффектом «подклинивания» рулевого колеса при резком изменении направления его вращения, скачкообразным изменением усилия на рулевом колесе при повороте направо, помутневшим маслом и наличием масла в бачке, а также повышенной шумностью работы гидросистемы.

Прокачку гидросистемы рекомендуется проводить при вывешенных передних колесах.

Перед прокачкой необходимо:

— очистить от грязи, и пыли клапан прокачки, расположенный на верхней крышке рулевого механизма, и снять резиновый колпачок;

— надеть на клапан прокачки прозрачную пластмассовую трубку с внутренним диаметром 6,5 мм и погрузить свободный конец трубки в масляный бачок до его касания фильтрующего элемента.

Порядок прокачки (проводится при неработающем двигателе):

— повернуть рулевое колесо в крайнее левое положение до упора;

— отвернуть клапан прокачки на 1/3 — 1 /2 оборота;

— повернуть рулевое колесо в крайнее правое положение до упора и, удерживая его в этом положении, завернуть клапан прокачки;

— продолжать выполнение этих четырех операций в приведенной последовательности, пока по трубке не будет перетекать масло без пузырьков воздуха;

— по окончании прокачки завернуть клапан, снять трубку;

— долить в бачок масло до требуемого уровня, ввернуть пробку масляного бачка в горловину;

— поставить автомобиль на передние колеса;

— запустить двигатель и повернуть рулевое колес 2-3 раза из одного крайнего положения в другое;

— заглушить двигатель и приоткрыть клапан прокачки на 1/3 -1/2 оборота;

после выхода остатков воздуха через клапан прокачки с характерным «шипом» и появлением в нем масла немедленно закрыть и окончательно затянуть клапан прокачки;

— протереть насухо головку клапана прокачки и надеть резиновый колпачок.

В процессе прокачки следует своевременно доливать масло в бачок, не допуская оголения погруженного в масло конца трубки, а по окончании прокачки восстановить требуемый уровень масла в бачке.

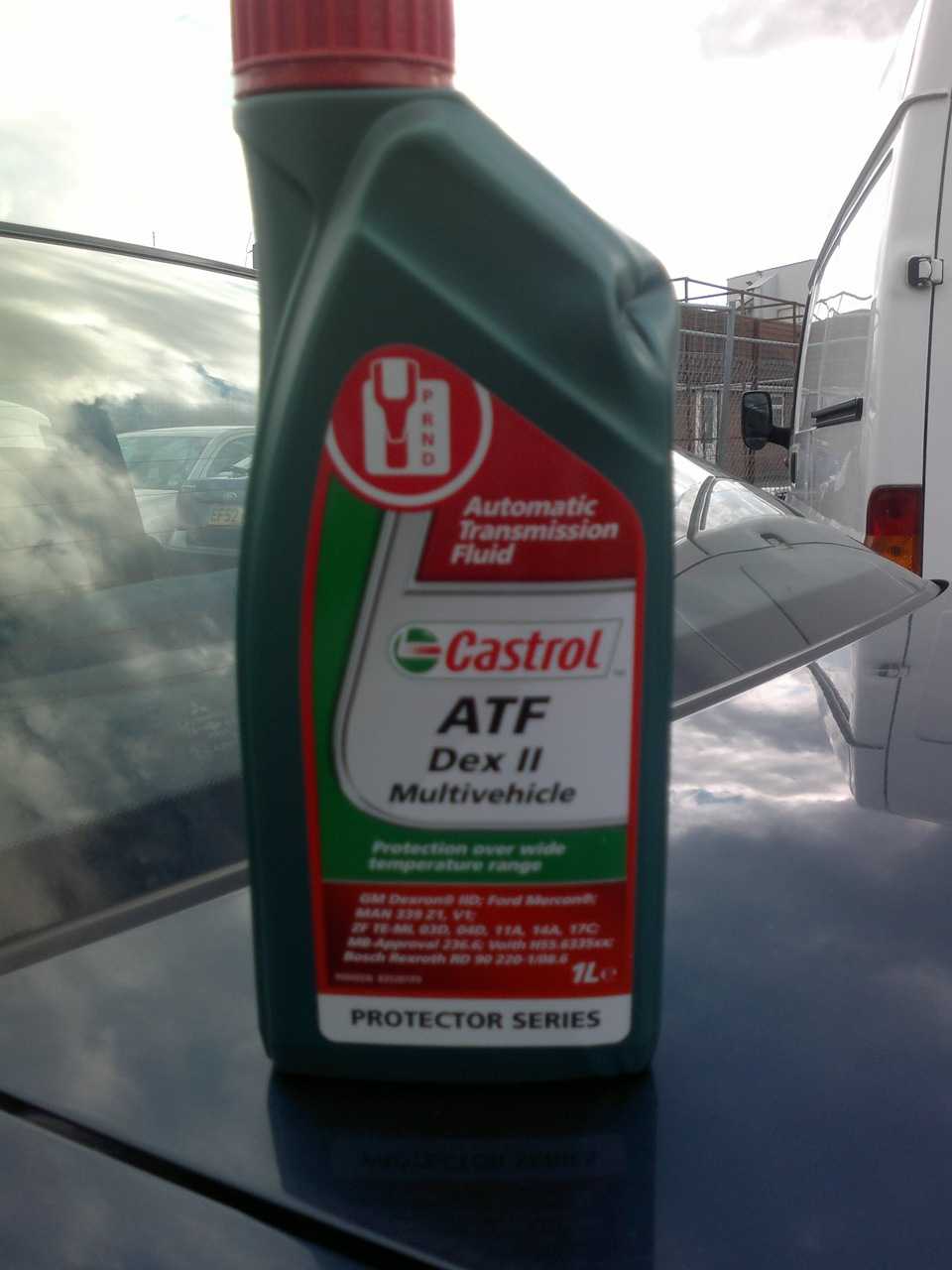

Рабочая жидкость — Масло для гидротрансформаторов и автоматических КПП марки «А» Аналог — Shell Donax T6, Esso Automatic Transmission FluidМасло для систем гидроусилителя руля и гидрообъемных передач марки «P» Аналог — Shell Donax T6, Esso Automatic Transmission Fluid

Заправочный объем — 1,6 л. (по документу), 1,0 (по жизни)

Источник статьи: http://forum.auto.ru/mark/gaz/352827/

Рекомендуем-с!

Для правильной и долговечной работы гидроусилителя необходимо придерживаться некоторых нехитрых правил:

• Заливать рабочие жидкости, только рекомендованные производителем.
• Прокачку системы после ремонта производить следующим способом: подсоединить все рабочие шланги, при заглушенном двигателе наполнить расширительный бачок, отсоединить шланг после рейки (низкого давления), исключая возможность завестись двигателю, стартером прокручиваем мотор, пока жидкость не пойдет через отверстие рейки. Далее зажимаем штуцер шланга и заводим мотор. Поворачиваем руль несколько раз до упора в обе стороны. Наблюдаем на предмет течи всю систему в течение пяти минут. Если течи не выявлены, заливаем до максимальной отметки и закрываем расширительный бачок.
• Ремень привода менять в соответствии с рекомендациями производителя.

Исправный гидроусилитель — залог безопасного движения! » alt=»»>

Прокачка гидравлической системы усилителя рулевого управления необходима после любых работ, связанных с разгерметизацией системы (замена насоса или трубопроводов).

Признаком наличия воздуха в системе является подклинивание рулевого колеса при попытке резко повернуть его.

Кроме того, насос издает повышенный шум в момент поворота рулевого колеса, а жидкость в бачке обычно вспенивается.

Затормозите автомобиль стояночным тормозом и установите противооткатные упоры под задние колеса.

Приподнимите переднюю часть автомобиля и установите ее на надежные опоры так, чтобы передние колеса не касались земли.

При наличии подъемника можно приподнять весь автомобиль.

Залейте рабочую жидкость в систему гидроусилителя до нижней метки на щупе, установленном в пробке бачка

Не пуская двигатель, поверните рулевое колесо пять-шесть раз влево и вправо до упора.

Пустите двигатель и поверните рулевое колесо до упора в одну сторону. Не увеличивайте обороты двигателя выше оборотов холостого хода.

Не удерживайте рулевое колесо в крайнем положении более 5 секунд.

Поверните рулевое колесо до упора в противоположную сторону.

Верните рулевое колесо в среднее положение и заглушите двигатель.

Проверьте уровень рабочей жидкости в бачке гидроусилителя и при необходимости долейте жидкость.

Уровень рабочей жидкости в бачке при прогретом двигателе должен находиться не выше верхней метки на щупе, а на холодном — не ниже нижней метки.

Повторяйте операции 4—7 до тех пор, пока уровень жидкости в бачке при повороте руля перестанет снижаться и в жидкости перестанут появляться пузырьки воздуха.

Долейте необходимое количество рабочей жидкости. Не переливайте жидкость выше верхней метки.

Опустите передние колеса на землю. Пустите двигатель и сделайте несколько полных поворотов рулевого колеса от одного крайнего положения до другого.

Убедитесь, что разница уровней жидкости в бачке при левых и правых поворотах рулевого колеса незначительна.

Убедитесь, что разница между уровнем рабочей жидкости при работающем двигателе и уровнем после остановки двигателя находится в пределах 5 мм.

Если разница уровней достигла 5 мм или более, значит, воздух удален из системы не полностью и следует повторить прокачку.

Установите пробку бачка на место и вытрите потеки жидкости.

Профилактические меры

Профилактика и правильная эксплуатация в данном случае системы гидроусилителя зачастую позволяет значительно продлить срок эксплуатации механизма. Гидроусилитель — достаточно надежная и неприхотливая запчасть, и при правильной эксплуатации она может прослужить около 100…200 тысяч километров пробега. Однако для того чтобы продлить срок эксплуатации гидроусилителя необходимо следовать простым правилам, среди которых:

Следить за уровнем жидкости гидроусилителя. Этот фактор напрямую влияет на нормальную работу насоса. При необходимости ее нужно подливать до нужного уровня. Причем желательно пользоваться той же жидкостью, что была залита до этого, смешивать их крайне нежелательно, а жидкости, относящиеся к разным классам и вовсе недопустимо!

Менять жидкость ГУР по регламенту. Точную информацию к конкретному автомобилю вы найдете в мануале. Однако для большинства современных легковых автомобилей, оборудованных гидроусилителем руля, этот промежуток составляет около 80…100 тысяч километров пробега. Можно выполнять замену жидкости на регламентном ТО, близком по пробегу.

Использовать рекомендуемую жидкость. Как указывалось выше, в настоящее время существует большое их разнообразие, однако только автопроизводитель точно указывает в руководстве по обслуживанию, какой тип смазывающего материала необходимо использовать для конкретной машины.

Правильно эксплуатируйте ГУР. В частности, нельзя длительное время держать руль в крайних положениях. Максимально допустимое время — 5…10 секунд (зависит от конкретного автомобиля). Вывернутые колеса заставляют насос работать «на износ», что значительно сокращает его общий ресурс.

Проверять состояние пыльников рулевой рейки

Это очень важное требование, поскольку попадание в систему пыли и грязи способствует износу элементов как рейки в целом, так и гидроусилителя в частности. Кроме этого, при износе уплотнений возможно подтекание масла.

На стоянке машина должна стоять с выровненными колесами

Как указывалось выше, это требование вызвано тем, чтобы не создавать чрезмерную нагрузку на насос гидроусилителя руля.

В мороз не сразу крутить рулем после запуска двигателя. Вместо этого, особенно после длительной стоянке (например, утром), дать системе гидроусилителя руля прогреться вместе с двигателем, и лишь потом уже можно крутить рулевое колесо.

Не ездить с неработающим ГУР. Так можно «убить» все рулевое управление в долгосрочной перспективе. До автосервиса или гаража, конечно, доехать можно, но постоянно ездить нельзя.

Своевременная диагностика. При выявлении малейших подозрений на появление неисправности гидроусилителя (появление гула во время поворота или просто во время езды, «потяжеление» руля) необходимо как можно быстрее выполнить диагностику с тем, чтобы, во-первых, уменьшить износ деталей, а во-вторых, сэкономить на возможном предстоящем ремонте.

Следование перечисленным выше нехитрым правилам позволит автовладельцу не только значительно повысить ресурс гидроусилителя избежав неисправности, но и сэкономить на возможных ремонтах.
