Газель устройство рамы

ГАЗ 2752 и его модификации

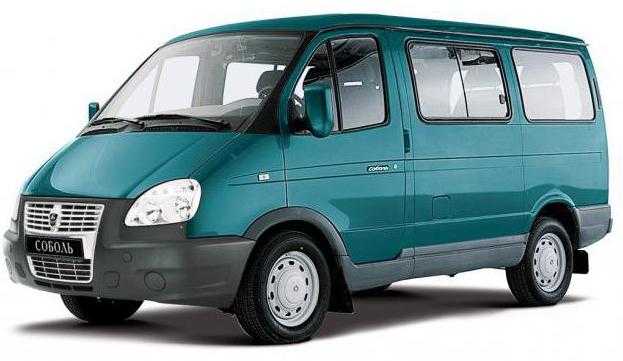

За базовую модель был принят цельнометаллический фургон ГАЗ 2752. С грузоподъемностью 0,9 тонны машина получает право въезжать даже в центр Москвы, где днем вводится ограничение на проезд для автомобилей грузоподъемности свыше 1 тонны. Маневренность и компактность «Соболя» позволяет мини-грузовику свободно проникать в тесные дворы, при этом авто достаточно экономичен и комфортен.

Дизайн и расположение пассажирских мест в ГАЗ-2752

После 2003 года ГАЗ 2752 дважды подвергался рестайлингу, а последняя модификация «Соболь Бизнес» (с 2010 года) отвечает всем современным требованиям, предъявляемым к подобному классу автомобилей с точки зрения оснащенности, комфорта и экологии.

«Соболь» 2752 имеет модификации по типу кузова и приводу колес. По типу кузова автомобиль может быть трехместным или семиместным фургоном. В 3-местном варианте общая грузоподъемность авто равняется 0,75-0,9 тонны, в 7-местном исполнении этот показатель немного меньше – 0,75-0,8 тонны. Обе модификации могут быть как с задним приводом колес, так и в полноприводном исполнении. Полноприводная модель 4х4 имеет название ГАЗ 27527, при этом на весь модельный ряд устанавливаются разные типы двигателей – как бензиновые, так и дизельные.

Габаритные размеры авто Соболь 2752

Багажное отделение от пассажиров отделено глухой перегородкой, двери багажника распашные – их две, и они открываются в стороны почти на 180° каждая.

Усиление рамы Газель — бортжурнал ГАЗ Газель 2006 года на DRIVE2

Собираюсь усиливать раму и никак не могу определиться каким это способом сделать, возить планирую до 2.5 тонны.

Кинуть профильную трубу и соединить поперечно

Не соединять поперечно

Кинуть горячекатаный швеллер на 12 и обратно вопрос, соединять их поперечно?

Кинуть холоднокатаный швеллер

По моим соображениям усиление гарячекатаным швеллером будет нилучше, меньше раму будет крутить, минус этого усиления это большой вес. Думал еще о варианте с профильной трубой, не плохо получается, но как это усиление покажет себя в работе?

Крепление у Некста, кто что думает?

Atego 1318

Полный размер

Порядок работ

Поскольку понадобится разбирать целый узел, параллельно стоит проверить и сопутствующие элементы.

Втулки с наружной стороны промазываются смазкой и запрессовываются так, чтобы совпали контрольные метки, а сами они оказались в одном уровне с корпусом. По окончании запрессовки проверяется доступность смазочного канала: его отверстие должно просматриваться визуально. Если он забит, он подлежит прочистке. Установленные втулки сверху проливаются моторным маслом;
Когда все прочищено и промазано, ставится шкворня; если не наделаны ошибки, она вдавливается почти без труда

Здесь важно верно сориентировать проточку под штифт – метке смазки для подшипника положено оказаться внизу. При сборке не должно остаться люфта;
Ни в коем случае не забивайте шкворень насильственно, как это нередко делают на СТО: руль будет поворачиваться с огромным трудом

Конечно, впоследствии система разработается, но детали послужат гораздо меньше, чем могли бы, а вам ближайшие 200-300 км придется ездить, вспоминая все богатство русского языка и разрабатывая мускулатуру;
На этом же этапе работ проверяется состояние сальников на полуосях. Изношенные меняются (чтобы в ближайшее время снова не заниматься разбором моста), при этом кромки нужно промазать маслом;
Сборка ведется обратным порядком. Каждый ее этап контролируется на свободное хождение устанавливаемых деталей
Особое внимание уделяется осевому перемещению кулака;
Все соприкасающиеся детали – шейка привода, шкворневой клапан – щедро обрабатываются смазкой. Со второй стороны шкворень меняется аналогично

Помощь? Доус Кингпин | Ретробайк

12 августа 2014 г.

• #1

Вот и все, я думаю, я нашел сообщение некоторое время назад о подобном проекте с некоторыми полезными источниками/советами, но я не могу найти, что сейчас

Ретро Новичок

12 августа 2014 г.

• #2

выравнивающие колеса, тормоза и т. д., которые также применимы к Kingpin, хотя, по общему мнению, с KP легче работать, чем с 20.

Надеюсь, это поможет.

Старший ретро-гуру

12 августа 2014 г.

• #3

Я думаю, что у них 20-дюймовые колеса, не так ли? Если да, то у вас есть выбор BMX и детских горных велосипедов с легкосплавными дисками, плюс должно быть много хромированных дисков для более традиционной сборки. d быть склонным придерживаться Sturmey и встроить его в новый обод, если старые немного покрыты коркой — они работают очень хорошо, когда они хорошо смазаны и отрегулированы.0003

Основные узлы тормозной системы

Вакуумный усилитель

Вакуумный усилитель:

• А1, А2, А3, А4 и А5 – полости вакуумного усилителя;
• А6 – отверстия;

1. обратный клапан;
2. уплотнительная втулка;
3. толкатели;
4. регулировочный болт;
5. поршни;
6. крышка;
7. диафрагмы;
8. диафрагмы;
9. упорное кольцо;
10. поршни;
11. фланец поршня;
12. корпус усилителя;
13. направляющие кольца;
14. уплотнительные манжеты;
15. фильтр;
16. корпус клапанов;
17. толкатели;
18. поршни;
19. диафрагма клапанов;
20. винт;
21. реактивная шайба;
22. пружина;
23. соединитель поршней

Между тормозной педалью и главным цилиндром установлен двухкамерный вакуумный усилитель (рис. 7.3), срабатывающий от разрежения во впускной трубе бензинового двигателя или от разрежения, создаваемого вакуумным насосом на автомобилях с дизельным двигателем.

На резьбовом конце соединителя 23 поршней гайкой закреплен вторичный поршень 5, а к фланцевой части тремя болтами, которые ввернуты в корпус 16 клапанов, прикреплены поршень 10 с фланцем 11, диафрагмы 8 и 19.

В корпусе 16 клапанов двумя винтами 20 зафиксирован толкатель 17 с поршнем 18 и фильтром 15. Во фланце 11 поршня установлена реактивная шайба 21, через которую на толкатель 3 передается суммарное усилие от толкателя 17, непосредственно связанного с тормозной педалью, и от обоих поршней усилителя. Для растормаживания системы необходим зазор между толкателем 3 и первичным поршнем главного цилиндра. Его обеспечивают с помощью регулировочного болта 4. Головка болта должна быть утоплена на 1,35-1,65 мм относительно привалочной плоскости крышки, к которой прикреплен фланец главного цилиндра.

Передняя часть

Как произвести диагностику ходовой «ГАЗели»? Все операции сводятся к осмотру состояния резиновых буферов и рулевых тяг. И если первые практически вечные, то тяги за 10 лет эксплуатации могут уже износиться. Чтобы произвести диагностику ходовой «ГАЗели», нужен помощник. По вашей команде он будет вращать рулевое колесо из стороны в сторону. В это время следует наблюдать за движением тяг. Недопустимо, чтобы они люфтовали. Если это так, значит, в них износился сайлентблок. Элемент нужно заменить. Меняется рулевая тяга целиком, в сборе.

Дело в том, что для вращения механизмов внутри используется смазка. Именно она обеспечивает легкость в управлении. И если диагностика ходовой «ГАЗели» показала, что руль стал более тяжелым, чем обычно, пришло время обновлять смазку. Данный процесс называется шприцеванием шкворней. Производится при помощи такого пистолета:

Как заменить шкворни на Газели – инструкция

Замену запчастей рекомендуется проводить по такому алгоритму:

Поместите транспортное средство на подпорки (например, на строительные козлы). Дело в том, что шкворни демонтируются из нижнего положения, а использование подпорок позволит вам создать необходимое пространство для демонтажа

Обратите внимание, что подпорки не должны касаться автомобильной балки

Снимите колеса с опор автомобиля с помощью баллонного ключа. Рекомендуется провести демонтаж сразу двух колес, чтобы потом не испачкать их (кулаки и шкворни в случае длительного использования часто загрязняются, что может испортить внешний вид колес).

Аккуратно демонтируйте тормозной суппорт с подвески. Он легко снимается, поэтому с ним проблем быть не должно. Для демонтажа нужно выкрутить два болта-фиксатора гаечным ключом на 12 (хотя на некоторых старых модификациях может использоваться ключ на 10).

Снимите кулак с рулевой тяги. Для этого с помощью плоскогубцев удалите фиксирующую проволоку, а потом снимите гайку с помощью баллонного ключа. Теперь необходимо снять фиксирующий палец – оптимальным вариантом будет использование съемника.

С помощью ключа демонтируйте нижнюю и верхнюю коробку непосредственно на поворотном кулаке (шкворень будет находиться внутри него). Работы следует проводить аккуратно; при демонтаже вы можете обнаружить налет на кулаке – его нужно снять тряпкой или отверткой.

Найдите на поворотном кулаке посадочный палец, демонтируйте гайку-фиксатор. Располагаться гайка может как с передней, так и задней части кулака. После демонтажа выбейте посадочный палец с помощью молотка (но не делайте сильных ударов).

В шкворневое отверстие ставьте любой цилиндрический предмет (например, другой шкворень), а потом ударьте несколько раз по его краю с помощью молотка. В результате наш шкворень должен выйти из поворотного кулака. Если запчасть сидит в отверстии достаточно плотно, удары можно наносить с помощью кувалды.

Вставьте новый шкворень в отверстие, протолкните его с помощью пальцев или молотка. Соберите подвеску в обратном порядке согласно инструкции выше. Если вы меняете запчасть сразу на двух колесах, рекомендуется сперва выполнить демонтаж обоих шкворней, а потом – поочередную замену и сборку, чтобы не испачкать детали.

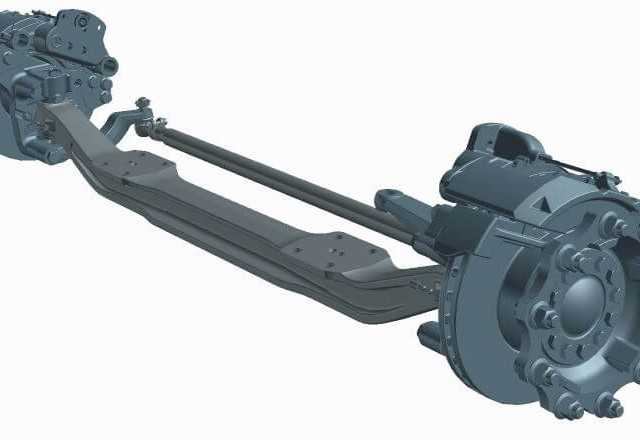

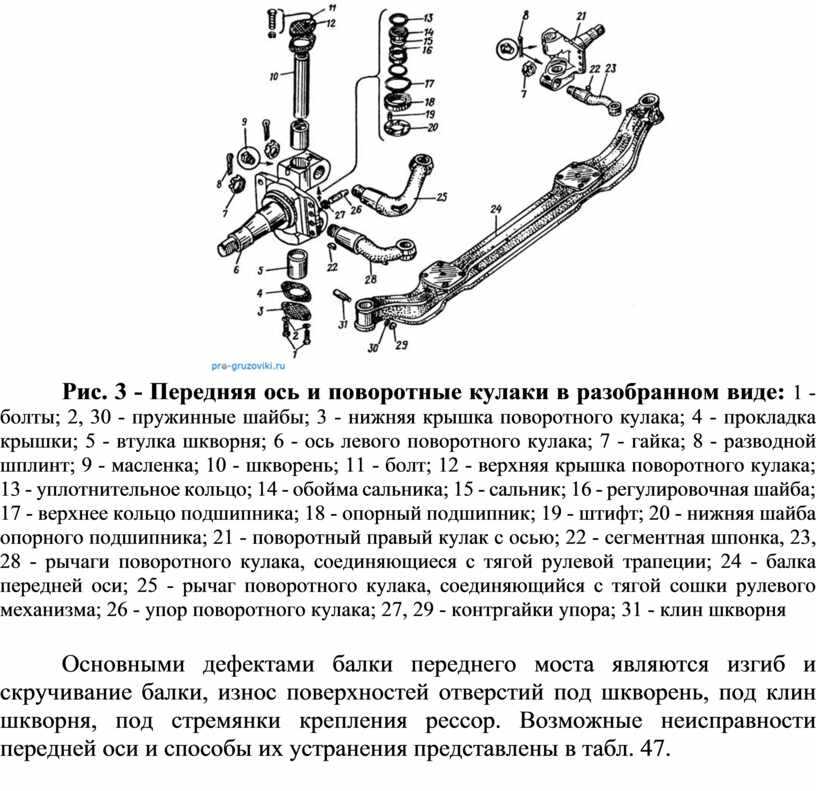

Конструкция передней подвески автомобиля Газель

Передняя подвеска состоит из штампованной балки двутаврового сечения, соединенной с поворотными кулаками с помощью шкворней

Шкворни имеют в центре лыску и застопорены в отверстиях балки клиновыми стопорами.

Вертикальные нагрузки от поворотных кулаков на балку передаются шариковыми упорными подшипниками, закрытыми от попадания грязи резинометаллическими колпаками.

В верхних бобышках поворотных кулаков выполнены кольцевые проточки, в которые установлены уплотнительные резиновые кольца, защищающие поверхности трения втулок и шкворней от попадания грязи.

Шкворневые отверстия в бобышках поворотных кулаков закрыты крышками с прокладками.

Для смазки втулок шкворней в центре крышек установлены пресс-масленки.

Опорные подшипники шкворней смазываются одновременно со смазкой нижних втулок.

Для прохода смазки во втулках поворотных кулаков выполнены спиральные канавки.

Поворотные кулаки состоят из двух частей — фланца и запрессованной в него цапфы.

На цапфах на двух конических роликовых подшипниках установлены ступицы передних колес. Затяжка подшипников регулируется гайкой.

Трапеция рулевого управления расположена за балкой передней оси.

Рычаги трапеции прикреплены к поворотным кулакам болтами. Их резьба при сборке покрывается герметиком, препятствующим их отворачиванию при эксплуатации.

Ограничение углов поворота управляемых колес обеспечивается болтами, ввернутыми во фланцы поворотных кулаков.

Продольная рулевая тяга цельнокованая, поперечная, трубчатая, с резьбовыми наконечниками.

Наконечники имеют разное направление резьбы, что позволяет регулировать схождение колес, не снимая тяги с автомобиля.

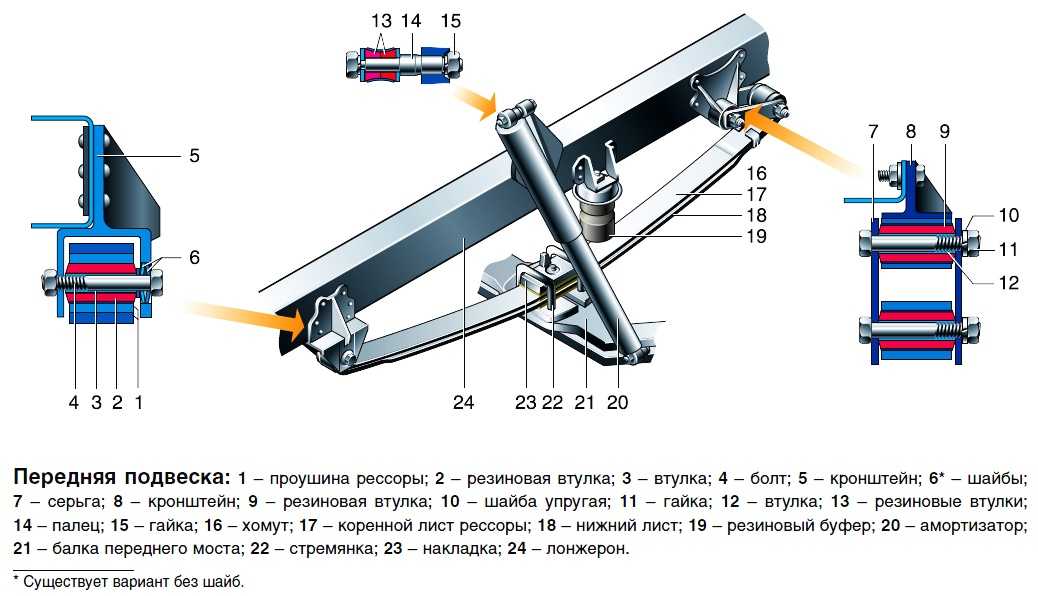

Подвеска выполнена на продольных листовых рессорах с двумя гидравлическими амортизаторами.

В подвеске могут применяться малолистовые или многолистовые рессоры. Малолистовая рессора состоит из двух листов, стянутых хомутом и центровым болтом.

Многолистовая рессора имеет четыре листа.

Рессора крепится к кронштейнам рамы через ушки, образованные загнутыми концами листов, при этом переднее ушко образуют два листа, а заднее только верхний (коренной) лист.

Заднее ушко крепится к лонжерону через серьгу, компенсирующую изменение расстояния между концами рессоры при работе подвески.

Все подвижные соединения: переднее и заднее крепления рессоры, крепление серьги, верхнее и нижнее крепления амортизаторов выполнены на резиновых втулках.

Рессора крепится к балке моста стремянками через накладку.

Автомобили типа 4×4 имеют рессоры, состоящие из пяти листов.

Для ограничения хода подвески вверх над рессорой установлен резиновый буфер.

Амортизаторы телескопические, двухтрубные, разборные.

Нижним концом (резервуаром) они крепятся к балке моста, а верхним (штоком) к кронштейну лонжерона рамы.

Стук в передней подвеске

Износ шкворня и втулок (подшипников скольжения) — Замените шкворень и втулки

Большой осевой люфт поворотного кулака на шкворне — Установите регулировочную шайбу или замените упорный подшипник

Не отрегулированы или вышли из строя подшипники передней ступицы — Отрегулируйте или замените подшипники

Ослабление крепления амортизатора — Подтяните резьбовые соединения

Износ верхних и нижних втулок амортизатора — Замените втулки

Снижение эффективности работы переднего амортизатора

Подтекание жидкости из переднего амортизатора — Подтяните гайку резервуара амортизатора или замените амортизатор

Неравномерный износ рисунка протектора шин

Увеличенный люфт подшипников ступиц — Отрегулируйте затяжку подшипников

Не отбалансированы колеса — Отбалансируйте колеса

Износ шкворня и втулок — Замените шкворень и втулки

Частые «пробои» при движении по неровной дороге

Осадка или поломка рессор — Замените рессоры

Длительная эксплуатация перегруженного автомобиля — То же

Потеря упругости или разрушение буфера сжатия — Замените буфер хода сжатия

Крен автомобиля

Осадка одной рессоры или поломка листов рессоры — Замените рессору или дефектные листы

Смещение колеи передних колес относительно задних при прямолинейном движении

Поломка коренного листа одной из рессор — Замените рессору или коренной лист

Поломка центрового стяжного болта одной из рессор — Замените центровой стяжной болт

Технология установки

Собирается воздушная рессора на специальной площадке. Она представляет собой несколько металлических пластин, намертво закрепленных друг к другу под разными углами. Тройной сильфон устанавливается в пространство между задним мостом (так называемый чулок) и рамой. Конструкция выглядит следующим образом:

Для скрепления подушек с площадками используются болтовые соединения. В верхней части площадка соединяется с рамой. Далее к каждой подушке подключают воздушные шланги. Их проводят в сторону компрессора, закрепляя к раме на стяжках. Сам компрессор желательно установить в салоне. Как проводить в кабину шланги? Для этого не нужно сверлить отверстия. В «Соболе» уже предусмотрены технологические вырезы. Прокладка элементов в салон производится как на фото ниже:

Здесь показаны ниппеля. От них мы подключаемся к самому компрессору. Желательно, чтобы последний был укомплектован ресивером. Это позволит быстро подкачать воздух в подушки без привлечения в работу электродвигателя. Рядом с ресивером устанавливаются электромагнитные клапаны. Именно они будут пропускать воздух в одну или сразу две подушки. Питание компрессора и клапанов осуществляется от сети 12 В. Желательно использовать в схеме дополнительный предохранитель. Это позволит исключить выход из строя компрессора в случае повышенного напряжения.

Особенности конструкции передней подвески автомобиля Соболь

Передняя подвеска автомобиля Соболь – независимая, пружинная, на двойных поперечных рычагах, с однотрубными газонаполненными амортизаторами и стабилизатором поперечной устойчивости.

Основой подвески служит стальная трубчатая балка-поперечина, которая крепится к лонжеронам рамы восемью болтами и дополнительно двумя растяжками.

В кронштейны поперечины запрессованы оси, на которых через сайлентблоки установлены нижние, кованые рычаги подвески.

Кроме того, на кронштейнах установлены маятниковые рычаги рулевого управления.

Верхние рычаги подвески, штампованные из листовой стали, установлены также через сайлентблоки на осях, прикрепленных болтами к кронштейнам поперечины.

Пружины подвески имеют нешлифованные опорные витки.

Нижними торцами пружины опираются на чашки нижних рычагов, а верхними – через резиновые прокладки – упираются в чашки, закрепленные на кронштейнах поперечины.

Внутри пружин размещены амортизаторы. В нижней проушине амортизатора установлен сайлентблок, ось которого прикреплена болтами к чашке нижнего рычага.

Шток амортизатора через резиновые подушки крепится к кронштейну поперечины.

Амортизаторы – однотрубные, газонаполненные, неразборной конструкции.

Для уменьшения крена автомобиля при поворотах и улучшения управляемости в передней подвеске установлен стабилизатор поперечной устойчивости. Он состоит из штанги, двух стоек, кронштейнов, резиновых подушек и крепежных деталей.

На кронштейне нижнего рычага размещен резиновый буфер сжатия, ограничивающий ход подвески вверх.

Стойка подвески соединена с верхним и нижним рычагами двумя герметичными шаровыми опорами. К стойке крепится цапфа, на которой установлены два роликовых конических подшипника ступицы колеса.

Регулировка подшипников производится гайкой, навернутой на резьбовой конец цапфы.

Подшипники смазываются пластичной смазкой, заложенной в полость ступицы. От попадания грязи они защищены манжетой с внутренней стороны колеса и ввертным колпаком снаружи.

В ступицу запрессованы пять болтов, к которым конусными гайками крепится колесо с камерной или бескамерной шиной. Кроме того, тремя винтами с потайными головками к ступице крепится диск переднего тормоза.

Регулировка угла продольного наклона оси поворота колеса (кастера) и угла развала производится путем изменения количества специальных регулировочных скоб, размещенных под передним и задним болтами крепления оси верхнего рычага подвески.

Схождение колес регулируется изменением длины боковых тяг рулевой трапеции.

Количество регулировочных скоб, необходимых для изменения углов установки колес

под передний болт

под задний болт

Углы установки колес для автомобиля полной массы

Параметр	Угол
Кастер (продольный наклон оси поворота колеса)	+4°30’±1° (+3°±1°)*
Разница углов левого и правого колес

при регулировке кастера, не более

*В скобках — для снаряженного автомобиля

Как проверить люфт в шкворнях Газель

Есть определенные признаки, по которым можно понять, что в шкворнях на Газели появился люфт:

• происходит неравномерный преждевременный износ протектора шин;
• в подвеске появился стук;
• автомобиль плохо слушается руля.

Проверить подвеску на люфты достаточно просто, для этого необходимо вывесить машину на домкрате и покачать каждое колесо сверху вниз. Если люфт ощущается (более 2-3 мм), необходимо вставать не ремонт.

Газель – машина очень живучая, и даже с люфтами в подвеске может ездить довольно долго. Но с разбитыми втулками эксплуатировать авто крайне нежелательно, могут быть нехорошие последствия:

• разобьется посадочное место под втулки в передней балке, тогда сама балку придется менять, а она стоит недешево;
• резина быстро износится, придется менять колеса;
• ездить на Газели с большими люфтами опасно, можно попасть в аварию.

Замена шкворней на газели своими руками: видео

Снимаем поворотный кулак

Снимаем опорный подшипник.

Снимаем с опорного подшипника защитный колпак.

Вынимаем резиновое уплотнительное кольцо из верхней проушины поворотного кулака.

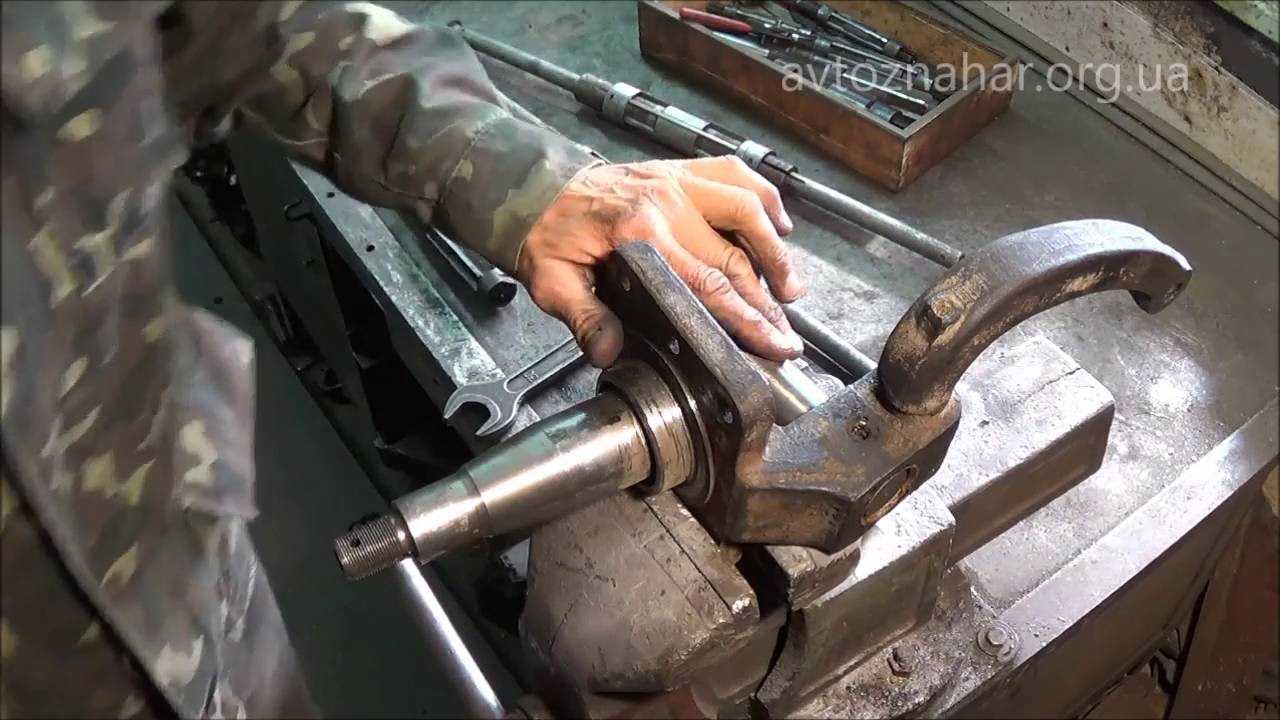

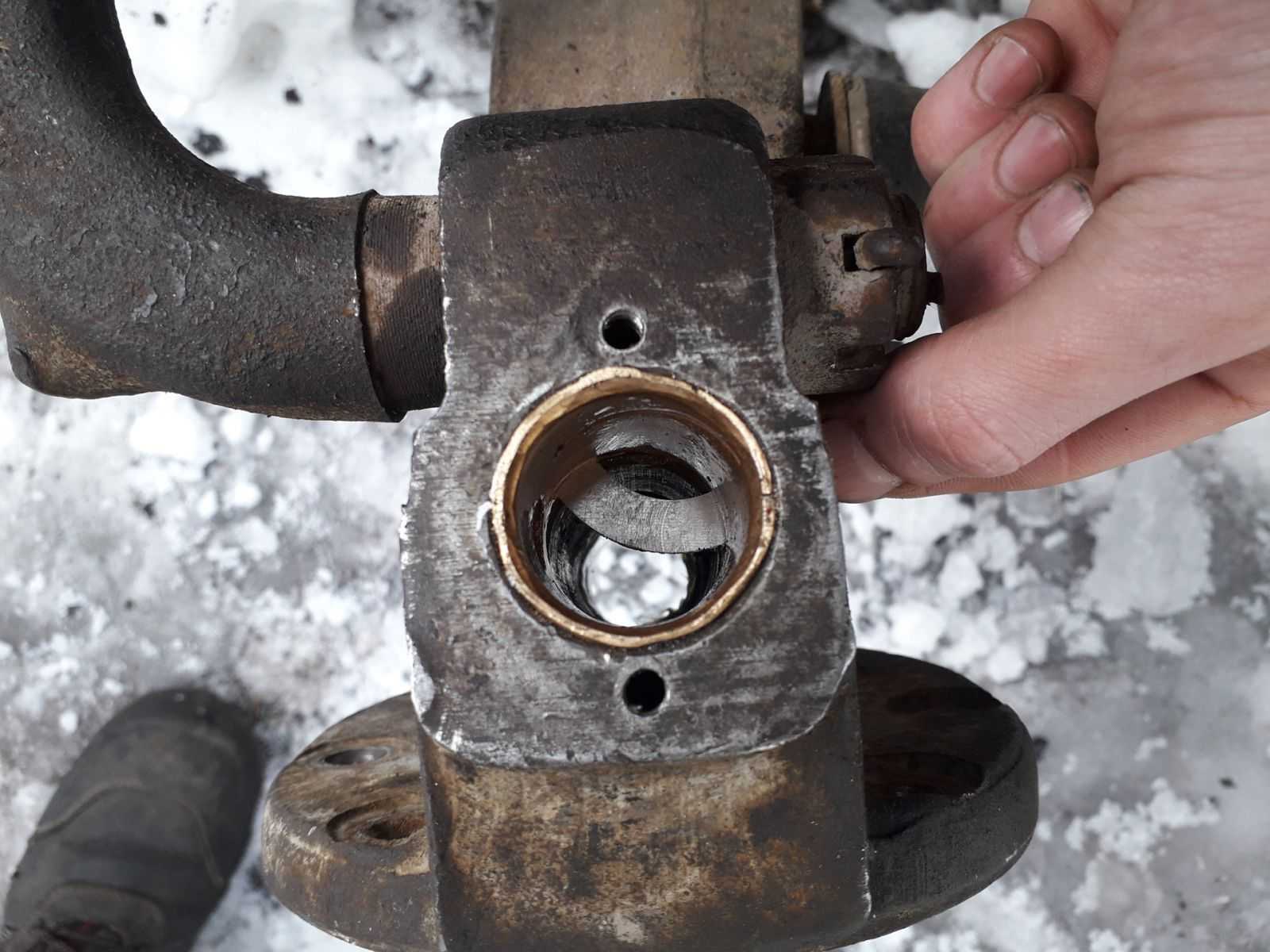

Зажимаем в тиски поворотный кулак и выбиваем из его проушин втулки через оправку

Очищаем проушины поворотного кулака

и запрессовываем в них с помощью оправки новые втулки.

Развертка для развертывания втулок шкворней

Разворачиваем обе втулки с помощью развертки до диаметра 25 +0,053+0,020 мм за один проход, чтобы обеспечить соосность втулок

Промываем все детали в керосине. Смазываем шкворень и его стопор смазкой Литол-24.

Собираем шкворневое соединение в следующей последовательности:

1. вставляем шкворень в нижнюю проушину кулака, при этом смазочная канавка шкворня должна располагаться снизу, а лыска под стопор обращена к продольной оси автомобиля.

2. Надеваем на шкворень опорный подшипник.

3. Устанавливаем поворотный кулак на балку, контролируя через верхнюю проушину кулака соосность отверстий.

4. Продвигаем шкворень вверх до совпадения лыски с отверстием под стопор.

5. После установки крышек шприцуем соединение смазкой Литол-24.

6. Окончательно собираем все детали в обратной последовательности и регулируем схождение колес.

Замена шкворней на Газели своими руками

В связи с тем что ЗШ стоит недешево, многие автовладельцы коммерческих авто делают подобную работу своими руками. Здесь мы рассмотрим, как поменять шкворни самостоятельно со снятием и без снятия самой подвески. Сначала рассмотрим, как выполнить работу без снятия балки.

Производим разборку, выполняем ее в следующей последовательности:

Если есть газовая горелка, можно как следует прогреть соединение, и возможно, шкворень стронется с места. Сняв поворотный кулак с одной стороны, точно такую же операцию проделываем с другим кулаком.

Поворотную цапфу (кулак) после демонтажа можно разобрать, но это делать вовсе не обязательно.

Снятую цапфу зажимаем в тиски, по очереди выколачиваем из тела верхнюю и нижнюю бронзовые втулки. Так как втулки не понадобятся, их можно выколачивать как угодно, главное – не повредить посадочное место под них. Можно взять железную плоскую отвертку или бородок, от одного края сплющить втулку, а дальше она из кулака выпадет сама.

Подвеска передняя и задняя

1. Замена амортизатора заднего 1 шт.- замена 400 2. Замена амортизатор переднего 1 шт.- замена 450 3. Замена карданного вала 300 4. Замена крестовины при снятом кардане – замена 500 5. Замена моста заднего в сборе – замена 5500 6. Замена подшипника подвесной при снятом кардане 500 7. Замена подшипника ступицы (1 сторона) 700 8. Замена полуоси (одна) – замена 350 9. Пружины передние – замена 1-сторона Соболь 2500 10. Замена редуктор заднего моста 3000 11. Замена рессоры задние 1500 12. Рессоры передние – замена * 13. Замена рычаг верхнего Соболь 1 стор. – замена 600 14. Замена рычаг нижниго Соболь 1 стор. – замена 2500 15. Замена салентблоков верхние одна сторона 1000 16. Замена стабилизатора -1шт./ 550 17. Замена ступицы передней 700 18. Замена трапеция рулевая 2000 19. Замена шаровой опоры 1 – шт. (Соболь) 500 20. Замена шкворней (два) * 21. Замена шкворней и резьбовых втулок * 22. Шприцовка 500 23. Замена салентблоков нижние одна сторона 3000

Как проверить и заменить шкворень и втулки автомобиля Газель

Проверка износа шкворня и втулок

Проверку выполняем при отрегулированных подшипниках ступиц передних колес.

1. Приподнимите переднее колесо домкратом.

Если чувствуется люфт (верхний наружный край тормозной скобы перемещается более чем на 0,5 мм — это расстояние можно измерить, например, с помощью индикатора), значит, шкворень и втулки изношены, и их необходимо заменить.

2. Установите автомобиль на колеса и измерьте с помощью щупа зазор между верхним ушком поворотного кулака и бобышкой балки передней подвески.

Предельно допустимый зазор 0,15 мм. Зазор от 0,15 до 1 мм устраните подбором соответствующего комплекта регулировочных шайб, устанавливаемых между верхним ушком поворотного кулака и бобышкой балки передней подвески. При зазоре свыше 1 мм замените упорный подшипник.

Разборка и ремонт шкворневого соединения

1. Поддомкрачиваем переднюю часть автомобиля.

2. Снимаем передние колеса и устанавливаем под балку упоры.

3. Ключом «на 10» отворачиваем два болта крепления верхней крышки подшипника шкворня

4. Снимаем крышку верхнего подшипника шкворня с пресс-масленкой.

5. Головкой «на 19» отворачиваем два болта крепления скобы тормоза.

6. Снимаем суппорт и привязываем его проволокой, чтобы не мешался.

7. Для удобства снимаем амортизатор (см.Как заменить амортизаторы подвесок автомобиля Газель).

Пассатижами расшплинтовываем гайку крепления поперечной тяги к рычагу

Ключом «на 24» отворачиваем гайку крепления поперечной тяги к рычагу. Гайку следует оставить на резьбе пальца

Используя поворотный рычаг в качестве опоры, «напрягаем» палец, опираясь монтажной лопаткой о поперечную тягу

11. Ударяя молотком по рычагу, выпрессовываем палец.

12. Отвернув гайку, вынимаем палец из отверстия поперечной тяги

13. Ключом «на 10» отворачиваем два болта крепления и снимаем нижнюю крышку подшипника шкворня.

14. Ключом или головкой «на 17» отворачиваем гайку стопора шкворня.

15. Молотком из мягкого металла выбиваем стопор.

Оправкой из мягкого металла выбиваем шкворень в направлении сверху вниз.

Снимаем поворотный кулак

Снимаем опорный подшипник.

Снимаем с опорного подшипника защитный колпак.

Вынимаем резиновое уплотнительное кольцо из верхней проушины поворотного кулака.

Зажимаем в тиски поворотный кулак и выбиваем из его проушин втулки через оправку

Очищаем проушины поворотного кулака

и запрессовываем в них с помощью оправки новые втулки.

Развертка для развертывания втулок шкворней

Разворачиваем обе втулки с помощью развертки до диаметра 25+0,053+0,020  мм за один проход, чтобы обеспечить соосность втулок

Промываем все детали в керосине. Смазываем шкворень и его стопор смазкой Литол-24.

Собираем шкворневое соединение в следующей последовательности:

1. вставляем шкворень в нижнюю проушину кулака, при этом смазочная канавка шкворня должна располагаться снизу, а лыска под стопор обращена к продольной оси автомобиля.

2. Надеваем на шкворень опорный подшипник.

3.

4. Продвигаем шкворень вверх до совпадения лыски с отверстием под стопор.

5. После установки крышек шприцуем соединение смазкой Литол-24.

6. Окончательно собираем все детали в обратной последовательности и регулируем схождение колес.

Смазка шкворневого соединения

Шкворневое соединение смазываем через 10 тыс. км пробега.

Работать удобнее на смотровой канаве.

Тщательно протираем ветошью верхнюю и нижнюю пресс-масленки шкворня.

Масляным шприцем нагнетаем смазку Литол-24 или ФИОЛ в верхнюю масленку

Масляным шприцем нагнетаем смазку в нижнюю масленку до ее появления из зазоров соединения

Если смазка не выходит хотя бы из одного зазора, следует «прокачать» соединение смесью моторного масла с керосином в пропорции 1:1 и затем смазать.

Конструктивные особенности

Создавая «ГАЗель», горьковские инженеры не изобретали велосипед – конструкция была унифицирована с «Волгой». А вот подвеска стала более грузовой. Так, если в новых «Волгах» того времени уже использовались пружины, то здесь была балка спереди и зависимый мост сзади. Схожая конструкция наблюдалась и у ГАЗ-33073.

Диагностика ходовой части этих авто имеет много схожестей. Однако, в отличие от «ГАЗонов», на «ГАЗели» стали использовать более «легковые», телескопические амортизаторы. Отметим, что они появились не сразу. На моделях до 1997 года амортизаторы были унифицированы с моделями ГАЗ-53 и 3307.

Внешний тюнинг “Соболя”

В изменениях внешнего дизайна также нет никаких ограничений. В итоге автомобиль может полностью сменить свое лицо и стать гораздо привлекательнее своих зарубежных собратьев. Что можно поменять, а что добавить?

1) диски – самое простое, но ярко выделяющее изменение;

3) установка практичных и не очень обвесов.

Литые диски имеют самое большое разнообразие, в отличие от простой штамповки. Многие предпочитают литью кованые варианты, но там гораздо слабее выражена оригинальность. Из простых и недорогих изменений будет установка отбойника капота и ветровиков на окна. Из пластика также можно установить оба бампера и красивое боковое «оперение». Но чаще автовладельцы ставят вперёд «кенгурин», а на него лебёдку. Стоит отметить, что железные бамперы смотрятся очень мощно, но увеличивают вес автомобиля, а значит, его проходимость и расход топлива. Можно сказать, это спорный тюнинг.

ГАЗ “Соболь”, когда дело касается улучшений, редко обходится без установки экспедиционного багажника и лестницы на заднюю дверь. На переднюю часть багажника часто устанавливаются дополнительно от двух и более фар. Ярким, но недешевым вариантом будет аэрография по всему кузову. Незаметным, но важным преобразованием будет антикоррозийное покрытие днища и порогов, а также всего кузова.

Функциональное назначение шкворней в автомобиле

1. Приподнимите переднее колесо домкратом. Покачайте колесо в вертикальной плоскости.

Если чувствуется люфт (верхний наружный край тормозной скобы перемещается более чем на 0,5 мм — это расстояние можно измерить, например, с помощью индикатора), значит, шкворень и втулки изношены, и их необходимо заменить.

Предельно допустимый зазор 0,15 мм. Зазор от 0,15 до 1 мм устраните подбором соответствующего комплекта регулировочных шайб, устанавливаемых между верхним ушком поворотного кулака и бобышкой балки передней подвески. При зазоре свыше 1 мм замените упорный подшипник.

1. Поддомкрачиваем переднюю часть автомобиля.

2. Снимаем передние колеса и устанавливаем под балку упоры.

4. Снимаем крышку верхнего подшипника шкворня с пресс-масленкой.

6. Снимаем суппорт и привязываем его проволокой, чтобы не мешался.

7. Для удобства снимаем амортизатор (см.Как заменить амортизаторы подвесок автомобиля Газель).

Пассатижами расшплинтовываем гайку крепления поперечной тяги к рычагу

11. Ударяя молотком по рычагу, выпрессовываем палец.

12. Отвернув гайку, вынимаем палец из отверстия поперечной тяги

Так выглядит Газель

Шкворня, как элементы ходовой изначально имеют ограниченный ресурс, а при эксплуатации под нагрузками он, естественно, уменьшается. Замена шкворней на газели своими руками существенно сократит расходы на проведение ремонта, а также позволит владельцу восстановить работоспособность своего автомобиля в кратчайшие сроки.

Стержень, который обеспечивает поворотные свойства колеса в автомобиле, принято называть шкворнем, а подвеску с применением осевых стержней — шкворневой.

Прототипом для подвески автомобиля с использованием шкворней послужило устройство обычной колёсной телеги, которые применялись ещё в ХIХ веке и использовали осевой шарнирный механизм.

Принцип действия шкворневой подвески также основан на свойствах сферического шарнира, который обеспечивает свободный ход колеса и крепление ступицы, обеспечивая тем самым возможность автомобилю выполнять повороты в рамках ограничений рулевого управления.

Составные передней подвески Газель

Материалом для изготовления шкворней является прочная закалённая сталь, а все полости, которые с ним соприкасаются, набиваются смазкой.

Please turn JavaScript on and reload the page.

При отключенном сигнальном проводе от Тахографа мотает, при подключении ложится. Может выход мощнее делать нужно через транзистор. Или реле? Подскажите если не влом. Тахограф получает данные о скорости авто,фиксирует в памяти и далее передает информацию на электронный спидометр. Вам нужно заставить работать тахограф. Питание потребителей электрооборудования Схема проводки газель некст NEXT осуществляется от аккумуляторной батареи при неработающем двигателе и генератора при работающем двигателе.

Для коммутации основных цепей автомобиля служит комбинированный выключатель приборов и стартера замок зажиганиясостоящий из контактной части и механического схема проводки газель некст устройства с замком. Электрические цепи автомобиля, потребляющие большой ток защищены плавкими вставками.

Вставки установлены в общем схема проводки газель некст БПР Кроме того, все слаботочные цепи питания электрооборудования защищены собственными плавкими предохранителями. В салоне монтажный блок реле и предохранителей установлен под нижним декоративным щитком панели приборов.

В моторном отсеке монтажный блок реле и предохранителей установлен на надставке щита передка с левой стороны.
