Проверка люфта подшипников ступиц передних колес ваз 2107

Диагностика подшипника ступичных подшипников левого и правого переднего колеса

Как узнать какой ступичный подшипник гудит?

Чтобы наверняка удостовериться в неисправности подшипников ступицы переднего левого или правого колеса, или же отсутствии таковой, лучше производить проверку на стоящем автомобиле. Вывесив передние колеса и задействовав стояночный тормоз, необходимо «разогнать» на пятой передаче стоящий на месте автомобиль до 120 км/ч и послушать с какой стороны раздается шум. В идеале лучше это делать при помощи фонендоскопа.

Недостатком вышеописанного способа диагностики является шум работающего двигателя, который может заглушить звук, и отсутствие нагрузки. Более объективным симптомом является наличие люфта, который можно выявить, покачав переднее колеса руками взявшись за верхнюю его часть

Кроме того, колесо можно прокрутить руками, обратив внимание на наличие посторонних звуков и плавность замедления движения. В данном случае нагрузка невелика, но зато отсутствует шум, издаваемый двигателем и КПП

Проверку лучше производить с помощником, который будет нажимать на педаль тормоза, не блокируя колесо полностью – если звук при этом пропадает, дело почти наверняка именно в подшипнике.

О необходимости замены ступичного подшипника передней подвески может свидетельствовать сильный шум со стороны колеса, усиливающийся при преодолении неровностей и прохождении поворотов. При появлении подобных симптомов необходимо более тщательно проверить состояние подшипников ступицы левого и правого колеса уже на стоящем на месте транспортном средстве. Наиболее объективным признаком сильного износа в данном случае будет сильный люфт колеса, который можно обнаружить, покачав его руками. После такой диагностики Вы сможете определить необходима ли вам замена ступичного подшипника на Калине.

Разновидности

Классификация подшипников качения

В качестве тел качения в подшипниках ступицы выступают шарики, так и ролики (цилиндрические или конические). Количество рядов тел качения – один или два.

Наибольшее распространение получили радиальные (шариковые и роликовые цилиндрические) и радиально-упорные (роликовые конические) подшипники.

В современных моделях, оснащаемых АБС, подшипник является составной частью самой ступицы. Он является закрытым и необслуживаемым, его ресурс равен сроку службы автомобиля. В случае выхода из строя узла менять приходится ступицу в сборе.

Радиальные подшипники устанавливаются по одному на ступицу. Они закрыты и необслуживаемые, регулировка для них не предусматривается, а возможные люфты устраняются путем посадки в ступицу и на ось с сильным натягом.

Что касается радиально-упорных подшипников, то они часто устанавливаются по два на ступицу. Такие узлы открыты и посадка у них с небольшим натягом. Такая конструкция позволяет осуществлять регулировку для устранения люфтов.

На ведущей оси применяются радиальные ступичные подшипники, а на ведомой – радиально-упорные. К примеру, на ВАЗ-2107 сзади на установлены по одному шариковому ступичному подшипнику, а впереди – по два конических узла. А вот на ВАЗ-2108 цилиндрический элемент, причем двухрядный, используется на передней оси, а конические установлены сзади.

Причины выхода из строя ступичного подшипника

На самом деле бывает несколько причин вызывающих стук или гул в районе ступицы. Так посторонние звуки возникают в случае нарушений работы:

рулевой тяги;
наконечника;
шаровой опоры;
при сильном износе сайлентблоков.

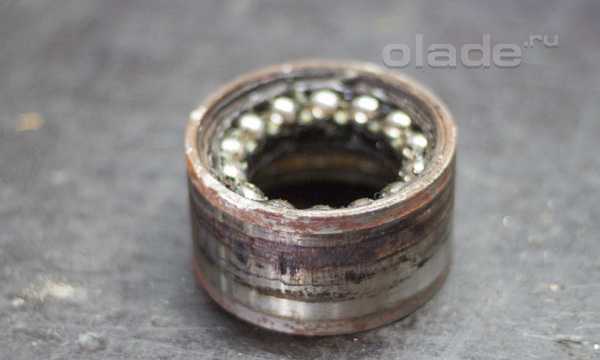

Однако наиболее частой причиной является как раз дефект ступичного подшипника. Поэтому нужно уметь правильно определять виновника неприятных шумов.

В ступице применяется подшипник закрытого типа, это связано с тем, что в процессе эксплуатации нельзя допускать попадания внутрь него абразивных материалов (пыль, грязь, песок и т.д.). Это делает конструкцию более надежной, но все же не вечной. В итоге можно выделить шесть наиболее распространенных причин вызывающих появление шумов в ступице.

Большой пробег. Вызвана естественными процессами происходящими при эксплуатации любого узла. Истирается корпус подшипника, канавки для шариков со временем расширяются, появляется люфт и механизм начинает стучать. Проявляется после пробега в 100 тысяч км и больше.
Нарушение герметичности. Корпус оснащен втулками изготовленными из резины или пластика, защищающие внутреннюю часть от попадания абразивных материалов и влаги, а также препятствует вытеканию наружу смазки, которая необходима для нормально его работы. При повреждениях смазка теряется, что приводит к очень быстрому износу.
Невнимательная езда. Если машина на больших скоростях постоянно попадает в выбоины на дороге, ямы, кочки и тому подобное, это в итоге разобьет не только ступицу, но и подвеску.
Неправильная установка. Случается довольно редко, если при ремонте ступичный подшипник запрессовывал неопытный слесарь или были нарушения в технологии, то возможно он стал криво. В таком положении узел проработает не более пары тысяч километров пробега.
Неправильная затяжка гайки фиксации ступицы. В техпаспорте автомобиля описан четкий алгоритм действий при затяжке и регулировке ступице. В случае превышения момента при езде узел будет постоянно перегреваться, что уменьшит срок его службы.
Частые заезды в лужи. Во время работы узел разогревается, это вполне естественный процесс. При попадании на него холодной воды, воздух внутреннего пространства резко сжимается и таким образом через микрозазоры затягивает воду в корпус подшипника. Влага вызывает коррозию деталей, что приводит к появлению хруста.

Помимо перечисленных причин, бывает еще целый ряд менее значимых, но тоже приводящих к быстрому износу и появлению посторонних шумов. А именно:

Брак при изготовлении. Иногда встречается на недорогой продукции. Вызвано нарушениями в технологии производства.
Неправильный вылет колеса. Увеличивает нагрузку на ступичный подшипник, что сокращает срок его службы.
Частая перегрузка авто. Даже в случаях передвижения только по хорошим ровным дорогам часто подвергать машину большим нагрузкам не следует. Это также приводит к быстрому износу ступичного подшипника.
Большой радиус шины. Чаще встречается на внедорожниках и грузовом транспорте. В случаях бокового ускорения подшипник передних ступиц будет испытывать дополнительную нагрузку.
Неисправный амортизатор. При нарушениях в работе систем подвески на подшипник в ступице будет воздействовать дополнительная вертикальная нагрузка во время передвижения по плохим дорогам

Поэтому также важно поддерживать подвеску в исправном состоянии.
Дефекты тормозной системы. Приводит к возникновению больших температур на барабане (диске) или в тормозной жидкости, которые будут передаваться на ступичный подшипник

Что тоже снижает ресурс его работы.
Неправильно отрегулированный развал/схождение. При неправильном угле колес ступичный подшипники подвергаются дополнительной нагрузке во время езды.

Для того чтобы ответить себе на вопрос в какой ступице неисправен подшипник необходимо знать, что могло вызвать скорый износ передней ступицы, а что задней.

Проверка износа шкворня и втулок

Проверку выполняем при отрегулированных подшипниках ступиц передних колес

Приподнимите переднее колесо домкратом.

Покачайте колесо в вертикальной плоскости.

Если чувствуется люфт (верхний наружный край тормозной скобы перемещается более чем на 0,5 мм — это расстояние можно измерить, например, с помощью индикатора), значит, шкворень и втулки изношены, и их необходимо заменить.

Установите автомобиль на колеса и измерьте с помощью щупа зазор между верхним ушком поворотного кулака и бобышкой балки передней подвески.

Предельно допустимый зазор 0,15 мм.

Зазор от 0,15 до 1 мм устраните подбором соответствующего комплекта регулировочных шайб, устанавливаемых между верхним ушком поворотного кулака и бобышкой балки передней подвески.

При зазоре свыше 1 мм замените упорный подшипник.

Разборка и ремонт шкворневого соединения

Поднимаем переднюю часть автомобиля.

Снимаем передние колеса и устанавливаем под балку упоры.

Ключом «на 10» отворачиваем два болта крепления верхней крышки подшипника шкворня

Снимаем крышку верхнего подшипника шкворня с пресс-масленкой.

Головкой «на 19» отворачиваем два болта крепления скобы тормоза.

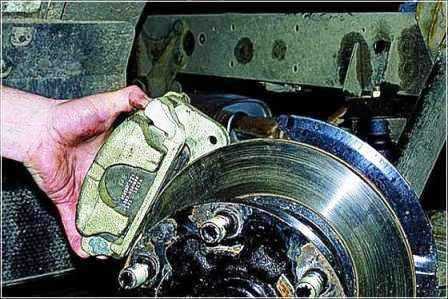

Снимаем суппорт и привязываем его проволокой, чтобы не мешался.

Для удобства снимаем амортизатор (см. Замена амортизатора).

Пассатижами расшплинтовываем гайку крепления поперечной тяги к рычагу

Ключом «на 24» отворачиваем гайку крепления поперечной тяги к рычагу. Гайку следует оставить на резьбе пальца

Используя поворотный рычаг в качестве опоры, «напрягаем» палец, опираясь монтажной лопаткой о поперечную тягу.

Ударяя молотком по рычагу, выпрессовываем палец.

Отвернув гайку, вынимаем палец из отверстия поперечной тяги.

Ключом «на 10» отворачиваем два болта крепления и снимаем нижнюю крышку подшипника шкворня

Ключом или головкой «на 17» отворачиваем гайку стопора шкворня.

Молотком из мягкого металла выбиваем стопор

Оправкой из мягкого металла выбиваем шкворень в направлении сверху вниз

Снимаем поворотный кулак

Снимаем опорный подшипник.

Снимаем с опорного подшипника защитный колпак.

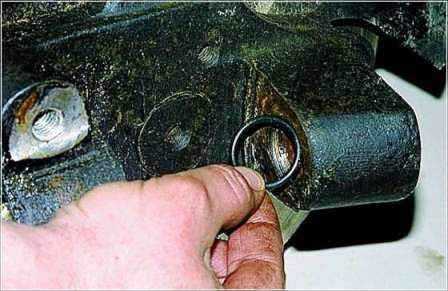

Вынимаем резиновое уплотнительное кольцо из верхней проушины поворотного кулака.

Выпрессовка втулок шкворня

Зажимаем в тиски поворотный кулак и выбиваем из его проушин втулки через оправку

Запрессовка втулок шкворня

Очищаем проушины поворотного кулака и запрессовываем в них с помощью оправки новые втулки.

Выколотка для ремонта поворотного кулакаРазвертка

Развертка для развертывания втулок шкворней

Развертывание втулок шкворня с помощью развертки

Разворачиваем обе втулки с помощью развертки до диаметра 25+0,053+0,020 мм за один проход, чтобы обеспечить соосность втулок

Промываем все детали в керосине. Смазываем шкворень и его стопор смазкой Литол-24.

Собираем шкворневое соединение в следующей последовательности:

Вставляем шкворень в нижнюю проушину кулака, при этом смазочная канавка шкворня должна располагаться снизу, а лыска под стопор обращена к продольной оси автомобиля.

Надеваем на шкворень опорный подшипник.

Установка шкворня и его подшипника

Устанавливаем поворотный кулак на балку, контролируя через верхнюю проушину кулака соосность отверстий.

Продвигаем шкворень вверх до совпадения лыски с отверстием под стопор.

После установки крышек шприцуем соединение смазкой Литол-24.

Окончательно собираем все детали в обратной последовательности и регулируем схождение колес.

Смазка шкворневого соединения

Шкворневое соединение смазываем через 10 тыс. км пробега.

Работать удобнее на смотровой канаве.

Тщательно протираем ветошью верхнюю и нижнюю пресс-масленки шкворня.

Масляным шприцем нагнетаем смазку Литол-24 или ФИОЛ в верхнюю масленку

Масляным шприцем нагнетаем смазку в нижнюю масленку до ее появления из зазоров соединения

Если смазка не выходит хотя бы из одного зазора, следует «прокачать» соединение смесью моторного масла с керосином в пропорции 1:1 и затем смазать.

Замена и регулировка переднего ступичного подшипника нива

Симптомы и последствия Звук вышедшего из строя подшипника передней ступицы 2121 часто практически не отличим от дорожного шума, особенно зимой при движении в шипованной резине по асфальту. Однако по мере износа узла он начинает усиливаться и сопровождает водителя уже непрерывно. Дополнительным звонком служит нагрев колеса в направлении от центра без характерного запаха тормозных колодок.

При первых подозрениях на конкретную неисправность нужно заняться ее поиском, а затем поменять деталь, в противном случае, нарушается не только акустический комфорт, но и возникает вероятность полного разрушения подшипника, появления выработки на ступице с ее последующей заменой и в самой запущенной ситуации – перекос и клин колеса, что позволит запросто «сделать уши» с подачи короткой базы и уникальной настройки подвески нивы 21213 и 21214.

Диагностика

В отсутствие специального стенда выявить проблему можно

Для этого с соблюдением предосторожностей вывесите предположительно неисправное колесо. А затем возьмитесь за крайние точки в горизонтальной и вертикальной плоскостях и проделайте качающие движения

Исправный подшипник не имеет люфта либо он незначителен, требующий замены, наоборот. Кроме того, при повороте слышны звуки перекатывания или треск. Что потом? Необходимо самостоятельно поменять ступичный подшипник, ведь о регулировке уже речи нет.

Замена

Для замены переднего ступичного подшипника на ниве необходимо снять суппорта тормозного механизма передней оси. Для чего следует:

Вывесить и открутить колесо;
Посредством зубила сбить колпак со ступицы;

• С помощью плоскогубцев извлечь шплинт, находящийся на нижней оси прижимного рычага;

• Аккуратно вынуть ось прижимного рычага слесарной выколоткой с последующим его снятием пассатижами;

С этим читают Замена сайлентблоков

• Используя плоскую отвертку, предварительно убрав прижимной рычаг и пружинки, суппорта тормоза вынуть из посадочного места и уложить за поворотный кулак таким образом, чтобы не препятствовать дальнейшему процессу (подвесить).

Признаки неисправности

Износ подшипника проявляется в виде следующих симптомов:

Вибрация передних колес, которая может отдаваться в рулевое колесо или ощущаться в салоне.
Стук или потрескивания в передней части машины при движении;
Нагрев передних колес в районе оси.

При таких проявлениях нужно проверить состояние подшипников ступиц. Для этого следует поддомкратить автомобиль и покачать колесо в разные стороны. Люфт и стук в районе подшипника свидетельствует о необходимости замены и регулировки. Неисправность может проявляться и в виде шума при вращении колеса.

1. Греются ступицы

Важно понимать, что при торможении кинетическая энергия машины преобразуется в тепловую. В результате диски тормозов и ступицы, на которых они закреплены, сильно нагреваются

Нагрев детали во время движения, а не при торможении, говорит об износе данного подшипника или о его неправильной регулировке.

Второй вариант характерен для регулируемых ступиц. Регулировочная гайка должна затягиваться с усилием 2 кгc*м. Если закрутить ее сильнее, конические подшипники будут слишком сильно зажаты.

2. Регулировочная гайка откручивается на ходу. Иногда такое случается буквально через 20-50 километров пробега. Явление наблюдается в трех случаях: мастер забыл закернить гайку, возникла несоосность между обоймами подшипников или в сопряжении ШРУСа со ступицей появился люфт.

Вибрация передних колес, которая может отдаваться в рулевое колесо или ощущаться в салоне.
Стук или потрескивания в передней части машины при движении;
Нагрев передних колес в районе оси.

1. Греются ступицы

А еще интересно: Нива шевроле ремонт передней ступицы

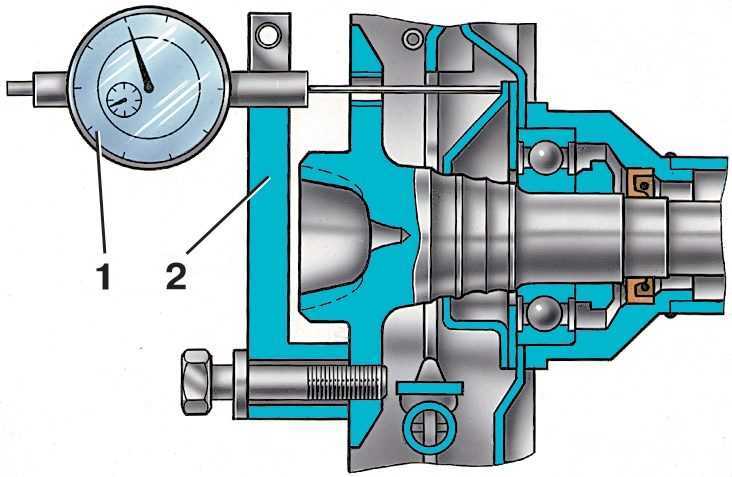

Как проверить биение ступицы

Биение в ходовой части ассоциируется с проблемами тормозной системы. Это не всегда справедливо. Если рабочий ход педали тормоза сопровождается вибрацией, часто виновником является деформированная ступица. Исключить проблему в диске достаточно просто – стоит заменить на заведомо исправный или с противоположной стороны машины.

Если биение не исчезло необходимо проверить фланец. Для измерения понадобится:

ключ для откручивания болтов колеса;
штатив на магнитной платформе;
индикатор часового типа.

Последовательность процедуры:

Ослабить болты колеса.
Вывесить соответствующую сторону автомобиля.
Снять колесо.

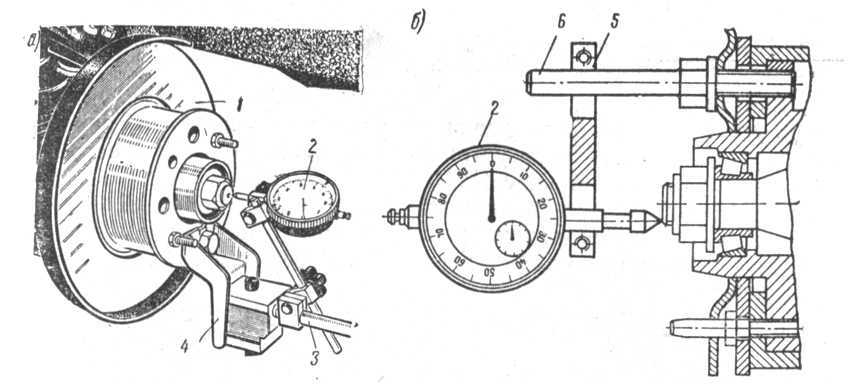

Установить штатив индикатора на полу. Для жесткой фиксации магнитной платформы рекомендуется подложить металлическую пластину.
Установить микрометр на штатив. Упереть ножку во фланец.
Покрутить ступицу в обе стороны.

При отклонении индикатора больше 38 мкм необходимо заменить запчасть. Большое биение приведет к вибрации руля, педали тормоза. Это снижает эффективность управления автомобилем, увеличивает дисбаланс оси. Эксплуатация транспортного средства становится небезопасной.

Советы экспертов при выполнении регулировки

Для подтяжки рекомендуется приобрести динамометрический ключ.
Использование грубой силы (забивание молотком) при посадке запчасти недопустимо. Велика вероятность повреждения посадочного места, перекоса оси центров. Регулирования не даст результата.
Регулировку желательно проводить в теплое время года, отапливаемом гараже. Низкая температура приводит к искажению результатов замеров.
Люфт относится к тепловым зазорам

Важно строго соблюдать момент затяжки, описанной в документации.
Передний и задний подшипники часто различаются по конструкции. Недопустимо закручивание гаек с одинаковым моментом.
Вибрация руля, увод машины от прямой траектории не всегда свидетельствуют об увеличенном износе

Перед выставлением смещения важно исключить проблемы с другими системами автомобиля.
Рекомендуется всегда иметь несколько гаек в запасе.

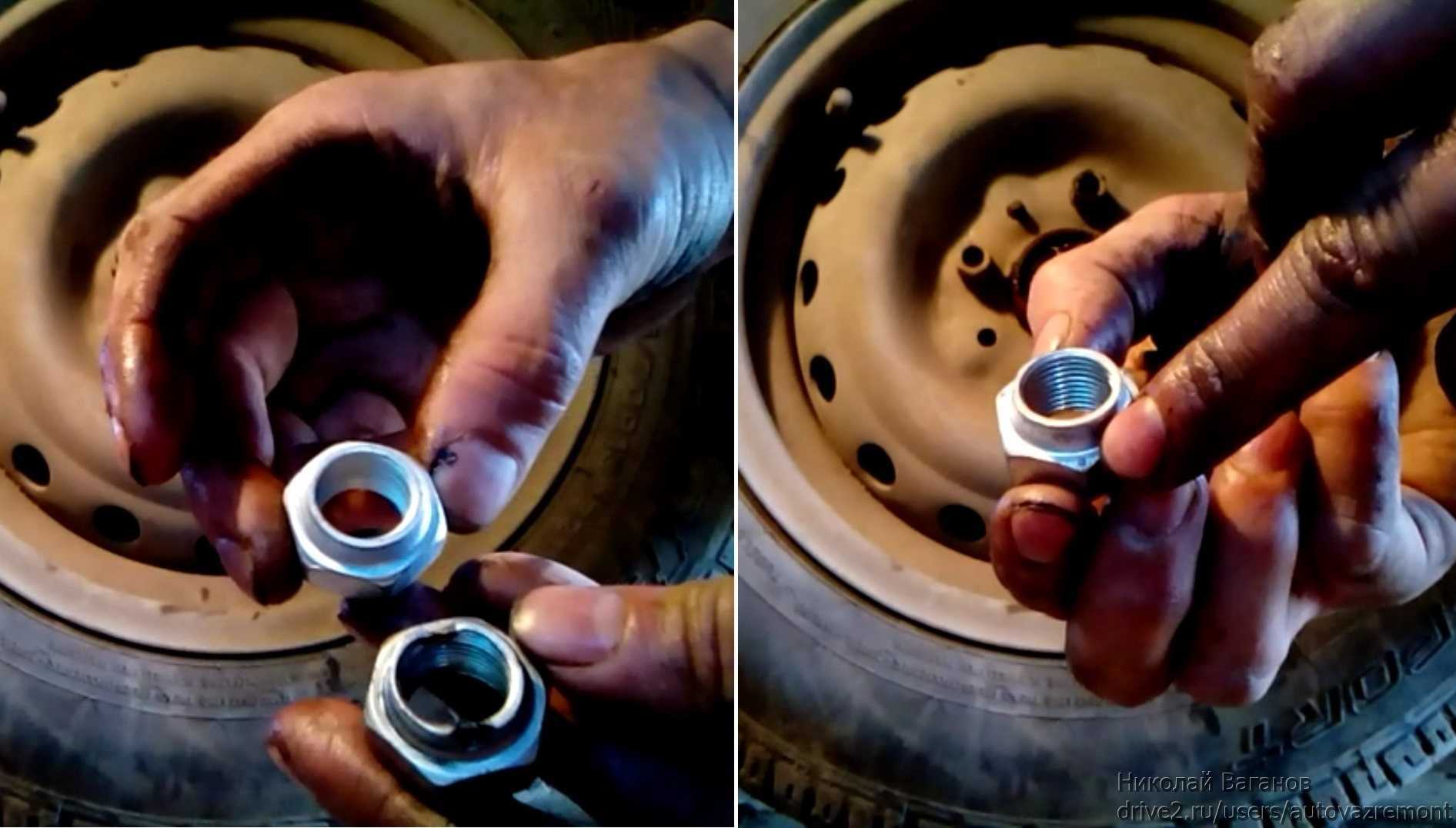

Часто встречаются зажимные гайки с пластиковым фиксатором, предотвращающим ослабление.
Для точности измерений рекомендуется демонтировать тормозной суппорт. Колодки могут подпирать диск, искажая результаты замеров.
Перед регулировкой подшипника ВАЗ «Классика» желательно установить новую прижимную шайбу.

Как сделать регулировку без спец. инструмента

Настроить нужный зазор можно без динамометрического ключа и даже без индикаторных приборов. Точность процедуры ниже, но при должной сноровке результат может быть приближенным к паспортному.

Подтяжка подшипников ступицы без динамометрического ключа:

В данной статье в статье рассмотрен способ затяжки без динамометрического ключа.
Способ без использования индикатора можно посмотреть на видео ниже.

Регулировка без индикатора:

Заключение

Передняя и задняя ступица – важнейший элемент ходовой, прямо влияющий на безопасность движения

При появлении первых признаков неисправности не стоит тратить время – важно сразу приступать к проверке и регулировке. Правильно настроенная ступица способна отработать до 100-110 тыс

километров.

Лучшее на сайте:

Сохрани себе, пригодится!

Регулировочные работы

Для проведения регулировочных работ потребуется стандартный набор ключей, молотка и отвертки. Регулировка на всех авто практически идентична и отличаться может лишь в некоторых деталях. Технология регулировки такая:

Послабляем колесные болты на ступице, которую необходимо отрегулировать;
При помощи домкрата вывешиваем и снимаем колесо;

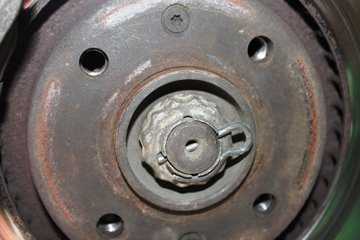

Используя молоток и отвертку сбиваем защитный колпачок, установленный по центру ступицы;
Пассатижами отгибаем усики стопора и вытаскиваем его;
Заворачиваем ступичную гайку до упора, а после отворачиваем обратно на ¼ оборота;
Проверяем легкость вращения ступицы. Крутиться она должна легко и без заеданий;
Собираем все обратно и снова проверяем люфт.

Если путем регулировки устранить люфт не удалось, или при вращении есть подклинивания и хруст, подшипник подлежит замене.

Как уже отмечено, цилиндрические подшипники не регулируются, поэтому появление гула и обнаружение люфта указывает на необходимость замены.

Проверка и регулировка момента затяжки

Подтяжка ступичных подшипников выполняется строго по заводским требованиям конкретной марки машины. Момент зависит от:

размера подшипника;
номинального осевого люфта колеса;
диаметра, шага резьбы цапфы, полуоси.

Для выполнения процедуры понадобятся следующие инструменты:

плоская отвертка;
зубило;
молоток;
плоскогубцы;
динамометрический ключ.

Методика регулировки ступицы практически не отличается на разных автомобилях. Порядок выполнения:

Ослабить болты.
Поднять кузов, снять колесо.
Плоской отверткой отвернуть защитный колпачок ступицы.
Раскрутить грань зубилом. При наличии стопорного шплинта — снять плоскогубцами.
Проверить момент настроенным динамометрическим ключом. Добиться требуемого значения.
Собрать узел в обратном порядке, установить колесо.

Важно:

На некоторых моделях автомобилей гайка фиксируется путем вдавливания грани в паз. Гайка одноразовая, меняется при каждой регулировки

Поврежденные, негерметичные защитные колпачки гайки рекомендуется заменить новыми.

Пример – регулировка на Ниве Шевроле

Рекомендуется выполнять процедуру на двух колесах одной оси Нива Шевроле.

Конструктивно, узел колеса состоит из нескольких частей:

поворотный кулак, удерживаемый парой шаровых шарниров;
тормозной диск;
ступица в сборе;
суппорт крепления цилиндров, тормозных колодок.

Необходимый набор инструментов:

Молоток, зубило, плоская отвертка, головка на «27», индикатор часового типа со штативом.

Пошаговая инструкция на примере Нива Шеви:

Фиксируется машину стояночным тормозом.
Ослабляются крепления колеса.
Поднимается кузов домкратом, подъемником.
Демонтируется защитный колпачок.
Устанавливается штатив индикатора на ступичные болты. Ножку микрометра упереть в ось привода.
Производятся измерения.

Наличие момента, отличающегося от допуска, свидетельствует о необходимости регулировки. Для этого:

раскрутить крепеж, вывернуть из резьбы полуоси;
наживить новую;
затянуть до момента 19,6-19,7 Н*м;
одновременно поворачивать колесо в обе стороны для самоустановки шариков;
проверьте состояние смещение индикатором, момент затяжки динамометрическим ключом.

2 способа регулировки без индикатора смотрите на видео:

Способ 1:

Способ 2:

Пример — регулировка на ВАЗ 2107

«Классические» модели ВАЗа имеют схожую процедуру регулировки. Особенности конструкции деталей ходовой:

ступица находится под тормозным диском;
подшипники конусные, парные, усаженные на цапфу;
другой момент затяжки.

Как отрегулировать подшипники ступицы:

Регулировка зазора подшипника:

Срок службы ступичных подшипников, признаки износа, диагностика

На срок службы подшипников напрямую воздействуют особенности эксплуатации автомобиля, своевременное обслуживание и качество изготовления узлов. Как правило, ресурс подшипников составляет сто тысяч километров пробега. Частое передвижение по плохим дорогам, а также игнорирование регулировки с целью удаления люфтов (в подшипниках конического типа) влекут за собой усиленный износ тел качения, а также их дорожек на обоймах. Попадание внутрь песка и пыли сокращают ресурс подшипников.

Однако допускать критического износа узлов нельзя, в противном случае появляется риск разрушения подшипника, что сопровождается заклиниваем колеса или его срывом с оси. Главный признак износа ступичных подшипников — возникновение отчетливого гула при езде со стороны колес. При несущественном износе гул негромкий, однако со временем он будет нарастать. Использовать автомобиль с такими симптомами можно, однако желательно как можно скорее выполнить диагностику ступичных подшипников и отрегулировать или заменить их.

Сигнал критического износа — возникновение хруста. Это свидетельствует о разрушении подшипника. При данных признаках нельзя эксплуатировать транспортное средство, а поврежденный узел необходимо заменить.

Диагностика подшипников ступицы — мероприятие не сложное, выполнить его может каждый. Необходимо вывесить колесо и покрутить его, чтобы определить, нет ли подклиниваний и заеданий. Затем пораскачивайте колесо, держась за него внизу и вверху. Люфт на радиальных цилиндрических изделиях не допускается, а вот на радиально-упорных подшипниках он присутствовать может, однако несущественный.

Люфт в цилиндрических изделиях указывает на сильный износ и потребность в замене, так как они нерегулируемые. А вот люфт в подшипниках конического типа устранить можно.

Проверка ступичного подшипника

На сегодня наиболее доступны 4 способа проверки исправности ступицы доступные каждому автовладельцу. Они не требуют много времени и особых навыков.

Проверка плоскости

Относится к наиболее простому способу, проверить авто можно прямо в гараже либо возле дома. Для начала следует поставить машину на ровной асфальтированной или бетонированной поверхности. Затем взять рукой за верх проверяемого колеса и изо всех сил толкать его взад и вперед раскачивая. Если в процессе слышны щелчки или потрескивание, значит подшипник пора менять.

Если посторонних шумов не слышно, но уверенности в исправности ступичного подшипника еще нет, тогда авто со стороны проблемного колеса необходимо поднять на домкрат. После этого покрутить руками колесо, если потрескивание, скрип или другие шумы есть значит подшипник в ступице дефекиный и его следует заменить.

На поддомкраченом авто для большей уверенности в исправности или поломке узла, колесо можно расшатывать как в вертикальных, так и горизонтальных плоскостях. Для этого необходимо взять колесо руками за верхнюю и нижнюю часть и пошатать. Если люфт имеется, то он будет хорошо ощутим. В таком случае замена подшипника, без вариантов.

При выполнении таких работ соблюдайте осторожность, чтобы автомобиль не упал с домкрата. Проверить таким методом можно ступицы переднего и заднего колеса

Проверить таким методом можно ступицы переднего и заднего колеса.

Проверка на биение

Одним из дополнительных признаков дефектов в подшипнике ступицы будет толчок в педаль во время торможения. Может возникнуть из-за удара тормозного диска либо ступицы. Иногда при воздействии высоких температур тормозной диск тоже может деформироваться вместе со ступицей. При отклонениях от вертикали даже на 0.2 мм могут вызывать вибрацию и удары на скорости.

Максимальный допуск биения не превышает 0.1 мм, а иногда и того меньше – 0.05 – 0.07 мм. Механики на СТО проводят проверку биения манометром часового типа, его прислоняют к плоскости ступицы и он показывает значение биения. При отсутствии такого прибора можно воспользоваться отверткой.

Проверка ступицы на биение проводится в следующей последовательности:

снимается колесо с проверяемой стороны;
далее плоскую отвертку следует опереть на скобу суппорта и приложить к рабочей поверхности тормозного диска;
затем при помощи головки с воротком придать вращение колесу через ступичную гайку;
если биение присутствует его сразу видно по следам царапин оставленных отверткой на тормозном диске.

Диски всех колес проверяются на биение с обеих сторон. При обнаружении дефектов на поверхности диск в виде царапины от отвертки, его следует отсоединить, развернуть на 180° и закрепить на ступице монтажными болтами. После повторить процесс проверки.

Если царапина появилась на том же месте, где и при первом испытании, значит кривой тормозной диск. В случае появления царапины с противоположной стороны – кривая ступица.

Проверка на подъемнике

Таким методом лучше проверять переднеприводные авто. Однако применим на всех типах машин хоть с задним приводом, хоть полноприводных.

Для этого автомобиль загоняется на подъемник, заводится мотор и на передаче разгоняются колеса. Затем двигатель глушится, а после нужно внимательно слушать как работают ступичный подшипники в процессе остановки колес. При неисправности какого-либо подшипника с его стороны будет раздаваться отчетливый хруст, гул или пойдет вибрация.

Проверка при помощи домкрата

Проверить ступицу можно и на домкрате. Проводить такие лучше в закрытом помещении (гараже, ангаре и т.п.), так как здесь будет отчетливее слышно посторонние звуки из колеса. Машина поднимается по очереди, вывешивается каждое колесо. Если не уверены с какой именно стороны шумит, проверку начинать лучше с задних колес.

Порядок проведения работ:

поддомкратить сторону испытуемого колеса авто;
проверяя заднюю сторону, колеса раскручиваем руками (для переднеприводных машин), внимательно слушаем на наличие посторонних шумов;
проверяя передние колеса запускается двигатель, выжимается сцепление, включается 5-я передача, а после муфта плавно отпускается.
