Зазор между поршнем и цилиндром двигателей автомобилей ваз

Как проверить зазор между поршнем и цилиндром самостоятельно

Как вы думаете, — что может быть общего между человеком и двигателем автомобиля? Когда человек маленький, он не может говорить и пожаловаться на то, что его беспокоит. Вырастая, мы начинаем говорить и сообщать о проблемах в организме.

Когда двигатель автомобиля новый, то ему не о чем нам сообщать. Он работает «как часы», но с возрастом двигатель начинает сообщать нам о проблемах «внутри себя». Как? Первое, что мы можем услышать – это стук двигателя. Вернее, стук деталей, расположенных внутри головки блока цилиндров или в самом блоке цилиндров.

Стук в двигателе может происходить по разным причинам, возникать при заводке, и пропадать после прогрева. Это может стучать и распредвал, и коленвал и т.д. Одной из причин появившегося стука может являться зазор между поршнем и цилиндром. Вот именно об этом сегодня и речь.

Важно помнить, как бы мы не хотели услышать стук в двигателе, он, рано или поздно, появится, и нужно быть готовым к этому неприятному явлении

Почему изменяется зазор между поршнем и цилиндром

Да, а почему? Вроде бы и эксплуатация двигателя проходит в штатных условиях. И моторное масло заливаем в соответствие с рекомендациями производителя. То есть не жалеем денег, лишь бы двигатель был «накормлен» тем, что сказали давать производители.

Эти и другие причины подводят нас к тому, что зазор между поршнем и цилиндром отклоняется от заданных параметров.

Результат нарушения зазора между поршнем и цилиндром

Увеличившийся зазор между поршнем и приводит к стуку, ухудшению компрессии двигателя, перерасходу масла, и к выходу из строя двигателя. Уменьшение зазора между цилиндром и поршнем ведет к появлению задиров на зеркале цилиндра, перегреву деталей блока.

И в том и в другом случае требуется ремонт поршневой группы. Без вариантов. Или, если есть желание, подумайте о покупке нового двигателя. Но, всё же, дешевле вовремя провести ремонт цилиндров и поршней. А ремонт будет заключаться в замене цилиндров и расточке или хонинговке цилиндров.

Как проверить зазор между поршнем и цилиндром

Нам понадобятся два измерительных инструмента: нутромер – для измерения внутреннего диаметра цилиндра, и микрометр – для измерения диаметра поршней

Не станем распылять наше внимание на структуру материалов и технологию изготовления поршней. Перейдём к замеру зазора. Как и цилиндры, поршни по своему наружному диаметру распределены на 5-ть классов: A, B, C, D, E

Замер диаметра поршня проводится в районе цилиндрической части юбки, на расстоянии от днища плоскости в 52,4 мм. Класс нашего поршня вы увидите на днище. Клеймо с соответствующей буквой

Как и цилиндры, поршни по своему наружному диаметру распределены на 5-ть классов: A, B, C, D, E. Замер диаметра поршня проводится в районе цилиндрической части юбки, на расстоянии от днища плоскости в 52,4 мм. Класс нашего поршня вы увидите на днище. Клеймо с соответствующей буквой.

Измерение диаметра цилиндра производится в четырёх поясах и в двух плоскостях, перпендикулярных друг другу (вдоль и поперек блока цилиндров). Если измерив, вы получаете зазор между поршнем и цилиндром выше 0,15 мм, то нужно приступать к подбору ремонтных поршней.

При условии, что зеркало цилиндра никоим образом не нарушено, подбираем поршни. Если же на зеркале цилиндра существуют механические повреждения, то вначале производится расточка или хонингование цилиндров. При этом не следует забывать, что расточка проводится до размера к ближайшему ремонтному размеру поршня.

После проведенного ремонта цилиндров, подбираем поршни соответствующего ремонтного размера. Для классических моделей двигателей отечественного производства, существует норма монтажного зазора между поршнем и цилиндром: 0,06 – 0,08мм (для 05 и 06 двигателей) и 0,05 – 0,07 (для 01 и 03двигателя).

Немаловажно, чтобы при подборе поршней вы обратили внимание и на их вес. Масса поршней одного двигателя не должна отклоняться на 2,5 грамма. Этот показатель важен для того, чтобы уменьшить вибрацию двигателя при разности масс возвратно-поступательного движения

Этот показатель важен для того, чтобы уменьшить вибрацию двигателя при разности масс возвратно-поступательного движения

Этот показатель важен для того, чтобы уменьшить вибрацию двигателя при разности масс возвратно-поступательного движения.

Ремонтные размеры поршней и цилиндров, а также нормы производителя к зазорам именно для вашего двигателя нужно уточнять в Руководстве по эксплуатации и ремонту именно вашей модели двигателя.

Удачи вам при измерении зазора между поршнем и цилиндром, и правильном подборе ремонтных деталей.

Источник

Как проверить прогорели клапана или нет без снятия ГБЦ

При падении компрессии в одном или нескольких цилиндрах стоит задуматься о том, как проверить исправность клапанов – прогорели или нет. О том, почему прогорают клапаны, можно прочитать здесь. Аналогичная картина может быть следствием прогара поршня или компрессионных колец, пробоя прокладки ГБЦ, трещины в блоке цилиндров в результате ДТП и т. д. Безразборная проверка исправности клапанного механизма позволяет установить конкретную причину потери компрессии. Сделать такую проверку можно четырьмя способами, описанными ниже.

Проверка клапанов без снятия ГБЦ проводится в первую очередь для подтверждения или исключения их повреждения. Некоторые способы могут указать и на иные причины снижения компрессии. При этом следует учитывать, что безразборная диагностика клапанного механизма может не позволить выявить незначительные дефекты цилиндропоршневой и клапанной групп на ранней стадии.

Проверка клапанов без разборки двигателя по состоянию свечей

Свеча покрыта маслянистым нагаром — явный признак повреждения поршня

Суть метода состоит в визуальном осмотре свечи зажигания, извлеченной из цилиндра с низкой компрессией. Электроды и резьбовая часть сухие – прогорел клапан, если они замаслены или покрыты темным маслянистым нагаром – поврежден поршень или изношены компрессионные либо маслосъемные кольца. Внутренняя часть свечи может быть в масле и из-за повреждения сальников клапанов, однако в этом случае загрязнены будут все свечи, а не только находящаяся в проблемном цилиндре. О диагностике двигателей по цвету нагара на свечах подробно рассказано в отдельной статье.

Особенности: способ подходит только для бензиновых двигателей, ввиду отсутствия в дизельных моторах свечей зажигания.

Как проверить состояние клапанов с помощью банкноты или бумаги

Способ проверки прогоревших клапанов с помощью бумаги: видео

Легко и быстро проверить состояние клапанов при условии, что система питания и зажигания исправны, поможет банкнота или небольшой лист плотной бумаги, который следует держать на расстоянии 3–5 см от выходного отверстия выхлопной трубы. Двигатель при этом должен быть прогрет и запущен.

В исправном автомобиле бумажный лист будет постоянно равномерно вибрировать, периодически отодвигаясь от выхлопа под действием выходящих отработанных газов и снова возвращаясь в первоначальное положение. Если лист периодически засасывает в выхлопную трубу – вероятно прогорел или пропускает один из клапанов. О том, на что указывают следы на листе бумаги или их отсутствие при такой проверке, рассказывает статья о проверке автомобиля при покупке с рук.

Этот экспресс-метод не очень точный и подходит для первичной диагностики состояния механизма газораспределения в полевых условиях, например, при покупке б/у автомобиля. Он не позволяет определить, в каком именно цилиндре проблема, плохо подходит для автомобилей с катализатором и не работает, если система выхлопа негерметична, например, прогорел глушитель.

Экспресс-проверка при помощи моторного масла и щупа

Этот способ проверки клапанов без снятия ГБЦ основан на исключении проблем с поршневой группой. Прогар поршня можно обнаружить контактным методом при помощи щупа, погружаемого в цилиндр через свечное отверстие. Проблемы с кольцами или выработкой стенок исключаются путём заливки масла в цилиндр с низкой компрессией через то же отверстие, установки свечи на место и запуска двигателя. Если после этого давление вырастет – проблема не в клапанах: залитое масло заполняет зазор между поршнем и стенками цилиндра, через который и уходили газы.

Метод является косвенным. Точно исключается лишь проблема с кольцами, так как щупом небольшие повреждения поршня выявить сложно, кроме того, остается непроверенным вариант с пробитой прокладкой ГБЦ.

Проверка клапанов без снятия головки с помощью эндоскопа

Проверка клапанов и цилиндров эндоскопом

Эндоскоп позволяет провести диагностику клапанов и цилиндров без разборки мотора при помощи визуального осмотра. Чтобы осмотреть клапаны, потребуется прибор с гибкой головкой либо насадка с зеркалом.

Достоинство метода в возможности не только подтвердить наличие конкретного дефекта, но и определить какой клапан прогорел – впускной или выпускной. Для этого достаточно даже недорогого эндоскопа стоимостью от 500 рублей. Примерно столько же стоит осмотр цилиндров с помощью профессионального прибора на СТО.

Способ хорош только для выявления явных дефектов – трещин или сколов тарелки клапана. Неплотное прилегание к седлу чаще всего выявить визуально сложно.

Функции поршневых колец

Поршневые кольца предназначены выполнять функции:

1. Герметизация поршневого пространства, с сохранением давления верхними компрессионными кольцами.
2. Отвод тепла от стенок гильзы.
3. Снижение расхода масла.

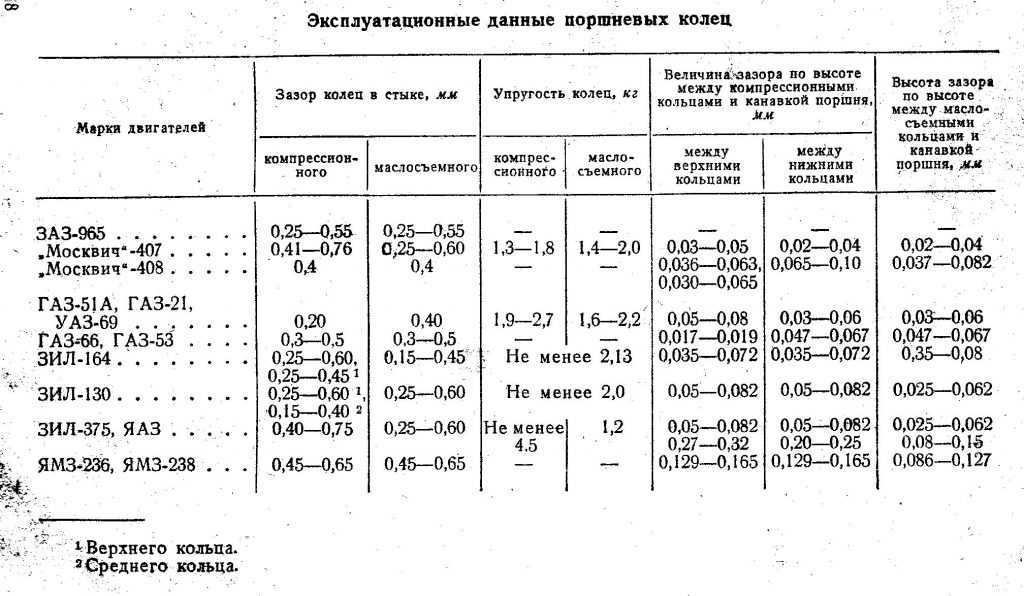

Проверка зазора в замках внутри цилиндров

Замок поршневого кольца — стык между двумя концами, которые способны сжиматься до сотых частей миллиметра. Концы имеют прямой или косой срез, при прямоугольном сечении профиля.

Маслосъёмные кольца предназначены снимать со стенок цилиндра излишки моторной смазки. Рассчитаны оставлять на зеркале тонкий слой плёнки, настолько малый, что измеряется микронами. Конструкция предусматривает радиальные, сквозные щели, через которые снимаемое со стенок масло сливается в картер.

Выпускаются из литого чугуна с прорезями или расширителями. Представляют два кольца (верхний, нижний), пару радиальных или осевых расширителей.

О тепловом зазоре

Поршневые кольца

Общим элементом колец считаются замки, поскольку целевая задача компенсировать тепловое расширение во время работы. Замки претерпевают давление газов, температурные нагрузки, другое инертное воздействие. Это напряжение берёт на себя мизерное расстояние между концами колец.

Для чего же нужен тепловой фактор?

Представим отсутствие зазора между пролётами мостов, железнодорожных рельсов или компенсаторов на магистральных трубопроводах. Солнечный нагрев, расширение, например металла рельсов, не имеющих зазора при укладке, приводит к неизбежному их изгибу со всеми вытекающими последствиями.

Итак, свободное вращение колец исключает стыковые соприкосновения внутри канавки поршня. Конструкция предусматривает разрезы, упреждающие заклинивание от перегрева. Эта особенность способствует плотному касанию к зеркалу цилиндра.

Кстати, предпочтение отдаётся деталям с косыми срезами концов. Прямые концы обладают большим давлением на стенки, что преждевременно выводит из строя гильзу, способствуя утечке масла.

нутромер для измерения диаметра цилиндра



В разделе Сервис, Обслуживание, Тюнинг на вопрос как измерять внутренний диаметр цилиндра двигателя ВАЗ2101для подбора ремонтных колец ? заданный автором Олег Кошмак лучший ответ это Какие такие «ремонтные кольца»? Цилиндр замеряется нутромером в трёх поясах попеременно под углами 0 и 90 градусов (всего 9 измерений). После измерений делается вывод о геометрии цилиндра (износы бывают эллипс — по окружности, бочка, седло, конус, обратный конус по высоте). Все отклонения от формы нормированы. Только потом принимается решение оставить ли цилиндр без расточки и просто установить в него кольца того же размера, что и был (только новые) , или растачивать цилиндр. Кто вам сказал про «ремонтные кольца»???

Ответ от 2 ответа

Привет! Вот подборка тем с ответами на Ваш вопрос: как измерять внутренний диаметр цилиндра двигателя ВАЗ2101для подбора ремонтных колец ?

Ответ от Николай РоговскийДвигатель разобран помыт берем блок цилиндров и геометрию цилиндров замеряет спец лучше расточник нутромером если износ большой ремонтные кольца не помогут только расточка и лучше ее сделать еа координатке….

Ответ от Denver DenverНутромер вам в помощь.

Ответ от сергей соколовштангелем, там всё равно допуск есть

Ответ от Михаил МасловЕсли у Вас нет возможности расточить все цилиндры под ремонтный размер, то сразу ремонтные кольца устанавливать не следует. Вставьте нормальное кольцо в цилиндр и продвигая его внутрь с помощью старого поршня смотрите на зазор. Практика показывает, что вверху и внизу зазор минимальный. А в середине наибольший. Если зазоры очень большие (до 2,5мм) , то вероятно цилиндр уже был в расточке. В этом случае в него надо установить кольца «первого» или «второго» ремонта. Но при этом в верхней и нижней части цилиндра зазор не должен исчезнуть, иначе сорвёт головку поршня. Если на краях цилиндра зазора нет, а в середине он есть, то торец замка кольца можно слегка подточить. После замены колец потребуется поездить для их притирки.

Ответ от Ёергей Григорьевес-сно нутромером, но делать это должны компетентные специалисты-токари

Ответ от ГригорийНутромером или самими кольцами.

Ответ от 2 ответа

Привет! Вот еще темы с нужными ответами:

Оглавление

Нутромер является измерительным инструментом, который предназначается для получения данных о расстоянии между двумя поверхностями, а также определения внутреннего диаметра различных деталей. В среднем, точность измерения этим прибором составляет 0,01 мм. Нутромер для измерения диаметра цилиндра состоит из сменных калиберных стержней, которые являются удлинителями и головки. Сама головка состоит из следующих частей:

• Сменный наконечник;
• Стопорное устройство;
• Стебель;
• Колпачок;
• Барабан;
• Микрометрический винт

Благодаря наличию сменных наконечников можно увеличить предел измерений. Для тех приборов, у которых точность измерения составляет 0,01 мм, актуальным ГОСТом является 868-82, а для устройств с ценой деления 0,001 или 0,002 мм – 9244-75.

Преимущества нутромеров состоят в достаточно высокой точности измерения, как для частной, так и для производственной сфере. Стоимость прибора также не высока. Главное, что здесь сохраняются преимущества всех механических устройств, куда относится долговечность работы. В то же время за ними требуется специальный уход и особые условия хранения. При поломке зачастую ремонт очень сложен и выходит легче заменить прибор на новый, чем отремонтировать. При некоторых измерениях на мягких частях могут оставаться деформации, если было сильное нажатие. Если речь идет об измерении цилиндров, то возникают сложности в местах, где имеются окна.

Какими видами нутромеров можно измерить диаметр цилиндра?

Нутромеры зачастую используется для измерения диаметра цилиндра. Для этой операции не подходят микрометры, так что специалисты используют эти разновидности устройств. Измерение цилиндров нутромером производится в двух перпендикулярных плоскостях и четырех поясах. Для этого подходят самые популярные разновидности нутромеров.

Индикаторный тип устройства подходит больше для тех цилиндров, диаметр которых является относительно небольшим. Они могут работать с размерами от 6 мм и больше. Он легко в использовании, но использует относительный метод измерения, так что у прибора имеются две шкалы. Несмотря на то, что он может работать с маленькими величинами, погрешность у него является более высокой, чем у другого типа этих устройств.

фото:нутромер индикаторный для измерения диаметра цилиндра

Микрометрический нутромер использует абсолютный способ измерения, что при той же цене деления, что и у индикаторного типа дает значительно меньшую погрешность. Предел измерений здесь лежит в диапазоне от 50 до 4000 мм, что зависит от конкретной модели. Люди нередко используют два прибора, чтобы получить более точные данные.

Подбор нутромера для измерения диаметра цилиндра

Чтобы измерить цилиндр нутромером, требуется правильно подобрать само устройство. От этого будет напрямую зависеть точность результата, а также удобство использования. В первую очередь следует определиться с подходящими размерами, так как у микрометрического и индикаторного типа слишком большой разброс по минимальному пределу. Если нужно работать с деталями диаметром до 5 см, то подойдет индикаторный нутромер, если более – микрометрический.

Далее уже нужно определяться с тем, какие сменные калиберные стержни должны идти в наборе. Они расширяют и сужают рабочий диапазон прибора, так что для получения правильных данных нужно иметь широкий запас сменных частей. Чем выше класс точности, тем меньше погрешность, так что современные высокоточные устройства позволяют получить максимально точные данные для дальнейшей работы.

Естественно, что прибор должен пройти поверку, не иметь повреждений и соответствовать принятым ГОСТам. Если есть возможность, то специалисты проводят измерение несколькими приборами одновременно.

Сборка шатунно-поршневой группы

1. Надеваем палец 4 на оправку 2, не затягивая сильно упор 3.

2. Палец шатуна охлаждаем в морозильной камере. Нагреваем верхнюю головку шатуна до 240°С паяльной лампой или промышленным феном, зажимаем шатун в тисках и надеваем на него поршень (метка «П» на поршне должна находиться со стороны отверстия для выхода масла на нижней головке шатуна).

3. Проталкиваем установленный на оправку палец в отверстия бобышек поршня и верхнюю головку шатуна до упора кольцевого пояска 1 на рукоятке в поршень.

4. После охлаждения шатуна смазываем палец маслом для двигателя через три отверстия в каждой бобышке поршня и через зазор между бобышкой и шатуном.

5. Смазываем поршневые кольца и канавки маслом для двигателя. Устанавливаем на поршень кольца и ориентируем замки колец. Замок верхнего компрессионного кольца должен располагаться под углом 30-45° к оси поршневого пальца, замок нижнего компрессионного кольца должен быть направлен в противоположную сторону, а замок маслосъемного кольца — под углом 30-45° к оси поршневого пальца между замками компрессионных колец. Нижнее компрессионное кольцо устанавливаем выточкой вниз. Если на кольце нанесена метка «ВЕРХ» или «ТОР», она должна быть направлена, к днищу поршня. Стык пружинного расширителя маслосъемного кольца должен располагаться со стороны, противоположной замку кольца.

6. После установки колец устанавливаем коленчатый вал по метке (поршни 1-го и 4-го цилиндров должны находиться в BMT) и поочередно вводим поршни с кольцами и шатунами во 2-ой и 3-й цилиндры. При этом метки «П» на поршнях должны быть направлены в сторону передней части блока цилиндров. Для обжатия колец рекомендуется применять оправку, показанную на фото.

После этого устанавливаем на место шатунные вкладыши, предварительно смазав их и шейки коленчатого вала маслом для двигателя, и соединяем шатуны с шейками коленчатого вала. Крышки устанавливаем по меткам и затягиваем гайками моментом 43,4-53,5 Нм. Повернув коленчатый вал на 180°, соединяем с коленчатым валом шатуны 1-го и 4-го цилиндров. Проверяем легкость вращения коленчатого вала.

7. Установка остальных снятых деталей выполняется в обратной последовательности.

11. Регулируем зазор между рычагами и кулачками распределительного вала (см. «Зазор между рычагами клапанов и кулачками распределительного вала — регулировка»). Проверяем свободное вращение кривошипно-шатунного механизма.

13. На карбюраторном двигателе проверяем и при необходимости корректируем угол опережения зажигания (см. «Момент зажигания — проверка и регулировка»).

15. Запускаем двигатель и обкатываем его на холостом ходу в течение 20-30 минут, плавно увеличивая частоту вращения коленчатого вала до 2000 об/мин. Во время работы двигателя контролируем герметичность систем двигателя, давление масла, температуру охлаждающей жидкости. Если при работе двигателя обнаруживаются посторонние шумы, останавливаем двигатель для устранения причин их появления.

Источник статьи: http://www.vazbook.ru/06/2106/power/engine/porshni-zamena

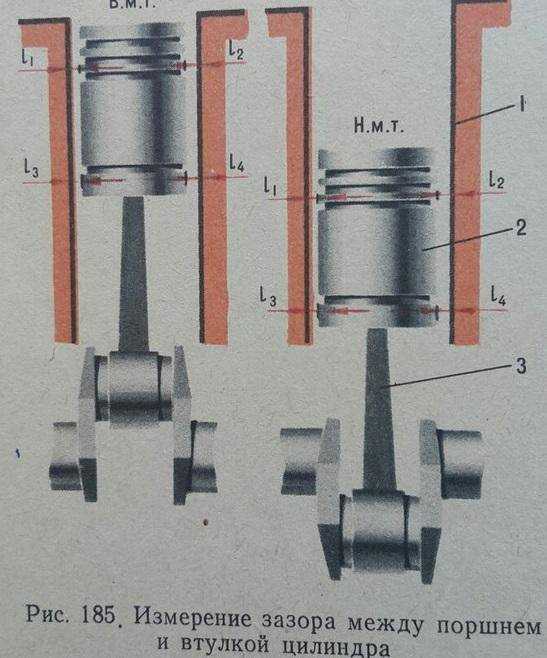

Зазоры между элементами поршня и цилиндром

Зазоры между элементами поршня и цилиндром являются одним из наиболее важных параметров, влияющих на работоспособность поршневой группы. Они зависят от механической и температурной нагруженности элементов цилиндропоршневой группы, соотношения геометрических параметров элементов поршня, теплофизических свойств материалов, монтажных зазоров.

Коэффициент линейного расширения поршней из алюминиевых сплавов в 1,5…2 раза превышает коэффициент линейного расширения стальной или чугунной гильзы цилиндра. Тепловое состояние поршня на различных режимах работы двигателя меняется от минимальной температуры при холодном пуске до максимальной на режимах наибольших нагрузок. Это вызывает резкое изменение зазоров.

С учетом характера распределения температуры прогретого двигателя для обеспечения оптимального одинакового зазора по высоте уплотняющего пояса головку поршня выполняют одной из следующих форм: ступенчатой, конической, переменной по лекальной кривой. Это обеспечивает уменьшение теплонапряженности до 20 %, а также способствует снижению шума и расхода масла на угар.

Под действием силы на боковую поверхность юбки, давления газов на днище, а также в результате неравномерной тепловой деформации головки поршня рабочая часть юбки деформируется таким образом, что она приобретает форму овала с большей осью в направлении оси пальца. Для нейтрализации этого явления при изготовлении юбке придают овальную форму с большой осью в плоскости, перпендикулярной оси пальца.

Снизить температуру юбки и, следовательно, ее радиальную деформацию можно ограничением теплового потока от головки поршня с помощью одной или двух поперечных прорезей по днищу канавки маслосъемного кольца.

Для стабилизации зазора между цилиндром и юбкой также применяют вертикальные прорези, располагаемыми на той ее стороне, которая не прижимается к цилиндру во время рабочего хода поршня. В холодном состоянии зазор создается достаточно малым, чтобы устранить стуки поршня. По мере прогрева двигателя юбка расширяется, и происходит выборка данного зазора.

В двигателях с искровым зажиганием используют комбинированные П- и Т-образные прорези.

Эффективным средством регулирования теплового расширения юбки является применение специальных терморегулирующих вставок, размещаемых в верхней части юбки:

в зоне бобышек в поршень заливают две стальные пластины, имеющие коэффициент линейного расширения в два раза меньше, чем алюминиевый сплав; в результате образуются биметаллические стенки, которые при остывании поршня препятствуют значительному сокращению диаметра юбки, а при нагревании до рабочей температуры, наоборот, ограничивают ее тепловое расширение;

в верхнюю часть юбки заливают стальное кольцо круглого или прямоугольного сечения; по окружности кольцо обычно выполняют зубчатым для лучшего сцепления с основным металлом.

Для ускорения процесса приработки юбки поршня на ее рабочую поверхность наносят легкоплавкие покрытия, а для повышения маслоемкости на наружной поверхности юбки создают организованный рельеф.

В короткоходных двигателях нижнюю часть юбки делают с вырезами для прохода противовесов коленчатого вала, а для уменьшения массы поршня нерабочие зоны юбки поршня могут вовсе отсутствовать.

Для улучшения уравновешенности двигателя комплекты поршней подбирают по массе. Их различие не должно превышать 1,0 %. Подгонку поршней по массе осуществляют снятием металла с внутренней поверхности юбки.

«Питер — АТ»
ИНН 780703320484
ОГРНИП 313784720500453

Техника промера

Выше не было сказано, что такое вертикальный или осевой зазор. Суть этого параметра станет ясна в ходе выполнения действий:

1. Поднесите кольцо к боковой поверхности цилиндра;
2. Установите кольцо внешней стороной в ту прорезь, которая для него предназначена;
3. При помощи комплекта щупов определите величину зазора (см. рис.).

На схеме показано, как нужно измерять вертикальный зазор.

Именно так всегда промеряют осевой зазор колец

Теперь определим, какой зазор остаётся на поршневых кольцах между концами, если они, то есть кольца, находятся внутри цилиндра. Само кольцо погружают в моторное масло, а затем его нужно сдвигать по стенкам одного из цилиндров – того же, где оно будет «трудиться»:

Зазор промеряют, когда кольцо зажато стенками цилиндра

Для выполнения этой операции обычно используют поршень, если последний уже был демонтирован. Смысл в том, чтобы довести кольцо примерно до того уровня, на котором оно находится при работе мотора. Допустим, расточка блока производилась недавно. Тогда кольцо перемещают вниз на 3-5 мм (этого достаточно). А дальше, используя комплект щупов, операцию доводят до завершения.

Моторное масло, используемое для смазки колец, может быть любым. В двигателе успешно сгорает всё!

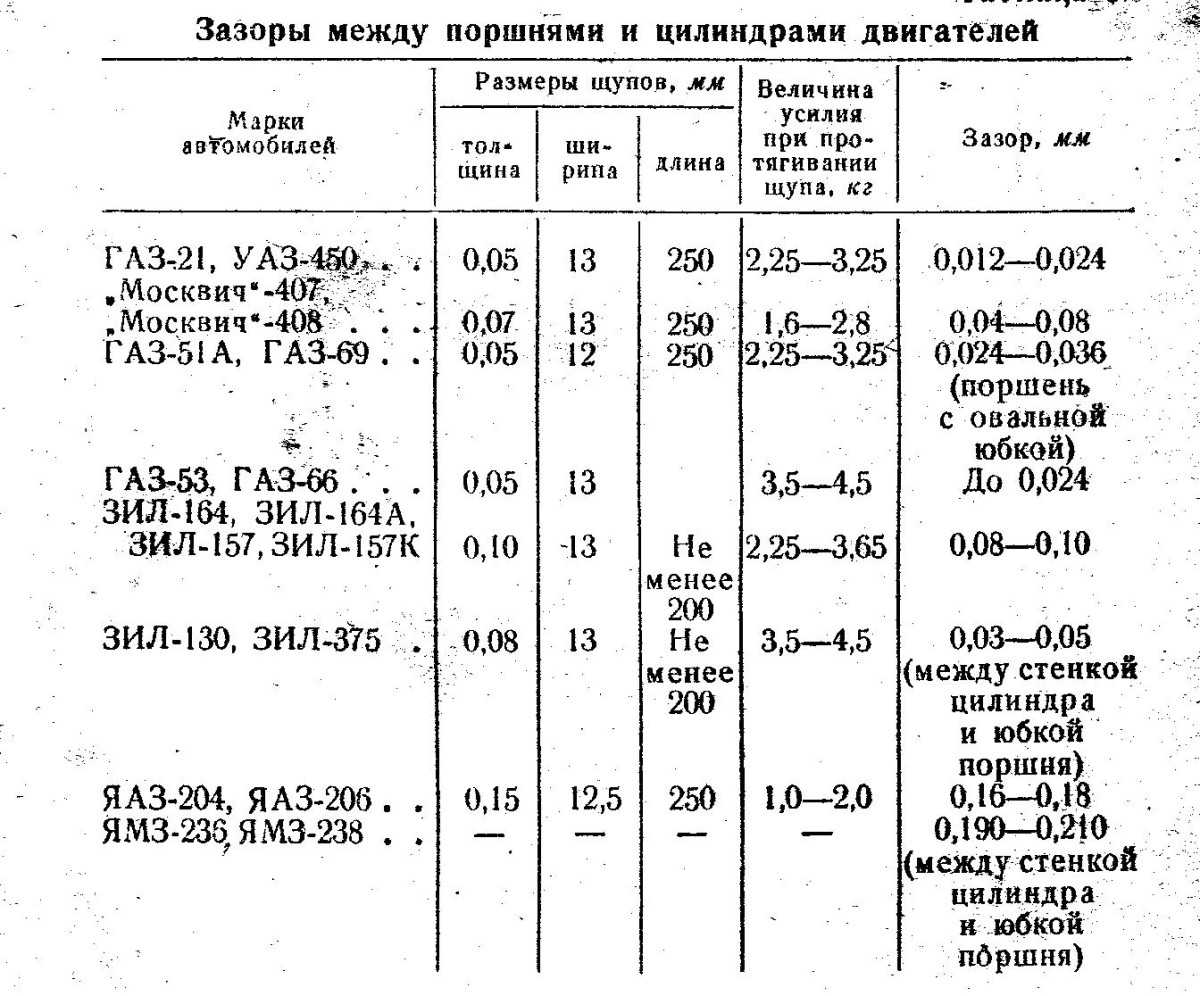

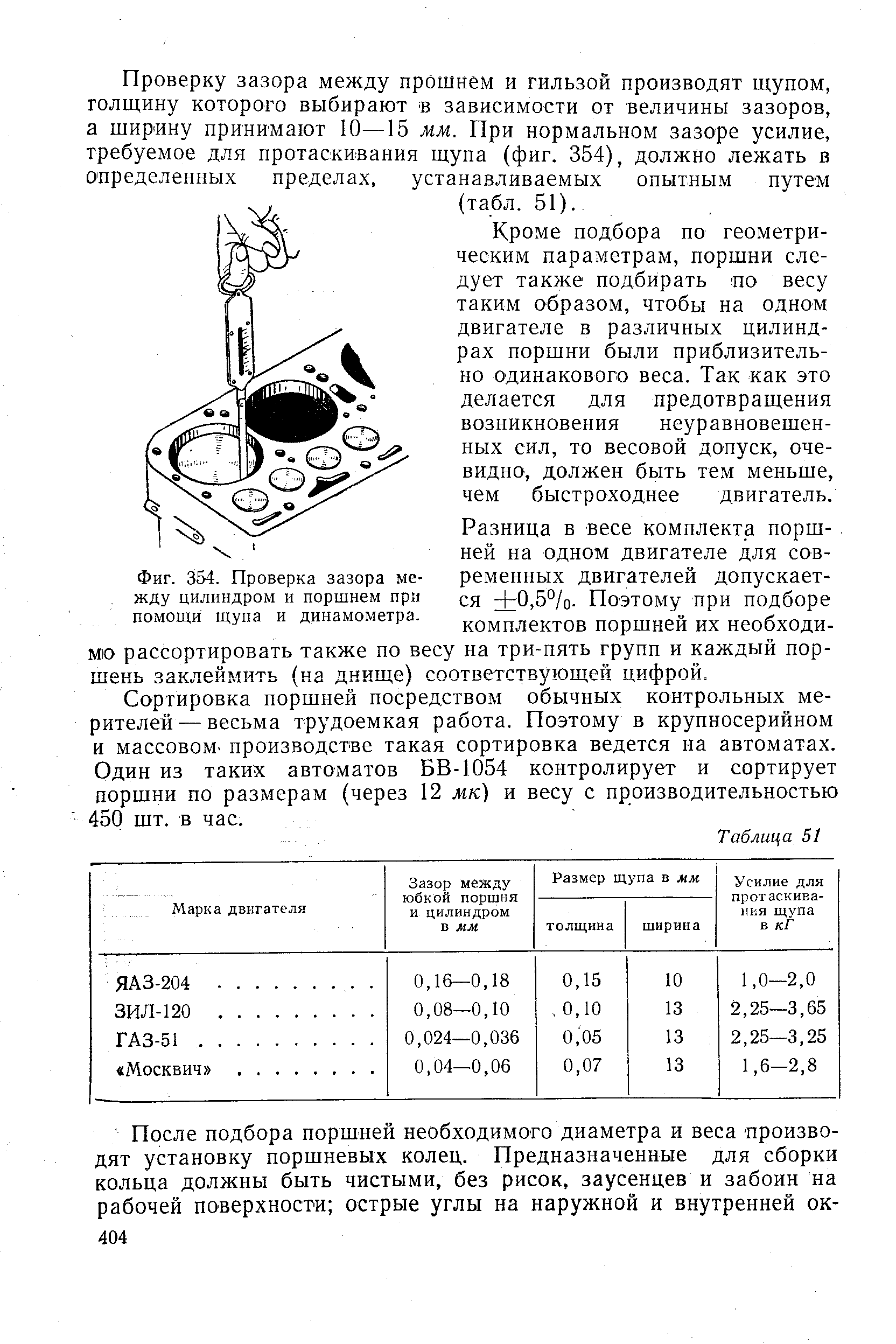

Как проверить зазор между поршнем и цилиндром

Для проверки зазора используется измерительная аппаратура в виде микрометра и нутромера, эта пара обладает классом точности, позволяющим реагировать на каждую сотую долю миллиметра.

Микрометром замеряется диаметр поршня в зоне его юбки, перпендикулярно пальцу. Стержень микрометра фиксируется зажимом, после чего нутромер устанавливается на ноль при опоре своим измерительным наконечником на стержень микрометра.

После такого обнуления индикатор нутромера будет показывать отклонения от диаметра поршня в сотых долях миллиметра.

Замер цилиндра производится в трёх плоскостях, верхней части, средней и нижней, вдоль зоны хода поршня. Замеры повторяются вдоль оси пальца и поперёк.

В результате можно оценить состояние цилиндра после износа. Главное, что потребуется – это наличие неравномерностей типа «эллипс» и «конус». Первое – отклонение сечения от окружности в сторону овала, а второе – изменение диаметра вдоль вертикальной оси.

Наличие отклонений в несколько соток говорит о невозможности нормальной работы колец и необходимости ремонта цилиндров или замены блока.

Заводы стремятся навязывать клиентам блок в сборе с коленвалом (шорт-блок). Но часто оказывается гораздо дешевле отремонтироваться расточкой, в тяжёлых случаях – гильзовкой, с заменой поршней на новые стандартные или ремонтного увеличенного размера.

Даже не новых двигателях со стандартными поршнями существует возможность точного подбора зазоров. Для этого поршни распределяются по группам с отклонением диаметра на одну сотку. Это позволяет выставить зазор с идеальной точностью и обеспечить оптимальные характеристики мотора и его предстоящий ресурс.
