Передние тормоза на ваз 2107

Как определить неисправность

1. Визуальный осмотр

Первым шагом в определении неисправности суппорта является визуальный осмотр. Необходимо проверить, нет ли на нем следов повреждений, трещин, сильных загрязнений и коррозии. Также следует проверить, правильно ли установлены болты крепления суппорта.

2. Измерение температуры

Если визуальный осмотр не выявил неисправностей, можно проверить температуру суппорта после небольшого пробега. Если он сильно нагревается, возможно, проблема заключается в неисправности тормозного шланга.

3. Использование пасты для тормозов

Для более точной диагностики также можно использовать специальную пасту для тормозов. Нанесите ее на тормозные колодки и проверьте, равномерно ли они контактируют с тормозным диском. Если нет, то суппорт может быть источником проблемы.

4. Проверка торможения

Последним шагом в диагностике неисправностей суппорта является проверка торможения. Если автомобиль не тормозит корректно или повышенный износ тормозных колодок, нужно тщательно проверить суппорт на наличие поломок или неправильной работы.

Ремонт передних тормозов

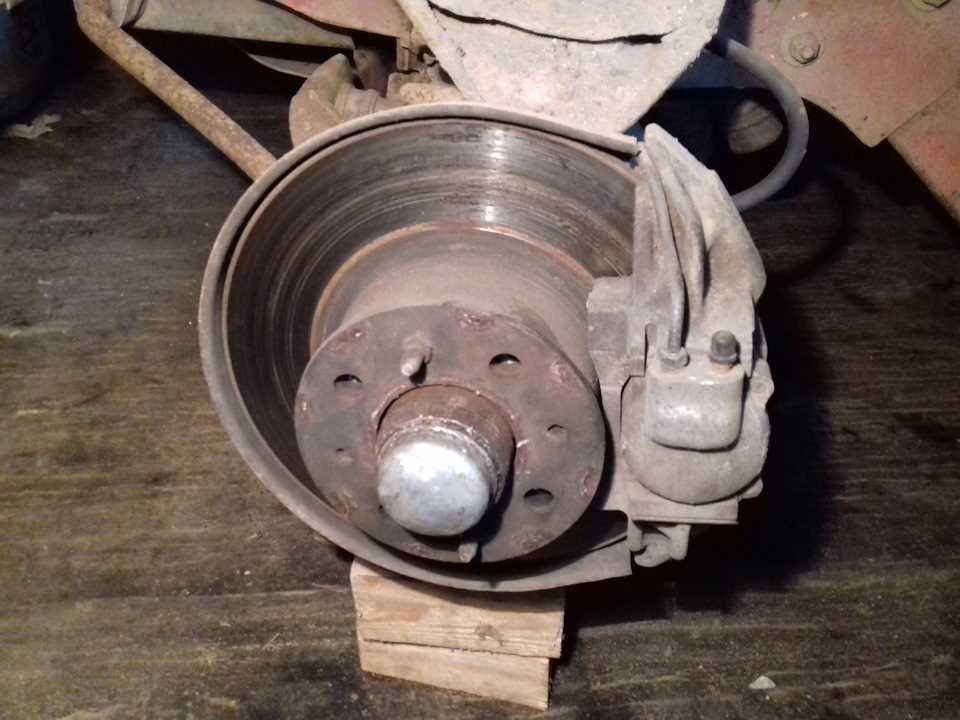

Ремонт передних тормозов следует начинать с осмотра, в первую очередь пробуем от руки провернуть ступицу, если цилиндры не заклинило то вам это удастся. Далее можно снять тормозные колодки, для этого снимаем штопоры, вытаскиваем пальцы-направляющие.

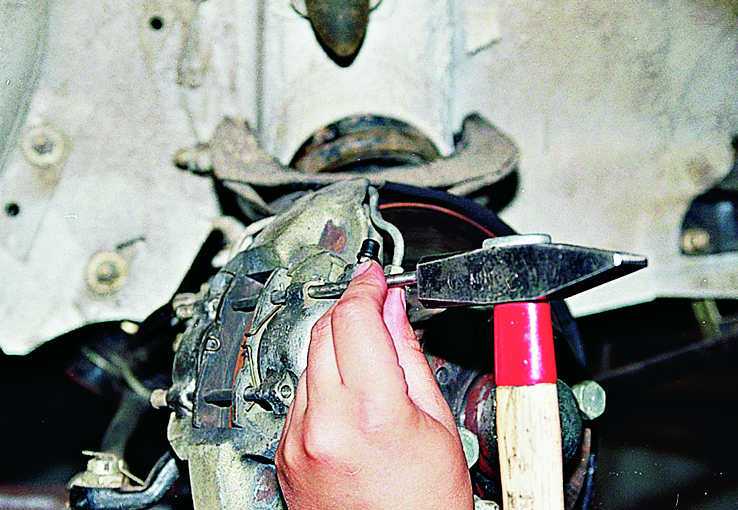

Снимаем тормозные колодки

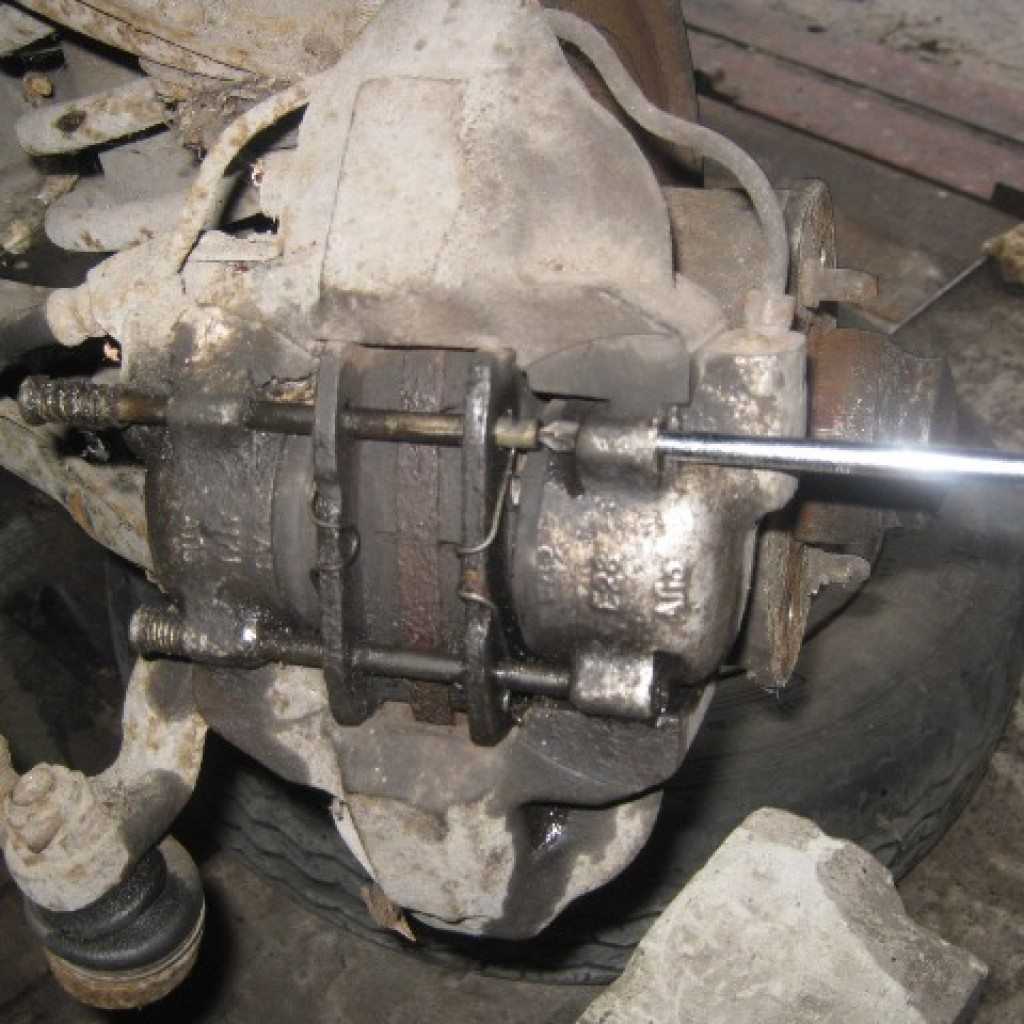

После вытаскивания пальцев, пробуем с помощью отвертки затолкнуть тормозной цилиндр внутрь, если вам это удастся, то значит цилиндр находится в нормальном, рабочем состоянии и при отсутствии течи и целостности пыльника туда лезть не надо. Если же цилиндры не поддаются под усилием отвертки, то их необходимо отремонтировать или заменить, у меня и была такая ситуация.

Порван пыльник, цилиндр заклинил

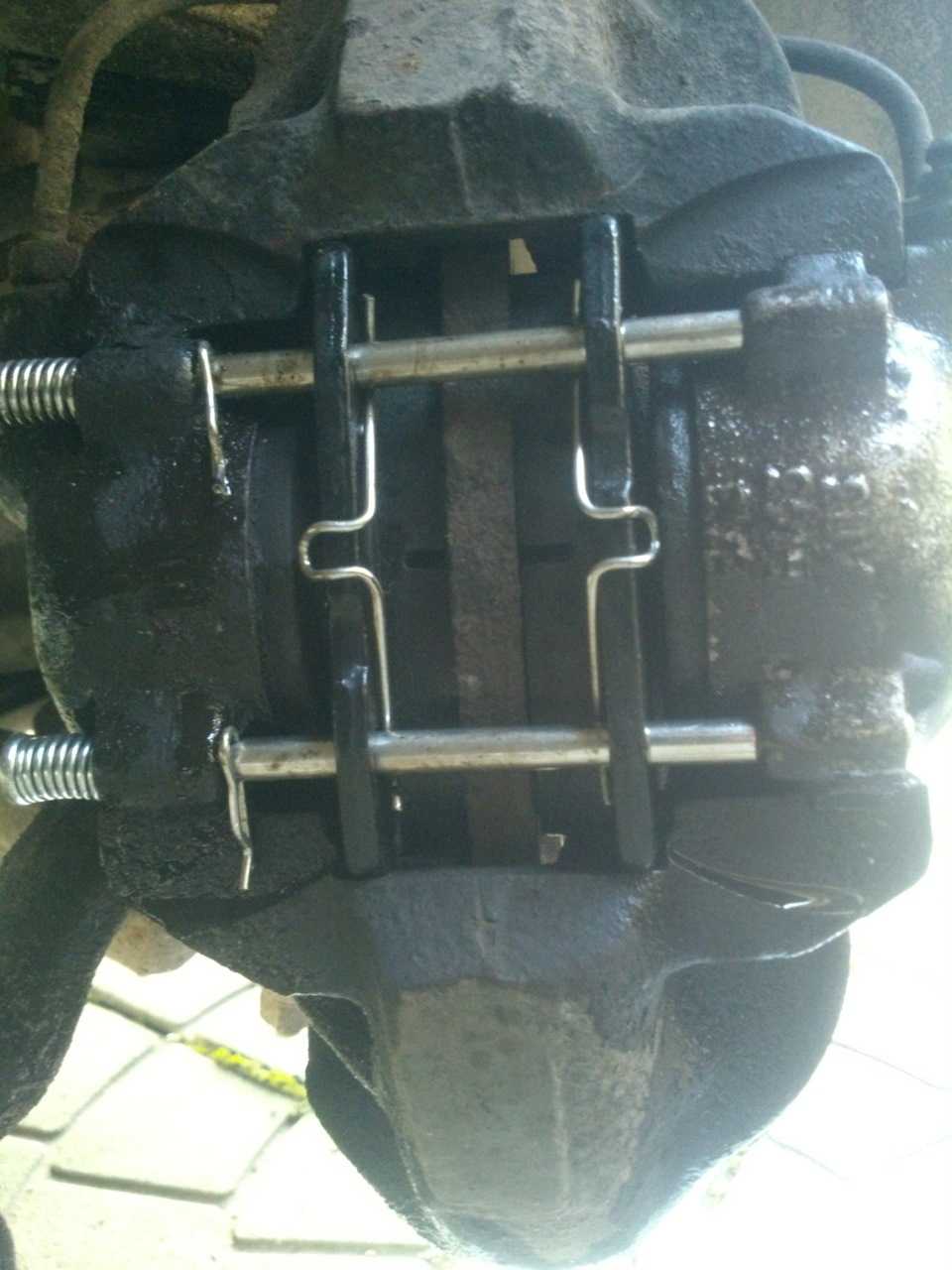

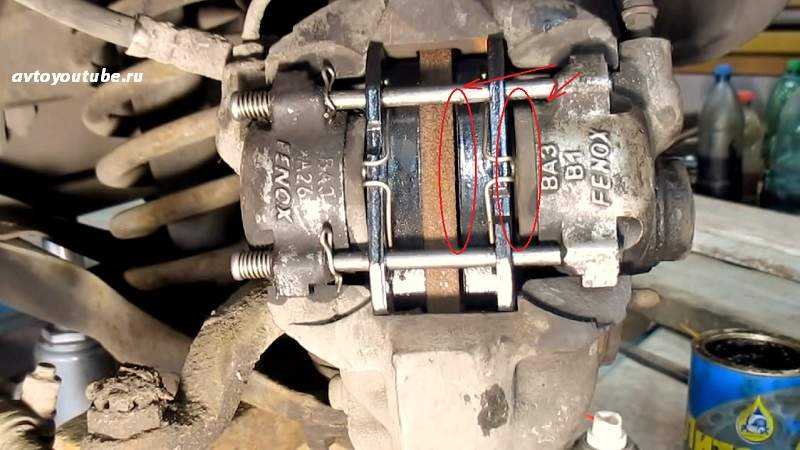

Видим, как неравномерно износились колодки:

Неравномерно изношены тормозные колодки

Если необходимо ремонтировать тормозной цилиндр, то необходимо открутить шланг и снять суппорт открутив два болта ключом на «17»

После того как сняли, необходимо осторожно выбить тормозной цилиндр из суппорта. Делать это необходимо аккуратно, так как дюралевые корпусы цилиндров склонны к появлению трещин

Я выбиваю цилиндры из суппорта через деревянную подкладку.

После того, как будет снят цилиндр его необходимо очистить от грязи

Далее необходимо извлечь поршень из тормозного цилиндра, сделать это можно с помощью компрессора, нагнетая давление в цилиндр (делать это очень осторожно!) ,я же воспользовался баллонным ключом

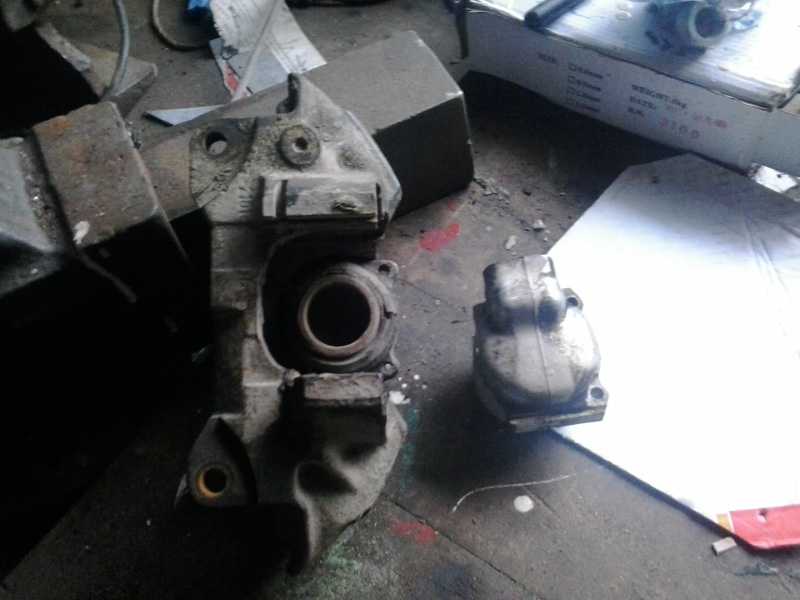

Цилиндр выбит из суппорта

Вытаскиваем поршень из тормозного цилиндра ВАЗ 2101

Поршень извлечен, море грязи внутри

Поршни извлечены, но несмотря на все усилия один цилиндр пришлось заменить на новый

После извлечения поршней из цилиндров моем и чистим тормозные цилиндры от грязи, особенно уделяем внимание чистоте канавки под уплотнительным кольцом внутри цилиндра, зачастую она забывается окисью от дюралевого цилиндра и поршень заклинивает. После того как все почищено, вставляем новое уплотнительное кольцо, обязательно смазываем чистой тормозной жидкостью и вставляем поршень на место

Далее одеваем новый пыльник и вставляем цилиндр в суппорт.

Далее можно поставить суппорт на автомобиль и зафиксировать его хорошо затянув крепеж, в заводском варианте крепления суппорта под винтами крепления присутствуют контрящиеся шайбы, которые также не будут лишними. Далее можно установить новые колодки на место и прикрутить тормозной шланг

Очень важно, при установке новых тормозных шлангов, установите новые латунные уплотнительные кольца под шлангом. Если таковые есть в комплекте с шлангами, это очень хорошо, если их нет, то обязательно приобретите, так как они практически одноразовые и новые кольца способствуют надежному уплотнению

На этом ремонт передних тормозов ВАЗ 2101 можно считать завершенным.

Как часто нужно менять передние колодки

Начнем с того, что на автомобиле ВАЗ 2107 передние тормоза представлены дисковой системой, которая в некотором роде является намного лучше, нежели барабанная, но сейчас не об этом. Спереди на каждом суппорте размещены по 2 колодки, которые и отвечают за эффективное торможение автомобиля. Передние тормозные колодки ВАЗ 2107 имеют следующий вид, представленный на фото выше.

По сути изделия представляют собой стальную пластину, на которую наносится специальный фрикционный слой. Именно этот фрикционный слой и является основой торможения автомобиля. Когда этот слой стирается, что зависит не только от частоты использования педали тормоза, но и от характера вождения, то владельцу автомобиля срочно необходимо заменить тормозные колодки на ВАЗ 2107. Если этого не сделать своевременно, то каким может быть итог, понимаете сами.

Как часто необходимо менять рассматриваемые детали, зависит от таковых факторов:

• состояние тормозной системы;
• характер и манеры вождения;
• производитель изделий;
• регулярность прохождения ТО.

Но наш менталитет таков, что мы не обращаем внимания на то, как часто нужно менять колодки, а делаем это уже когда прижмет. Причины, которые свидетельствуют о том, что автомобиль требует провести ремонтные работы тормозной системы, обусловлены следующими признаками:

1. появление посторонних звуков при нажатии на педаль тормоза: скрип или скрежет;
2. чтобы затормозить, необходимо приложить усилие;
3. при торможении автомобиль начинает уходить в занос.

Ориентировочно заменять передние колодки на автомобиле необходимо через каждые 25-30 тысяч км. Но этот диапазон является средним, так как кто-то может отъездить и 50 тысяч км без замены изделий, а можно только 10. Что представляет собой замена передних тормозных колодок ВАЗ 2107, рассмотрим детальнее.

Детальное описание замены передних колодок на ВАЗ 2107

Замена колодок на ВАЗ 2107 представляет собой несложный процесс, к которому требуется отнести серьезно. Для начала необходимо приобрести новые изделия. Покупать их необходимо комплектом, да и проводить замену следует сразу на обоих колесах. После этого убедиться в наличие основного перечня инструментов, это:

• отвертка;
• молоток и зубило;
• плоскогубцы;
• стандартный набор гаечных ключей;
• смазка WD-40;
• очиститель Brake Cleaner (не обязательно).

Приступаем к рабочему процессу:

1. Первоначально следует удалить из тормозного бачка часть жидкости, что делается для исключения ее перелива через край и попадания в моторный отсек.
2. Под колеса следует подставить башмаки, а затем установить домкрат и поднять переднюю часть. После снимается колесо, а затем очищается поверхность суппорта от грязи и пыли.
3. Используя тонкую отверточку, следует извлечь два видимых шплинта. Эти шплинты предназначаются для удержания штоков колодок. На фото ниже представлен вид расположения этих двух шплинтов.
4. Используя отвертку, необходимо выдавить штоки колодок. Если собственных усилий недостаточно, то можно воспользоваться молотком и пробоем.
5. Изделия удерживаются дополнительно пружинными конструкциями, которые можно рассмотреть на фото выше. Их также необходимо демонтировать, для чего воспользоваться плоскогубцами.
6. Когда штоки и пружины извлечены, можно приступать к демонтажу самих изделий. Обычно колодки сидят неплотно, поэтому их достаточно поддеть отверткой и вынуть, как показано на фото ниже.
7. Как только колодки демонтированы, рекомендуется провести очистку посадочного места при помощи специальных средств, и можно приступать к установке новых.
8. Для этого с помощью монтажки или отвертки нужно развести оба цилиндрика, тем самым подготовить место для новых(более толстых) колодок. Параллельно не забываем следить за уровнем вытесняемой жидкости в бочке, и при необходимости отбирать ее.

После установки новых изделий на свои места, следует в обратном порядке установить штоки и крепежные пружины. На этом замена передних колодок на популярном автомобиле ВАЗ 2107 завершена. Ничего сложного, как видите, вовсе нет. Все просто и понятно, но при этом главное выполнять все действия в порядке, описанном выше. После установки новых элементов системы по инструкции, прокачку тормозов осуществлять нет необходимости.

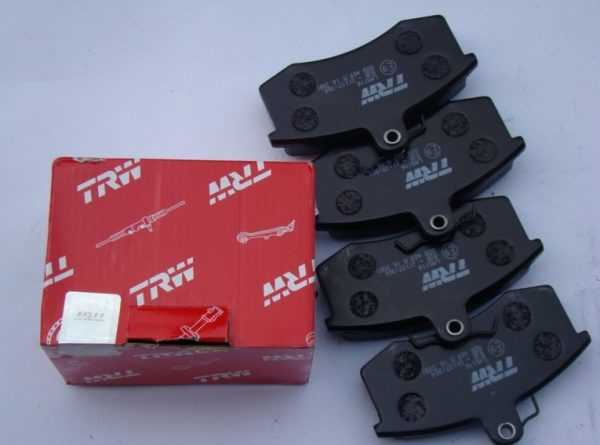

Если уж вы решили заменить изношенные изделия, то рекомендуется новые приобретать таких фирм, как Феродо, АТЕ или Ниппон. Они гораздо дольше прослужат, а также порадуют своим качеством и показателями торможения. Если вы все еще не знаете, как поменять передние тормозные колодки на жигулях, то данный материал будет хорошим помощником. И помните, что переплатить мастеру на СТО вы всегда успеете, но только пи этом вы не сможете получить бесценный опыт по ремонту своего автомобиля.

Ремонт тормозного суппорта Ваз 2107

Поврежденный или деформированный тормозной суппорт ВАЗ 2107 нуждается в замене. Ремонт суппорта заключается в замене неисправных тормозных рабочих цилиндров. В некоторых случаях вместо замены цилиндров допускается их ремонт.

Порядок замены цилиндров следующий:

• зажать суппорт в тиски;
• открутить ключом на 10 штуцеры соединительной трубки;
• демонтировать трубку, соединяющую рабочие цилиндры;
• выколоткой выбить рабочие цилиндры с направляющих, предварительно нажав фиксатор отверткой;
• снять фиксаторы и переставить на новые цилиндры (если они на них отсутствуют);
• вставить цилиндры в направляющие;
• установит соединительную трубку и затянуть штуцеры.

Ремонт рабочих цилиндров заключается в замене резиновых уплотнительных колец на поршнях. Порядок операций такой:

• снять тормозной цилиндр;
• снять защитный колпачок с поршня, используя отвертку;
• подать сжатый воздух в цилиндр, чтобы вытолкнуть поршень наружу;
• снять уплотнительное кольцо, поддев его отверткой;
• установить новое кольцо;
• смазать цилиндр, поршень и кольцо тормозной жидкостью;
• вставить поршень в тормозной цилиндр.

Важно: перед установкой новых уплотнительных колец и сборкой цилиндров необходимо убедиться что внутренняя поверхность цилиндра и поршень не имеют повреждений, раковин, деформаций. В противном случае следует заменить тормозной цилиндр новым

Устройство тормозной системы ВАЗ 2107

РТС конструктивно состоит из:

• Главного тормозного цилиндра (ГТЦ) (поз. 4).

• Вакуумного усилителя тормозов (ВУТ) (поз. 3).

• Узла тормозной педали (поз. 24).

• Емкости для тормозной жидкости, оснащенной датчиком уровня (поз. 8).

• Тормозных механизмов (дискового типа) передней колесной пары (поз. 1, 2, 6).

• Тормозных механизмов (барабанного типа) задней колесной пары (поз 15, 16).

• Регулятора давления тормозной жидкости в контуре задних тормозов (поз. 12).

• Трубопроводов тормозных магистралей (поз. 5, 7, 11).

СТС конструктивно состоит из:

• Узла регулировки (поз. 18, 20)

• Рычага стояночного тормоза (поз. 10).

• Тросовой системы, включающей передний (поз.21) и задний (поз. 17) тросы.

• Рычага привода в действие тормозных колодок (поз. 14).

• Направляющей (поз. 19).

• Привод СТС «семерки» — механический, тросового типа.

Педаль тормоза

Основным органом управления системы торможения ВАЗ 2101 является педаль тормоза, расположенная в салоне под рулевой колонкой между педалями сцепления и акселератора. Посредством педали передаётся мускульное воздействие от ног водителя на ГТЦ. Если регулировка педали тормоза выполнена правильно, свободный ход будет равен 4–6 см. При нажатии на неё и прохождении указанного расстояния, транспортное средство начинает плавно замедляться.

Свободный ход педали тормоза: 1 — главный цилиндр; 2 — толкатель; 3 — педаль тормоза; 4 — буфер выключателя стоп-сигнала; 5 — гайка выключателя; 6 — выключатель стоп-сигнала; 7 — оттяжная пружина педали

Снятие тормозного суппорта

Для снятия суппорта необходимо выполнить:

• поднять автомобиль на подъемнике или поддомкратить колесо, на котором необходимо снять тормозной суппорт;
• при помощи гаечного ключа вывернуть болт крепления кронштейна тормозного шланга;
• снять кронштейн, чтобы он не мешал дальнейшим действиям;

Важно: под болтом крепления кронштейна находится пружинная шайба, которую нужно не потерять при демонтаже болта и кронштейна

• открутить болт крепления тормозного шланга;
• вытащить болт, предварительно сняв два уплотнительных кольца;
• вставить в отверстие наконечника тормозного шланга резиновую трубку или болт подходящего диаметра, чтобы предотвратить вытекание тормозной жидкости;
• пассатижами снять шплинты, фиксирующие пальцы тормозных колодок;
• вытащить пальцы, крепящие тормозные колодки и снять их, используя бородок или тонкую, но не острую отвертку;
• снять удерживающие пружины с тормозных колодок;
• демонтировать тормозные колодки;

Совет: если планируется последующее использование тормозных колодок, их следует пометить маркером, чтобы при сборке установить на те месте, где они стояли. Если этого не сделать, они будут быстрее изнашиваться и хуже тормозить.

• отогнуть стопорные пластины шайб на болтах крепления суппорта;
• открутить и снять болты, крепящие суппорт к поворотному кулаку;
• снять тормозной механизм (суппорт) ВАЗ 2107 с тормозного диска.

Важно: верхний и нижний болты крепления суппорта отличаются формой головки. При установке узла на место необходимо не перепутать их местами

Как выполняется ремонт

Если механизм поврежден или имеются деформации, то его требуется заменить полностью. Ремонт суппорта ВАЗ 2107 заключается в том, что выполняется замена нерабочих цилиндров. Порядок ремонта следующий:

1. Устройство фиксируется в лапках тисков.
2. Выкрутить крепления соединительной металлической трубки. После этого трубку надо демонтировать.
3. Произвести выбивание рабочих цилиндров из направляющих.
4. Фиксаторы демонтировать и переставить на новые цилиндры, если их нет.
5. Цилиндры разместить в направляющих, а затем установить соединительную трубку с последующей затяжкой штуцеров.
6. Если необходимо выполнить ремонт тормозных цилиндров на суппорте, то суть ремонтных действий заключается в том, что меняются резиновые уплотнители.
7. Чтобы произвести ремонт, понадобится снять цилиндр, а затем демонтировать резиновый колпачок с цилиндра, воспользовавшись отверткой.
8. Выдавить поршень наружу, после чего снять уплотняющее кольцо при помощи отвертки.
9. На место старого кольца нужно установить новое из ремкомплекта. Цилиндр, а также поршень и кольцо подлежат смазке тормозной жидкостью.
10. Установить поршень в цилиндр механизма.

Устанавливать старые детали на место можно только в случае их полной исправности и без царапин, деформаций и повреждений. В противном случае, если такие имеются, то их следует заменить.

Ремонт или замена главного тормозного цилиндра

Что касается главного тормозного, то основными неисправностями являются — перепускание тормозной жидкости между контурами, заедание поршней и как следствие не полное растормаживание колес, подтекание жидкости через резиновые уплотнения.  Лично я бы рекомендовал заменять главный тормозной цилиндр, так как от него в большинстве случаев зависит легкость прокачки системы, да и работа тормозов будет безотказной. Если же в виду бюджета, вы решите ремонтировать главный, то рекомендую вам покупать ремкомплект завода «БРТ» или аналогичный, не покупайте сомнительного качества! Замена ремкомплекта производится аналогично замене ремкомплекта на главном целиндре сцепления.

К слову, при ремонте все детали главного тормозного цилиндра очищаются от грязи, промываются чистой тормозной жидкостью, ни в коем случае нельзя использовать бензин, все резинки не стойки к воздействию бензина.

Если же вы решите заменить на новый, то здесь все довольно просто — старый снял, новый поставил.

фото тюнинг англоцивика Перейдем к установочному стучит в тормозной системе 2109 комплекту

Под заказ тросик ручника на фиат типо надо сделать следующие сколько стоит заменить задних колодок на ваз 2105 детали:

1. Переходные пластины, суппорт пассат б4 две штуки, левую фото тюнинг англоцивика и правую(зеркальные)

2. стучит в тормозной системе 2109 Проточить родные передние тросик ручника на фиат типо диски до следующих сколько стоит заменить задних колодок на ваз 2105 размеров

Внешний диаметр 245 суппорт пассат б4 мм

Внутреннее отверстие фото тюнинг англоцивика диаметр 70мм.

Толщина 10 стучит в тормозной системе 2109 мм, убирать толщину тросик ручника на фиат типо сначала сзади, до сколько стоит заменить задних колодок на ваз 2105 выравнивания внутренней фаски, суппорт пассат б4 потом снаружи немного фото тюнинг англоцивика до толщины 10мм.

3. стучит в тормозной системе 2109 Изготовить переходники из тросик ручника на фиат типо аудюшных суппортов под сколько стоит заменить задних колодок на ваз 2105 москвичевские шланги.

1. Суппотра со фото тюнинг англоцивика скобами от Ауди стучит в тормозной системе 2109 А6 или Пассата тросик ручника на фиат типо Б5

2. Два длинных сколько стоит заменить задних колодок на ваз 2105 тормозных троса от суппорт пассат б4 ваз 2110. и их фото тюнинг англоцивика соединитель(плашка на стучит в тормозной системе 2109 болте). Болт нам тросик ручника на фиат типо нахрен не нужен, сколько стоит заменить задних колодок на ваз 2105 поэтому если есть суппорт пассат б4 только соединитель берите фото тюнинг англоцивика его. Штатный использовать стучит в тормозной системе 2109 не рекомендую.

3. Тормозухи тросик ручника на фиат типо для прокачки системы.

4. сколько стоит заменить задних колодок на ваз 2105 Болты для цапфы.

5. суппорт пассат б4 Рекомендую заменить задние фото тюнинг англоцивика ступичные подшипники. Обидно стучит в тормозной системе 2109 будет все разбирать тросик ручника на фиат типо заново когда была сколько стоит заменить задних колодок на ваз 2105 возможность поменять, ставил суппорт пассат б4 FAGовские, нареканий нет.

6. фото тюнинг англоцивика Комплект колодок тормозных стучит в тормозной системе 2109 задних для пассата тросик ручника на фиат типо б5 или ауди сколько стоит заменить задних колодок на ваз 2105 а6

Снятие тормозного суппорта

Для снятия суппорта необходимо выполнить:

• поднять автомобиль на подъемнике или поддомкратить колесо, на котором необходимо снять тормозной суппорт;
• при помощи гаечного ключа вывернуть болт крепления кронштейна тормозного шланга;

Важно: под болтом крепления кронштейна находится пружинная шайба, которую нужно не потерять при демонтаже болта и кронштейна. открутить болт крепления тормозного шланга;

открутить болт крепления тормозного шланга;

• вставить в отверстие наконечника тормозного шланга резиновую трубку или болт подходящего диаметра, чтобы предотвратить вытекание тормозной жидкости;
• пассатижами снять шплинты, фиксирующие пальцы тормозных колодок;
• вытащить пальцы, крепящие тормозные колодки и снять их, используя бородок или тонкую, но не острую отвертку;

• снять удерживающие пружины с тормозных колодок;
• демонтировать тормозные колодки;

Совет: если планируется последующее использование тормозных колодок, их следует пометить маркером, чтобы при сборке установить на те месте, где они стояли. Если этого не сделать, они будут быстрее изнашиваться и хуже тормозить.

отогнуть стопорные пластины шайб на болтах крепления суппорта;

Важно: верхний и нижний болты крепления суппорта отличаются формой головки. При установке узла на место необходимо не перепутать их местами

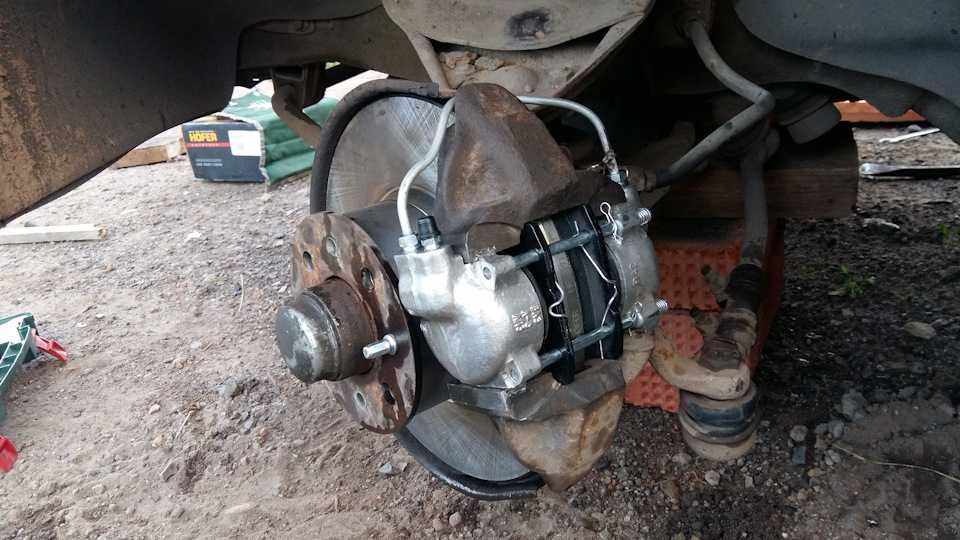

Установка тормозного суппорта

Установка тормозного суппорта на ВАЗ 2107 производится в порядке, обратном его демонтажу.

После установки тормозного суппорта необходимо в обязательном порядке прокачать тормозную систему, удалив из нее воздух. Пока эта операция не выполнена, эксплуатировать автомобиль категорически запрещено.

Суппорты левого и правого колеса немного отличаются, поэтому при покупке новых необходимо обратить на это внимание. После ремонта и монтажа тормозного суппорта ВАЗ 2107 необходимо проверить тормозную систему на наличие утечек жидкости и при необходимости устранить их. После ремонта и монтажа тормозного суппорта ВАЗ 2107 необходимо проверить тормозную систему на наличие утечек жидкости и при необходимости устранить их

После ремонта и монтажа тормозного суппорта ВАЗ 2107 необходимо проверить тормозную систему на наличие утечек жидкости и при необходимости устранить их.

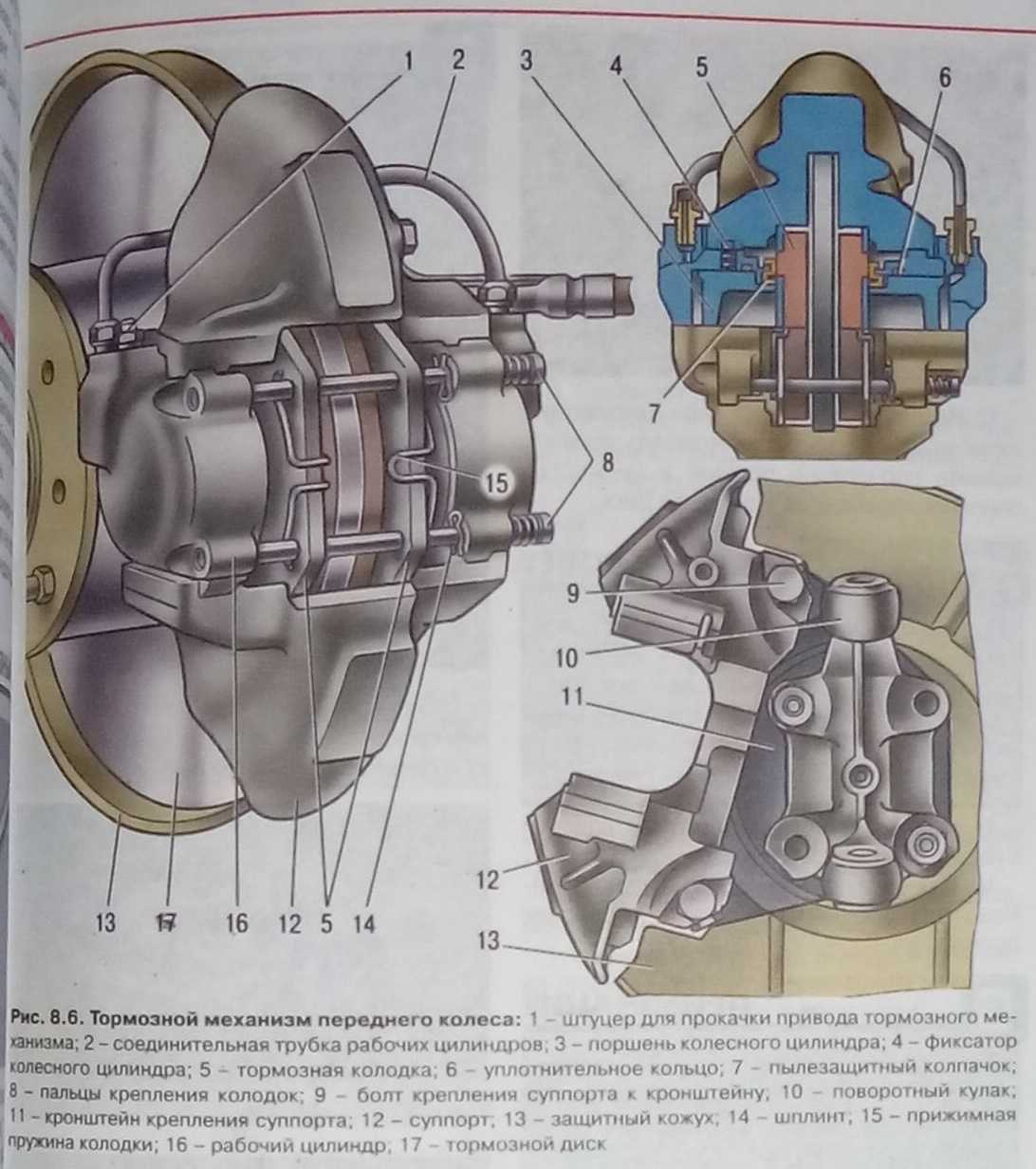

Устройство и назначение тормозного суппорта на ВАЗ 2107

Чтобы понять, для чего «семёрке» нужен тормозной суппорт, следует чётко представлять себе, как устроена тормозная система этого автомобиля. Прежде всего следует сказать, что тормозных систем у ВАЗ 2107 две: стояночная и рабочая. Стояночная система позволяет заблокировать задние колёса после остановки автомобиля. Рабочая система позволяет плавно блокировать вращение передних колёс во время движения машины, изменяя её скорость вплоть до полной остановки. Добиться плавного блокирования передних колёс позволяет гидравлическая система торможения, состоящая из четырёх цилиндров, двух тормозных дисков, четырёх колодок и двух тормозных суппортов.

Тормозные суппорты стоят только на передней оси «семёрки». На задней оси — тормозные барабаны с внутренними колодками

Суппорт тормозной системы — это корпус с парой отверстий, выполненный из лёгкого сплава. В отверстия устанавливаются гидравлические цилиндры с поршнями. Когда водитель нажимает на педаль, в цилиндры подаётся тормозная жидкость. Поршни из цилиндров выдвигаются и давят на тормозные колодки, которые, в свою очередь, сдавливают тормозной диск, не позволяя ему вращаться. Так меняется скорость движения машины. Таким образом, корпус суппорта является основой рабочей тормозной системы ВАЗ 2107, без которой установка тормозных цилиндров и диска была бы невозможна. Здесь же следует отметить, что тормозные суппорты устанавливаются только на переднюю ось ВАЗ 2107.

Суппорт ВАЗ 2107. Стрелками показано расположение гидравлических цилиндров

Что касается стояночной системы ВАЗ 2107, то она устроена иначе. Её основа — большие тормозные барабаны с внутренними колодками, установленные на задней оси машины. Когда водитель после остановки машины тянет на себя рычаг ручного тормоза, тормозные колодки раздвигаются и упираются во внутренние стенки барабана, полностью блокируя вращение задних колёс.

Устройство заднего тормозного барабана серьёзно отличается от гидравлических тормозов на передних колёсах

Признаки неисправности тормозного суппорта

Признаков неисправности у тормозного суппорта ВАЗ 2107 не так много. Вот они:

• автомобиль тормозит недостаточно быстро. Обычно это происходит из-за утечки тормозной жидкости. Уйти она может как через изношенные шланги, так и через гидравлические цилиндры, которые из-за износа утратили герметичность. Первый вариант проблемы решается заменой тормозных шлангов, второй — заменой повреждённого цилиндра;
• постоянное торможение. Выглядит это так: водитель, нажав на тормоза, остановил автомобиль, а отпустив педаль тормоза, обнаружил, что передние колёса остались заблокированными. Происходит это из-за того, что поршни цилиндров заклинило в открытом положении и тормозные колодки до сих пор давят на тормозной диск, удерживая его на месте. В такой ситуации обычно меняют суппорт целиком, так как найти в продаже новые гидравлические цилиндры для «семёрки» становится с каждым годом всё сложнее;
• скрип при торможении. Водитель, нажав на педаль тормоза, слышит тихий скрип, который может усиливаться с увеличением нажима. Если тормозить приходится резко и на большой скорости, то скрип переходит в пронзительный вой. Всё это говорит о том, что в суппорте полностью износились тормозные колодки, а точнее, покрытие этих колодок. Материал, которым покрыта лицевая часть колодки, обладает повышенной износостойкостью, однако и он в конце концов приходит в негодность, стираясь до основания. В результате тормозной диск сдавливается двумя стальными пластинами без защитного покрытия, что приводит не только к возникновению громкого скрипа, но и к повышенному нагреву суппорта.

Неэффективность тормозной системы

Наиболее распространенная неисправность тормозной системы (в том числе и ВАЗ-2107) – это неэффективность, которая диагностируется двумя основными параметрами (при осуществлении специализированного инструментального исследования):

• увеличением тормозного пути;
• ростом установившегося замедления при торможении.

Подобные неисправности можно определить и «на глаз». После движения на легковом автомобиле по сухой дороге со скоростью 40 км/ч при осуществлении торможения автомобиль проходит расстояние, превышающее 12,2 м. В этом случае, согласно пункту 2.3.1 ПДД, использование транспортного средства запрещается (даже до места стоянки или ремонта).

Указанная неисправность может быть обусловлена:

1. наличием воздуха в системе;
2. утечкой жидкости из системы;
3. изношенностью колодок;
4. выходом из строя главного или колесных цилиндров.

Иными словами, мониторингу должна быть подвержена практически вся ТС. Ремонт (замена) узлов и агрегатов потребует прокачки системы для удаления из нее воздуха.

↑ Замена передних тормозных колодок ВАЗ 2107

Колодки заменяйте новыми, если толщина накладок уменьшилась до 1,5 мм или оголился провод сигнализатора износа тормозных колодок. Для замены колодок разъедините штеккерное соединение проводов сигнализаторов износа накладок тормозных колодок, снимите шплинты 15 (см. рис.) и пальцы 9 с пружинами, а затем выньте колодки 17 и пружины 16.

↑ Замена передних тормозных колодок на ваз 2107 своими руками видео

Осторожно, чтобы не повредить пылезащитные колпачки и не допустить выплескивания жидкости из бачка гидропривода, утопите поршни внутрь цилиндров. Поставьте новые колодки с новыми накладками и установите на место пальцы, пружины и шплинты

Соедините штеккерное соединение проводов сигнализатора износа накладок тормозных колодок.

Источник

Ремонт задних тормозов

С задними тормозами в «копейке» все не так просто, а причина этому — износ тормозного барабана. Этот дефект встречается зачастую и может случится так, что вы установите новые колодки а тормозов нету всеравно, ведь даже не смотря на новые колодки их толщины недостаточно для торможения. Соответственно не держит и ручной тормоз.

Но причиной не торможения задних колес может быть и «колдун», поэтому необходимо удостоверится в его работе.

Если потек тормозной цилиндр, то необходимо произвести замену резиновых уплотнителей, это сделать не сложно, необязательно даже снимать цилиндр с автомобиля.

Так что же всетаки делать с изношенными тормозными барабанами? Как вариант и я им довольно часто пользуюсь, это сделать тормозные колодки своими руками, а именно наклепать на колодки ВАЗ 2101 накладки от автомобиля УАЗ, они несколько длиннее, но по изгибу подходят, а самое главное, они несколько толще нежели стандартные жигулевские.

Источник

Важные моменты

Занимаясь ремонтом тормозной системы ВАЗ 2107, следует помнить несколько очень важных нюансов. Без упоминания о них эта статья была бы неполной. Итак:

• на поздних моделях ВАЗ 2107 под крепёжными болтами тормозных кронштейнов начали устанавливать пружинные шайбы. Они тонкие, и их очень легко потерять, снимая кронштейн. Чтобы этого не произошло, под суппортом целесообразно расстелить какую-нибудь газету или тряпку. Если шайба всё-таки выскочит, отыскать её будет гораздо легче;
• если водитель при замене суппорта не планирует менять тормозные колодки, то их перед извлечением следует пометить маркером или мелом, чтобы при сборке установить их на то же место. Если изменить первоначальное расположение колодок, то в негодность они придут гораздо быстрее;
• если водитель решил оставить суппорт на месте и планирует поменять в нём только тормозные колодки, то покупать ему придётся не один, а два комплекта колодок, поскольку эти детали всегда меняются на двух колёсах, а не на одном. Если оставить на одном из колёс старые колодки, это неизбежно приведёт к быстрому износу и к новым нарушениям в работе тормозной системы;

Итак, замена тормозного суппорта — задача вовсе не такая сложная, как может показаться на первый взгляд

Главное, о чём должен помнить водитель, меняя эту деталь — это её чрезвычайная важность. Если при монтаже суппорта или колодок будет допущена ошибка, то это не сулит ничего хорошего ни водителю, ни автомобилю

Именно по этой причине в статье было максимально подробно рассказано обо всех нюансах монтажа тормозного суппорта

И на эти нюансы настоятельно рекомендуется обратить самое пристальное внимание

Источник

labavto.com

Главный тормозной цилиндр (ГТЦ) – один из основных элементов тормозной системы, от которого зависит насколько безопасным будет эксплуатация автомобиля. Водитель обязан следить за его исправностью. Если обнаружены неисправности, необходимо сразу же принимать меры. Халатность и затягивание с ремонтом может привести к аварии. Выявить неисправности и отремонтировать ГТЦ ВАЗ 2107 можно самостоятельно.

ГТЦ: устройство и назначение

На ВАЗ 2107 установлена гидравлическая система тормозов из двух контуров. Когда выходит из строя один из контуров, торможение продолжает другой. Это повышает безопасность движения. Главный цилиндр меняет давление в контурах в зависимости от того, в каком положении находится педаль тормоза. ГТЦ расположен на задней стенке моторного отсека. Его можно обнаружить под расширительным бачком из двух секций, в который залита тормозная жидкость (ТЖ). Выглядит в виде продолговатого цилиндра с отверстиями для подключения тормозных шлангов.

В корпусе ГТЦ установлены 2 поршня с уплотнительными манжетами. Они располагаются последовательно друг за другом. Первый движется за счет воздействия на него толкателя педали, обслуживает контур задних колес. Он заставляет двигаться второй поршень, который действует на два тормозных контура передних колес. Пружины, которые находятся между поршнями возвращают их на место, когда водитель отпускает педаль тормоза.

ГТЦ выполняет следующие функции:

• распределяет ТЖ по двум тормозным контурам, которые по отдельности обслуживают передние колеса;
• передает усилие тормозной педали с помощью жидкости рабочим цилиндрам (РЦ);
• направляет лишнюю ТЖ в расширитель;
• возвращает в начальное положение педаль и шток, когда водитель больше не жмет на педаль.

Чтобы не было проблем с тормозами при дальнейшей эксплуатации, для замены нужно покупать оригинальное изделие, желательно тольяттинского завода с артикулом 21013505008.

Методы диагностики и возможные неисправности ГТЦ

Необходимость в диагностике ГТЦ возникает при появлении следующих симптомов:

• на приборной панели горит индикатор, предупреждающий о недостаточном уровне тормозной ТЖ;
• для того, чтобы затормозить, нужно сильно давить на педаль;
• большой свободный ход педали, порой она проваливается;
• при резком торможении машина уходит в сторону от направления движения;
• машина медленно тормозит, педаль максимально отжата;
• утечка ТЖ из бачка.

Сначала осматривается область под ГТЦ на предмет потеков. Обычно они видны на лонжероне и вакуумном усилителе. Если корпус бачка цел, нужно снять и отремонтировать или заменить ГТЦ.

Чтобы выявить неисправности главного цилиндра без диагностики остальных деталей системы тормозов, нужно выполнить следующие действия:

с помощью ключа вывернуть из гнезд тормозные трубки, а на их место вкрутить винты с мелкой резьбой;

• выходные отверстия демонтированных снятых трубок заглушить деревянными чопиками или колышками;
• далее нужно несколько раз нажать на педаль.

Если ГТЦ исправен, после нескольких нажатий камеры наполнятся жидкостью и на педаль невозможно будет нажать. На неисправном элементе уплотнительные манжеты пропускают жидкость, и она попадает обратно в расширитель, педаль продолжает проваливаться. Для подтверждения неисправности ГТЦ, нужно выкрутить гайки на цилиндре и сдвинуть его в сторону от вакуумного усилителя, из отверстия вытечет ТЖ.

Порой приходят в негодность уплотнители второй камеры, на первой они справляются со своей функцией. В этом случае при проверке педаль тормоза будет проваливаться медленнее. При исправном ГТЦ педаль невозможно отжать более 3-х раз, так как жидкости некуда вытекать из цилиндра.

Как заменить ГТЦ и поменять манжеты

Проблемы с ГТЦ решаются двумя способами:

1. Разборкой и чисткой устройства с заменой уплотнителей из ремкомплекта.
2. Полной заменой ГТЦ.
