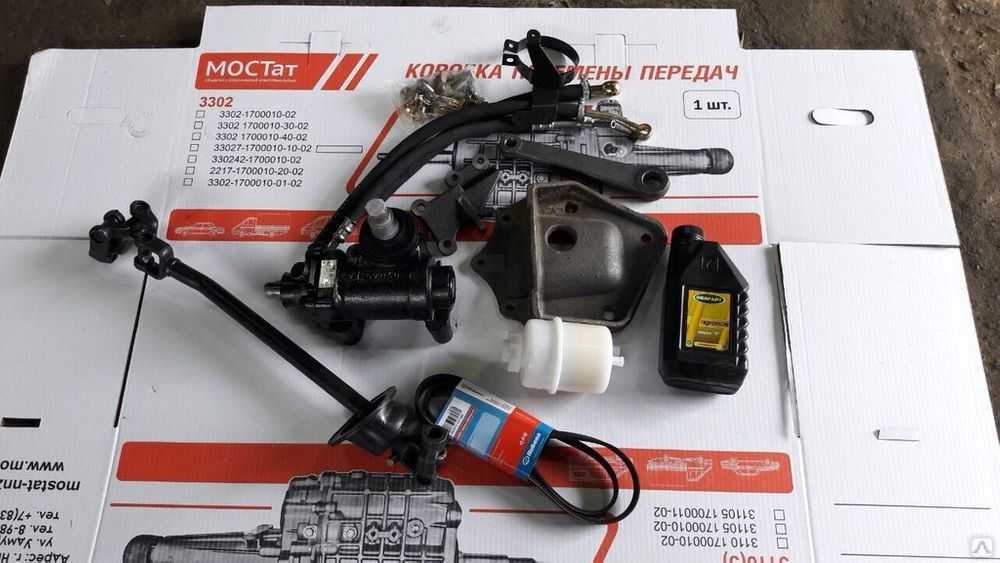

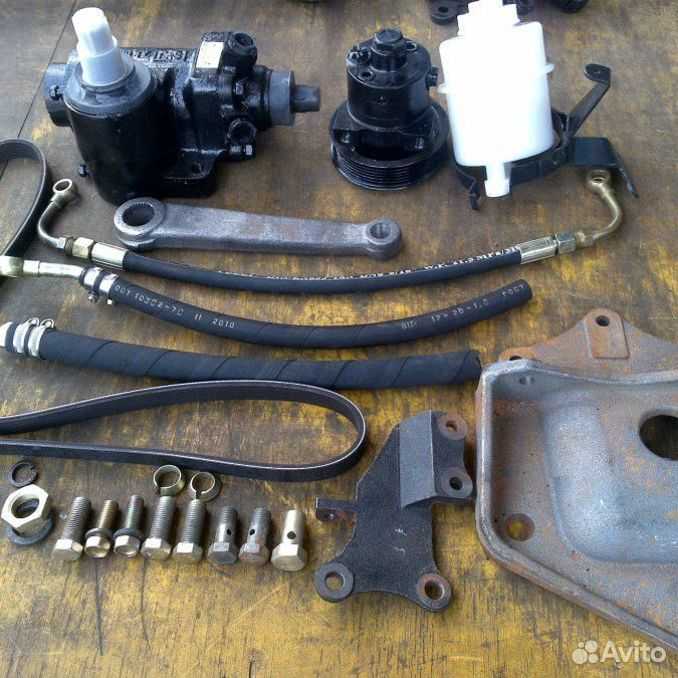

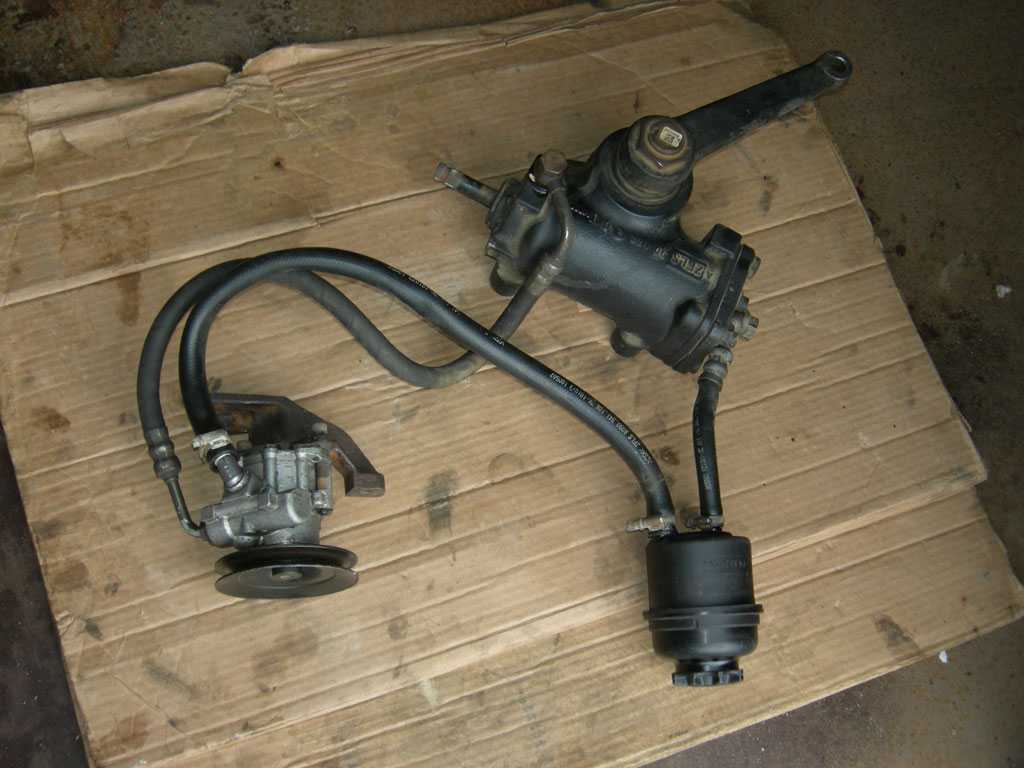

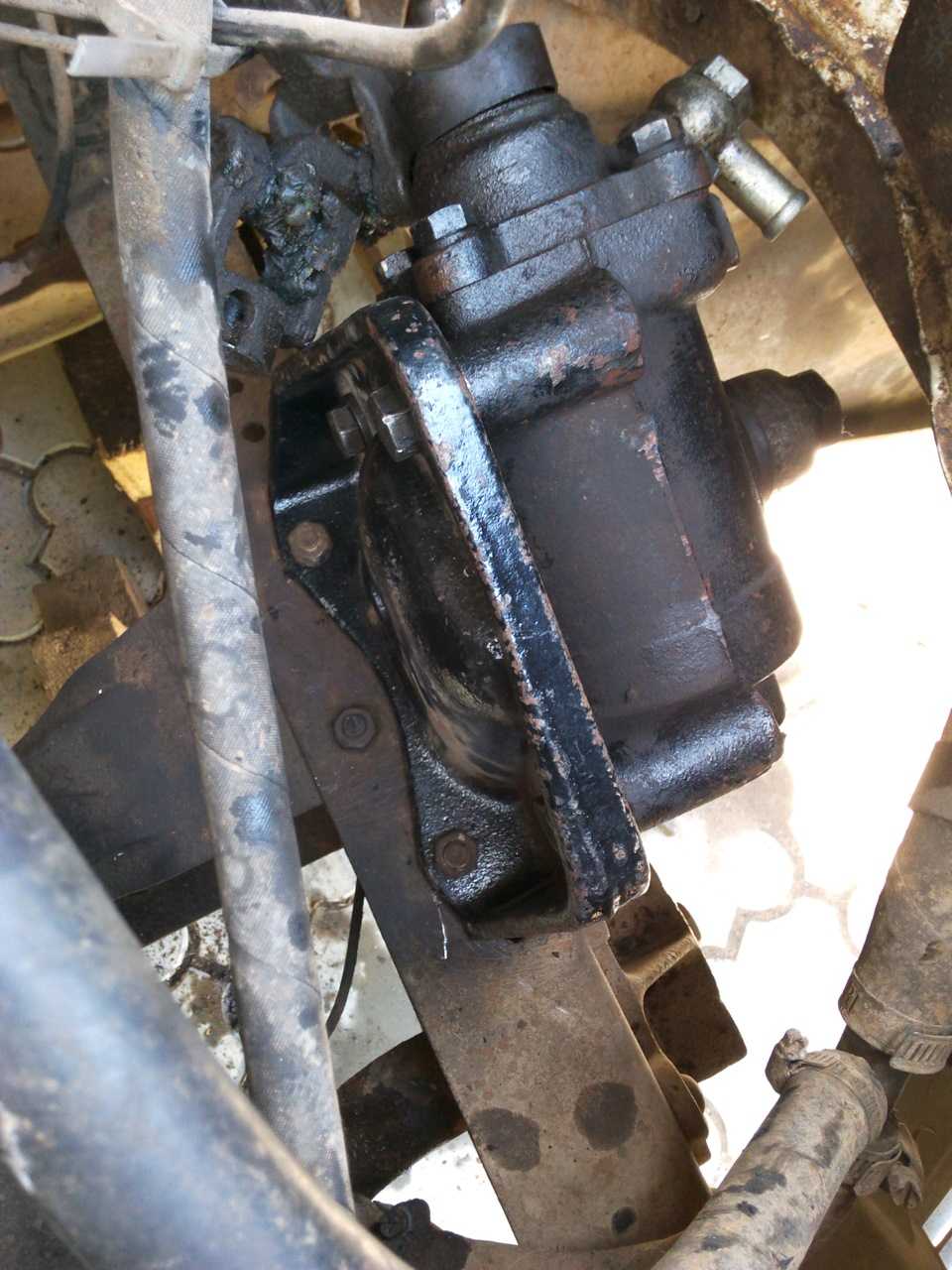

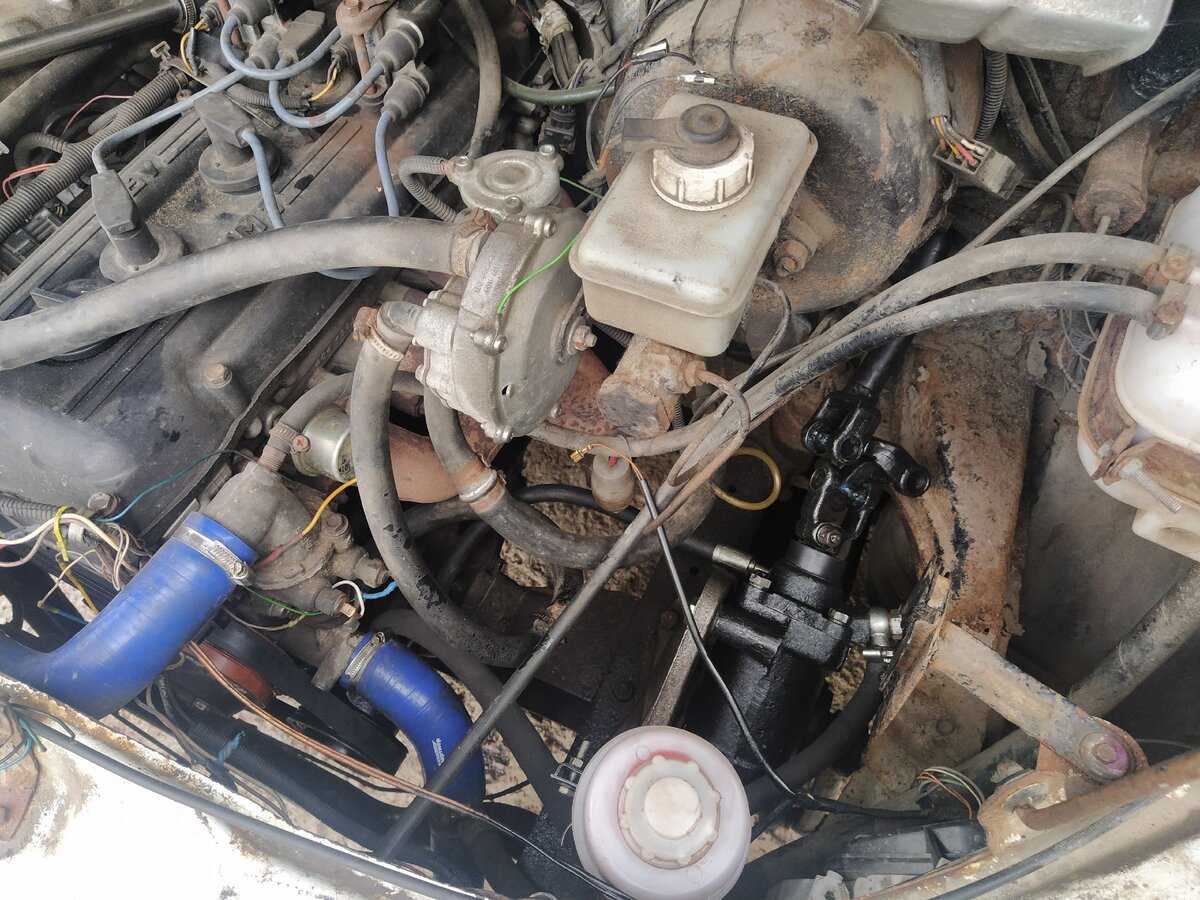

Гур газель 3302 и его установка

Lada 4×4 3D 1998, engine Gasoline 1.7 liter., 82 h. p., AWD drive, Manual — DIY

Comments 18

Они есть только :для 2121 и для 213 :Старого образца длинный вал, нового образца короткий, 214 это уже гур. а те что без гура, те идут с обычным редуктором 213У нас ценники такие :21210-3400010-00 Редуктор рулевой 2121 — 2210р21213-3400010-10 Редуктор рулевой 21213 ВАЗ н/о (короткий вал) 2513р21213-3400010-00 Редуктор рулевой 21213 ВАЗ с/о (длинный вал) 2542р

Редуктор рулевой 21214 короткий вал для автомобиля отечественного ВАЗ. Артикул 21214-3400010. Цена за шт 2439.00 руб

Я конечно могу ошибаться, АвтоВАЗ много гибридов наделал))) Но ни в одном каталоге нет отдельно 214 редуктора. Вот все все варианты:

Каталог запчастей на ВАЗ-2121Модификации: 2121, 21211, 21212 — Артикул:2121-3400010 и 21212-3400010

Каталог запчастей на ВАЗ-21213 каталог 1997 г.Модификации: 21213, 21214, 21215, 21216, 21217, 21218, 212146 — Артикул: 21213-3400010-01

Каталог запчастей на ВАЗ-21213-214i каталог 2005 г.Модификации: 21213, 21214i, 21214-20i, 21215-10, 2129, 2129-01, 2130, 2131, 2131-01, 21312, 21312-01Артикул:21216-340001021213-340001021216-3400010-1021213-3400010-10

И сама конструкция нам дает понять что корпус у нас 2101, сошки 2121 и 21213 и длинна валов была только разная.

Aleks134rus

А как понять какой стоит без снятия? у меня 213 2002г

Визуально видно, если короткий вал то карданчик соединения с рулевой будет почти у моторного щита, с длинным валом он высоко и закрыт кожухом рулевой

Aleks134rus

А чем отличается редуктор 2121 от 21213 с длинным валом старого образца? Ничем получается?

сошки там разные стоят, редуктор одинаковый

Тоесть мне на класическую ниву 93г от 213 не встанет?

у тебя другие рычаги кулаков и рулевая сошка, встать то встанет, а вот радиус поворота и руление изменится точно. Купи новый и поменяй сошку со старого просто.

А понял. Спасибо!

планирую тоже менять рулевой редукторЧем хуже от 213-й?по чем брали?

Ремонт и сборка

Правильное и своевременное обслуживание рулевого редуктора — залог долговечной и надежной работы, но бывают случаи когда поломки все же случаются. В таком случае ремонта с полной или частичной разборкой просто не избежать

При ремонте необходимо обратить внимание на некоторые особенности и важные моменты, применение которых, позволит повысить надежность механизма и улучшить его хаpaктеристики

Ремонт рулевого редуктора

Для снятия и разборки редуктора необходимо вывесить передок машины, снять рулевые тяги. Из салона отвинтить болт крепления поставочного вала от вала редуктора. Дальше отсоединяем редуктор от лонжерона, путем откручивания трех болтов накидными ключами. В моторном отсеке снимаем шланги и детали, которые находятся на линии рулевых тяг.

Когда редуктор будет откручен и снят с вала в салоне, то вытягиваем его с подкапотного прострaнcтва проворачивая влево сошку

Особое внимание необходимо обратить на состояние прокладок, их расположение и степень износа. Не надежное уплотнение может привести к потерям смазки или загрязнении внутренних полостей

Следующим шагом является откручивание пробки и удаление масла из картера рулевого редуктора, после чего нужно открутить сошки.

Редуктор ставим на подставку из двух досок, чтобы не повредить шлицы вала и откручиваем гайку, после — снимаем сошку. Дополнительно можно накрутить гайку на вал до обоюдного выравнивания торцов. Далее отсоединяем крышку рулевого редуктора, постепенно откручивая контргайку регулирующего болта и снимаем крышку, постепенно сдвигая ее в сторону червяка.

При этом особенно аккуратным нужно быть с прокладками если они в пригодном состоянии, при малейшем замятии или выпрессовке — прокладку необходимо заменить. Следующим действием вынимаем вал сошки, впрессовываем червячный вал и снимаем сальники. Все полости необходимо промыть и протереть тряпкой, проверяя наличие вмятин, сколов любых других повреждений. Так же необходимо проверить картер на наличие металлической стружки, что указывает на износ определенных деталей. Обязательно необходимо проверить зазоры и люфты в сопрягаемых деталях, проверить износ рабочих поверхностей. Проведя дефектацию рулевого редуктора, при необходимости заменяем повреждённые детали.

Сборку проводим в обратной последовательности, обязательно смазывая детали маслом, а все сальники консистентной смазкой (литолом). Устанавливаем новую прокладку крышки с регулировочным винтом. Монтируем сошку, максимально затянув гайку

Потом устанавливаем рулевой редуктор на штатное место, особенное внимание необходимо обратить на соединение червяка с промежуточным валом, здесь не допускаются перекосы и несоосности

Так же необходимо совместить направление сошки и рулевого колеса. Среднее положение сошки можно определить подсчитав количество оборотов вала и поделив на два. Далее затягиваем гайки крепления редуктора (желательно устанавливать новые), присоединяем рулевые тяги к сошке. Заливаем масло в картер редуктора и регулировочным болтом выбираем люфт в рулевом редукторе. Во избежание повреждения колесных покрышек и потери управляемости автомобиля ВАЗ 2121, необходимо провести диагностику развала (схождения) на стенде.

Придерживаясь этих не хитрых рекомендаций, можно улучшить управляемость ВАЗ, повысить безопасность езды, долговечность работы рулевого редуктора и механизма в целом. Применение рулевого редуктора червячного типа на ВАЗ 2121 оправдывает себя уже много не то что лет — десятилетий. Имея необходимость периодической настройки и обслуживания, редуктор обеспечивает безотказную работу на всем сроке службы. Простота конструкции дает возможность уверено эксплуатировать автомобиль в любых дорожных условиях, не боясь что руль подведет. Редуктор обладает высокой ремонтопригодностью и прост в обслуживании.

Принцип действия

При повороте рулевого колеса вращение через верхний и промежуточный валы передается валу червяка, являющегося частью редуктора. При этом червяк входит в зацепление с роликом, расположенным на валу сошки. Таким образом, происходит передача вращения с рулевого колеса на вал сошки с передаточным числом редуктора 16,4.

В свою очередь, сошка приводит в движение левую боковую и правую боковую (посредством средней) тяги. Передача движения со средней тяги к правой боковой происходит через маятниковый рычаг. Боковые тяги обеспечивают движение поворотных рычагов, соединенных с поворотными кулаками. Последние соединены с шаровой опорой и шаровым шарниром подвески колес.

На боковой тяге устанавливается разрезная регулировочная муфта, предназначенная для изменения длины тяги при регулировании схождения колес.

Закрепление рулевого механизма предусмотрено на левом ланжероне. На правом размещается кронштейн маятникового рычага.

Инструмент для выкручивания опоры

Рассмотрим мы еще один тип, который используется не для выпрессовки пальца, а для извлечения самой опоры.

Дело в том, что на ряде авто (Пежо, Ситроен) шаровая опора вкручивается в рычаг. Со временем резьбовое соединение закисает, и выкрутить данный элемент подвески достаточно сложно без специального инструмента.

Но необходимые съемник можно и самостоятельно изготовить, а не тратить деньги на заводской.

С торца этой трубы необходимо сделать 4 шипа шириной 5 мм и высотой 7 мм, расположенных под углом 90 град относительно друг друга.

С другого торца делаем прорези на глубину 3 см, деля окружность трубы на 8 частей.

Затем эти лепестки при помощи молотка подгибаем к центру, значительно уменьшая диаметр.

Берем гайку на 24, и привираем ее к торцевой части, а затем сварочным аппаратом заделываем проделанные прорези.

Работать таким съемников достаточно удобно – надеваем его на опору, так, чтобы шипы вошли в специальные пазы на корпусе опоры.

При этом палец пройдет сквозь изготовленный инструмент, что позволит на него накрутить стопорную гайку, тем самым фиксируя съемник. Остается только ключом на 24 за приваренную гайку выкрутить опору.

Ремонт рулевого редуктора ГАЗель

От хорошей жизни никто не захочет своими руками снимать рулевой редуктор, и причины для этого должны быть более, чем веские. В основном это необходимо, если руль заметно потяжелел, появились характерные стуки в картере редуктора или наблюдается явная течь смазки. Потеет редуктор всегда, но если течь слишком активная, то светит замена сальников. При этом нужно проконтролировать состояние вала и при необходимости удалить шлифованием следы коррозии.

Можно провести регулировку и без полного демонтажа редуктора, но спокойнее будет, если его все-таки снять и осмотреть внимательно.

Для любознательных или для тех, кто спешит, приводим технологию демонтажа редуктора из-под капота:

Распускаем крепление передних колес.
Вывешиваем передний мост на подставку и снимаем колеса.
Поворачиваем руль до упора вправо и из-под капота выбиваем рулевую тягу подходящей по длине арматурой.
То же самое делаем слева.
Из-под капота снимаем редуктор вместе с сошкой, которую удобнее снимать на верстаке.

Когда редуктор у нас в руках, можем заниматься его ремонтом

Замена деталей никаких сложностей преподнести не должна, поскольку устроен редуктор предельно просто и понятно, а регулировке нужно уделить некоторое внимание и обратиться к заводским регулировочным данным. Они тоже предельно просты

Для грузовых ГАЗелей допустимый люфт 25˚, для пассажирских — 20˚. По заводским допускам люфта в подшипниках редуктора быть не может. Регулировка зазора в подшипниках винта проводится в тисках на верстаке. Так удобнее. Удаляем пластиковую защиту и поролоновый уплотнитель, затем откручиваем четыре болта крепления крышки, вынимаем одну из регулировочных прокладок, после чего собираем все в обратном порядке. Если люфт есть, повторяем операцию по демонтажу прокладки. Так до полного удовлетворения и усранению люфта на сошке.

Допустимый люфт грузовых ГАЗелей составляет 25˚

Когда люфт на сошке выбран полностью, добираемся до регулировочных эксцентрических колец. Поворачивать их нужно поочередно, чтобы избежать перекоса и с определенным усилием — 10-18 кгс/см. Регулировка закончена, теперь можно смочить поролоновую уплотнительную прокладку в трансмиссионном масле, шлицевые соединения консистентной смазкой и устанавливать редуктор рулевого на место.

Как своими силами осуществить ремонт рулевой Газель в гаражных условиях? Расскажем об этом, иллюстрируя сказанное картинками и видео.

Работать нужно планомерно и аккуратно.

Как правило, эта операция подразумевает ремонт рулевого редуктора. В каких случаях ее следует делать?

Для этого придется распустить крепление передней пары колес, вывесить передний мост, снять колеса. Провернуть руль вправо-влево до упора, выбить рулевую тягу, снять редуктор с сошкой. Алгоритм уменьшения люфта рулевой Газель следующий (наглядно его можно увидеть в лайтбоксе ниже).

1. Снять узел.

2-3. Снять пластиковую защиту (крышку) и поролоновый уплотнитель.

4-5. Открутить 4 крепежных болта крышки, снять ее.

6. Удалить одну из регулировочных прокладок.

7. Остается собрать узел в обратной последовательности.

После того, как проблемы с люфтом будут решены, следует заняться эксцетрическими регулировочными кольцами. Во избежание перекоса проворачивать их надо поочередно с фиксированной силой (10-18 кгс/см). На финише работ нужно смазать трансмиссионным маслом поролоновый уплотнитель, промазать консистентной смазкой (ШРБ-4 или ШРУС-4) шлицы, поставить деталь на место.

Конечно, это общая схема ремонта рулевой Газель. На практике могут встретиться частные случаи с другими неисправностями рулевой Газель. Некоторые виды ремонта показаны в этих двух видео:

https://youtube.com/watch?v=eFPrT9GKHWs

Неисправности могут быть и другого характера. Например, может выйти из строя любой элемент рулевого механизма: винт с гайкой, радиально-упорные подшипники, картер. Или элементы рулевого привода: сошка, поперечные и продольные рулевые тяги, шарниры, рычаги поворотных кулаков и т.д. Все эти случаи понемногу будут разбираться и тема ремонта рулевой Газель будет продолжена. Особенно ценна информация, поступающая от мастеров со стажем вождения автомобиля.

Сегодня рулевой редуктор устанавливается практически на все современные модели транспортных средств марки Газель, вне зависимости от наличия ГУР. Основной функцией представленного механизма считается обеспечение управления машиной, поэтому техническая исправность устройства напрямую влияет на безопасность водителя и пассажиров во время движения.

Устройство механизма

Чтобы выполнить ремонт рулевой колонки на автомобиле ВАЗ 2107, сначала необходимо разобраться в его устройстве, а также принципе работы.

Семерка во многом схода с «копейкой». Потому устройство и конструкция получили незначительные изменения. В состав конструкции входят:

Механизм, который передает усилие водителя на исполнительные составляющие;
Рулевой привод, который осуществляет поворот на заданный водителем угол.

В свою очередь, механизм рулевого управления состоит из:

Составного вала с карданной передачей;
Руля (рулевая колонка вместе с рулевым колесом диаметром 520 мм);
Червячного редуктора рулевого механизма ВАЗ 2107.

Система управления имеет следующие компоненты:

Сошка;
Маятниковый рычаг;
Поворотные рычаги;
Рулевые тяги на ВАЗ 2107 (одна средняя, две боковые).

Наружные тяги включают в себя две части, что позволяет менять их размер, регулируя угол схождения.

Принцип действия рулевого механизма выглядит так:

Водитель начинает вращение рулем, размер колеса которого обеспечивает достаточно простое выполнение этой задачи;
По средствам составного вала активизируется червячный редуктор, который понижает число оборотов;
Рулевой механизм смазывается специальным маслом (ТАД 17), залитым в редуктор;
Червячные шестерни вращаются, что вызывает перемещение двухгребневого ролика;
От этого, в свою очередь, поворачивается вторичный вал;
Насаженная на вторичный вал солка совершает поворот, тянет за собой систему тяг;
Эти компоненты оказывают воздействие на рычаги, осуществляющие синхронный поворот колес на необходимый, заданный водителем угол.

1 — картер; 2 — сошка; 3 — нижняя крышка картера; 4 — регулировочные прокладки; 5 — наружное кольцо подшипника вала червяка; 6 — сепаратор с шариками; 7 — вал сошки; 8 — регулировочный винт; 9 — регулировочная пластина; 10 — стопорная шайба; 11 — вал червяка; 12 — верхняя крышка картера; 13 — уплотнительная прокладка; 14 — втулка вала сошки; 15 — сальник вала червяка; 16 — сальник вала сошки.

1 — картер рулевого механизма; 2 — уплотнитель вала; 3 — промежуточный вал; 4 — верхний вал; 5 — фиксирующая пластина передней части кронштейна; 6 — кронштейн крепления вала рулевого управления; 7 — верхняя часть облицовочного кожуха; 8 — втулка подшипника; 9 — подшипник; 10 — рулевое колесо; 11 — нижняя часть облицовочного кожуха; 12 — детали крепления кронштейна

Регулировка рулевого механизма инструкция и порядок действий

Устанавливаем передние колеса в положение прямолинейного движения.

Кладем на панель приборов отвертку острием к рулевому колесу в верхней его точке.

Вращаем рулевое колесо вправо-влево до момента появления сопротивления (колеса при этом не поворачиваются).

Ориентируясь по острию отвертки, отмечаем на ободе мелом или грифелем карандаша границы свободного хода рулевого колеса.

Рулеткой замеряем расстояние по ободу колеса между метками. Если свободный ход рулевого колеса больше 17 мм, проверяем люфты в карданном шарнире рулевой колонки, подшипниках рулевого механизма (см. соответствующие разделы). При отсутствии там люфтов – регулируем зазор в зацеплении ролика с червяком.

Снимаем левое переднее колесо.

Ключом “на 30” отворачиваем колпачковую гайку…

…и снимаем стопорную шайбу.

Установив шестигранный ключ “на 12” в регулировочный винт накидным ключом “на 12” поворачиваем его по часовой стрелке на небольшой угол. Если ориентироваться по стопорной шайбе – это два или три ее выреза.

Проверяем люфт на рулевом колесе, добиваясь его свободного хода не более 17 мм. Заполняем полость регулировочного винта Литолом-24. Устанавливаем стопорную шайбу и заворачиваем колпачковую гайку.

Если после регулировки при выходе из поворота рулевое колесо медленно возвращается в среднее положение – отворачиваем регулировочный винт на 1–2 выреза стопорной шайбы, убедившись, что люфт не превышает допустимый.

Рулевой привод

Включает в себя три тяги — среднюю 3 (см. рис. 124) и две крайние 1, а также сошку 2, маятниковый рычаг 4 с кронштейном 10 на лонжероне 11 и поворотные рычаги 9 цапф 7 и Средняя тяга 3 цельная, имеет на концах шаровые шарниры для соединения с маятниковым рычагом и рулевой сошкой. Каждая крайняя тяга состоит из двух наконечников с резьбой, соединенных между собой регулировочной муфтой 5. Муфты фиксируются на тягах с помощью двух стяжных хомутов 20. Вращением муфты 5 изменяется длина боковой тяги при регулировке схождения передних колес. Наконечники крайних тяг с помощью шаровых шарниров присоединяются к рычагам 9 поворотных цапф, к маятниковому рычагу и к рулевой сошке 2. Поворотные цапфы вращаются в нижнем 6 и верхнем 8 шарнирах подвески.

Шаровые шарниры тяг имеют стальной палец 1 (рис. 126), сферическая головка которого находится в коническом пластмассовом вкладыше 4. Пружина 5 поджимает вкладыш к корпусу 3 и создает натяг в соединении пальца с вкладышем и наконечником тяги.

Шаровые шарниры при сборке заполняются смазкой ШРБ-4 и герметизируются с одной стороны заглушкой 6, завальцованной в наконечнике тяги, а с другой — резиновым защитным колпачком 2. Пополнение или замена смазки при эксплуатации автомобиля не требуется.

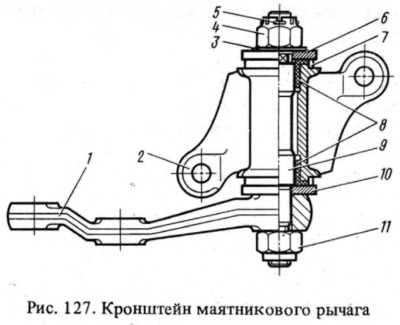

Кронштейн 10 (см. рис. 124) маятникового рычага крепится двумя болтами к правому лонжерону кузова против картера рулевого механизма. В кронштейне 2 (рис. 127) установлены две пластмассовые втулки 8, в которых вращается ось 9. При сборке в кронштейн закладывается смазка Литол-24. Пополнение или замена ее в эксплуатации не требуется.

Размеры основных сопрягаемых деталей и пределы допустимых износов приведены в табл. 18.

Винтовой, изготовленный из уголка

Еще один винтовой съемник можно изготовить из металлического уголка и сварочного аппарата.

Для этого берем уголок со сторонами 7-8 см и такой же длиной, и толщиной 0,3-0,5 см.

В одной из сторон проделываем пропил для закрепления механизма на проушине. Из листового металла толщиной 0,3 см вырезаем два треугольника, которые будут выступать раскосами. Их нужно приварить по бокам к уголку. Это значительно увеличит прочность конструкции.

Берем гайку на 17 и длинный болт под нее. Саму гайку привариваем перпендикулярно прорезу так, чтобы отверстием она была обращена к пропилу.

Чтобы в дальнейшем болт можно было легко расположить на одной оси с пальцем, перед тем, как закрепить при помощи сварки гайку, на уголок предварительно необходимо приварить проставку.

Остается только вкрутить болт и съемник можно использовать.

Это простейшие типы съемных механизмов, которые можно изготовить самостоятельно.

В целом же, вариантов их масса, к тому же имея немного фантазии и начальные знания по слесарному делу, запросто можно придумать и изготовить свой съемник.

Предлагаем к просмотру некоторые чертежи.

Вопросы ТО и ремонта гидроусилителя рулевого привода МАЗ

Нормальная работа ГУР возможна только при регулярном техническом обслуживании, которое в общих чертах сводится к следующему:

Регулярно следует проводить проверку люфтов и затяжки болтовых соединений рулевого привода и гидроусилителя;
Периодически необходимо осматривать детали ГУР на предмет утечек;
При каждом ТО-1 проводить проверку и пополнение уровня масла в бачке;
При каждом ТО-2 производить промывку или замену масляного фильтра, установленного в бачке;
При каждом сезонном ТО производить замену масла, при этом следует промывать бачок, а затем прокачивать систему для удаления воздуха;
Регулярно производить проверку натяжения ремня насоса ГУР, при необходимости — регулировать натяжение с помощью специального болта;
Для ГУР с распределителем в цилиндре — регулярно проверять и устанавливать необходимый люфт шаровых пальцев (для пальца сошки он при запущенном двигателе не должен превышать 2 мм, для пальца продольной тяги люфта быть не должно);
Для ГУР с распределителем в рулевом механизме — регулировать люфт в зубчатом зацеплении пар механизма.

Следует отметить, что для каждой модели автомобиля МАЗ установлен свой порядок обслуживания, регулировок и ремонта гидроусилителя и всего рулевого управления, поэтому всегда следует использовать руководство по эксплуатации на данную конкретную модель и модификацию. Только в этом случае можно гарантировать правильность проводимых работ.

Описание конструкции

Рулевого управления ГАЗ-3110 состоит из рулевого механизма, рулевой колонки с валом, рулевого колеса и рулевого привода.
Рулевое колесо с гофрированным стальным элементом (типа “сильфон”) закреплено на шлицах вала гайкой.
Вал рулевого колеса установлен в трубе рулевой колонки на двух шариковых подшипниках и соединен с рулевым механизмом карданным шарниром.
На автомобиле устанавливаются два типа рулевого механизма: червячно-роликовый без усилителя, и винтореечный со встроенным гидроусилителем.

Червячно-роликовый механизм смонтирован в алюминиевом картере и закреплен на левом лонжероне четырьмя болтами. Глобоидный червяк напрессован на вал установленный в двух роликовых конических подшипниках. Их преднатяг достигается подбором прокладок под верхней и нижней крышками картера. Вал сошки, в пазу которого смонтирован трехгребневой ролик, вращается в двух бронзовых втулках, запрессованных в картер и роликовом подшипнике, который установлен в верхней крышке. Вал имеет регулировочный винт, изменяющий зазор в зацеплении червяка с роликом. При вращении вала ролик перекатывается по нарезке червяка, поворачивая вал сошки.

Рулевое управление без гидроусилителя руля

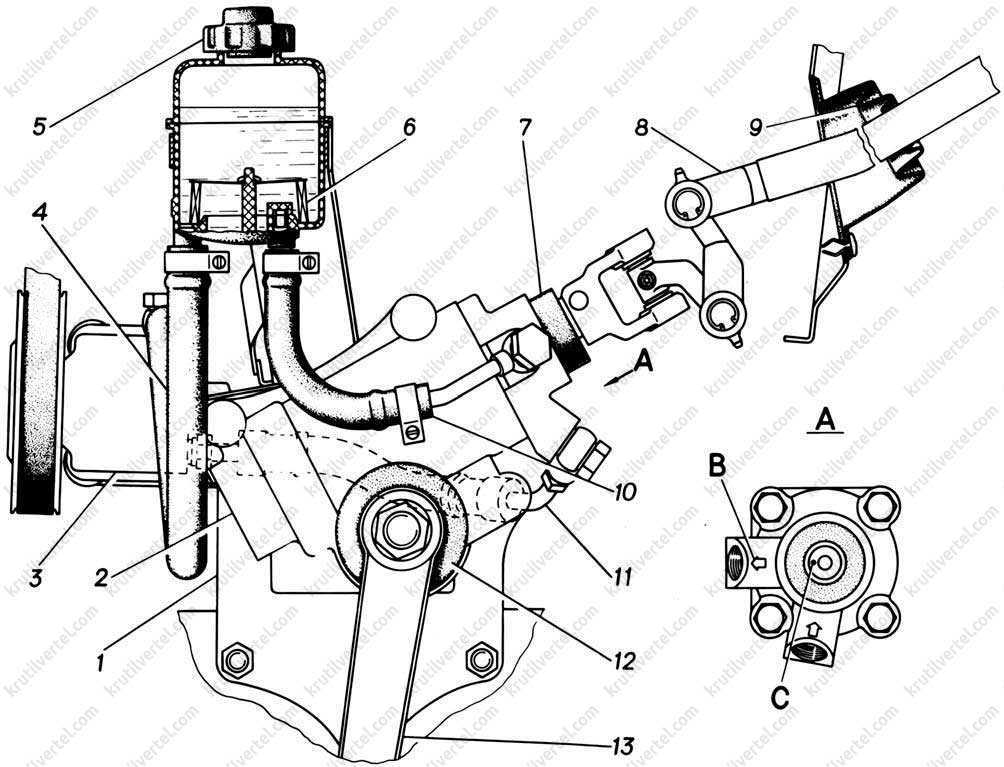

Рулевое управление без ГУР:

В – ребро на верхней крышке;
С – риска на торце винта;

картер;
винт с шариковой гайкой;
вал-сектор;
пробка заливного отверстия;
регулировочные прокладки;
гайка;
болт;
вилка;
крышка;
клин;
уплотнитель рулевого вала;
карданный вал;
уплотнительное кольцо;
стопорное кольцо;
наружное кольцо подшипника вала-сектора;
уплотнитель вала-сектора;
крышка;
сошка;
боковая крышка;
пробка.

Рулевое управление (рис. 6.1 и 6.2) состоит из регулируемой рулевой колонки с валом и колесом, карданного вала, рулевого механизма и привода рулевого управления. Конструкция рулевой колонки (рис. 6.2) позволяет изменять положение рулевого колеса по высоте и углу наклона.

Рулевой механизм, состоящий из винта с шариковой гайкой 2 (рис. 6.1) и вала-сектора, смонтирован в алюминиевом картере, который при помощи специального кронштейна прикреплен к левому лонжерону рамы. Передаточное число рулевого механизма 23,09 (в средней части).

Винт с шариковой гайкой 2 установлен в картере на двух радиально-упорных подшипниках, наружные обоймы которых установлены в картер и верхнюю крышку рулевого механизма, а внутренние обоймы напрессованы на винт рулевого механизма. Регулировку подшипников винта рулевого механизма производят прокладками 5, установленными под верхней крышкой рулевого механизма.

При вращении винта шарики перекатываются по винтовому каналу, в результате чего шариковая гайка перемещается. Шарики изготовлены с высокой точностью и отличаются друг от друга не более 4 мкм. Узел механизма, состоящий из винта, шариковой гайки и комплекта шариков, разукомплектованию не подлежит. Высокое качество обработки и точность подобранных деталей обеспечивает легкую и плавную работу рулевого механизма.

Рулевое колесо и колонка:

вилка карданного вала;
клин;
гайки;
упорная шайба;
верхний кожух;
выключатель зажигания;
нижний кожух;
гайки;
рулевое колесо;
болт;
рукоятка

Своими зубьями шариковая гайка находится в зацеплении с зубчатым сектором вала 3 сошки. Вал сошки вращается на двух цилиндрических роликовых подшипниках, внутренней обоймой которых является сам вал. Вал сошки и крышка рулевого механизма уплотнены резиновыми кольцами. От осевого перемещения наружные обоймы подшипников вала сошки зафиксированы стопорными кольцами 14, а от вращения — кернением их обойм в отверстия картера, закрываемые пробками 20. Винт рулевого механизма при помощи карданного вала соединен с валом рулевой колонки. Вилки шарнира на валах крепятся клиньями 2 (рис. 6.2.).

Рулевая колонка крепится четырьмя болтами к кронштейну педалей сцепления и тормоза. Вал рулевой колонки вращается на двух шарикоподшипниках. Регулировать подшипники вала рулевой колонки в эксплуатации не требуется.

Рулевое колесо установлено на конусе и шлицах рулевого вала и закреплено стопорной шайбой и гайкой.

Возможные неисправности рулевого управления и способы их устранения

Причина неисправности	Метод устранения
Увеличенный угол свободного поворота рулевого колеса
Увеличенный зазор в зацеплении пары гайка-сектор	Отрегулировать зацепление гайка-сектор
Появление зазора в подшипниках винта	Отрегулировать подшипники винта
Чрезмерный износ деталей шарниров рулевых тяг и их крепления	Заменить изношенные детали
Повышенный люфт ступиц колес	Отрегулировать зазор в подшипниках ступиц колес
Ослабление клиньев крепления вилок и гайки крепления сошки	Затянуть ослабленные гайки
Ослабление крепления рулевого механизма к кронштейн>7 и кронштейна к раме	Подтянуть крепление
Заедание, скрипы или щелчки в рулевом механизме
Чрезмерный износ винта или вала-сектора-выкрашивания или вмятины на их поверхности	Заменить винт-гайку или вал-сектор
Слабая фиксация рулевой колонки
Ослаблен механизм фиксации колонки	Отрегулировать механизм фиксации колонки
Люфт рулевой колонки
Осевое перемещение вала рулевого колеса относительно кожухов	Заменить изношенные втулки подшипников вала рулевой колонки
Повышенное усилие поворота рулевого колеса («тяжелый руль»)
Задир втулок шкворня	Заменить втулки и шкворень
Проворачивание втулок шкворня в бобышках кулака	Заменить втулки и шкворень
Загрязнение опорного подшипника шкворня (при повороте колес слышен скрип в опорном подшипнике)	Промыть опорный подшипник через пресс-масленку смесью из 50% керосина и 50% трансмиссионного масла. Смазать опорный подшипник через пресс-масленку до появления смазки из-под уплотнителя
Течь смазки
Износ или потеря эластичности сальника и уплотнений рулевого механизма	Заменить изношенные сальник и уплотнительные резиновые кольца

Рулевой механизм ВАЗ 2107

Автомобили ВАЗ, которые относятся к классическим моделям, отличаются приятной надежностью. Это относится и к рулевому механизму.

Он устроен достаточно сложно, однако его конструкция позволяет маневрировать и обеспечивать надежное управление автомобилем даже с самых сложных дорожных условиях.

Процесс модернизации привел к тому, что был установлен составной вал и травмобезопасная колонка. За счет размера рулевого колеса, водитель без проблем совершает необходимые маневры. От упора до упора для полного поворота руля требует 3,5 оборота. Усилие от рулевой колонки передается на привод по средствам составного вала.

Актуальный рулевой механизм на ВАЗ 2107, продукте Волжской автомобильной компании, достаточно информативен, не позволяет водителю утомляться при длительных поездках. Имеются определенные трудности при поворотах на стоянке, однако как только начинается движение автомобиля, сопротивление слабеет, поворачивать руль становится проще.

Есть еще один нюанс — при исправном механизме рулевого управления наблюдается небольшой люфт. Но его предельное значение соответствует правилам дорожного движения. Это обусловлено тем, что имеются рулевые тяги на ВАЗ 2107 и внушительное количество элементов в редукторе.

Вообще же рулевое управление семерки можно считать надежным.

Регулировка рулевого механизма | AUTOFIZIK.RU / авторемонт

Необходимость регулировки возникает в случае увеличения свободного хода рулевого колеса свыше 20° для автобусов и 25° для остальных модификаций автомобиля (см. Проверка технического состояния рулевого управления).Повернув рулевое колесо на 2,5 оборота из положения прямолинейного движения в любую сторону,…

…и покачивая винт рулевого механизма за закрепленную на нем вилку, проверяем осевой или радиальный зазор в подшипниках рулевого механизма. Люфт не должен ощущаться.

…снимаем пластиковую крышку…

…и поролоновый уплотнитель.

Головкой «на 13» отворачиваем четыре болта крепления верхней крышки картера механизма.

Поддев отверткой, снимаем крышку…

…и удаляем одну из регулировочных прокладок.

снимаем пластиковую крышку…

…и вынимаем две пробки.

Щипцами снимаем пружинные кольца с обеих сторон корпуса механизма.

Тонким бородком с тупым концом выпрямляем лунки на кромке наружного кольца подшипников вала-сектора.

Специальным ключом поворачиваем эксцентриковые наружные кольца подшипников в отверстиях картера по часовой стрелке со стороны шлицевого конца вала-сектора.

ВНИМАНИЕПри регулировке следует исключить возможность перекоса вала-сектора, для чего поворачиваем оба подшипника поочередно на малый угол до устранения зазоров в зацеплении. Момент поворота винта на отрегулированном механизме должен быть 10–18 кгс.см

Фиксируем от проворота эксцентриковые кольца, отогнув бородком их буртики в отверстия картера.Собираем рулевой механизм в обратной последовательности и устанавливаем на автомобиль.Поролоновый уплотнитель вала– сектора при сборке смачиваем трансмиссионным маслом, а шлицевое соединение — смазкой ШРУС-4 или ШРБ-4.

Момент поворота винта на отрегулированном механизме должен быть 10–18 кгс.см. Фиксируем от проворота эксцентриковые кольца, отогнув бородком их буртики в отверстия картера.Собираем рулевой механизм в обратной последовательности и устанавливаем на автомобиль.Поролоновый уплотнитель вала– сектора при сборке смачиваем трансмиссионным маслом, а шлицевое соединение — смазкой ШРУС-4 или ШРБ-4.

Ремонт и техническое обслуживание

Годами эксплуатации было доказано, что рулевое управление на автомобилях ВАЗ 2107 обладает внушительной надежностью. Однако это не отнимает тот факта, что машине требуется периодический осмотр и ремонт.

При проведении технического обслуживания важно проверить увеличение люфта, а также повышенный износ шаровых шарниров. Для этого нужно повернуть из одной стороны в другую руль

Если колеса не реагируют, когда руль поворачивается на 5 градусов относительно своего начального положения, это говорит о сильном износе. Здесь потребуется ремонт рулевой колонки на ВАЗ 2107. Чтобы не потребовался срочный и достаточно дорогой ремонт рулевого редуктора на автомобиле ВАЗ 2107, необходимо менять в картере червячного редуктора масло. Делается это с периодичностью в 60 тысяч километров. Через сальники может наблюдаться течь, потому их тщательно проверяют 2-3 раза за год. Это одно из слабых мест системы. Маятниковый рычаг следует осмотреть путем медленного вращения рулевого колеса из стороны в сторону. Если детали перемещаются в вертикальной плоскости, значит, требуется оперативное вмешательство.

Для этого привод и механизм рулевого управления демонтируют полностью, либо частично. Все зависит непосредственно от характера поломки.

Проверьте, какие детали имеют дефекты, что вышло из строя. Инспекция требуется для каждого составляющего элемента механизма. Если детали износились, пытаться их отремонтировать не имеет смысла. Выход только один — выполнение полноценной замены износившихся компонентов рулевой системы на автомобиле волжской компании.

При возникновении проблем с рулевым управлением, желательно обратиться на профессиональные станции технического обслуживания.

Своими руками допускается замена редуктора, но процесс сложный и требует хотя бы минимального опыта и навыков.

ВАЗ «семерка» — это настоящая классика отечественного автомобилестроения. В отличие от современных LADA, они более надежные и долговечные, что доказано огромным присутствием этих автомобилей на наших дорогах.

Конечно, ВАЗ 2107 уже давно устарел, он не имеет гидроусилителя, для поворотов и маневров приходится прикладывать достаточное усилие. Но для ценителей это не проблема.

Источник
