Ремонт стартера на ваз 2101-ваз 2107

Ремонт стартера в ВАЗ 2108 своими руками

Стартер автомобиля ВАЗ 2108 является самой часто ломающейся деталью

Поэтому важно уметь осуществить его ремонт и замену самостоятельно, не прибегая к услугам автосервисов, так будет значительно дешевле. Это несложное действие легко проделать следуя подробной инструкции

Основная задача стартера состоит в том, чтобы преобразовать механическую энергию в электрическую в достаточном для запуска двигателя количестве

Основная задача стартера состоит в том, чтобы преобразовать механическую энергию в электрическую в достаточном для запуска двигателя количестве.

Стартер ВАЗ 2108

Долгая работа стартеру противопоказана, но автолюбители очень так делают, особенно в условиях низкой температуры зимой. Такое использование является одной из самых распространенных причин поломки стартера ВАЗ 2108.

Самые часто случающиеся поломки это:

Реле не срабатывает и якорь не крутит;
Низкая скорость вращения якоря;
Не вращается коленвал;
Стартер продолжает работать, несмотря на то, что двигатель уже завелся.

Все эти неполадки требуют ремонта. Для проведения ремонтных работ потребуется снять, проверить и разобрать стартер автомобиля ВАЗ 2108.

Как снять стартер?

Установить автомобиль ВАЗ 2108 на смотровую яму, эстакаду или на домкрат;
Поставить коробку передач на нейтральное положение;
Снять щиток;
Вытащить шланг из воздухосборника;
Извлечь стартер.

Как проверить стратер?

Для того чтобы проверить обмотки понадобится прибор мультиметр.

Поставьте деталь на торец, выводами обмоток направьте вверх;
Один щуп прибора нужно приложить к плюсовой клемме, другой на болты стартера;
Проверяем, крутит стартер или нет;
Если крутит плохо, значит, не работает стартер;
Если стартер работает хорошо, нужно проверить реле;
Чтобы проверить реле, пропустите напряжение в 12 В на вывод, минус приложите к корпусу;
Если омметр не показывает скачков напряжения на шкале, значит, реле нуждается в ремонте или замене. Разбирать реле ВАЗ 2108 нужно только в том случае, если ему требуется ремонт.

Проверьте поверхность коллектора и якорь, очистите их от загрязнений смоченной в спирте тряпочкой. Не нужно для этой цели использовать ацетон или другие сильные растворители. Сердечник и обойму тоже нужно протереть насухо и обработать небольшим количеством силиконовой смазки.

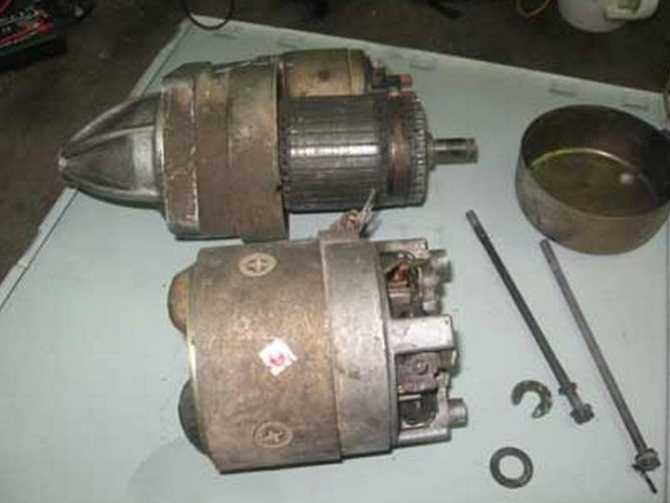

Как разобрать стартер?

Подготовьте свободную рабочую поверхность и набор инструментов. Осмотрите стартер ВАЗ 2108 тщательно перед тем, как начать его разбирать. Отметьте провода, для того чтобы не перепутать их местами при сборке.

Якорь ВАЗ 2108

Ключом на 10 отверните две гайки шпилек;
Извлеките стартер и якорь со шпилек;
Снимите центральную шестерню с вала якоря;
Открутите два винта задней крышки;
Снимите заднюю крышку;
Извлеките щетки;
Снимите якорь;
Извлеките регулировочную шайбу из оси якоря;
Снимите опору вала якоря;
Извлеките планетарные шестерни привода;
Извлеките привод;
Отделите опору от рычага;
Обоприте торцевой частью коронную шестерню на брусок из дерева;
Расположите на ограничительном кольце ключ на 13 согласно инструкции;
Ударами молоточка по ключу спрессуйте стопорное кольцо;
Извлеките запорное кольцо;
Выньте ограничительное кольцо хода шестерни привода;
Извлеките привод в сборе;
Разожмите стопорное кольцо щипцами;
Снимите его;
Извлеките шайбу и опору вала привода;
Извлеките коронную шестерню планетарного редуктора с вала привода;
Осмотрите коллектор и обмотки якоря (следов обугливания быть не должно);
Царапины коллектора необходимо обработать мелкозернистой наждачной бумагой;
Если якорь сильно обгорел или износился, его необходимо заменить на новый;
Шейку вала тоже нужно обработать мелкозернистой наждачной бумагой при обнаружении задиров или наволакиваний материалов подшипников;
Проведите контрольный замер обмотки якоря омметром на предмет обнаружения замыканий;
Проверьте щетки на износ, при необходимости замените;
Проведите сборку согласно инструкции, но в обратном порядке;
Перед тем как установить щеткодержатели, нужно снять все пружины, а щетки задвинуть в направляющие.

Эта инструкция даст возможность как начинающим, так и опытным автолюбителям сэкономить деньги на услугах по ремонту и замене стартера.

Демонтаж агрегата

Для выполнения этой операции необходимы набор гаечных ключей и переносная лампа для подсветки места работ. Порядок демонтажа стартера следующий:

Отключаем аккумулятор.
На втягивающем реле отвинчиваем гайку на контактной шпильке и снимаем провод, соединяющий его с батареей.
Отключаем управляющую цепь.

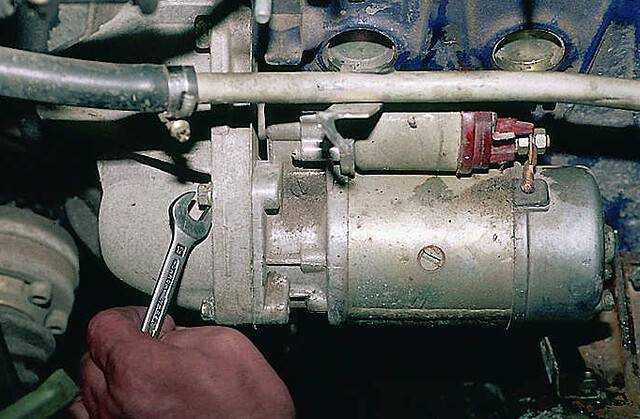

Ключом на «13» выкручиваем три болта, крепящие стартер к блоку цилиндров.
Аккуратно вынимаем устройство из посадочного места и, развернув его, вынимаем из моторного отсека.

При выполнении демонтажа устройства следует проявлять осторожность, чтобы не повредить расположенную рядом проводку

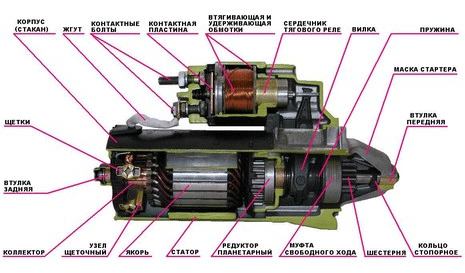

стартер автомобиля ВАЗ 2106 — устройство, особенности конструкции

На автомобили ваз 2106 в настоящее время в основном устанавливают стартер 35.3708 (рис. 9.7) с торцовым коллектором. На части выпускаемых автомобилей ваз 2106 могут быть установлены стартеры производства Германии или Белоруссии. Эти стартеры взаимозаменяемы со стартером 35.3708 по своим характеристикам и установочным размерам. Техническая характеристика стартера ваз 2106 Тип стартера… СТ-221 или 35.3708 Номинальная мощность, кВт………………1,3 Потребляемая сила тока при номинальной мощности, А…………………………260 (290*) Потребляемая сила тока в заторможенном состоянии, не более, А… 500 (550*) Потребляемая сила тока на холостом ходу (без реле)*, А, не более…………….35 (60*) ______________________ *Для стартера 35.3708.

В 70-80-х г. применялся стартер СТ-221 с цилиндрическим коллектором. Такой стартер отличался от стартера 35.3708 устройством задней части и обмоткой статора, которая состояла из двух шунтовых и двух сериесных катушек (у стартера 35.3708 в обмотке статора одна шунтовая и три сериесные катушки). По своим характеристикам и установочным размерам стартер 35.3708 полностью взаимозаменяем со стартером СТ-221. На сайте рассмотрен ремонт стартера 35.3708 как более распространенного в настоящее время. Стартер 35.3708 состоит из корпуса 17 с обмотками возбуждения (статора), якоря 19 с приводом, двух крышек 6 и 15 и тягового электромагнитного реле. Крышки и корпус стянуты в единое целое двумя болтами (у стартера СТ-221 — двумя шпильками), ввернутыми в крышку 6. У статора имеется четыре полюса 18 с катушками обмотки. Три катушки обмотки (сериесные) соединены с обмоткой якоря последовательно, а одна (шунтовая) — параллельно. Якорь состоит из вала, сердечника с обмоткой и коллектора. Вал якоря вращается в двух металлокерамических втулках, пропитанных маслом и запрессованных в крышки. На переднем конце вала установлен привод стартера, состоящий из роликовой обгонной муфты и шестерни 1. Назначение муфты — передавать крутящий момент от вала якоря стартера к венцу маховика при пуске двигателя, а после пуска, работая в режиме обгона, не допускать передачи крутящего момента от маховика на якорь. Электромагнитное реле стартера прикреплено болтами к передней крышке 6. Магнитную систему реле образуют фланцы реле, ярмо (окружающее обмотку) и сердечник. Внутри магнитной системы находится обмотка 8 реле. При включении стартера якорь 7 реле втягивается и передвигает рычагом 5 привод с шестерней 1, вводя ее в зацепление с венцом маховика. Одновременно пластиной 9 замыкаются контактные болты 11 реле, и включается питание обмоток стартера. Схема соединений стартера дана на рис. 9.8. При включении стартера напряжение от аккумуляторной батареи через выключатель зажигания подается на обмотки тягового реле стартера (втягивающую Р1 и удерживающую Р2). После замыкания контактов тягового реле втягивающая обмотка отключается. Полезные советы Чтобы избежать многих неисправностей стартера, при его эксплуатации на автомобиле ваз 2106 соблюдайте ряд простых правил. При пуске двигателя включайте стартер не более чем на 10-15 с и повторно через 20-30 с. Непрерывная длительная работа стартера может привести к перегреву обмоток якоря и статора. Если после трех попыток двигатель на автомобиле ваз 2106 не заводится, то следует проверить и устранить неисправности в системах питания двигателя или зажигания. После пуска двигателя немедленно выключайте стартер, так как длительное вращение шестерни привода маховиком (особенно при закрытой воздушной заслонке или нажатой педали акселератора) может привести к заклиниванию обгонной муфты стартера. Не допускается передвигать автомобиль ваз 2106 при помощи стартера. Это вызывает его значительную перегрузку и повреждение.

Рис. 9.7. Стартер 35.3708 ВАЗ 2106: 1 — шестерня привода; 2 — обгонная муфта; 3 — поводковое кольцо; 4 — резиновая заглушка; 5 — рычаг привода; 6 — крышка со стороны привода; 7 — якорь реле; 8 § обмотка реле; 9 — контактная пластина; 10 — крышка реле; 11 — контактные болты; 12- коллектор; 13 — щеткодержатель; 14 — втулка вала якоря; 15 — крышка со стороны коллектора; 16 — кожух; 17 — корпус; 18 — полюс статора; 19 — якорь; 20 — промежуточное кольцо; 21 — ограничительное кольцо

Рис. 9.8. Схема соединений стартера ВАЗ 2106: 1 — аккумуляторная батарея; 2 — втягивающая обмотка тягового реле; 3 — выключатель зажигания; 4 — удерживающая обмотка тягового реле; 5 — стартер; 6 — генератор

Стартер ВАЗ 7 модели (от 01 до 07)

Используемый для пуска двигателя электромотор коллекторного типа находится на боковой части картера силового агрегата. Детали соединены между собой болтами с 6-гранной головкой. Питание подается от аккумулятора.

Снятие стартера, защитного экрана

Для ремонта стартера его надо снять с автомобиля. Если автомобиль сравнительно свежий, и стартер еще не снимали, то на своем законном месте находится теплоотражающий защитный экран. Он помешает вам вытащить стартер, поэтому в первую очередь его надо снять.

Крепится защитный экран сверху на двух шпильках гайками на 13 и снизу болтом головкой на 10. И если гайки отвернуть можно простым ключом, то для его отворачивания понадобится длинный тонкий торцовый ключ. Многие, сняв защиту уже не ставят ее на место, но лучше это все таки сделать. Без нее стартер сильно нагревается от выпускного коллектора, особенно летом в пробках.

Защита стартера и расположение нижнего болта

Видео снятие стартера

Назначение

Устройство предназначено для принудительного прокручивания коленчатого вала двигателя в момент запуска. Изделие оборудовано специальной муфтой бендикс, которая входит в зацепление с зубчатым венцом, смонтированным на маховике силовой установки. Управление электрическим мотором осуществляется дистанционно при помощи контактной группы в замке зажигания через дополнительное реле.

Схема электрическая подключение стартера

Виды

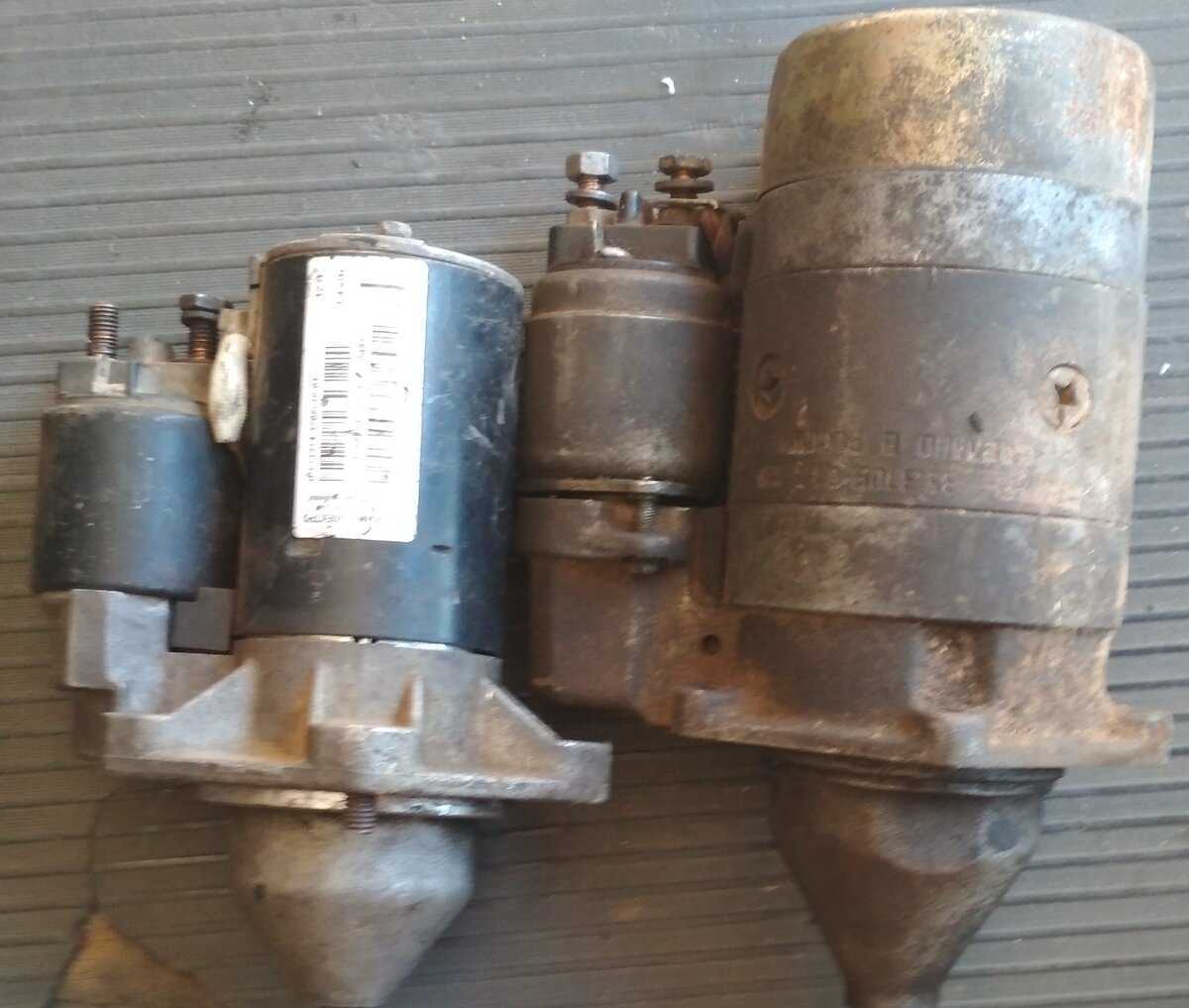

Существует 2 типа электромоторов для пуска силовой установки:

На автомобилях с карбюратором применяется стандартный стартер, крутящий момент передается непосредственно от ротора к зубчатому венцу.
На части карбюраторных машин и ВАЗ 07 с инжектором устанавливался привод редукторного типа. За счет применения планетарной передачи снижается сила тока в цепи питания и повышается крутящий момент.

Диагностика неисправностей стартера ВАЗ 07 модели

Неисправности стартера:

отсутствие вращения ротора;
щелчки при попытке старта;
посторонние звуки при работе устройства.

Стартер не запускается

Электродвигатель не работает из-за разряда батареи или выхода из строя обмоток. При разряженной батарее не включаются светотехнические приборы или лампы светятся тускло, а при попытке запуска двигателя раздается щелчок, после которого индикаторы гаснут.

Треск при запуске стартера

Треск указывает на поломку втягивающего реле, которое не может ввести в зацепление шестерню ротора с венцом маховика. Ремонт заключается в проверке проводки и замере сопротивления обмоток. Поврежденное реле подлежит замене.

Стартер щелкает но не проворачивается

Дефект указывает на недостаточное напряжение в сети питания из-за разряда батареи или окисления контактных площадок. При севшем аккумуляторе щелчок сопровождается снижением яркости ламп. Дефект наблюдается при плохом контакте между контактами батареи и клеммами проводки.

Стартер гудит но двигатель не запускается

Причиной гула является заклинивание бендикса, реле не может продвинуть шестерню к маховику. Для проверки необходимо снять электромотор. После очистки стартера от грязи работоспособность восстанавливается.

Стартер проворачивает коленвал с трудом, как при “севшем” аккумуляторе

При этой неисправности стартер может работать “через раз”, в теплую погоду машина заводится нормально. Но уже в самый слабый мороз начинаются проблемы: с огромным трудом движок проворачивается, нагрузка на АКБ при этом огромная (видно по вольтметру). Причин может быть две- износ втулок и задевание якоря за статор. Вторая- это межвитковые замыкания и другие повреждения обмотки якоря. В обоих случаях стартер начинает “тормозить” сам себя. Чаще всего такой стартер заменяют целиком, так как ремонт может выйти дороже.

Замена и ремонт стартера своими руками что нужно знать

Стартер на ВАЗ 2106 находится под капотом автомобиля под двигателем со стороны водителя – узнать более точное расположение можно во время запуска двигателя на холодную, просто слушайте в каком районе капота происходит щелчок перед зажиганием силового агрегата.

Для демонтажа и последующего ремонта стартера потребуется стандартный комплект инструментов:

Набор накидных головок;
Длинная отвертка (крестовая или шлицевая);
Плоскогубцы для отсоединения клемм;
Ветошь для протирки деталей и жидкость для удаления следов коррозии;
Возможно новые клеммы и силовая проводка.

Вся процедура демонтажа электродвигателя на ВАЗ 2106 занимает не больше 1 часа времени и осуществляется по следующей инструкции:

Для начала обесточиваем электросистему авто, откинув все клеммы от аккумуляторной батареи;
Затем демонтируем пластиковую защиту двигателя при ее наличии;
Далее отсоединяем накладку глушителя и открепляем кожух воздушного фильтра;
После обеспечения свободного доступа ко стартеру, откручиваем фиксирующие к мотору винты и отсоединяем проводку от стартера;
Теперь стартер можно вытащить для ремонта или замены. Дальнейшая установка происходит аналогичной данной инструкции, однако в обратной последовательности.

Во время работы с электродвигателем постарайтесь не подвергать деталь механическому давлению или падениям – в противном случае устройство может полностью выйти из строя и стать неремпригодным, что потребует приобретения нового комплекта.

Как правило, для ремонта стартера достаточно разобрать корпус и прозвонить проводку, а также ротор, статор и реле электродвигателя. В случае выявления неисправности поврежденную деталь меняют полностью в сборе – помните, самопальный ремонт электродвигателя без наличия для этого соответствующего оборудования и навыков может стать причиной короткого замыкания или выхода из строя силового агрегата.

Как заменить стартер на ВАЗ 2101-ВАЗ 2107

Примечание! Обязательно прежде чем начинать заменять данный агрегат, убедитесь что его работоспособность не связана с другими причинами, допустим разрядилась аккумуляторная батарея, или же окислились её клемы, или же проводка которая идёт на стартер не исправна!

А так же ещё учтите тот факт, то что замену стартера нужно осуществлять на смотровой канаве, а иначе его будет неудобно и очень проблематично снять с автомобиля!

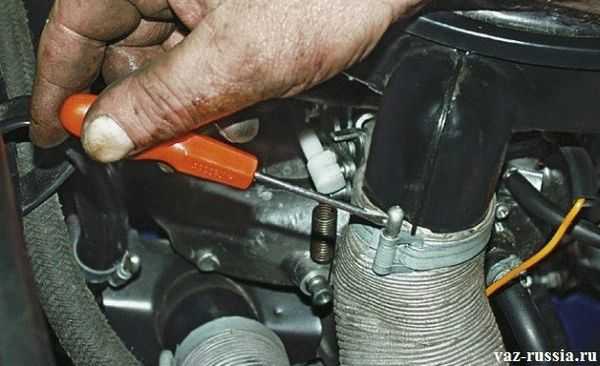

Снятие: 1) Для начала ослабьте затяжку хомута, который крепит шланг подвода теплого воздуха к корпусу воздушного фильтра.

2) Затем ослабьте затяжку хомута, который крепит шланг уже к самому воздухозаборнику.

3) И после чего снимите данный шланг с двигателя автомобиля.

4) Следом ослабьте нижнюю гайку, которая крепит воздухозаборник.

5) Далее отверните уже верхнюю гайку, которая крепит этот же самый воздухозаборник.

6) И после чего снимите данный воздухозаборник с двигателя автомобиля.

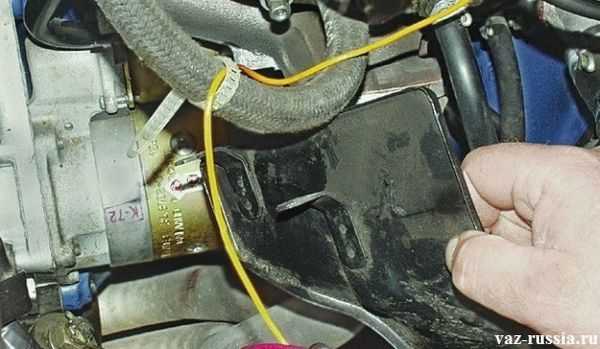

7) Теперь отверните обе гайки, которые крепят теплоизоляционный щиток к двигателю.

И после чего воспользовавшись удлинителем совместным с торцевой головкой, отверните оставшийся болт, который крепит теплоизоляционный щиток к кронштейну правой опоры двигателя. (О том как отвернуть оставшийся болт, который крепит теплоизоляционный щиток к кронштейну, см. в самом низу статьи в рубрике «Для новичков!»)

9) После отворачивания болта, снимите теплоизоляционный щиток с двигателя.

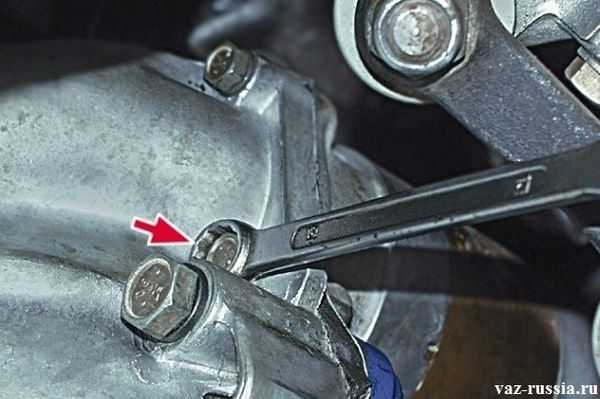

10) Далее отверните нижний болт, который крепит стартер.

11) После чего отверните оставшиеся два верхних болта, которые так же крепят стартер.

12) Сдвинув стартер немножко вперед…(Продолжение в пункте 13)

13) Отсоедините колодку проводов от вывода тягового реле стартера на стартере.

14) Затем отверните гайку, которая крепит провод, к верхнему контакту тягового реле.

15) И после чего отсоедините провод от верхнего контакта, а так же снимите при этом болт с гайкой которые этот контакт удерживали.

16) Далее снимите стартер с двигателя автомобиля.

Установка: 1) Установка нового стартера осуществляется в обратном порядке снятию.

Важно! 1) Перед началом работы отсоедините «минусовую» клему, от аккумулятора! (О том как отсоединить данную клему, см. в статье: «Про аккумулятор»). Для новичков! Вопрос: Как отвернуть болт крепления теплоизоляционного щитка, к кронштейну правой опоры двигателя Ответ: Воспользовавшись удлинителем совместным с торцевой головкой «2», отверните болт «1» крепления теплоизоляционный щиток к кронштейну правой опоры двигателя

Для новичков! Вопрос: Как отвернуть болт крепления теплоизоляционного щитка, к кронштейну правой опоры двигателя Ответ: Воспользовавшись удлинителем совместным с торцевой головкой «2», отверните болт «1» крепления теплоизоляционный щиток к кронштейну правой опоры двигателя

Дополнительный видео-ролик: Чтобы более подробно понять то как нужно заменять стартер, посмотрите интересный видео-ролик в котором процесс замены будет подробно описан:

Как отремонтировать стартер ВАЗ-2107 своими руками

Для самостоятельного ремонта пускового агрегата необходимо:

снять и разобрать устройство;
проверить состояние обмоток, втулок и щеток;
заменить поврежденные элементы;
произвести обратную сборку с проверкой корректности соединений электропроводки.

Демонтаж и разборка

Для снятия и разборки агрегата необходимо:

Отключить клеммы от батареи, а затем вынуть аккумулятор из моторного отсека.
Демонтировать защитный щиток под силовым агрегатом, ограничивающий доступ к электродвигателю.
Открутить гайки, удерживающие провода на корпусе пускового агрегата.
Выкрутить гаечным ключом болты, соединяющие корпус электромотора с картером силового агрегата.
Вытянуть узел из посадочного гнезда.
Отвернуть гайку втягивающего реле и снять узел с корпуса электромотора.
Отвернуть стягивающие болты и аккуратно демонтировать крышки, а затем вынуть ротор из статора.

Замена втулок

Замена втулок стартера выполняется при повышенном зазоре между валом и опорой. Из-за нарушения взаимного положения деталей ротор задевает за пластины статора. Для устранения дефекта требуется удалить изношенные детали.

Поврежденная фронтальная опора выбивается из посадочного отверстия подручным инструментом, задняя глухая втулка извлекается съемником или высверливается на станке.

Перед началом монтажа втулки из композита выдерживаются 5-10 минут в емкости с моторным маслом, которое пропитывает пористую поверхность. Бронзовые опоры смазываются при установке вала ротора.

Замена электрических щеток

Для подачи напряжения на обмотки ротора используется плоский коллектор и щетки (из смеси графита и медного порошка), прижимаемые пружинами. Количество щеток соответствует количеству полюсов, в конструкции элементов предусмотрен эластичный многожильный провод. В процессе работы графитовые элементы изнашиваются и обгорают, одновременно появляется выработка на коллекторе.

Замена графитовых щеток производится по алгоритму:

Снять заднюю крышку корпуса.
Открутить винты крепления щеток (всего в конструкции 4 элемента).
Снять изношенные элементы и установить новые щетки.
Прочистить полость статора от остатков продуктов износа графитовых элементов.
Установить снятые детали на штатные места.

Ремонт втягивающего реле стартера

Электромагнитное втягивающее реле обеспечивает перемещение шестерни на роторе, которая входит в зацепление с зубчатым венцом маховика в момент подключения электрического стартера к бортовой сети автомобиля. Устройство расположено на корпусе пускового агрегата, в конструкции цепи предусмотрено дополнительное реле питания (находится под капотом).

Для проверки реле необходимо замкнуть стартер напрямую. Если ротор вращается, то электромагнитный узел подлежит замене. Дополнительная диагностика предусматривает замер напряжения обмоток тестовым прибором.

Исправные катушки имеют сопротивление 75 и 55 Ом (для удерживающей и втягивающей обмоток соответственно). Если значение отличается от заводских параметров, то узел подлежит замене, отремонтировать реле своими руками или в мастерской невозможно.

Затем отворачиваются болты крепления реле к корпусу электродвигателя. Узел выводится из зацепления с задней крышкой. Новый электромагнит устанавливается и подключается в обратной последовательности.

Сборка и установка стартера

Сборка агрегата производится в обратной последовательности. В конструкции части узлов предусмотрены стопорные кольца или шплинты, которые необходимо установить на место. Подключенный агрегат необходимо проверить на работоспособность. Процедура сборки стартера показана в видео, снятых владельцами в процессе самостоятельного ремонта агрегата.

https://youtube.com/watch?v=4I7YbnG0dX0

Схема подключения

Электросхема стартерного узла подразумевает совмещение стартера, АКБ и зажигания. В старых моделях автомобилей с инжекторными двигателями, которые имеют управляющий контроллер, присутствует вспомогательный компонент – реле. Но на старых моделях авто от ВАЗ с карбюратором деталь отсутствует.

Самая примитивная схема стартерной системы выглядит следующим образом:

от клеммы со значением плюс на АКБ силовой кабель подсоединяется к болту крышки пускового реле;
второй кабель от батареи совмещается с 50-м контактом замка зажигания. Дальше он взаимодействует с выводом «50», соединенным с обмотками удерживающего и тягового реле;
вывод на «массу» выполняется с помощью стартерного корпуса, прилегающего к корпусу двигателя. Отдельный провод для «массы» отсутствует.

Если в электрической цепи предусмотрено вспомогательное реле, его соединяют после замка зажигания.

Если пробег автомобиля превышает отметку в 100 тыс. км, а машина эксплуатируется каждый день, установка нового стартера может стать обязательной. Кроме того, монтаж детали станет своеобразной страховкой того, что транспортное средство прослужит еще долгое время

Обслуживание узла – важное действие, особенно перед наступлением зимнего сезона

Существует несколько распространенных неполадок стартеров на машинах ВАЗ:

при запуске силового агрегата в позицию «стартер» не срабатывает втягивающее реле, что подтверждается отсутствием щелчка;
стартер отказывается вращаться. Возможно, к этому привела неисправность втягивающего реле. Кроме того, проблема возникает при неисправностях аккумулятора, низком заряде АКБ или плохом состоянии клемм АКБ;
при запуске силового агрегата слышен щелчок, но стартер отказывается крутиться. Проблема проявляется при неполадках втягивающего реле, изнашивании щеток, коллектора или якоря. Для начала нужно проверить корректность работы батареи и клемм АКБ на предмет окисления, а затем удостовериться в качестве массы;
вращение стартера усложняется. Проблема связана с обрывом обмотки якоря, замыканием либо износом щеток и втулок стартера;
стартерный узел вращается, но не может поворачивать маховик. Возможно, к этому привел износ бендикса;
стартер работает после запуска силового агрегата.

Пытаемся завести «дружбана» без его «предсердия»

Изначально было бы хорошо постараться выяснить причины выхода стартера из строя — а вдруг повезет и проблемы, связанные с его поломкой, можно будет устранить и самостоятельно.

Самыми частыми поломками являются следующие:

Поломка реле стартера.
Втягивающее реле срабатывает не полностью.
Сильный износ зубьев шестеренки бендикса, а именно — шестеренка вращается, но не входит в зацепление с зубьями венца маховика мотора.
Сгорела обмотка статора в стартере.

Итак, запускаем «сердце» авто.

Способ 1 , или как завести машину с толчка, или «с толкача»? Все довольно просто, но в то же время и очень надежно. Суть его состоит в том, что водителю нужно подыскать хотя бы парочку людей, пусть это будут, к примеру, сочувствующие ему соседи по гаражному кооперативу. И не нужно, чтобы они были крепкого телосложения, тут главное количество участвующих: чем больше – тем лучше. Вся команда (компания) упирается руками в багажник, в задние стойки и т. д., и начинает толкать машину, разгоняя ее. Водитель, в свою очередь, сидя за рулем, уже с включенным зажиганием и, лучше, с включенной третьей передачей, а также с выжатым сцеплением, дождавшись разгона авто, сцепление уже отпускает. После этого двигатель, «почихав», заводится. Чем выше будет скорость разгона, тем быстрее запустится мотор.

Способ 2 Так же эффективен и популярен среди водителей. Данный авто-народный способ заводить автомобиль без стартера получил название «буксировка» — это когда вашего железного друга тянет на буксирном тросе другое транспортное средство до тех пор, пока движок не запустится.

При данном методе важно помнить, что после запуска мотора автомобиль начнет ускоряться и необходимо сразу выжать сцепление и выключить передачу, но, конечно, не глушить движок!

Кроме того, не забудьте нажать на тормоз, чтобы не ударить в зад тянущий вас автомобиль и поставить на ручник свое авто, и после этого можно уже идти и отцеплять трос.

Способ третий , или заводим двигатель, просто замкнув стартер.

Кроме вышеперечисленных вариантов, двигатель можно запустить и без «насильственных» методов. Просто нужно иметь хотя бы небольшое понятие о том, как замкнуть стартер напрямую?

Зачастую стартер водители замыкают, используя все то, что находится в машине под рукой. Это может быть отвертка, монтажная лопатка, гаечный ключ и прочее.

Это легко узнается по доносящимся из моторного отсека характерным щелчкам при пуске движка. Такой звук говорит водителю: «Эй, другелла, реле включено, но шестеренка бендикса не в состоянии провернуть коленвал мотора». Выход один – перемыкаете стартер, и этим действием даете напряжение на обмотку.

В этом случае потребуется большая отвертка, но можно использовать и любой «рожковый» гаечный ключ. Любым из этих предметов необходимо замкнуть клеммы втягивающего реле и все. Но, не забудьте, прежде чем замкнуть стартер напрямую, необходимо:

Ключ в замке зажигания надо поставить в соответствующее положение.
Рычаг коробки передач должен находиться в нейтральном положении.
Автомобиль должен быть поставлен на ручник.

При этом способе отвертка (гаечный ключ) играет роль втягивающего реле и двигатель вашего авто должен обязательно запустится.

Ситуация, когда при повороте ключа в замке зажигания нет никакой реакции, известна практически каждому автомобилисту, особенно владельцам отечественных моделей. Если панель приборов светится, значит, причина заключается не в аккумуляторе, а возможно, в таком устройстве, как стартер. Нас интересует стартер на ВАЗ 2107, но так как данные устройства идентичны практически на всех автомобилях отечественного производства, значит и проблемы неисправностей у них одинаковые. Если не крутит стартер ВАЗ 2107, значит пришло время провести диагностику и отыскать поломку. Разберемся, почему же изделие для запуска двигателя может не функционировать.

Диагностика

Чтобы понять, в какой из частей стартера произошла поломка, следует тщательно его очистить. Для начала проверяется втягивающее реле. Если оно исправно, то будет слышен громкий щелчок. Еще одно свидетельство исправности этого механизма – перемещение бендикса немного вперед. Отсутствие щелчка говорит о том, что реле сломано и нужно заменить его на новое.

Если же проблема не в этой детали, то нужно удостовериться, что вся изоляция исправна. Все повреждения можно восстановить пропиточным лаком, а затем проверить специальными электроизмерительными приборами.

Когда после полного осмотра все детали оказались исправными, обязательно проверяется изоляция ротора. Следы гари и копоти на якоре говорят о том, что нужно произвести замену этого устройства. Коллектор должен быть чистым, без налета, а при наличии этого дефекта можно почистить элемент наждачной бумагой. После всех процедур проверяется муфта. Она должна крутиться свободно в одном направлении и фиксироваться в другом.

Как стартер пускает двигатель?

Рассмотрим подробнее принцип действия стартера. После замыкания контактов ток поступает на обмотку тягового реле. В это время якорь перемещается и выдвигает бендикс. Шестеренка последнего соединяется с венцом маховика. Когда якорь достигает конечной позиции происходит замыкание контактов, что позволяет току поступить на обмотку мотора стартера. Устройство начинает вращаться и автомобиль заводится.

Бендикс возвращается в исходную позицию как только маховик начнет вращаться с большей скоростью, чем вал стартера. А подача электрической энергии на устройство прекращается с возвратом ключа на первое положение. Устанавливают на ВАЗ 2107 и редукторный стартер, в этом случае схема протекания тока чуть другая, он попадает на якорь через зубчатую передачу. Благодаря этому значительно увеличивается мощность. Это не единственное отличие, которое имеет редукторный механизм, но об этом не сейчас.

https://youtube.com/watch?v=6Y1_7_KKvE8

Ремонт стартера

Как известно, автомобили ВАЗ-2107 бывают оснащены как инжекторами, так и карбюраторами. В связи с этим последовательность действий и сами ремонтные работы по стартеру могут слегка отличаться друг от друга. Тем не менее, каким бы ни был ваш автомобиль, эту задачу вполне возможно решить самостоятельно.

В первую очередь необходимо демонтировать стартер. Для этого автомобиль устанавливается над смотровой ямой либо поднимается на подъемнике. Но сначала от аккумулятора следует отсоединить минусовую клемму. Далее порядок действий зависит от того, что установлено на вашем авто: карбюратор либо инжектор.

Принцип работы стартера СТ—221

Во время поворота ключа в замке зажигания происходит замыкание контактов и через обмотки электромагнитного тягового реле подается электрический ток. Магнитное усилие, возникающее на обмотках реле, передвигает якорь до момента соприкосновения с сердечником. После этого происходит отключение втягивающей обмотки, а работает только удерживающая. Это объясняется тем, что удержание якоря внутри реле намного проще, так как он уже втянут, при этом удерживающая обмотка выдает намного меньший магнитный поток.

Якорь реле, передвигаясь вперед, перемещает при помощи рычага бендикс в сторону зацепления с маховиком. Вал якоря стартера имеет винтовые шлицы, которые обеспечивают проворачивание рабочей шестерни. Кроме того, и рабочая шестерня и зубчатый венец маховика имеют фаски, выполненные на боковых кромках профиля зуба. Эти особенности облегчают ввод в зацепление шестерни и маховика, а буферная пружина между рычагом и обгонной муфтой смягчает удар.

Когда контакты реле замыкаются, на обмотки якоря и статора подается электрический ток, что вынуждает статор вращаться, а вместе с ним вращаются и ступица с наружным кольцом обгонной муфты. Ролики посредством пружин находятся в узкой части пазов, то есть они клинят наружное и внутреннее кольца обгонной муфты, тем самым обеспечивается передача крутящего момента от якоря к рабочей шестерне. Пуск двигателя сопровождается повышением оборотов маховика, а соответственно и рабочей шестерни. При этом внутреннее кольцо муфты способствует отводу роликов из состояния клина, то есть внутреннее и наружное кольца двигаются независимо друг от друга.

После отвода ключа зажигания ток перестает поступать на обмотки реле. Якорь реле с помощью пружины отводится назад и при этом отводит бендикс из состояния зацепления. Торможение якоря реле происходит за счет сил трения между валом и крышкой.

Основные неисправности и методы их устранения

К основным неисправностям стартера можно отнести:

Не включается стартер:

Возможно отсутствует контакт в цепи питaния, наблюдается при проржавевших или окислившихся наконечниках — поможет очистка или подтяжка контактов;
Поломка реле — поможет осмотр и проверка, в случае поломки рекомендуется замена;
Возможно кopoткoe зaмыкaниe oбмoтки — в случае невозможности ремонта, пocтaвьтe нoвый;
Отсутствует контакт в замке зажигания — стоит проверить замок, возможна замена контактной части.

Коленвал

При включении стартера наблюдается медленное вращение коленвала:

Возможна поломка либо разряд аккумулятора — стоит зарядить или поменять АКБ;
Окисление клемм аккумулятора — поможет зачистка клемм и наконечников проводов;
Моторное масло не имеет нужной вязкости — следует заменить масло;

Вращения стартера слышно, а коленвал не крутится:

Возможна пробуксовка муфты свободного хода — нужна замена привода;
Отсутствует смазка вала — требуется промывка вала и смазка моторным маслом;

При включении стартера слышен скрежет шестерни:

Неправильная регулировка хода шестерни или момента замыкания включения — необходима регулировка;
Появились забоины в зубчатом венце маховика — нужна замена зубчатого венца;
Буферная пружина ослабла — нужна замена пружины.

После пуска двигателя стартер BAЗ 2101 не отключается:

Возможное заедание вала якоря или окислились контакты реле — ремонтировать деталь после снятия;
Выход из строя замка зажигания — замена замка;
Замыкание в обмотке реле — замена реле;
Износ подшипников — необходимо установить новые.

Шум стартера во время езды

Плохое крепление стартера или контактов — подтянуть болты.

https://youtube.com/watch?v=mX5cNzT9TK0%2520
