Ремонт коробки передач лада калина

Выбираем самое лучшее масло

При выборе масла в КПП, и для других агрегатов Лады Калины, необходимо брать только оригинальную жидкость. Поскольку, в последнее время, рынок имеет значительную долю подделок, необходимо подходить к вопросу тщательно.

Так, Калиноводы выбирают заливать масло «ТНК TRANS KP Super». Как показывает практика, коробка передач на нём начинает работать тише, а скорости включаться плавно. Следите за уровнем масла в КПП.

А в 8-ми клапанный двигатель предпочитают лить то, что рекомендовано заводом, впрочем как и в 16-ти клапанный двигатель. 16-ти клапанный двигатель капризнее, поэтому необходимо со всей строгостью отнестись к выбору масла.

В сервисном мануале завода была найдена таблица рекомендованных масел для Калины, а также их кодировка.

Стоит помнить, что в коробку передач заливается только трансмиссионное масло. После капитального ремонта, в момент обкатки можно использовать самое простое — ТАД-17.

Последствия несвоевременной замены

Поскольку со временем эксплуатации масло в КПП теряет свои свойства, как физические, так и химические, это может вызвать следующее последствия:

• Износ валов и шестерней. Это связано с тем, что через 150 000 км масло теряет физические свойства, а именно охлаждающий эффект. Так, вращение валов и трение шестерней приводит к нагреву и повышенному износу.
• Потеря химических свойств приведет также к износу и скоплению металлической стружки в масле, что скажется не только на шестернях, но и на подшипниках.

Все эти причины, могут послужить повышенному износу, что приведет к преждевременному капитальному ремонту коробки передач.

На Лада Калина 70w-90!

Процесс замены (кратко)

Подробнее о замене масла в материеле: замена масла в коробке передач на Лада Калина.

Заменить масло в КПП Лада Калина с одной стороны просто, а с другой и не так уже легко. Для этого понадобиться инструментарий, а именно: домкрат, промывочное масло, ключ на 17 и емкость для отработки.

Теперь, когда все готово, приступаем к самому процессу работы:

1. Устанавливаем автомобиль на подъемник или яму.
2. Демонтируем воздушный фильтр.
3. При помощи щупа, проверяем количество масла.
4. Демонтируем нижнюю защиту двигателя.
5. Откручиваем сливную пробку на КПП.
6. Слив масла может длиться до 40 минут.
7. Закручиваем сливную пробку, при этом, не забыв заменить уплотнительное колечко.
8. Теперь, вставляем в щуп лейку с удлиненной трубкой.
9. Заливаем масло, в размере около 3 литров.
10. Вытираем щуп, и вставляем, а затем вынимаем его. Смотрим уровень, он должен быть между указателями максимум и минимум.

Вот и все, масло в коробке заменено. Проезжаем 10-15 километров и смотрим показатель уровня. При необходимости доливаем масло.

Какое масло лучше выбрать?

На сегодняшний день мало у кого могут возникнуть проблемы при выборе горюче-смазочных материалов, так как рынок буквально кишит всевозможными производителями. И масло в этом случае не является исключением. Главное, что нужно учесть при выборе трансмиссионной жидкости — это покупка оригинала, а не контрафакта. Не слушайте продавцов подделок, сколько бы они ни перечисляли вам преимущества китайского масла. Это вовсе не значит, что масло должно быть дорогим.

На практике использование даже самого простого и относительно недорогого масла, такого, как «Лукойл» полусинтетическое, себя вполне оправдывает. Как говорят владельцы «Калин», на таком масле Лада может пройти даже более 300 тысяч км без капремонта. Как показывает практика, если лить масло «ТНК Magnum» в коробку передач, МКПП (механическая коробка) будет вести себя значительно тише. В частности, пропадут посторонние звуки и шумы, а во время зимних холодов передачи будут включаться намного легче. Предлагаем вам ознакомиться с рекомендациями по выбору трансмиссионной жидкости от отечественного производителя.

Помните, покупая масло — забудьте о присадках. Поскольку современные трансмиссионные жидкости — то же самое касается и моторных — имеют все нужные компоненты для продуктивного функционирования всех узлов и агрегатов системы. Использование дополнительных присадок может разрушить структуру расходного элемента (будь то масло или другая жидкость), в результате чего его придется полностью менять.

Заклинило рычаг КПП

В любом случае необходимо извлечь последний крепёжный элемент после того, как будет отвёрнута к кронштейну кузова гайка болта, фиксирующая левый рычаг подвески.

После этого останется только снять рычаг. Ещё один довольно важный элемент — вилка КПП, за её состоянием тоже надо следить.

В ёмкость нужно будет слить всё оставшееся масло. Кап ремонт КПП предполагает и выворачивания из шестерён полуосей дифференциала такой детали, как привод колёс. Заглушки ставятся на то место, где раньше были шестерни. После того как регулировка КПП закончена, обычно переходят к установке левой опоры подвески, кронштейнов задней части автомобиля.

Любые подобные работы, в том числе и ремонт вторичного вала, должны учитывать общую схему коробки передач, основной принцип её работы. Её содержит книга по ремонту коробки. То же самое касается функциональности составных элементов, иначе опора рычага КПП не может быть заменена, как и другие детали.

Особенности ремонта полностью знакомы только настоящим профессионалам. Лучше доверить работу им, если нет должного опыта, некоторых практических навыков.

Необходимо полностью промыть механизм водой перед тем, как разбирать его, выявлять неисправность КПП. Проблемы при ремонте могут возникнуть, если не установить саму деталь на специальном стенде. Полностью демонтируется кронштейн, который отвечает за фиксацию троса сцепления, подвеску мотора.

Многие дают полезные советы по замене КПП ВАЗ. Согласно им, в любом случае понадобится снять заднюю крышку у картера.

Как устроена механическая коробка?

Устройство КПП механическое в Лада Калина 2 состоит из нескольких основных конструктивных компонентов. К ним следует относить:

• картер агрегата с валами и шестернями;
• картер узла сцепления;
• тыльную крышку.

Пробка для слива отработанной смазывающей жидкости наделена специальным магнитом. Он необходим для сбора металлической стружки, образование которой наблюдается в процессе естественного износа шестерен и прочих элементов картера.

Система также располагает подшипниками двух конструктивных видов, как роликовыми изделиями, так и шариковыми компонентами. Разработчики поместили около переднего подшипника специального типа маслосборник, из которого жидкость направляется к валам шестерен и прочим элементам системы.

Заводом внутрь новой коробки заливается масло, предназначенное для трансмиссионных агрегатов. Периодически данная жидкость подлежит замене. Это рекомендуется выполнять спустя каждые 70 тыс. км пройденного пути. Также владельцу следует склоняться к периодическим проверкам уровня смазки и если возникает необходимость, доливать до требуемого объема.

Для мониторинга уровня в агрегате имеется специальный щуп. Он позволяет без особых сложностей удостовериться в достаточности масла внутри коробки. Действуем так. Аккуратно погружаем щуп в воронку, а затем вынимаем его. На измерительном отрезке щупа присутствует пара меток, обозначающих максимальный и минимальный пределы залитого объема. Если количества смазки оказалось недостаточно, то доливку производим без спешки.

Когда возникла потребность в замене полного объема смазки, то лучше будет осуществить эту процедуру в условиях профессионального сервиса. Как вариант, можно прибегнуть к процессу замены в собственноручном режиме. Сливать масло потребуется через присутствующее на картере отверстие, которое закрыто специальной пробкой.

Демонтаж и монтаж коробки передач

Обслуживание коробки передач предполагает, что механизм придётся снимать, менять его позицию. Перед этим необходимо установить на подъёмник само транспортное средство. Зажигание необходимо полностью выключить и обязательно пригодиться стояночный тормоз.

Как ремонтировать коробку передач? Для этого от аккумулятора отсоединяют клемму «минус». Капот необходимо открыть полностью. Об этом пишет любой справочник по ремонту КПП.

Крышка масляной горловины тоже демонтируется. Необходимо установить предыдущий элемент после того, как снят экран. Коробка переключения передач требует ослабления хомута, ответственного за фиксацию. От соответствующего датчика необходимо отсоединить шланг впускной трубы. Люфт рычага коробки передач требует таких же действий на практике. Затем надо отвернуть гайку воздухозаборника.

Ход ремонта далее зависит от конкретной неисправности.

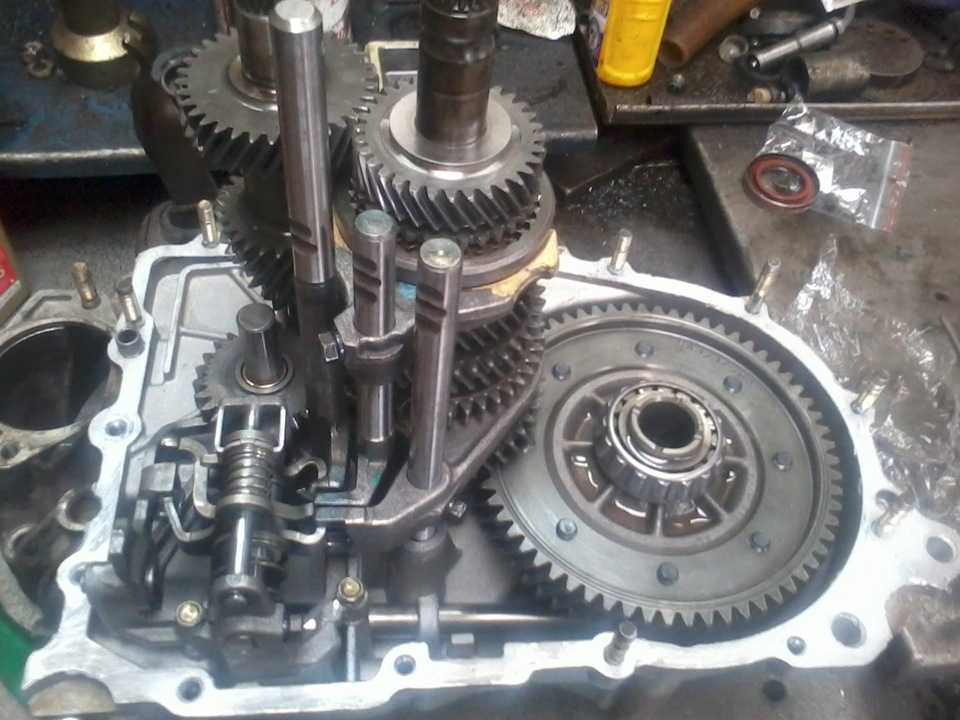

Коробка передач Лада Калина после демонтажа и разборки.

КПП можно установить на прежнее место после того, как ремонт 1 скорости будет завершён. На наружную поверхность соответствующей втулки в сцеплении наносится смазка ШРУС-4, очень тонким слоем. Это поможет и в том случае, когда болтается КПП. К поворотным кулакам отворачиваются болты фиксации пальцев.

Выявление и устранение проблем КПП

Обслуживание КПП предполагает снятие данного устройства из штатного места. Специально для этого машину требуется завести на смотровую яму или воспользоваться подъемником. Чтобы изъять коробку, требуется снять воздушный фильтр, стартер, брызговик, защиту с картера, привод с колес, опоры подвески, отсоединить реактивную тягу, приводы передних колес, болты и гайки крепления. Ремонт КПП может заключаться и в замене кулисы.

Во время диагностических работ проверяются все составляющие привода управления коробки передач, начиная от рычага переключения, заканчивая тягой управления

Внимание необходимо уделять вилке КПП. Данная составляющая деталь механизма переключения передач изготавливается из крепкого материала. Вилка имеет два разветвленных зубца и ось. При ее деформации следует осуществить замену детали

Вилка имеет два разветвленных зубца и ось. При ее деформации следует осуществить замену детали.

Лада Калина своими руками может быть отремонтирована. В частности, одним из способов восстановления работоспособности КПП, является замена масла коробки. Самостоятельно определить уровень масла представляется возможным по контрольным меткам, которые нанесены на специальный указатель. Что касается использования трансмиссионной жидкости, то следует делать выбор в пользу горючего, которое не теряет своих свойств при широком диапазоне температур. В частности, это может быть масло 75W-90, 80W-85.

Ликвидировать шум со стороны КПП возможно, если произвести замену подшипников. Ремонт КПП Калины может выражаться в осуществлении замены сальников внутренних шарниров. Если сальники износились, то из-за этого хозяин Лады столкнется с таким проявлением, как течь масла.

Трансмиссия – автомат Калины

Производитель комплектует свое детище достаточно современной автоматической коробкой. Это устройство КПП применяется только с 1,6-литровой 16-клапанной версией мотора.

Заметим, что все модификации, которые производитель оснастил автоматической трансмиссией, обладают пониженным клиренсом. Также поддон мотора в данном варианте снизу закрыт алюминиевым протекционным щитом.

Коробка передач характеризуется собственными особенностями, которые позволяют автомобилю LADA Kalina иметь повышенный топливный расход и несущественно сниженную динамику. Агрегат в сравнении с механическим вариантом обладает большей массой, что также провоцирует рост топливного потребления и общего веса модели.

Механические трансмиссии LADA Kalina обладают тросовой конструкцией механизма переключения. Когда владелец обнаружил пропажу четкости в моменты переключений, то следует немедленно оценить состояние кулисы. В лучшем случае произошло ослабление фиксирующей гайки, ввиду чего наблюдается смещение кулисы по причине неудовлетворительного крепления присутствующего здесь хомута.

Отметим еще одну немаловажную неполадку. Она состоит в том, что при достижении оборотами мотора значения 3000 в минуту происходит эффект дребезжания рычага. Здесь потребуется прибегнуть к укорачиванию втулки. Данная мера позволит снизить величину зазора, после чего ручка «оставит привычку» болтаться. Берем напильник, немного подтачиваем указанную втулку и смазываем узел. Теперь рычаг удерживается плотнее.

Для тех, у кого автомат

Если у вашей машины КПП автомат. Вам не помешает знание режимов, в которых может работать ваш автомат:

• P – Для парковки и пуска двигателя. Переключение в этот режим возможно только после полной остановки машины.
• R – Для движения назад. Переключение в этот режим так же возможно только после остановки машины и с нажатой педалью тормоза.
• N – Нейтраль. Когда двигатель полностью отключен от КПП.
• D – Движение вперед без ограничений переключения передач (чаще всего используемый режим работы КПП автомата).
• D3(S) – Пониженные передачи для преодоления подъемов и торможения двигателям на спусках.
• D2 – Режим для тяжелых условий (скользкая или горная дорога). Не переключаются передачи выше второй, то есть включаются только первая и вторая передачи.
• D1(L) – Движение происходит только на 1 передаче, используется на бездорожье по грязи, по снегу или льду, там где нужно ехать без перегазовок, а также для преодоления крутых подъемов.

Особенности механизма переключения

Если вспомнить устройство и принцип работы коробок передач ВАЗ для серии “Самара”, то механизм переключения в них был снизу и погружен в масляную ванну. После стоянки на морозе масло в коробке густело и передачи переключались очень-очень туго до прогрева двигателя и КПП. Внизу КПП устанавливались фиксаторы для вилки и штока задней передачи, датчик заднего хода, сальник выбора передач – каждый элемент был потенциальным источником течи масла. От этого помогали герметики, но радикально они проблему не решали. А в «АвтоВАЗе» решили – перенесли механизм вверх.

Новый механизм переключения в ВАЗ-1119 (“Калина”) представляет особой отдельный узел. Его можно установить и демонтировать без необходимости разборки КПП. Это отличное решение и полезно не только для быстрого и дешевого производства, что также оценили мастера по ремонту. Теперь ремонтировать механизм переключения стало гораздо проще. За счет применения селекторной решетки все передачи включаются гораздо точней. Есть в механизме и блокировка от включения задней передачи – задний ход доступен только из нейтральной.

Изюминка на торте, точнее в коробке, — это специальная селекторная пластина. Именно она повлияла на точность переключения передач. Пластина заменила собой стандартные раньше блокировки и возвратные пружины. Для разработки пластины потребовалось долго анализировать работу человека с селектором КПП. Усилие на рычаге рассчитывалось с помощью специального программного комплекса.

Интересные факты

Рассмотрим интересные факты, которые удалось узнать о новой коробке передач Лада Гранта:

• КПП ВАЗ-2181 не будет устанавливаться на Приору, поскольку конструкторы посчитали, что это будет не рентабельным переделывать всю конструкцию силовых агрегатов.
• Стоимость Лада Гранта и Калина 2 увеличилась на 5000-7000 руб. с внедрением новой КПП в автомобиль.
• Согласно отзывам автовладельцев, первые экземпляры КПП с тросовым приводом были не совсем удачными и имели достаточно много недоработок: вибрация становилась слышимой после 70-80 тыс. пробега, вой коробки, повышенный износ деталей и прочее. На основании этого, завод-изготовитель внес коррективы в конструкцию и улучшил характеристики, но у многих автовладельцев впечатление от КПП с тросовым приводом ВАЗ-2181 осталось негативное.
• Завод АВТОВаз продолжает разработку и модернизацию новой КПП, которая станет вторым поколение тросовых коробок передач. Устанавливать ее планируется на 2-е поколение Лада Гранта, которая сейчас идет в разработке. Конструкторы обещают, учесть опыт, полученный при разработке первого поколения и не допустить такой оплошности во второй раз.

Демонтаж и монтаж коробки передач

Обслуживание коробки передач предполагает, что механизм придётся снимать, менять его позицию. Перед этим необходимо установить на подъёмник само транспортное средство. Зажигание необходимо полностью выключить и обязательно пригодиться стояночный тормоз.

Как ремонтировать коробку передач? Для этого от аккумулятора отсоединяют клемму «минус». Капот необходимо открыть полностью. Об этом пишет любой справочник по ремонту КПП.

Крышка масляной горловины тоже демонтируется. Необходимо установить предыдущий элемент после того, как снят экран. Коробка переключения передач требует ослабления хомута, ответственного за фиксацию. От соответствующего датчика необходимо отсоединить шланг впускной трубы. Люфт рычага коробки передач требует таких же действий на практике. Затем надо отвернуть гайку воздухозаборника.

Ход ремонта далее зависит от конкретной неисправности.

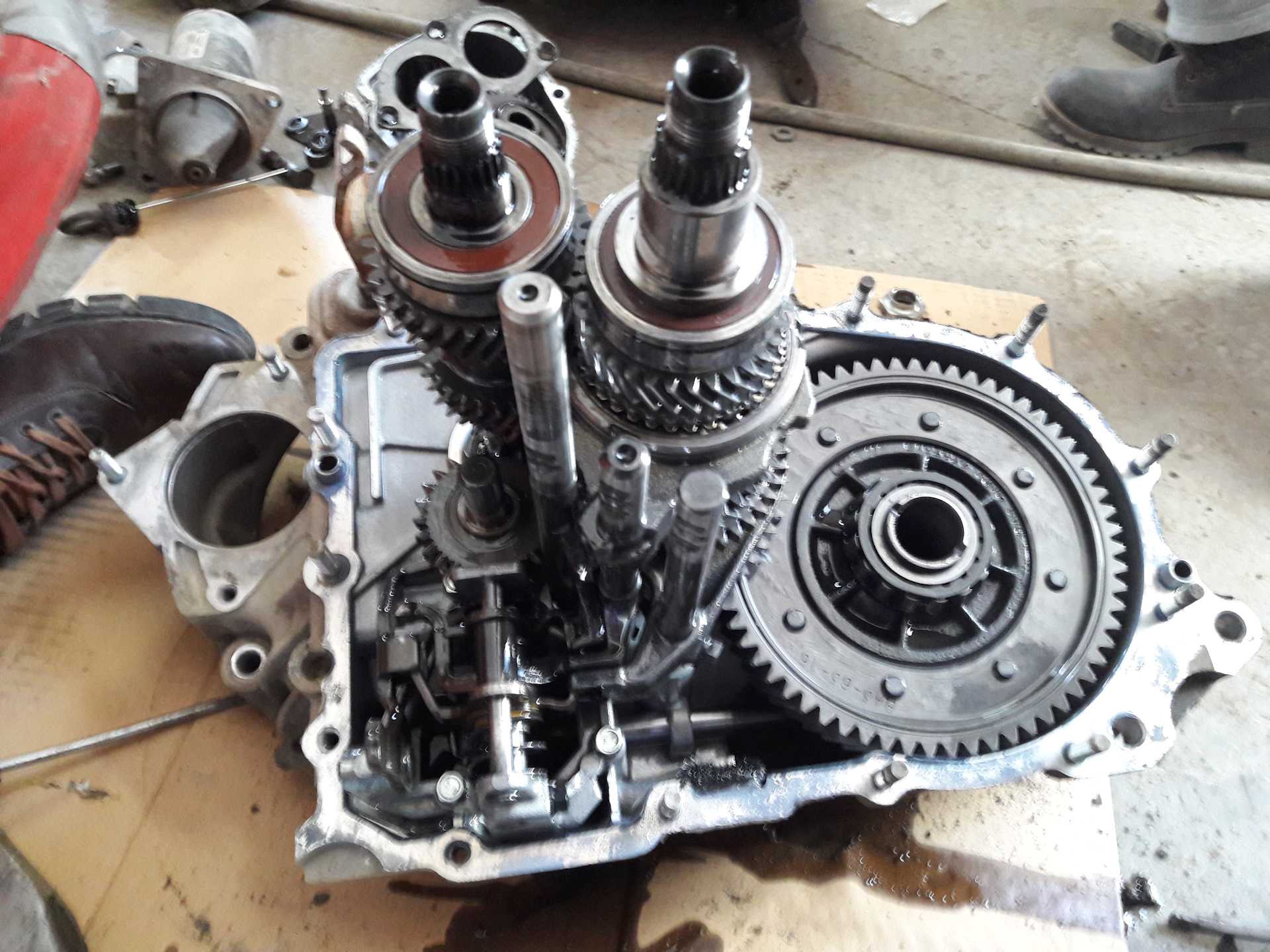

Коробка передач Лада Калина после демонтажа и разборки.

КПП можно установить на прежнее место после того, как ремонт 1 скорости будет завершён. На наружную поверхность соответствующей втулки в сцеплении наносится смазка ШРУС-4, очень тонким слоем. Это поможет и в том случае, когда болтается КПП. К поворотным кулакам отворачиваются болты фиксации пальцев.

Первичный и вторичный валы

КПП имеет двухвальную конструкцию. На каждой из передач, кроме задней, установлены синхронизаторы. Корпус механизма составной и состоит из картера сцепления, картера КПП, задней крышки. Детали картера изготовлены методом литья из легких алюминиевых сплавов. Вместо прокладок между элементами корпуса производитель использует герметик-прокладку. В отверстия пробки для залива масла установлен магнит, который призван задерживать мусор.

На первичном валу механизма установлен блок ведущих шестеренок, которые постоянно зацеплены с ведомыми шестеренками передних передач. Вторичный вал сделан полым. За счет полой структуры масло попадает в зону работы ведомых шестеренок. На вторичном валу установлена съемная шестерня главной передачи – шестеренка ведущая. Также на вторичном валу закреплены ведомые шестерни и синхронизаторы.

Валы вращаются на роликовых и шариковых подшипниках. Первые установлены спереди, а вторые — сзади. Подшипники надежно зафиксированы на каждом из валов. Радиальные зазоры для передних подшипников составляют не более 0,07 мм, а для задних – 0,04 мм. Для смазки используется маслозаборник, который подает масло к вторичному валу.

Ведомая шестеренка в коробке передач «Калины» закреплена на фланце коробки двухсателлитного дифференциала. Корпус КПП имеет сапун – он расположен сверху.

Заклинило рычаг КПП

В любом случае необходимо извлечь последний крепёжный элемент после того, как будет отвёрнута к кронштейну кузова гайка болта, фиксирующая левый рычаг подвески.

После этого останется только снять рычаг. Ещё один довольно важный элемент — вилка КПП, за её состоянием тоже надо следить.

В ёмкость нужно будет слить всё оставшееся масло. Кап ремонт КПП предполагает и выворачивания из шестерён полуосей дифференциала такой детали, как привод колёс. Заглушки ставятся на то место, где раньше были шестерни. После того как регулировка КПП закончена, обычно переходят к установке левой опоры подвески, кронштейнов задней части автомобиля.

Любые подобные работы, в том числе и ремонт вторичного вала, должны учитывать общую схему коробки передач, основной принцип её работы. Её содержит книга по ремонту коробки. То же самое касается функциональности составных элементов, иначе опора рычага КПП не может быть заменена, как и другие детали.

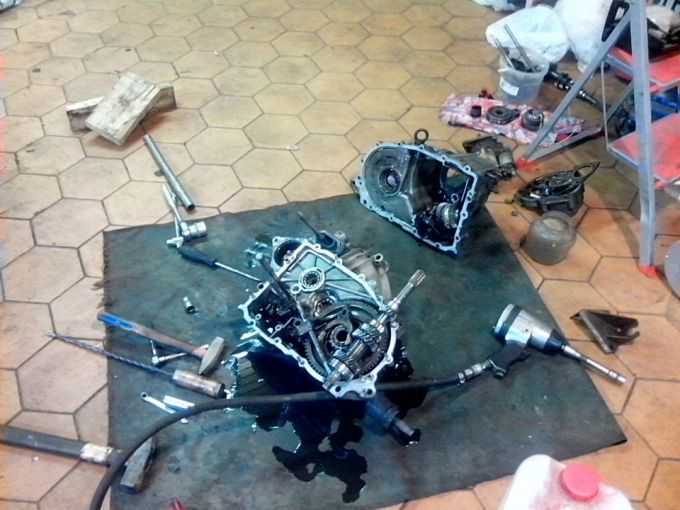

Демонтаж КПП Лада Калина на специализированной СТО.

Особенности ремонта полностью знакомы только настоящим профессионалам. Лучше доверить работу им, если нет должного опыта, некоторых практических навыков.

Необходимо полностью промыть механизм водой перед тем, как разбирать его, выявлять неисправность КПП. Проблемы при ремонте могут возникнуть, если не установить саму деталь на специальном стенде. Полностью демонтируется кронштейн, который отвечает за фиксацию троса сцепления, подвеску мотора.

Многие дают полезные советы по замене КПП ВАЗ. Согласно им, в любом случае понадобится снять заднюю крышку у картера.

Выявление и устранение проблем КПП

Обслуживание КПП предполагает снятие данного устройства из штатного места. Специально для этого машину требуется завести на смотровую яму или воспользоваться подъемником. Чтобы изъять коробку, требуется снять воздушный фильтр, стартер, брызговик, защиту с картера, привод с колес, опоры подвески, отсоединить реактивную тягу, приводы передних колес, болты и гайки крепления. Ремонт КПП может заключаться и в замене кулисы.

Во время диагностических работ проверяются все составляющие привода управления коробки передач, начиная от рычага переключения, заканчивая тягой управления

Внимание необходимо уделять вилке КПП. Данная составляющая деталь механизма переключения передач изготавливается из крепкого материала

Вилка имеет два разветвленных зубца и ось. При ее деформации следует осуществить замену детали.

Лада Калина своими руками может быть отремонтирована. В частности, одним из способов восстановления работоспособности КПП, является замена масла коробки. Самостоятельно определить уровень масла представляется возможным по контрольным меткам, которые нанесены на специальный указатель. Что касается использования трансмиссионной жидкости, то следует делать выбор в пользу горючего, которое не теряет своих свойств при широком диапазоне температур. В частности, это может быть масло 75W-90, 80W-85.

При ремонте коробки передач Калина используют специальные схемы. Это позволяет получить точное и полное представление об автомобильной системе. Усиливающийся шум, вой может быть и следствием того, что износились зубья шестерен. В редких случаях это связано с тем, что в коробке недостаточное количество масла.

Ликвидировать шум со стороны КПП возможно, если произвести замену подшипников. Ремонт КПП Калины может выражаться в осуществлении замены сальников внутренних шарниров. Если сальники износились, то из-за этого хозяин Лады столкнется с таким проявлением, как течь масла.

Снятие и установка коробки передач Lada Kalina 1117 2004 — 2013

Инструменты:

• Гаечный ключ рожковый 8 мм
• Гаечный ключ рожковый 10 мм
• Гаечный ключ рожковый 17 мм
• Гаечный ключ рожковый 19 мм
• Гаечный ключ накидной прямой 13 мм
• Гаечный ключ накидной прямой 19 мм
• Вороток под торцевую насадку
• Насадка на вороток 10 мм
• Насадка на вороток 13 мм
• Насадка на вороток 15 мм
• Насадка на вороток 17 мм
• Насадка на вороток 19 мм
• Насадка на вороток E-14
• Удлинитель для торцевых насадок
• Регулируемые упоры 2 шт.
• Отвертка крестовая средняя
• Отвертка плоская средняя

Детали и расходники:

• Деревянные бруски 2 шт.
• Смазка ШРУС-4
• Шпильки М12х1,25 мм 2 шт.
• Трансмиссионное масло
• Ветошь
• Емкость на 3.5 литра
• Воронка с надетым шлангом

Примечание:

Работу выполняем с помощником на смотровой канаве или эстакаде.

1. Сливаем масло из коробки передач, как описано здесь. Отсоединяем клемму провода от «минусового вывода аккумуляторной батареи. Снимаем воздушный фильтр, как описано здесь. Снимаем стартер, как описано здесь. Выводим поводок троса привода сцепления из паза рычага вилки вы­ключения сцепления, следуя инструкциям описанным здесь. Снимаем левый грязезащитный щи­ток силового агрегата, как описано здесь. Отсоединяем колод­ку проводов от соленоида блоки­ровки включения передачи заднего хода.

2. Отсоединяем колод­ку проводов от выключателя света задне­го хода.

3. Отсоединяем колод­ку проводов от датчи­ка скорости.

4. Ключом «на 10» отворачиваем три болта крепления нижней крышки картера сцепления.

5. Снимаем крышку картера сцепления.

6. Снимаем правый и левый приводы передних колес, как описано здесь. Накидным ключом «на 13» ослаб­ляем затяжку гайки стяжного бол­та хомута крепления тяги упра­вления к хвостовику шарнира штока переключателя передач. После чего отсоединяем тягу управления короб­кой передач.

7. Ключом «на 19» отворачиваем гайки двух болтов крепления кар­тера сцепления к картеру короб­ки передач (которые крепят так­же кронштейн реактивной тяги), удерживая болты от проворачи­вания головкой того же размера.

8. Отводим реактивную тягу с кронштейном от коробки передач.

9. Отсоединяем пластмассовый дер­жатель троса привода дроссель­ной заслонки от кронштейна ко­робки передач.

10. Головкой «на 13» отворачиваем болт крепления кронштейна ка­тушки зажигания к картеру сцеп­ления.

11. Головкой «на 19» отворачиваем два верхних болта крепления ко­робки передач к блоку цилин­дров, которые одновременно кре­пят кронштейн с держателями троса привода дроссельной за­слонки и жгута проводов. Передний болт (по направлению дви­жения автомобиля) короче заднего. Отводим кронштейн с тросом и жгутом проводов от коробки пе­редач.

12. Снимаем левую растяжку передней подвески, как описан здесь. Устанавливаем через деревянные бруски под поддон картера двигателя и картера коробки передач регулируемые упоры.

13. Накидным ключом «на 19» отворачиваем гайку нижнего заднего крепления коробки передач к блоку цилиндров.

14. Головкой «на 19» отворачиваем болт нижнего переднего крепле­ния коробки передач к блоку ци­линдров.

15. Головкой «Е-14» отворачиваем два винта крепления кронштейна передней левой опоры силового агрегата к опоре.

Выявление и устранение проблем КПП

Обслуживание КПП предполагает снятие данного устройства из штатного места. Специально для этого машину требуется завести на смотровую яму или воспользоваться подъемником. Чтобы изъять коробку, требуется снять воздушный фильтр, стартер, брызговик, защиту с картера, привод с колес, опоры подвески, отсоединить реактивную тягу, приводы передних колес, болты и гайки крепления. Ремонт КПП может заключаться и в замене кулисы.

Во время диагностических работ проверяются все составляющие привода управления коробки передач, начиная от рычага переключения, заканчивая тягой управления

Внимание необходимо уделять вилке КПП. Данная составляющая деталь механизма переключения передач изготавливается из крепкого материала

Вилка имеет два разветвленных зубца и ось. При ее деформации следует осуществить замену детали.

Лада Калина своими руками может быть отремонтирована. В частности, одним из способов восстановления работоспособности КПП, является замена масла коробки. Самостоятельно определить уровень масла представляется возможным по контрольным меткам, которые нанесены на специальный указатель. Что касается использования трансмиссионной жидкости, то следует делать выбор в пользу горючего, которое не теряет своих свойств при широком диапазоне температур. В частности, это может быть масло 75W-90, 80W-85.

Ликвидировать шум со стороны КПП возможно, если произвести замену подшипников. Ремонт КПП Калины может выражаться в осуществлении замены сальников внутренних шарниров. Если сальники износились, то из-за этого хозяин Лады столкнется с таким проявлением, как течь масла.

Устройство и отличия КПП с тросовым приводом

В отличии от обычной коробки передач, коробка с тросовым приводом получила некоторые улучшения и модернизации.

КПП ВАЗ-2181 с тросовым приводом

Для того чтобы понимать, как всё устроено, сравним стандартную КПП с маркировкой ВАЗ-2180 и новую ВАЗ-2181:

• Для уменьшения вибрации издаваемые коробкой передач с тяговым приводом были установлены тросы от производителя Atsumitec.
• Чтобы уменьшить усилие для переключения 1 и 2 передачи производитель установил многоконусные синхронизаторы.
• Увеличился размер сцепления до 215 мм.
• В связи с изменением трансмиссионной конструкции, стартер пришлось расположить вдоль мотора, а не КПП.
• Для облегчения переключения передач пришлось уменьшить угол скоса зубьев синхронизатора со 125 градусов до 100.
• Для устранения течи масла конструкторы перенесли механизм выбора передачи наверх. Но, этот нюанс дал толчок к разработке новой схемы переключения и изменения конструкции.
• Уменьшился объем заливаемого смазочного материала с 3,3 л до 2,2 л.
• Установлена селекторная пластина, которая позволяет более четко переключать передачи.
• Совершен переход с минерального масла на полусинтетическое.
• Чтобы случайно не включить задний ход была разработана специальная блокировка.

Основные элементы и комплектующие, которые сходят в устройство новой КПП можно увидеть на рисунках ниже:

Схема коробки передач и расшифровка основных её элементов

1. ведущая шестерня главной передачи;
2. вторичный вал;
3. первичный вал;
4. вилка включения пятой передачи;
5. вилка включения третьей и четвертой передач;
6. выключатель фонарей заднего хода;
7. картер сцепления;
8. механизм переключения передач;
9. центральный фиксатор.

Устройство синхронизаторов коробки ВАЗ -2181

1 – шестерня первой передачи; 2 – промежуточные кольца; 3 – блокирующее кольцо; 4 – муфта синхронизатора; 5 – ступица муфты синхронизатора; 6 – фиксатор; 7 – шестерня второй передачи.

1 – рычаги выбора передач; 2 – штифт селекторной решетки; 3 – селекторная решетка; 4 – механизм блокировки заднего хода; 5 – центральная трехмерная пластина.

Полный вид КПП с тросовым приводом

Таким образом, завод-изготовитель решил улучшить и модернизировать коробку переключения передач, которая была не надежная и имела достаточно много проблем. За счет новой улучшенной системы была уменьшена вибрация по кузову и ручки КПП. Передачи включатся, начали более четко, и пропали огромные люфты.

Устройство и отличия КПП с тросовым приводом

В отличии от обычной коробки передач, коробка с тросовым приводом получила некоторые улучшения и модернизации.

КПП ВАЗ-2181 с тросовым приводом

Для того чтобы понимать, как всё устроено, сравним стандартную КПП с маркировкой ВАЗ-2180 и новую ВАЗ-2181:

• Для уменьшения вибрации издаваемые коробкой передач с тяговым приводом были установлены тросы от производителя Atsumitec.
• Чтобы уменьшить усилие для переключения 1 и 2 передачи производитель установил многоконусные синхронизаторы.
• Увеличился размер сцепления до 215 мм.
• В связи с изменением трансмиссионной конструкции, стартер пришлось расположить вдоль мотора, а не КПП.
• Для облегчения переключения передач пришлось уменьшить угол скоса зубьев синхронизатора со 125 градусов до 100.
• Для устранения течи масла конструкторы перенесли механизм выбора передачи наверх. Но, этот нюанс дал толчок к разработке новой схемы переключения и изменения конструкции.
• Уменьшился объем заливаемого смазочного материала с 3,3 л до 2,2 л.
• Установлена селекторная пластина, которая позволяет более четко переключать передачи.
• Совершен переход с минерального масла на полусинтетическое.
• Чтобы случайно не включить задний ход была разработана специальная блокировка.

Основные элементы и комплектующие, которые сходят в устройство новой КПП можно увидеть на рисунках ниже:

Схема коробки передач и расшифровка основных её элементов

1. ведущая шестерня главной передачи;
2. вторичный вал;
3. первичный вал;
4. вилка включения пятой передачи;
5. вилка включения третьей и четвертой передач;
6. выключатель фонарей заднего хода;
7. картер сцепления;
8. механизм переключения передач;
9. центральный фиксатор.

Устройство синхронизаторов коробки ВАЗ -2181

1 – шестерня первой передачи; 2 – промежуточные кольца; 3 – блокирующее кольцо; 4 – муфта синхронизатора; 5 – ступица муфты синхронизатора; 6 – фиксатор; 7 – шестерня второй передачи.

Механизм выбора передач

1 – рычаги выбора передач; 2 – штифт селекторной решетки; 3 – селекторная решетка; 4 – механизм блокировки заднего хода; 5 – центральная трехмерная пластина.

Полный вид КПП с тросовым приводом

Таким образом, завод-изготовитель решил улучшить и модернизировать коробку переключения передач, которая была не надежная и имела достаточно много проблем. За счет новой улучшенной системы была уменьшена вибрация по кузову и ручки КПП. Передачи включатся, начали более четко, и пропали огромные люфты.

Ремонт, особенности и технические характеристики

Внутри машины ВАЗ 21118, как и любой другой, всегда стоит коробка передач. У такой модели, как Калина 1118, это устройство представляет собой конструкцию механического типа, которая снабжается одной ступенью заднего хода, а также 5 ступенями переднего.

Коробка переключения передач от Лада Калина.

В Lada Kalina коробка передач объединяется конструктивно с дифференциалом, основной передачей. Ремонт дифференциала КПП тоже должен учитывать это.

В виде трёх алюминиевых медных картера представлен сам корпус механизма у машины ВАЗ Калина:

Между ними наносят специальные герметики, когда осуществляется сборка, ремонт коробки передач.
