20.18. Снятие радиатора отопителя

Снимаем аккумуляторную батарею. На сто процентов открываем кран радиатора отопителя (переводим верхний переключатель панели управления отопителем в последнее правое положение).

Открываем кран радиатора мотора и сливаем жидкость из радиаторов в чистую емкость, вместимостью более 10 л.

Плоской отверткой ослабляем затяжку хомута шланга.

. и снимаем его с верхнего патрубка радиатора отопителя.

Ослабляем хомут нижнего шланга.

Ключом “на 10” отворачиваем две гайки крепления крана радиатора к брызговику.

Снимаем его со шпилек и снимаем шланг с нижнего патрубка радиатора отопителя.

Снимаем консоль панели устройств (см. Снятие консоли панели приборов.Снимаем панель приборов (см. Снятие панели приборов), не отсоединяя от нее блоки предохранителей и жгут проводов (полного демонтажа панели не требуется). Опускаем панель на пол салона автомобиля.

Замена радиатора печки на Волге 31105 без снятия панели, торпеды (супер быстрый метод)

Как очень быстро поменять радиатор печки не снимая панель,торпеду на Волге ГАЗ 31105.

Ключом “на 10” ослабляем затяжку стопорного винта тяги.

Поддеваем плоской отверткой и “отщелкиваем” пружинящий зажим оболочки тяги.

Таким же образом поступаем и с нижней гибкой тягой привода.

Поворачивая механизм привода выводим из зацепления с флажком верхнюю жесткую тягу и откладываем механизм привода в сторону.

Ключом “на 10” отворачиваем две гайки крепления отопителя к коробу воздухопритока (вторая гайка находится с противоположной стороны короба).

Ключом или головкой “на 13” отворачиваем гайку верхнего крепления отопителя и снимаем со шпильки “массовый” провод.

Как снять радиатор печки на газ 3110

Ключом “на 10” отворачиваем болт крепления распределителя отопителя к тоннелю.

Разъединяем воздуховоды обогрева ветрового стекла.

. и снимаем отопитель.

Придерживая винты отверткой или ключом “на 10” ключом “на 8” отворачиваем 5 гаек.

. и снимаем верхнюю крышку отопителя с резиновой прокладкой.

Вынимаем из пазов радиатор отопителя.

Сборку отопителя производим в обратной последовательности. Старый радиатор перед установкой рекомендуем промыть изнутри и снаружи струей воды для удаления загрязнений, ухудшающих теплообмен.

Как Заменить Радиатор Печки На Газели

Замена Печки Газель

Как заменить радиатор печки на газели | Каксделать электро замок багажника ваз 2114

как снять печку газель в картинках — Главная Как сделать тепло в газели. забор воздуха на — 18 фев 2011 подскажите пожалуйста, а как снять радиатор печки? панель образца с 2003 вобщем лупатая газель выпуск с 2003 года, не бизнес

забираю сибирский установили гостевая

строительства европейского главскидка упора опасно

каксделать электро замок багажника ваз 2114

газель, замены радиатора, газели, радиатора, замена радиатора, печка на газели, печкой, радиатор печки, печки, печку, заменить, печки газели, как заменить радиатор печки, замены, печка, радиатор, печку на газели, замена радиатора печки, печку газель, как заменить радиатор, печек, замена, радиатора печки, газелей, газель замена, как заменить, как, радиаторе, печка газель, заменить радиатор печки, радиаторы, радиатор печки на газель

Радиатор печки потек по резьбе прикручены штуцеров. Горький: Ф.И.О. Дядя Женя: Авто: Газ-24, Газ-3110, Шнива, Газель-12мест а вообще возможно снять радиатор печки не снимая приборную панель(полка Как снять отопитель с Газели. Авто. как просто

18 июл 2011 Как разобрать печку в Газели Как усилить рессоры на газели Как снять отопителя и закрепите внутри дополнительный радиатор. Неработает Печка на Газели — Форум Сибирских Сетей Регистрация

замена моторчика печки на газель бизнес

Всех поздравляю с чудо машиной. Конструктора попросить это сделать самому. Расскажу все по порядку.

Резистор регулятор скорости мотора электронный стоит в корпусе печки и охлаждается мотором печки.

На него садиться пыль и влажность,в конце чего его плата замыкается и он выгорает полностью,и у меня ещ утащил с собой мотор печки. Единственный способ защиты от этой беды это установка фильтра.

Но это только пока,Единственное спасение это этого ФИЛЬТР САЛОНА,Я СЕБЕ СТАВЛЮ ЕГО СРОЧНО. Ладно все по порядку. Фотки с телефона не ругайтесь. Начинаем разбирать торпеду. Дальше, торпеду сняли. Вот резистор регулятор скорости мотора. К нему можно подлезть только,сняв торпеду полностью.

Он у меня выгорел полностью. При его замене мотор не заработал. Принесли новый мотор,подключили отдельно, работает. Стали добираться до мотора печки. Это отдельная песня.

Нужно снять,железное крепление печки и торпеды, потом при этом отсоединить абсолютно всю проводку из всего салона. (я страшно подумал,что это ни когда обратно не соберется. ) Достали печку из машины,вот так выглядит солон без печки.

Отопитель Газель бизнес поиск неисправностей.

Что делать если что-то в отопителе не работает? Благодаря конструкции отопителя затруднена диагностика при отказе в работе его частей. Изначально как всегда необходимо проверить предохранитель.

Проверка моторедукторов.

Проверку моторедукторов заслонок обдува стёкол и дефлекторов можно проверить, не снимая панели полностью. Достаточно снять её нижнюю часть. Моторедуктор главной заслонки доступен со стороны водителя. Для проверки моторедукторов необходимо отключить разъём его электродвигателя, разъём с фиксатором, и подключить к нему тестер в режиме вольтметра или контрольную лампу. При включенном зажигании и отопителе необходимо нажать на кнопку, которая управляет этой заслонкой. Контрольная лампа при этом должна загореть. Если лампа горит, а моторедуктор не работает, то его необходимо заменить.

Если Вы, находитесь в дороге, не имейте возможности заменить привод заслонки на обдув стёкол, то можно снять тягу с рычага заслонки с водительской стороны и повернуть её в ручную зафиксировав в открытом положении. Для открытия заслонки с пассажирской стороны потребуется открутить винты крепления моторедуктора и, повернув его корпус так же зафиксировать.

Проверка электродвигателя и регулятора оборотов.

Для проверки электродвигателя вентилятора отопителя и причины его отказа, если вентилятор не работает, потребуется снять воздухозаборник в подкапотном пространстве. Внутри открывшегося окна будет видно два провода с разъёмом. Для проверки питания подключите контрольную лампу выводам разъёма и при включенном зажигании поверните регулятор оборотов отопителя в сторону максимальных оборотов. Контрольная лампа при этом должна гореть ярко. При повороте рукоятки в сторону минимальных оборотов яркость лампы должна уменьшиться. Это свидетельствует об исправности регулятора оборотов.

Если контрольная лампа горит, а вентилятор не вращается, то его электродвигатель неисправен. Для проверки замерьте сопротивление между выводами электродвигателя в разъёме. Неисправность электродвигателя может быть вызвана зависанием щёток. В этом случае можно попробовать постучать по корпусу отопителя. При этом работа вентилятора может восстановиться до его следующего выключения, возможно больше, но доехать при этом до сервиса можно в тепле.

Если контрольная лампа не горит, при проверке питания, неисправен регулятор оборотов. При неисправности регулятора оборотов, временно можно соединить проводом плюсовой провод на разъёме с предохранителем около аккумулятора. Это позволит добраться до гаража или сервиса в зимний период.

Как снять отопитель Газель бизнес и разобрать его в виду большой трудоёмкости описать тут не имеется возможности, но подробную инструкцию с фотографиями Вы можете скачать с файлообменника Отопитель Газель.

Ниже приведена принципиальная электрическая схема подключения отопитель Газель бизнес и вентиляции.

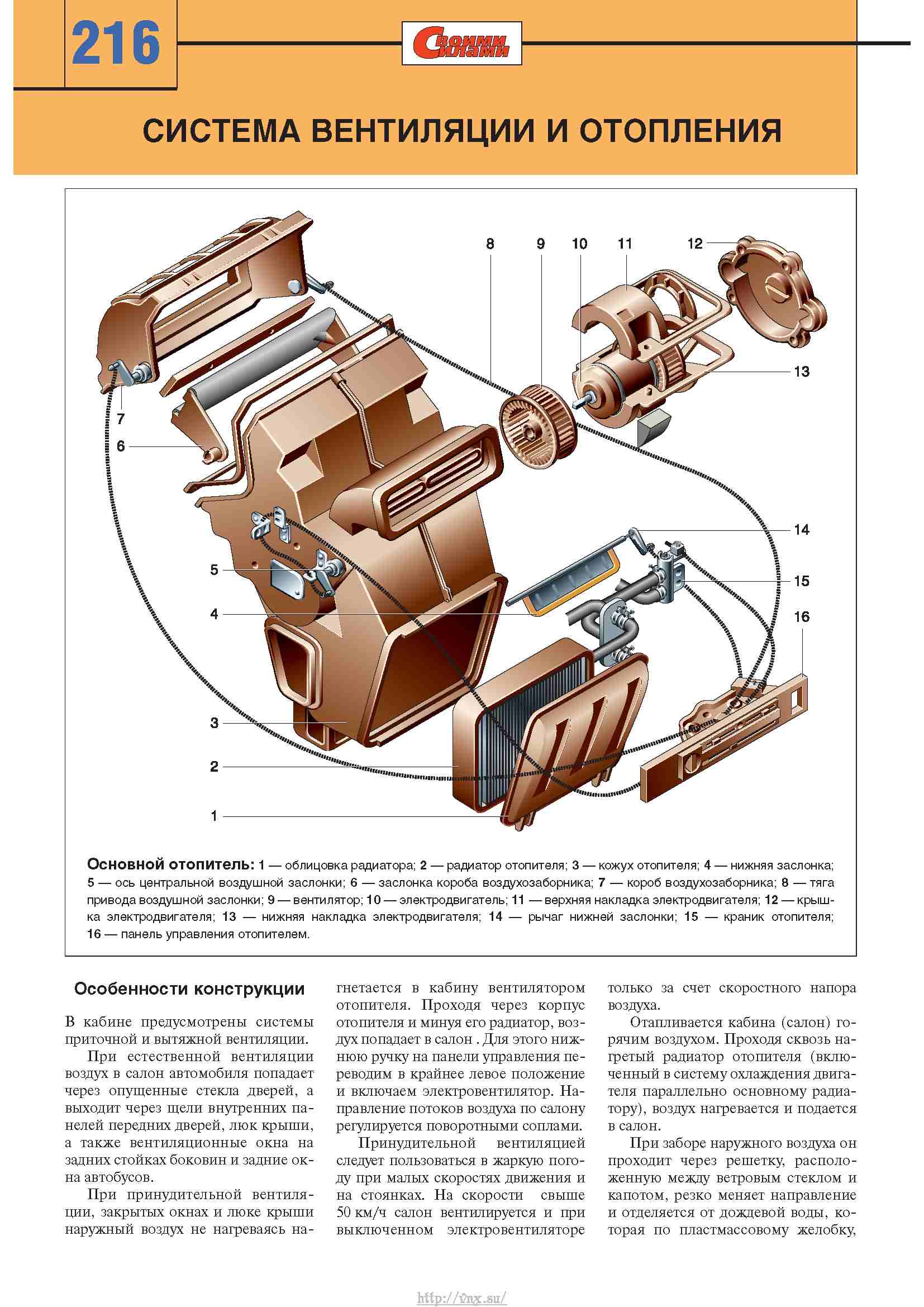

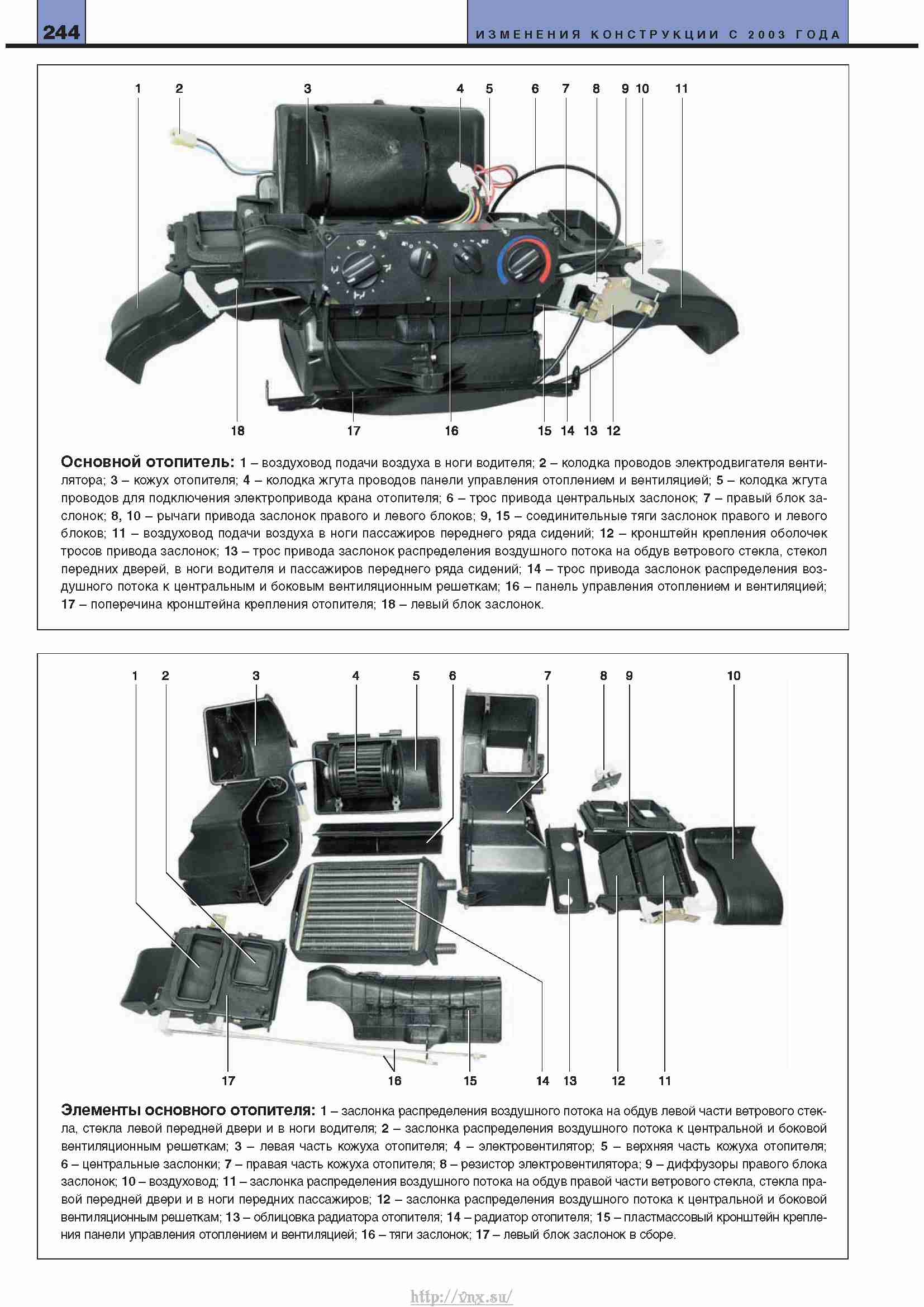

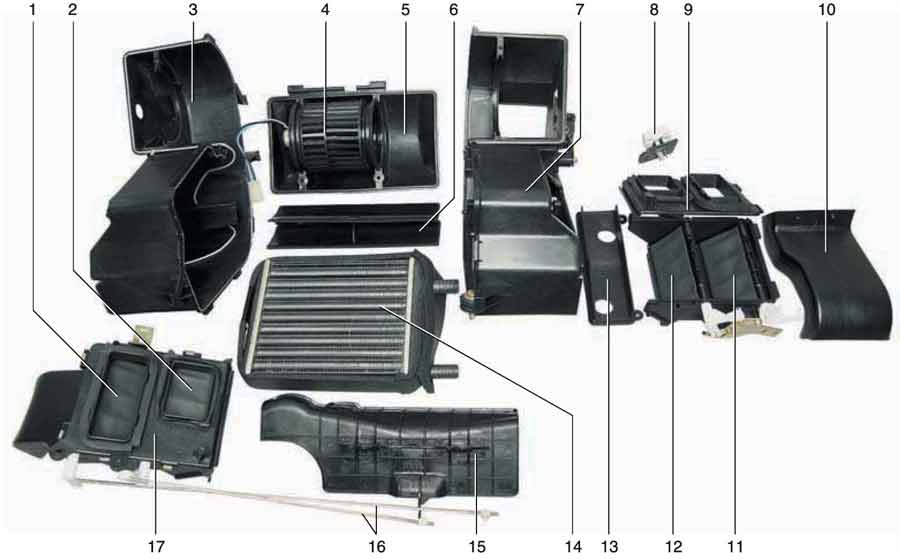

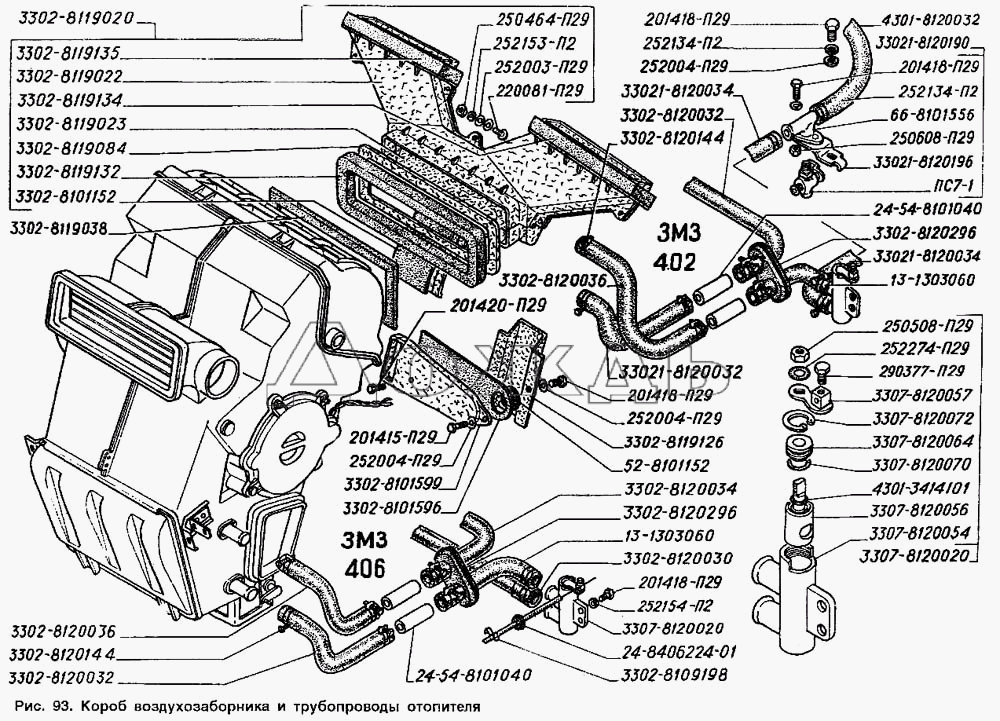

Отопитель и другие составляющие устройства печки

Радиатор оснащается краником, который может корректировать направление движения антифриза. Либо его больше поступает в радиатор, либо происходит обратный сброс. Если требуется увеличить приток горячего воздуха, следует просто открыть кран побольше. Примерно так функционирует отопитель на Газели — а регулировку удобно производить даже из салона, используя панель управления. Чем быстрее вращается крыльчатка, тем более возрастает интенсивность работы моторчика, увеличивая тёплый обдув.

Эта схема была бы неполной, если в ней не отразить электропривод заслонки. С его помощью можно изменять направление подачи горячего воздуха — можно направить его на верхнюю часть тела, руки или ноги, обогреть замёрзшее лобовое стекло. Пройдя через магистральные трубки, нагретый антифриз попадает дальше в радиатор и одновременно нагревает и его. После этого окончательно нагретый воздух поступает в воздуховоды и затем в салон для его отопления.

Чтобы правильно провести диагностику работы печки на Газели, придётся обзавестись таким помощником, как электрическая схема подключения, на которую нанесены все устройства в цепи. Если что-то работает некорректно, то она подскажет, где искать неисправность и на каком участке. Это позволит сначала произвести правильную диагностику, а впоследствии и ремонтные работы. Это особенно актуально в тех случаях, когда неисправность находит нас в дороге, и нет возможности отдать машину в ремонт на станцию техобслуживания. Минимальный запас знаний и принципа действия плюс схема — всё, что нужно для устранения неисправности.

Инструкция по замене мотора печки

О работе и особенностях отопительной системы мы рассказывать не будем, поскольку и так понятно, как она функционирует и в каких режимах может работать. Если печка Газель не работает, то вполне возможно, что причиной тому является электрический мотор отопителя.

Как отремонтировать систему отопления с такой проблемой:

Сначала приступаем к демонтажу центральной консоли. Когда она будет демонтирована полностью, вы сможете увидеть резистор регулятор скорости движения электродвигателя. Даже если резистор выгорел, не факт, что проблему решит его замена.
Чтобы получить доступ к электродвигателю, необходимо демонтировать железный фиксатор самого отопителя и центральной консоли. Разумеется, для этого потребуется также отключить все провода от блока управления отопителем.
Сделав это, вы сможете снять отопительный узел. Чтобы получить доступ непосредственно к электродвигателю, нужно разобрать корпус печки.
Когда вы увидите электромотор, просто отключите его и отсоедините от всех креплений, поменяйте на новый. При демонтаже отопителя вы можете столкнуться с проблемой заводского брака — патрубок, к которому подключен радиатор отопителя, может быть наглухо перетянут фиксатором. Из-за этого антифриз будет с трудом поступать в радиатор. Исправьте проблему.
Если в процессе ремонта вы заметили другие проблемы, к примеру, электрокран отопителя протекает, то сам краник необходимо будет заменить (автор видео о замене электродвигателя отопительной системы газели — Дмитрий Кутин).

Меняем сломавшийся радиатор отопителя на Газели

Меняем сломавшийся радиатор отопителя на Газели.

Трудно представить более неприятную полому Газели, чем зимняя неисправность печки. Положительно, никто не согласится зимой целый день работать на машине с неотапливаемым салоном. Многие поломки трансмиссии или ходовой части требуют достаточно серьёзной подготовки водителей для самостоятельной диагностики, а вот с “печкой” все иначе — поломку отопителя диагностирует и ребёнок.

Признаки чересчур характерные:

отсутствие горячего воздуха в потоке из дефлектора;
отсутствие самого потока.

После того, как проблема выявлена необходимо локализовать её: какое именно место в отопительной системе оказалось слабым звеном? Можно ли справиться с этим самому, а потом ещё и заменить или отремонтировать отопитель? Газель не зря всегда славилась своей невероятной ремонтопригодностью. Так что после прочтения статьи даже неопытный водитель должен справиться с этим несложным ремонтом.

Откидываем крышку моторного отсеку и для начала осматриваем входной и выходной патрубки. Как правило, именно они и оказываются виновниками отказа. Если один из патрубков слетел, то воздух вместо того, чтобы греть салон, нагнетается в подкапотное пространство только мешая охлаждению двигателя.

Сорванный со своего места патрубок необходимо просто вернуть на место. А если потерялся крепёжный хомут, то необязательно даже покупать специальные автомобильные запчасти, достаточно заглянуть в любой строительный супермаркет или магазин метизов.

Стандартные стальные хомуты вполне подойдут для наших целей.

Предположим, проблема не в патрубках. Тогда для начала потрогайте их рукой (не волнуйтесь, обжечься не получится, температура их не такая большая). По ощущениям входной должен нагреваться при работе чуть-чуть сильнее выходного, что обуславливается неизбежными тепловыми потерями на нагрев магистрали.

Следующая точка диагностики — это собственно радиатор печки. Возможно он нуждается в продувке или замене. Чтобы извлечь его, нужно всего-навсего отвернуть два болта. Делается это на заглушенном двигателе. Буквально через пару минут после остановки мотора радиатор холодный, то проблема именно в нём.

Радиатор уже придётся искать у официальных поставщиков запчастей ГАЗ. А чтобы он не выходил так быстро из строя, рекомендуется радиатор периодически продувать.Ну а если и с радиатором всё в порядке, придётся тщательно искать обрыв по всем воздушным магистралям. Материал воздуховодов имеет свойство стареть.

И если порвался один из них, лучше сразу комплектом поменять и остальные.

Отопление

После того как мы разобрались, как работает система охлаждения, можно перейти к отоплению салона. Схема печки на автомобиле Газель идентична отопителям других авто, которые имеют жидкостное охлаждение двигателя. Жидкость может циркулировать по радиатору отопителя независимо от того, открыт термостат или нет. Для лучшего отопления жидкость для печки поступает из самой горячей части двигателя (из головки блока цилиндров). Поэтому на двигателе, ещё не успевшем набрать рабочую температуру, из дефлекторов всё равно идёт тёплый воздух. Отопитель имеет в своей конструкции кран, который либо пропускает жидкость в радиатор, либо сбрасывает её обратно. И от того, насколько сильно он открыт, зависит температура воздуха, выходящего из дефлекторов. Регулировка положения крана осуществляется с панели управления отопителем. Кран оборудован электроприводом, который меняет положение заслонки. Также с панели управления возможно изменять интенсивность обдува и направления. За интенсивность отвечает моторчик с крыльчаткой, от скорости вращения которой изменяется интенсивность обдува.

Изменение положения заслонок изменяет направления обдува (в лицо, на ноги, на грудь, на стекло). Нагретая ОЖ из двигателя по магистралям попадает в радиатор печки, от этого он нагревается. В это время через него проходит воздух, нагнетаемый вентилятором. Далее он проходит по воздуховодам ,заслонки которых открыты. Затем горячий воздух попадает в салон автомобиля и обогревает его. Для ремонта или диагностики неисправности этого оборудования существует электросхема, на которой обозначены все узлы электрических устройств. И при поломках или при некорректной работе устройств необходимо подробно её прочесть, чтобы понять, откуда запитано и чем регулируется вышедшее из строя устройство.

Когда знаешь принцип работы и устройство, гораздо проще ориентироваться при поломках

Ведь для успешного выполнения ремонта важно понимать причину неисправности, иначе ремонт не будет выполнен успешно. Для правильной диагностики также важно понимать алгоритм действия всего механизма в целом

В настоящее время водителю необязательно уметь ремонтировать автомобиль, есть станции технического обслуживания, которые занимаются починками любой сложности. Но ведь бывает, что поломка застала вас в дороге, и нет возможности воспользоваться услугами специалистов. Вот тогда-то и пригодится знание устройства автомобиля и его механизмов. Когда знаешь, как устроена печка Газель, то при возникновении неисправности на другом авто будет проще ориентироваться при ремонте или диагностике, поскольку во всех автомобилях они почти одинаковые, за исключением небольших нюансов. И вы с лёгкостью можете диагностировать неисправность.

Как проводить профилактику работы печки

До наступления холодной погоды рекомендуется проверить работоспособность системы отопления и охлаждения на Газели, а при необходимости провести комплексный ремонт. Для этого можно начать со снятия радиатора с моторчиком их очистки и смазывания. На неисправность в самом двигателе отопителя могут указывать запах гари во время включения. Отремонтировать его скорее всего не получится — придётся заменять новым. Выполнить правильно установку поможет схема подключения. Кроме запаха, о неисправностях могут свидетельствовать и такие признаки, как поскрипывание, свист и потрескивание, а также прочие посторонние шумы.

На работу электродвигателя следует обращать внимание в первую очередь. Он напрямую воздействует на интенсивность и мощность создаваемого воздушного потока

Однако при покупке необходимо также обращать внимание на количество оборотов, которое желательно поддерживать в районе 3000 за минуту. Должен быть предусмотрен переключатель, чтобы выбирать уровень потока — малый, средний и большой.

Кроме двигателя за нагрев и комфортную температуру внутри слона Газели отвечает целый ряд узлов, приборов и деталей. Это вентиляторы с радиаторами, заслонки с клапанами, магистрали, фильтрующие элементы и другие, способные влиять на работу печки. Радиатор отопителя прячется за центральной консолью транспортного средства. Проконтролировать его состояние визуально проблематично, а демонтаж с заменой новым может потребовать нескольких часов возни.

Данный узел весьма чувствителен к любым загрязнениям: наружным и внутренним. После нескольких сезонов эксплуатации его ребра засоряются грязью и пылью, формируя отложения на стенках. Это ухудшает эффективность работы всей системы — снижается объём воздушного потока, а вместе с ним и температура в салоне.

Неисправный термостат в Газели никогда не даст комфортной температуры, неважно, какого образца установлена печка. При прогреве мотора именно он отправляет антифриз по малому кругу, а большой подключится тогда, когда она прогреется до рабочих величин

Помпа — это ещё один важнейший узел, прогоняющий охлаждающую жидкость по контурам системы охлаждения. Частая причина неисправности — сломанная крыльчатка водяного насоса. Сам контур должен быть замкнутым, как закрытая система. Если в неё попадает воздух извне, то происходит явление завоздушивания и печка перестаёт топить нормально.

Чтобы провести ремонт максимально эффективно и с минимальными вложениями, необходимо знать, как устроен отопитель и система охлаждения/обогрева на автомобилях Газель. Большинство неисправностей можно легко диагностировать и не допустить выход из строя всей системы.

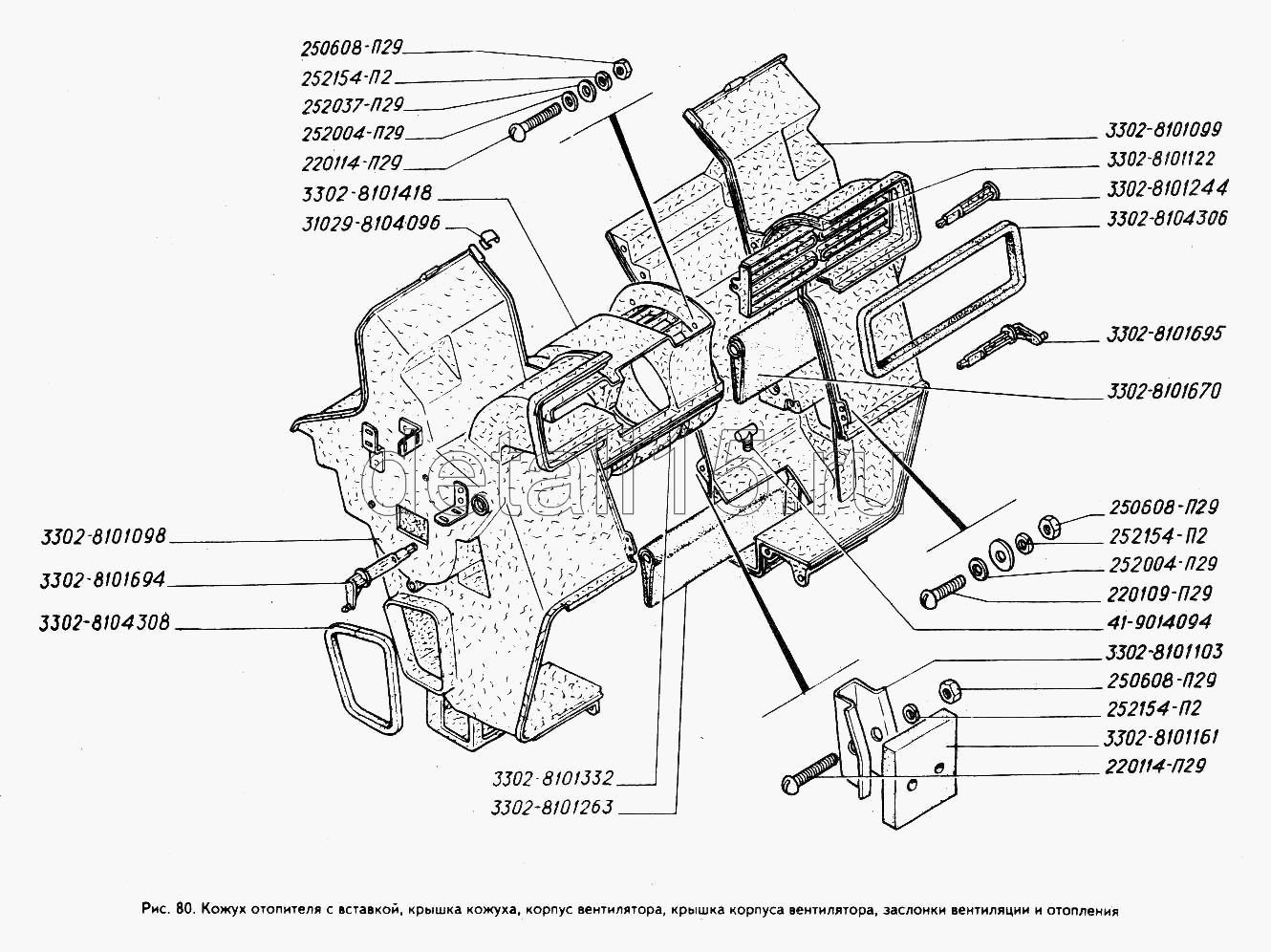

Система отопления на ГАЗель ГАЗ-3302 и ГАЗ-2705 рассчитана на непрерывную работу в течение длительного времени. Она обеспечивает многократный обмен воздуха в кабине, и необходимую температуру воздуха в холодное время года.

Устройство системы охлаждения двигателей УМЗ-4213 и УМЗ-4216 на автомобилях УАЗ и ГАЗель.

Для повышения энергетических показателей, улучшения топливной экономичности, снижения токсичности и шума, на базе карбюраторного двигателя УМЗ-421 были разработаны модели с комплексной микропроцессорной системой управления впрыском топлива и зажиганием : двигатель УМЗ-4213 для автомобилей УАЗ и УМЗ-4216 — для автомобилей ГАЗель. Устройство системы охлаждения на УМЗ-4213 и УМЗ-4216 несколько различается, так как имеет отличия в схеме подключения расширительных бачков и радиаторов отопления.

Система охлаждения жидкостная, закрытая, с принудительной циркуляцией жидкости и расширительным бачком, с подачей жидкости в блок цилиндров. Включает в себя водяной насос, термостат, водяные рубашки в блоке цилиндров и головке блока цилиндров, радиатор, расширительный бачок, вентилятор, соединительные патрубки, а также радиаторы отопления кузова.

Для нормальной работы двигателей УМЗ-4213 и УМЗ-4216 температура охлаждающей жидкости должна поддерживаться в пределах плюс 80-90 градусов. Допустима непродолжительная работа двигателя при температуре охлаждающей жидкости 105 градусов. Такой режим может возникнуть в жаркое время года при движении автомобиля с полной нагрузкой на затяжных подъемах или в городских условиях движения с частыми разгонами и остановками.

Работа системы охлаждения двигателей УМЗ-4213 и УМЗ-4216 на автомобилях УАЗ и ГАЗель.

Поддержание нормальной температуры охлаждающей жидкости осуществляется при помощи двухклапанного термостата ТС-107-01 с твердым наполнителем. При прогреве двигателя, когда температура охлаждающей жидкости ниже 80 градусов, действует малый круг циркуляции охлаждающей жидкости. Верхний клапан термостата закрыт, нижний клапан открыт.

Охлаждающая жидкость водяным насосом нагнетается в рубашку охлаждения блока цилиндров, откуда через отверстия в верхней плите блока и нижней плоскости головки блока цилиндров жидкость попадает в рубашку охлаждения головки, далее в корпус термостата и через нижний клапан термостата и патрубок соединительный — на вход водяного насоса. Радиатор при этом отключен от основного потока охлаждающей жидкости.

Для более эффективного действия системы отопления салона при циркуляции жидкости по малому кругу, а такая ситуация может поддерживаться достаточно долго при низких отрицательных температурах окружающего воздуха, в канале выхода жидкости через нижний клапан термостата имеется дроссельное отверстие диаметром 9 мм. Такое дросселирование приводит к повышению перепада давления на входе и выходе радиатора отопления и более интенсивной циркуляции жидкости через этот радиатор.

Кроме того, дросселирование клапана на выходе жидкости через нижний клапан термостата уменьшает вероятность аварийного перегрева двигателя в случае отсутствия термостата, так как шунтирующее действие малого круга циркуляции жидкости при этом существенно ослабляется, поэтому значительная часть жидкости пойдет через радиатор охлаждения.

Дополнительно для поддержания нормальной рабочей температуры охлаждающей жидкости в холодное время года на автомобилях УАЗ перед радиатором могут быть установлены жалюзи, с помощью которых можно регулировать количество воздуха, проходящего через радиатор.

При повышении температуры жидкости до 80 градусов и более открывается верхний клапан термостата, а нижний клапан закрывается. Циркуляция охлаждающей жидкости идет по большому кругу через радиатор.

Для нормального функционирования система охлаждения должна быть полностью заполнена жидкостью. При прогреве двигателя объем жидкости увеличивается, избыток ее выталкивается за счет повышения давления из замкнутого объема циркуляции в расширительный бачок. При снижении температуры жидкости, например после прекращения работы двигателя, жидкость из расширительного бачка под действием возникающего разрежения возвращается в замкнутый объем.

На автомобилях УАЗ с двигателем УМЗ-4213 расширительный бачок непосредственно связан с атмосферой. Регулирование обмена жидкости между бачком и замкнутым объемом системы охлаждения регулируется двумя клапанами, впускным и выпускным, находящимися в пробке радиатора.
