Как самостоятельно заменить тормозные диски на газель бизнес: пошаговая инструкция

Выбор подходящих тормозных дисков

При выборе тормозных дисков для замены на ГАЗели, необходимо учитывать несколько ключевых факторов, которые помогут определить подходящую модель:

Размеры дисков: Основной параметр, который определяет совместимость дисков с автомобилем, является размер. Необходимо узнать диаметр и толщину тормозного диска на вашей ГАЗели, чтобы выбрать аналогичные параметры новых дисков.
Материал: Тормозные диски могут быть изготовлены из различных материалов, таких как чугун, сталь или композитные материалы. Каждый из них имеет свои преимущества и недостатки, поэтому выбор зависит от ваших предпочтений и условий эксплуатации.
Бренд и качество: Учитывайте репутацию производителя и отзывы других владельцев ГАЗели при выборе тормозных дисков. Известные и надежные бренды обычно предлагают высокое качество и долговечность своей продукции.
Совместимость: Проверьте, что выбранные тормозные диски совместимы с вашей моделью ГАЗели. Учтите год выпуска и модификацию автомобиля, чтобы избежать непредвиденных проблем при установке.

Подходящие тормозные диски не только обеспечат надежное и эффективное торможение вашего автомобиля, но и повысят уровень безопасности на дороге. Проконсультируйтесь с автомастером или специалистом, чтобы выбрать оптимальный вариант для вашей ГАЗели и правильно установить новые тормозные диски.

Принцип работы суппорта

Тормозной суппорт на Газели представляет собой узел, который зажимает колодки тормозной системы к дискам, когда человек нажимает на педаль, и машина начинает тормозить. Во всей тормозной системе двигается только этот элемент. Эту часть устанавливают только на дисковый вид тормозов. А вот барабанная система функционирует совсем иначе.

Суппорт является чрезвычайно важным узлом. Рекомендуется его рассматривать вместе с колодками, так как именно на них идет основная нагрузка во всей системе торможения. 90% поломок в передних тормозах как раз зависят от суппортов.

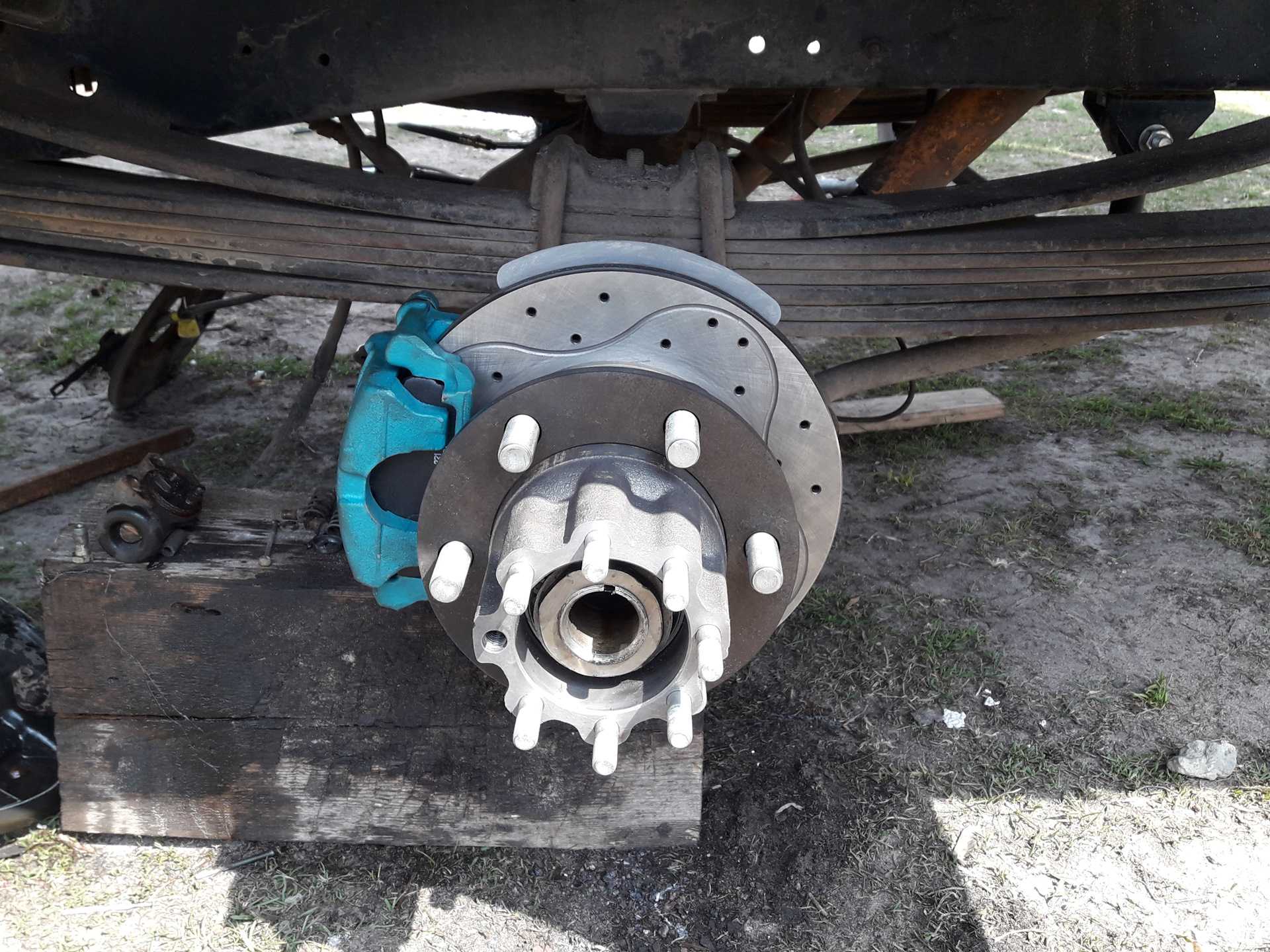

Установленный суппорт на тормозной диск

Тормозной суппорт является простой конструкцией, которая не отличается сложностями. Ее используют почти на всех легковых авто. Конструкция будет везде похожей, но самих изменений в разных моделях будет по минимуму. Функционирование основывается на гидравлическом давлении.

После того как человек нажимает на педаль торможения, определенный поршень в основном цилиндре тормозной системы начинает надавливать на тормозную жидкость. Дальше она по определенным шлангам и каналам переходит к тормозному суппорту.

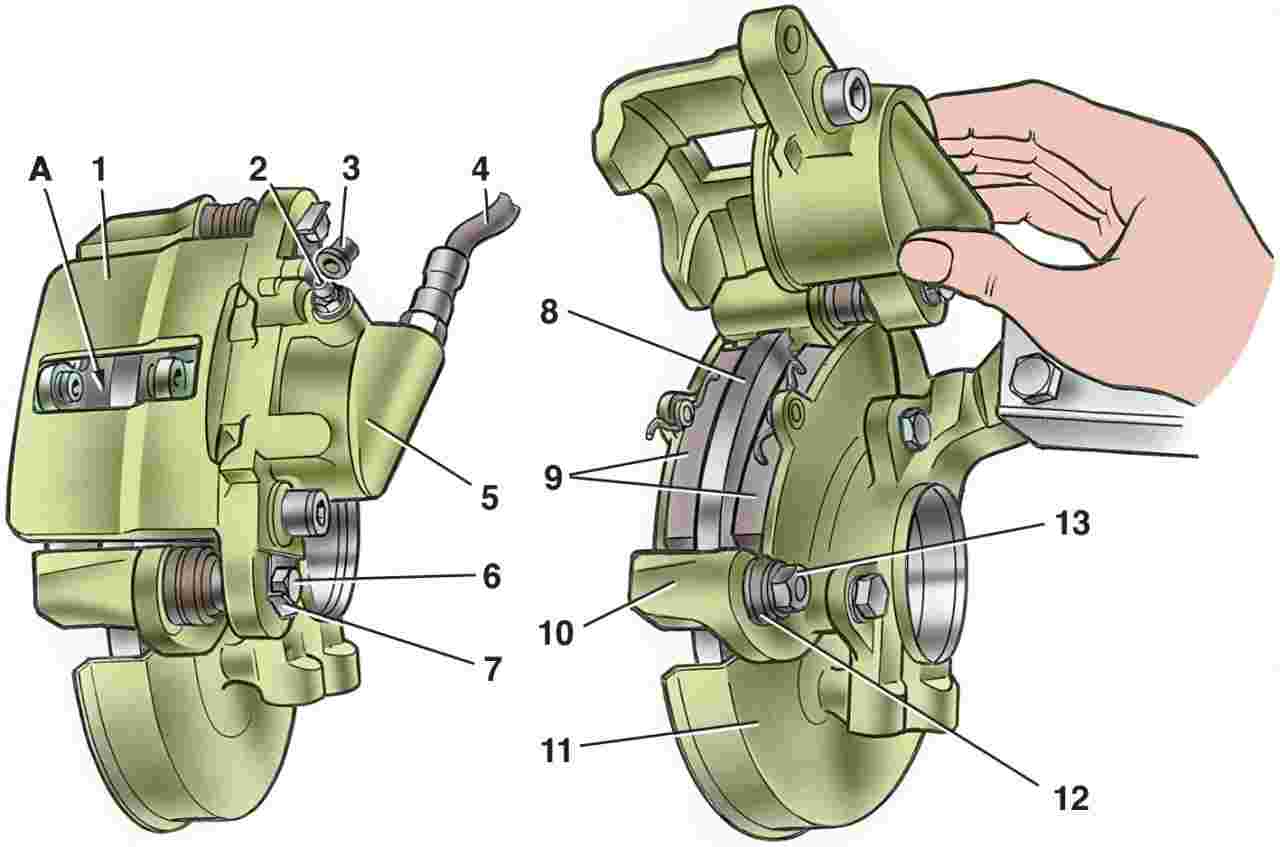

Технические составные суппорта на Газель

В нем присутствует поршень, который под давлением переходит вперед. С одной его стороны установлена одна колодка, которая передавливает диск в одну сторону. Вторая колодка просто зафиксирована на суппорте и не двигается. В итоге обе колодки зажимают собой диск: сначала трутся о деталь, а потом и вовсе прекращают ее движение.

Этот диск имеет взаимосвязь с колесом транспортного средства, так что скорость авто постепенно уменьшается. При таком контактировании колодки, если они выполнены некачественно, начинают скрипеть, так как не могут выдержать высокую температуру (нагревание происходит из-за трения).

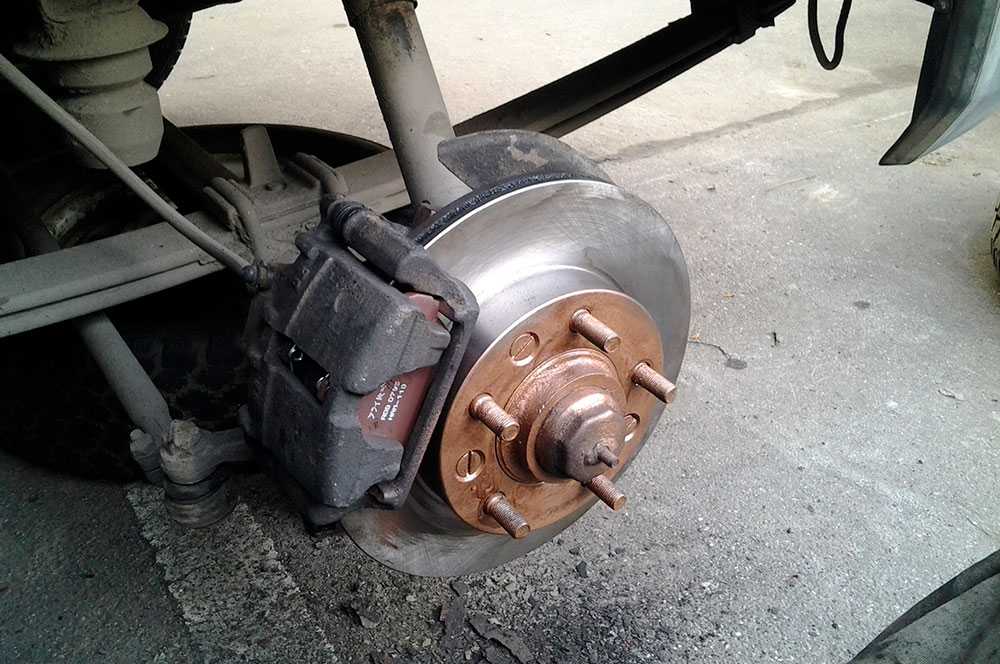

Так выглядит передний тормозной механизм на Газель

Суппорт может представлять как простую конструкцию, так и быть крупным. Во втором случае он включает тормозные колодки, которые достаточно длинные и широкие. Именно такая форма используется в современных транспортных средствах.

Проверка и регулировка тормозной системы

1. Проверка толщины тормозных колодок. Обычно, при износе колодок до предельной толщины, заградители на дисках начинают постепенно «подпиливать» поверхность колодок. Для этого нужно отсоединить трос от рычага и вручную проверить, насколько свободно он перемещается. Если колодки сильно изношены, требуется замена.

2. Регулировка стояночного тормоза. Перед проведением данной процедуры необходимо убедиться, что в системе стояночного тормоза нет изношенных деталей. При регулировке подъемные болты должны легко передвигаться и не блокироваться. Необходимо выставить зазор между подъемными болтами и распорными планками в соответствии с требованиями технической документации.

3. Проверка герметичности главного цилиндра. Внимательно осмотрите места подключения гидравлических трубок к цилиндру на наличие неисправностей или внешних повреждений. При обнаружении утечек тормозной жидкости необходимо незамедлительно устранить их и заменить поврежденные детали.

4. Проверка состояния тормозных шлангов. Оцените состояние тормозных шлангов: наличие трещин, порезов или течей. При обнаружении повреждений шланги следует немедленно заменить, чтобы избежать возможности обрыва или утечки тормозной жидкости.

5. Проверка работоспособности тормозных суппортов. Проверьте, насколько легко перемещаются поршни в суппортах и отсутствуют ли признаки заедания или заклинивания. Если обнаружены неисправности, необходимо провести ремонт или замену суппортов.

6. Обслуживание тормозных дисков. Проверьте состояние тормозных дисков на наличие трещин, значительного износа или перегрева. При обнаружении дефектов диски нужно заменить.

Необходимо помнить, что проверку и регулировку тормозной системы Газели Бизнес рекомендуется производить регулярно и при первых признаках неисправностей. Это позволит обеспечить правильную и эффективную работу тормозов и уменьшить возможность возникновения аварийных ситуаций на дороге.

Диагностика и ремонт

Из перечисленных выше признаков нетрудно понять, что в большинстве случаев источник проблем один – резинотехнические изделия, пришедшие в негодность. Манжеты трескаются и набухают, в результате перепускают жидкость и закрывают сбросные отверстия. Отсюда рекомендация: все «резинки» тормозной системы следует менять с интервалом примерно 100 тыс. км, не дожидаясь критического износа.

Прежде чем проверить ГТЦ на работоспособность, убедитесь в отсутствии других неисправностей:

Осмотрите узлы колес с внутренней стороны на предмет протечки тормозной жидкости из рабочих цилиндров.
Проверьте целостность расширительного бачка и уровень жидкости в нем.
Заведите двигатель и на холостом ходу передавите патрубок отбора вакуума к усилителю. Если обороты двигателя заметно выросли, имеет место подсос воздуха и главный цилиндр, скорее всего, исправен.

Явный симптом, указывающий на поломку основного гидроцилиндра, – капли тормозной жидкости на корпусе. Обнаружив протекание, смело демонтируйте агрегат и разбирайте в поисках причины. Другие распространенная неполадка – перетекание жидкости сквозь уплотнители – диагностируется так:

Откройте крышку расширительной емкости и посадите на водительское место помощника.
Прислушиваясь к звукам в бачке, отдайте команду помощнику нажать педаль.
Если педаль идет легко, а в резервуаре слышится бульканье, туда поступает жидкость. Причина – изношенные манжеты неспособны создать давление в контурах, жидкость просачивается через неплотности и попадает в емкость.

Также на проблемы ГТЦ указывает заклинивание либо слишком малый ход педали. Сядьте за руль, нажмите ее несколько раз, и заведите мотор, удерживая педаль ногой. Если она провалилась до пола или не сдвинулась с места, разбирайте гидроцилиндр.

Чтобы произвести замену либо ремонт главного тормозного цилиндра, нужно снять агрегат с автомобиля. Работы ведутся в следующем порядке:

Откачайте жидкость из бачка шприцем. Если манжеты перепускают, надавите несколько раз педаль и отсосите поступившие излишки жидкости.
Снимите расширительный бачок.
Опорожнять все тормозные контуры необязательно. Подставив небольшую емкость, отверните гайку первой трубки и аккуратно отведите ее в сторону, заткнув деревянной палочкой.
Повторите операцию со второй трубкой, открутите крепление фланца ГТЦ и снимите агрегат.

Дальнейшие действия зависят от конструкции главного цилиндра. Если элемент полностью разбирается, поменяйте резиновые уплотнители. В противном случае придется заменить поршни в сборе. Предварительно вымойте корпус и все отверстия спиртом, использовать бензин не допускается. После сборки долейте жидкость и прокачайте тормозную систему для удаления воздуха.

Процедура снятия тормозного диска

Прежде всего надо обеспечить собственную безопасность. Нельзя работать, когда машина стоит на домкрате. Им можно только поднять автомобиль, после чего он ставится на надёжный упор, а под все колёса подкладываются противооткатные колодки с обеих сторон.

Пока машина не поднята, надо ослабить болты крепления нужного колеса, потом это без пневмоинструмента делать очень неудобно. После подъёма и закрепления кузова болты отворачиваются полностью, колесо снимается, а руль выворачивается в сторону, удобную для доступа к тормозному суппорту.
Для снятия суппорта обычно достаточно вывернуть нижний болт его крепления, но лучше снять обе направляющие для ревизии и смазки, это обеспечит их дальнейшую плавную работу без подклиниваний. Колодки надо сдвинуть с утапливанием поршня в цилиндр, для чего достаточно мощной отвёртки. Но иногда приходится использовать более серьёзный инструмент, например раздвижные боковые щипцы с длинными ручками из набора. После демонтажа суппорта поршень утапливается полностью, поскольку новый диск и колодки имеют максимальную толщину. Жидкость при этом будет подниматься в бачке рабочего цилиндра. Стоит стравить её излишки через прокачной штуцер на суппорте, поскольку в цилиндре она уже не первой свежести и не стоит загонять её выше в систему, лучше потом долить до уровня.
После отворачивания двух болтов крепления снимается скоба, и останется только открутить направляющие винты диска от ступицы. Диск готов к снятию, обычно он легко отсоединяется. Тяжёлые случаи будут рассмотрены ниже, где рассказано как снять прикипевший тормозной диск.
Сборка ведётся в обратном порядке, при этом новые диски обезжириваются от следов консерванта, их привалочные поверхности покрываются специальной медной смазкой для предотвращения прикипания, ей же обрабатываются все резьбовые соединения. Для направляющих можно использовать только специальную высокотемпературную смазку, её же можно нанести на внешнюю сторону колодок. В очень ограниченном количестве, никакое попадание на фрикционные поверхности недопустимо!

Явно изношенные или с признаками коррозии направляющие, их пыльники, а также чехол поршня лучше заменить. Заодно проверив сам поршень на коррозию, слегка выдвинув его лёгким нажатием на тормозную педаль. Утапливать его можно щипцами или струбциной.

При отсутствии опыта работы с резьбовыми соединениями лучше воспользоваться динамометрическим ключом и таблицей моментов из ремонтной документации.

Тормоза на ГАЗ 66 — avtorep.ru

В один прекрасный день под грузовиком на переднем колесе стали появляться потеки тормозной жидкости.

Были куплены:

DOT-4
Манжета уплотнительная поршня ( 51-3501051) поз. 15 на рис.

Думали что ремонт обойдется банальной заменой уплотнительной манжеты поршня. И начали со снятия колеса. По случаю купили ключ балонный роторный для грузовых автомобилей и решили его испытать.

Данная штуковина оказалась очень удобная, все гайки были откручены «от руки» и не пришлось прыгать на монтажке. К слову заметем, что ключ балонный роторный произведен в Китае, на сколько его хватит — проверим.

Под колеса поставили противооткаты и китайским домкратом подняли правое переднее колесо. Пока домкрат выполняет свои функции и не подтекает. Но чурку под мост мы всё же подставили, так как жизнь дороже китайского домкрата.

Сняли колесо и принялись за тормозной барабан.

Пришлось помогать молотком и кувалдой, так как барабан не хотел сниматься без «грубой» силы.

После обстукивания, тормозной барабан снялся и взору открылись внутренности тормозного барабана.

На землю упала лопнувшая пружина. И стало понятно, что всё только начинается.

Колодки оказались на грани полного износа. Внутри барабана всё было в грязи. Почистили и приступили к снятию колодок. Решили их заменить, а также поменять барабан, так как на этом были видны следы износы не вооруженным глазом.

Приволокли барабан и колодки с цилиндрами от донора.

Сначала хотели перекинуть просто колодки, но в процессе снятия болты, поз. 1 на рис. выше, отказались выходить из-за ржавчины, а выбивать их молотком оказалось нецелесообразно, так как они деформировались очень сильно. Поэтому сняли колодки прям с тормозными цилиндрами.

Но и дальше пошло не всё гладко. Запчасти от донора успели испытать на себе природную силу ржавчины. И у одного барабана при откручивании обломился золотник поз. 18 на рис. выше. Поэтому было решено один цилиндр взять от донора, а второй оставить родной. Но оба цилиндра разобрали, почистили, продули. Заменили манжеты уплотнительные поршня на новые. Хотя старые манжеты были целые, видимо тормозную жидкости выдавливало из-за того, что колодки были изношены, и цилиндр постоянно был в крайнем положении.

Поставили колодки от донора. От него же взяли вторую пружину, которая лопнула. Свели колодки, установили тормозной барабан от донора. Развели колодки. Kолодки разводятся после сборки колеса эксцентриками. Прокрутили колесо, и отверткой с внутренней стороны ступицы развели левую и правую колодки отдельно.

Открутили золотники, поз. 18 на рис. выше, и одели на них трубочки ,опустили трубки в бутылку. Залили тормозную жидкость DOT-4 в главный тормозной цилиндр и стали ждать пока из трубок потечет жидкость, чтобы не прокачивать тормоза. Долго она не текла, чтобы ускорить процесс, нажали несколько раз на педаль тормоза. И буквально через 30-50 сек. из трубок побежала жидкость. Сначала из нижнего цилиндра, подождали пока выбежит 30-50 миллилитров, чтобы пузырьки воздуха удалились — закрутили золотник. Потом подождали когда из верхнего цилиндра выбежит 30-50 миллилитров и тоже закрутили золотник.

Долили тормозную жидкость до уровня. Завели ГАЗ 66 и после 2-го качка педалью тормоза — появились тормоза. Проверили на ходу торможение, всё крутится когда надо и тормозит когда надо. После проведенного ремонта — колесо остается сухое.

Цены и производители

Если говорить о моделях 2705 и 3302 (в том числе и «Бизнес»), наиболее дешевым является комплект колодок «Премиум». За 4 накладки просят порядка 700 рублей. Но, как отмечают отзывы, это не самый лучший вариант для замены (хотя производитель — ОАО «ГАЗ»). Накладки быстро истираются.

В качестве хорошего аналога многие советуют колодки от NIPPON. Их цена составляет 900 рублей. В комплект входят 4 накладки.

«ГАЗель» — это, пожалуй, единственный автомобиль, где оригинальные детали стоят дешевле, чем аналоги.

Судя по отзывам, NIPPON без проблем выхаживает 40-45 тысяч километров. Что касается «Некстов», для них есть колодки «Маркон». Стоимость четырёх элементов составляет 730 рублей.

Диагностика и признаки неисправности подшипника передней ступицы

В принципе, подшипник передней ступицы Газель 33027 и соплатформенных модификаций – относительно прочная деталь. Если соблюсти все правила эксплуатации, то он может проходить более 50 000 километров. Но есть причины, по которым может потребоваться внеплановое вмешательство:

агрессивная езда по разбитым дорогам. Если колесо автомобиля на большой скорости попадает в яму, то сам роликоподшипник испытывает огромные нагрузки. При повторении, он придет в негодность раньше стандартного срока;
потеря герметичности. От попадания влаги и грязи непосредственно в механизм, роликоподшипник защищает специальный сальник. При его повреждении смазка вымывается, что приводит к преждевременной кончине;
неправильная замена. Если замену детали проводили неверно и его запрессовка сделана с перекосом, то такая запчасть закончится гораздо раньше;
слишком сильный момент затяжки. Он также вызывает повышенные нагрузки на узел, что плохо сказывается на его сроке службы;

Понять, что подшипник передней ступицы Газель бизнес или 3302 уже подлежит замене – достаточно просто. Об этом свидетельствует ряд показателей. Такие же признаки характерны и для неисправного заднего ступичного подшипника.

хруст в районе переднего колеса;
вибрации на руле;
автомобиль уходит в сторону при прямолинейном движении (при нормальном сходе-развале);

Помочь точно выявить неисправность поможет данное видео:

Проверка ступичных подшипников:

Определение неисправности:

Устройство и номера подшипника передней ступицы Газель Некст, 3302, Бизнес

Ниже представлены схемы конструкции узла. Его необходимо изучить, чтобы правильно произвести демонтаж и монтаж подшипникового узла, а также провести грамотный ремонт. На второй схеме указаны так же заводские номера деталей.

Диск тормоза;
Внутренний ступичный роликоподшипник;
Цапфа кулака;
Блокировочное кольцо;
Центральный крепеж;
Ступица;
Защитный чехол;
Внешний роликоподшипник;
Защитный сальник;
Кожух шкворня;
Балка передней части;
Стопор;
Уплотнительный элемент;
Упорный роликоподшипник;
Шкворень;
Поворотный кулак;
Уплотнитель;
Шкив;
Масленка.

Устройство узла модификации Некст выглядит следующим образом:

болты крепления тормозного диска и полуоси;
задняя полуось;
диск тормозной;
болты крепления подшипника;
двухрядный ступичный роликоподшипник в корпусе.

Примечание:

Отличия состоят в том, что у версии 3302 есть два раздельных конических роликоподшипника, в то время, как Next располагает одним, двухрядным, идущим в отдельном корпусе.

Для проведения работ нам потребуется следующий перечень инструментов:

домкрат;
стандартный набор ключей;
пассатижи;
раздвижные плоскогубцы или трубчатый ключ;
молоток или кувалда;

ГАЗ 2705 | Замена тормозного диска | Газель

Для снятия тормозного диска:

– ослабьте болты крепления колеса, поднимите соответствующую часть автомобиля и закрепите на подставках;

– снимите тормозные колодки;

– медленно проверните тормозной диск так, чтобы его можно было рассмотреть с двух сторон. Износ тормозного диска от колодок должен находиться в допустимых пределах. Если износ превышает допустимый предел или имеются трещины на диске, диск подлежит замене;

– при необходимости очистите по периметру диск от ржавчины и тормозной пыли;

– проверьте биение тормозного диска индикатором часового типа. Индикатор часового типа закрепите в любом удобном месте и, проворачивая диск, определите его биение в нескольких точках от его центра. Если биение диска превышает допустимые пределы, диск подлежит замене. Однако причиной биения диска может быть выход из строя подшипника ступицы. Для проверки биения внутренней стороны тормозного диска снимите тормозной диск со ступицы, переверните его на 180°, повторно закрепите на ступице и индикатором часового типа измерьте его биение;

– проверьте тормозной диск на наличие трещин, особенно вокруг отверстий под болты крепления колеса;

Рис. 8.15. Расположение болтов (1) крепления переднего тормозного диска (2)

Рис. 8.16. Расположение тормозных колодок и болтов (1) крепления заднего тормозного диска (2)

– отверните болты 1 и снимите тормозной диск 2 (рис. 8.15, 8.16).

Для установки тормозного диска:

– проверьте состояние и измерьте толщину тормозного диска;

– если необходима замена тормозного диска, надо заменить оба для обеспечения равномерности торможения. При замене тормозных дисков необходимо заменить и тормозные колодки;

– проверьте и при необходимости очистите привалочные поверхности тормозного диска и ступицы. При установке нового тормозного диска удалите с его поверхности слой защитного покрытия;

– установите тормозной диск на ступицу колеса и закрепите болтами, затянув их моментом 10 Н•м;

– установите тормозные колодки;

– установите колесо и опустите автомобиль на землю;

– несколько раз сильно нажмите педаль тормоза для того, чтобы тормозные колодки прижались к тормозному диску.

Тормозной диск заменяем в случае появления трещин или сильных задиров на его поверхностях, а также при износе его до толщины менее 19 мм.

Головкой «на 14» отворачиваем шесть болтов крепления тормозного диска к ступице.

При этом от проворачивания ступицу можно застопорить либо нажав на тормозную педаль

Если нет помощника, вставить металлический стержень (монтажную лопатку) между колесными шпильками и уперев его в пол

Снимаем скобу (см. Замена скобы тормоза переднего колеса) и кладем ее рядом на балку так, чтобы не натягивался тормозной шланг.

ВНИМАНИЕ: Нельзя нажимать на педаль тормоза при снятой скобе

Раздвижными пассатижами или специальным ключом «на 50» из штатного набора отворачиваем колпак ступицы.

Плоскогубцами расшплинтовываем регулировочную гайку и вынимаем шплинт

Специальным ключом из штатного набора или головкой «на 36» отворачиваем регулировочную гайку

Под гайкой установлена шайба

Осторожно придерживая наружный подшипник от выпадения, снимаем ступицу и тормозной диск

Устанавливаем новый тормозной диск на ступицу, смазав его посадочный поясок и болты графитной смазкой.

Затягиваем шесть болтов крепления диска

Устанавливаем ступицу в сборе с диском на автомобиль в последовательности, обратной снятию.

Дальнейшую сборку ведем в обратной последовательности.

При активном использовании автомобиля владельцем, особенно в городских условиях, могут возникнуть проблемы с тормозами. Бывают ситуации, когда кроме смены колодок нужна замена тормозных дисков.

9.5. Главный тормозной цилиндр

Рис. 8.3. Главный тормозной цилиндр: 1 — корпус; 2 — трубка; 3 — соединительная втулка; 4 — бачок; 5 — защитный колпачок; 6 — датчик сигнализатора аварийного падения уровня тормозной жидкости; 7 — упорное кольцо; 8 — наружная манжета; 9 — направляющая втулка; 10, 17 — поршни; 11 — стопорное кольцо; 12 — уплотнительное кольцо; 13 — шайба поршня; 14, 16 — манжеты; 15, 18— упорные шайбы; 19 — пружина: 20 — пробка; А, В — компенсационные отверстия; С — перепускные отверстия

Главный тормозной цилиндр с двумя последовательно расположенными поршнями 10 и 17 (рис. 8.3) и двухсекционным бачком 4 с датчиком 6 сигнализатора аварийного падения уровня тормозной жидкости крепится к крышке вакуумного усилителя.
Главный тормозной цилиндр создает давление в двух независимых гидравлических контурах. Объем тормозной жидкости между поршнями 10 и 17 используется, чтобы привести в действие задние тормозные механизмы, а объем жидкости между поршнем 17 и торцом пробки 20 — передние тормозные механизмы.
При торможении, перемещаясь вперед, первичный поршень 10 и его манжета 15 перекрывают компенсационное отверстие В, соединяющее первичную полость главного цилиндра с бачком. Пружина, установленная между поршнями 10 и 17, сильнее пружины 19, расположенной между поршнем 17 и пробкой 20, поэтому одновременно с первичным поршнем 10 начинает перемещаться и вторичный поршень 17, перекрывая манжетой компенсационное отверстие А, соединяющее вторичную полость цилиндра с бачком. Дальнейшее перемещение поршней сопровождается увеличением давления в полостях, и, следовательно, срабатывают оба тормозных контура.
При снятии усилия с педали тормоза поршни под действием пружин возвращаются в первоначальное положение. При этом открываются компенсационные отверстия А и В и жидкость в обеих полостях главного цилиндра сообщается с жидкостью, находящейся в бачке, давление при этом в контурах снижается до атмосферного.
Если педаль тормоза освобождается резко, то поршни главного цилиндра быстро возвращаются в исходное положение и при этом готовы к последующему торможению. Быстрый возврат поршней обеспечивается тем, что при их возвращении в исходное положение в полостях главного цилиндра создается разрежение, под действием которого жидкость из бачка через перепускные отверстия С и отверстия в поршнях, отжимая шайбы 13 и края манжет 14, поступает в полости главного цилиндра. Когда поршни достигнут своего исходного положения, избыток жидкости из каждой полости через компенсационные отверстия А и В перетечет в бачок.
При выходе из строя одного из контуров привода, происходит утечка жидкости из полости главного цилиндра, соединенной с неисправным контуром. Если неисправен задний контур, то поршень 10 доходит до держателя 16 пружины и через него воздействует на вторичный поршень 17, который создает давление во вторичной полости главного цилиндра и переднем контуре.
При отказе контура передних тормозных механизмов поршень 17 воздействует на торец пробки 20, а поршень 10, сжимая пружину, вытесняет жидкость из первичной полости главного цилиндра в контур, идущий к тормозным механизмам задних колес.
При отказе одного из контуров привода происходит увеличение хода педали тормоза, но обеспечивается достаточно эффективное торможение автомобиля.
При исправных контурах уровень тормозной жидкости в бачке главного цилиндра должен находиться между отметками МАХ и MIN. Постепенное изменение уровня жидкости от МАХ к MIN связано с износом накладок тормозных механизмов. Резкое падение уровня тормозной жидкости в бачке свидетельствует о нарушении герметичности тормозной системы. При этом срабатывает сигнализатор аварийного падения уровня тормозной жидкости и на комбинации приборов загорается лампа красного цвета. Доливать жидкость в этом случае следует только после восстановления герметичности системы.
Для проверки исправности датчика 6 аварийного падения уровня жидкости в бачке необходимо при включенном зажигании нажать сверху на центральную часть защитного колпачка 5. При этом должна загораться лампа на комбинации приборов.

Ремонтные работы

Ремонт требуется поршням и направляющим. Что касается последних, то они представляют собой необычные болты. Их необходимо вкручивать прямо в специальные ушки на корпусе. Если появляется коррозия (даже в виде мелких очагов), то болты уже не подлежат восстановлению, их нужно просто удалить, заменив новыми экземплярами.

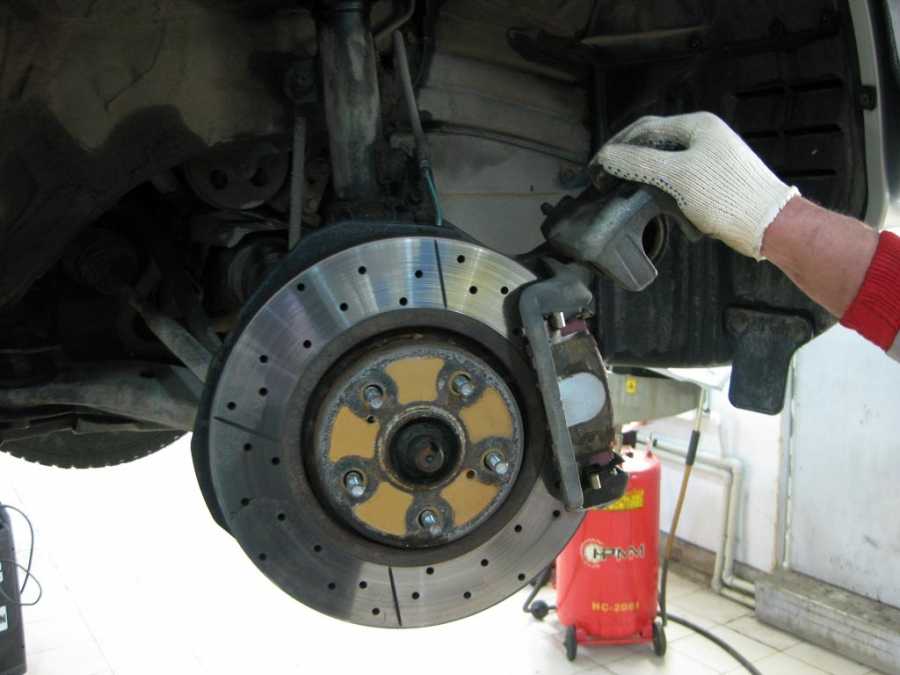

Так выглядит ремонт направляющих суппорта

Для этого из крепления (называется часто ушком) стоит выкрутить направляющую и вставить новую. Процесс замены очень простой, так что каждый сможет справиться с такой задачей. После таких работ обязательно нужно применять только качественное и правильное смазывающее вещество (оно есть в комплекте)

Очень важно не забывать про пыльники, которые тоже нужно надеть. После этого нужно проверить, герметично ли они установлены

Нельзя, чтобы оставались трещины, прорывы и прочие дефекты.

Рекомендуем посмотреть: как отремонтировать суппорт и тормозные колодки на газель.

Что касается ремонтных работ по отношению к поршням, то эта будет несколько сложнее, так как эти детали располагаются внутри самого суппорта. Бывают такие случаи, когда эта деталь внутри корпуса просто заклинивает и перестает двигаться. В такой ситуации есть 2 варианта действий:

Оживить сам суппорт. Переложить его в силиконовую смазку либо бензин. После этого аккуратно убрать поршень из всей конструкции.
Купить новый тормозной суппорт. В некоторых случаях заклинивает очень сильно. В итоге остается только сломать корпус, так что ремонт в этом случае уже точно не способен исправить ситуацию.

Смотрите в видео: как заменить пыльники и манжеты на суппорте.

https://youtube.com/watch?v=TLTIohQatXA

Если поршни еще двигаются, то первые трудности заключаются в том, чтобы их вытащить из всей конструкции. Для этого рекомендуется воспользоваться сжатым воздухом на СТО. Его направляют в отверстие, которое предназначается именно для тормозной жидкости. В итоге сам поршень просто вылетит. Если же ремонтные работы осуществляются в домашних условиях (например, в гараже), то нужно аккуратно выдавить эту деталь, воспользовавшись тормозной жидкостью, но при этом не отключать элементы от всей конструкции. Не стоит волноваться, что после этого тормозная жидкость начнет вытекать. Ее и так придется менять по завершению ремонтных работ.

Советуем посмотреть: как заменить направляющие суппорту.

https://youtube.com/watch?v=z2Ayzc5rCoE

Теперь нужно тщательно изучить состояние корпуса. Если появилась ржавчина, налет, какие-либо перегибания, дефекты либо повреждения механического характера, то в этом случае придется все полностью менять, так как ремонтные работы являются не обоснованными. Для этого нужно купить новый комплект для ремонта. Причем там должны быть не только новые поршни, но и специальные уплотнители в виде резинок. Кроме того, в комплекте должна быть особое смазывающее вещество, которое требуется и для поршней, и для направляющих. Без смазки смысла в ремонте нет, так как сами уплотняющие резинки просто порвутся.

Дальше действия будут следующими:

Вытащить старую резинку и прочие уплотнители.
Вытащить старый поршень.
Тщательно почистить корпус (причем не только внутри, но и на наружной стороне).
Использовать новое смазывающее веществом для обработки всех мест фиксации.
Установить новые резинки для уплотнения.
Поставить поршень (предварительно его нужно смазать).

После этих действий следует собрать конструкцию суппорта. На этом ремонтные работы закончены, так что систему можно установить на авто. Не стоит забывать про замену тормозной жидкости. Затем следует прокачать всю систему.

Какие передние тормозные диски можно поставить на Газель Некст

Оригинальные:

Артикул / название модели	Цена за единицу (руб.)
Вакуумный усилитель в сборе A21R23.3519	От 7500
24351001872	От 3400
Диск передний 3501254	От 1200
3302350187	От 990

Арт.	Стоимость (руб.)	Арт.	Стоимость (руб.)
Вакуумный насос Cummins 5282144	От 6300	Вакуумный усилитель 148735	От 2700
Газель Next 3302350836	От 2100	Соболь 2217 2217350169	—/—
Колодки передние А21R23.3501984	От 750	Направляющая скоба A21R23.350985	От 870
Рем. комплект полный A21R23-350149	От 1350 — 1400	Рычаг ручного тормоза А21R23-350891	От 950
—/— A21R23-350198	—/—	3302-3501365	—/—
A21R23.3510832	—/—	33023509541	—/—
