Все про кпп ямз 238

Сборник статей и технической документации

ВСЕ о отличиях КПП 238А, КПП-238М, КПП-236П

КПП 238А
КПП 238М
отличие деталей основной коробки
втулка 238-1701282 гнездо 238-1701207 вал вторичный 238-1701105 гнездо 238М-1701078
КПП 238А
нового образца
старого образца
238-1701050 – 26 зубов 238-1701112 – 40 зубов
27 зубов 39 зубов
КПП 236П
нового образца
старого образца
236-1701112 – 62 зуба 236-1701048 – 16 зубов 236-1701082 – 24х25
50 зубов 13 зубов 20х20 зубов

Информация пользователям автомобилей с силовыми агрегатами ЯМЗ, укомплектованными восьмиступенчатыми коробками передач ЯМЗ-238А

В 1998 году на ОАО «Тутаевский моторный завод» освоено производство модернизированных восьмиступенчатых коробок передач семейства ЯМЗ-238ВМ с малогабаритным планетарным демультипликатором, взамен коробок передач ЯМЗ-238А. В связи с этим в 2001 году производство коробок передач ЯМЗ-238А прекращается. Новые коробки передач, имея близкие с коробками передач ЯМЗ-238А пользовательские характеристики (передаточные числа, реализуемая мощность двигателя, техническое обслуживание и др.) значительно превосходят их по надежности, ресурсу демультипликатора, удобству управления, размерам и массе. Эффективность применения коробок передач ЯМЗ-238ВМ обуславливает целесообразность использования их взамен отработавших ресурс коробок передач ЯМЗ-238А и на автомобилях находящихся в эксплуатации. При замене коробок передач ЯМЗ-238А коробками передач ЯМЗ-238ВМ сохраняются: — привод переключения передач, — привод управления переключения демультипликатора, — привод выключения сцепления, — привод спидометра, — отбор мощности от боковых люков картера. В связи с меньшими габаритами по длине необходима лишь замена или доработка карданного вала (удлинение), перенос задней (поддерживающей) опоры. Более конкретные рекомендации по замене коробки передач могут быть при необходимости получены пользователями в Управлении главного конструктора ОАО «Автодизель».

ОАО «Автодизель» Управление главного конструктора

514-1715012 кронштейн 1 шт 500-1715048-А усилитель 1 шт 5336-1715027 винт регулировочный 2 шт 5335-1715022 кронштейн 2 шт

54323-1715012 кронштейн 1 шт 54323-1715016 балка поддерживающей опоры 1 шт 54323-1715027 кронштейн левый 1 шт 54323-1715028 кронштейн правый 1 шт

Привод сцепления

64221-1602670 кронштейн промежуточный с рычагами 1 шт 64227-1602830 рычаг 1 шт 64229-1602812 кронштейн 1 шт 5336-1602738-10 клапан 1 шт

54323-1602670 кронштейн промежуточный с рычагами 1 шт 54323-1602830 рычаг 1 шт 54323-1602715 кронштейн 1 шт 54323-1602738 клапан 1 шт

Ремонт КПП ЯМЗ-238А МАЗ

Уход за коробкой передач заключается в проверке уровня масла и смене его в картере. Уровень масла в картере должен совпадать с контрольным отверстием. Сливать масло нужно горячим через все сливные отверстия. После слива масла нужно снять крышку в нижней части картера, в которой помещается маслоприемник масляного насоса с магнитом, тщательно промыть их и установить на место

При этом следует обратить внимание на то, чтобы не перекрыть масляную магистраль крышкой или ее прокладкой

Рис. 1

Для промывки коробки передач рекомендуется использовать 2,5 — 3 л индустриального масла И-12А или И—20А по ГОСТ 20799—75. При нейтральном положении рычага управления коробкой передач на 7 — 8 мин пускают двигатель, затем его останавливают, промывочное масло сливают и заполняют коробку передач маслом, предусмотренным картой смазки. Недопустимо промывать коробку передач керосином или дизельным топливом.

В процессе эксплуатации привода коробки передач возможны регулировки:

— положения рычага 3 (см. рис. 1) переключения передач в продольном направлении;

— положения рычага переключения передач в поперечном направлении;

— блокировочного устройства телескопических элементов продольной тяги.

Для регулировки угла наклона рычага З в продольном направлении необходимо ослабить гайки болтов 6 и перемещением тяги 4 в осевом направлении установить угол наклона рычага примерно 85 ° (см. рис. 1) при нейтральном положении в коробке передач.

Регулировка положения рычага в поперечном направлении осуществляется изменением длины поперечной тяги 17, для чего необходимо отсоединить один из наконечников 16 и, отвернув гайки, отрегулировать длину тяги так, чтобы рычаг управления коробкой, находясь в нейтральном положении против включения 6 — 2 и 5 — 1 передач, имел примерно угол, равный 90˚ к горизонтальной плоскости кабины (в поперечной плоскости автомобиля).

Регулировку блокировочного устройства привода переключения передач нужно производить следующим образом:

— поднять кабину;

— расшплинтовать палец 23 и отсоединить тягу 4 от вилки 22;

— очистить серьгу 25 и внутреннюю тягу от старой смазки и грязи;

— задвинуть внутреннюю тягу до «щелчка» блокировочной втулки 15;

— расконтрить гайку серьги 25 и, вставив отвертку в шлиц хвостовика внутренней тяги, вывертывать ее до исчезновения углового люфта серьги;

— удерживая хвостовик 24 от проворачивания, затянуть контргайку;

— проверить качество регулировки. При смещении блокировочной втулки 21 в сторону пружины 19 внутренняя тяга должна вытягиваться без заеданий на всю длину, а при задвигании тяги внутрь до упора в пазы блокировочная втулка должна перемещаться четко со  «щелчком» до упора втулки в нижний выступ серьги.

При регулировке привода следует соблюдать следующие требования:

— регулировку производить при поднятой кабине и при неработающем двигателе;

— не допускать изгиба и погнутости наружной и внутренней подвижных тяг;

— во избежание поломки подсоединение тяги 4 к вилке 22 производить так, чтобы отверстие в серьге под палец 23 располагалось над продольной осью тяги 4;

— нейтральное положение коробки передач при поднятой кабине проверять свободным перемещением рычага 18 механизма переключения передач в поперечном направлен ни (относительно продольной оси автомобиля). Валик 12 при нейтральном положении коробки имеет осевое перемещение, равное 30 — 35 мм, при этом ощущается сжатие пружины.

Описанные выше регулировки привода коробки передач следует производить при снятии и установке двигателя и кабины.

Схема автомобиля УРАЛ 4320

Схема автомобиля УРАЛ 4320 специальна предназначена для транспортировки грузов, людей, установки различного оборудования, в том числе и специального назначения.

Схема автомобиля УРАЛ 4320

Схема конструкции УРАЛ 4320 основана на цельном высокопрочном корпусе с колесной формулой шасси 4 × 4 или 6 × 6 в зависимости от комплектации и установленного двигателя.

Схема УРАЛ 4320 общее устройство

Схема подвески автомобиля УРАЛ 4320 — зависимая на рессорах с амортизаторами двустороннего функционирования. Задняя подвеска на схеме УРАЛ 4320 также зависимая на рессорах с реактивными штангами.

Схема УРАЛ 4320 — рама и подвеска

На схеме подвески автомобиля Урал-4320 все мосты — ведущи, за счет чего автомобиль обладает высокой проходимостью.

Нет в наличии:

№	Код детали	Наименование	Количество на модель, шт.
1	544022-1602940	Трубка	1	Нет в наличии
3	4370-1703410	Рычаг	1	Нет в наличии
4	555005-1703448	Хвостовик	1	Нет в наличии
5	64301-1703490	Тяга	1	Нет в наличии
6	551633-1703229	Рычаг	1	Нет в наличии
7	650136-1703457	Кронштейн	1	Нет в наличии
9	551633-3903049	Табличка информационная	1	Нет в наличии
11	374614	Гайка М12х1,5-5Н6Н	1	Нет в наличии
12	375818	Шайба 12	2	Нет в наличии
14	404209	Штуцер	1	Нет в наличии
17	201458	Болт М8-6gх25	4	Нет в наличии
19	200367	Болт М12-6gх45	2	Нет в наличии
20	250510	Гайка М8-6Н	4	Нет в наличии
21	250975	Гайка М8х1-6Н	1	Нет в наличии
22	250977	Гайка М12х1,25-6Н	1	Нет в наличии
23	252005	Шайба 8	5	Нет в наличии
24	252007	Шайба 12	1	Нет в наличии
25	252135	Шайба 8Т	4	Нет в наличии
26	252137	Шайба 12.ОТ	2	Нет в наличии
27	258025	Шплинт 2,5х20	1	Нет в наличии
28	258038	Шплинт 3,2х16	1	Нет в наличии
29	010-014-25-2-3	Кольцо	1	Нет в наличии

Не можете найти необходимую деталь из группы Установка привода управления коробкой передач 6501B5-1700002-030 на МАЗ-5440B5? Проконсультируйтесь у наших специалистов по телефону 8-800-700-19-88 или по эл. почте Мы обязательно вам поможем!

Генератор УРАЛ 4320 схема подключения

Генератор УРАЛ 4320 схема подключения с регулятором напряжения представляет собой генераторную установку, входящую в систему электрооборудования автомобиля УРАЛ 4320. Генератор 1702.3771 позволяет работать в любых режимах эксплуатации УРАЛ 4320 для того, чтобы заряд аккумуляторной батареи не падал. Регулятор напряжения бесконтактного типа служит для поддержки постоянного напряжения в схеме подключения электрооборудования автомобиля УРАЛ 4320.

Установленный генератор 1702.3771 или Г 288Е автомобиля УРАЛ 4320 представляют собой синхронную электрическую машину со встроенным выпрямительным блоком, с приточной вентиляцией.

1 – генератор УРАЛ 4320; 2 – регулятор напряжения; 3 – фильтр конденсаторный; 4 – реле отключения регулятора напряжения; 5 – провод красного цвета от вывода «+» генератора к клемме «+» указателя тока; 6 – провод красного цвета от кнопки электрофакельного устройства (ЭФУ); 7 – провод красного цвета к резистору добавочному с электротермическим реле; 8 – провод синего цвета от вывода «ВК» выключателя стартера и приборов; 9 – провод черного цвета от вывода фазы генератора «W» к реле блокировки стартера и тахометру

Устройство и схема переключения

5 ступенчатая

Конструкция коробки передач с пятью ступенями в МАЗе включает в себя такие элементы, как:

• первичный, вторичный и промежуточный вал;
• вращающийся подшипник;
• шестерни;
• картер, переключатель и задняя крышка;
• крепежные элементы;
• емкость для масляной жидкости.

Читать также: Инструмент для правки вмятин без покраски

Механизм, который переключает передачи, находится в салоне транспортного средства. Когда рычаг переключательного устройства меняет свое положение, происходит сцепление шарнирного соединения с выемкой, которая расположена на одной из осей. В этот момент конец шарнира находится в жестком зацеплении с вилочным устройством. Вилки входят в отверстие на ведущей шестерне переднего хода (передачи №1, 2, 3, 4) или в положении пятой передачи (задний ход). Начинается замыкание в цепи вращающего момента, из-за чего вторичная ось начинает свое движение.

8 ступенчатая

Устройство восьмиступенчататой коробки (КПП-202) включает в себя:

• картер;
• подвижные шестерни;
• вал промежуточного типа;
• шестерни постоянного зацепления;
• ведущий вал;
• шлицы;
• венец зубчатого типа;
• крышку;
• ведомый вал;
• блок шестерен заднего хода;
• осевой механизм реверса.

После того как транспорт двинется с места, наберет необходимую скорость, можно переключать передачи в следующем порядке: 4H-4B-5H. Для того чтобы активировать вторую скорость, нужно дождаться момента, когда частота вращения коленчатого вала увеличится до 2000 оборотов в минуту. Этот показатель можно отслеживать при помощи тахометра.

Для того чтобы включить задний ход, следует установить рычаг переключателя в нижнее положение.

9 ступенчатая

В конструкцию 9-ти ступенчатой коробки 238 с демультипликатором входят следующие детали и механизмы:

• картер сцепного устройства;
• прокладка;
• вилка переключения скоростей;
• правый вал;
• шайба шестерни реверса;
• ленивая шестерня заднего хода;
• роликовый подшипник вала промежуточного типа;
• крепежные болты и гайки;
• пружинная шайба;
• уплотнительное кольцо;
• стопорное кольцо;
• игольчатый подшипник;
• втулка вилки механизма сцепления.

Перед началом движения необходимо отключить сцепление. Перед тем как трогаться с места, необходимо проверить расположение рычага, он должен быть опущен. Переключение скоростных режимов осуществляется в несколько этапов. На первом этапе рекомендуется использовать следующую схему переключения: 1B-2B-3B. Во время дальнейшего движения можно перейти на схему: 4H-5B-5H.

Как снять и поставить коробку

Разборка коробки передач МАЗ:

1. Установить грузовик на специальную платформу.
2. Демонтировать аккумуляторы.
3. Убрать фильтрующие элементы воздушного типа.
4. Отсоединить брызговики, которые расположены в моторном отсеке.
5. Убрать поперечину переднего подвесного механизма.
6. Слить масло из КПП.
7. Отсоединить датчики скорости, выключатель реверса.
8. Демонтировать держатель жгута силового агрегата.
9. Ослабить крепежные болты.
10. Убрать с корпуса картера сцепного устройства электрический стартер, не отсоединяя его от провода.
11. Открутить от кронштейна КПП передний и задний опорный механизм.
12. Отсоединить левую опору и вывести первичный вал из зацепления.
13. Снять коробку передач.

Для того чтобы поставить камазовскую коробку на место, необходимо повторить все действия в обратном порядке.

Как снять и поставить коробку

Разборка коробки передач МАЗ:

1. Установить грузовик на специальную платформу.
2. Демонтировать аккумуляторы.
3. Убрать фильтрующие элементы воздушного типа.
4. Отсоединить брызговики, которые расположены в моторном отсеке.
5. Убрать поперечину переднего подвесного механизма.
6. Слить масло из КПП.
7. Отсоединить датчики скорости, выключатель реверса.
8. Демонтировать держатель жгута силового агрегата.
9. Ослабить крепежные болты.
10. Убрать с корпуса картера сцепного устройства электрический стартер, не отсоединяя его от провода.
11. Открутить от кронштейна КПП передний и задний опорный механизм.
12. Отсоединить левую опору и вывести первичный вал из зацепления.
13. Снять коробку передач.

Для того чтобы поставить камазовскую коробку на место, необходимо повторить все действия в обратном порядке.

содержание .. 150 151 152 153 154 155 156 157 158 159 ..

ЭКСПЛУАТАЦИЯ КОРОБКИ ПЕРЕДАЧ ЯМЗ-238ВМ

Переключение передач с первой по четвертую и с пятой по восьмую производите перемещением рычага переключения в соответствующее положение (рис. 113).

При управлении коробкой передач с помощью механического дистанционного привода положения рукоятки рычага переключения передач могут отличаться от приведенных на схеме и указываются в руководстве по эксплуатации автомобиля.

Рис. 114. Схема положений рычага переключения передач

Для переключения с четвертой на пятую передачу переместите кнопку переключения демультипликатора в положения включения высшего диапазона при включенной четвертой передаче в основной коробке передач (расположение органов управления демультипликатором указано в руководстве по эксплуатации автомобиля). Затем переведите рычаг переключения передач в нейтральное положение. Задержите пока не погаснет лампа сигнализатора и включите пятую передачу.

Для перехода с пятой на четвертую передачу переместите кнопку переключения демультипликатора на включение низшего диапазона при включенной пятой передаче, скорость автомобиля при этом не должна превышать 35 км/час. Затем рычаг переключения передач переведите в нейтральное положение, задержите, пока не погаснет лампа сигнализатора, и включите четвертую передачу в основной коробке.

В момент перехода рычага переключения передач через нейтральное положение происходит автоматическое переключение диапазонов в демультипликаторе. Затухание сигнальной лампы свидетельствует о завершении процесса переключения диапазонов.

ВНИМАНИЕ! ТРОГАНИЕ ГРУЖЕНОГО АВТОМОБИЛЯ С МЕСТА ПРОИЗВОДИТСЯ НА ПЕРВОЙ ПЕРЕДАЧЕ. ТРОГАНИЕ НА ВТОРОЙ ПЕРЕДАЧЕ ДОПУСКАЕТСЯ ТОЛЬКО НА ДОРОГАХ С ТВЕРДЫМ ПОКРЫТИЕМ ПРИ ЧАСТИЧНОЙ ЗАГРУЗКЕ АВТОМОБИЛЯ

ТРОГАНИЕ НА ВТОРОЙ ПЕРЕДАЧЕ ДОПУСКАЕТСЯ ТОЛЬКО НА ДОРОГАХ С ТВЕРДЫМ ПОКРЫТИЕМ ПРИ ЧАСТИЧНОЙ ЗАГРУЗКЕ АВТОМОБИЛЯ.

Движение задним ходом следует осуществлять при включенном низшем диапазоне в демультипликаторе. При переводе рычага переключения передач из нейтрального положения в положение для включения заднего хода должно ощущаться сопротивление пружинного предохранителя.

ВНИМАНИЕ! ЗАДНИЙ ХОД ВКЛЮЧАТЬ ТОЛЬКО ПОСЛЕ ПОЛНОЙ ОСТАНОВКИ АВТОМОБИЛЯ. ПРАВИЛА БУКСИРОВКИ АВТОМОБИЛЯ

ПРАВИЛА БУКСИРОВКИ АВТОМОБИЛЯ

Буксировку автомобиля с неработающим двигателем при выключенных передачах в коробке передач допускается производить на расстояние не более 20 км и только при включенном высшем диапазоне в демультипликаторе со скоростью не более 30 км/час.

Буксировку автомобиля на большее расстояние следует производить одним из следующих способов:

1 С отсоединенным карданным валом.

2 Установить орган управления раздаточной коробкой автомобиля в нейтральное положение, если это не запрещено инструкцией по эксплуатации автомобиля.

3 Включить седьмую передачу и выключить сцепление.

Буксировка автомобиля с нарушением изложенных правил

может привести к выходу из строя коробки передач.

МАСЛА И СМАЗКИ

Уровень масла ниже контрольного отверстия не допускается.

содержание .. 150 151 152 153 154 155 156 157 158 159 ..

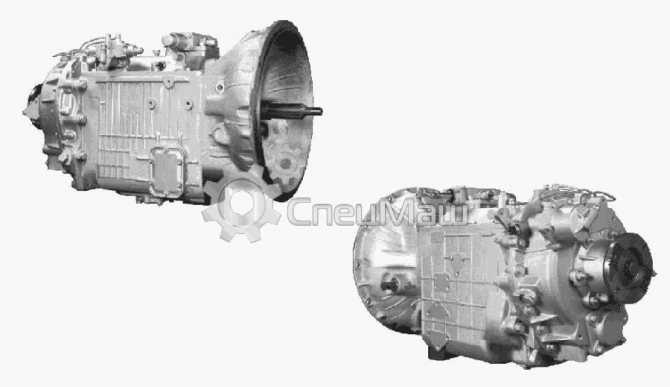

КПП ЯМЗ 238 — с демультипликатором, схема, устройство — ТД Спецмаш

На многие автомобили минского автозавода устанавливаются двигатели завода ярославского. Чаще всего, это моторы 238-й и 239-й серии, под которые устанавливается соответствующая коробка передач. К примеру, схема ЯМЗ 238 в базе предусматривает установку такой же коробки. Вот о последней и будет наша статья… Если быть совсем точным, то мы расскажем кое-что о тех агрегатах, что оснащаются особым устройством, позволяющим расширить возможности стандартной коробки без излишнего вмешательства в конструкцию. Речь идет о КПП ЯМЗ 238 с демультипликатором повышения, или как его иначе называют делителем. Мы тоже будем использовать именно это слово, ведь на грузовых автомобилях часто используют еще одну дополнительную коробку, которую тоже называют демультипликатором, но у нее немного другая задача, и о ней мы поговорим в другой статье

По своей сути делитель, это такая же коробка передач, только имеет она всего две скорости – стандартную (прямую), при которой крутящий момент передается так же, как и при обычном режиме работы, и повышенную, при которой крутящий момент по значению является средним для двух соседних чисел. То есть, например, крутящий момент третьей передачи при включенном демультипликаторе-делителе будет равняться среднему арифметическому между крутящими моментами третьей и четвертой прямых передач.

Таким образом, конструктивная схема КПП ЯМЗ 238 остается практически неизменной, а так как делитель устанавливается перед основной коробкой, то и количество выходных скоростей остается прежним. Но за счет использования делителя водитель получает дополнительное преимущество – появляется возможность более точно регулировать мощность двигателя в соответствии с нагрузкой и скоростью движения.

Консультация по техническим вопросам , приобретению запчастей 8-916-161-01-97 Сергей Николаевич

Подобный контроль позволяет снизить общий расход топлива и заодно бережет детали основной коробки. Впрочем, если вы с нами, то о запчастях для КПП ЯМЗ 238, а также о запчастях к демультипликаторам и делителям вы можете не беспокоиться – что бы вам не понадобилось в «СпецМаше» эта деталь найдется обязательно. И не беспокойтесь о качестве запчастей, ведь оно проверенно многими специалистами, среди которых были и представители Ярославского Моторного. А что касается цен на нашу продукцию… так мы ведь не посредники, и нам не нужно их «задирать», поэтому большинство запчастей стоят дешевле, чем на самом ЯМЗ. Можете проверить!

ХАРАКТЕРИСТИКИ КОРОБКИ ПЕРЕДАЧ

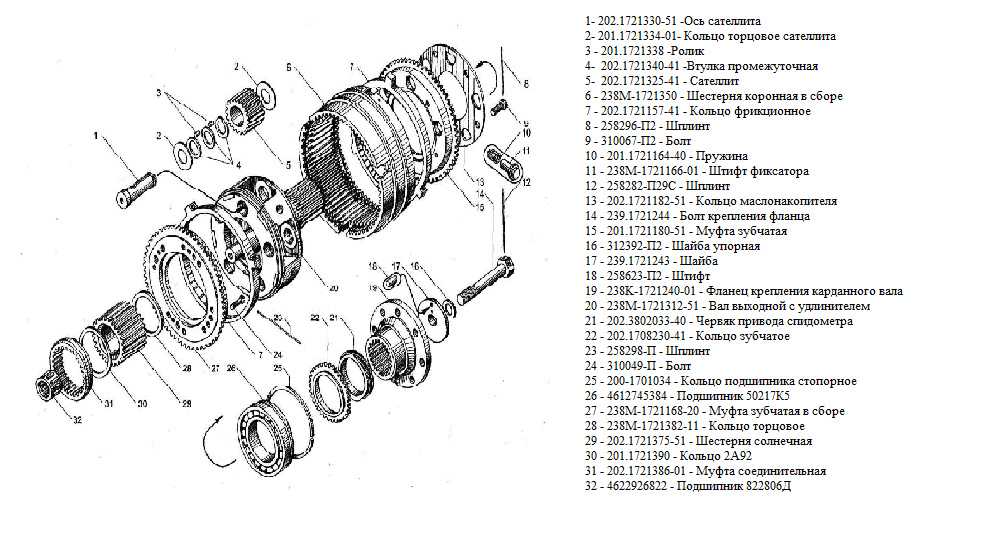

Коробка передач ЯМЗ-238ВМ (рис. 2) – механическая, восьмиступенчатая, с синхронизаторами на всех передачах, кроме заднего хода, состоит из основной четырехступенчатой коробки передач и двухдиапазонного планетарного демультипликатора.

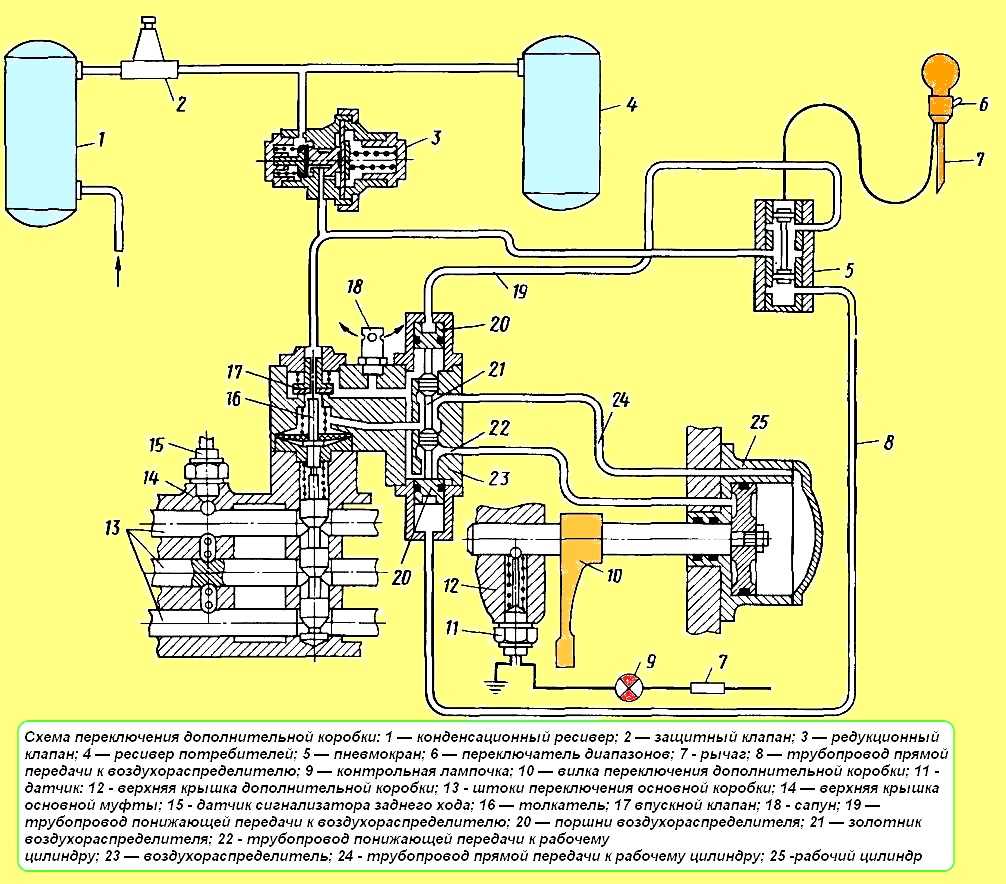

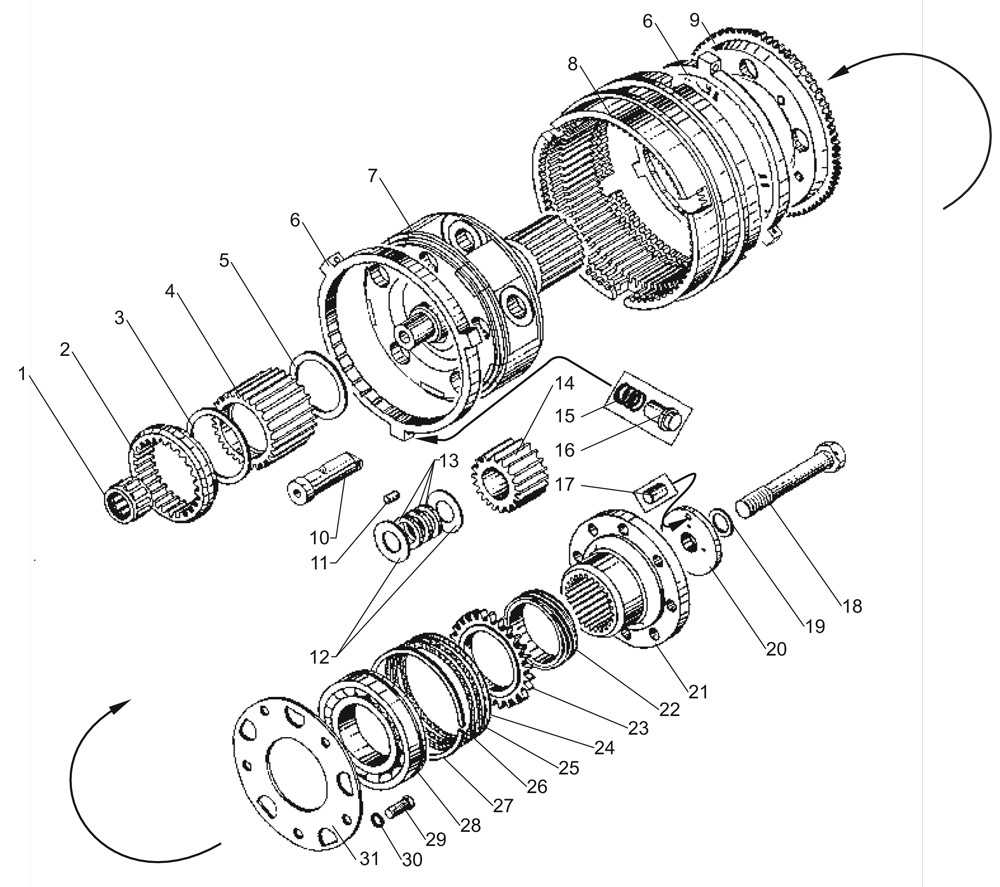

Механизм переключения диапазонов демультипликатора оснащен автоматической системой блокировки включения низшего диапазона (АСБП).

Реле АСБП устроено таким образом, что разрешает включение низшего диапазона при частоте вращения выходного вала коробки передач не более 920 мин -1 , что в зависимости от передаточных чисел ведущего моста, раздаточной коробки, радиуса качения колёс соответствует скорости движения автомобиля 25 — 30 км/час.

Для каждого конкретного автомобиля эта величина может быть с достаточной точностью определена как частное от деления величины максимальной (кинематической) скорости на 3,5.

Заправочная ёмкость системы смазки коробки передач 7,5 литра.

Уровень масла определяется нижней кромкой контрольного отверстия на правой стороне проставки, расположенной между картерами основной коробки и демультипликатора.

Пробка маслозаливного отверстия расположена на верхней крышке основной коробки с левой стороны.

В качестве заливного может также использоваться контрольное отверстие.

Модель коробки передач — Основные конструктивные особенности коробки передач

ЯМЗ-238ВМ4 — Под двухдисковое сцепление, без рычага переключения передач, с заглушкой на верхней крышке, фланец карданного вала обычный с 16-ю отверстиями, крышка выходного вала с фланцем под привод спидометра.

ЯМЗ-238ВМ5 — КП 238ВМ4 под диафрагменное сцепление, отличается размерами муфты выключения сцепления, наличием скобы для зацепления оттяжной цилиндрической пружины муфты.

ЯМЗ-238ВМ7 — Отличается от КП 238ВМ5 фланцем карданного вала с торцовыми шлицами по ISO.

ЯМЗ-238ВК4 — Отличается от КП 238ВМ4 наличием короткого рычага переключения передач, устанавливаемого взамен заглушки на верхней крышке.

ЯМЗ-238ВК5 — КП 238ВК4 под диафрагменное сцепление, отличается размерами муфты выключения сцепления, наличием скобы для зацепления оттяжной цилиндрической пружины муфты.

ЯМЗ-238ВК7 — Отличается от КП 238ВК5 фланцем карданного вала с торцовыми шлицами по ISO.

ЯМЗ-238ВЛ — Отличается от КП 238ВК4 электромагнитным клапаном, работающим на напряжении 12В, у КП 238ВК4 (ВМ4, ВК5, ВМ5 и др.) – 24В, (соответствующая маркировка на самом клапане: 12В или 24В).

ЯМЗ-238ВЛ1 — КП 238ВЛ под диафрагменное сцепление, отличается размерами муфты выключения сцепления, наличием скобы для зацепления оттяжной цилиндрической пружины муфты, фланец карданного вала обычный с 8-ю отверстиями Ø10 мм.

ЯМЗ-238ВУ — Отличается от КП 238ВК4 только отсутствием на крышке выходного вала фланца для крепления деталей привода спидометра.

ЯМЗ-238ВУ1 — КП 238ВУ под диафрагменное сцепление, отличается размерами муфты выключения сцепления, наличием скобы для зацепления оттяжной цилиндрической пружины муфты.

ЯМЗ-238ВУ2 — Отличается от КП 238ВУ отсутствием короткого рычага переключения передач и наличием заглушки на верхней крышке.

ЯМЗ-238ВУ3 — КП 238ВУ2 под диафрагменное сцепление, отличается размерами муфты выключения сцепления, наличием скобы для зацепления оттяжной цилиндрической пружины муфты.

ЯМЗ-238ВУ4 — Коробка передач 238ВУ2 в герметичном исполнении.

ЯМЗ-238ВУ5 — Коробка передач 238ВУ3 с герметичным картером сцепления.

ЯМЗ-238ВУ6 — Отличается от КП 238ВУ5 фланцем карданного вала с торцовыми шлицами по ISO.

ЯМЗ-238ВУ7 — Отличается от КП 238ВУ3 фланцем карданного вала с торцовыми шлицами по ISO.

ЯМЗ-238ВУ9 — Отличается от КП 238ВУ1 фланцем карданного вала с торцовыми шлицами по ISO.

КПП 238вм с коротким делителем

Силовой агрегат, в зависимости от модели и комплектации, может комплектоваться коробкой передач нескольких моделей и различных комплектаций

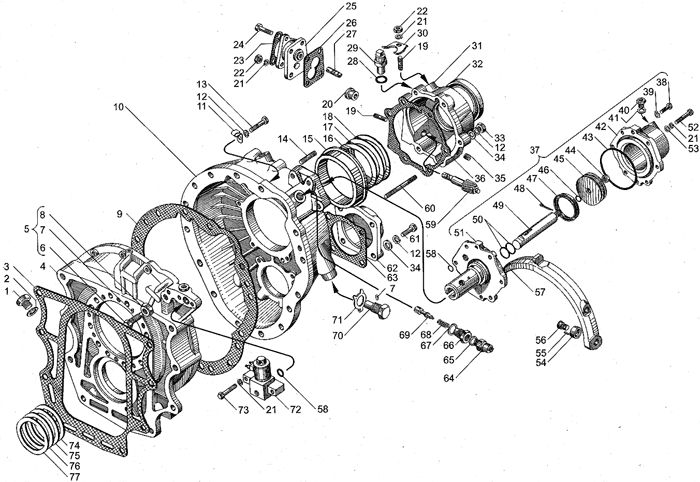

Коробки передач производства ОАО ″ТМЗ″ (обозначаются буквой ″В″ в маркировке) комплектуются картером демультипликатора из алюминиевого сплава, опорой штока (между цилиндром и картером демультипликатора) механизма переключения демультипликатора с измененным расположением включателя сигнальной лампы демультипликатора.

Исправная работа коробки передач и срок ее службы находятся в прямой зависимости от культуры эксплуатации, поэтому необходимо внимательно отнестись к проведению всех регламентных работ, предусмотренных настоящим руководством.

Применение смазочных материалов, не указанных в настоящем руководстве, не разрешается.

Во избежание повреждения синхронизатора демультипликатора и синхронизаторов основной коробки передач включение передач в основной коробке при включенной лампе сигнализатора переключения демультипликатора не допускается.

Во избежание чрезмерного возрастания частоты вращения коленчатого вала двигателя и повышенного износа синхронизаторов коробки передач не допускается включение низшего диапазона в демультипликаторе при скорости движения автомобиля выше 35 км/час.

Необходимо соблюдать правила буксировки автомобиля.
