Замена сцепления Хендай Акцент своими руками: технология проведения работ

Пришло время заменить сцепление Хендай Акцент, но боитесь это сделать, так как не в курсе, как правильно? Мы вам постараемся помочь в этом нелегком деле

Обратите внимание на то, что всего есть три варианта механизмов сцепления, которые отличаются друг от друга диаметром – они не взаимозаменяемы! Поэтому прежде чем приобрести комплект для замены, обратитесь к документации автомобиля, чтобы узнать год и месяц выпуска. Иногда определить тип сцепления можно только после разборки узла (это на переходных моделях)

Признаки выхода из строя сцепления

Замену сцепления на Хендай Акцент нужно проводить по регламенту каждые 100-120 тыс. км пробега. Но все на самом деле зависит от того, как эксплуатируется автомобиль. Вам пора менять сцепление, если появились такие симптомы:

1. Становится трудно переключать скорости.
2. Слышны потрескивания и характерный скрежет при переключении скоростей.
3. Чувствуется запах подгоревших фрикционных накладок.
4. Появляется шум и свист от выжимного подшипника.
5. Появляется вибрация, динамика автомобиля нарушается.

Демонтаж механизма сцепления на Хендай Акцент

Рекомендуется установить автомобиль на смотровой яме, эстакаде или подъемнике. В таком случае работы проводить намного удобнее, нежели на ровной поверхности. По времени ремонт займет около часа, если выполнять все быстро. В целом, снятие элементов сцепления зависит полностью от того, какой тип КПП установлен на Хендай Акцент. В том случае, если крепления и комплектация обычные манипуляции такие:

1. Снимаете КПП, выкрутив все элементы крепления.
2. Отмечаете, как расположен маховик относительно корзины. Если будет устанавливаться новая корзина, то это делать не нужно.
3. Извлеките выжимной подшипник и внимательно посмотрите на него. Проверьте, есть ли какие-либо признаки износа, повреждения.
4. Зафиксируйте маховик и осмотрите его на предмет повреждений и износа.
5. Выкрутите болты, крепящие кожух к маховику. Болты нельзя отпускать резко, все делайте аккуратно и постепенно, чтобы не сломать пружину.
6. Снимаете корзину, кожух и диск сцепления.
7. Осмотрите рабочую поверхность на маховике.

В случае, если произведен крепеж при помощи болтов на фланце коленчатого вала, выполняются такие манипуляции:

Снимаете КПП

Обратите внимание на то, что потребуется извлекать хотя бы один из приводов. Заблокируйте маховик

Снимаете маховик с ведущего диска и освобождаете ведомый диск сцепления. Все болты нужно выкручивать медленно. Теперь нужно ослабить пружинное крепление и снять вилку. Затем потребуется зафиксировать планшайбу ведущего диска сцепления (корзины) и аккуратно выкрутить болты. Демонтируете пластину. Снимаете с фланца коленчатого вала корзину.

Установка сцепления

Процедура установки выполняется в обратной последовательности. Если ставите новые элементы, то они монтируются в любом положении, которое удобно для вас. После этого произойдет притирка элементов. Но если элементы были в употреблении, ставить их надо в то же положение, в котором они находились ранее. Замена сцепления на Хендай Акцент выглядит следующим образом:

1. На шлицы ведущего диска (корзины) нужно нанести небольшое количество смазки типа ШРУС.
2. Используя подходящую по толщине втулку или старый первичный вал, нужно отцентрировать корзину.
3. Закрепляете при помощи ботов кожух. Корзину при этом обязательно нужно придерживать, не допускайте ее смещения. Прижимать к маховику нужно равномерно.
4. Оправка для центрирования перемещаться должна свободно.
5. Избавьтесь от лишней смазки, чтобы она не попала на фрикционные накладки.
6. Затяните все болты крепления при зафиксированном маховике.
7. Установите на рычаге подшипник.
8. Проверьте качество работы новых элементов.

Как заменить выжимной подшипник

Если нужно менять выжимной подшипник, то нужно выполнить ряд действий:

1. Провернуть вилку (подшипник сцепления находится на ней).
2. Извлеките узел с прокладкой из резины из поддона.
3. Отсоедините от вилки подшипник.
4. Установите новый подшипник на вилке.
5. Смажьте все места, в котором соприкасаются элементы подшипника и корзины, первичного вала.

Обратите внимание на то, что при осуществлении замены сцепления на Хендай Акцент нужно соблюдать осторожность. Пыль, которая образуется при стирании фрикционных накладок, очень опасна. В ней много асбеста, поэтому смывать растворителями, бензином, продувать воздухом, запрещено

Рекомендуется для очистки использовать денатурат или чистящее средство для тормозов

В ней много асбеста, поэтому смывать растворителями, бензином, продувать воздухом, запрещено. Рекомендуется для очистки использовать денатурат или чистящее средство для тормозов.

Процедура замены сцепления Hyundai Accent: пошаговая инструкция

В работе понадобятся несколько размеров гаечных ключей: 12, 14 и 17.Также необходимыбудут головки, вороток с удлинителем, динамометр. Как и говорилось выше, потребуется оправка специального типа.

Демонтаж сцепления

Машину следует непременно установить на эстакаде, смотровой яме или подъёмнике. Дальнейшие действия:

• слить масло из КПП;
• вытащить аккумулятор вместе с поддоном;
• освободить корпус воздушного фильтра с рукавом воздушного подвода к дросселю;
• открутить привод сцепления из подкапотного пространства;
• освободить тросы выбора передачи уже из‐под машины — кронштейн с тросами отвести в сторону;
• демонтировать рабочий цилиндр механизма сцепления, отвести в сторону — трубки не трогать;
• отсоединить проводку от выключателя лампочки заднего хода;
• обеспечить полный доступ к КПП, убрав всё лишнее;
• снять обе верхние опоры КПП;
• вытащить брызговик;
• открутить оба наружных передних колёсных привода;
• вытащить внутренние гранаты;
• снять левую опору ДВС, отсоединить кронштейн от КПП;
• отделить пластмассовый держатель жгута проводки;
• демонтировать верхнюю и нижнюю крышки картера;
• извлечь стартер;
• подвесить мотор или установить под ним регулируемый упор;
• снять две другие опоры двигателя вместе с кронштейнами;
• отделить КПП от силового агрегата, отвернув нижние фиксационные болты — сдвинуть коробку влево и поставить на упор;
• отвернуть болты, соединяющие кожух с маховиком;
• вытащить корзину с диском.

Выжимной подшипник находится на вилке сцепления. Чтобы извлечь его, надо снять пыльник и провернуть вилку — обязательно нажимая рукой на боковые части её внутренней пружины. Затем снять элемент вместе с резиновой прокладкой.

Установка

Перед обратной установкой корзину надо обязательно отцентрировать относительно диска и подшипника вала. Оправка снимается в самый последний момент, после того, как все болты кожуха затянуты окончательным моментом.

Важные советы:

• перед установкой коробки передач, на шлицевую часть корзины и первичного вала наносят тонкий слой трипоидной смазки;
• новый диск нужно ставить выпуклой частью в сторону корзины;
• болты корзины окончательно затягиваются динамическим ключом с моментом 22 Ньютон на метр;
• в КПП обязательно заливается новая жидкость.

Проверка маховика

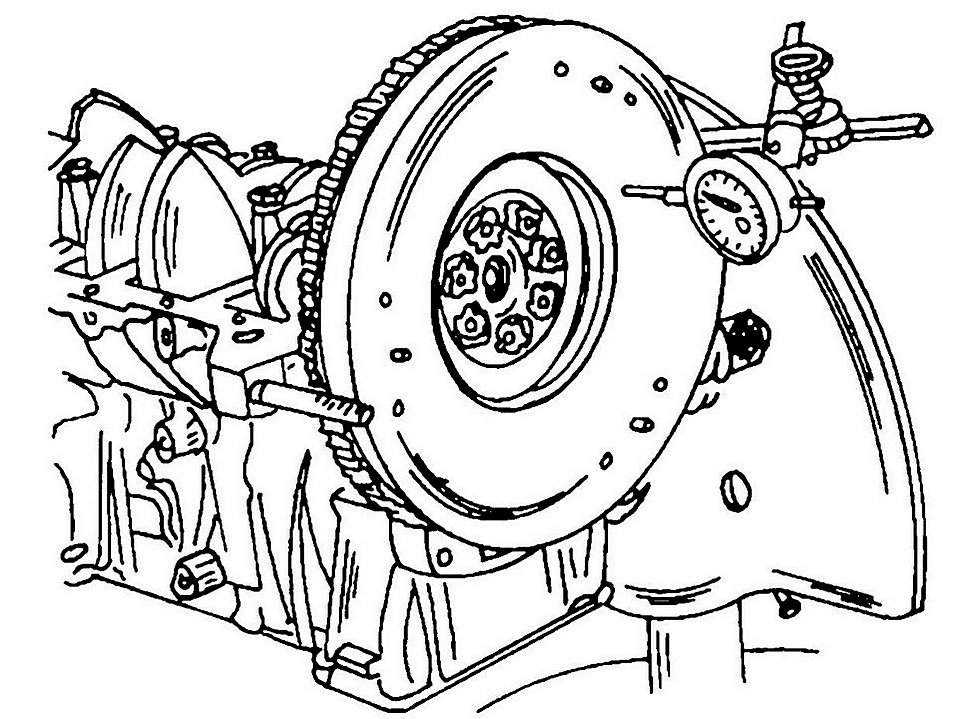

Если на маховике имеются синие пятна, это повод для измерения биения. Надо убедиться, что рабочая поверхность детали (зеркало) не повреждено. Чтобы грамотно провести измерение, нужен самодельный индикатор часового типа на штативе или другое приспособление. Оно крепится на маховике, затем двигатель проворачивается по часовой стрелке. Одновременно контролируется шкала. Допустимый показатель биения — не более 0,1 мм.

Полезные рекомендации по запчастям

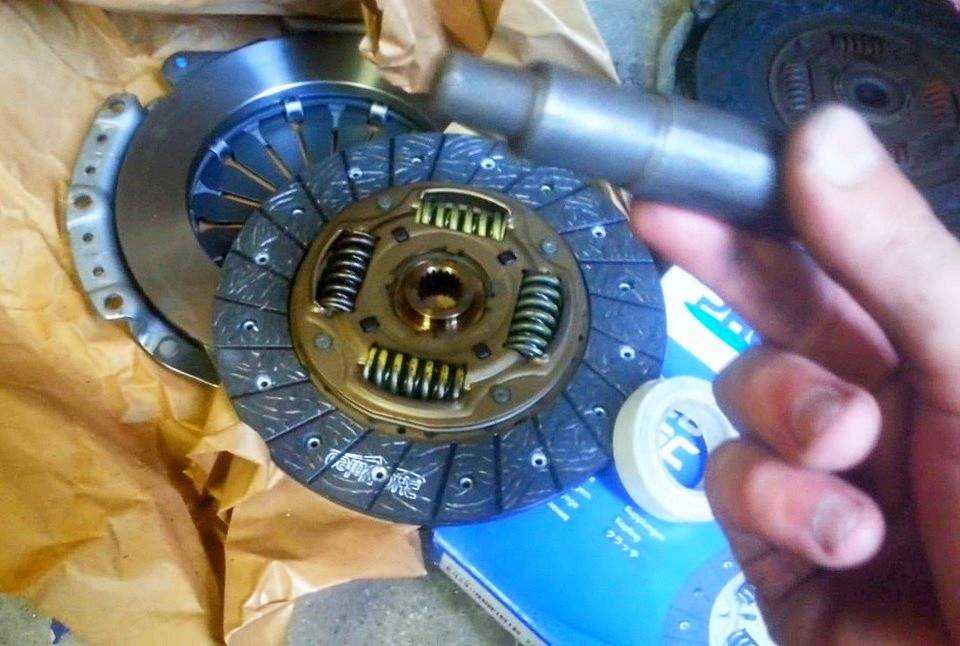

Вот какие детали сцепления подходят на Hyundai Accent по диаметру и артикулам:

• на модели до 2005 года выпуска — диск 200 мм 41100–22705, корзина 200 мм 41300–22660, выжимной 41424–28000;
• на модели после 2005 года — диск 215 мм 41100–22750, корзина 215 мм 41300–22710 и выжимной 41424–28000.

Проводя замену сцепления на Хундай Акцент, нужно быть крайне осторожным. При истирании фрикционных накладок образуется асбестовая пыль, которая очень опасна для механизмов автомобиля. Смывать её бензином или растворителем запрещено! Использовать надо только технический спирт.

Руководства на все автомобили

1. Инструкция по эксплуатации
2. Двигатель
3. Система смазки
4. Система охлаждения
5. Контроль, снижение токсичности
6. Топливная система
7. Система зажигания
8. Сцепление
8.0 Сцепление
8.1 Технические данные
8.2 Регулировка педали сцепления
8.3 Главный цилиндр сцепления
8.4 Педаль сцепления
8.5 Рабочий цилиндр сцепления
8.6 Поиск и устранение неисправностей
9. Коробка передач
10. Оси и приводные валы
11. Подвеска
12. Рулевое управление
13. Тормозная система
14. Кузов
15. Система кондиционирования
16. Электрическое оборудование
17. Приложение
18. Данные для регулировок и контроля
19. Электросхемы Ссылки на другие сайты

Замена комплекта сцепления для Hyundai Accent Getz Elantra

Замена сцепления для автомобилей Hyundai. Комплект замены сцепления для Hyundai Accent Getz Elantra. Фото материалы для замены сцепления корейских автомобилей.

Замена комплекта сцепления Hyundai AccentРесурс сцепления для автомобилей Hyundai обычно достигает 100-120 тыс. Км. и многое другое (стиль катания). Основными симптомами замены сцепления в автомобиле могут быть:

сложность переключения скоростей; переключение передач с ударами или рывками; повышенный шум, свист (выхлоп подшипника); запах обожженной кладки; плохая динамика автомобиля, вибрация и многое другое.

Оригинальные комплекты сцепления Hyundai

Отличительной чертой оригинальных деталей является тиснение логотипов Hyundai. Имея многолетний опыт работы с Hyundai Car Center, лучший надежный вариант ОРИГИНАЛЬНОЕ УЧРЕЖДЕНИЕ Hyundai (MOBIS). Стоимость замены сцепления Стоимость комплекта сцепления указана в таблице.

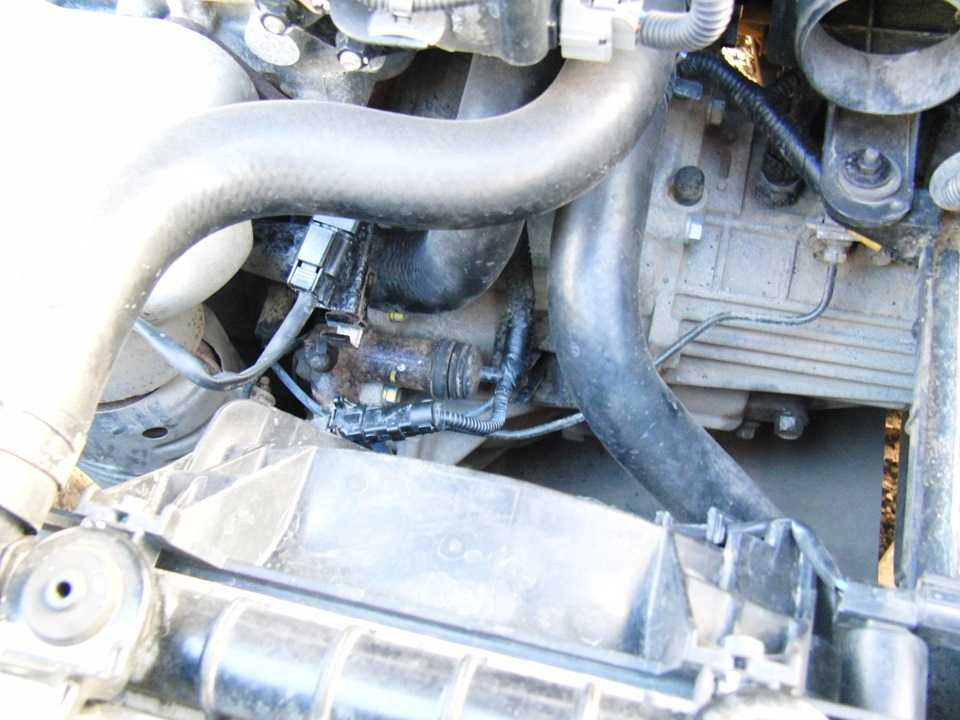

Где находится штуцер рабочего гидроцилиндра
