Как выбрать подходящий бензонасос для Пассата Б5?

При выборе подходящего бензонасоса для Пассата Б5 важно учитывать несколько факторов:

Модель и год выпуска автомобиля: Понятно, что бензонасос должен быть совместим с конкретной моделью и годом выпуска вашего Пассата Б5. Изучите документацию автомобиля или проконсультируйтесь с профессионалами, чтобы определить, какие типы бензонасосов подходят для вашего автомобиля.

Тип двигателя: Пассат Б5 может быть оснащен разными типами двигателей, такими как бензиновый, дизельный или турбированный. Каждый из них может требовать свой тип бензонасоса, поэтому учтите это при выборе.

Качество и надежность: Приобретайте бензонасосы только у известных и надежных производителей
Обратите внимание на отзывы и рейтинги товаров, чтобы выбрать надежный и качественный продукт. Это позволит избежать проблем с работой автомобиля в будущем.

Совместимость и установка: Убедитесь, что выбранный бензонасос совместим с вашими предпочтениями по установке
Некоторые модели могут требовать дополнительных модификаций или адаптаций перед установкой

Важно также убедиться, что у вас есть все необходимые инструменты и знания для правильной установки бензонасоса. В противном случае, лучше обратиться к опытному автомеханику.

Не забывайте, что правильно выбранный бензонасос является неотъемлемой частью исправной работы вашего автомобиля. Поэтому следуйте вышеуказанным рекомендациям и не экономьте на качестве и надежности, чтобы спокойно и безопасно использовать ваш Пассат Б5 на дорогах.

Не работает бензонасос на Фольксваген Пассат б5

Отказавший в работе бензонасос, будь то карбюраторный двигатель, инжектор или дизель, доставит много проблем владельцу автомобиля. Дальнейшее продолжение движения становится невозможным, так как запустить силовой агрегат не удаётся. Решить такую проблему возможно владельцам автомобиля, в некоторых случаях даже начинающим. Поговорим на эту тему более подробно.

Почему происходит отказ

Силовой агрегат Пассат В5 представляет собой инжектор, топливная смесь в котором подаётся электрическим насосом. Выход, из строя этого прибора может произойти по нескольким причинам. Среди них могут быть проблемы с электрической схемой этого устройства, а также отказ механической части системы. Если происходит сбой электрических цепей питания топливного насоса, может выйти из строя предохранитель. Номер плавкой вставки 28 в монтажном блоке автомобиля. Его можно отыскать под панелью приборов салона машины.

Предохранитель рассчитан на ток силой 15 Ампер. Перед установкой новой плавкой вставки следует убедиться в отсутствии короткого замыкания цепей питания топливного насоса. Также проблемы может создать электромагнитное реле, через него подаётся напряжение питания на насос. Реле находится в блоке под передней панелью со стороны пассажира его номер 4. Ели предохранитель исправный, а на его ножках есть напряжение бортовой цепи, проверяют исправность реле. Это можно выполнить измерительным прибором, проверив исправность обмотки, а также контактов коммутации.

Что ещё можно предпринять

Отказ бензонасоса может быть вызван проблемами с электродвигателем его привода. Можно попробовать подать питание на клеммы непосредственно с аккумуляторной батареи. Если прибор будет работать, неисправность следует искать в цепях питания, если работоспособность не восстановится, неисправен двигатель привода насоса. Такая проблема обычно решается заменой неисправного прибора, но иногда бензонасос можно отремонтировать. Это возможно в том случае, когда происходит отказ щёток электродвигателя, плохой контакт цепей питания.

При открывании водительской двери должен включаться топливный насос, если этого не произошло, может быть неисправным концевой выключатель водительской двери. Его замена, а иногда просто восстановление контактов на его плате возобновляет работоспособность. Также создать проблему может создать установка сигнализации на автомобиль, которая может заблокировать работу топливного насоса.

Монтаж проводки на Пассате б5

Монтаж проводки на Пассате б5 является важным этапом установки бензонасоса. Корректное подключение проводов обеспечивает надежную и безопасную работу системы топливоподачи.

Перед началом монтажа рекомендуется внимательно изучить схему проводки и ознакомиться с инструкцией по установке бензонасоса на Пассате б5.

Подготовка к монтажу

Отсоедините провода от аккумулятора перед началом монтажных работ, чтобы избежать возможного короткого замыкания.
Проверьте целостность и исправность проводов. Если обнаружены повреждения, следует заменить провода на новые.
Учтите правильную полярность подключения проводов при установке бензонасоса. Неправильное подключение может привести к негативным последствиям.

Монтаж проводки

Определите место монтажа бензонасоса в автомобиле, исходя из рекомендаций производителя.
Следуйте схеме проводки и правильно соедините провода с бензонасосом.
При необходимости используйте клеммы или специальные соединители для надежной фиксации проводов.
Установите крепежные элементы для фиксации проводов. Обеспечьте надежное крепление, чтобы провода не задели вращающиеся и горячие части автомобиля.

Завершение монтажа

Проверьте правильность подключения проводов. Убедитесь, что все провода подключены в соответствии с схемой проводки.
Закрепите провода таким образом, чтобы они не соприкасались с острыми краями и движущимися частями автомобиля.
Включите зажигание и убедитесь, что бензонасос запускается и функционирует корректно.
При необходимости произведите дополнительные проверки работы системы топливоподачи.

Важно соблюдать правила пожарной безопасности при установке проводки на Пассате б5. Работы по монтажу проводки лучше выполнять при выключенном двигателе и отсоединенном аккумуляторе

Если у вас возникают затруднения при монтаже проводки на Пассате б5, рекомендуется обратиться к специалистам или сервисному центру.

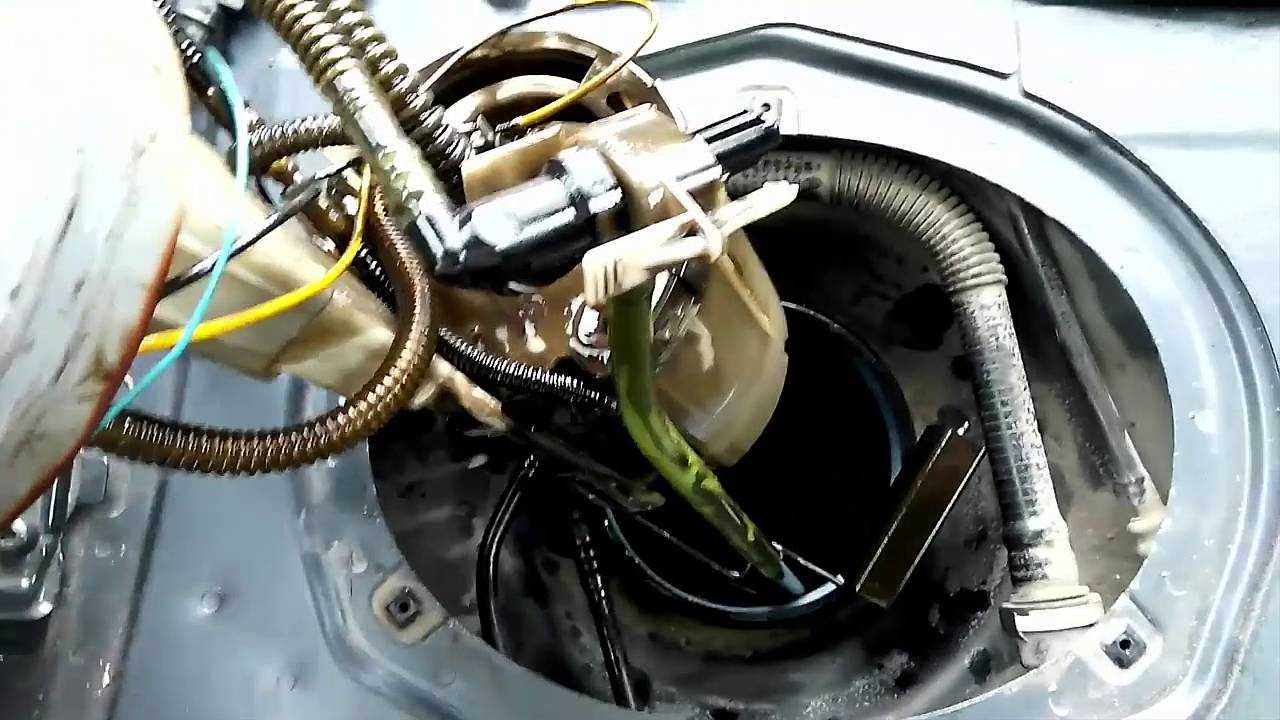

Как снять бензонасос пассат б5?

Загрязнённость также способна вывести из строя, потому рекомендуется временами прочищать бензонасос и фильтры. В нэте есть два варианта 1 — с сплошной пластиковой колбой и 2 — с пластиком в виде звезды, у меня второй.

Откручиваем лючок. Снимаем фишку на насос. Громкий стук, визг или жужжание сзади автомобиля, а бензонасос в Фольксваген Пассат Б5 погружен в бензобак, ясно свидетельствуют о неполадках и необходимости срочного ремонта.

Неисправность насоса может привести и к внезапному отказу машины заводиться, что усложнит диагностику. В замена бензонасоса фольксваген пассат б5 случае, пора вооружиться инструментами и открывать багажник.

Процесс снятия Основных причин отказа работы бензонасоса Пассат В3, как и Пассат Б5, замена бензонасоса фольксваген пассат б5 — износ деталей и подвисшие щётки электродвигателя. По стоимости чуть дороже ВДОшного; 6. Krauf KRM — нижняя колба. В одной из тем, ссылка будет ниже, есть отзывы, что при остатке бензина на км машина глохнет, пока не заправишься.

Хотя по популярности наверное самый покупаемый аналог.

Себе купил бензонасос фирмы Bosch 0 Сначала думал конечно купить нижнюю колбу VDO, но цены вообще не стабильны. Допустим тот же VDO когда я смотрел стоил 7,5к, а на следующий день он же стоит уже 8,2.

Поэтому принял решение взять целиком бошевский. Без него ни куда! Выкручиваются 3 болта лючка над бензобаком.

Как Проверить Бензонасос Пассат Б5

Вытаскиваем предохранитель насоса из замена бензонасоса фольксваген пассат б5, чтобы убрать давление в топливной магистрали. Далее прокручиваем стартер до момента прокачки топлива. Отключает разъём топливного насоса и разжать отвёрткой хомуты на обратной и подающей магистралях. Уперся плоской отверткой в выступы и постукивая молотком, открутил. Далее отключаем фишку датчика индикатора топлива Снимаем трубку обратной топливной магистрали На данном этапе, не мог понять как она снимается, не хотелось ни чего сломать, хорошо интернет под рукой.

Что бы снять трубку замена бензонасоса фольксваген пассат б5 надавить 2 стопорных язычка и тянуть в низ. Я просунул одну руку, схватившись за ромашку, легким усилием повернул и аккуратно вынул. Сборка происходит в обратной последовательности. Когда ставим насос главное попасть в пазы и повернуть колбу вправо. Не забываем про метки! Метка на фланце должна совпадать с меткой на топливном баке А так же поменял топливный фильтр.

Топливный насос/датчик уровня топлива

На моделях с бензиновыми двигателями топливный насос вместе с датчиком уровня
топлива установлены в топливном баке. На переднеприводных автомобилях с
дизельным двигателем топливо из топливного бака забирается топливным насосом
высокого давления и в баке отсутствует топливный насос. На полноприводных

автомобилях с дизельным двигателем в топливном баке установлен топливный насос.
По конструкции датчик уровня топлива состоит из потенциометра и связанного с ним
поплавка. При уменьшении количества топлива опускается поплавок датчика и,
увеличивая сопротивление потенциометра, понижает напряжение на указателе уровня
топлива, расположенном на комбинации приборов.

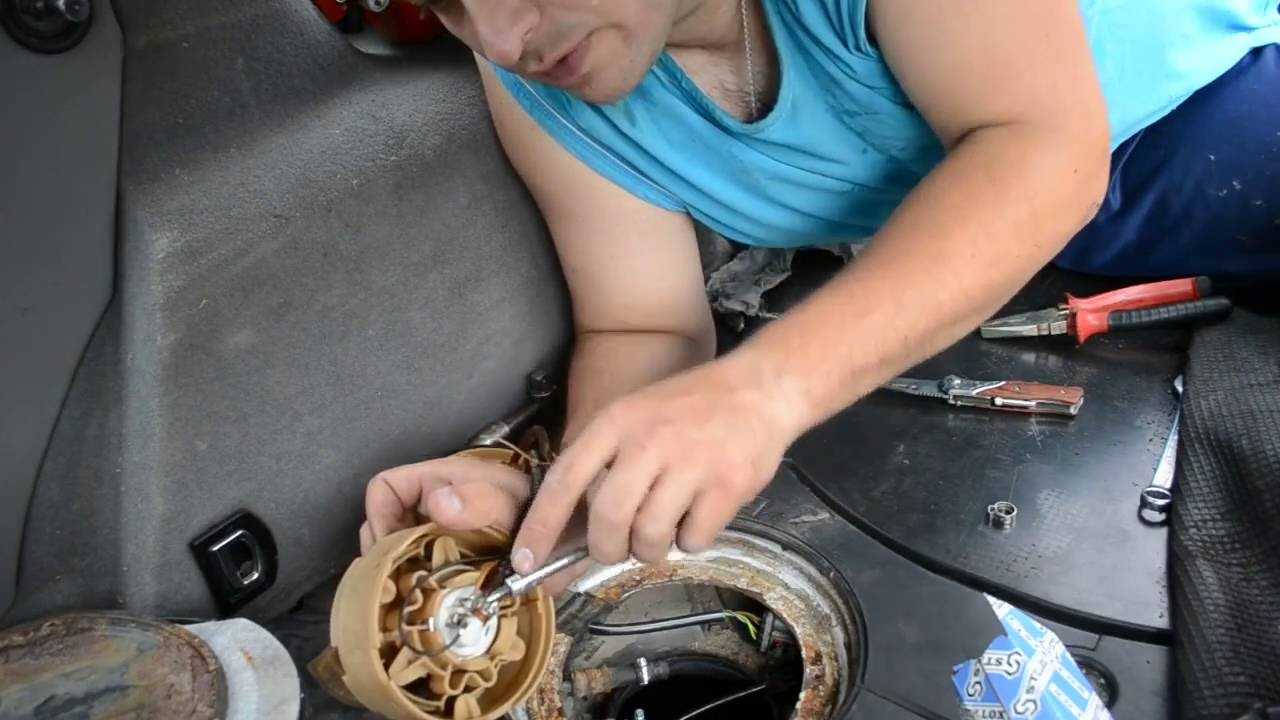

Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Выключите зажигание и снимите провод массы с аккумулятора.
2. С правой стороны багажного отделения перемесите назад ковровое покрытие и
отвинтите крышку, расположенную над топливным насосом/ датчиком уровня топлива.
Для доступа к крышке, расположен ной над топливным насосом/датчиком уровня
топлива на полноприводных автомобилях снимите заднее сидение.
3. Отсоедините электрический разъем топливного насоса/датчика уровня топлива.
Имейте в виду, что трубопровод, подающий топливо, находится под давлением. Перед
отсоединением топливопровода снимите давление в топливной системе

Для этого
ослабьте хомут крепления топливопровода, затем закройте место соединения
ветошью и, соблюдая осторожность, снимите топливный шланг со штуцера. Для
защиты глаз от попадания топлива используйте защитные очки.
4

Ослабьте хомут и снимите со штуцеры
крепежного фланца подающий и возвратный
топливопроводы. Закройте концы
трубопроводов подходящими пробками.

5. Используя специальный инструмент VW-
3217, отвинтите фланцевую гайку. Для
отвинчивания фланцевой гайки на
полноприводных автомобилях необходимо
использовать специальный инструмент VW-
3087. При отсутствии специального
инструмента отвинтите фланцевую гайку,
используя деревянный брусок и молоток.

6. Извлеките из отверстия топливного бака крепежный фланец и уплотнительное
кольцо.
7. С внутренней стороны крепежного фланца промаркируйте и отсоедините
электрические разъемы и топливные шланги.
8

Соблюдая осторожность, отсоедините датчик уровня топлива и извлеките его из
топливного бака.
Бензиновый двигатель
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Используя специальный инструмент VW-
3307, освободите топливный насос из
фиксатора, повернув его на 15°, и извлеките
топливный насос из бака

Фиксация
специального инструмента осуществляется в
прорезях корпуса топливного насоса.

2. Слейте топливо из топливного насоса в соответствующую емкость.
Установка
Совмещение меток при установке крепежного фланца на топливный бак

1 – метка на крепежном фланце,
2 – метка на топливном баке
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установите топливный насос в топливный бак. Перед установкой окуните
уплотнительное кольцо в топливо.
2. Поверните топливный насос по часовой стрелке и зафиксируйте его в топливном
баке.
3. Закрепите датчик уровня топлива в фиксаторах топливного бака.
4. С обратной стороны крепежного фланца подсоедините электрические разъемы и
топливные трубопроводы.
5. Установите крепежный фланец таким образом, чтобы метка на фланце
совместилась с меткой на топливном баке, см. рис. Совмещение меток при установке
крепежного фланца на топливный бак.
6. Навинтите фланцевую гайку и, используя специальный инструмент VW-3217,
затяните ее моментом 60 Нм.
7. Наденьте на штуцер крепежного фланца подающий и возвратный топливные шланги и
закрепите их хомутами. Стрелки на штуцерах указывают направление потокам
топлива. Возвратный топливный шланг синего цвета.
8. Подсоедините электрический разъем к крепежному фланцу.
9. Установите крышку над крепежным фланцем и привинтите ее винтами.
10. Проверьте правильность и надежность крепления топливных и вентиляционных
шлангов к топливному баку.
11. Установите на место ковровое покрытие багажного отделения. На полноприводных
автомобилях установите заднее сидение.
12. Подсоедините провод массы к аккумулятору.

2011 — 2017 Autofizik.ru

Для рекламодателей:[email protected]

Диагностика и ремонт проводки бензонасоса

Проводка бензонасоса в автомобиле Пассат б5 играет важную роль в правильной работе системы подачи топлива. Она обеспечивает электрическое соединение между бензонасосом и бортовой электроникой, позволяя топливу без помех поступать в двигатель.

Однако, со временем проводка может износиться, сломаться или попасть под воздействие неблагоприятных условий эксплуатации, что может привести к неполадкам в работе бензонасоса. В таких случаях необходимо провести диагностику проводки и в случае необходимости выполнить ремонт или замену.

Ниже представлены основные шаги для диагностики и ремонта проводки бензонасоса в автомобиле Пассат б5:

Проверка электрической цепи. С помощью мультиметра нужно измерить напряжение на проводе, идущем к бензонасосу. Если напряжение отсутствует или слишком низкое, это может указывать на проблему в проводке.
Проверка питания. Убедитесь, что проводка получает достаточное питание, проверьте предохранители и реле, которые ответственны за питание бензонасоса.
Проверка целостности проводки. Проверьте наличие повреждений или обрывов на проводке. Визуально осмотрите проводку от бензонасоса до бортовой электроники на предмет трещин, разрывов или осыпания изоляции. При обнаружении повреждений провода, его необходимо заменить или провести ремонт.
Проверка контактов. Проверьте, правильно ли установлены и надежно прилегают контакты на разъемах проводки. В случае необходимости, можно очистить или подтянуть контакты.
Проверка заземления. Проверьте соединения проводки с основной системой заземления автомобиля. Убедитесь, что заземление проводки бензонасоса не повреждено и имеет надежный контакт с кузовом автомобиля.

Если диагностика выявила проблемы с проводкой, необходимо выполнить ремонт или замену поврежденных проводов. Рекомендуется обращаться к специалистам или сервисным центрам, которые могут профессионально выполнить ремонт проводки бензонасоса.

Важно отметить, что при работе с проводкой бензонасоса необходимо соблюдать меры безопасности, особенно при работе с электрическими цепями автомобиля. Перед началом ремонта рекомендуется отключить аккумулятор и снять негативный клеммный зажим с батареи

Пример таблицы для контроля проводки бензонасоса
Симптомы
Вероятные причины
Действия

Отсутствие работы бензонасоса
Обрыв или повреждение проводки, неправильное питание
Проверить проводку, предохранители и реле, исправить обрыв или повреждение, исправить проблему с питанием

Шумы и вибрации при работе бензонасоса
Повреждение проводки, неправильное крепление
Проверить проводку, заменить поврежденные провода, правильно закрепить бензонасос

Периодический отказ бензонасоса
Механическое повреждение проводки, нестабильное питание
Проверить проводку на повреждения, исправить проблемы с питанием, заменить поврежденные провода

Все эти шаги по диагностике и ремонту проводки бензонасоса помогут обнаружить и устранить проблемы в работе системы подачи топлива в автомобиле Пассат б5.

Советы для автомобилистов

Топливный насос должен заработать. Если топливный насос не заработал, снимите крышку блока предохранителей с левой стороны панели приборов.

Подключите устройство дистанционного управления V. Подсоедините боковой зажим к положительной клемме аккумуляторной батареи.

Если топливный насос не заработал, отсоедините 4-контактный разъем проводки топливного насоса рис. Далее по схеме читаем ошибки шнурком, вася показал следующие ошибки: Идем дальше, проверяем все предохранители 28 на топливный насос и релюхи должно щелкать при включении зажигания все работает. Теперь не обходимо проверить насос.

Ну понятно насос сказал пока! В принципе не удивительно так как стоял оригинальный как-никак 13 лет отработал. На AWM резиновые шланги на хомутах крепятся к горизонтально расположенным штуцерам, а на AWT вертикальные штуцера вверх смотрят и крепятся они через г- образные переходники 4B0 А так же различаются сами нижние колбы насосов.

Почему происходит отказ

Выделил для себя следующие варианты на тот момент: Оригинал отсекался понятно почему так как это тот же самый VDO в упаковке VAG поэтому не видел смысла переплачивать; 2. Для AWM VDO EZ — нижняя колба с моторчиком и сеткой, необходимо было провести манипуляции по перестановке верхней части от старого насоса ; 4.

В случае замены бензонасоса, нет необходимости посещать сервисные центры. Всю процедуру по снятию и установке нового насоса топлива можно сделать в гаражных условиях, имея опыт ремонта автомобилей, минимальный инструмент и инструкцию.

Необходимые инструменты Для данной процедуры понадобятся следующие инструменты: Набор отверток, включая большую плоскую отвертку с широким шлицем она понадобится для выкручивания пластмассовой гайки крышки бензобака.

Хомуты, желательно2 винтовых с диаметром от 1. И один хомут диаметром 10 мм. Кусачки для сжатия хомутов.

Инструмент для снятия хомутов подойдет и отвертка. Инструкция по замене бензонасоса Перед процедурой замены бензонасоса, необходимо, чтоб в автомобиле оставалось минимум топлива.

В противном случае, его придется сливать из топливной магистрали.

Убедиться, что остаток топлива в баке менее 7 литров. Вытащить все вещи из багажника, полностью его освободив. Снять защитный коврик в багажнике.

Теперь можно слить остатки бензина из насоса. Ремонт Работоспособность бензонасоса можно проверить, подав непосредственно на него питание от аккумулятора. Если реакции нет, нужно разбирать

При снятии колбы необходимо соблюдать осторожность, запоминая расположение уплотнительных колец и деталей

Клин велосипедный своими руками
Чем склеить эва коврик между собой
Ремонт вариатора квадроцикла своими руками
Подарок тренеру по волейболу на день рождения своими руками
Рено дастер дизель замена топливного фильтра своими руками

Советы по продлению срока службы проводки бензонасоса

Проводка бензонасоса является важной частью системы подачи топлива в автомобиле Volkswagen Passat B5. Чтобы продлить срок службы проводки и избежать проблем с бензонасосом, следует следовать нескольким рекомендациям:

Регулярная проверка проводки: Проводка бензонасоса может изнашиваться со временем и требовать замены или ремонта. Рекомендуется периодически осматривать проводку на наличие повреждений, трещин или окисления. Если обнаружены какие-либо проблемы, следует своевременно заменить проводку.

Использование качественных проводов: Для замены проводки бензонасоса рекомендуется использовать качественные оригинальные или проверенные аналоги проводов

Низкокачественные провода могут быстро износиться или выйти из строя, что приведет к сбоям в системе подачи топлива.

Правильная установка проводки: При установке новой проводки или ее замене следует обратить особое внимание на правильное соединение проводов с бензонасосом и электрической системой автомобиля. Неправильное подключение проводов может вызвать сбои в работе системы и повредить бензонасос.

Защита проводки от механических повреждений: Проводка бензонасоса находится в местах, где может быть подвержена механическим повреждениям, таким как трение или удары

Рекомендуется устанавливать дополнительные защитные элементы, например, гофрированные трубки или держатели проводов, чтобы предотвратить их повреждение.

Предотвращение перегрузки проводки: Перегрузка проводки бензонасоса может привести к ее перегреву и выходу из строя. Рекомендуется следить за тем, чтобы максимальный ток, проходящий через проводку, не превышал допустимые значения. При необходимости, провести усиление проводки или использовать провода большего сечения.

Соблюдение этих советов поможет продлить срок службы проводки бензонасоса и обеспечить надежную работу системы подачи топлива в автомобиле Volkswagen Passat B5.

Предохранители и реле Volkswagen Passat B5

Блок предохранителей в салоне VW Passat B5.

Большинство предохранителей расположено с левой стороны панели приборов.

Схема расположения предохранителей в блоке.

Назначение.

№	Назначение	Сила тока, А
1	Обогреваемые сопла омывателей лобового стекла	5
2	Указатели поворота	10
3	Очистители фар, освещение ящика для перчаток, органов управления кондиционером, селектора автоматической коробки передач	5
4	Освещение номерного знака	5
5	Обогрев сидений, кондиционер	10
6	Плафоны и светильники для чтения, плафон багажного отделения	5
7	Блок управления ABS	10
8	Автоматический корректор наклона фар при газоразрядных лампах, телефон	5
9	Обогрев зеркал	10
10	CD-чейнджер	5
11	Темпостат при автоматической коробке передач	5
12	Питание системы самодиагностики	10
13	Стоп-сигнал	10
14	Установка зеркал, стеклоподъемники,	15
15	Приборная доска, автоматическая коробка передач	10
16	Свободен
17	Навигационная система, противоугонная система такси	15
18	Дальний свет правый	10
19	Дальний свет левый	10
20	Ближний свет правый, корректор наклона правой фары	10
21	Ближний свет левый, корректора наклона левой фары	10
22	Габаритные и стояночные огни правые	5
23	Габаритные и стояночные огни левые	5
24	Стеклоомыватели	25
25	Вентилятор системы вентиляции, кондиционер	30
26	Обогрев заднего стекла	30
27	Свободен
28	Топливный насос	15
29	Электронные системы двигателя	20
30	Подъёмно-сдвижная панель люка крыши	20
31	Фонари заднего хода, автоматическая коробка передач, темпостат при ручной коробке передач	15
32	Электронные системы двигателя	20
33	Предохранитель прикуривателя фольксваген пассат б5	15
34	Электронные системы двигателя	15
35	“Плюс” продолжительного электропитания прицепа	30
36	Противотуманные фары, задние туманные фонари	15
37	Телефон, радио	15
38	Установка зеркал, дистанционное управление блокировкой крышки лючка топливозаливной горловины,
	стеклоподъемники, единая блокировка замков	15
39	Аварийная сигнализация	15
40	Звуковой сигнал	25
41	Свободен
42	Свободен
43	Свободен
44	Обогрев сидений	30

Реле в салоне Volkswagen Passat B5.

Реле расположены в основании центрального распределительного устройства и в основании главного блока реле, за отделкой под панелью приборов со стороны пассажира.

Блок реле R и Z13.

№ Реле	Электрическая цепь
Блок реле R
I	реле звукового сигнала
II	Промежуточное реле контакта X
III	Реле стеклоочистителей, стеклоомывателей
IV	Реле топливного насоса. Реле свечей накаливания
V	Свободно
VI	Свободно
А	Предохранитель разъема I в багажнике
В	Предохранитель разъема II в багажнике
Блок реле Z13 над блоком реле R
1	Реле вентилятора радиатора (Кондиционер)
2	Реле муфты сцепления
3	Реле электромагнитной муфты (Кондиционер)
4	Реле кондиционера
5	Реле топливного насоса на дизельных двигателях
6	Реле внешнего освещения. Оборудование такси
7	Реле фар.
8	Реле свечей накаливания.
9	Свободное.
10	Реле противотуманных фар.
11	Реле средств связи.
12	Реле стартера.
13	Реле блокировки стартера.

На автомобилях с большим количеством оборудования, за основанием главного блока реле расположен блок дополнительных реле.

Дополнительный блок реле Z8.

1	Свободно
2	Реле ABS/EDS/ESC
3	Реле ABS/EDS/ESC
4	Реле вентилятора 80 Вт. Реле вентилятора 300 Вт, 1 ступень
5	Реле вентилятора для максимальной скорости
6	Реле вентилятора 300 Вт, 2 ступень
А	Предохранитель вентилятора, 5А
В	Предохранитель вентилятора, 30А.
С	Предохранитель гидравлического насоса, 50А
