Устройство зависимой подвески авто, ее типы, отличия и обслуживание

Задняя подвеска — описание

• пружины;
• телескопические амортизаторы;
• штанги;
• балка.

Конструкция задней подвески ВАЗ 2107: 1. Нижняя продольная штанга; 2. Нижняя изолирующая прокладка пружины подвески; 3. Нижняя опорная чашка пружины подвески; 4. Буфер хода сжатия; 5. Болт крепления верхней продольной штанги; 6. Кронштейн крепления верхней продольной штанги; 7. Пружина подвески; 8. Опора буфера хода сжатия; 9. Верхняя обойма прокладки пружины; 10. Верхняя изолирующая прокладка пружины; 11. Верхняя опорная чашка пружины подвески; 12. Стойка рычага привода регулятора давления; 13. Резиновая втулка рычага привода регулятора давления; 14. Шайба шпильки крепления амортизатора; 15. Резиновые втулки проушины амортизатора; 16. Кронштейн крепления заднего амортизатора; 17. Дополнительный буфер хода сжатия; 18. Шайба распорной втулки; 19. Распорная втулка нижней продольной штанги; 20. Резиновая втулка нижней продольной штанги; 21. Кронштейн крепления нижней продольной штанги; 22. Кронштейн крепления верхней продольной штанги к балке моста; 23. Распорная втулка поперечной и продольной штанг; 24. Резиновая втулка верхней продольной и поперечной штанг; 25. Задний амортизатор; 26. Кронштейн крепления поперечной штанги к кузову; 27. Регулятор давления тормозов; 28. Защитный чехол регулятора давления; 29. Ось рычага привода регулятора давления; 30. Болты крепления регулятора давления; 31. Рычаг привода регулятора давления; 32. Обойма опорной втулки рычага; 33. Опорная втулка; 34. Поперечная штанга; 35. Опорная пластина кронштейна крепления поперечной штанги

Задняя балка

Основным конструктивным элементом задней подвески является балка (чулок) или задний мост, посредством которого задние колёса соединяется между собой. С помощью этого узла фиксируются не только элементы подвески, но и собирается воедино конструкция заднего моста — редуктор и полуоси.

Амортизаторы

Основная функция, которую выполняют амортизаторы подвески — гашение колебаний, т. е. предотвращение раскачки автомобиля при езде по неровностям. Наличие такого элемента и его исправная работа напрямую влияет на предсказуемость поведения автомобиля, а также на комфорт передвижения и продление срока службы других элементов подвески. Амортизатор верхней частью крепится к силовому элементу кузова, а нижней через кронштейн и резиновые втулки — к балке заднего моста.

Пружины

Ещё одним из неотъемлемых элементов как задней, так и передней подвески, является пружина. В дополнение к амортизаторам она также обеспечивает комфортную езду. Кроме этого, элемент предотвращает опрокидывание автомобиля при прохождении крутых поворотов. По своей конструкции пружина выполнена из стального стержня, скрученного в спираль. Снизу деталь устанавливается в специальную чашу задней балки через резиновую прокладку, предотвращающую появление скрипов. Сверху пружинящий элемент также упирается в чашу на кузове через прокладку.

Отбойники

Буферы сжатия задней подвески выполнены из резины, вставляются в отведённые для них отверстия кузова и расположены внутри пружин. Дополнительный отбойник установлен над задней балкой и закреплён к днищу автомобиля. Назначение буферов сводится к предотвращению жёстких ударов во время движения по плохим дорогам при полном сжатии подвески.

Неисправности задней подвески ВАЗ 2107

Элементы задней подвески выходят из строя не так часто, как на передке, но и их иногда приходится менять, поскольку даже самые надёжные детали со временем изнашиваются. О поломке или повреждении того или иного изделия свидетельствуют характерные признаки, которые позволяют правильно определить проблему и быстрее отремонтировать подвеску.

Стуки

Стуки в задней подвеске могут быть разного характера и причины их возникновения также бывают различными:

• стук в момент трогания. Неисправность проявляется при обрыве одной из реактивных штанг заднего моста или кронштейнов, которые их удерживают. Для решения проблемы необходимо осмотреть подвеску, выявить повреждённую тягу и заменить её;
• стуки во время движения. Стучать могут разбитые сайлентблоки реактивных тяг. Со временем металлическая втулка начинает попросту болтаться в резине, а мост «гулять», что приводит к появлению посторонних звуков. Лечится неисправность заменой резиновых втулок штанг заднего моста;
• стук при сильном сжатии подвески. Такое происходит при повреждении отбойника, в результате чего подвеску «пробивает». Поэтому нужно осмотреть буферные элементы и заменить вышедшие из строя.

Видео: стуки на «Жигулях» при трогании

«Пробои» подвески

Такое понятие, как «пробой», возникает в том случае, когда подвеска не справляется со своей функцией. Причин этому может быть несколько:

• перегруз задней оси. Подвеску часто может «пробивать» из-за перегруженной задней оси, например, если автомобиль сильно нагружается. В этом случае нужно разгрузить заднюю ось;
• поломка либо осадка пружины. Несмотря на то что пружины изготавливаются из прочной стали, со временем они всё же проседают, особенно при частых перевозках грузов. Выход из ситуации — установить новые или более жёсткие пружины;
• выход из строя амортизаторов. Если амортизаторы неспособны гасить колебания, то полноценная работа подвески невозможна. Амортизирующие элементы потребуется заменить.

Машину тянет в сторону

Иногда с подвеской ВАЗовской «семёрки» бывают и такие нюансы, когда автомобиль уводит в сторону. Перечислим причины, по которым такое может происходить:

• поломка или осадка пружины. Из-за повреждённой пружины автомобиль на дороге будет стоять неровно, что может послужить причиной ухода в одну из сторон. Пружину потребуется заменить;

Посторонние шумы и звуки могут исходить не только от неисправных элементов подвески, но и от ходовой, что не всегда легко определить при недостаточном опыте. Во время движения из задней части автомобиля может доноситься гул самого редуктора заднего моста, который требует регулировки либо замены. Кроме редуктора могут гудеть подшипники полуосей в результате износа либо малого количества смазки. При просадке пружин колёса на поворотах могут задевать пластиковые подкрылки, если они установлены. Также могут попросту ослабнуть колёсные болты при слабой затяжке, что приведёт к посторонним шумам. Поэтому с каждым конкретным случаем нужно разбираться отдельно, откуда и в какой момент доносится тот или иной звук. Только в этом случае можно будет более точно диагностировать неисправность.

Подвеска на косых рычагах

Устройство такой подвески во многом сходно с предыдущей, различие состоит только в том, что оси качания рычагов располагаются под косым углом. Благодаря этому сводится к минимуму изменение колесной базы машины, а крены кузова почти не влияют на угол наклона колес автомобиля, однако на неровностях, изменяется ширина колеи, и меняются углы схождения и развала, а значит, ухудшается управляемость. В роли упругих элементов использовались витые пружины, торсионы или пневмобаллоны. Данный вариант независимой подвески чаще применялся для задней оси автомобилей, исключение составлял лишь чешский Trabant, передняя подвеска которого была выполнена по такой схеме.
Существует две разновидности подвесок на косых рычагах:

1. одношарнирные;
2. двухшарнирные.

В первом случае полуось имеет один шарнир, а ось качания рычага проходит через шарнир и располагается под углом 45 градусов к продольной оси машины. Такая конструкция дешевле, но и кинематически не совершенна, поэтому применялась только на легких и медленных машинах (ЗАЗ-965, Fiat-133).

Во втором случае полуоси имеют по два шарнира, внешний и внутренний, а сама ось качания рычага не проходит через внутренний шарнир. К продольной оси авто она располагается под углом 10-25 градусов, это предпочтительнее для кинематики подвески поскольку отклонения величин колеи, колесной базы и развала остаются в пределах нормы. Такое устройство имела задняя подвеска автомобилей ЗАЗ-968, Ford Sierra, Opel Senator и многих других.

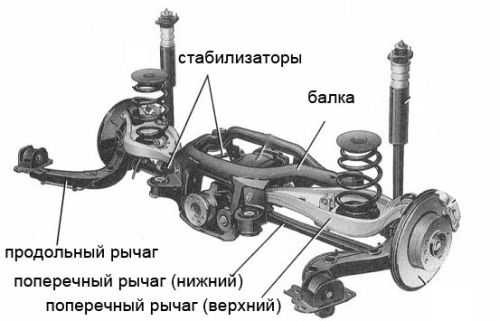

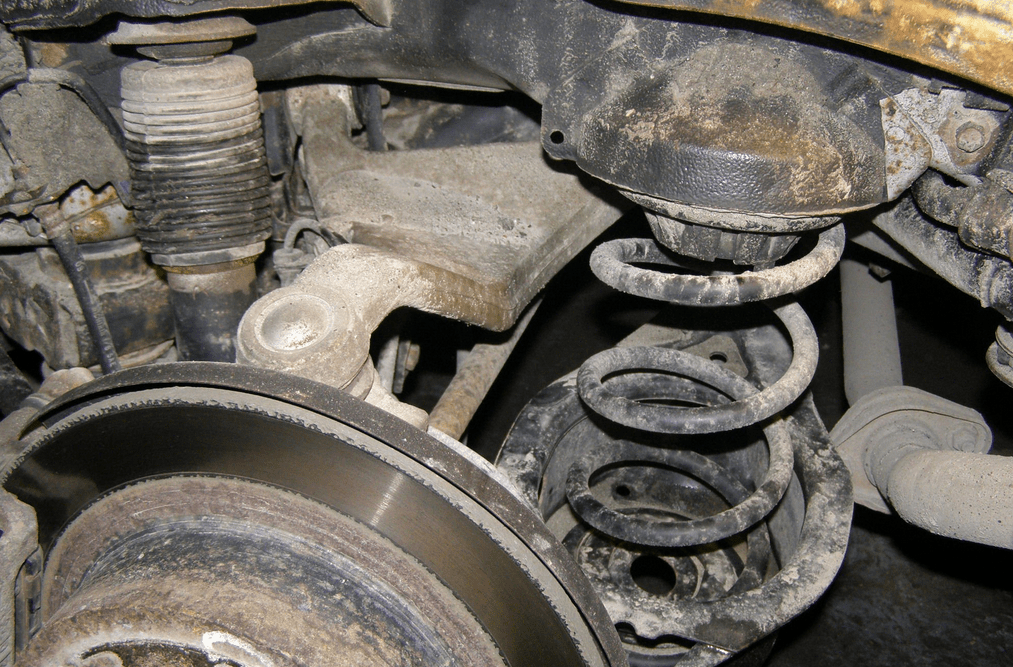

Элементы задней подвески

От исправности задней подвески зависит безопасность передвижения, поэтому важно знать составляющие части узла. В систему входят:

В систему входят:

• Продольные маятниковые рычаги. Не допускают колебаний колес в горизонтальной плоскости.
• Поперечные рычаги (по два для каждого ската). Сохраняют сход-развал автопокрышек и удерживают последние в строго перпендикулярном положении относительно дороги;
• Стабилизатор поперечной устойчивости. Уменьшает боковые крены при маневрах.
• Стойки стабилизатора. Работают на поперечную устойчивость автомашины.
• Амортизатор.

Для задней подвески важны показатели жесткости амортизаторов и стабилизаторов, длина рычагов. А также степень демпфирования амортизирующих механизмов.

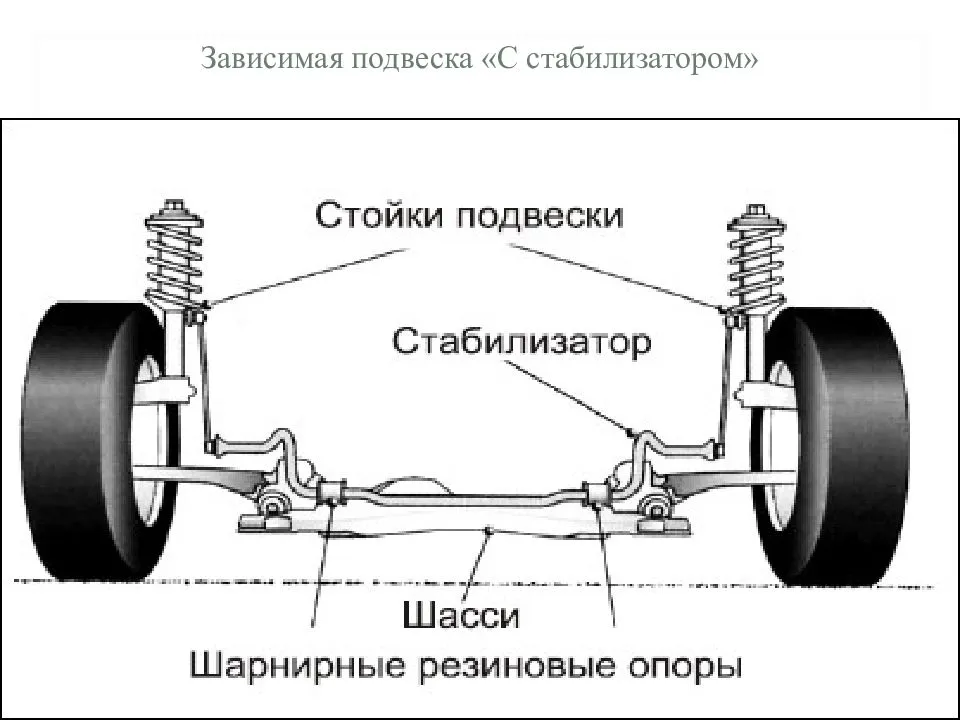

Зависимая подвеска

Зависимая подвеска характеризуется зависимостью перемещения одного колеса моста от перемещения другого колеса.

Передача сил и моментов от колес на кузов при такой подвеске может осуществляться непосредственно металлическими упругими элементами – рессорами, пружинами или с помощью штанг – штанговая подвеска.

Металлические упругие элементы имеют линейную упругую характеристику и изготавливаются из специальных сталей, обладающих высокой прочностью при больших деформациях.  К таким упругим элементам относятся листовые рессоры, торсионы и пружины.

Листовые рессоры на современных легковых автомобилях практически не применяются, за исключением некоторых моделей автомобилей многоцелевого назначения. Можно отметить модели легковых автомобилей, выпускавшиеся ранее с листовыми рессорами в подвеске, которые продолжают эксплуатироваться и в настоящее время. Продольные листовые рессоры устанавливались в основном в зависимой подвеске колес и выполняли функцию упругого и направляющего устройства.

На легковых автомобилях и грузовых или микроавтобусах применяются рессоры без подрессорников, на грузовых автомобилях – с подрессорниками.

Пружины как упругие элементы применяются в подвеске многих легковых автомобилей. В передней и задней подвесках, выпускаемых различными фирмами большинства легковых автомобилей  применяются винтовые ци­линдрические пружины с постоянными сечением прутка и шагом навивки. Такая пружина имеет линейную упругую характеристику, а необходимые характеристики обеспечиваются дополнительными упругими элементами из полиуретанового эластомера и резиновыми буферами отбоя.

На легковых автомобилях Российского производства в подвесках применяют цилиндрические винтовые пружины с постоянными сечением прутка и шагом в сочетании с резиновыми отбойными буферами. На автомобилях производителей других стран, например, БМВ 3-й серии в задней подвеске устанавливают бочкообраз­ную (фасонную) пружину с прогрессивной харак­теристикой, достигаемой за счет формы пружины и применения прутка переменного сечения.

На ряде автомобилей для обеспечения прогрес­сивной характеристики применяется комбинация цилиндрических и фасон­ных пружин с переменной толщиной прутка. Фасонные пружины имеют прогрессивную упругую характеристику и называются «миниблоками» за небольшие размеры по высоте. Такие фасонные пружины применяют, например  в задней подвеске автомобилей «Фольксваген», «Ауди», «Опель» и др. Фасонные пружины имеют различные диаметры в средней части пружины и по краям, а пружины «миниблок» имеют и различный шаг навивки.

Торсионы, как правило, круглого сечения применяются на автомобилях в качестве упругого элемента и стаби­лизатора.

Упругий крутящий момент передается торсионом через шлицевые или четырехгранные головки, распо­ложенные на его концах. Торсионы на автомобиле могут быть установлены в продольном или поперечном направлении. К недостаткам торсионов следует отнести их большую длину, необходимую для создания требуемых жесткости и рабочего хода подвески, а также высокую соосность шлицов на концах торсиона. Однако следует отметить, что торсионы имеют небольшую массу и хорошую компактность, что позволяет успешно применять их на легковых автомобилях среднего и высокого классов.

Зависимая подвеска с направляющими рычагами

Вероятности потерять управление над мостом нет в случае из подвеской с направляющими рычагами.  Это самый распространенный тип зависимой подвески. Всего в этой подвеске 5 рычагов: четыре продольных и один поперечный.

Благодаря наличию рычагов обеспечивается отличная выносливость к следующим типам усилий:

• Вертикальные;
• Продольные;
• Боковые;

Для того чтобы придать упругость подвески применяется пружина, а для гашения ударов – амортизатор.

Наличие поперечного рычага не дает оси автомобиля смещаться. Сам рычаг называется тяга Панара. Этот вид тяги по-разному может работать при поворотах налево или направо. Более удачными механизмами для зависимой подвески автомобиля являются механизмы Скотта-Рассела и Уатта. Ниже приведены описания нескольких типов зависимой подвески.

Подвеска Уатта

Механизм Уатта – два горизонтальных рычага, которые прикреплены на шарнирах в вертикальном положении. Сам рычаг закрепляется по центру балки и может вращаться. Когда наступает момент неравномерного движения, например при повороте, вертикальный рычаг поворачивается и все компенсирует.

Подвеска Скотта-Рассела

Механизм Скотта-Рассела – это два рычага: короткий и длинный. Длинный рычаг крепится к кузову, а короткий – к центру и краю моста. Главная особенность этого механизма – эластичное крепление к балке, благодаря чему автомобиль лучше держит курс движения и лучше управляется.

Подвеска Де Дион

Также отличной разновидностью зависимой подвески является подвеска Де Дион. Ее разработали на фирме Де Дион Бутон в 1896 году. Она представляет собой конструкцию, где корпус отделен от оси. Благодаря этому моменту снижается масса неамортизируемых деталей. Чаще всего этот вид подвески применяли в автомобилях Alfa Romeo. Разумеется, ее устанавливали только назад.

Подвеска Де Дион считается средней между зависимыми и независимыми подвесками. Все детали этой подвески способствуют облегченному ходу и высокой управляемости. Ввиду того, что купить Де Дион довольно дорого, ее используют очень редко, и то, на спортивных машинах.

Зависимая подвеска очень стара и ее история начинается еще от телег и повозок. Несмотря на это, ее можно до сих пор встретить на некоторых машинах.

Основные преимущества зависимой подвески:

• Большой ход, благодаря чему можно преодолевать большие препятствия;
• Простая конструкция;
• Отличная устойчивость и прочность;
• Неизменность ширины колеи, что для бездорожья является отличным фактором;

Основной недостаток – жесткая связь колес, из-за чего они двигаются по очень похожему курсу, даже при прохождении препятствий. Вместе с большим весом конструкции, этот момент не может положительно сказываться на стабильности движения и управляемости.

Ниже можете посмотреть видео, как работает зависимая подвеска автомобиля.

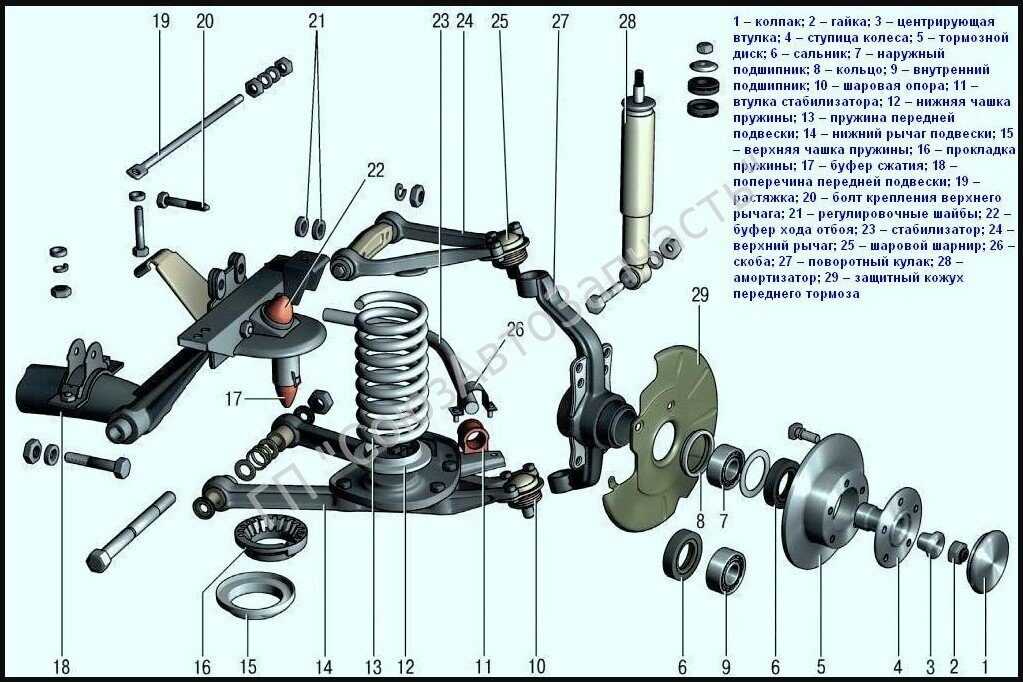

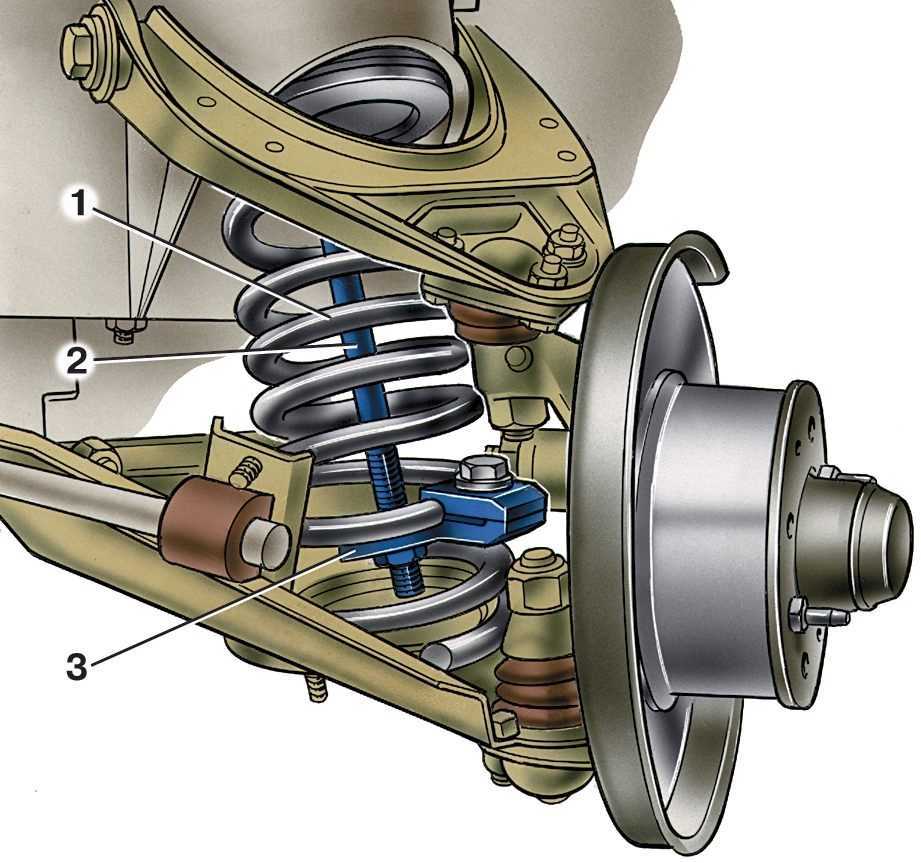

Подвеска на двойных поперечных рычагах

Устройство данного вида независимой подвески следующее: по обеим сторонам автомобиля поперечно расположены два рычага, которые одной стороной подвижно соединены с кузовом, поперечиной или рамой, а вторым – с амортизационной стойкой. Если это передняя подвеска, то стойка поворотная, с шаровыми шарнирами, имеющими две степени свободы, если задняя – то стойка неповоротная, с цилиндрическими шарнирами, имеющими одну степень свободы.
Упругие элементы применяются различные:

• витые пружины;
• торсионы;
• рессоры;
• гидропневматические элементы;
• пневматические баллоны.

На многих автомобилях элементы подвески крепятся к поперечине, которая жестко соединена с кузовом. Это значит, что можно снять всю конструкцию целиком, как отдельный узел, и проводить ремонт в более удобных условиях. Кроме того, у производителя есть возможность выбрать наиболее оптимальный способ размещения рычагов, жестко задав тем самым требуемые параметры. Тем самым обеспечивается хорошая управляемость. По этой причине подвеска на двойных поперечных рычагах применяется в гоночных автомобилях. С точки зрения кинематики эта подвеска не имеет недостатков.

Подвеска на продольных и поперечных рычагах

Очень сложная, а потому и редко встречающаяся конструкция. Ее можно считать разновидностью подвески МакФерсон, но с целью разгрузить брызговик крыла пружины располагались горизонтально вдоль автомобиля. Задний торец пружины упирается в перегородку между моторным отсеком и салоном. Для того чтобы передать усилие от амортизатора пружине, потребовалось ввести дополнительный рычаг, качающийся в вертикальной продольной плоскости вдоль каждого борта. Один конец рычага шарнирно соединяется с верхом амортизационной стойки, а второй также шарнирно с перегородкой. Посередине рычаг имеет упор для пружины.
По такой схеме выполнена передняя подвеска некоторых моделей Rover. Особых преимуществ перед «МакФерсоном» она не имеет, и сохранила все кинематические недостатки, зато утратила главные достоинства, такие как компактность, технологическая простота, малое количество шарнирных соединений.

Зависимая подвеска на рессорах

Данный тип зависимой подвески включает в себя балку моста, которая подвешена на двух продольных рессорах. Рессора соединяется с балкой моста с помощью хомутов, которые называют стремянками. Оба конца рессор крепятся к кузову с помощью кронштейнов. Также есть возможность перемещения вдоль рессоры, что лучше снижает вибрацию.

Продольные рессоры работают в вертикальном, боковом и продольном направлении. Главным недостатком зависимой подвески автомобиля является небольшое сопротивление продольным и боковым силам на большой скорости, из-за чего можно потерять управление над мостом.

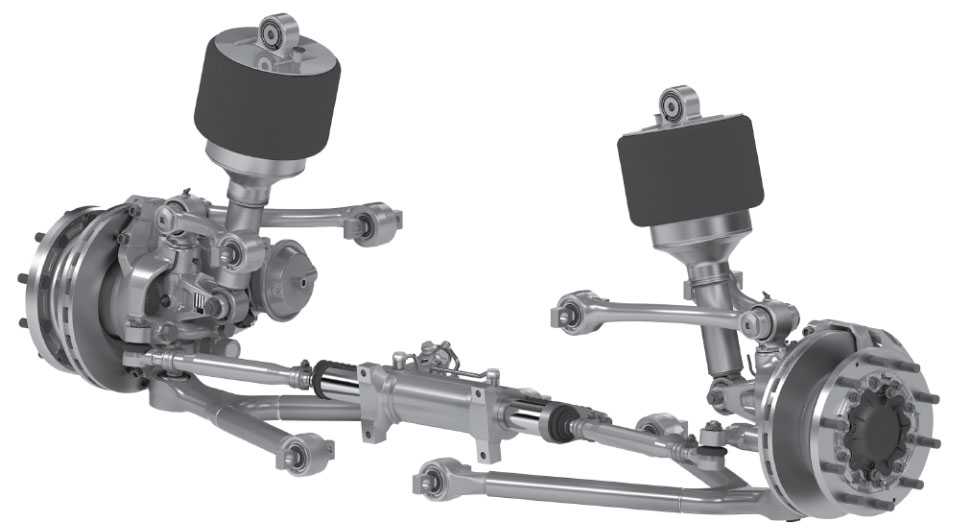

Подвески грузовых машин, устройство, достоинства и недостатки

В грузовиках, как правило, используется зависимая конструкция с амортизаторами гидравлического типа и продольными или поперечными рессорами. Благодаря своей простоте данная подвеска широко применяется в производстве до настоящего времени.

В кронштейнах кузова фиксируются продольные рессоры. Также к кронштейнам подвешивается мост. Амортизаторы крепятся к балке заднего моста. Главная роль в такой конструкции отводится рессорам, которые выдерживают мост, связывают кузов с колесом и выступают в роли направляющих компонентов.

Многорычажная подвеска стала устанавливаться на автомобили еще с середины двадцатого века. В настоящее время она наиболее популярна. Подвеска автомобиля состоит из узлов и деталей. Она предназначена для создания упругой связи между рамой автомобиля и его колесами. С ее помощью уменьшается нагрузка на колеса и кузов, она гасит колебания, а также помогает управлять положением кузова машины на дороге при движении, особенно на поворотах. Таким образом, подвеска делает машину на дороге более устойчивой с плавным ходом.

Многорычажная подвеска устанавливается чаще всего на заднюю ось, но вполне возможен вариант установки ее и на переднюю ось. Кроме того, она устанавливается на все типы приводов: переднеприводные автомобили, заднеприводные и с полным приводом. Многорычажная подвеска – это объединенное понятие, на что указывает название «многорычажная». У нее нет четкой конструкции, но в ней объединены преимущества двухрычажной подвески с продольными и поперечными рычагами. Таким образом, удалось добиться оптимальной кинематики и эффекта регулирования. Многорычажная подвеска делает движения автомобиля более плавными, снижает уровень шума, позволяет легко управлять машиной на дороге.

Конструкция подвески состоит в том, что ступицы колес крепятся благодаря четырем рычагам, что позволяет осуществлять регулировку как в продольной, так и в поперечной плоскости. Для корректной работы подвески необходимо правильно рассчитать жесткость шарниров и податливость рычагов.
Чтобы размеры были оптимальными, подвеска монтируется на подрамнике. Проектирование сложное и выполняется с помощью компьютера.

В конструкцию многорычажной подвески входят следующие узлы и детали:

• подрамник, служащий для крепления рычагов;
• ступичная опора;
• продольные и поперечные рычаги;
• пружины;
• амортизаторы;
• стабилизатор поперечной устойчивости.

Основой конструкции является подрамник. К нему крепятся поперечные рычаги, соединяющиеся с опорой ступицы. Они обеспечивают положение ступицы в поперечной плоскости. Их количество может быть от трех до пяти. В самой простой конструкции используются три: один верхний и два нижних – передний и задний.

Верхний рычаг предназначен для соединения опоры колес с подрамником и осуществляет передачу поперечных усилий. Задний испытывает основную нагрузку от веса рамы автомобиля, которая передается через пружину. Передний нижний отвечает за схождение колеса. Продольный рычаг крепится к кузову благодаря опоре, его функцией является удержание колеса в направлении продольной оси. Другая сторона соединяется с опорой ступицы. Каждое колесо оснащено своим продольным рычагом.

На ступице находятся подшипники и крепления для колес. Подшипники прикрепляют на опору с помощью болтов. Для нагрузок в подвеске предназначена винтовая пружина. Ее опорой являются задние нижние поперечные рычаги. Одной из составляющих многорычажной подвески является стабилизатор поперечной устойчивости, служащий для снижения крена кузова автомобиля, когда он проходит повороты. Кроме того, стабилизатор обеспечивает хорошее сцепление задних колес с дорогой. Крепление стабилизатора поперечной устойчивости обеспечивается резиновыми опорами. С опорами ступицы штанги соединяются специальными тягами. Амортизаторы имеют соединение со опорой ступицы и чаще всего не связаны с пружиной.

Торсионная балка — каковы признаки износа и поломки?

Большая нагрузка на автомобиль, движение по некачественным дорогам, воздействие задних колес на бордюр, старение резины, а в случае французских автомобилей — также коррозия — все это влияет на износ задних балок и компонентов, входящих в них.

Стандартная торсионная балка должна легко выдерживать 200 000 км пробега, а в некоторых должным образом обслуживаемых автомобилях он может и вдвое больше (то есть практически на протяжении всего срока службы автомобиля). Замена может потребоватся амортизаторам и пружинам.

Французы могут испортится после пробега всего в несколько десятков тысяч км.

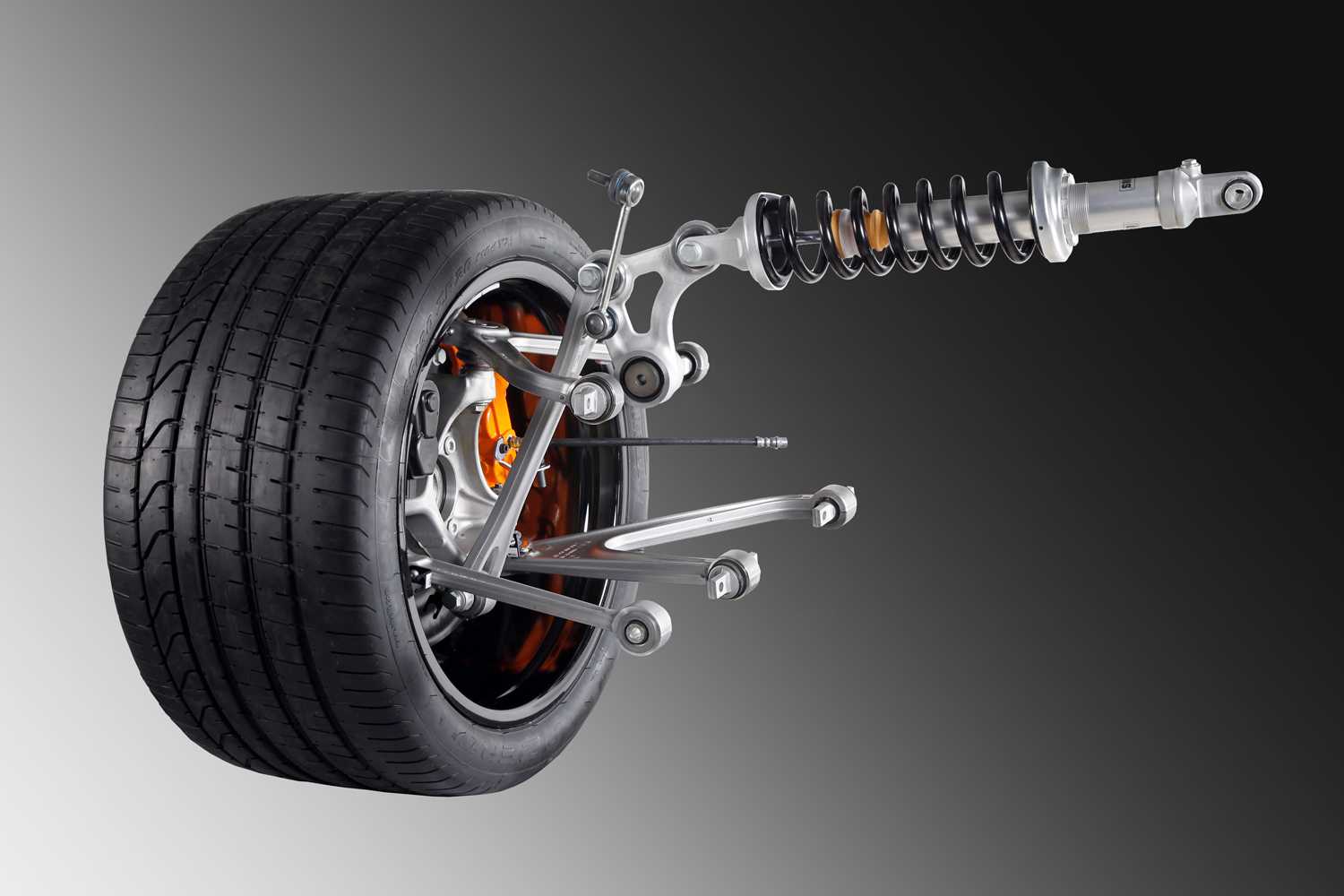

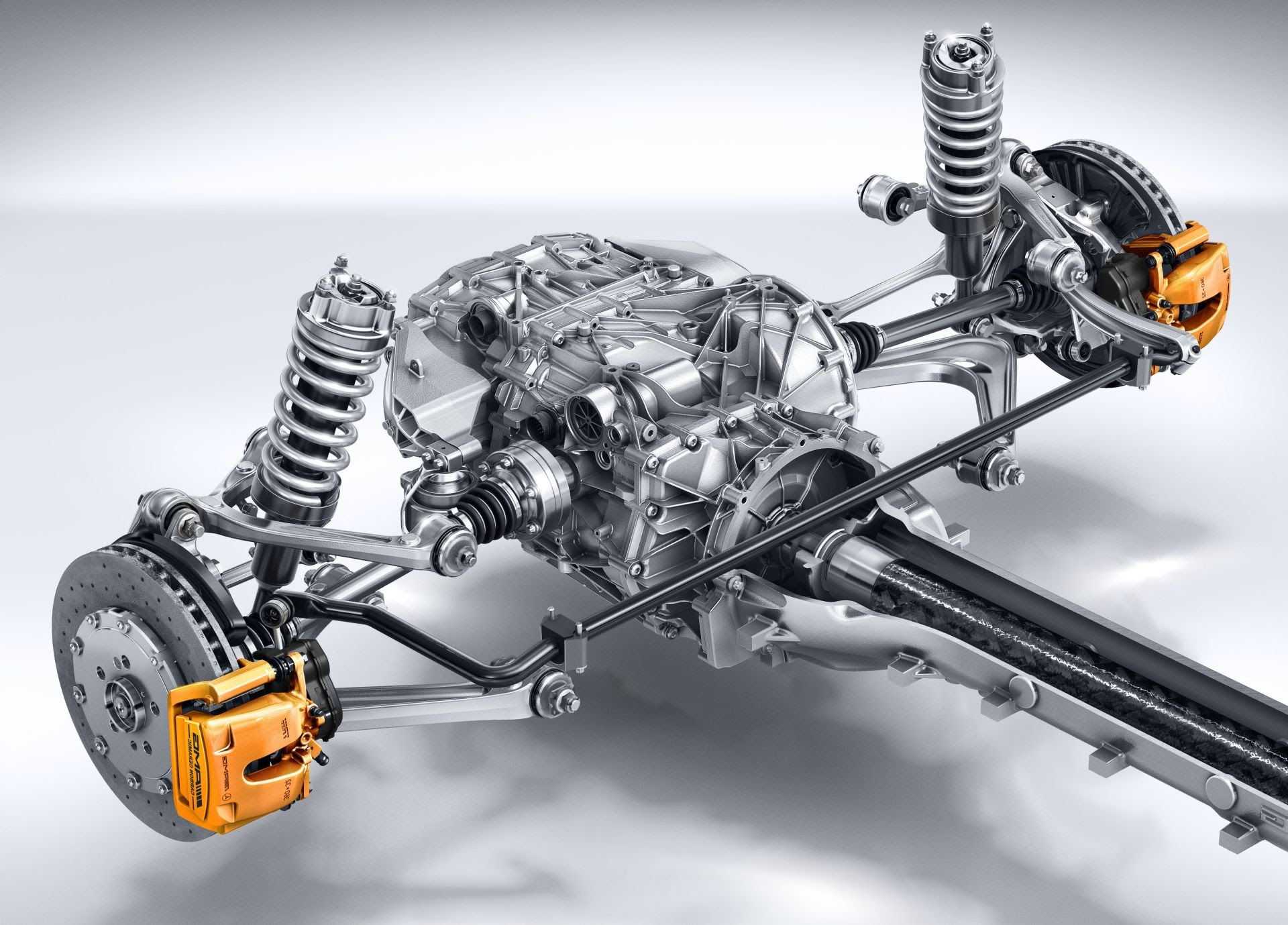

Многорычажная подвеска

Стоит отметить, что этот тип является логичным продолжением двухрычажного варианта. Как становится понятно, в ее конструкции используется большое количество рычагов. Именно благодаря им она крепится к кузову, каждый рычаг отвечает за свои нагрузки. В крайних точках имеются специальные крепления, в которых установлены сайлент-блоки, а также шаровые шарниры, которые эффективно гасят удары при резком возникновении препятствий.

Так как здесь имеет место быть независимые элементы, такой тип самый комфортный и безопасный. Автомобиль всегда имеет стабильное пятно контакта с дорожным покрытием, что улучшает вождение (отзывчивость на руль всегда четкая). Все элементы крепятся на подрамниках, через достаточно большие сайлент-блоки, это еще увеличивает и шумоизоляцию колес, то есть в кузов проходит меньше вибраций и шума. Также эта подвеска весит меньше, ведь в строении просто рычаги, нет никаких  «балок» которые совсем нелегкие, что уменьшает подрессорную массу.

Из-за комфортности, в основном устанавливается на машинах представительского и премиального класса.

Пробежимся по плюсам

• Полностью независимая
• Уменьшенная подрессорная масса
• Комфортная
• Улучшенное и стабильное пятно контакта с дорожным покрытием
• Независимость продольной и поперечной регулировок
• Может использоваться в системах полного привода (4×4)

Теперь о недостатках, а как же куда же без них. Самый большой минус это дороговизна, цена «многорычажки» в отличие от балки выше почти в два раза, что реально может бить по карману.

Сложность конструкции и ремонт. Используется много рычагов, много сайлент-блоков и шарниров. Что намного усложняет конструкцию подвески, ее сложно устанавливать, ее сложно ремонтировать и обслуживать.

Срок службы. Также «многорычажка» не может похвастаться и сроком службы, обычно ближе к 80 – 100 000 выходит из строя один или несколько шарниров или сайлент-блоков, проявляются стуки, нужно диагностировать и менять нужный элемент. А вот чтобы произвести ремонт, нужно снять чуть ли не все рычаги.

Из-за своей дороговизны и сложности в установке и ремонте, применялась только на дорогих авто, хотя сейчас некоторые производители применяют и на авто «С» класса.

Продольные рычаги

Самый простой вариант независимой подвески — конструк­ция на паре продольных или косых рычагов. С нее начиналась история независимых подвесок. Каждое из колес одной оси прикреплено к большому продольному рычагу, закреплен­ному на раме или подрам­ни­ке с помощью шарниров, — так сделано на ранних Porsche, Ci­troёn 2CV, «горбатом» «За­по­рожце».

Конструкция простая и компактная, ее размещение под полом позволяет сохранить пространство салона или багажника — идеальный вариант для задней подвески компактных моделей. Однако при работе такой подвески в больших пределах меняет­ся колесная база автомобиля, на поворотах колеса наклоняются вместе с кузовом существенно больше, чем в других конструкциях подвесок. В отсутствие стабилизатора высокие скорости попросту опасны: уж очень велики крены. Кроме того, продольные рычаги подвергаются большим нагрузкам на кручение и изгиб.
Поэтому в наши дни чистую схему больших продольных рычагов используют редко, обы­чно на тех моделях, где кинема­ти­ка не особо важна, например в микроавтобусе Volkswagen Multivan.

Лада 2106 Fairlady › Бортжурнал › Дополнительный кронштейн заднего амортизатора.

Всем привет.Кронштейн состоит из двух частей.

Нижний выглядит так:

Далее последовало изготовление верхних кронштейнов. Верхние кронштейны делались из пластины 5мм, после изготовления, в них была нарезана резьба м8. Выложенный чертёж несколько отличается от моих пластин, однако он более правилен, ибо в моём случае пришлось выгибать пластины.

Далее они были загрунтованы и покрашены.

Нижние кронштейны использовал как кондуктор.

Верхний кронштейн ложится прямо на выступ полки багажника.

После сверления, верхние кронштейны были установлены на машину с использованием герметика, для простоты дальнейшей эксплуатации и замены амортизаторов, он послужит прокладкой/уплотнителем, дабы грязь под него не попадала.

Всем добра, полного бака и хорошего настроения!

Типы задней подвески

Крепление элементов задней подвески производится за счет резинометаллических втулок и шаровых опор. По бокам нагрузка на поворотах равномерно распределяется за счет штанги. Она фиксирует рычаги колес и представлена в виде стабилизирующего элемента поперечной устойчивости. Подвески в автомобилях встречаются зависимые и независимые.

В зависимой подвеске имеется жесткая балка, которая плотно совмещает противоположные колеса. Когда одно колесо меняет свое положение, положение меняется и у второго колеса. Зависимый тип подвеске давно используется в отрасли автомобилестроения. Изначально в таком типе подвесок вместо упругих элементов использовались рессоры, теперь они чаще заменяются на рычаги. У зависимого типа подвески есть несколько важных преимуществ.

Во-первых, такой тип подвески имеет малый вес, с таким типом подвески удобно передвигаться по дороге с колеями. Во-вторых, зависимый тип подвески имеет высокий поперечный центр. Для такого типа подвески характерно то, что она позволяет с комфортом передвигаться по любому типу дороги. Однако на поворотах с зависимой подвеской трудно избежать заносов.

Если при движении на автомобиле с зависимой подвеской препятствие появляется только перед одним колесом, то сцепление с дорожным полотном падает. Зависимую подвеску в задней части автомобиля можно чаще всего встретить на внедорожниках и грузовиках. А для независимой подвески характерна более сложная конструкция. Взаимосвязи между колесной базой и кузовом при наличии независимой подвески нет. В такой подвеске встречаются продольные рычаги.

Колесо автомобиля сзади крепится к рычагу, рычаги крепятся к шарнирам, а они крепятся к кузову автомобиля. при этом эффект параллельности колес достигается за счет прочного продольного рычага. Втулки в подвески гасят удары, и автомобиль на поворотах наклоняется вместе с колесами.

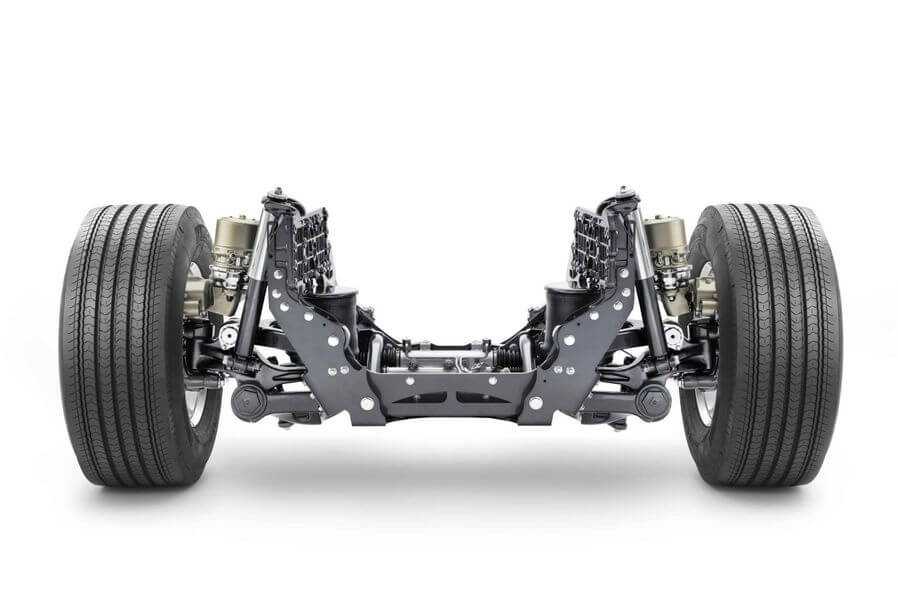

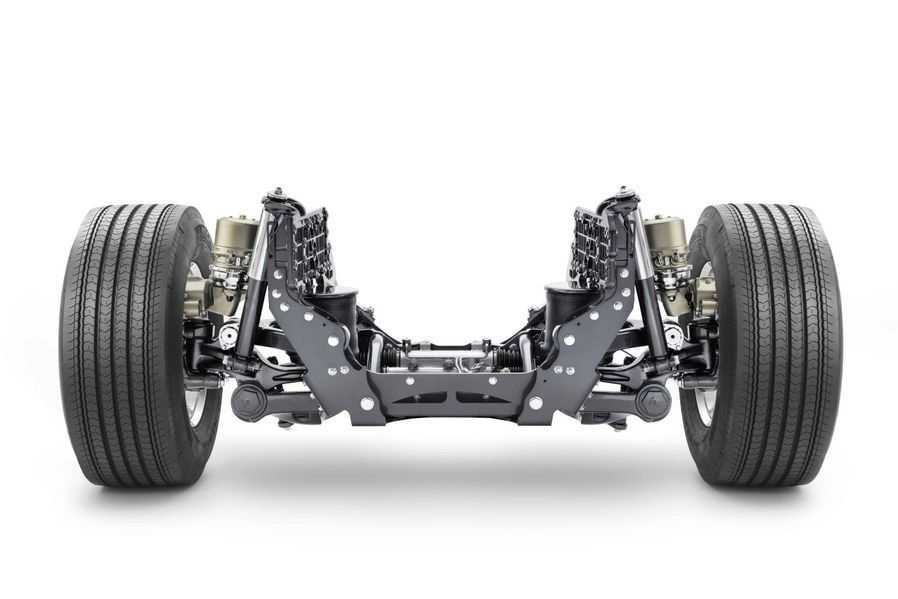

Подвески грузовиков

Как правило, в грузовиках применяется зависимая конструкция подвески с поперечными или продольными рессорами, а также амортизаторами гидравлического типа. Благодаря своей простоте такая подвеска до настоящего времени широко используется в производстве.

Кроме того, данный вариант является и наиболее простым. Это значит, что продольные рессоры фиксируются в кронштейнах кузова, а к ним подвешивается мост. Что касается амортизаторов, то они крепятся прямиком к балке заднего моста. При такой конструкции главная роль отводится рессорам, которые не только выдерживают мост, но и связывают кузов и колесо, а также выступают в качестве направляющих элементов.

Однако такая простота является определяющей лишь в производстве, тогда как водителю приходится бороться с плохой управляемостью автомобиля на высоких скоростях. Дело в том, что рессоры далеко не идеальны в роли направляющих элементов. Следовательно, сцепление колес с дорогой значительно ухудшается.

Подводя итог
отметим, что рассмотренные типы подвесок автомобилей не являются исчерпывающим списком, но в наши дни они наиболее популярны, как в отечественном, так и в мировом автомобилестроении.

Существует два варианта подрессоривания кузова автомобиля – зависимая и независимая подвеска. В современных легковых автомобилях применяется, как правило, независимая подвеска. Это подразумевает, что колеса на одной оси не имеют жесткой связки друг с другом, а изменение положения относительно кузова машины одного никак или почти никак не влияет на положение второго.
При этом углы развала и схождения колес способны меняться в довольно значительных пределах.

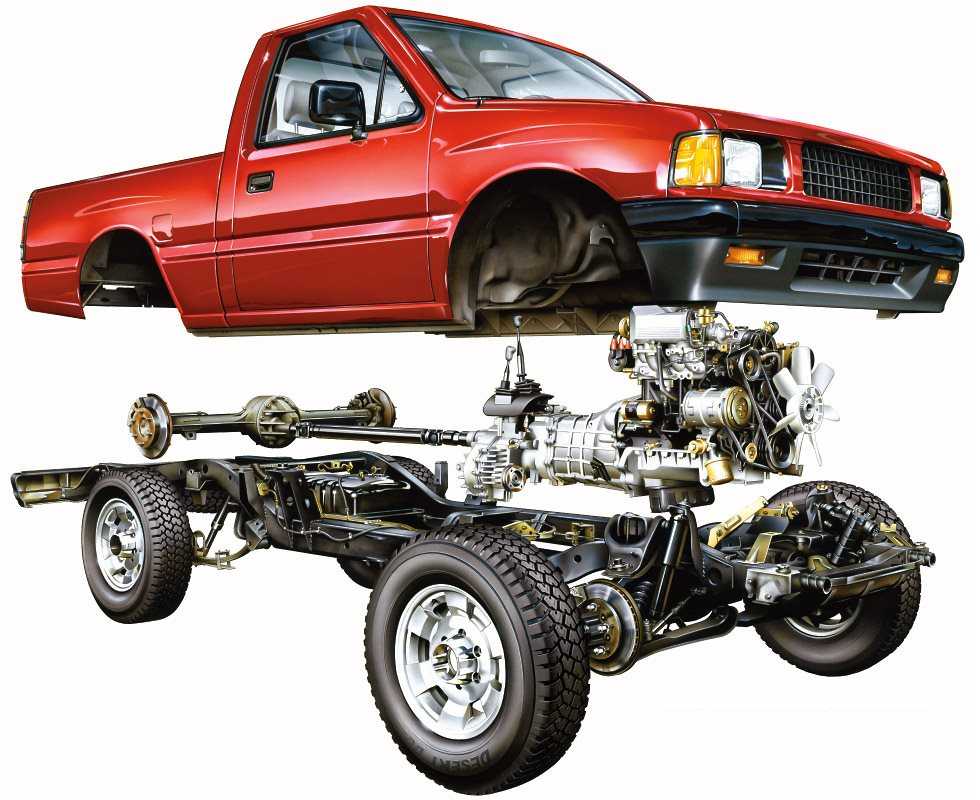

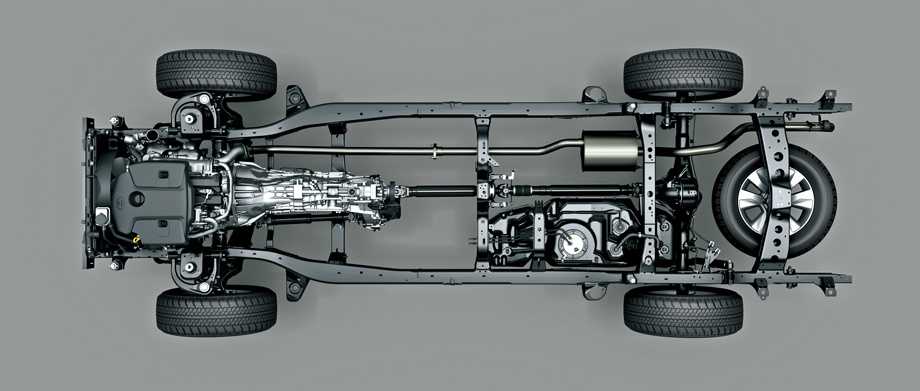

Подвески внедорожника и пикапа, устройство, достоинства и недостатки

В разных моделях джипов конструкторы идут различными путями. Это зависит от назначения и веса внедорожника. Возможны три вариации применяемых подвесок:

1. Полностью зависимая подвеска.
2. Полностью независимый вариант.
3. Передняя независимая и зависимая задняя схемы.

Задняя ось, как правило, оборудуется пружинной или рессорной подвеской в сочетании с неразрезными жесткими мостами. Рессоры применяются при создании тяжелых джипов и пикапов, поскольку они неприхотливы, надежны и способны выдерживать большие нагрузки. Помимо этого, такая схема достаточно дешево стоит, в результате чего рессорами оборудуют некоторые бюджетные авто.

Пружинная схема обладает длинноходностью и мягкостью. Она больше ориентирована на комфорт и монтируется на легкие джипы.

В передней оси, как правило, применяются зависимые пружинные или торсионные схемы. Некоторые джипы оборудуют жесткими неразрезными мостами, однако такое решение в наше время наблюдается достаточно редко.

Каковы типичные симптомы отказа задней торсионной балки?

• Шум и удары при движении по неровной поверхности — признак износа резинометаллических рукавов
• Утечки масла из амортизаторов, неравномерный износ задних шин, странное поведение автомобиля при торможении и прохождении поворотов (так называемое плавание), увеличение тормозного пути, низкая устойчивость к порывам ветра, включение АБС при любом более интенсивном торможении — это признаки износа амортизаторов
• Стук при торможении и ускорении и в поворотах, коррозия на пружинах — признаки поломки пружины
• В случае аварии или повреждения после столкновения, в результате которого торсион погнулся или сломал маятник, он заменяется новым.
• Каковы симптомы отказа торсионной балки во французских автомобилях?
• Скрип и потрескивание — признаки поломки игольчатого подшипника, обычно корродированные
• Сильные удары во время вождения
• Наклон верхних частей задних колес к кузову
• Наклон нижних частей задних колес к кузову
• Наклон машины назад или в сторону
• Металлическое жужжание — признак повреждения стабилизатора.
• Автомобиль небезопасен при прохождении поворотов
• Неравномерный износ протектора

В случае аварии или повреждения после столкновения можно заменить поврежденные элементы новыми.

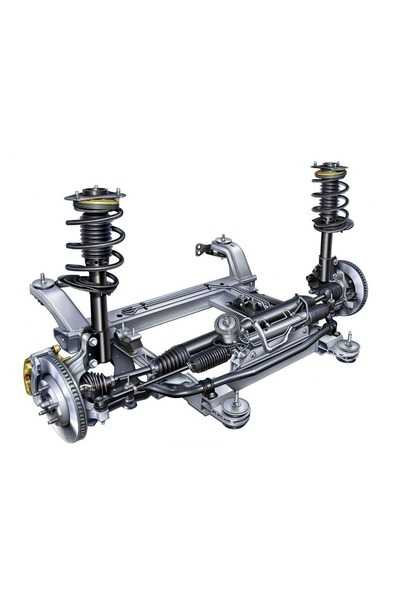

Талантливый МакФерсон

Схема названа по имени амери­кан­ского инженера Эрла Стили МакФерсона, который разработал ее во второй половине 1940-х. Он поставил целью упростить технологию сборки передней независимой подвески. МакФер­сон предложил крепить ее только в двух точках с каждой стороны — амортизатор при этом об­ре­тал роль направляющего элемента подвески. На каждое колесо приходился один нижний поперечный одинарный рычаг. Вместо традиционного верхнего рычага использовалась пружина и соосный с ней амортизатор, которые в верхней части соеди­ня­лись посредством мягкой резиновой подушки с кузовом.

Псевдо-McPherson в передней подвеске Mercedes-Benz C-Klas­se: единый нижний рычаг разделен на два независимых. Однако двухрычажной такая схема не считается: верхнего рычага нет

С производственной точки зрения конструкция, несомненно, была выигрышной, однако при вертикальном ходе колеса нижний рычаг описывает дугу, и точка контакта шины с дорожным покрытием постоянно перемещается впра­во-влево, к тому же заметно изменяется угол развала колес.

Так выглядит современный McPherson: треугольный нижний рычаг-бумеранг крепится к подрамнику, а с амортизационной стойкой рычаг соединен вертикальной тягой стабилизатора

Среди прочих минусов конструкции — излишняя чувствительность к дисбалансу колес, усиленное трение между штоком и цилиндром амортизато­ра, приводящее к износу, повышенная передача на кузов дорожных вибраций и шумов, а также недостаточная жесткость в продольном направлении. Мас­совое распростране­ние McPher­son получил в 1970-е, когда было налажено массовое производство надежных и долговечных амортизаторных стоек. Иногда для компенсации недоста­точной жесткости единый ниж­ний рычаг разделяют на два или три, получая этакий псевдо-McPher­son. Подобные трех­ры­чажные вари­ан­ты — классика жанра для зад­них подвесок японских машин.
