Устройство и принцип действия

Замок капота в автомобиле Volkswagen Golf 4 имеет простую и надежную конструкцию. Он обеспечивает безопасное закрепление капота, предотвращая его открытие во время движения или при сильном ветре.

Основные компоненты замка капота включают в себя следующие элементы:

• Замок — основной механизм, отвечающий за закрепление капота.
• Рычаги — используются для открытия и закрытия замка.
• Болты и петли — обеспечивают соединение капота с кузовом автомобиля.
• Ключевая часть — позволяет владельцу автомобиля использовать замок капота.

Принцип работы замка капота основан на механизме взаимного взаимодействия ключевой части с замком. При правильном использовании ключевой части, рычаги замка активируются, осуществляя открытие или закрытие замка капота.

Для открытия замка капота необходимо вставить ключевую часть в соответствующий слот и повернуть ее против часовой стрелки. После этого рычаги замка выталкиваются в специальные пазы на капоте, разблокируя его. Капот можно открыть, поддерживая его в вертикальном положении.

Для закрытия замка капота необходимо просто опустить капот и убедиться в его надежном фиксировании. Если замок капота не заперт, рычаги замка автоматически блокируются при закрытии капота.

Таким образом, устройство замка капота Volkswagen Golf 4 простое и надежное. Правильное использование замка капота обеспечивает безопасность и надежность закрепления капота.

Точки подключения автосигнализации на Volkswagen Golf 1999 — 2002

Замок зажигания:+ 12 Вольт – красныйстартер – красный/синийзажигание – чёрныйзажигание 2 – коричневый/красныйасс – чёрный/красный

стоп-сигнал – красный/черный, педаль тормоза

тахометр – зелёный/жёлтый или зелёный/красный, жгут в отсеке двигателя

габариты – серый/бурый или серый/оранжевый и серый/фиолетовыйфары – белый/черный, переключатель фар

клаксон – чёрный/жёлтый, панель предохранителей

центральный замок (-):запирание – желтый/синий в двери водителя или красный/синий в кик панели водителяотпирание – темный зеленый/красный в двери водителя или красный/светлый зеленый в кик панели водителя

привод багажника – серый, переключатель в бардачке

двери (-) – коричневый/белый или синий/серый, модуль заводской сигнализации

Раздел 3: Демонтаж замка водительской двери

Перед тем как начать демонтаж замка водительской двери, убедитесь, что все необходимые инструменты под рукой. Вам потребуется:

• Отвертка
• Ключ с трещоткой
• Набор торцевых головок
• Отвертка с плоским лезвием

1. Первым шагом откройте дверь и удалите внутреннюю панель двери. Для этого отделите панель от двери с помощью плоской отвертки, начиная с нижнего края и постепенно двигаясь вверх и по бокам. Будьте осторожны, чтобы не повредить пластиковые крепления панели.

2. Как только панель двери будет удалена, открутите винт, который крепит внешнюю ручку двери к механизму замка. Обычно этот винт находится внутри двери. Для доступа к нему может потребоваться снять резиновую уплотнительную прокладку.

3. Теперь откройте капот автомобиля и найдите соединительные стержни между замком и центральным замком. Отсоедините стержни от замка и отложите их в сторону.

4. С помощью отвертки или ключа с трещоткой отверните болты, которыми замок держится к двери. Всего вам потребуется отвернуть четыре болта. Будьте внимательны, чтобы не потерять болты.

5. После того как болты будут отвернуты, аккуратно выньте замок из двери, освободив его от механизма. Убедитесь, что все соединительные стержни отсоединены и замок полностью свободен.

Теперь вы можете продолжить ремонт замка водительской двери или установить новый замок, если это необходимо. Установка замка производится в обратной последовательности. Постепенно закручивайте болты, соединяйте стержни и устанавливайте внешнюю ручку двери.

Следуя этому гайду, вы сможете успешно демонтировать замок водительской двери на Гольф 4 и выполнить необходимые ремонтные работы.

Механические блокираторы

Споры о том, какие варианты более надежные – механические или электрические, не прекратятся никогда. Водители со стажем более 20 лет отдают предпочтение механике. Такие блокираторы зависят только от качества металла и модельной сборки личинки. Если защелки из низкопробного металла, вор легко взломает крепеж вне зависимости от того, какой замок стоит на капоте.

Механический не зависит от электропитания и имеет свои достоинства, отлично выполняет защитную функцию. По статистике угонов автомобилей, машины с четкой и качественной механикой выбираются злоумышленниками реже, чем те, на которых установлены самодельные механические или электромеханические конструкции.

Плюсы и минусы

Главный элемент механической конструкции – личинка из прочного сплава. Кодирование личики не позволит открыть блокиратор отмычкой или через подбор ключей. Ремонт замка капота, если не тронута сердцевина, несложен. Самая распространенная неисправность – перетирание тросика или ослабленная пружина фиксатора.

Другие плюсы механической конструкции:

1. Простая регулировка замка капота.
2. Термоустойчивость. Устройство хорошо работает в любых погодных условиях при условии, что использовался соответствующий материал.
3. Механику невозможно отключить через электросигнал.

Недостатки у механической конструкции также есть. Блокиратор капота не сможет обеспечить безопасность водителя, если во всей системе блокиратора качественным остается только личинка и крепежи, а штатное место тросика не защищено и к нему можно дотянуться.

Трос должен быть изготовлен из тонких металлических волокон, скрученных особым образом. Если пропустить этот момент, то злоумышленники могут перекусить трос и взломать крышку. К минусам механических замков относят:

1. Механизм блокировки нельзя подключить к другим системам безопасности авто.
2. Минимум комфорта для владельца, ключи часто теряются.
3. Оригинальная механика стоит от 2500 руб.
4. Закисание механизма личинки, необходима периодическая (раз в 6 месяцев) смазка.

Как установить замок

Самостоятельная установка замка на капот займет 30-60 минут. Необходимые инструменты и материалы:

• грунтовка;
• солидол либо любая другая твердая смазка;
• линейка;
• отвертка крестовая;
• дрель с двумя сверлами;
• напильник;
• гаечный ключ на 19;
• болты блокировки;
• замок.

Замена штатного механизма на новые предполагает сверлить дополнительные отверстия в кузове для крепежей и кронштейнов. Монтаж замка своими руками проходит по этапам:

1. На металлической планке над фарами выбрать место, где будут стоять болты блокировки.
2. Просверлить два одинаковых отверстия под диаметр болтов.
3. Вставить болты в отверстие выпирающим концом наружу.
4. На кончик болтов нанести солидол.
5. Закрыть крышку, на внутренней стороне отметятся места, где будут стоять замки.
6. Сверлить капот поочередно сверлом на 4, 8 и 12 мм.

7. Обработать отверстия напильником.
8. Проверить, как болты входят в крышку. Необходимо, чтобы они торчали из капота, не задевая края.
9. Обработать край высверленного отверстия грунтовкой.
10. Тонким сверлом сделать четыре отверстия для саморезов.

11. Прикручиваем пластину к капоту.
12. Прикрутить штоки к раме. Проверить, чтобы при закрытом капоте шток находился над пластиной.
13. Зафиксировать шпильки в отверстиях.
14. Прикрутить тросик блокиратора капота в штатное место.
15. Проверить замок.

Раздел 4: Замена неисправных деталей замка

Если вам требуется заменить неисправные детали замка водительской двери на Гольф 4, вам потребуется следовать указанным ниже инструкциям.

Первым шагом является демонтаж дверной обшивки. Сначала удалите пластиковую заглушку, находящуюся внутри ручки двери. Для этого можно использовать отвертку или специальный пластиковый инструмент. Затем снимите пластиковую панель внимательно, чтобы не повредить ее или обшивку.

Далее, отсоедините все электрические разъемы, которые подключены к замку. Определите, какие детали замка требуется заменить: обычно это могут быть дверные механизмы, рычаги, пружины или другие элементы. Открутите крепежные винты, держащие эти детали, используя подходящие инструменты.

После извлечения неисправных деталей, установите новые детали в замок. Убедитесь, что они правильно встают на свои места и обеспечивают правильное функционирование замка.

Закрепите новые детали замка, затянув крепежные винты. Перед закрыванием все разъемы убедитесь, что они подключены в правильной последовательности и надежно закреплены.

После установки новых деталей замка, проверьте их работу. Попробуйте открыть и закрыть дверь несколько раз, чтобы убедиться, что замок функционирует должным образом. Если все работает как надо, снова закройте дверную обшивку, следуя обратной последовательности демонтажа.

Если вам сложно выполнить замену неисправных деталей замка самостоятельно, рекомендуется обратиться к специалисту или автомобильному сервису, чтобы избежать повреждения замка или двери.

Примечание: Перед началом любых работ по замене деталей замка, убедитесь, что вы имеете необходимые инструменты и знания, а также прочитайте руководство по обслуживанию автомобиля.

Электромеханические блокираторы

Электромеханический замок капота – удобная система для водителя. Защита активируется, когда включается сигнализация. В остальное время крышка удерживается штатным замком капота, разъем плотно закрыт.

Открыть и закрыть блок можно одним нажатием кнопки в салоне. Электромеханическое устройство не просто вырвать с установочного гнезда: срабатывает сигнализация авто, что часто отпугивает воров.

Самодельные электромеханические замки могут создавать люфт до 10 мм. Если приподнять капотную крышку, образуется щель, в которую можно просунуть лом и выломать замок.

Принцип работы

Принцип работы электромеханического замка капота основан на подаче электрического импульса к магниту, который обеспечивает определенное положение замочного ригеля: открыто – закрыто. Сигнал подается через электропривод.

В салоне автомобиля монтируется кнопка управления, возле замка капота устанавливается электромеханика. Через электропровода, присоединенные к аккумулятору, на магнит запирающего элемента подается сигнал, который изменяет положение ригеля. При отключении питания ригель возвращается в штатное место, полностью блокируя доступ в подкапотное пространство.

Это грубая схема работы системы электромеханического замка. Блокиратор можно подключить к общей противоугонной системе безопасности авто. Если нет электрозащиты капота, то автосигнализации или иммобилайзеры не обеспечат должной безопасности машины.

Достоинства и недостатки

Все защитные устройства, которые работают на автомобиле, должны быть спрятаны от посторонних глаз. В этом главное преимущество электромеханического замка. Конструкция не предполагает изменения формы кузова, не требуется сверлить в нем дырки или приваривать кронштейны. Электрозамки не видны снаружи. Главные достоинства блокиратора:

1. Замок управляется иммобилайзером, который отслеживают спутниковые системы, или сигнализацией.
2. Комфортное использование. Водителю достаточно нажать на кнопку, чтобы открыть капот.
3. Автоматическая блокировка. Невозможно забыть закрыть капот.
4. Простота монтажа.

Кроме видимых и значительных преимуществ, электрические модели имеют и свои недостатки:

1. При большой площади крышки капота необходимо устанавливать два замка.
2. Зависимость от постоянного электросигнала. Если разрядится аккумулятор или нарушится проводка, открыть капот не сможет и владелец.

Оба варианта снижают безопасность. С внешней стороны автомобиля не так много мест, где можно спрятать страховочные элементы электропроводки.

Особенности установки

Проблем с установкой, даже у новичков, практически никогда не возникает. Монтаж замков занимает до 30 минут и требует наличия стандартных инструментов:

1. В раме сверлятся отверстия для установки головки блокиратора замка.
2. Если в конструкции головка блокиратора крепится на кронштейны, то кронштейны прикручиваются к раме.
3. Монтаж запирающего стержня. В зависимости от конструкции электрозамка он имеет форму либо крючка, либо сферы.
4. Установка стержня строго под отверстие головки блокиратора.
5. Отрегулировать замок капота поможет дополнительная фиксирующая пластина, которая крепится возле стержня.
6. Прокладка электропривода и рабочего троса. Прокладывается привод на плоском участке рамы, фиксируется защелками.
7. Монтаж рабочего троса под рамой по пути штатного тросика.
8. Прокладка аварийного троса.
9. Подключение электропроводки по указанной в паспорте схеме, в соответствии с полярностью.

Кнопка в салоне устанавливается под приборной доской, часто возле прикуривателя.

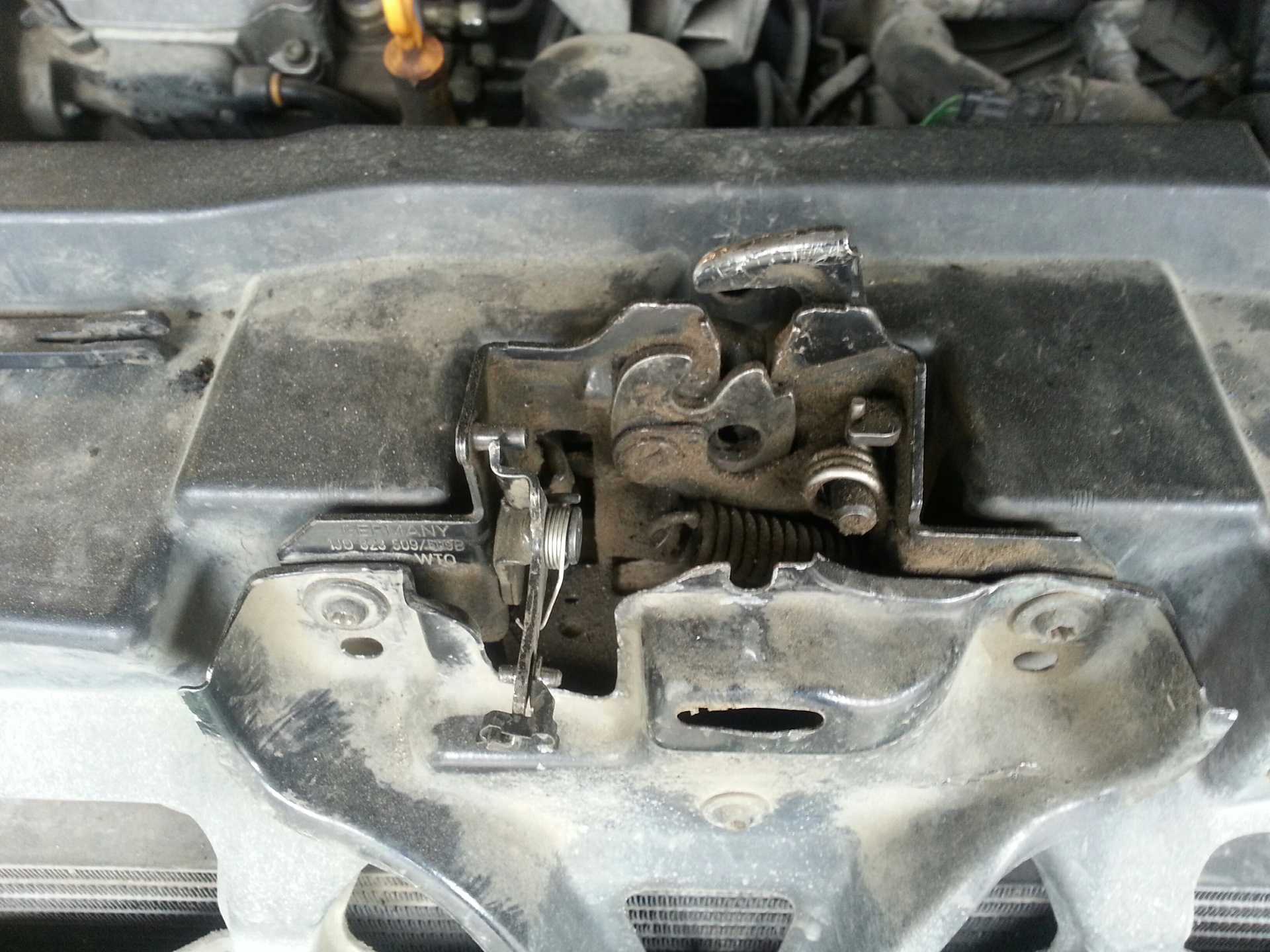

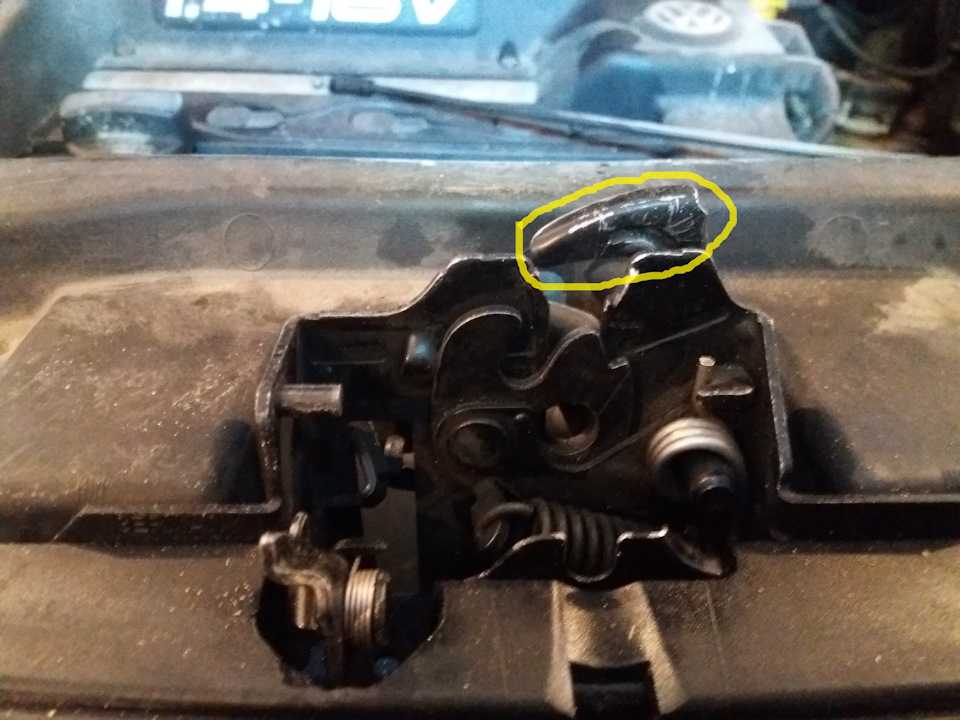

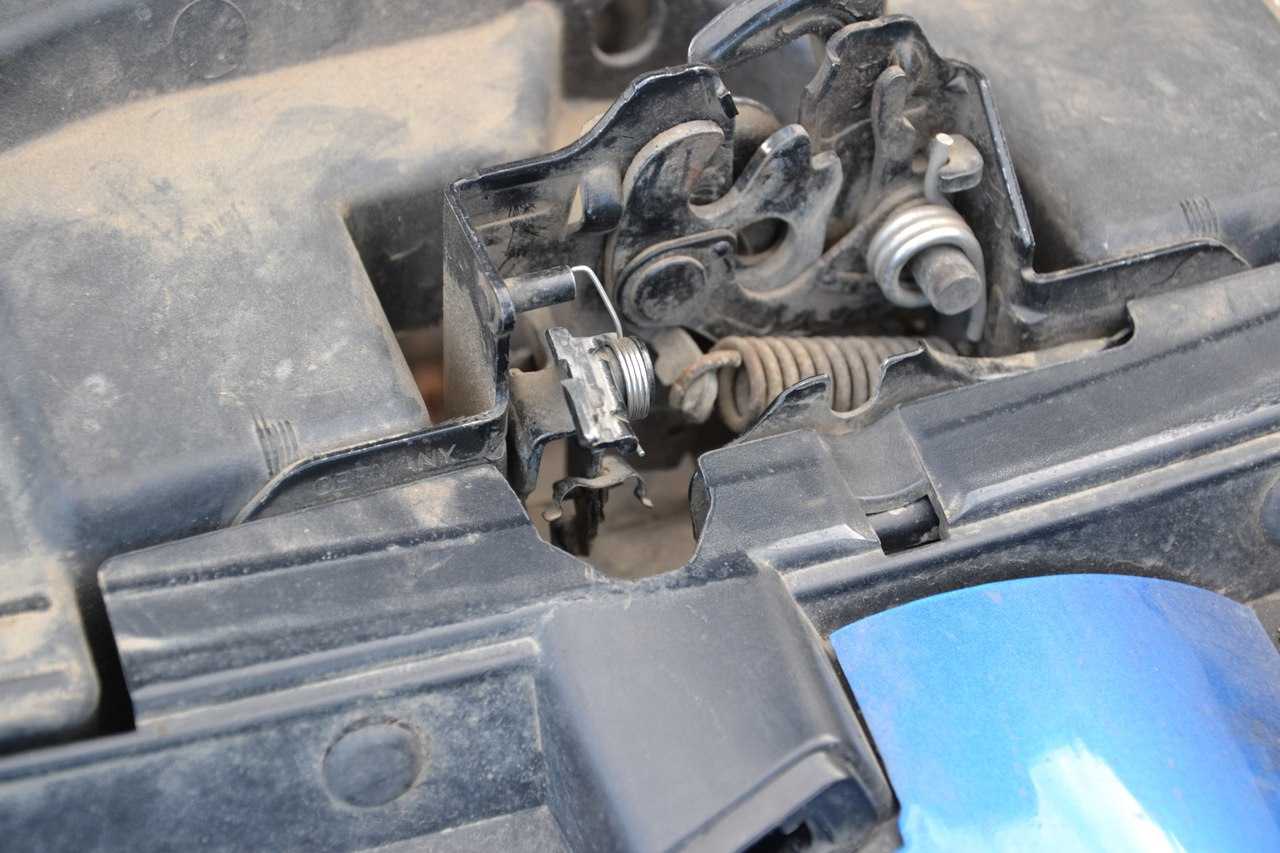

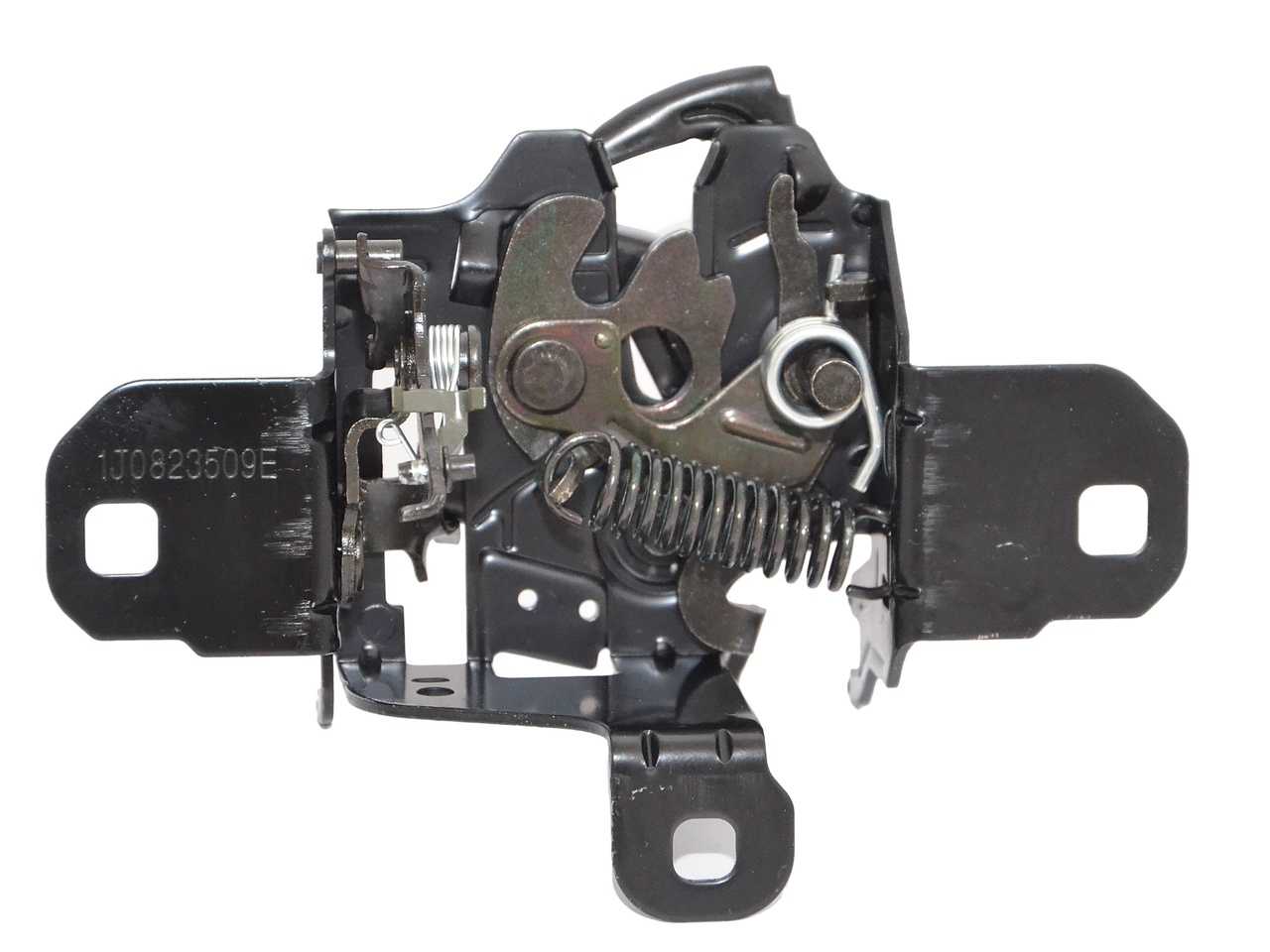

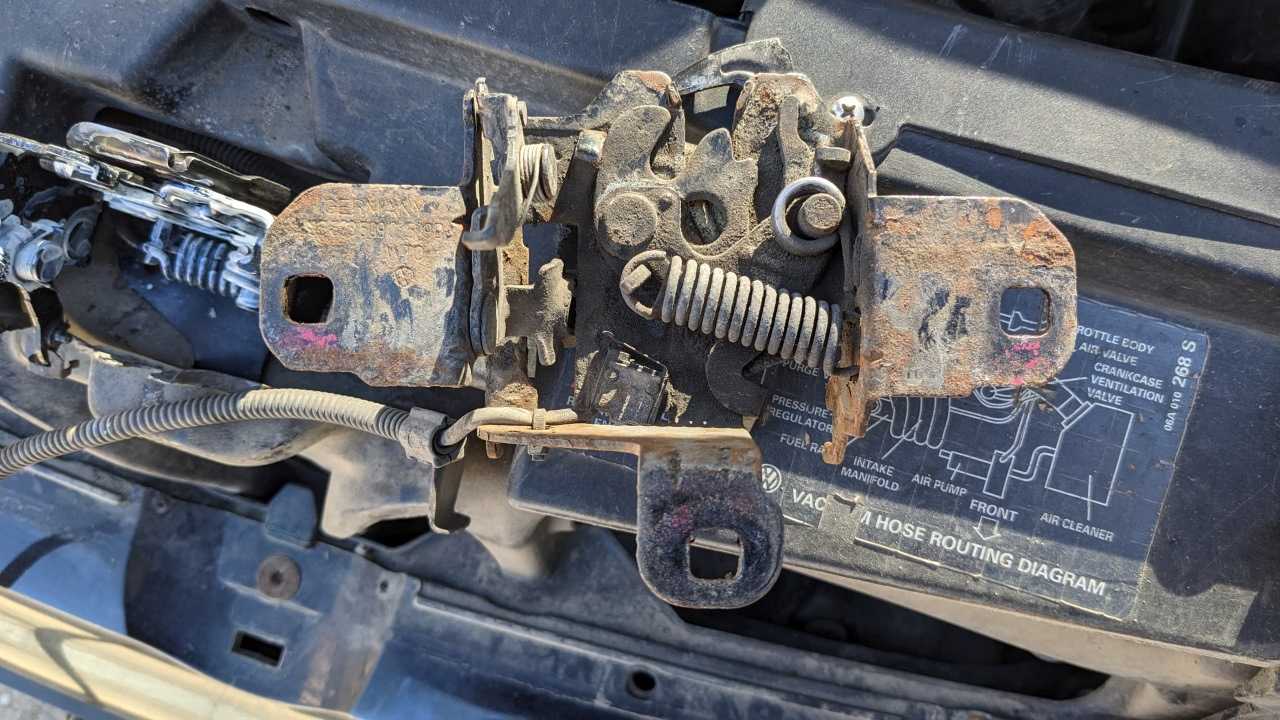

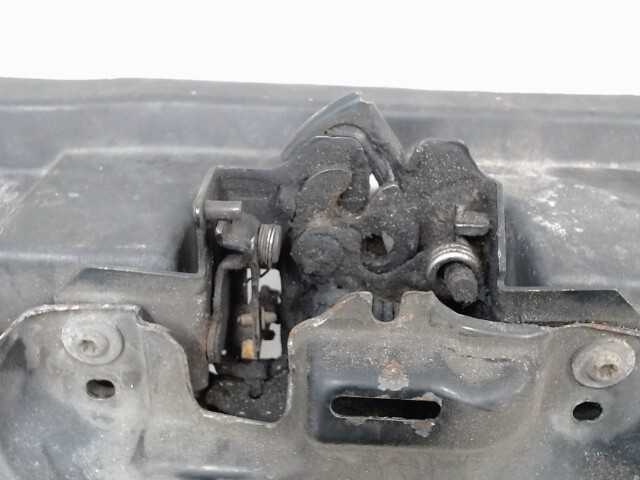

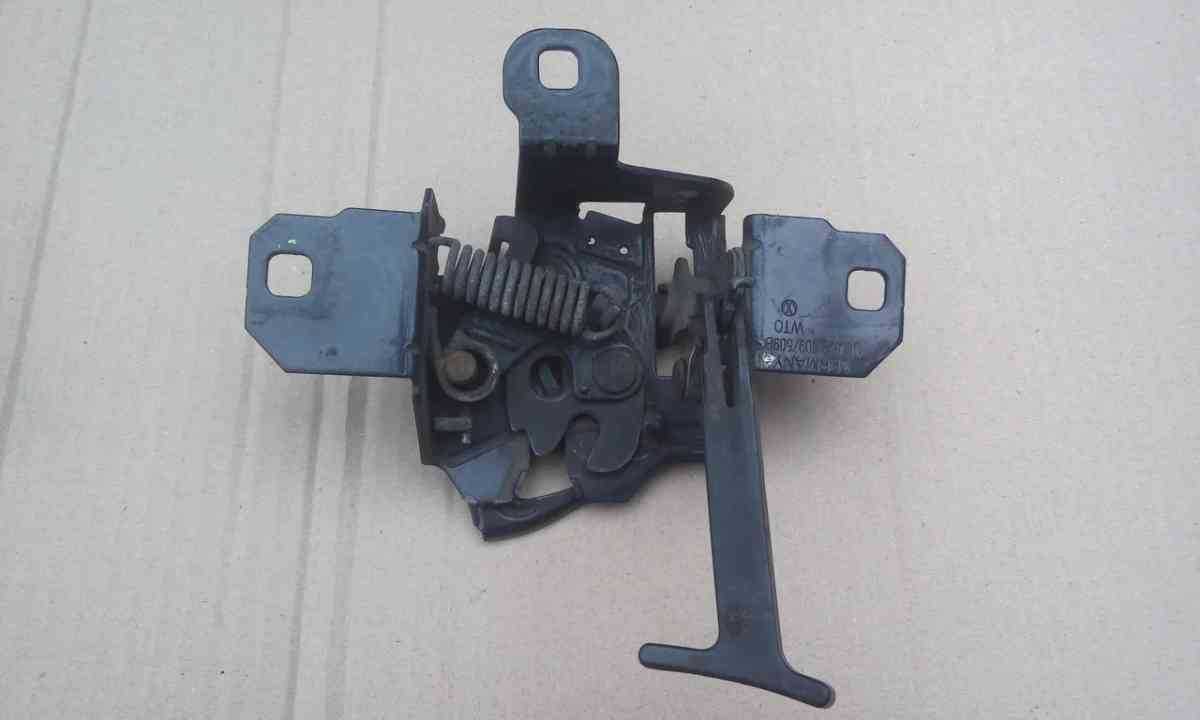

Замок капота Фольксваген Гольф 4

Самостоятельный ремонт автомобиля остается довольно сложным занятием, особенно если рассматривать замок капота Фольксваген Гольф 4.Сегодня вы можете найти большое количество всевозможных рекомендаций, которые сообщают, как решить некоторые проблемы в процессе эксплуатации конкретного агрегата авто, но основная масса таких ресурсов опирается лишь на обобщенные сведения, не вникая в тонкости и детали, от которых нередко зависит не только длительность эксплуатации, но и её эффективность.

Наш информационный портал, предлагает вам полноценную поддержку в данном вопросе. Представленные руководства по ремонту и подробные описания агрегатов доступны олнайн на протяжении 24 часов в сутки. При необходимости, можно получить более удобную, подручную версию, просто скачав её со страницы. Подробное описание параметров и то, из чего состоит замок капота Volkswagen Golf 4, важные аспекты для осуществления правильного и надежного монтажа помогут существенно сократить риск неожиданных поломок авто. Информация, представленная обо всех составляющих в режиме Online, позволяет быстро и эффективно отслеживать любые дефекты и брак, ещё до момента их проявления в процессе эксплуатации.

Большинство данных, представленных на сайте, взято из инструкций, но при этом, намного лучше структурированы и подробно раскрываются пользователю. Используя их в качестве прикладной базы данных, вы всегда сможете устанавливать и ремонтировать авто своими руками, не менее качественно, чем в автосервисе. Но для этого нужно обладать определенным запасом знаний, который можно пополнить на нашем сайте.

Изучив все необходимые особенности агрегата, автовладелец получит бесценный опыт обращения не только с оригинальными, но и контрактными вариантами. Ни для кого не секрет, что оригинал в 100% случаев будет отвечать поставленным задачам в составе авто, однако всегда остается риск заводского брака, который достаточно просто определить, пользуясь нашими рекомендациями.

Хорошая контрактная запчасть практически не уступает по качеству и надежности оригинальным моделям. При этом в большинстве случаев остаются важные нюансы в процессе монтажа и эксплуатации, знание которых, поможет сохранить производительность аналога на должном уровне. Большинство разделов сайта посвящено этим и многим другим важным моментам.

13.12.1 Замок капота Элементы крепления троса замка капота 1 – трос открытия замка капота; 2 – уплотнительная втулка; 3 – гайка; 4 – рычаг открытия замка капота; 5 – самонарезающий винт; 6 – кронштейн; 7 – держатель троса открытия замка капота; 8 – замок капота Снятие ПОРЯДОК ВЫПОЛ.

13.12.2 Снятие и установка ручки открытия замка капота Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Потяните примерно на 2 см ручку открытия замка капота (А – ручка открытия капота, В – пружинный зажим, С – облицовка). 2. Установите лезвие тонкой отвертки в зазор между рычагом открытия капота и пружинным зажимом (В). 3. Отпустите ручку открытия .

• Ремонт бампера suzuki sx4



• Как снять бампер ssangyong kyron



• Снять задний бампер шевроле тахо



• Сколько стоит замена бампера на шевроле



• Как открыть капот фольксваген фаэтон

Как диагностировать неисправности механизма закрывания капота

Неисправности в механизме закрывания капота автомобиля Volkswagen Golf 4 могут возникать по разным причинам. Для правильной диагностики рекомендуется следовать определенной последовательности действий.

1. Проверьте защелку: внимательно осмотрите защелку на предмет трещин, поломок или иных повреждений. Проверьте, закрывается ли она плотно и надежно. Если оказывается, что защелка повреждена, замените ее на новую.

2. Проверьте капот: оцените состояние капота. При неисправном закрытии может быть причиной деформация или повреждение капота. При необходимости, отремонтируйте или замените капот.

3. Проверьте пружины: механизм закрывания капота Volkswagen Golf 4 оснащен пружинами, которые обеспечивают его открытие и закрытие. Проверьте, не оборваны ли пружины или они вышли из строя. В случае необходимости замените пружины на новые.

4. Проверьте доводчик: доводчик капота может быть причиной неисправности механизма закрывания. Убедитесь, что доводчик функционирует правильно и не имеет поломок. При обнаружении неисправностей замените доводчик на новый.

5. Проверьте рычаги и шарниры: проследите за работой рычагов и шарниров механизма закрывания. Убедитесь, что они не имеют износа, коррозии или поломок. При необходимости, замените поврежденные детали на новые.

6. Проверьте электрическую систему: в случае, если ваш автомобиль оснащен электрическим механизмом закрывания капота, проверьте его электрическую систему. Убедитесь, что все провода и соединения находятся в исправном состоянии. Проверьте предохранители и реле, возможно они вышли из строя и требуют замены.

В случае, если вы не обладаете достаточными навыками и опытом, рекомендуется обратиться к специалистам сервисного центра. Правильная диагностика и ремонт механизма закрывания капота Volkswagen Golf 4 позволят вам избежать серьезных проблем и обеспечить безопасность вашего автомобиля.

Плохо закрывается капот Volkswagen Golf 4: причины и их решения

Проблема с закрытием капота Volkswagen Golf 4 может возникнуть по различным причинам. Рассмотрим основные из них и возможные пути их решения.

1. Износ регулировочных штифтов

Одной из самых распространенных причин плохой работы капота является износ регулировочных штифтов. При длительной эксплуатации они могут вытянуться или погнуться, что приводит к неплотному закрыванию капота. Для решения этой проблемы следует заменить изношенные штифты на новые.

2. Неправильная регулировка замка капота

Если капот не закрывается плотно, причиной может быть неправильная регулировка замка. В этом случае следует вручную подстроить механизм замка, чтобы капот закрывался без зазоров и просветов. Обычно для этой процедуры требуется отвертка и некоторые базовые навыки.

3. Износ регулирующего механизма капота

Также, износ регулирующего механизма капота может вызывать проблемы с его закрыванием. Если этот механизм стал избыточно рыхлым или поврежденным, то его следует заменить или отрегулировать. Часто для решения этой проблемы требуется обратиться к специалистам в автосервисе.

4. Неправильное положение опор капота

Иногда причиной неплотного закрывания капота может быть неправильное положение опор капота. Если опоры сдвинуты или спущены, то они не могут обеспечить достаточное усилие для того, чтобы капот закрылся плотно. Чтобы решить эту проблему, следует проверить положение опор и в случае необходимости отрегулировать их.

Итак, неплотное закрывание капота Volkswagen Golf 4 может быть вызвано различными причинами, включая износ регулировочных штифтов, неправильную регулировку замка капота, износ регулирующего механизма капота и неправильное положение опор капота. Для решения проблемы рекомендуется осуществить соответствующие ремонтные действия, включая замену изношенных деталей и регулировку механизмов, либо обратиться к специалистам в автосервисе.

Снятие и установка двери Volkswagen Golf IV

Общие сведенияЭлементы крепления передней двери

1 – дверь; 2 – внешняя ручка открытия двери с опорой; 3 – корпус цилиндра замка; 4 – заглушка; 5 – болт, 18 Нм; 6 – кнопка блокировки замка двери; 7 – тяга кнопки блокировки; 8 – защитный чехол; 9 – болт, 20 Нм; 10 – ударная пластина замка; 11 – замок двери; 12 – тяга; 13 – внутренняя ручка открытия двери; 14 – винт с внутренним фасонным углублением, 20 Нм + довернуть на угол 90°. При установке необходимо использовать новый болт; 15 – болт с внутренним фасонным углублением, 20 Нм + довернуть на угол 90°. При снятии двери необходимо вывинтить только этот болт. При установке необходимо использовать новый болт; 16 – шарнир двери со стопорным рычагом двери; 17 – болт с внутренним фасонным углублением, 20 Нм + довернуть на угол 90°. Болт ввинчен с внутренней стороны автомобиля. Для доступа к болту необходимо снять внутреннюю обивку передней стойки двери. При установке необходимо использовать новый болт; 18 – болт с внутренним фасонным углублением, 20 Нм + довернуть на угол 90°. При установке необходимо использовать новый болт;

19 – болт с внутренним фасонным углублением, 20 Нм + довернуть на угол 90°. При установке необходимо использовать новый болт; 20 – защитный колпачок; 21 – болт, 13 Нм; 22 – шарнир двери; 23 – болт с внутренним фасонным углублением, 20 Нм + довернуть на угол 90°. Болт ввинчен с внутренней стороны автомобиля. Для доступа к болту необходимо снять панель приборов. При установке необходимо использовать новый болт; 24 – болт с внутренним фасонным углублением, 20 Нм + довернуть на угол 90°. При установке необходимо использовать новый болт; А – специальный инструмент HAZET-2597. Используется для отвинчивания болтов крепления шарнира двери; В – переходник Т45 для инструмента HAZET-2597-01; С – фиксирующий винт; D – внутренний многозубый торцовый гаечный ключ 4 мм VW-Т10011. Используется для отвинчивания фиксирующего винта корпуса цилиндра замка

Снятие

Порядок выполнения

1. Снимите боковую отделку в углублении для ног водителя. 2. Отсоедините все доступные электрические разъемы. 3. Извлеките заглушки из передней стойки и переднего торца передней двери и через открывшееся отверстие извлеките электрические разъемы наружу. 4. Снимите защитный колпачок (20) и вывинтите болт (21) крепления верхнего шарнира двери. 5. Попросите помощника поддержать дверь. 6. Вывинтите болт (15) крепления нижнего шарнира двери. 7. Перемещая дверь вверх, снимите ее с автомобиля.

Установка

Порядок выполнения

1. Сверху установите дверь на шарнирные петли. 2. Ввинтите болт (15) крепления нижнего шарнира двери и затяните его моментом 20 Нм, затем доверните на угол 90°. 3. Ввинтите болт (21) в верхний шарнир и затяните его моментом 13 Нм. Установите на болт защитный колпачок. 4. Проденьте электрические разъемы в отверстия стойки передней двери и подсоедините их в углублении для ног водителя. 5. Установите боковую отделку в углублении для ног водителя.

Видео про «Снятие и установка двери» для Volkswagen Golf IV

Установка личинки замка — VW, Audi, Seat, Skoda (Платформа Golf 4)

Установка центрального замка Golf 4

Как снять ДВЕРНЫЕ РУЧКИ на VOLKSWAGEN?

Как заменить замок на Volkswagen Golf 4: пошаговая инструкция

1. Соберите необходимые инструменты: шестигранные ключи, отвертки разных размеров, кусачки для проводов и ключ для откручивания колес.

2. Подготовьте автомобиль: заведите двигатель и поочередно опустите каждое стекло и откройте каждую дверь с помощью ключа.

3. Отсоедините отрицательную клемму аккумулятора с помощью шестигранного ключа и перенесите ее в сторону, чтобы предотвратить возможное замыкание.

4. Отключите электрический разъем от замка, находящегося на внутренней стороне двери. Для этого используйте отвертку или кусачки для проводов.

5. С помощью шестигранного ключа снимите ручку двери и панель отделки, освободив их от крепежных винтов.

6. Открутите салонный замок, который находится внутри двери, при помощи отвертки.

7. Удалите старый замок и установите новый на его место, ориентируясь на позицию замочной скобы.

8. Закрепите новый замок внутри двери, прикрутив его салонному замку.

9. Снова подключите электрический разъем к замку двери и убедитесь, что он надежно зафиксирован.

10. Наденьте ручку двери и панель отделки, закрепив их крепежными винтами.

11. Повторите все предыдущие шаги для замены замка на других дверях Volkswagen Golf 4, если это необходимо.

12. Подключите отрицательную клемму аккумулятора и проверьте работу всех замков на автомобиле.

Теперь вы знаете, как заменить замок на Volkswagen Golf 4 самостоятельно. Следуя представленной инструкции, вы сможете быстро и эффективно заменить неисправный замок, без обращения к специалистам и больших затрат.
