Что такое пневмоподвеска и для чего она нужна

Что такое «пневматика»

Работа пневматической системы в транспортных средствах основана на физических свойствах сжатого воздуха. В автомобильной промышленности это позволяет повысить безопасность и комфорт, а также поставить дополнительное оборудование.

Широкое применение это принцип нашел в подвеске, тормозах и системе сцепления.

Основные плюсы «пневматики»:

1. Техническая простота агрегатов и самого принципа действия системы.
2. Для работы не требуются специальные вещества – все функции «выполняет» атмосферный воздух.
3. Экономическая выгодность установки.
4. Безопасность.

Пневмо подвески на транспорте распространены реже, чем гидравлические. В основном их ставят на коммерческие грузовые автомобили и машины премиум-класса.

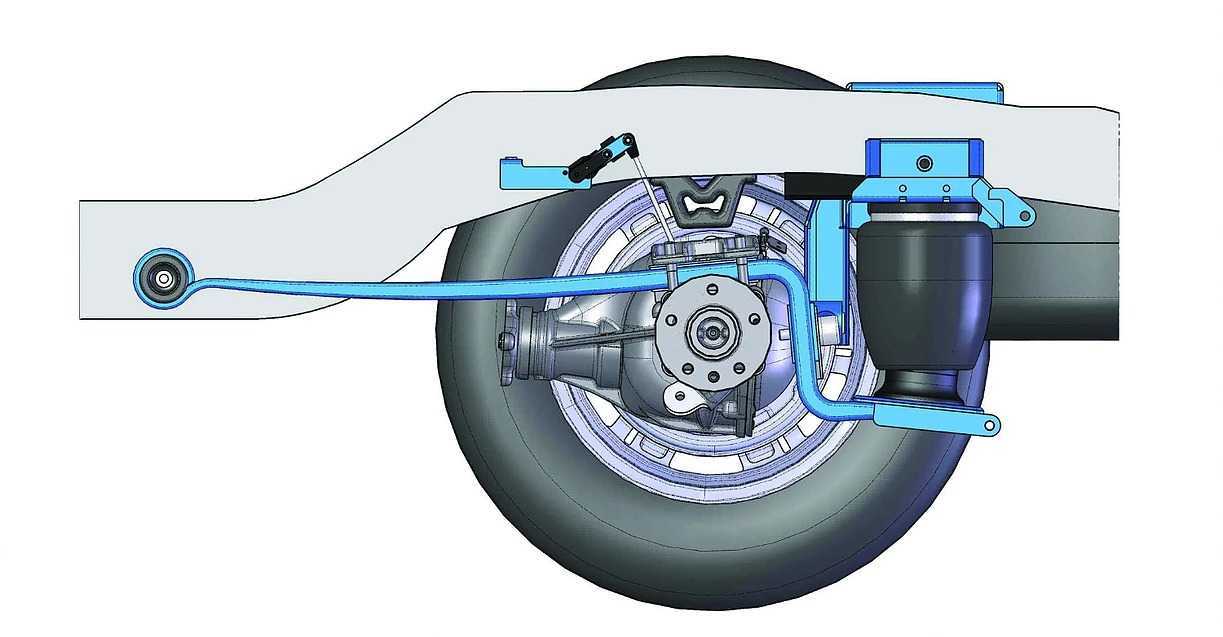

Устройство

Пневмоподвеска современного автомобиля состоит из следующих элементов:

Пневматические стойки и модуль подачи воздуха, включающий в себя ресивер, компрессор, блок фильтрации и осушки, формируют пневматическую систему ходовой части автомобиля. Система может быть открытой (воздух стравливается в атмосферу) либо закрытой. В замкнутом контуре воздух возвращается опять в магистраль, что уменьшает потери на последующее нагнетания давления.

Принцип работы

Как правило, пневматическая подвеска имеет 3 режима работы:

• изменение уровня кузова в зависимости от скорости движения;
• поддержание уровня кузова на заданном уровне;
• принудительное уменьшение/увеличение уровня дорожного просвета.

Основная роль во всей работе подвески отведена пневмоэлементам, которые состоят из корпуса с направляющей, манжеты и поршня. Манжеты изготавливаются из прочного эластомера. Конструктивно пневмоэлемент может быть выполнен совместно с амортизатором либо устанавливаться отдельно.

Особенности эксплуатации, преимущества и недостатки

Главный минус пневмоподвески – дороговизна изготовления. В остальном современные системы достаточно надежны. Владельцам пневмоподушек открытого типа можно настоятельно рекомендовать чаще подымать авто в наивысшее положение на мойке, чтобы тщательно вымывать песок и грязь из-под манжет. Также необходимо следить за тем, чтобы не перетирались шланги воздушных магистралей. Утечку воздуха необходимо как можно быстрее устранять, так как частые включения компрессора значительно уменьшают его срок службы.

В остальном возможность изменять жесткость подвески, клиренс автомобиля дает не только преимущество при перевозке грузов либо выезде на бездорожье, но и в целом делает автомобиль более универсальным.

Экскурс в историю

Вильям Хамфриз был человеком, запатентовавшим в 1901 создание пневмоподушки. Некоторое время спустя к идее вернулись военные. Пневмобаллоны, установленные на ось грузового авто, позволяли перевозить больший вес и при необходимости увеличивать клиренс, что давало такой технике преимущество на бездорожье.

Вплоть до начала 1960-х пневмоподушки размещались внутри пружин. Несмотря на провал первых систем с выносными пневпоэлементами, именно в этот период некоторые автомобили начинают комплектоваться пневмоподвеской уже с завода.

Гражданское автомобилестроение

Тот факт, что уже ни один гоночный автомобиль не обходился без пневмоподушек, попросту не мог оставаться незамеченным крупными автоконцернами. В 1957 году свет увидел Cadillac Eldorado Brougham, который оснащался еще довольно прогрессивной на тот момент 4-х контурной системой с датчиками на каждом элементе, что позволяло при необходимости увеличивать или уменьшать давление в каждой подушке. Примерно в этот же период пневмоподвеска была внедрена Buick, Ambassador.

Cadillac Eldorado Brougham

Дороговизна конструкции, усложнение эксплуатации, увеличение стоимости ремонта не позволяют устанавливать такой тип подвески на все автомобили. Как и в прошлые времена, пневмоподвеска является прерогативой авто премиум сегмента.

Компрессорная установка для пневмоподвески

Большая часть подвесочных систем комплектуется сегодня бортовой автомобильной компрессорной установкой в виде электронасоса, сжимающего воздушную массу и перемещающего ее к рессорам через многочисленные трубки. Установка крепится к рамной конструкции автомобиля или в багажном отсеке. Компрессор имеет воздушный осушитель.

При закачке воздуха из атмосферы, происходит его сжатие и перемещение внутрь полости подушки. Обрабатываемый воздушный поток является влажным. Эта влага в состоянии нарушить устоявшийся режим работы системы. Посредством воздействия специальным веществом-поглотителем на воздушную массу осушитель выделяет из нее влагу перед закачкой в систему.

Сегодняшние компрессорные системы имеют воздушный резервуар, поддерживающий уровень давления и обеспечивающий переход его в межподушечном пространстве. Активизация компрессора происходит как в ручном режиме, так и с применением автоматики. Контроль за ним лежит на водителе или электронной системе. Оба варианта успешно сочетаются.

История создания

Мы не будем глубоко копать. Отметим лишь, что установка ППТС на массово выпускаемый автомобиль была выполнена французами в 1655 году. Этой чести удостоилась машина «Ситроен ДС-19».

Каждое колесо было оснащено независимыми поршневыми рессорами пневматического принципа действия с возможностью регулировки. Интересно, что модель, о которой идёт речь, и сегодня сходит с заводского конвейера с первоначальным вариантом рессор.

В Штатах, пневматические рессоры, начали устанавливать с 1957 года: речь идёт о массовом производстве легковых авто. Первооткрывателем стал автомобиль «Кадилак Эльдорадо».

В последующем, немцы, заинтересовавшись новинкой. Использовали конструкции, начиная с автомобиля «Мерседес-Бенс» 300 СЕ. Это произошло уже в 1961 году. Дальнейшие попытки усовершенствования не принесли желаемых результатов и постепенно РКО диафрагменного типа стали историей.

В СССР также изучали этот вопрос и пытались применить конструкцию, так сказать, на практике. Это в 50-х годах коснулось грузового транспорта и автобусов. Проводились масштабные совещания, где демонстрировались новинки. Со временем было принято решение внедрить пневматические рессоры на основе РКО в массовое производство.

На дорогах постсоветского пространства появились автобусы с новой конструкцией. Это техника (автобусы) ЛАЗ (Львовского автомобильного завода) и троллейбусы ЗиУ (завод имени Урицкого). В конце 50-х, начале 60-х годов Ижевский автомобильный завод выпустил первый «Москвич» с пневматической подвесной системой.

Дальше этого дело не пошло. Огонь энтузиастов постепенно угасал. И только спустя много лет возгорелся вновь. Новшество коснулось теперь легковых машин, где устанавливали РКО рукавного типа. Он агрегировал с ЭСУ.

Сегодня регулируемыми системами никого не удивишь. На заводах идёт массовое исполнение этих конструкций. За дело взялись автомобильные гиганты США, Японии Европы и ряда других стран.

Устройство пневмоподвески

Простейшая пневматическая подвеска имеет в конструкции следующие основные элементы:

• упругие пневмоэлементы на каждое колесо;
• устройство подачи сжатого воздуха (компрессор);
• воздушный ресивер;
• воздушные магистрали;
• датчики и блок управления подвеской.

Упругие пневмоэлементы являются исполнительными механизмами подвески, в задачи которых входит регулировка и поддержание клиренса. Регулировка может осуществляться как в ручном, так и в автоматическом режиме. Изменение высоты кузова относительно дороги осуществляется за счет изменения давления воздуха в пневмоэлементах.

Пневмоэлемент может иметь разные исполнения – самостоятельный узел или совмещенный с амортизатором. Во втором случае упругий пневмоэлемент наиболее часто называется пневматической амортизаторной стойкой. Пневматические стойки могут быть установлены практически на любой тип подвески. Конструктивно пневмоэлемент состоит из корпуса, штока с поршнем и манжеты.

Компрессор предназначен для подачи сжатого воздуха в ресивер и далее в исполнительные механизмы. Стоит отметить, что компрессор является основным конструктивным элементом подвески, так как без сжатого воздуха работа пневмоподвески просто невозможна.

Воздушный ресивер предназначен для осуществления регулировок клиренса в малых пределах без участия компрессора. Также за счет ресивера достигается быстрая и адекватная работа адаптивных подвесок. Воздушные магистрали соединяют все элементы пневматической подвески в единую пневмосистему. Электронные датчики позволяют отслеживать такие параметры как положение кузова относительно дороги, наклон кузова, ускорение автомобиля и прочие параметры. Блок управления предназначен для обработки сигналов датчиков и осуществления автоматической или ручной регулировки подвески.

Разделение по типам автомобилей:

Легковые малолитражки Обычно на этих автомобилях идёт борьба между комфортом и грузоподъёмностью. При малом собственном весе хотелось бы нагрузить на неё побольше, и этот вес зачастую составляет почти половину собственной массы. Конечно же подобрать пружину (что такое пружина подвески ?) с таким диапазоном невозможно и можно получить лишь две крайности – или очень жёсткий незагруженный автомобиль или полное проседание, если в багажник положить чуть-чуть и пару человек на заднее сиденье. Выход – задняя пневмоподвеска. Она поможет выравнивать автомобиль при любой загрузке. Этим способом пользуются многие производители автомобилей. И если установить уровень пола (что такое датчик уровня пола ?) – то вы и думать не будете о том, что у Вас стоит пневмоподвеска. Если Вы уверены, что Вы хотите получить в результате – то вперёд выбирайте тип пневмоподвески в зависимости от марки и выбирайте подготовку воздуха – ручную или автоматическую. Если у Вас пружина – отдельно от амортизатора (что такое амортизатор ?) – то Вам повезло и Вы сможете уложиться в 20-25т.р за комплект на одну ось без подготовки, если же амортизатор внутри пружины – 40-45т.р. Исключения составляют некоторые автомобили типа Вольво и Пежо, где сделаны специфичные подвески с применением эксклюзивных технологий и цена проектирования и изготовления подвески будет немного выше… Но! Хочется повторить — Мы можем сделать пневмоподвеску на ЛЮБОЙ автомобиль. Внедорожники Установка пневматики преимущественно для поднятия кузова при преодолении препятствий. Главный вопрос — надежность пневмоэлемента в грязи. Можно ли его пробить? Напомню — пневмоэлемент по структуре своей напоминает строение колеса, так что шансы пробить колесо или пневмоэлемент у Вас одинаковые. Если сомневаетесь — поставьте себе вставки в пружины или купите запасной пневмоэлемент… Микроавтобусы Увеличение грузоподъемности, снижение уровня боковых качения, сглаживание колебаний кузова на плохих дорогах. В большинстве случаев это только задняя ось, но иногда пневматизируется и передняя. Отдельной графой можно выделить Дома на колесах где пневматика на задней оси позволяет убирать проблемы с огромным задним свесом, а пневматизация передней — с одной стороны позволяет поднять а/м и заехать на обычно крутой подъем на пароме, а с другой стороны опустить а/м и вписаться в небольшие ворота, например, мойки или стоянки…

Как устроена пневматическая подвеска

Устройство пневмоподвески сравнительно простое. Механизм состоит из нескольких основных частей:

1. Пневмоподушки (упругие элементы).
2. Ресивер.
3. Компрессор.
4. Система управления.

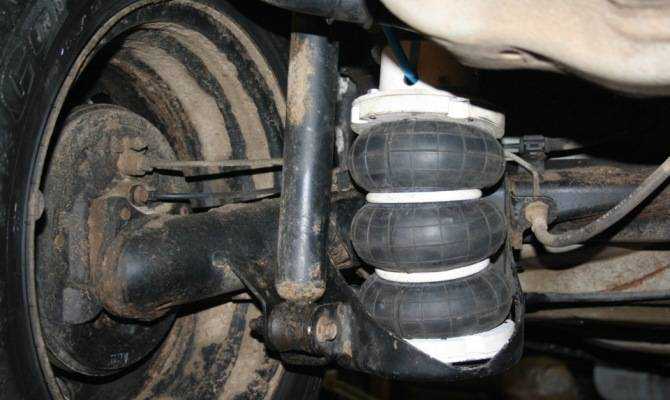

Роль упругих элементов выполняют пневматические баллоны из многослойной плотной резины. Их ставят по одному на колесо. По форме баллоны напоминают «таблетки», состоящие из нескольких секций. Основная функция этих элементов – удержание авто на нужной высоте над дорогой.

Компрессор наполняет пневматические баллоны сжатым воздухом. В свою очередь этот узел состоит из нескольких частей:

• электрического двигателя;
• электромагнитных клапанов – они распределяют сжатый газ по контуру;
• осушителя атмосферного воздуха.

В зависимости от числа клапанов в пневмоподвесках, компрессор накачивает упругие элементы по одному или парами. Воздух попадает туда не напрямую, а через ресивер. Эта деталь имеет вид металлического резервуара объемом от 3 до 10 литров. Сюда закачивается воздух, который затем поступает в баллоны через электромагнитные клапаны. Основная функция ресивера – корректировка давления в подвеске без использования компрессора.

Работа пневмоподвесок регулируется системой управления, имеющей несколько датчиков:

• ускорения автомобиля;
• давления в пневматической системе;
• температуры насоса;
• положения машины над поверхностью дороги.

Данные с датчиков обрабатывает блок управления и передает сигналы на исполнительные органы системы. К ним относятся реле компрессора и клапаны контроля давления.

Ручной и автоматический режимы работы пневмоподвески

Управление дорожным просветом может осуществляться вручную или автоматическим способом.  В первом случае клиренс регулируется электронной системой управления. Во втором – водитель задает величину клиренса вручную.

Ручной и автоматический режимы работы пневмоподвески

Автоматический режим управления предназначен для контроля:

• величины дорожного просвета;
• скорости движения транспортного средства;
• ускорения машины во время езды;
• уровня наклона при движении в гору или вниз;
• уровня крена на крутых поворотах;
•  жесткости подвески.

На работу автоматической системы оказывает прямое влияние скорость езды. Если автомобиль едет быстрее, клиренс снижается, при замедлении – увеличивается.

Ручное управление позволяет изменить жесткость подвески и величину клиренса.

Разновидности пневмоподвесок

Пневмоподвеску нельзя назвать самостоятельным элементом ходовой части автомобиля, поскольку в большинстве случаев она функционирует одновременно с другими разновидностями демпфирующих устройств (подвеска типа McPherson, неразрезная балка, так называемая многорычажная подвеска). В общем случае все подобные системы, устанавливаемые штатно, можно условно разделить на две категории:

• простые пневмоподвески, у которых пневмоэлемент монтируется вместо классических пружин;
• адаптивные устройства, у которых амортизаторы умеют изменять жесткость динамически. При этом степень сглаживания колебаний может происходить в зависимости от водительских предпочтений или дорожной обстановки.

Поскольку пневмоподвески – дорогостоящий элемент конструкции ходовой части, они устанавливаются либо на легковые авто премиум класса, либо на коммерческий транспорт, так как здесь их присутствие – жизненная необходимость. В зависимости от метода реализации пневмоподвесок различают следующие их разновидности:

• одноконтурные, у которых наличествует единственная воздушная магистраль, через которую и происходит одновременное изменение положения всех имеющихся подушек (обычно их две, обе монтируются на задней оси);
• двухконтурные используются для обеспечения изменения положения заднеосевых подушек по отдельности);
• четырехконтурные характеризуются наличием отдельных магистралей для всех четырёх колёс.

Одноконтурные системы чаще всего устанавливаются на мощные седельные тягачи или грузовики с повышенной грузоподъёмностью, которые комплектуются одноосевой (передней или задней) пневмоподвеской. Такой тип предназначен для регулирования степени жёсткости всей оси, обычно задней, поскольку именно на неё приходится основная часть нагрузки.

Двухконтурные системы устанавливаются на одну или обе оси. При одноосевой комплектации достигается индивидуальная регулировка левого или правого колеса. Во втором случае есть возможность изменять жёсткость задней/передней оси, что равноценно использованию двух одноконтурных подвесок.

Четырёхконтурные системы достаточно сложны в реализации, но зато они обеспечивают возможность индивидуальной настройки всех четырёх колёс. Это действительно высокоэффективная подвеска, поскольку степень увеличения/уменьшения клиренса определяется бортовым компьютером в зависимости от информации, поступающей с датчиков. Особенно заметно использование четырёхконтурных пневматических подвесок при прохождении поворотов, которые в данном случае практически не ощущаются из-за компенсации кренов.

Схема пневмоподвески

Встречается пневматическая подвеска на легковых авто высокого класса, на внедорожниках, на грузовых автомобилях и автобусах, а также некоторых видах спецтехники. При этом на легковых автомобилях в плане конструкции пневма самая сложная, так как часто используются амортизаторы с электронным управлением (адаптивная подвеска).

Конструктивно «классическая» пневмоподвеска включает в себя:

• пневмоэлементы;
• компрессор;
• ресивер (не всегда);
• датчики положения кузова;
• систему управления.

Важно понимать, что фактически основной пневматической частью пневмоподвески является упругий элемент, который заменяет собой пружины, рессоры, торсионы. Это значит, что в целом такая подвеска конструктивно не сильно отличается от подвесок других типов (типа МакФерсон, многорычажной и т.д.)

Основное отличие на легковых авто — пневмостойки, которые заменяют традиционные амортизаторы с пружинами

Основное отличие на легковых авто — пневмостойки, которые заменяют традиционные амортизаторы с пружинами.

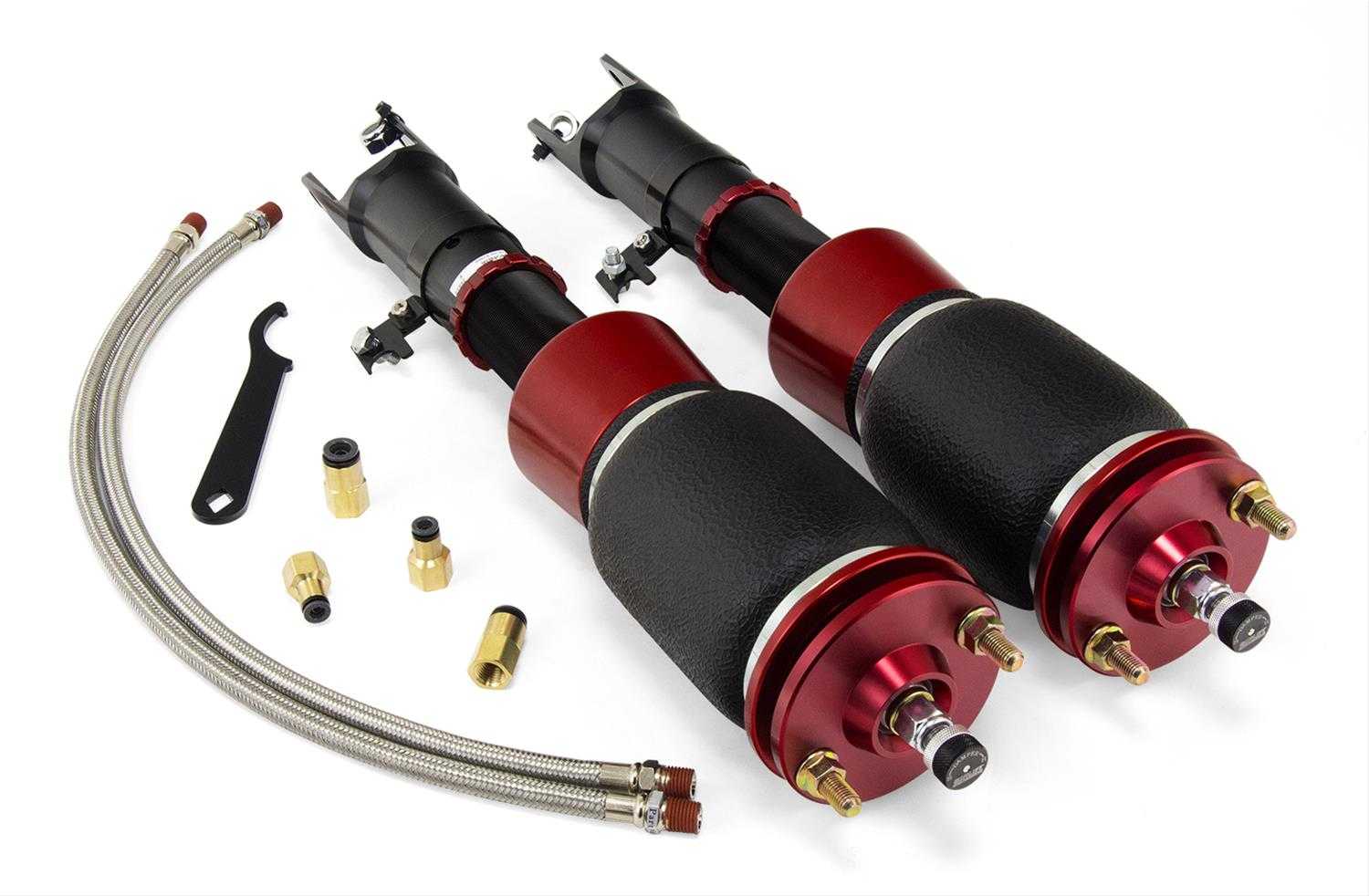

Как устроена пневмостойка

Пневмоподушка (пневмоэлемент, пневмобаллон или пневматическая рессора) – это упругий элемент, который принимает на себя нагрузки при езде по неровностям (аналогично пружинам), при этом поддерживает кузов автомобиля в нужном положении, сохраняет заданный клиренс.

Для реализации такой задачи в пневмобаллоне постоянно поддерживается необходимое давление воздуха, который нагнетается компрессором. При этом пневмобаллон может быть единым целым с амортизатором или интегрироваться отдельно.

Если амортизатор и пневмоподушка выполнены одним целым — такая конструкция называется  пневмостойкой. Такая стойка напоминает конструкцию МакФерсон, при этом вместо пружины используется камера из резины, наполненная воздухом. Также камера имеет особый каркас, повышающий прочность и износостойкость.

Компрессор  «пневмы»

Основная задача компрессора — нагнетать воздух в систему для дальнейшей подачи в пневматические баллоны

При этом важно понимать, что компрессор пневматической подвески является не просто устройством для подачи воздуха под давлением

Данный элемент нагнетает воздух, постоянно контролирует его давление в системе на всех участках системы. Также компрессор имеет специальный осушитель, чтобы удалить лишнюю влагу из системы.

Ресивер пневмоподвески

Ресивером пневмы является резервуар, в котором накапливается сжатый воздух. Ресивер нужен для того, чтобы поддерживать давление в системе без необходимости постоянно задействовать компрессор. Компрессор срабатывает только тогда, когда в ресивере снижается давление.

В результате, благодаря наличию ресивера срок службы компрессора заметно увеличивается. Также ресивер позволяет более эффективно поддерживать оптимальное давление в пневмобаллоннах, так как не тратится время на включение компрессора и подкачку воздуха. Обычно при включении компрессор поднимает давление в ресивере, а не в самих пневмоподушках.

Электронная система управления пневмоподвеской

За счет наличия специальных клапанов и датчиков блок управления пневмой осуществляет контроль за давлением  воздуха, а также гибко распределяет его на каждый пневмобаллон.

Это возможно благодаря наличию:

• ограничительных клапанов;
• перепускных клапанов;
• электронных датчиков.

Датчики определяют эффективность работы всей пневмосистемы, учитывают положение кузова и скорость движения авто, угол поворота руля, положение педали газа и т.д. С учетом целого ряда показателей система самостоятельно регулирует положение кузова, отвечает за степень демпфирования амортизаторов на адаптивной подвеске и т.д. В результате водитель получает максимальный комфорт, лучшую устойчивость, минимальные крены в поворотах и т.д.

Также системой обычно можно управлять и в ручном режиме, изменять клиренс авто и настройки подвески. Для этого можно выбрать режимы «спорт», «стандарт», «комфорт» или «плохая дорога». В зависимости от типа автомобиля, режимы, функционал и настройки могут отличаться.

Первые автомобили с пневмоподвеской

История пневматической подвески началась в 1901 году, когда Уильям Хамфрис создал и запатентовал первый пневмокомпрессор для автомобилей.

Конструктивно первое устройство состояло из пневопружины с левой и правой стороны, подушек и компрессора для каждой из них.

Попытки установки подвески на реальном транспорте были предприняты в 1920 году. В роли экспериментатора выступил Мессье, которому так и не удалось реализовать задуманное.

Следующий виток развития пришелся на период после Второй мировой войны. В то время на рынке появился первый прототип под названием Stout Scarab, представленный в 1946 году.

Внешне машина напоминала «Жука», но с более длинным кузовом. Этот автомобиль отметился еще и тем, что был сделан с применением монокока из стеклопластика, а кузов буквально повторял фюзеляж летательного аппарата.

В 1957 году появились первые автобусы, оборудованные пневматической подвеской. В роли производителя выступила компания General Motors.

Вскоре новые устройства появились на автомобилях Eldorado Brougham марки Кадиллак.

Уже через год пневматическая подвеска ставилась на всех машинах в виде дополнительного оборудования, а с 1959 года опция стала стандартной.

Со временем классические пружины ушли в прошлое, а их место заняли пневматические баллоны с датчиками, фиксирующими крен. Целью нововведения было повышение устойчивости машины на поворотах.

Но имел место и минус — медленная реакция, ведь компрессор попросту не успевал закачивать воздух в определенный баллон для устранения крена с одной или другой стороны.

В этом отношении автомобили Кадиллак много лучше, ведь они могли похвастаться повышенным уровнем комфорта и плавностью работы.

С 1960 года производитель Кадиллак отказывается от монтажа пневматической подвески, после чего это устройство пропало с автомобильного рынка США на 24 года.

Только в 1984 году компания Линкольн выпустила новый Continental Mark VII, где в роли базового оборудования выступила пневматическая подвеска.

Не отставала и компания Мерседес, которая начала продажи авто с пневмоподвеской (W112 300SE) с 1962 года.

Эти машины компоновались устройствами, оборудованными клапанами от компании Бош, смонтированными на обеих подвесках автомобиля.

Кроме того, именно работникам компании Мерседес удалось первыми сделать авто с регулируемым клиренсом.

Что такое пневмоподвеска

Пневматическая подвеска это вид подвески авто, необходимый для более удобного управления, так как пневмоподвеска обеспечивает возможность регулировки жесткости задней оси. При помощи специальных баллонов с воздухом регулируется высота кузова по отношению к дороге.

У пневматической подвески автомобиля есть упругие компоненты, которые обеспечивают надежную опору на четыре колеса. Она легко монтируется на разные виды установок (жесткую балку или подвеску на рычагах).

Монтаж пневматической подвески на колеса автомобиля предполагает установку специальных пневматических баллонов из прочной резины, куда попадает воздушный поток и происходит определенный уровень давления. Поддержание жесткости подвески автомобиля гарантирует безопасную езду.

На сегодняшний день список машин с пневматической подвеской велик. Сюда входят легковые и грузовые автомобили mersedes, lexus, audi и многие другие. Используется также на полуприцепах и внедорожниках.

С помощью автоматизированной системы регулируется наклон кузова при определенном ускорении автомобиля, контролируется высота кузова и жесткость подвески с учетом веса груза в кабине.

Главные достоинства применения систем в том, что машина плавно едет, сохраняет устойчивое положение и не наклоняется вперед при резком нажатии на тормоз.

Для эксплуатации некоторых больших авто используют жесткие виды конструкций. В этом случае, улучшается шумоизоляция за счет использования сжатого воздуха.

Еще одно преимущество пневмоподвески – на транспортных средствах со встроенной пневматикой поверхность покрышек стирается равномерно.

К минусам можно отнести высокую цену и существенное изнашивание резиновых деталей в условиях бездорожья.

Конструкция может ломаться под воздействием неблагоприятных погодных условий (больших морозов и высокого уровня влажности). Подвеску сложно ремонтировать, поэтому обычно производится ее замена. Также негативно влияют реагенты, которые высыпаются на шоссе.

Можно ли установить своими руками?

Вопреки распространенному мнению, монтаж пневматической подвески своими руками (в том числе на отечественные автомобили) — реальная затея. Главные компоненты при переделке — пневматические подушки.

Дополнительно покупаются электромагнитные клапана, ниппеля, тройники, штуцера, кислородный шланг и прочие элементы.

В роли компрессора часто используется устройство Беркут R20 или Viair 400P, а в качесте ресивера — воздушный баллон от «камазовской» тормозной системы (с условием незначительной конструктивной доработки).

Для управления пневматической подушкой устанавливается проводной пульт.

Для примера рассмотрим затраты при монтаже пневмоподвески на ВАЗ:

• Стойки применяются от СААЗ (масляные) — 7-8 тысяч рублей.
• Подушки — от Скании 4-го поколения. Цена — 3-4 тысячи рублей/штука.
• Ресивер для пневмоподвески берите с «девятки». Плюсы устройства — наличие обратного клапана, стойкость к высокому давлению, вместимость. Затраты — 2-2.5 тысячи рублей.
• Клапаны ГБО удерживают до 25 атмосфер. Стоимость — 300-400 рублей за штуку.
• Компрессор. Здесь подойдет модель Беркут Р20. Его плюсы — надежность, быстро накачивание. Общая цена — около 5 тысяч рублей.
• Прочее оборудование — манометр, фитинги и трубки.

Общие затраты составляют 25-27 тысячи рублей. При этом алгоритм работ, следующий:

• Монтаж стоек;
• Протягивание и крепление кислородных трубок;
• Установка клапана и переднего контура;
• Монтаж трубок от подушек и самих подушек;
• Подключение реле, предохранителей и тумблеров;
• Проверка работы.

Подробнее как установить пневмоподвеску своими руками смотрите здесь https://autotopik.ru/sovet/995-pnevmopodveska-svoimi-rukami.html.

Установка пневмоподвески на ваз 2114

Будет неправдой назвать конструирование этого вида подвески очень распространенным тюнингом легкового ВАЗа, поскольку конструкция не отличается высокой надежностью, да и сам процесс установки в теории описан достаточно сложно. Но на практике собрать и установить пневмоподвеску своими руками вполне под силу практически каждому автовладельцу.

Для установки сначала необходимо приобрести для работы специальный комплект либо собрать его по частям.

Вам понадобится:

• компрессор. Основные требования, предъявляемые к этому агрегату – большая производительность и долговечность. Этим качествам вполне отвечают компрессора Беркут Р17 или Р20. Совсем не обязательно гнаться за дорогими американскими;
• реле с проводами и клеммами;
• пластмассовые трубки, диаметром 6 мм (в количестве 12 штук);
• манометры (2 штуки). Необходимы для контроля за давлением в каждом из контуров;
• фитинги (13 штук);
• кнопки (2 штуки);
• пневматические подушки (4 штуки). Рынок предлагает модели подушек отлично подходящие для стоек ВАЗ 2114, но при желании сэкономить, вполне можно обойтись и подушками от кабины МАЗ;
• шланги из резины с резьбой М10 (2 штуки);
• гибкие шланги с металлизированной обмоткой (2 штуки). Такая обмотка надежно защитит шланг от перетирания;
• электромагнитные клапана (в количестве 4 штуки).

Пневмоподушки для ваз 2114

Перед установкой с компрессора необходимо снять с него ручку для переноски (для стационарного компрессора она совершенно не нужна) и нижнюю часть. Затем установите в компрессор пластиковый фитинг, служащий для подачи воздуха.

Монтаж подвески начинается с демонтажа обычной стойки.

Ее следует разобрать в следующем порядке:

• вывесить колесо;
• открутить гайку с наконечника рулевой тяги;
• вынуть рулевую тягу;
• отсоединить стойку от поворотного кулака;
• снять тормозной шланг, чтобы он не мешал подбираться к нужным деталям.

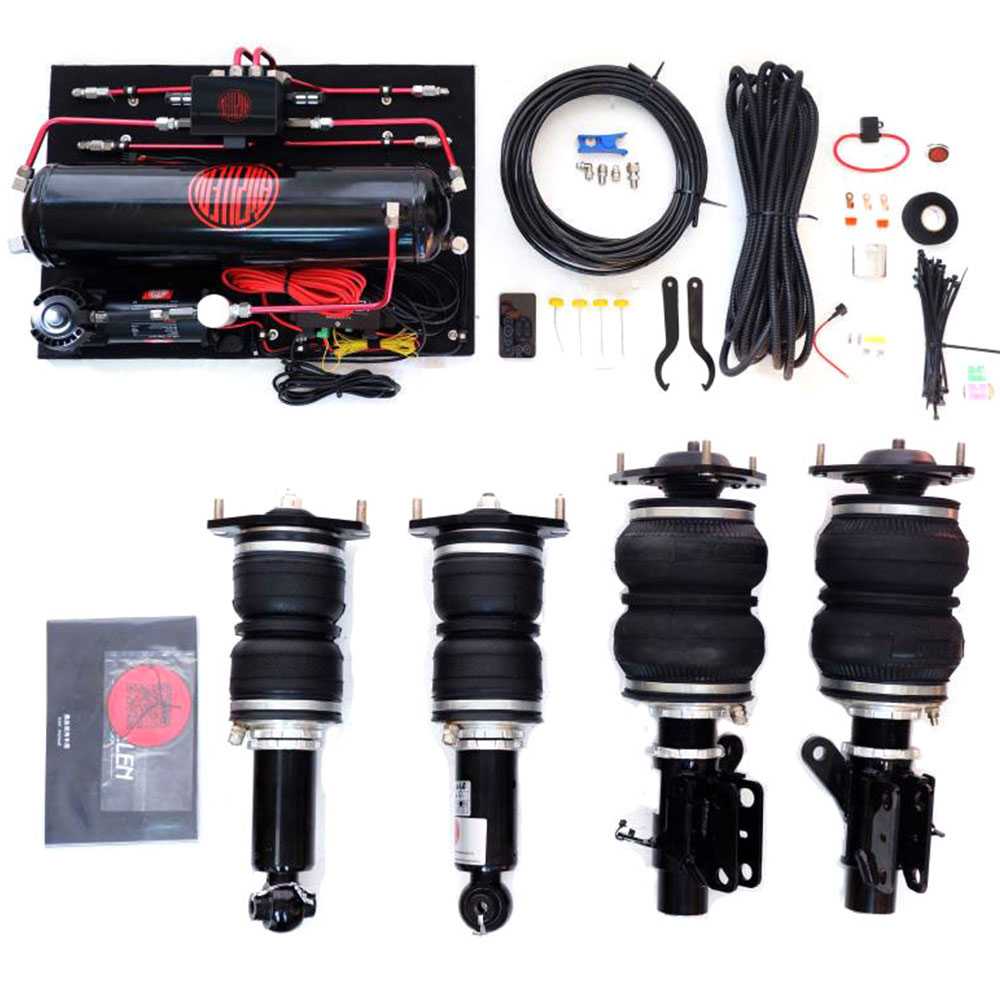

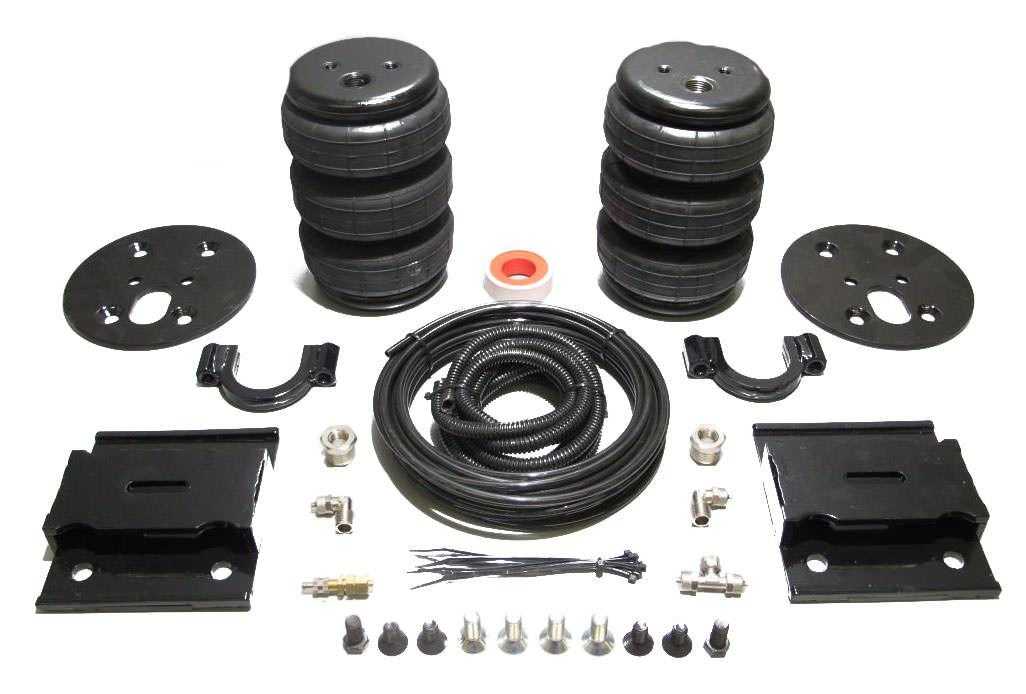

Комплектующие пневмоподвески

После того, как все болты и гайки будут раскручены, стойку можно легко снять.

Установка пневмы на ваз 2114 происходит в обратном порядке ее снятия: прикрепить верхнюю опору к поворотному кулаку и прикрутить рулевой наконечник при помощи гаек. Обязательно вернуть на место тормозной шланг.

Пневмо стойки работают при помощи воздуха, который подается по специальным шлангам с металлической оболочкой. Благодаря такому усовершенствованию потребуется регулировка развала. Чтобы сделать ее своими руками, необходимо запомнить расположение регулировочного болта до того, как будут сняты пружинные стойки. Можно сфотографировать на телефон или попытаться каким-либо образом закрепить этот болт.

Когда все основные элементы будут стоят на своих местах и выполнен «развал-схождение», можно приступать к подключению компрессора.

По ценам 2018 года покупка всего комплекта вместе с компрессором обойдется в 35-40 тыс рублей. Установка же подвески на станции будет стоить как минимум в 2 раза дороже. Выгода очевидна.

2 Огромный плюс управляемости

Установка пневмоподвески позволяет получить максимально эффективную управляемость автомобиля. Пневмоподушка работает по принципу прогрессивного сжатия, то есть чем сильнее степень сжатия подушки, тем выше давление и степень жесткости. Таким образом, в процессе эксплуатации вывести из строя “подушку” намного сложнее, чем “пробить” стандартные пружины.

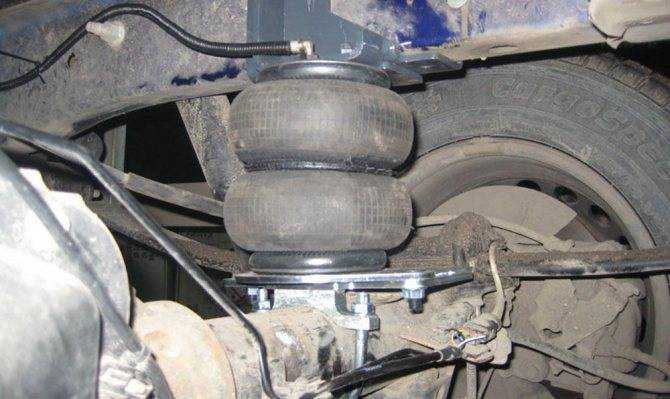

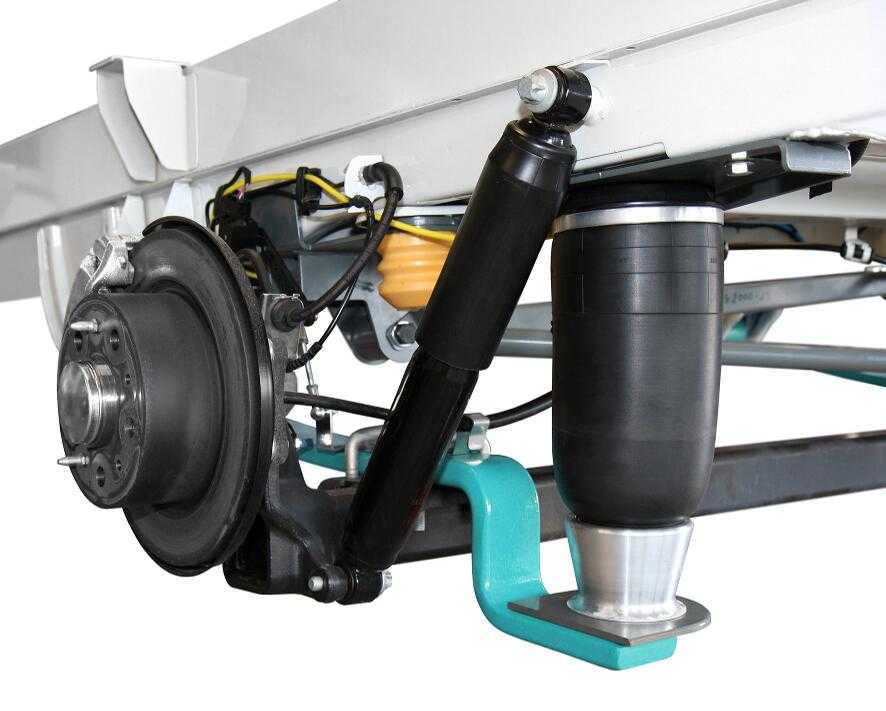

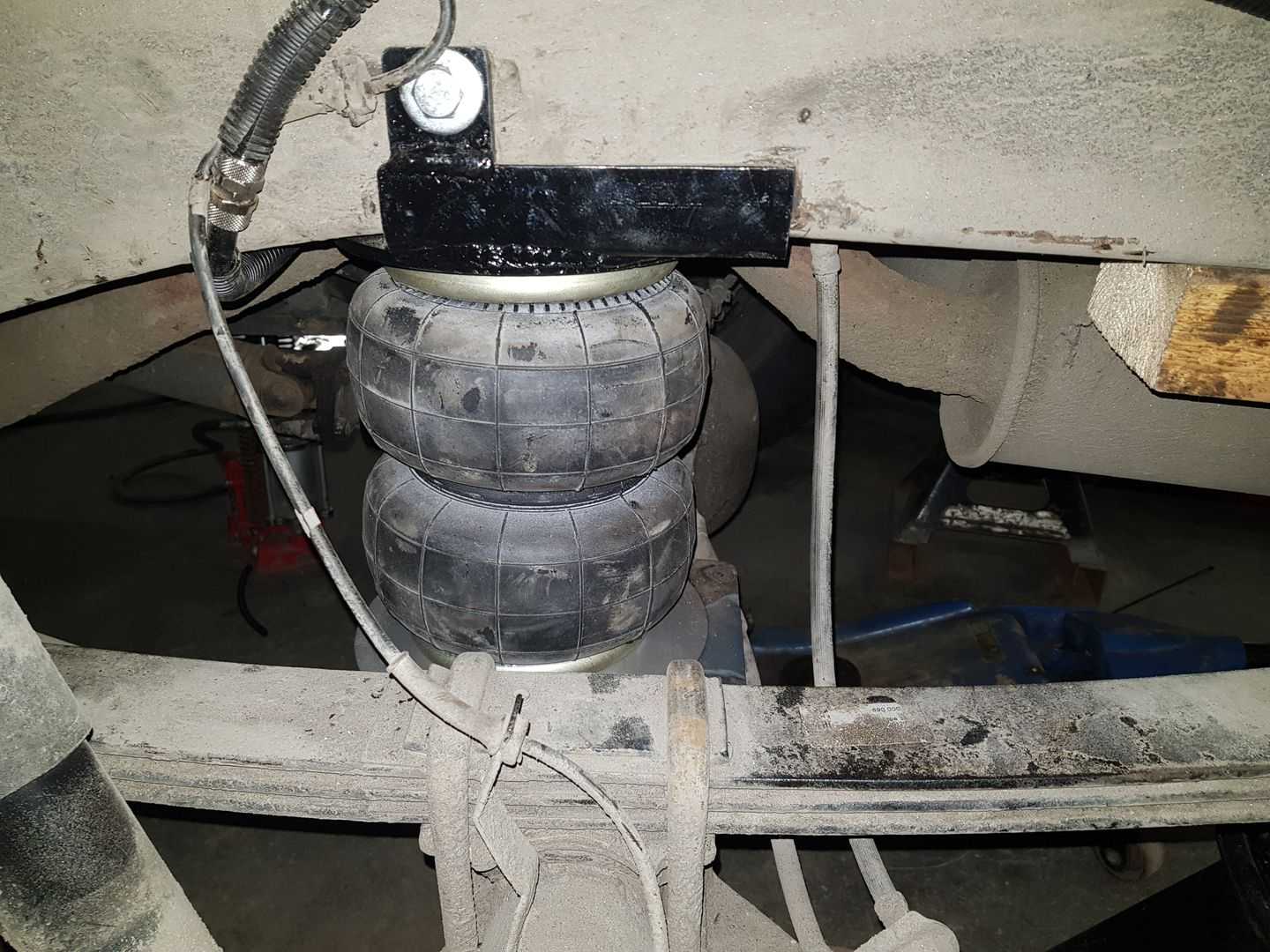

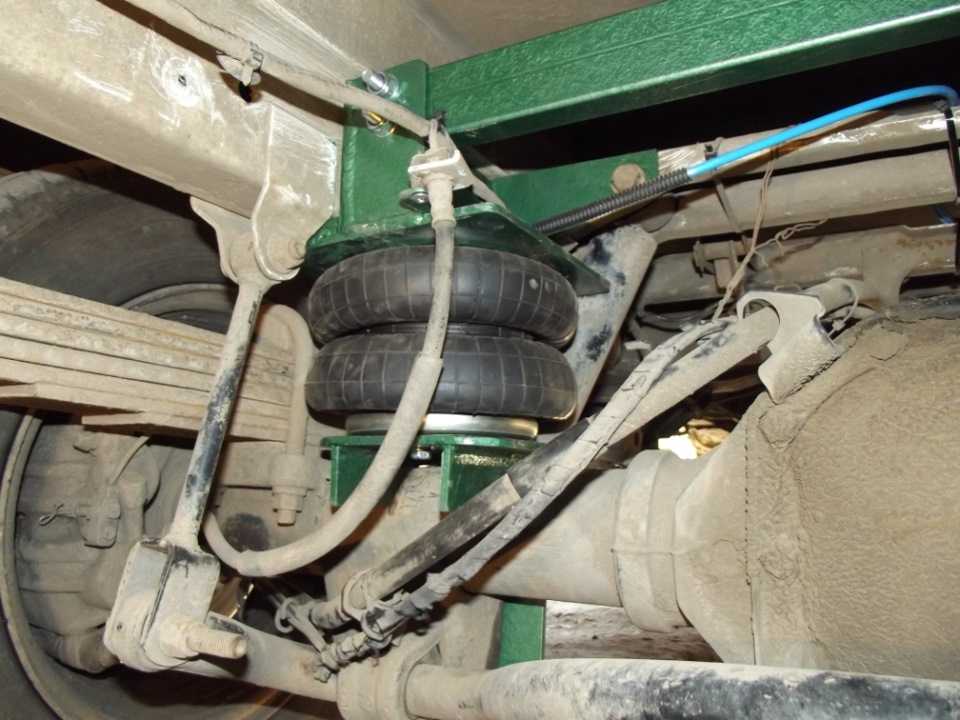

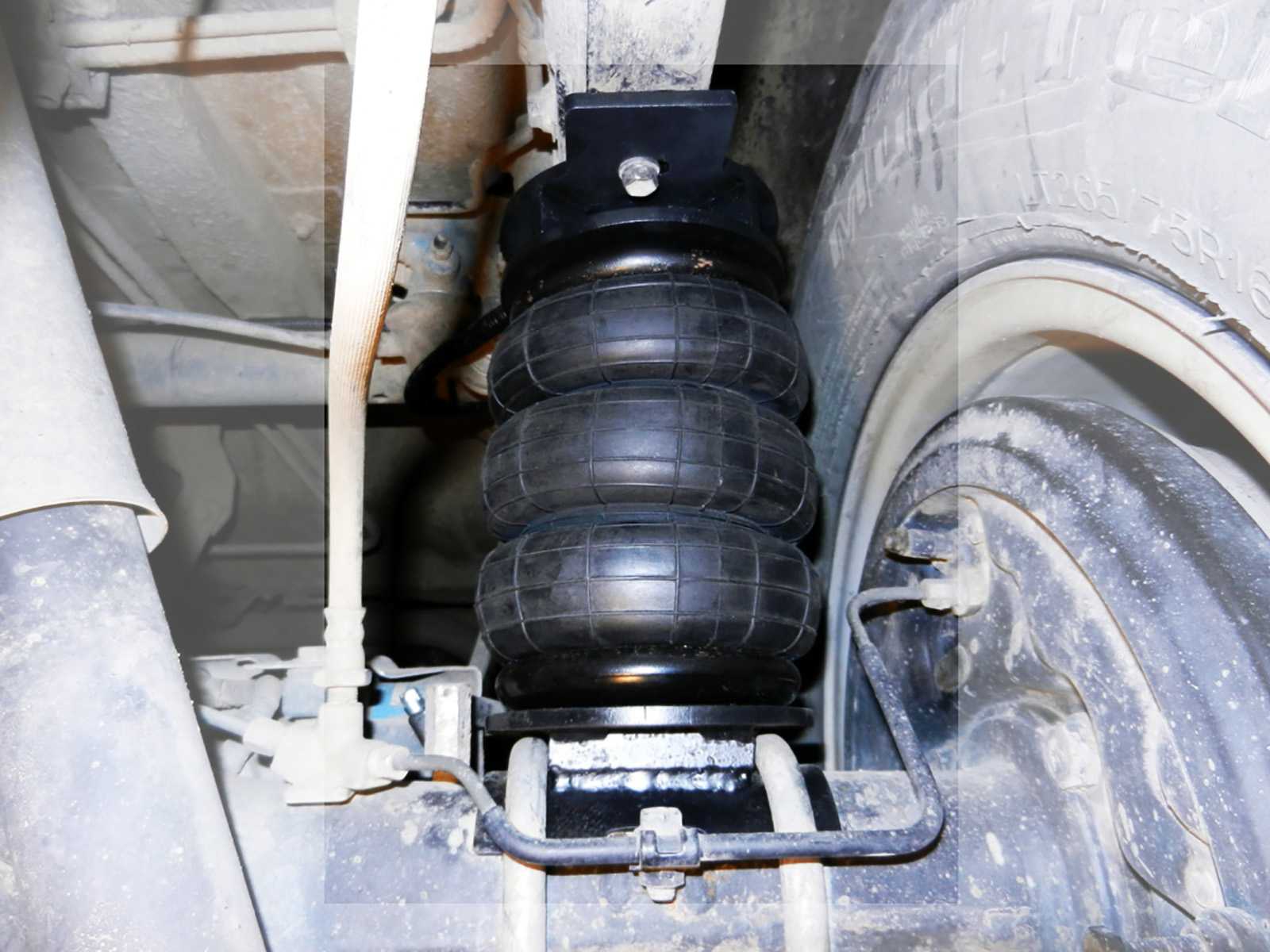

Каждый автовладелец обладает собственной индивидуальностью, которая также выражается в манере вождения и стиле езды. Пневмоподвеска позволяет настраивать управляемость автомобиля под свой собственный стиль, регулируя грузоподъемность за счет настройки жесткости и высоты подвески. Не стоит забывать и о том, что пневмоподвеска придает автомобилю эксклюзивности и способна изменить его внешность, что для многих автолюбителей также является важным критерием.
