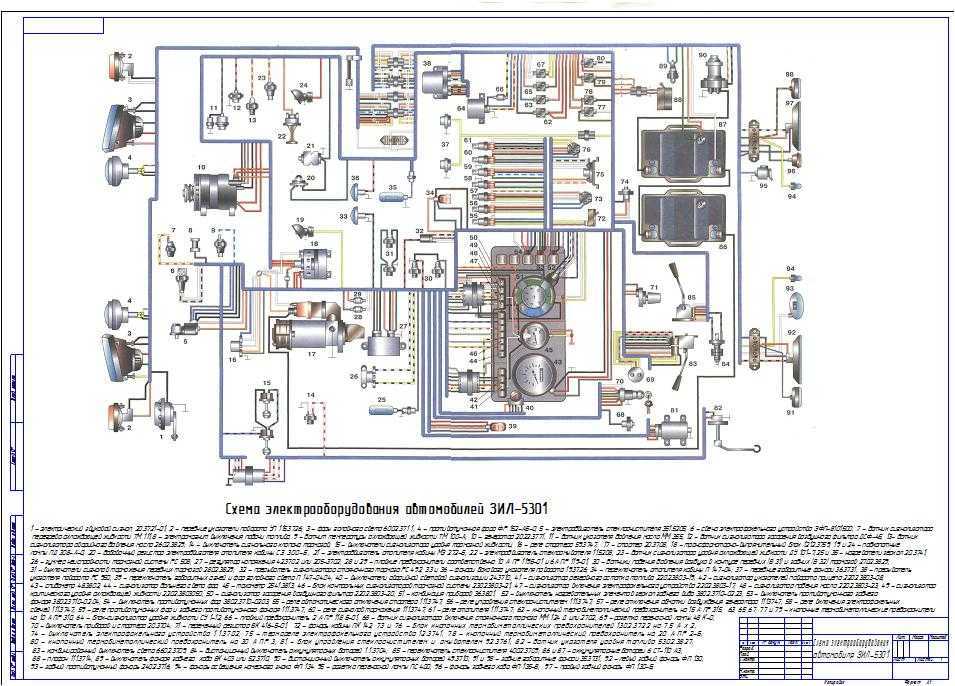

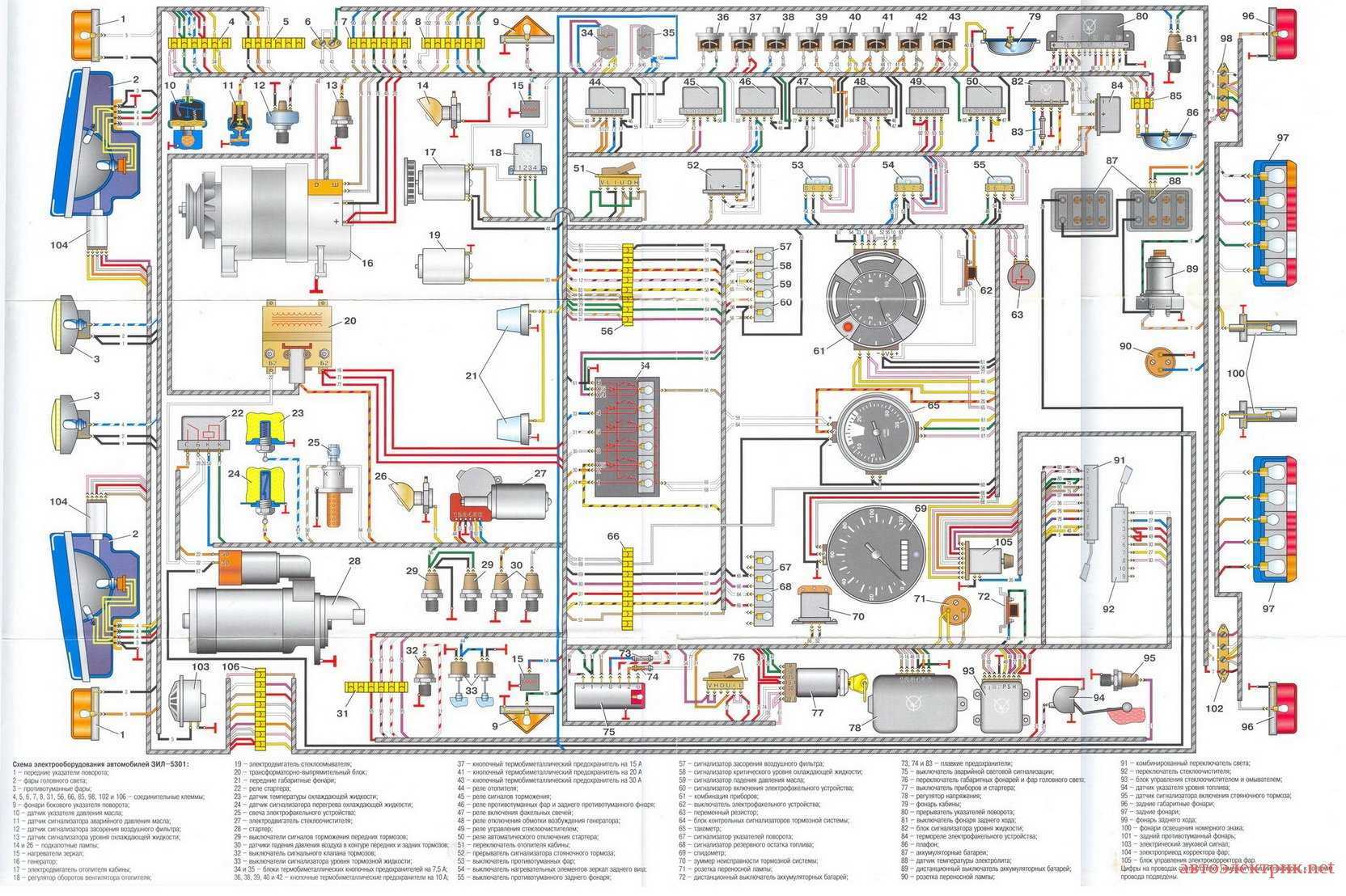

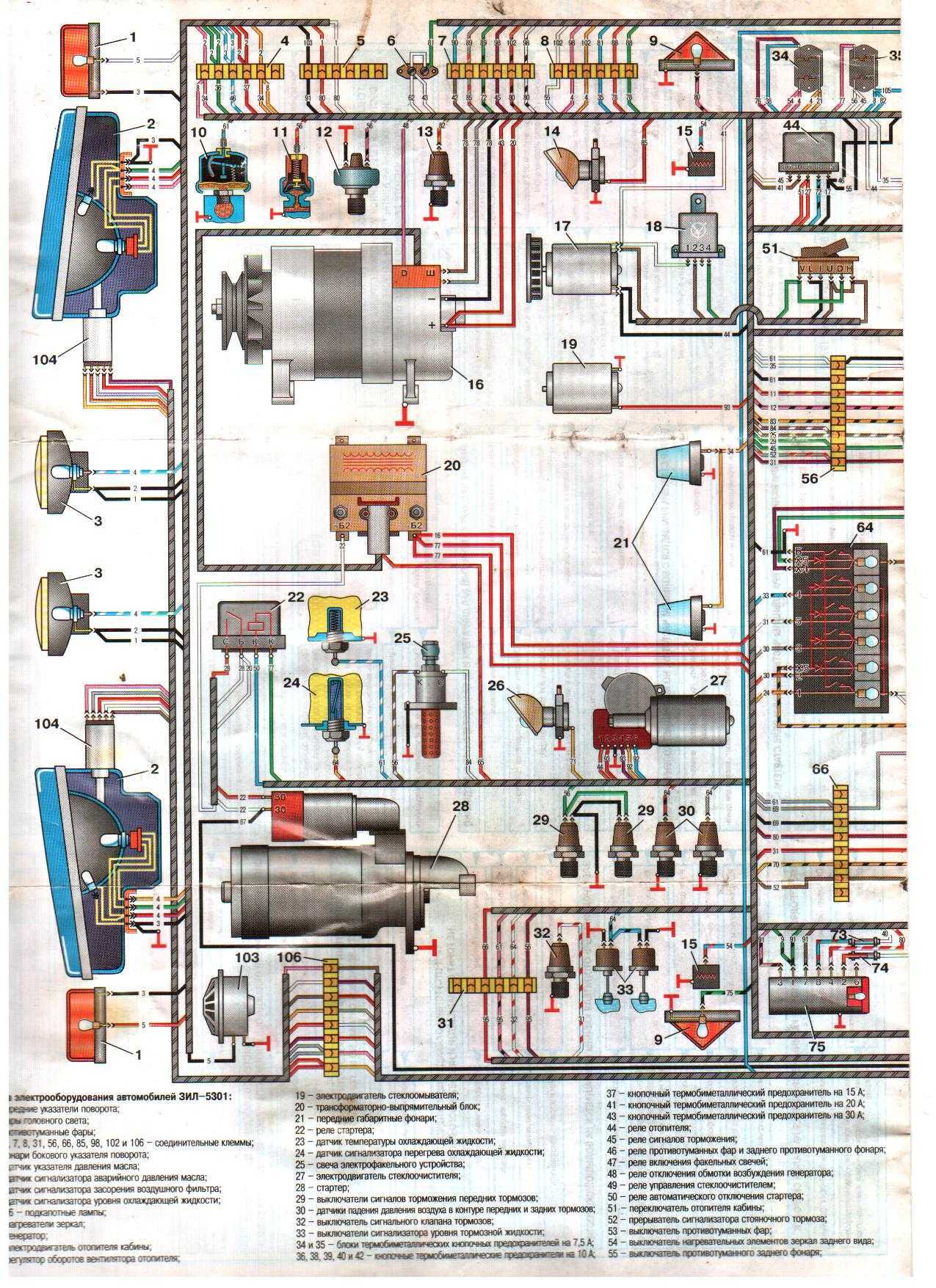

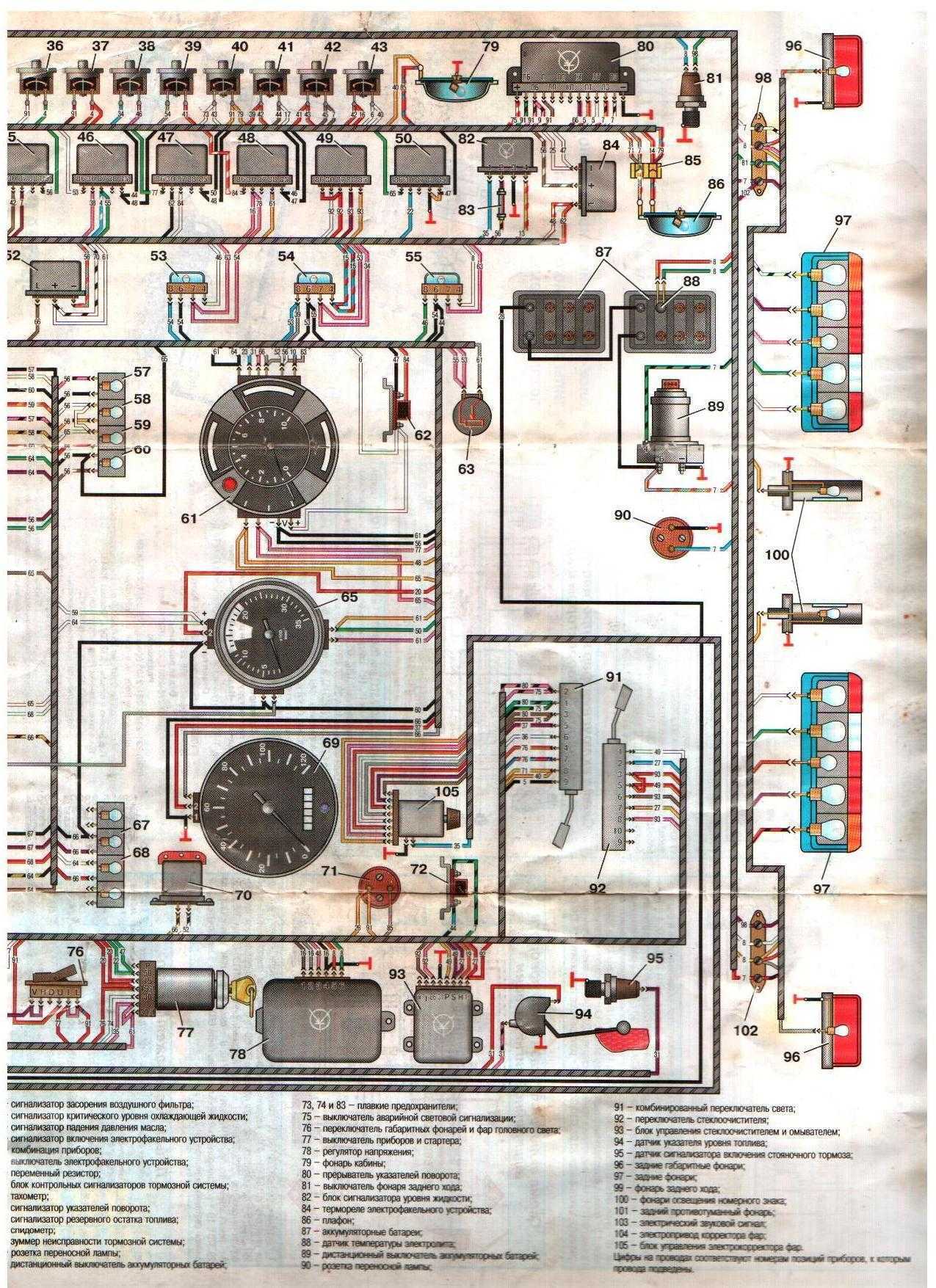

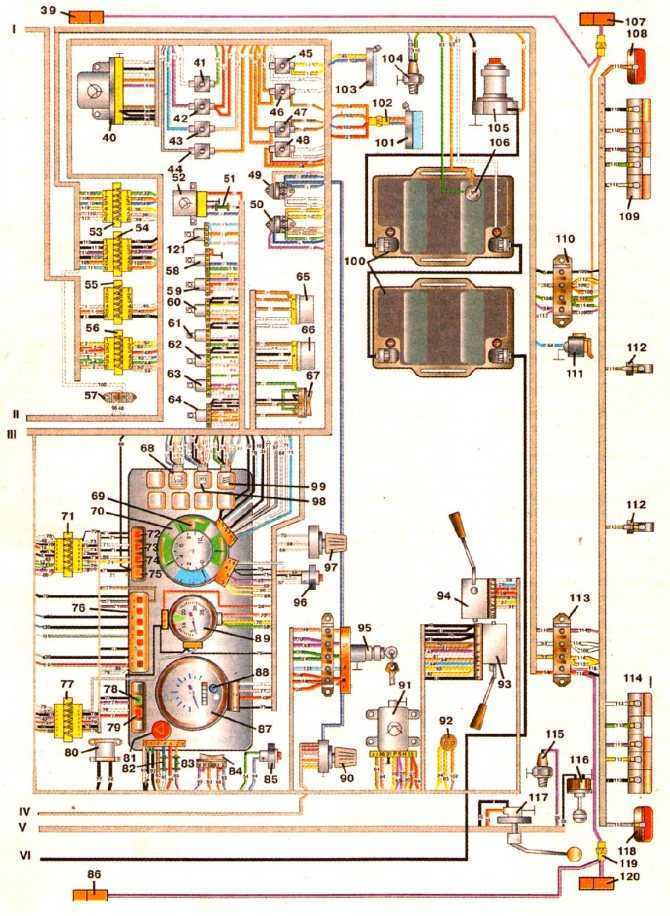

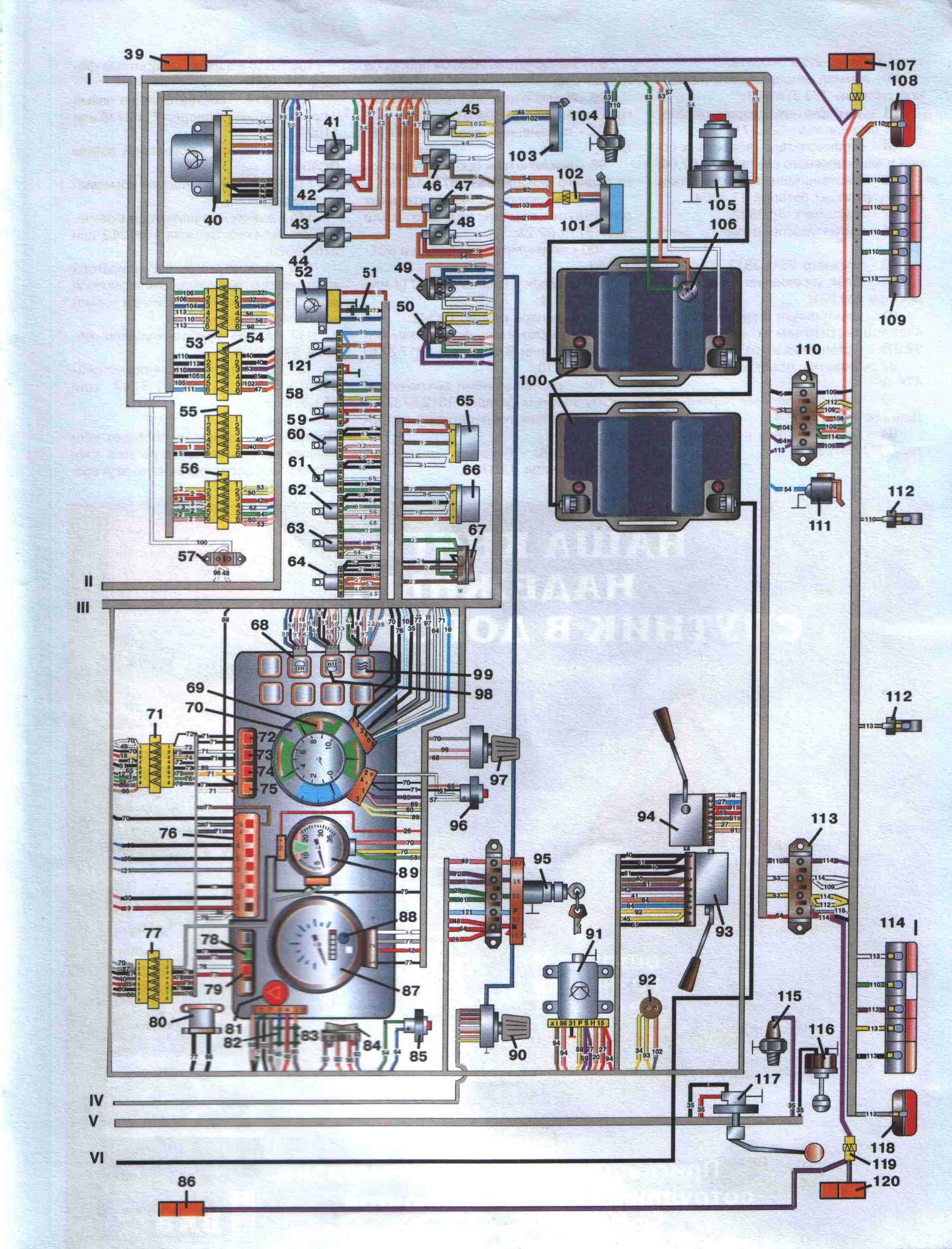

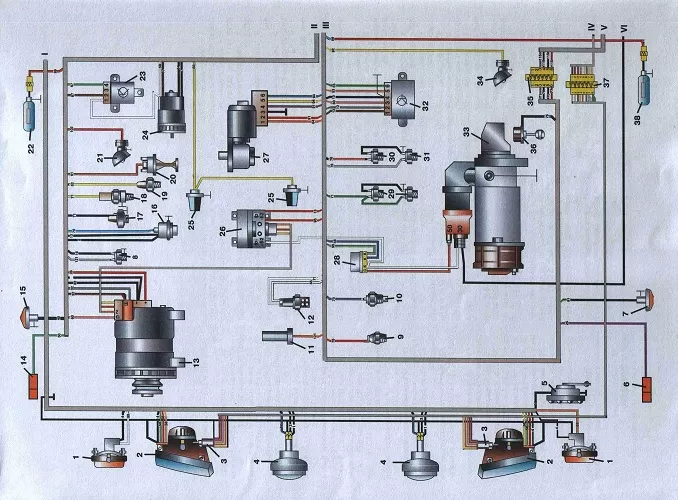

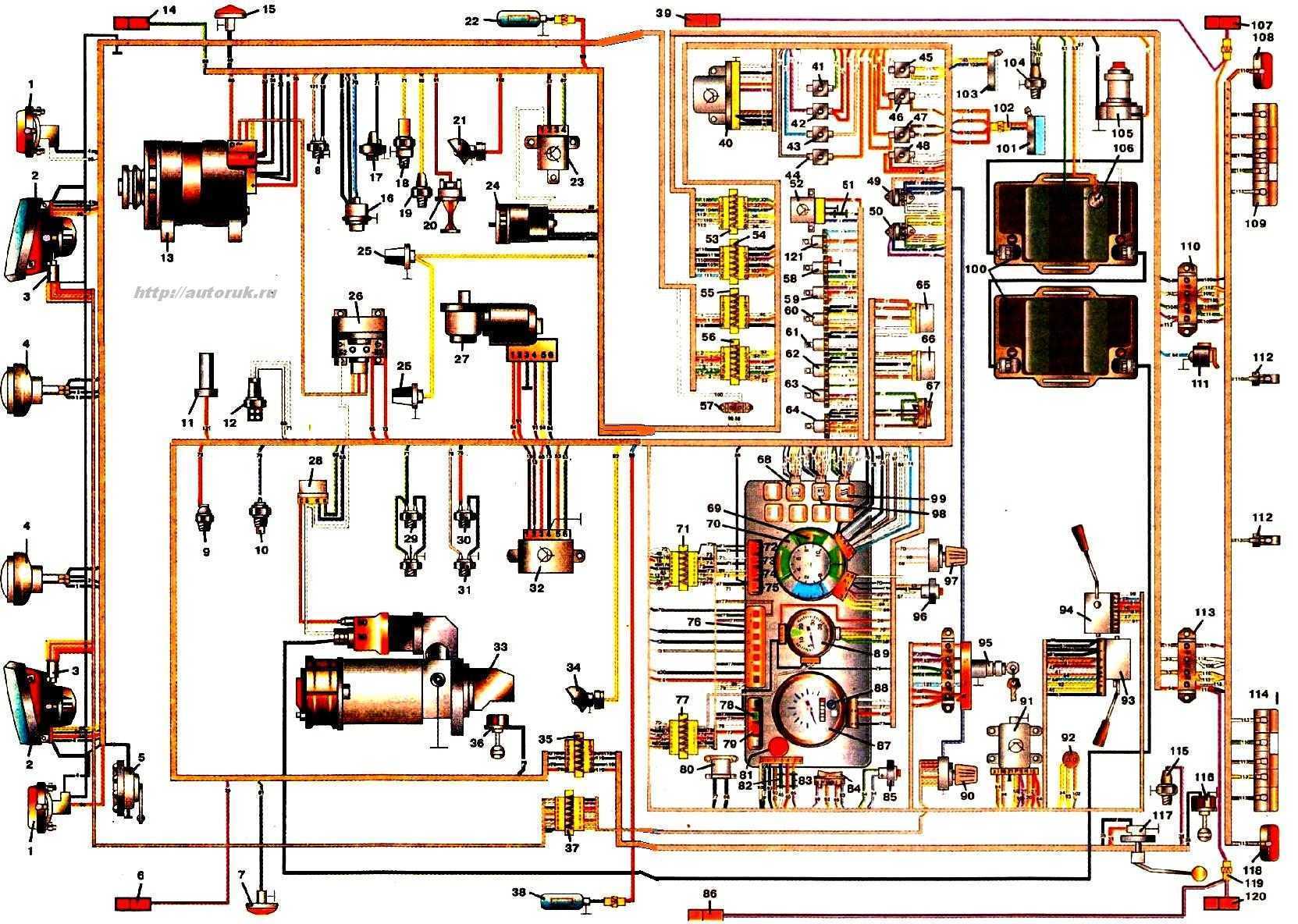

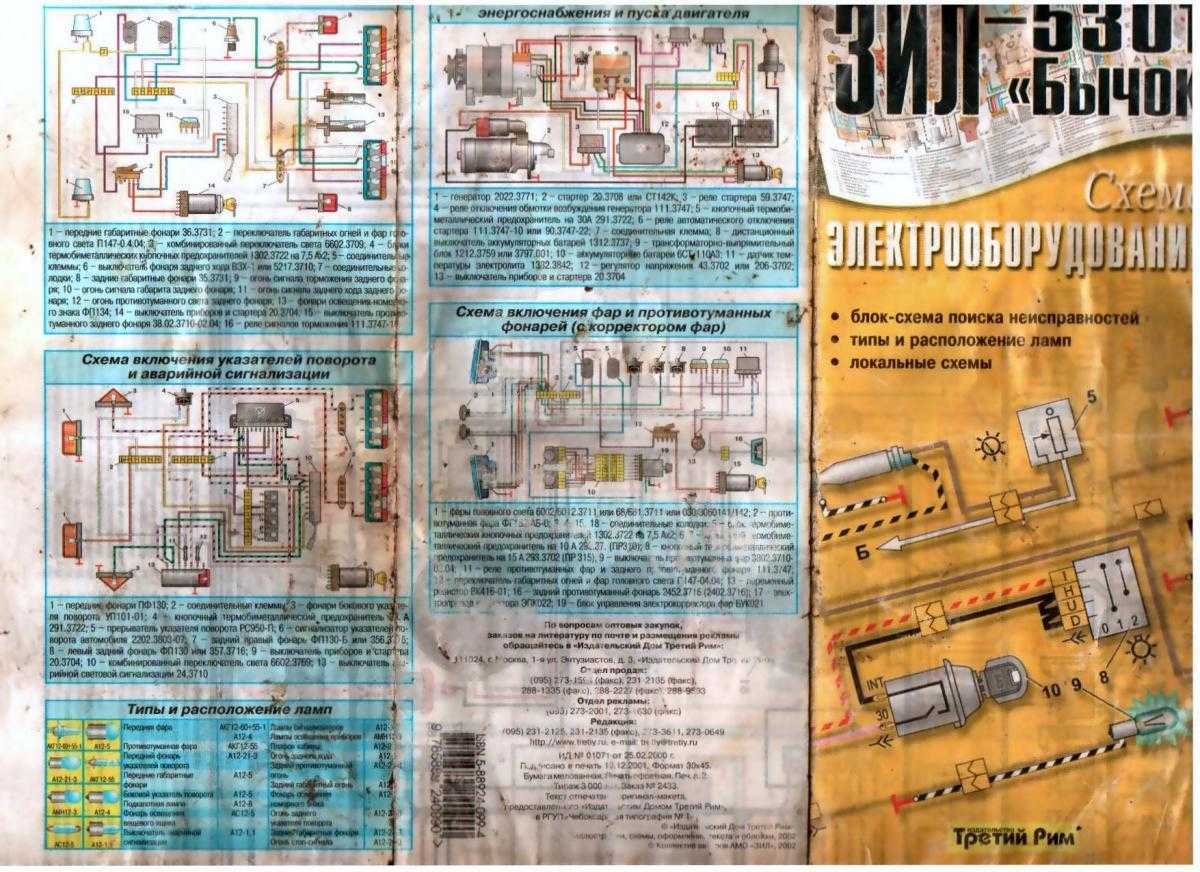

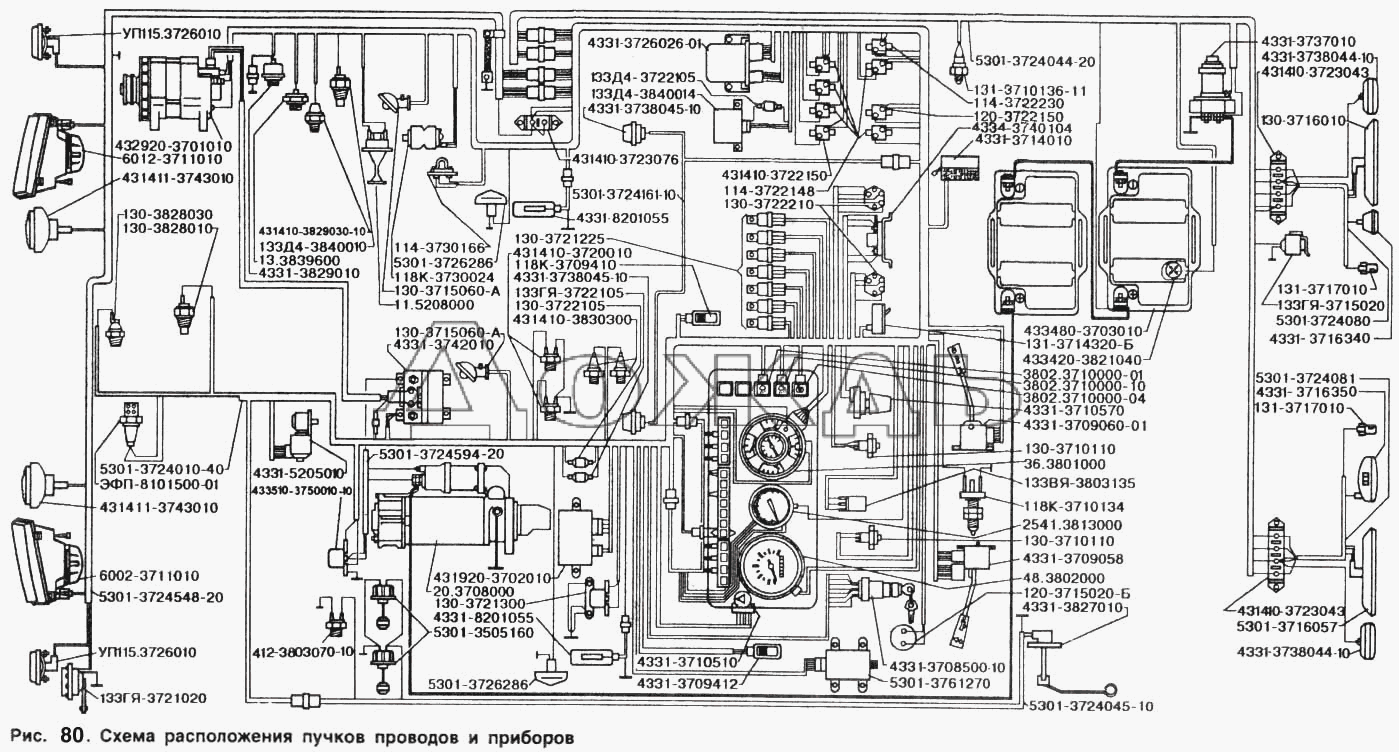

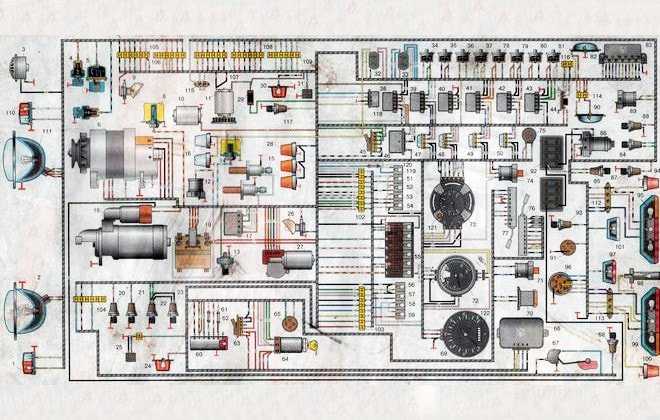

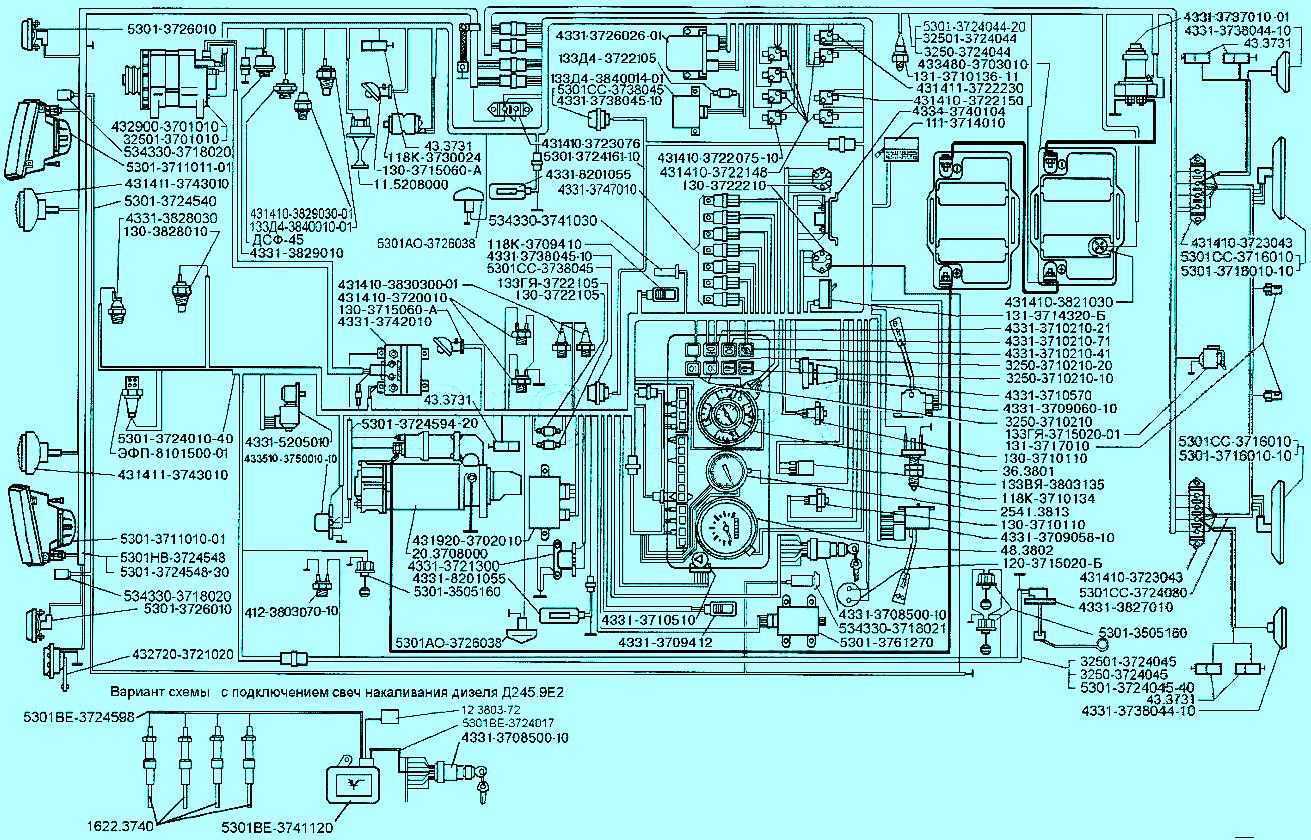

Схема электрооборудования зил 5301 бычок с описанием и цветами

Установка и подключение электропроводки

Установка и подключение электропроводки в автомобиле ЗиЛ Бычок требует точности и внимательности. В данной секции мы рассмотрим основные этапы монтажа и подключения электропроводки, а также предоставим полезные рекомендации.

1. Подготовка

Перед началом установки необходимо провести подготовительные работы:

• Отключите аккумулятор автомобиля;
• При необходимости снимите детали интерьера для облегчения работы;
• Ознакомьтесь с инструкцией и схемой электропроводки;
• Подготовьте инструменты и необходимые материалы, такие как провода, разъемы, клеммы, изоляционная лента и т.д.

2. Монтаж проводов

Следующим этапом является монтаж проводов:

1. Прокладывайте провода вдоль кузова, используя специальные фиксаторы для фиксации;
2. Оставляйте достаточное количество провода с запасом для подключения на следующем этапе;
3. Устанавливайте провода в соответствии с схемой электропроводки, следуя указаниям производителя.

3. Подключение проводов

На этом этапе необходимо правильно подключить провода к соответствующим контактам и устройствам:

1. Установите разъемы или клеммы на концах проводов для обеспечения надежного соединения;
2. Подключите провода к соответствующим контактам и устройствам, следуя схеме электропроводки;
3. Закрепите соединения с помощью клемм или других средств фиксации;
4. Обеспечьте надежную изоляцию проводов с помощью изоляционной ленты или термоусадочных трубок.

4. Проверка и отладка

• Проверьте работу каждого подключенного устройства и функциональность системы;
• Убедитесь в отсутствии перегрева проводов и соединений, а также в их надежности;
• В случае выявления каких-либо проблем, проверьте правильность подключения и проведите необходимые корректировки.

5. Завершение работ

По завершении монтажа и подключения электропроводки, не забудьте выполнить следующие действия:

• Проверьте фиксацию проводов и разъемов, убедитесь в отсутствии свободного люфта;
• Уберите лишние провода и организуйте их красиво и аккуратно внутри автомобиля;
• Включите аккумулятор автомобиля и проверьте работу всех подключенных устройств;
• При необходимости внесите последние корректировки и устраните все обнаруженные проблемы.

Обращаем внимание, что установка и подключение электропроводки требует определенных навыков и знаний, поэтому при отсутствии опыта рекомендуется обратиться к профессионалам или в автосервис

Эксплуатация, обслуживание и ремонт

Выполнение своевременных ремонтных работ по устранению неисправностей приводит к увеличению срока службы автомобиля, его безопасности и надежности. Текущий ремонт механизмов, вышедших из строя, выполняется согласно руководству по эксплуатации, в котором приведены чертежи и схемы всех агрегатов.

Нужен ли тахограф

Тахографы устанавливаются на грузовики тоннажностью более 3,5 т, в зависимости от назначения машины, надстроек и при условии осуществления маршрутных рейсов на расстояние более 50 км. Поэтому на грузопассажирские автобусы «Бычок» с более 8 пассажирских мест, самосвалы, манипуляторы и другую технику, выполняющую коммерческие перевозки, прибор необходимо устанавливать.

Как прокачать тормоза

Алгоритм прокачки тормозов:

1. Залить жидкость для тормозов в систему.
2. Наполнить пневматический привод сжатым воздухом.
3. Нажать на тормозную педаль.
4. Наполнить бачки жидким раствором до отметки.
5. Снять предохраняющий колпачок и натянуть шланг из резины на головку детали колесного цилиндра. Оставшийся конец опустить в прозрачную емкость с небольшой порцией жидкости.
6. Повернуть клапан на 1 вращение, мягко нажать на педаль и закрутить элемент.
7. Повторять процедуру, пока из шланга не начнет поступать жидкий материал без пузырьков.
8. Аналогично прокачивают задний правый тормоз и 2 передних.
9. Убирают шланг.
10. Протирают клапан, вставляют колпачки.

При замене тормозных колодок или диска производят приработку деталей:

• делают 30 торможений по убыванию от 90 до 30 км/ч с интервалом в 2 км;
• производят 3 торможения на блокировочной грани от 80 км/ч до полной остановки.

После замены колодок проверяют систему в дорожных условиях.

Как настроить сцепление

Регулировка сцепления по полному ходу выполняется изменением расположения подвижного упора педали. Допустимое значение расстояния сверху до нижнего ограничителя — 180 мм. Значение свободного хода — 1-2 мм. Оно измеряется передвижением педали сцепления.

Муфта подшипника имеет ход, равный 3-4 мм, который проверяется движением вилочного рычага переключения при снятой оттяжной пружине. Толкатель вращается и производит регулировку перемещения детали.

Как отрегулировать клапана

Регулировка клапанов заключается в проверке зазоров между клапанами и коромыслами. Их регулируют на холодном моторе и через 30 минут после выключения. Топливная подача также отключена.

Номинальные значения зазоров:

• для впускного клапана — 0,25-0,3 мм;
• выпускного — 0,4-0,45 мм.

Регулировка клапанов осуществляется так:

1. Снять крышку головки.
2. Измерить ключом болтовой и гаечный затяжной момент.
3. Поворачивать коленвал до тех пор, пока впускной клапан первого цилиндра будет открываться, выпускной — начнет закрываться.
4. Настроить зазоры в четвертом, шестом, седьмом и восьмом клапанах. Счет ведут от вентилятора.
5. Провернуть коленчатый вал на 1 оборот и отрегулировать расстояния в первом, втором, третьем и пятом клапанах.
6. Вставить крышку.
7. Запустить мотор и проверить работу.

Замена подушки двигателя

При ремонте ЗИЛа допускается замена подушки силового агрегата при ее износе или выходе из строя. Для проведения текущего обслуживания машину загоняют на смотровую яму, отсоединяют клеммы от аккумуляторной батареи, поднимают на домкратах ту сторону, на которой выполняют замену. Отворачивают гайки крепления подушки к кронштейну, выкручивают болты, соединяющие кронштейн с лонжероном. Снимают деталь.

При откручивании подушки придерживают коробку передач и опускают механизм на упор или подставку. Верхний ограничитель отводят в сторону, производят демонтаж старого устройства и замену на новое. Затем все сборочные единицы собираются в обратной последовательности.

Подготовка к установке электропроводки ЗиЛ Бычок

Установка электропроводки в автомобиле ЗиЛ Бычок — это одна из наиболее ответственных и сложных процедур

при его ремонте или модернизации. Для успешной установки электропроводки необходимо проделать ряд подготовительных

работ. В данном разделе мы рассмотрим основные этапы подготовки к установке схемы электропроводки ЗиЛ Бычок.

Шаг 1: Изучение схемы электропроводки

Перед началом работы необходимо ознакомиться с документацией и схемой электропроводки автомобиля ЗиЛ Бычок.

На данной схеме представлены все электрические соединения и компоненты автомобиля. Изучение схемы позволит

вам понять принцип работы электрической системы Бычка и определить порядок действий при установке новой

электропроводки.

Шаг 2: Проверка состояния проводов и элементов

Перед установкой новой электропроводки рекомендуется проверить состояние всех проводов и элементов

электрической системы ЗиЛ Бычок

Обратите внимание на целостность проводов, наличие окисления и коррозии,. повреждения изоляции

Также проверьте состояние реле, предохранителей, выключателей и других элементов

повреждения изоляции. Также проверьте состояние реле, предохранителей, выключателей и других элементов.

Шаг 3: Подготовка инструментов и материалов

Для установки новой электропроводки вам понадобятся следующие инструменты:

• плоскогубцы;
• отвертки разного размера;
• скобы и провода для соединения;
• изолента;
• флюс;
• паяльная лампа;
• клещи для обжима;
• ножницы;
• сверло;
• набор ключей.

На этом этапе также следует запастись всеми необходимыми материалами, такими как провода, контакты,

изоляция и другие детали. Убедитесь, что все материалы соответствуют требованиям исходной схемы электропроводки.

Шаг 4: Прокладка проводов

Перед прокладкой новых проводов необходимо определить маршрут их укладки в автомобиле ЗиЛ Бычок. Учтите особенности

конструкции Бычка и расположение других систем и компонентов, чтобы провода не мешали работе других устройств

и не подвергались нагреву или повреждению.

Укладывайте провода аккуратно, обеспечивая надежное крепление и изоляцию. При необходимости используйте крепежные

скобы и кабель-каналы. Избегайте острых изгибов и перекручивания проводов, так как это может привести к их повреждению.

Шаг 5: Подключение проводов

После прокладки проводов переходите к их подключению. Соблюдайте полное соответствие схеме электропроводки и

производите подключение в правильной последовательности. При необходимости используйте электрические соединители,

клеммники или пайку для надежной фиксации проводов.

Шаг 6: Проверка работы системы

После установки новой электропроводки проведите тестирование работы системы. Убедитесь, что все электрические

устройства автомобиля функционируют корректно. Проверьте работу фар, сигналов, освещения салона, стеклоочистителей,

стеклоподъемников и других систем.

В случае обнаружения проблем или неисправностей, вернитесь к схеме электропроводки и проведите дополнительные

проверки проводов и соединений. При необходимости внесите корректировки и исправления в установленную электропроводку.

Следуя данной подробной инструкции и изучая схему электропроводки ЗиЛ Бычок, вы сможете успешно подготовиться

к установке новой электропроводки и обеспечить безопасную и надежную работу электрической системы автомобиля.
