Тормозная система прицепа и полуприцепа камаз

Кран управления тормозами

Так называется механизм контроля ТПП в процессе торможения грузовика и автоматического управления структурой в аварийных ситуациях (например, снижение параметров давления в системе).


Тормозной кран полуприцепа

Описание

Кран тормозных усилий полуприцепа имеет 3 основных элемента:

  • главный контрольный клапан;
  • разобщительный кран (2 шт.);
  • соединительные головки (2 шт.).

Контрольный клапан

Через него проходит команда на тормозной пневматический привод полуприцепа.

Трехсекционное устройство состоит из:

  • двух поршней разных размеров, оснащенных пружинами;
  • отверстия для выпуска воздуха (разгрузочное);
  • цилиндрического стержня, соединенного с ползуном (шток);
  • винта для регулировки давления.

Принцип его работы:

  1. Когда педаль тормоза находится в стандартном положении, давление воздуха фиксирует шток и поршень. Впускной, контрольный клапаны перекрыты.
  2. После нажатия педали в магистраль накачивается воздух, который, воздействуя на поршень, сжимает пружину, она, в свою очередь, толкает шток, активирующий ТПП.
  3. В процессе растормаживания стравливается воздух, пружина распрямляется, и освобождаются колеса.

Изменяя положение регулирующего винта, устанавливается необходимое воздушное сжатие в ТПП (уровень 20–100 кПа).

Одинарный защитный клапан

Его функция – не дать возможности сжатому воздуху вытечь из тормозного механизма полуприцепа при снижении давления в соединительных воздуховодах.

Клапан регулирует параметры давления в ресивере. Когда в воздуховодах давление снижается до критических значений, устройство закрывает перетекание воздуха в зону, где находится кран растормаживания ПП.

Разобщительный кран

Так называется устройство, которым можно перекрыть воздух, поступающий по магистрали от седельного тягача.

При расположении рукояти крана по направлению воздухопровода система открыта. При ручке, поднятой перпендикулярно оси, ТПП изолирована от ТГА и можно расцепить грузовик и прицеп.

Головки соединения «Палм»

Применяются для герметичного соединения воздушной магистрали грузовика и полуприцепа.

Фактически эти детали «Палм» являются фланцевым соединением бесклапанного типа. На стыках используются резиновые прокладки. Фиксация связи производится путем вставки одной головки в другую. Затем одно устройство вращается относительно другого, пока выступ вставленной детали не встанет в паз охватывающей.

Такие соединения используются для МАЗа, КАМАЗа, ОдАЗа, КРАЗа.

Умельцы меняют изношенные головки «Палм» на гидроразъемы подходящего размера. Такие приспособления были разработаны для стыковочных структур космических аппаратов, подводных лодок.


Головки соединения «Палм»

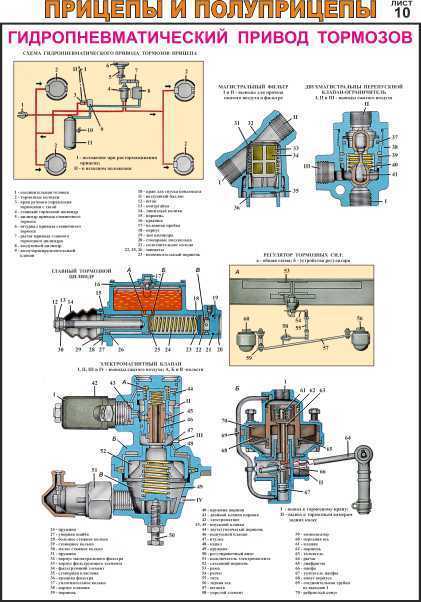

Электромагнитный клапан

В расторможенном состоя­нии сердечник электромагнитного клапана под действием пружины закрывает впускной клапан 2 электромагнита, соединяющий вывод II и полость А. Полость А через вывод I соединена с атмосферой. Под действием сжатого воздуха, подведенного к выводу II, двухступенчатый поршень 3 прижат к верхнему упору. Под действием пружины втулка 5 находится в нижнем положении. При этом впускной клапан 4 закрыт, выпускной 6 открыт, выводы III к IV сообщаются между собой, а через воздухораспределитель — с атмосферой. Тормозные цилиндры прицепа расторможены.

Когда вспомогательный тормоз тягача включается, цепь электро­магнита 1 замыкается, сжатый воздух из вывода II через открывшийся впускной клапан 2 магнита по каналу поступает в полость А, и двух­ступенчатый поршень 3 перемещается вниз. При этом сначала закрыва­ется выпускной клапан 6, а затем открывается впускной клапан 4, и сжатый воздух из баллона прицепа поступает к выводу III и далее к тормозным камерам прицепа. Одновременно сжатый воздух через канал 7 поступает в полость Б следящего поршня П.

В случае увеличения давления в выводе III выше заданного пор­шень 11, преодолевая усилие пружины 8, перемещается вниз вместе с втулкой 5 до тех пор, пока не начнет закрываться впускной клапан 4. В выводе III устанавливается давление, соответствующее предваритель­ному натяжению пружины 8, которое регулируют болтом 9.

Ряс. 120. Электромагнитный клапан КамАЗ:

I — вывод клапана электромагнита; II — вывод к воздушному баллону, III — вывод к тормозным камерам; IV — вывод к воздухораспределителю;

1 — электромагнит; 2 — впускной клапан электромагнита; 3 — двухступенча­тый поршень; 4 — впускной клапан; 5 — втулка клапана; 6 — выпускной клапан; 7 — канал; 8 — уравновешивающая пружина; 9 — регулировочный болт; 10 — выключатель с размыкающими контактами; 11 — следящий поршень.

Когда вспомогательный тормоз выключается, цепь электромагнита размыкается, сердечник под действием пружины перемещается вправо, закрывает впускное отверстие клапана 2 и открывает свободный проход сжатого воздуха из полости А в атмосферу через вывод 1.

При растормаживании процессы происходят в обратном порядке, и сжатый воздух из тормозных камер прицепа выходит в атмосферу через вывод III, открытый выпускной клапан 6, вывод IV и атмосферный вывод воздухораспределителя.

В случае торможения рабочим тормозом сжатый воздух от воздухо­распределителя поступает к выводу IV, далее через открытый клапан 6 в вывод III проходит к тормозным камерам прицепа.

При оттормаживании сжатый воздух выходит в атмосферу через вывод III, открытый клапан 6, вывод IV и атмосферный вывод воздухораспределителя.

Предотвращает одновременное действие клапана выключатель 10 с размыкающими контактами. Он соединен дроссельным отверстием с полостью В и размыкает цепь электромагнита при подаче воздуха от воздухораспределителя к выводу IV.

Кран управления тормозами Wabco

Компания Вабко начала разрабатывать систему ESC в 1955 году. С 2000 г. ESC устанавливается на Вольво и некоторые другие грузовики.


Тормозная система WABCO

Уже с 2011 г. Wabco входит в базу МАН и Mersedes-Benz, а с 2013 г. – КАМАЗ.

В то же время механизм управления тормозами начинает устанавливаться на полуприцепы Крона, Кегель, Шмитц, Фрюхауф, Тонар.

Преимущество Вабко заключается в контроле за распределением нагрузки по осям, что уменьшает вероятность заноса, опрокидывания.

Система EBC Wabco включает в себя:

  • блок управления (мозг устройства);
  • датчик поворота рулевого колеса;
  • соленоиды антиблокировочной системы;
  • передний осевой одноканальный модулятор;
  • задний двухканальный осевой модулятор;
  • кран управления тормозами полуприцепа.

Когда водитель начинает тормозить педалью, кран электронной структуры передает команду на блок управления, который распределяет тормозное усилие на колеса.

На заметку. Особенность установки системы заключается в том, что из-за неунифицированных от протоколов передачи данных грузовика или полуприцепа иногда требуется замена встроенной управляющей CAN – шины на кабель собственного бренда. Это актуально для КАМАЗов.

Стояночные тормоза прицепа и полуприцепа

Стояночный тормоз прицепа КамАЗ предназначен для его затор­маживания при сцепке, расцепке и на стоянке. Привод стояночного тормоза состоит из рычага 1 с рукояткой, троса 4 и двух приводных рычагов 5, воздействующих на тормозные механизмы задних колес. Для затормаживания прицепа необходимо рычаг 1 потянуть на себя до отказа.

Рис. 130. Стояночный поршень прицепа:

1 — рычаг с собачкой; 2 — зубчатый сектор; 3 — ролик; 4 — трос; 5 — при­водной рычаг; 6 — кронштейн; 7 — оттяжная пружина; 8 — тормозная камера.

Стояночный тормоз полуприцепа ручной, с раздельным механическим приводом тормозных механизмов колес передней и задней осей тележки. Он предназначен для затормаживания полуприцепа при сцепке, расцепке и на стоянке. На стоянке необходимо под колеса полу­прицепа подкладывать упоры.

Рис. 131. Стояночный тормоз полуприцепа:

1 — рукоятка; 2 и 10 — силовые передачи; 3 — направляющая трубка; 4 — трос переднего тормоза; 5 — рычаг; 6 — вилка; 7 — тяга; 8 — регулировочный рычаг; 9 — трос заднего тормоза; 11 — уравнитель; 12 — тормозная камера; 13 — разжимной кулак; 14 — тормозные колодки; 15 — приводной валик.

Привод стояночного тормоза состоит из двух передач 2 и 10, урав­нителя 11 и валика 15, тяг 7, троса 9, приводных рычагов, воздействую­щих на тормозные механизмы. Рабочая пара силовой передачи — винт с гайкой.

Рукоятка 1 силовой передачи привода тормозных механизмов перед­ней оси расположена с левой стороны полуприцепа, а рукоятка 10 привода тормозных механизмов задней оси — сзади. При вращении рукояток по часовой стрелке полуприцеп затормаживается. Для умень­шения усилия, необходимого для вращения рукояток, рекомендуется дополнительно затормозить полуприцеп с помощью пневмопривода.

Неисправности

У тормозной системы полуприцепов каждого производителя есть свои слабые места.

Например, ПП от компании Schmitz страдают от:

  • увеличения люфтов, зазоров в сцепном механизме;
  • протечек масла из пневмоцилиндров.

А в ПП Krone может заклинить поршень колесного цилиндра, закупориваются тормозные воздухопроводные магистрали.

Но все водители ПП сталкиваются с тем, что:

  • после подсоединения полуприцепа тормоза на тягаче функционируют, а на ПП нет;
  • обратная ситуация: на грузовике растормаживание есть, а на ПП нет;
  • травится воздух из тормозной камеры;
  • нерастормаживание, подклинивание.

Практически всегда поломки можно предотвратить с помощью регулярной диагностики и техобслуживания.

Если упустить время, то придется выполнять дорого́й ремонт, особенно для вспомогательного транспортного средства зарубежного бренда. Для полуприцепа отечественного производителя цена запчастей гораздо ниже, чем для импортного. Найти и купить деталь для российского авто тоже проще.

Тормозной кран полуприцепа, собранного в России, предлагается в среднем от десяти тысяч рублей, Wabco – от пятнадцати.

Для того чтобы тормоза полуприцепа всегда были в рабочем состоянии, необходимо понимать устройство, принцип их действия и выполнять сервисные рекомендации производителя.

Тормозная система полуприцепа

Это название совокупности узлов и деталей, находящихся во взаимосвязи, и обеспечивающая создание сил, препятствующих движению ПП.

Тормозная система полуприцепа

Разновидности

По схеме срабатывания тормозные системы делятся на 5 типов:

  1. Гидравлическая. Для замедления движения применяется специальная жидкость, активирующая работу структуры.
  2. Электрическая. Бесконтактное торможение выполняется при подключении взаимовлияющих магнитов.
  3. Фрикционная. Работа осуществляется путем активации силы трения при помощи тормозных механизмов.
  4. Моторная. Обеспечивает остановку транспортного средства при снижении оборотов двигателя.
  5. Пневматическая. Здесь тормоза активируются воздушным воздействием.

В полуприцепах давно применяется последний механизм.

Пневматическая тормозная система полуприцепа

Функционирование

Система пневматики активируется с помощью привода, являющегося совокупностью деталей и устройств, обеспечивающих торможение.

Тормозной пневматический привод (ТПП) имеет 2 составляющие:

  • энергетическую, отвечающую за энергоснабжение системы;
  • управляющую, передающую команду с тормоза грузового автомобиля (ТГА).

ТПП имеет питающий контур, отвечающий за подготовку воздуха для использования в пневмосистеме, в которую входят:

  1. Компрессор (отвечает за давление воздуха в структуре).
  2. Регулятор давления, который поддерживает значение параметра в границах нормы.
  3. Осушитель воздуха, выполняющий функции фильтра, очищающий подаваемый воздух от паров бензина, масел, воды. Дополнительно работает как ресивер (технический сосуд, выдерживающий повышенные значения давления газовых сред).
  4. Защитный четырехконтурный клапан:
  • распределяет воздух из одного потока на: 1) два периметра ТГА; 2) структуру ПП, отвечающую за срабатывание аварийных, стояночных тормозов; 3) пневмоподвески, дополнительные ТПП;
  • контролирует равномерность распределения воздуха в периметрах;
  • при нарушении целостности воздухопровода в одной части ТПП обеспечивает нормативное давление в других.

В соответствии со схемой ТПП его запуск производится путем нажатия педали тормоза. В результате подаются управляющая и энергетическая команды, попадающие в механизмы торможения колеса грузовика и к исполнительным устройствам прицепа.

Управляющими деталями ТПП могут быть кран растормаживания полуприцепа, регуляторы различного назначения, клапаны релейные и др.

Исполнительные механизмы – это диафрагменные или энергоаккумуляторные тормозные устройства.

На заметку. В структуру системы тормозов обычно устанавливается один общий манометр или отдельные на ТГА и ТПП, а на панель водителя выводятся лампочки, которые сигнализируют об отклонениях в системе значений давления воздуха.

Кран управления тормозами прицепа камаз: устройство, подсключение, схема

На управляющих элементах пневмопривода тормозных кранах, клапанах, регуляторах и. Такое же обозначение данного сигнала имеет место на функциональных и структурных схемах. Энергетическим приводом в пневматических тормозных системах являются элементы, с помощью которых осуществляется питание сжатым воздухом элементов схема тормозов прицепа камаз управления или исполнительных элементов энергетического привода тормозных камер, энергоаккумуляторов, пневмоцилиндров и.

Науправляющих элементах пневмопривода вход питающей магистрали всегда обозначается цифрой 1. Следует отметить, что в ряде случаев управляющий сигнал может одновременно выполнять функции питающего.

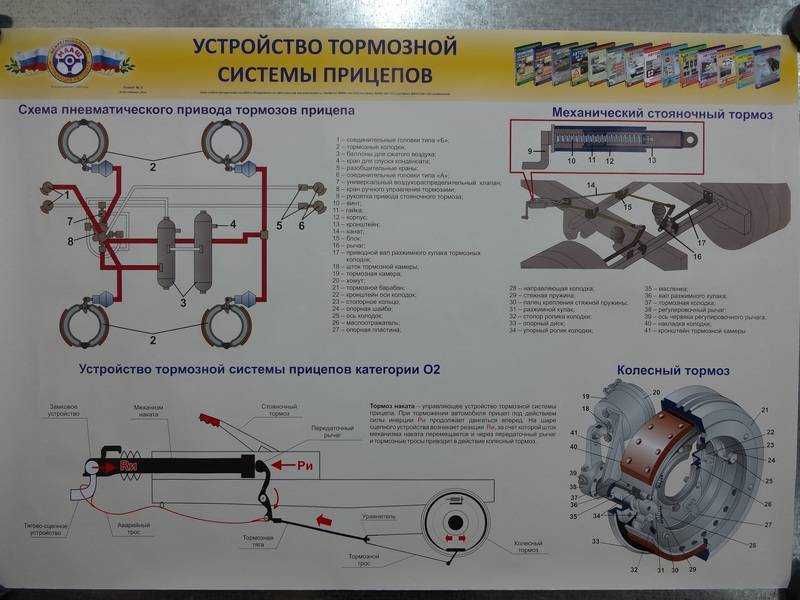

Система тормозов прицепа КАМАЗ

В этом случае на элементах и схемах пневмопривода вход такого сигнала все равно обозначается цифрой 1. Любой выходной пневматический сигнал или воздействие обозначается на элементах управления или схемах цифрой 2. Пройдя через двухмагистральный перепускной клапан-ограничитель 4, сжатый воздух направляется к схема тормозов прицепа камаз растормаживания 5, а затем к выводу воздухораспределителя 6, который управляет подачей воздуха из баллона 8 в тормозные камеры Воздухораспределитель соединен трубопроводом с электромагнитным клапаном 13, который управляет подачей сжатого воздуха в тормозные камеры прицепа при включении вспомогательного тормоза тягача.

Количество подаваемого в тормозные камеры воздуха регулируется автоматическим регулятором 10 тормозных сил в зависимости от схема тормозов прицепа камаз прицепа полуприцепа.

схема тормозов прицепа камаз Регулятор тормозных сил прицепа унифицирован с регулятором автомобиля. Для проверки давления в пневмосистеме прицепаа также для отбора воздуха в различных точках системы установлены клапаны 12 контрольного вывода. В воздушном баллоне имеется кран 7 слива конденсата.

При заполнении тормозной системы тягача сжатый воздух из воздушного баллона 24 см. Одновременно воздух от клапана 33 подается к разобщительному крану питающей магистрали прицепа.

При движении автомобиля КамАЗ в тормозной управляющей магистрали прицепа давление отсутствует. При торможении тягача из вывода клапана 31 сжатый воздух поступает в тормозную управляющую магистраль двухпроводного привода тормозов прицепа и к клапану 32, который, срабатывая, выпускает сжатый воздух в атмосферу схема тормозов прицепа камаз соединительной магистрали через атмосферный вывод.

При этом замыкаются контакты пневмоэлектрического датчика 13 сигнала торможения. При однопроводном приводе воздух из баллона 8 см.

При оттормаживании тормозные камеры прицепа сообщаются с атмосферой, сжатый воздух из ресивера тягача по соединительной магистрали через двухмагистральный клапан 4 и воздухораспределитель 6 поступает в баллон 8. При двухпроводном приводе сжатый воздух из баллона 8 тягача по управляющей магистрали поступает в воздухораспределитель 6, который сообщает баллон прицепа через электромагнитный клапан 13, автоматический регулятор тормозных сил 10 с тормозными камерами прицепаи происходит торможение.

Одновременно по питающей магистрали через двухмагистральный клапан 4 и воздухораспределитель 6 сжатый воздух от баллона тягача поступает в баллон прицепа происходит наполнение баллона. При оттормаживании тормозные камеры и управляющая магистраль прицепа соединяются с схема тормозов прицепа камаз.

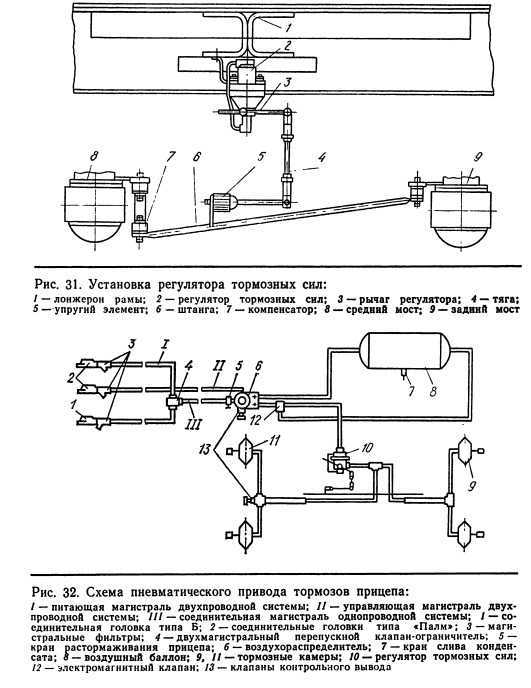

Схема тормозной системы прицепа камаз

Давление воздуха над мембраной падает, и под действием сжатого воздуха, постоянно поступающего из вывода к ресиверу и действующего на поршень снизу, поршень со штоком поднимается вверх.

При этом впускной клапан закрывает схема тормозов прицепа камаз отверстие, прижимаясь к выпускному клапану, и вывод к тормозной магистрали прицепа разобщается с окружающей средой. Затем впускной клапан отрывается от поршня, и сжатый воздух через вывод к ресиверу поступает в вывод тормозной магистрали прицепа. Давление в магистрали прицепа увеличивается до тех пор, пока не наступит равновесие между усилиями, действующими на поршень снизу и сверху.

Однопроводный привод включает в себя клапан управления тормозными механизмами прицепа, разобщительный схема тормозов прицепа камаз и соединительную головку типа «А». Клапан управления тормозными механизмами прицепа с однопроводным приводом обеспечивает одну соединительную магистраль, служащую как для питания линии прицепа сжатым воздухом, так и для управления процессом торможения.

Соединительная магистраль схема тормозов прицепа камаз к воздухораспределителю пневмопривода прицепа, который при повышении давления в соединительной магистрали направляет воздух в ресивер прицепа, а при пониженном давлении подводит сжатый воздух из ресивера прицепа в тормозные камеры колес с интенсивностью, зависящей от падения давления в клапане управления тормозными механизмами прицепа с однопроводным приводом при падении давления до атмосферного происходит полное торможение прицепа.

Соединение пневмопривода тягача с приводом прицепа в этом случае осуществляется соединительной головкой типа «А».

Работа в расторможенном состоянии

Перед тем как поехать, необходимо наполнить сжатым воздухом систему. Для этого запускается двигатель. При достижении давления уровня 0,5 МПа контрольные огни на панели водителя гаснут. Если стояночный тормоз расторможен (лампа тоже погасла), автопоезд готов к движению.

Когда грузовик в расторможенном состоянии:

  • ножной тормоз и ручник находятся в нейтральном положении;
  • рукоятки разобщительных кранов располагаются под углом в 90 градусов к оси (закрыты);
  • показатели давления в ресивере имеют значение 0,7–0,75 МПа;
  • растормаживание происходит при увеличении силы сжатия воздуха в ТПП.
