Глава 1. Общая информация о кодах ошибок ГАЗ 3110-406 инжектор
Система самодиагностики инжектора автомобиля ГАЗ 3110-406 служит для обнаружения и фиксации неисправностей, возникающих в работе двигателя. Коды ошибок позволяют определить причину возникновения неисправности и принять меры для ее устранения.
Коды ошибок представляют собой комбинацию цифр и символов. Каждый код ошибки имеет свое значение и соответствует определенной неисправности. Диагностика возможна при помощи специальной диагностической программы, подключаемой к электронному блоку управления двигателем (ЭБУ).
Ошибки делятся на две категории: простые и сложные. Простые ошибки обычно связаны с временными неисправностями, например, отключение датчика или короткое замыкание. Сложные ошибки отражают серьезные неисправности в работе двигателя и требуют профессионального вмешательства.
При возникновении кода ошибки необходимо принять следующие меры:
- 1. Записать код ошибки. Код ошибки нужно записать для дальнейшей диагностики. Он помогает определить причину неисправности и выбрать соответствующий способ устранения.
- 2. Отключить аккумулятор. Для сброса ошибки необходимо отключить аккумулятор. Это поможет сбросить все сохраненные данные и вернуть систему в изначальное состояние.
- 3. Проверить соединения. При возникновении ошибки часто причина кроется в плохом соединении или обрыве провода. Проверьте все соединения и убедитесь, что они надежно закреплены.
- 4. Произвести замену или ремонт. Если простые меры не помогают, возможно потребуется замена или ремонт неисправного элемента. Необходимо обратиться к профессиональному автосервису или дилеру.
Знание кодов ошибок ГАЗ 3110-406 инжектор позволяет оперативно реагировать на возникающие неисправности и минимизировать время простоя автомобиля. В следующих главах будет рассмотрены наиболее распространенные коды ошибок и способы их исправления.
Случай первый
Зима, морозное утро. Вы спешите на работу, уверенно садитесь за руль своей «Волги», включаете зажигание, видите загоревшуюся и погасшую контрольную лампочку. Все в порядке. Включаете стартер, а двигатель не заводится. Как же так? Вчера оставил исправный автомобиль, лампочка не «кричит» о неисправности, а двигатель молчит.
Запомните. Режим самодиагностики не распространяется на высоковольтную часть электросистемы автомобиля. Скорее всего, у двигателя «залило» свечи зажигания, а контрольной лампочке это все «до лампочки». Но не спешите вывертывать свечи, чистить и калить. У двигателя «4062.10» есть режим продувки цилиндров, только об этом производители забыли проинформировать автовладельцев.
В инструкции ГАЗа сказано, что при пуске двигателя нельзя нажимать на педаль газа. А почему нельзя? Да потому, что если вы нажмете более чем наполовину ее хода, то включается режим продувки цилиндров! Воздух в цилиндры поступает, а топливо — нет. Когда вы так секунд 5-10 продуете цилиндры, на отпуске педали газа двигатель заведется.
Диагностика ГАЗ 31105

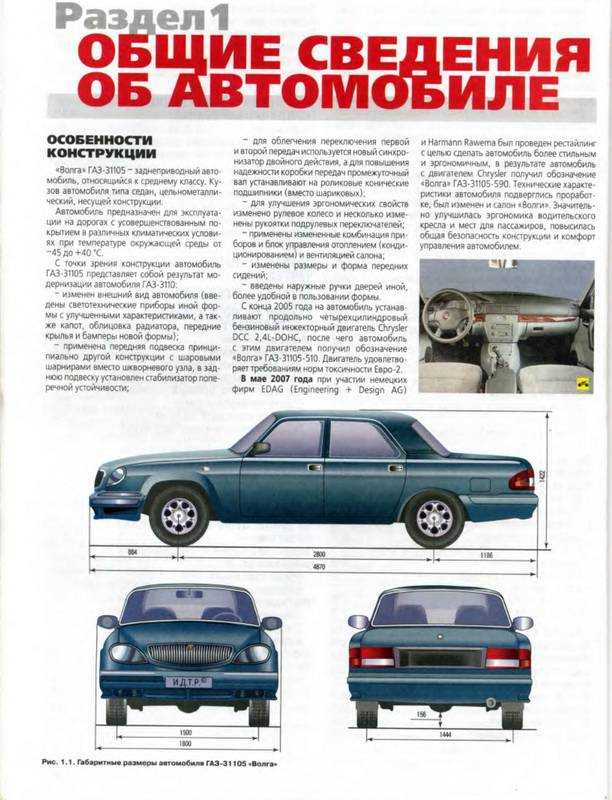

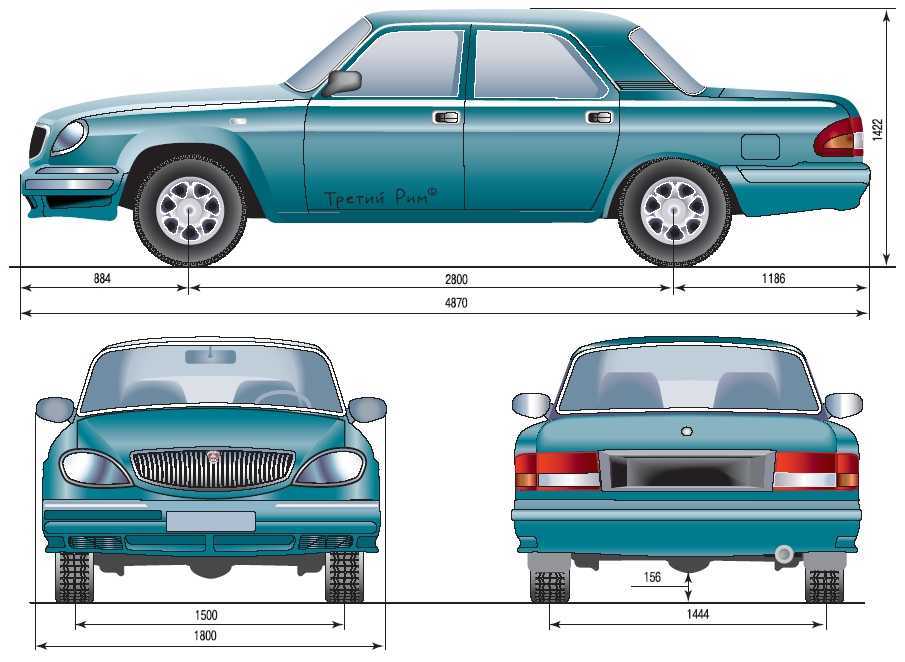

Модель «Волги» ГАЗ 31105 пришла на смену «десятки» 3110, и является автомобилем более нового поколения. В дополнение к мотору ЗМЗ 4062.10 на «сто пятую Волгу» стали устанавливать двигатели ЗМЗ 40525 и Chrysler 2,4 л. Сама диагностика «405-го» и «406-го» ДВС принципиально ничем не отличается, просто в ЭСУД ЗМЗ 405 стал применяться более совершенный блок управления с другой прошивкой, также были модернизированы некоторые датчики (например, ДМРВ). В дополнение на некоторых ГАЗ 31105 может устанавливаться кислородный датчик и катализатор.

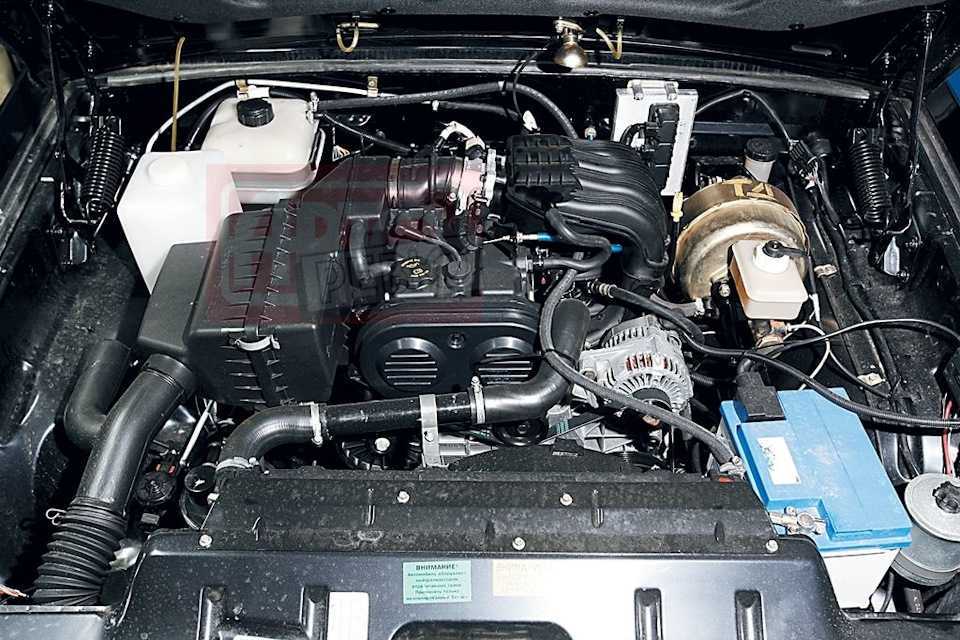

Система управления мотором Chrysler на автомобиле «Волга» принципиально отличается от ЭСУД ЗМЗ, и для диагностики мотора требуется совершенно другая программа. На двигателе «Крайслер» вместо ДМРВ установлен датчик абсолютного давления, в системе выхлопных газов присутствует каталитический нейтрализатор и два лямбда-зонда – один перед катализатором, второй после него.
Для диагностики ГАЗ 31105 с мотором «Крайслер» 2,4 л используется автосканер «Сканматик», также специально адаптирован под диагностику русских автомобилей современный диагностический прибор Аскан-10.
Система зажигания
Свечи зажигания и кабели высокого напряжения напрямую влияют на запуск двигателя. В результате отказы элементов приведут к отказу всей системы. Для управления свечами используется специальный держатель, хотя можно и по старинке:
- Откручиваем свечу от колодца.
- Подключаем армированный провод.
- Соединяем тело свечи с массой.
- Пытаюсь завести двигатель.
Если со свечами зажигания все в порядке, то между контактами будет искра. Если деталь неисправна, искры не будет и, как следствие, элемент необходимо заменить. Контролировать вооруженные провода довольно просто. Все элементы сняты с автомобиля и измерены тестером. Сопротивление каждого провода высокого напряжения должно составлять 5 Ом.
Диагностика ГАЗ 3110
Легковые автомобили ГАЗ 3110 комплектуются инжекторными двигателями «четыреста шестой» серии ЗМЗ-4062.10, в ЭСУД входят следующие элементы:
- блок управления (ЭБУ);
- датчики – положения распредвала/ коленвала/дроссельной заслонки, расходомер;
- регулятор холостого хода;
- топливные форсунки;
- электропроводка;
- электробензонасос;
- реле;
- диагностический разъем.
Если ЭСУД исправна, при включении зажигания контрольная лампа «Чек Инджайн» должна на короткое время загореться, а затем потухнуть. При неисправности в электронике лампа может гореть постоянно при работающем ДВС, а также периодически загораться и гаснуть.
Если на приборной панели зажигается лампа Check Engine, сигнализирующая о появившейся ошибке в ЭСУД, для выявления неисправности можно провести самодиагностику двигателя. Вычисляется ошибка по кратковременным вспыхиваниям контрольной лампы – код определяется по количеству сигналов. Например, если неисправен датчик положения распредвала, лампа должна загораться следующим образом:
- пять коротких вспышек/пауза;
- четыре коротких вспышки/ пауза.
После этого следует длинная пауза, затем код еще повторяется два раза. Таким образом, лампа отображает цифры «5» и «4» три раза, что соответствует коду 054 – неисправность датчика распределительного вала. Если код ошибки трехзначный, лампа будет «прокручивать» три цифры.

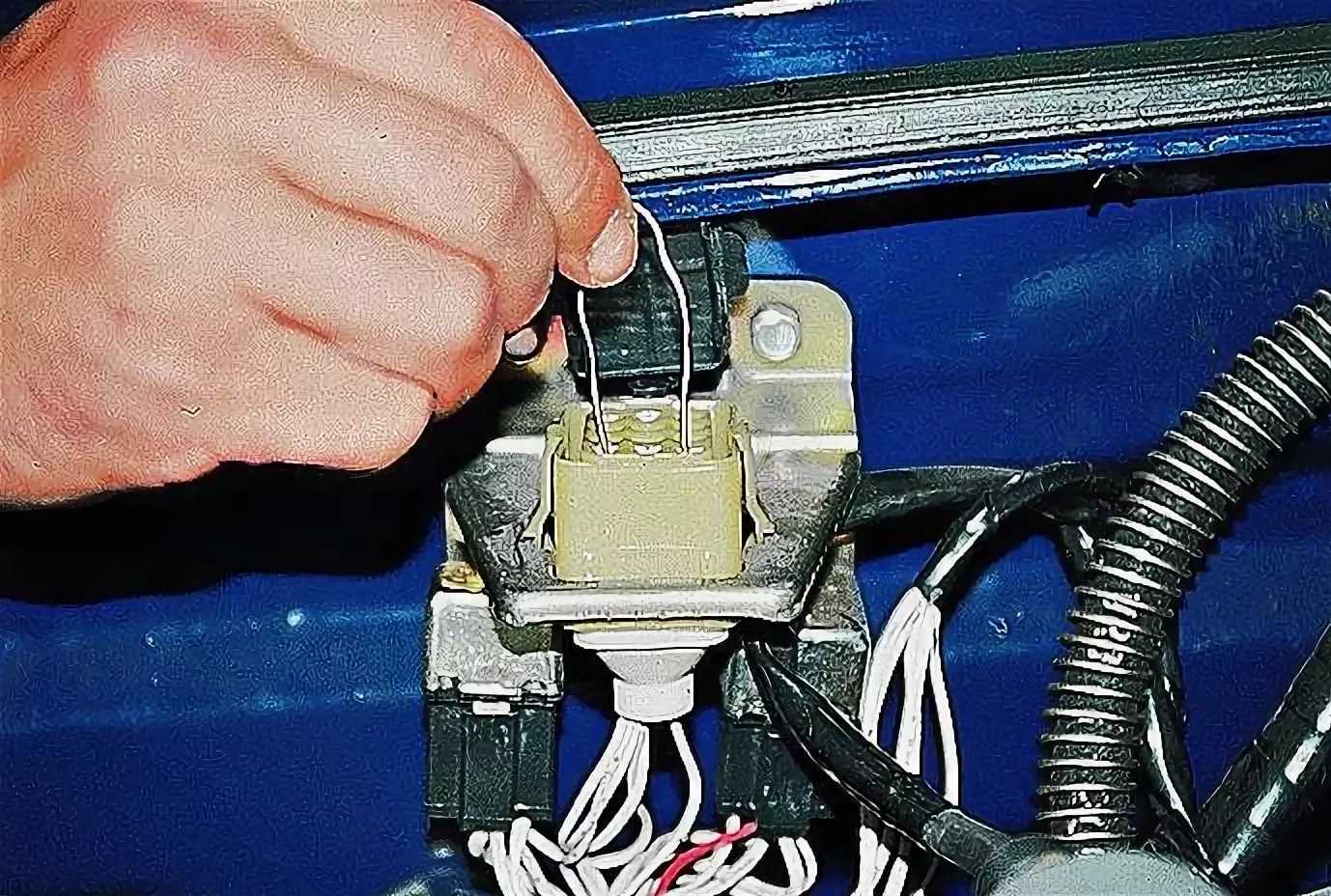

Чтобы сделать диагностику ГАЗ 3110 с помощью компьютера или сканера, нужно подключиться к диагностическому разъему, который находится под капотом автомобиля со стороны переднего пассажира, разъем располагается рядом с бачком омывателя. Для самодиагностики необходимо металлической перемычкой на диагностическом разъеме между собой перемкнуть выводы «10» и «12», затем включить зажигание и прочитать код ошибки. Если в системе никаких ошибок нет, лампа будет отображать код «12».
Выбираем адаптер для диагностики ГАЗ 31 105
Прежде чем выбрать и купить адаптер необходимо определиться, для каких целей он вам нужен, есть ли необходимость диагностики других автомобилей или «Волга» ваше единственное транспортное средство, какие работы вы планируете выполнять. От ответа на эти вопросы будет зависеть оправданный выбор, и вы сможете сэкономить средства на приобретение подходящего оборудования.
Современный рынок предлагает самые разнообразные средства для диагностики. Это может быть достаточно примитивны прибор с раздельными соединительными проводами, или сложный диагностический комплекс с массой разъемов и возможностью прямой диагностики датчиков. Но это оборудование для тех, кто профессионально занимается ремонтом.
Нас интересует вариант, который станет «золотой серединой» –
не дорогой, но при этом функциональный. Для диагностики ГАЗ 31 105 оптимальный вариант – адаптер VAG-COM 409.1. У этого адаптера есть и другие названия – KKL-USB, KKL 409.1. Независимо от маркировки – это один и тот же сканер.
Почему именно этот адаптер? По нескольким причинам:
Важно и то, что этот сканер поддерживает обмен данных по К-линии, что обеспечивает полноценное согласование ЭБУ Волги и компьютера
Если вы обратили внимание – на адаптере VAG-COM 409 установлен разъем не такой как на вашем автомобиле. Адаптер предназначен для подключения к стандартному разъему автомобилей группы VAG – OBD2. Проблему подключения можно решить очень просто – купить Переходник ГАЗ (Газель, Соболь, Волга, УАЗ) 12 pin на 16 pin OBD 2

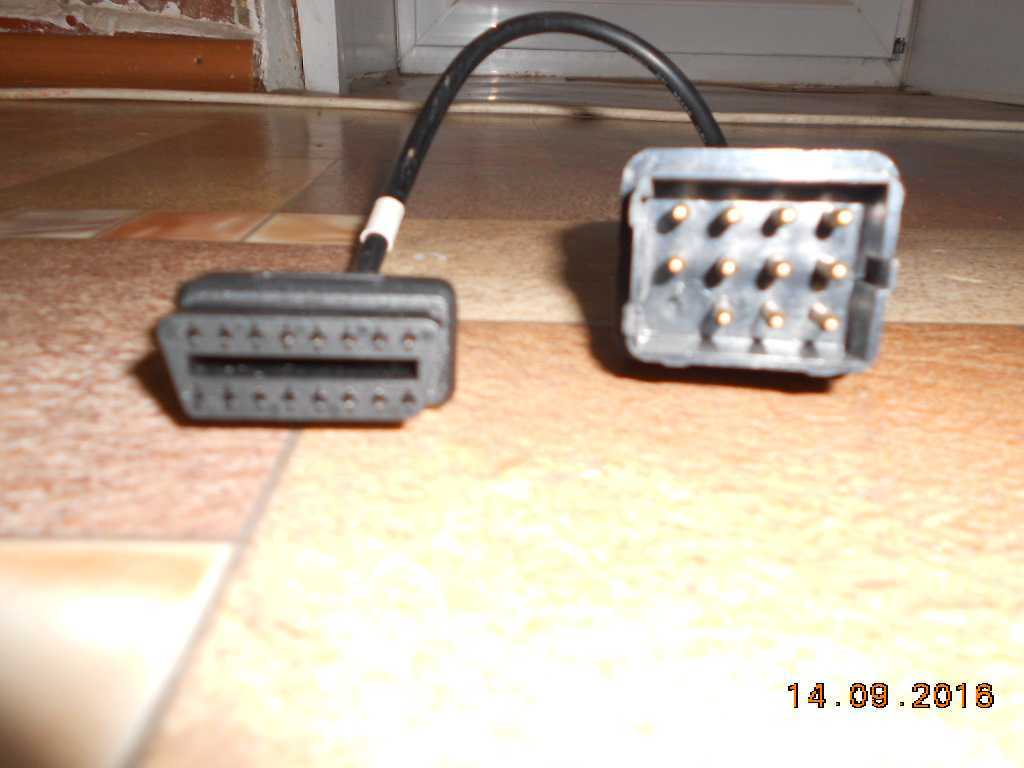

Проблему подключения можно решить очень просто – купить Переходник ГАЗ (Газель, Соболь, Волга, УАЗ) 12 pin на 16 pin OBD 2.
У вас теперь есть набор оборудования для подключения ПК к системе диагностики автомобиля. Остается выбрать программное обеспечение.
Не заводится на холодную газель 406 двигатель карбюратор или инжектор
Газель с карбюратором 406 и инжекторным двигателем не хочет работать по разным причинам. Большинство вопросов связано с низкими температурами зимой.
Частые причины почему газель не заводится
Газель не заводится, причины разные:
- Топливная система и ее компоненты неисправны. Суть проблемы в цилиндрах и клапанах.
- Предполагаемая проблема в системе зажигания.
- Плохой запуск и работа аккумулятора.
- Равномерная подача воздуха прервана.
- Имеются неисправности в блоке управления и его датчиках.
Все элементы топливной системы будут иметь большое влияние на запуск двигателя. Двигатель ЗМЗ 406 для Газели выпускается в инжекторном и карбюраторном вариантах. Версия с инжектором, использующая инжекторы, конечно, может быть предполагаемым источником проблемы. Уборки давно не было. Я в зараженном состоянии. Их следует очистить или заменить.
Также неисправность бензонасоса из-за внутренней неисправности. Сначала проверьте, качает ли насос. Прежде всего, поверните ключ зажигания во 2-ю позицию. За ним слышен шум, говорящий о исправном насосе.
Проблемы с подачей топлива
Не запускает карбюратор двигателя 406, потому что затруднена подача топлива. Причина в том, что в цилиндрах агрегата нет возгорания. Небольшое количество пускового топлива, свечи зажигания заправлены лишним топливом.
Проверка начинается с наблюдения за тем, как идет сток. В период вращения стартера из патрубка появляется легкий дымок, что говорит о поступлении топлива в цилиндры.
Проблемы с карбюратором
Двигатель не заводится 406 карбюратор. Отрегулируйте полуавтоматическое пусковое устройство на карбюраторе, чтобы обеспечить желаемый угол открытия амортизаторов во время запуска. Если не отрегулировать, во впускном коллекторе появится много топлива, а в карбюратор — избыток холодного воздуха. В 1-м случае карбюратор снят, задний доступ небольшой. Двигатель можно регулировать.
Проверка и настройка пускового устройства
обязательно проверьте диафрагму стартера. Если его выдернуть или порвать, положительного результата не будет, даже если заслонки и рычаги этого устройства отрегулированы должным образом. Карбюраторы не горят желанием вникать в тонкости работы и терпения.
Не качественное топливо
Есть проблемы с некачественным топливом. Меняйте бензин на проверенной заправке. Весь бензин откачивается из бака и доливается.
Иногда меняется вентиль, перекрывающий газ. Убедитесь, что газ поступает в карбюратор.
Неисправность фильтра тонкой очистки
Газель змс 406 карбюратор не заводится. За отсутствием движения бензина в двигателе служат фильтры тонкой и грубой очистки. Забитые не пропускают топливо, бедная смесь для цилиндров. Топливо невоспламеняющееся.
Проблемы с бензонасосом
Часто бывает, что двигатель не запускается из-за того, что в двигатель не поступило топливо, из-за низкого КПД топливного насоса. Топливный насос не имеет необходимого давления в рампе. В топливной системе может быть утечка воздуха. Осмотрите багажник, повреждения, трещины. Утечки бензина — негерметичные топливопроводы.
Проблема с клапанами
Клапаны закреплены ненадежно. Бензин поступает в цилиндры. Топливо перелилось, свечи залиты, искры нет. Посмотрите на карбюратор, скорее всего лед в поплавковой чаше. Дозирующая игла замерзла.
Зажигание не работает как положено
Свечи зажигания вместе с проводами влияют на запуск двигателя. Свечи проверяю на стенде, но можно и по старинке. Откручиваются после запуска агрегата. Свеча зажигания залита бензином — указ о течи форсунки или проблемах с зажиганием. Свечи зажигания проверяются, как и провода на пригодность, мы уверены, что есть искровой разряд. Сухая свеча зажигания указывает на отсутствие подачи топлива в корпус цилиндра. Доводим корпус свечи зажигания до массы и запускаем двигатель. Если свеча зажигания в хорошем состоянии, будет искра. Если он неисправен, искры не будет. Поменять наконечники свечей, которые иногда пробиваются, особенно на первой тарелке.
Проблемы с броне проводами
Контроль вооруженного провода. Узлы проверяет тестировщик. Сопротивление каждого провода 5 Ом. Внимательно осмотрите карболитовые поверхности на крышке дозатора, змеевике, крепированной направляющей. Чтобы почистить его ножом, можно какое-то время спокойно водить, поэтому лучше заменить.
Газель
Модель змз 40524.10 — это известный всем карбюратор газель. Марка автомобилей — “Газель” является одной из самых популярных и доступных в России грузовиков, которые изначально предназначались для перевоза не сильно больших грузов. Из-за огромного количества таких машин рассмотрим несколько нюансов разных систем газелей. Например, микропроцессорная система зажигания, которую устанавливают на 406 модель.
Если водитель утверждает, что его автомобиль издаёт некие хлопки, рывки и теряет свою мощность. В таком случае должна проверяться система питания, двигатель и система зажигания. Газовым анализатором не во время работы 1-ой и 2-ой камеры, отсечки, обогащении и за время холостого хода проверили карбюратор и не находим никаких нарушений. Дальше проверяют двигатель. При проверке компрессии никаких неполадок не было выявлено, но на следующий раз были обнаружены отклонения от нормы. Был сделан вывод, что не понравившиеся водителю рывки и хлопки были из-за прыжка зубьев верхней цепи.
Карбюратор змз 406 серии
Что делать при потере мощности газели?
С самого начала нужно выполнить проверить, как функционирует диагностическая цепь и бортовая система диагностики, потому как во время активирования режима изображения хода должен получаться код нарушения функционирования — 12. Для произведения считывания кода должен быть замкнут 10-ый и 12-ый контакты колодки диагностики. При помощи тостера диагностики производятся замеры параметров датчиков двигателя и тогда они сравниваются с типичными значениями средних двигателей. Самой распространённой причиной уменьшения мощности автомобиля является загрязнение трубки, которая соединяет впускной коллектор и датчик давления.
Система зажигания газели
Микропроцессорная система зажигания воспламеняет рабочую жидкость в цилиндрах и устанавливает необходимый угол опережения зажигания автомобиля для всех режимов двигателя. Система зажигания выполняет функцию регуляции работы экономайзера принудительного хода вхолостую. Благодаря системе зажигания функционирование двигателя становится более экономичным, контролируется соблюдение всех норм токсичности выходящих газов, происходит исключение детонации и повышение мощности автомобиля. Если сравнивать классическую систему с этой, то эта система зажигания является намного надёжней и долговечней. Здесь могут износиться только свечи зажигания.
Как работает режим диагностики?
Во время включения системы зажигания, начинает светиться сигнализатор. В тот самый момент начинает работать система диагностики. Если всё система исправна, то лампочка перестаёт светиться, а в обратном случае она продолжает гореть. То есть потухший сигнализатор говорит о том, что система зажигания абсолютно исправна.
Карбюратор змз 406 серии
Диагностические коды ошибок Микас 5.4
| Код | Описание неисправностей |
|---|---|
| 12 | Работоспособность диагностической цепи |
| 13 | Низкий уровень сигнала датчика расхода воздуха |
| 14 | Высокий уровень сигнала датчика расхода воздуха |
| 17 | Низкий уровень сигнала датчика температуры воздуха |
| 18 | Высокий уровень сигнала датчика температуры воздуха |
| 21 | Низкий уровень сигнала датчика температуры охлаждающей жидкости |
| 22 | Высокий уровень сигнала датчика температуры охлаждающей жидкости |
| 23 | Низкий уровень сигнала датчика положения дроссельной заслонки |
| 24 | Высокий уровень сигнала датчика положения дроссельной заслонки |
| 25 | Низкий уровень напряжения бортовой сети автомобиля |
| 26 | Высокий уровень напряжения бортовой сети автомобиля |
| 31 | Низкий уровень сигнала потенциометра СО |
| 32 | Высокий уровень сигнала потенциометра СО |
| 51 | Неисправность блока управления 1 |
| 52 | Неисправность блока управления 2 |
| 53 | Неисправность датчика угловой синхронизации |
| 54 | Неисправность датчика положения распределительного вала |
| 61 | Несанкционированный перезапуск блока управления |
| 62 | Потеря информации в ОЗУ блока управления |
| 63 | Неисправность постоянной памяти |
| 64 | Неисправность при чтении энергонезависимой памяти блока управления |
| 65 | Неисправность при записи в энергонезависимую память блока управления |
| 131 | Неисправность форсунки 1 (короткое замыкание) |
| 132 | Неисправность форсунки 1 (обрыв) |
| 133 | Неисправность форсунки 1 (короткое замыкание на землю) |
| 134 | Неисправность форсунки 2 (короткое замыкание) |
| 135 | Неисправность форсунки 2 (обрыв) |
| 136 | Неисправность форсунки 2 (короткое замыкание на землю) |
| 137 | Неисправность форсунки З (короткое замыкание) |
| 138 | Неисправность форсунки 3 (обрыв) |
| 139 | Неисправность форсунки 3 (короткое замыкание на землю) |
| 141 | Неисправность форсунки 4 (короткое замыкание) |
| 142 | Неисправность форсунки 4 (обрыв) |
| 143 | Неисправность форсунки 4 (короткое замыкание на землю) |
| 161 | Неисправность обмотки 1 РДВ (короткое замыкание) |
| 162 | Неисправность обмотки 1 РДВ (обрыв) |
| 163 | Неисправность обмотки 1 РДВ (короткое замыкание на землю) |
| 164 | Неисправность обмотки 2 РДВ (короткое замыкание) |
| 165 | Неисправность обмотки 2 РДВ (обрыв) |
| 166 | Неисправность обмотки 2 РДВ (короткое замыкание на землю) |
| 167 | Неисправность цепи реле бензонасоса (короткое замыкание) |
| 168 | Неисправность цепи реле бензонасоса (обрыв) |
| 177 | Неисправность цепи главного реле (короткое замыкание) |
| 178 | Неисправность цепи главного реле (обрыв) |
| 181 | Неисправность цепи лампы диагностики (короткое замыкание) |
| 182 | Неисправность цепи лампы диагностики (обрыв) |
Работа лампы диагностики
В рабочем режиме при включении зажигания и неработающем двигателе лампа диагностики вспыхивает на время ,6 сек и гаснет, если система бортовой диагностики не определила неисправностей в электрических цепях системы управления. Если лампа диагностики не гаснет после включения зажигания, или горит при работающем двигателе, то необходимо провести техническое обслуживание системы и двигателя в возможно короткий срок.
В режиме считывания кодов неисправностей лампа диагностики отображает номера неисправностей, зафиксированных и сохраненных в памяти электронного блока управления системой бортовой диагностики.
Режим отображения кодов неисправностей
Блок управления содержит систему бортовой диагностики, позволяющую определять неисправности в работе системы и запоминать их в памяти. Коды неисправностей можно считывать из памяти в режиме отображения кодов неисправностей. Этот режим активизируется, если при включенном зажигании и остановленном двигателе замкнуть контакты 10 и 12 разъема диагностики, находящегося под капотом автомобиля (см. рис.).
При отображении кодов неисправности при помощи ВКЛ./ВЫКЛ. лампы диагностики выводятся: признак исправности диагностической цепи (код 12) и коды неисправностей. Каждый код выводится три раза подряд. Режим включения лампы для каждого кода: количество включений, соответствующих первой цифре кода, – пауза; количество включений, соответствующих второй цифре кода, – пауза; количество включений, соответствующих третьей цифре кода, – длинная пауза; – повтор кода или вывод нового кода. Если в памяти нет кодов неисправностей, то продолжает выводиться код 12.
Если код 12 отсутствует, необходимо воспользоваться описанием проведения диагностики по карте А – «Проверка диагностической цепи».
Удаление кодов неисправностей из памяти
Хранящиеся в памяти коды неисправностей можно удалить при снятии клеммы «массы» аккумулятора на время более 10 сек. Необходимо следить за тем, чтобы зажигание было выключенным во избежание повреждения электронного блока. Кроме того, в списке однократных неисправностей будет некоторое время сохраняться код 62 – ошибка ОЗУ.
ГАЗ Газель УМЗ 4216 › Бортжурнал › Самостоятельная диагностика или гадаю по фотографии.
На прошлой неделе попалась мне запись на глаза Хелп. Газель тупит!. Мотор такой же как и у меня, ну думаю поможем человеку! Мы же все это прошли, и диагностировать прогар клапана в третьем цилиндре можем по количеству запятых в посте просящего))). Беда в том что на микасах старше 10.3 ЧЕК не всегда загорается. А еще проблема в самоуверенности. Я парню советую поменять ДПДЗ, на что получаю ответ — у него евро 4 и электронная педаль. ДПДЗ отсутствует за ненадобностью. Поднимаю записи, еще был похожий случай с виновником — датчиком фаз. Что в первом, что во втором симптомы очень похожие: машина дергается на ходу, на холостых колбасит, расход повышен… Парню мои советы конечно же не помогли, но речь не про это… Проходит два дня. Иду груженый с Полевского — какие то непонятные подергивания на прямой передаче — на долю секунды пропадает тяга. Останавливаюсь — мотор колбасит страшно! Холостые от 600 до 1200(Симптомы как у subaslafff). Глушу, вспоминаю про совет, и меняю Датчик дросселя. Результат отрицательный! Может датчик не исправный? С инструментами валялся пару лет. Блин, ведь это уже было, вот бы вспомнить. Еду мимо магаза, покупаю еще один ДПДЗ. Мимо! Заехал в сервис, поменял Датчик колена (был заведомо исправный). Нет, не то. На вечер договорился с диагностом. Кто то в сервисе упал на ухо — «Меняй датчик фаз! Не очкуй, я тысячу раз так делал…» Пошел, купил датчик фазы (он же синхронизации, он же датчик распредвала) поменял. Результат как и прежде. Сижу, листаю свой БЖ, дохожу до своего поста про прогар клапана, и тихо охреневаю. Один в один! Да…, капиталить бошку в мои планы точно не входило. С тяжелыми предчувствиями еду на диагностику. Первым делом нужно посмотреть разряжение на холостых, оно четко говорит о прогаре или подсосе. Коннект с ЭБУ получился не сразу — пришлось диагностировать диагностическое оборудование))) Графики пошли, цифры замелькали: холостой гуляет: 600 — 1200 об. мин рхх прыгает во всем диапазоне разряжение при 800 об. 280 мм. рт. ст. — ага, при прогаре было 360 мм. рт. ст. Выдохнул! А вот ДК совсем не шевелится — напряжение держится в районе 0.9 в. А должно рисовать синусоиду. Решаем слегка поиздеваться над логикой ЭБУ — отцепляем РХХ. Обороты 900, и блок не имея возможности «баловаться воздухом», начинает корректировать работу топливом. Сначала слегка беднит, потом начинает ЛИТЬ, увеличивая время впрыска в 4 раза.
Мотор дергается, все в тумане от несгоревшего бенза. А мы счастливые, как малолетние садисты) В итоге, нам удалось, заставить лямбду показать хоть что то кроме «0.9», но вывод очевиден — ДК на помойку. Его ресурс составил 160 тысяч. Итог истории следующий. ДПДЗ — 500 руб. (В запас) Датчик Фазы — 450 руб. (В запас) Лямда зонд — 3000 руб. WD40 — 200 руб. Нормально так гульнули на 4150 рублей! Но это все равно лучше чем прогар клапана)
А на утро заехал в сервис, и что бы уже совсем крепко спать, замерил компрессию: 10:10:9.5:10. Пойдет)
Списался с subaslafff, с которого все и началось… Они с диагностом тоже приговорили лямду. Вот такие совпадения)))
Раздел 2.1. Алгоритм работы системы самодиагностики
Алгоритм работы системы самодиагностики ГАЗ 3110-406 инжектор включает несколько этапов, позволяющих обнаружить и сообщить о возможных неисправностях в работе автомобиля. Ниже представлены основные шаги этого алгоритма:
-
Инициализация: При запуске двигателя система самодиагностики производит инициализацию всех необходимых компонентов и проверяет наличие подключенных датчиков и актуаторов.
-
Считывание данных: Система самодиагностики осуществляет постоянное считывание данных с датчиков и актуаторов автомобиля. Данные передаются на анализ встроенному компьютеру, который сравнивает полученные значения с нормальными рабочими значениями.
-
Анализ данных: Производится анализ полученных данных с целью выявления отклонений от нормальных значений. Если обнаруживается неисправность, система сообщает о ней, записывая код ошибки в память ЭБУ и подсвечивая соответствующую индикацию на панели приборов.
-
Диагностика ошибки: После обнаружения ошибки, система самодиагностики производит более детальную диагностику, чтобы определить конкретный источник проблемы. Для этого используется информация из памяти ЭБУ и данные с датчиков.
-
Сообщение о неисправности: После завершения диагностики система самодиагностики передает информацию о неисправности на панель приборов в виде соответствующего кода ошибки. Этот код можно прочитать с помощью специального сканера или инструментом для самодиагностики.
-
Оповещение водителя: После получения кода ошибки, система самодиагностики оповещает водителя о необходимости ремонта или проверки автомобиля. Это может быть сигналом на панели приборов или сообщением на дисплее.
После выполнения алгоритма работы системы самодиагностики необходимо провести диагностику и ремонт, чтобы устранить обнаруженную неисправность и восстановить нормальную работу автомобиля.
6.2.2 Система самодиагностики и коды неисправности
6.2.2. Система самодиагностики и коды неисправности
| Для проверки систем впрыска топлива и снижения токсичности выхлопов необходимо использовать цифровые универсальные контрольно-измерительные приборы, так как они имеют большую точность измерений и большее сопротивление внутреннего контура. |
| Ручные сканеры являются наиболее удобными и универсальными устройствами для проверки систем управления работой двигателя на моделях более поздних годов выпуска. |
Системы OBD-I (модели до 1995 года выпуска)
Электронный блок управления имеет встроенную систему самодиагностики (On Board Diagnosis (OBD) system), которая служит для поиска неисправностей в системе и включает контрольную лампочку двигателя на приборном щитке в случае обнаружения неисправностей. Код неисправности сохраняется в памяти электронного блока управления и доступен для считывания.
Считывание кодов неисправности систем OBD-I
Для считывания записанных в памяти электронного блока управления кодов неисправности соедините клеммы STI и GND диагностического разъема подключения.
Подсоедините вольтметр к клемме STO и “массе” автомобиля. Включите зажигание и подсчитайте число отклонения стрелки прибора или миганий контрольной лампочки двигателя. Например, код 34 будет выведен как 3 длинных мигания лампочки, пауза, 4 коротких мигания.
Очистка кодов неисправности системы OBD-I
Для очистки кодов неисправности отсоедините провод минусовой клеммы аккумулятора и выжмите педаль тормоза дольше, чем на 5 секунд.
Коды неисправности систем OBD-I (модели 1993-1995 годов выпуска, кроме моделей 1994 и 1995 годов выпуска с 4-цилиндровым двигателем и автоматической коробкой передач)
Коды неисправности систем OBD-I (модели 1994 и 1995 годов выпуска с 4-цилиндровым двигателем и автоматической коробкой передач)
Системы OBD-II (модели с 1996 года выпуска)

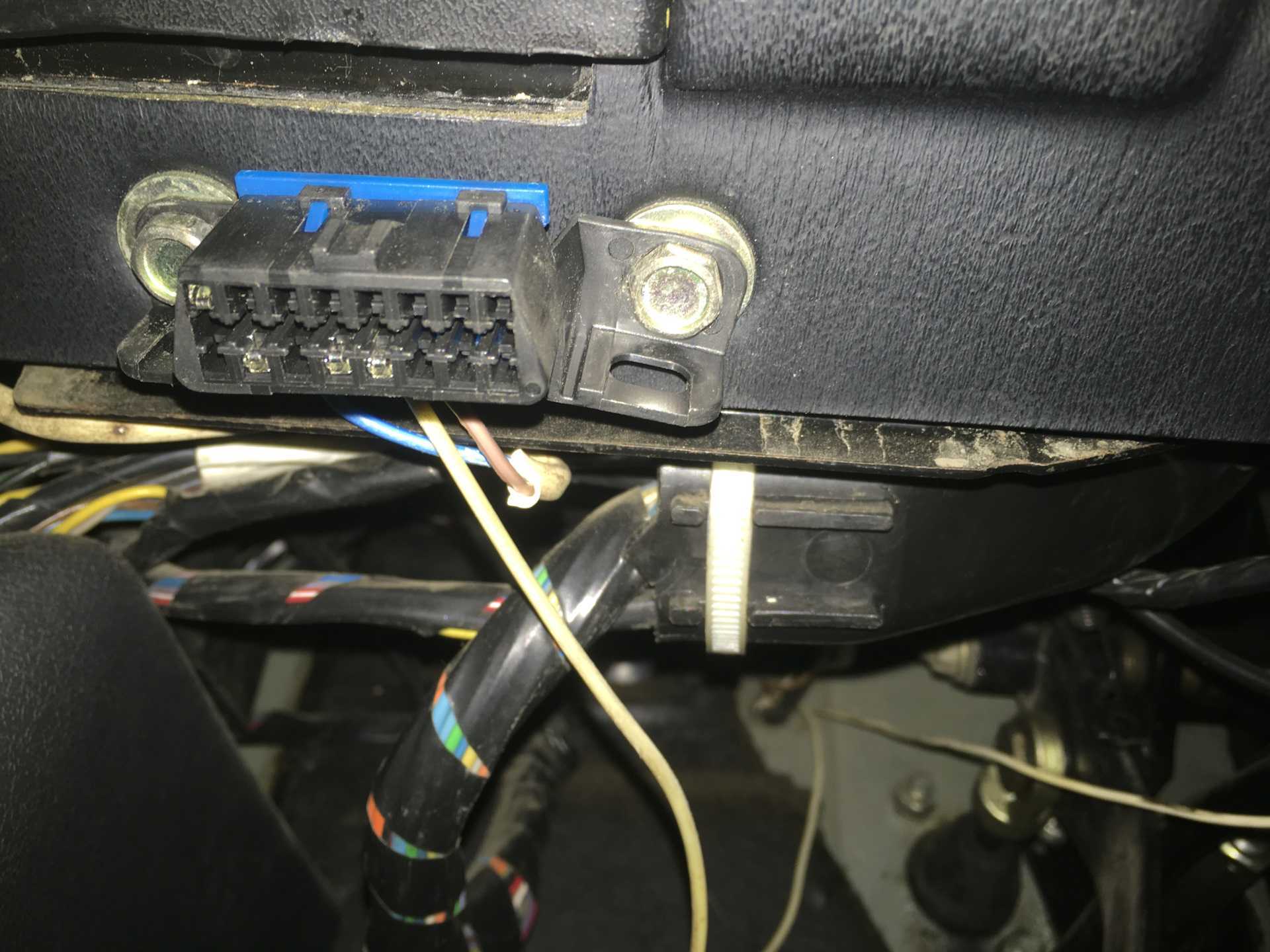

Диагностический разъем подключения системы OBD-II
Разъем расположен под панелью приборов на стороне водителя.
Модели с 1996 года выпуска имеют систему самодиагностики второго поколения OBD-II. Доступ к электронному блоку управления этой системы можно получить только при помощи специального сканера, который необходимо подключить к 16-штырьковому диагностическому разъему подключения, расположенному под панелью приборов. При обнаружении неисправности электронный блок управления включает сигнальную лампочку на приборном щитке и сохраняет код неисправности в памяти.
Считывание кодов неисправности системы OBD-II
Для считывания кодов неисправности системы OBD-II используйте специальный сканер, который необходимо подключить к диагностическому разъему подключения. Если сканера нет, необходимо обратиться к специалистам.
Очистка кодов неисправности системы OBD-II
Для очистки кодов неисправности системы OBD-II необходимо использовать специальный сканер.
Варианты замены
Кроме предусмотренного заводской комплектацией калужского датчика 19.3828, можно установить на 406-й двигатель «Волги» ГАЗ-3110 детали других производителей. Автолюбители различают их не по цифрам маркировки, а по цвету пластмассы на клеммном разъеме, поскольку разные заводы используют отличающиеся цвета. Так штатный калужский 19.3828 имеет хвостовик черного цвета. Кроме него встречаются фирменные изделия Bosch, а также:
- РИКОР 40.5226 с розовым хвостовиком, выпускает Арзамасский завод;
- FENOX 19.3828000 белорусского производства (г. Минск);
- LUZAR LS 0306 406-3851010 (Луганский завод авторадиаторов).
Отзывы владельцев на форумах показывают, что качество поставляемых в запчасти деталей крайне нестабильно. Два одинаковых датчика от одного производителя могут при замере демонстрировать совершенно разные характеристики.
Случай третий
Вы решили помыть свое авто. Выгнали его на лужайку и помыли, не открывая капота. Завели и обнаружили, что двигатель «троит». Как же так, ведь его вы не мыли!
Все очень просто. У «Волги» в месте посадки задней части капота на резиновое уплотнение зачастую имеются неплотности, и вода при мойке попадает прямо на электромагнитную форсунку четвертого цилиндра.
Во всех случаях попадания воды на контакты, соединения, приборы надо сушить, проветривать, применять современные вытеснители влаги и, естественно, капитально устранить все возможные попадания влаги на электросистему. Устраивать генеральную мойку двигателя и подкапотного пространства тоже надо умеючи. Лучше посоветоваться на СТО.
И последнее, что надо знать владельцам «406-го». Этот двигатель требователен к качеству свечей зажигания. Избегайте покупать так называемые «импортные» на рынках, в подворотнях, как бы ни была соблазнительна цена и упаковка. Если нет средств, чтобы купить импортные свечи у настоящих дилеров, купите лучше отечественные. А перед установкой на двигатель проверьте все на работу под давлением на СТО.
