Камера тормозная ЗиЛ, МАЗ, КамАЗ, КрАЗ

Тормозные камеры торговой марки «АВТОМАГНАТ»: мембранные и c пружинным энергоаккумулятором. Камера тормозная мембранная предназначена для приведения в действие тормозных механизмов передних колес автомобиля при включении рабочей тормозной системы. Камера тормозная с пружинным энергоаккумулятором приводит в действие тормозные механизмы колес заднего и среднего мостов при включении рабочей, стояночной и запасной тормозной систем.

№
Артикул
Аналог
Наименование
Вес, кг
1
Тип 16
100-3519010-01
Тормозная камера ЗиЛ, МАЗ, ПАЗ, ЛАЗ
3,50
2
Тип 20/Тип 20N
100-351911018.3519110
Тормозная камера Зил, КамАЗ, МАЗ, КрАЗШпилька 16/12 мм
3,50
3
Тип 24
100-351921024.3519010-10
Тормозная камера ЗиЛ, КамАЗ, МАЗ, КрАЗ
3,85
4
Тип 24 BPW
4231069000
Тормозная камера T24 BPW (шток 240 мм)
4,00
5
Тип 30
100-351931030.3519010-30
Тормозная камера МАЗ, КрАЗ, прицепы, полуприцепы
4,50
6
Тип 20/20
100-3519100-1020.3519100-0125.3519101

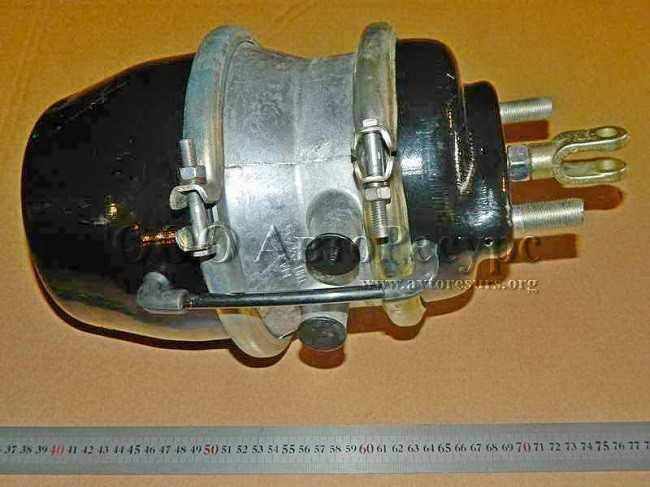

Тормозная камера с энергоаккумулятором КамАЗ, прицепы НефАЗ, СЗАП
9,00
7
Тип 20/24
—

Тормозная камера с энергоаккумулятором КамАЗ, прицепы НефАЗ, СЗАП («матрёшка»)
8,25
8
Тип 24/20
661-3519200
Тормозная камера с пружинным энергоаккумулятором КамАЗ («матрёшка»)
9,25

9
Тип 24/24
100-351920024.3519200-01
Тормозная камера с энергоаккумулятором ЗиЛ, КамАЗ, МАЗ, КрАЗ
9,40

10
Тип 30/24
25-3519301-6030.35192006520-3519500
Тормозная камера с энергоаккумулятором КамАЗ 6520, МАЗ, КрАЗ, ЛАЗ, КЗКТ, МЗКТ, НефАЗ
12,0

11
Тип 30/30
100-351930030.3519300
Тормозная камера с энергоаккумулятором МАЗ, КамАЗ, КрАЗ, троллейбусы ЗИУ, г. Энгельс, КЗКТ, МЗКТ, НефАЗ
12,0

12
Тип 12/30
12-3519110-01
Тормозная камера ЛиАЗ с энергоаккумулятором
11,0

13
Тип 16/24

WB 9253840100

K026896N00

Энергоаккумулятор 16/24 дисковый тормоз /MB/ Schmitz/ SAF
9,50

14
100-3519238
100-3519238
Вилка (сцепка) энергоаккумулятора в сборе
0,10

Цифра в обозначении типа камеры указывает активную площадь мембраны (диафрагмы) камеры в квадратных дюймах при нормальном ходе штока тормозной камеры.

Основная информация

Главной задачей системы торможения является деформация скорости передвижения транспортного средства при помощи водителя или же электро-руководства. Вторичной задачей является задержка машины в неподвижном состоянии во время стоянок или кратких остановок. Противоположная сила остановки может образовываться самим двигателем от транспортного средства, механизмом, который отвечает за остановку колёс авто, электронным или гидравлическим замедляющим тормозом (обычно он находиться в самой трансмиссии). Для функционирования всех вышеперечисленных функций на транспортное средство устанавливают различные типы. На автомобили марки Камаз 5320 и 4310 устанавливаются сразу несколько тормозных систем. Следственно возникает вопрос, сколько же и всего?

1. Рабочий тип. Данный вириант можно применять абсолютно на любой скорости транспортного средства в целях резкой остановки или же просто для снижения скорости. Также стоит упомянуть, что рабочий типа начинает свое действие сазу же после нажатия на педаль “тормоз”. Этот тип считается самым эффективным по сравнению с остальными типами.
2. Запасной тип. Является вторым вариантом для экстренных случаев, когда основной тормозной блок отказывается работать.Запасные типы бывают двух вариаций: автономный тип и тип, который используется как функция.
3. Стояночный тип. Является необходимой для удержания машины на протяжении определённого времени на месте. А значит, что с помощью стояночного типа исключается вариант с передвижением автом без ведома владельца.
4. Вспомогательная. Вспомогательный тип используется на транспортах для передвижения, которым свойственна повышенная нагрузка на мост, для остановки на крутых спусках. Довольно часто происходит так, что функции этой системы остановки выполняются двигателем, на котором трубопровод перекрывается при помощи заслонки.

Также автомобили Камаз 5320 и 4310 оснащаются аварийной растормаживающей системой на стояночный тип тормозов, приводом тормозов прицепа, аварийной сигнализацией о функционировании системы торможения и системой контроля.

Камазовская система торможения ЗИЛ 130 оснащается такими основными механизмами и аппаратами:

• Ресиверы;
• Компрессор;
• Пневматические цилиндры;
• Тормозной механизм;
• Тормозной кран;
• Четырехконтурный защитный клапан;
• Регулировочный рычаг;
• Распределитель влаги;
• Датчики;
• Клапаны;
• Регулятор давления;
• Механизм вспомогательной системы торможения;
• Автоматический регулятор сил торможения.

В чём заключается принцип действия?

Давайте рассмотрим принцип действия камазовской тормозящей системы ЗИЛ 130 на примере гидравлического рабочего блока. Во время натиска на педаль тормоза нагрузка переноситься на уилитель, который в свою очередь сосздает дополнительное давление на основной цилиндр. Поршни основного цилиндра собирают всю лишнюю жидкость в цилиндрах авто-колёс при помощи трубопровода. Поршень основного цилиндра собирает всю жидкость в цилиндрах автомобильных колёс с помощью трубопроводов. Причём в этот же момент поток жидкости переходит в привод. Благодаря поршням цилиндров автомобильных колёс происходит перемещение тормозящих колодок к дискам, или как их ещё называют барабанам.

После нажатия на педаль тормоза активируется давление жидкости, что как правило запускает механизм остановки и заставляет автомобиль остановиться образованием сил торможения контактируя с покрытием дороги. Причём чем больше будет давление на саму педаль, тем лучше и быстрее произойдёт остановка автомобильных колёс. Давление жидкости в момент остановки может достигать от десяти до пятнадцати мегапаскалей.

В момент окончания остановки педаль тормоза содействует с возвратной пружиной и в итоге педаль стает в неактивное положение. Также в обратное расположение переходит поршень основного цилиндра. Большинство частей пружин отходят от барабанов с помощью колодок. В это же время тормозная жидкость перетекает в главный цилиндр из цилиндра авто-колёс. Таким образом, проходит понижение давления камазовской системы торможения ЗИЛ 130. Эффективность камазовской системы торможения сильно увеличивается благодаря использованию устройств безопасности транспортного средства.

Описание тормозов КамАЗ

Каждый автомобиль, выпускаемый Камским заводом, имеет на своём борту четыре разновидности тормозного оборудования.

• Главный тормоз;
• Резервный тормоз;
• Остановочный тормоз;
• Вспомогательный тормоз.

Эти виды оборудования справляются с задачей, не нуждаясь во взаимопомощи, в итоге, показатель выполненной работы достигает результативности. Если автоматическое торможение сопровождается выбросом воздушных масс из профиля, машина имеет в наличии механизм экстренной разблокировки. Принцип применения устройства – возобновить работу. Так же установлены следящие и сигнализирующие датчики состояния и работоспособности.

Главный тормоз снижает скоростной режим КамАЗ, вплоть до полной остановки. Устройства, останавливающие транспорт, расположены на шести колёсах машины. Принцип работы привода базируется на воздухе, находящемся под давлением. Агрегат оборудован двумя контурами, действие которых распространяется на носовую и кормовую оси по отдельности.

Активация главного механизма остановки происходит посредством ножного рычага, транспортирующего силовое воздействие на тормозной вентиль. Камеры тормоза – преобразователи силы давления воздушных масс в перемещение колодок тормоза.

Резервный гаситель движения снижает скоростной режим и останавливает машину, тогда, когда отказали главные тормоза, либо не до конца выполняется функция главным устройством.

Остановочная система заставляет автомобиль оставаться неподвижным на ровной поверхности, без вмешательства пилота. Особенность остановочного механизма, исполнение в паре с резервным тормозом. Срабатывание актуально после перевода рычага в необходимом положении.

Стояночный и вспомогательный тормоза КамАЗ:

Из сказанного выше видно, что на КамАЗ для главного, резервного и остановочного гасителей движения, базирующихся на корме, применяемые методы остановки едины. Что касается резервного и остановочного гасителя, единый у них — пневматический движитель.

Дополнительный гаситель движения работает на снижение степени нагрева оборудования, главного устройства снижения скорости. Сюда относится глушитель силовой установки, переключающий выпускной коллектор, и отключающий ввод топливной смеси.

Экстренная разблокировка расклинивает колодки, если они сработали автоматом и остановили машину. Привод экстренной остановки двойной, срабатывает как за счёт пневматики, так и за счет механических винтов. Сделано это с целью разблокировать энергетические аккумуляторы в автоматическом или ручном режиме.

Энергоаккумулятор МАЗ устройство и функции

Большинство грузовых автомобилей, в том числе МАЗ и КАМАЗ, оснащены тормозной системой, работающей от пневмопривода. Работа агрегатов обеспечивается за счет создания усилия в тормозной камере. В результате колодки в барабане разжимаются. Но такой вариант подходит только для рабочих тормозов, которые используются при движении с включенным мотором. Для функционирования запасной и стояночной систем торможения требуется пружинный энергоаккумулятор МАЗ.

В данной статье мы расскажем вам об особенности работы, устройстве, а также функциях агрегатов.

Принцип работы энергоаккумулятора МАЗ

Современное устройство запасает энергию, которая требуется для работы автомобильных тормозов при отсутствии источника сжатого воздуха, то есть при остановке мотора и компрессора. Десятки тысяч порно видео на порно 365 позволят тебе хорошенько вздрочнуть на качественное порно. http://porno365.plus/categories

В прочном энергоаккумулятора КАМАЗ МАЗ есть небольшая сжатая пружина, в которой происходит накопление энергии.

При необходимости она максимально разжимается, заставляя работать механизмы тормоза в колесах. Сначала пружина сжимается за счет силы воздуха, поставляемого пневмосистемой.

В случае использования ручного тормоза пружина создает небольшое усилие, удерживающее колодки на барабане.

При возникновении неисправностей энергоаккумулятор МАЗ способен обеспечить торможение в аварийном режиме.

Энергоаккумулятор МАЗ – устройство и функции

Пружинно-пневматический агрегат состоит из:

• Цилиндрического корпуса из прочного металла;
• Мощной витой пружины;
• Поршня в форме цилиндра с толкателем;
• Винта растормаживания и небольшой гайки.

В специальных камерах энергоаккумулятора МАЗ имеются штуцеры. Устройство устанавливается на тормозную камеру таким образом, чтобы толкатель поршня оказался напротив отверстия в камере. Для эффективного выпуска воздуха в момент сжатия пружины предусмотрена дренажная трубка.

Тип механизма обозначается дробным числом, где первая цифра указывает на величину эффективной площади мембраны в тормозной камере. Например, энергоаккумулятор МАЗ 24.

Чаще всего встречаются такие неисправности системы, как повреждение корпуса, износ диафрагмы и обрыв ботов крышки. Необходимо регулярно осматривать механизмы на предмет поломок и при необходимости ремонтировать либо заменять детали.

Стоимость восстановления машины с неисправностями в тормозной системы, значительно выше, чем цена энергоаккумулятора МАЗ.

Вопросы обслуживания, ремонта и замены энергоаккумулятора

Энергоаккумуляторы требуют минимального внимания при ТО — достаточно осматривать их на предмет наличия повреждений и проверять их работу в соответствии с прописанным регламентом. Также необходимо периодически осуществлять регулировку привода колесных тормозных механизмов в соответствии с указаниями инструкции по эксплуатации и обслуживанию автомобиля.

При износе деталей энергоаккумулятора — мембраны или поршня, уплотнителей и т.д. — необходимо выполнить их полную замену (обычно эти детали продаются в составе ремонтных комплектов). О необходимости ремонта могут говорить ухудшение работы тормозов и наличие утечек сжатого воздуха

Для ремонта агрегат необходимо демонтировать и разобрать, при этом следует соблюдать меры предосторожности, так как сжатая пружина может нанести серьезную травму

Ремонт и сборка ЭА выполняются в соответствии с рекомендациями производителя по порядку работ, по используемым смазочным материалам и т.д. Сборка осуществляется с применением специального приспособления, которое выполняет безопасное сжатие пружины ЭА. Проводить ремонт без данного инструмента не рекомендуется, так как это затрудняет работы и просто-напросто опасно.

При своевременном ТО и ремонте энергоаккумулятор будет долгие годы надежно функционировать, обеспечивая безопасность и комфорт грузовика или автобуса.

Источник

Частичная настройка тормоза КамАЗ

Частичная регулировка тормозов на КамАЗе выполняется по мере необходимости. Цель проведения настроек, добиться нужного расстояния от поверхности накладки до барабана.

Первоочередной признак, сигнализирующий о времени подвести настройки механизмов КамАЗ, это размер выходящих рычагов камер тормоза. Значение, считающееся нормой давления на ножной рычаг – 20 миллиметров.

Нужный размер выставляют, используя червяк рычага настройки. Манипуляции — на холодном механизме, тормоз остановки переводят в положение «отключен», болт фиксации откручивают на 2-3 оборота, потом снова затягивают. Значение вывода штоков камер на колесных парах настраивают одинаково, иначе возникнет не равнозначное усилие при торможении.

Регулировка тормоза КамАЗ:

Тормозная камера автомобиля КамАЗ-4310

Тормозные камеры передних тормозных механизмов типа 24, цифра указывает на величину активной площади диафрагмы в квадратных дюймах. Камера состоит из корпуса 8 (рис.151) с крышкой 2, диафрагмы 3 с опорным диском 4 и штоком 7, возвратной пружины 5. Диафрагма зажата между корпусом и крышкой хомутом 6. При подаче сжатого воздуха через штуцер 1 диафрагма прогибается, воздействует на диск 4 и перемещает шток 7, который поворачивает регулировочный рычаг тормозного механизма.

Рис. 151. Тормозная камера передних колес автомобиля КамАЗ-4310: 1 — штуцер; 2 — крышка; 3 — диафрагма; 4 — опорный диск; 5 — пружина; 6 — хомут; 7 — шток; 8 -корпус;. 9 — кольцо; 10 — контргайка; 11 — вилка; 12 — болт; 13 — фланец.

Тормозные камеры колес задней тележки типа 24/24 с пружинными энергоаккумуляторами (рис.152) используются при включении рабочей стояночной и запасной тормозных систем. Основные детали этой камеры: корпус 1, фланец 9, диафрагма 10 с опорным диском 11, штоком 12 и пружиной 13.

При торможении рабочим тормозом сжатый воздух от тормозного крана подастся в полость под диафрагмой 10. Диафрагма воздействует на шток 12, который приводит в действие тормозные механизмы колес. При выпуске воздуха детали возвращаются в исходное положение пружиной 13.

Рис. 152.Тормозная камера с пружинным энергоаккумулятором: а — устройство; б — отторможеное положение; в -положение при торможении рабочей тормозной системой; г — положение при торможении запасной тормозной системой; д — положение при механическом растормаживании; 1 — корпус камеры; 2 — толкатель; 3 — поршень; 4 — цилиндр энергоаккумулятора; 5 — силовая пружина; 6 — винт; 7 — дренажная трубка; 8-упорный подшипник; 9 — фланец; 10 -диафрагма; 11 — опорный диск; 12 -шток; 13 — возвратная пружина.

Тормозная камера

Тормозная камера ( рис. 128) представляет собой устройство, которое использует энергию сжатого воздуха для выполнения механической работы — поворота разжимного кулака и прижатия тормозных колодок к барабану.
 

Двухсекционный тормозной кран.

Тормозные камеры ( рис. 109) передних и задних колес, а также разных автобусов принципиально одинаковы и отличаются только по размерам.
 

Механизм ручного тормозя МАЗ-200.

Тормозные камеры ( см. рис. 127) на автомобилях МАЗ-200 крепятся на кронштейнах мостов каждого колеса.
 

Технические характеристики камер приема-запуска.

Тормозная камера представляет собой трубу, которая с помощью фланцев присоединяется к камере погрузки ( разгрузки) или к транспортному трубопроводу. В тормозной камере монтируется головная часть толкателя, оборудованного тремя рычагами-захватами / /, которые сцепляются с буфером состава. На головной части толкателя укреплена манжета 6 с тремя роликами 8, опирающимися на внутреннюю поверхность тормозной камеры. К хвостовой части толкателя присоединен гидроагрегат 2 с роликами для перемещения по направляющим цепного привода.
 

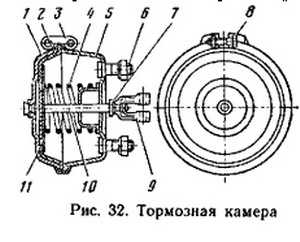

Тормозная камера состоит из корпуса и крышки, между которыми болтами зажата эластичная диафрагма. Соединенный с тормозным рычагом шток входит в корпус камеры, где присоединяется к диафрагме. Между диафрагмой и дном корпуса на штоке посажена возвратная пружина.
 

Тормозная камера с пружинным экергоаккумулятором типа 24 / 20 предназначена для приведения в действие рабочего тормоза при подаче сжатого воздуха и для приведения в действие стояночного или запасного тормоза при выпуске или отсутствии сжатого воздуха в системе.
 

Камера приема-запуска.

Тормозная камера представляет собой трубу, состоящую из передней, средней и задней катушек. Передняя и средняя катушки соединены между собой фланцами, средняя и задняя — специальным быстроразъемным замком 5, позволяющим быстро разъединять ( присоединять) и отводить заднюю катушку, что необходимо при техническом обслуживании и ремонте тормоза-захвата.
 

Тормозные камеры просты по устройству, имеют высокий КПД, герметичны; основным их недостатком является непостоянство усилия на штоке ( особенно в конце хода и при больших ходах), в связи с тем что часть усилия расходуется на деформацию материала диафрагмы и корпуса камеры. Поэтому ход штока фланцевых пневмокамер ограничен, и его необходимо постоянно регулировать по мере изнашивания фрикционных накладок тормоза.
 

Тормозная камера предназначена для включения тормоза. Она прикреплена болтами к кронштейну около тормозного диска и состоит из корпуса с крышкой, между которыми зажата гибкая резинотканевая диафрагма. В корпусе установлен шток, на одном конце которого имеется шайба, упирающаяся в диафрагму, а на втором — соединительная вилка. На штоке между шайбой и корпусом камеры находятся отжимные пружины. Для подвода воздуха от тормозного крана к штуцеру крышки камеры присоединена трубка.
 

Кран стояночного тор — ханизмы с ограниченной силой.| Тормозная камера в сборе с рычагом привода разжимного кулака.

Тормозные камеры приводят в действие тормозные механизмы колес, передавая давление сжатого воздуха на валы разжимных кулаков, которые, раздвигая колодки, производят торможение. Тормозная камера ( рис. 19.13) для тормозных механизмов передних колес крепится болтами на специальном кронштейне и соединена шарнирно штоком 4 с привода разжимного кулака. В нерабочем состоянии диафрагма находится в крайнем левом положении под действием двух пружин, помещенных в корпусе.
 

Как выполнить замену самостоятельно

Чтобы переустановить «энергач», необходимо пошагово следовать инструкции по установке агрегата.

Пару советов по сборке устройства:

операцию нужно осуществлять без пыли, металлической стружки и прочих примесей; использование специальной смазки для трущихся деталей продлит работоспособность; с резиновыми прокладками и уплотнителями при сборке стоит обращаться аккуратно, чтобы не повредить их; очень важно соблюдать инструкцию по установке. В некоторых случаях может потребоваться заглушить «энергач»

Для этого:

В некоторых случаях может потребоваться заглушить «энергач». Для этого:

подготовьте инструмент, выберите удобную одежду, поскольку работы производятся без съема устройства, прямо под машиной; осторожно открутите подающие воздух шланги, зажмите их; вставьте растормаживающий болт в пазы, сверху закрутите гайку до упора

Назначение энергоаккумулятора

Большинство современных грузовых автомобилей и автобусов несут на своем борту пневматическую тормозную систему — она, в отличие от тормозной системы с жидкостным приводом, для тяжелых транспортных средств более надежна и удобна. Привод колесных тормозных механизмов в данной системе осуществляется с помощью сжатого воздуха, поступающего в тормозные камеры (ТК). Однако ТК могут работать только при запущенном двигателе (и, соответственно, компрессоре), поэтому для привода стояночного тормоза используются специальные компоненты — энергоаккумуляторы (ЭА).

Энергоаккумулятор — пневмомеханический прибор пневматической тормозной системы транспортных средств, запасающий энергию для торможения автомобиля при остановленном двигателе. То есть, ЭА обеспечивают прижим тормозных колодок к тормозным колодкам во время длительных стоянок автомобиля, не требуя подачи сжатого воздуха.

Также ЭА участвуют в работе запасной тормозной системы, обеспечивая нормальную управляемость автомобиля при возникновении неисправностей в основной тормозной системе. Об этом рассказано ниже.

Энергоаккумуляторы играют важную роль в нормальном функционировании тормозной системы и эксплуатации транспортного средства в целом, но при этом имеют довольно простое устройство.
