Структура задней подвески Лада Гранта
Задняя подвеска Лада Гранта состоит из нескольких основных компонентов, каждый из которых играет свою роль в обеспечении комфорта и управляемости автомобиля.
Амортизаторы: основная функция амортизаторов — смягчение колебаний и вибраций задней подвески. Они представляют собой гидравлические элементы, которые поглощают энергию, создаваемую при движении автомобиля по неровностям дороги.
Пружины: пружины задней подвески служат для поддержки и сглаживания вертикальных колебаний автомобиля. Они обеспечивают тягу подвески и помогают сохранять стабильность и устойчивость автомобиля в различных условиях дорожного покрытия.
Подрамник: подрамник задней подвески Лада Гранта представляет собой жесткую конструкцию, к которой крепятся амортизаторы и пружины. Он обеспечивает надежную фиксацию всех компонентов задней подвески и повышает устойчивость автомобиля.
Рычаги: рычаги задней подвески Лада Гранта предназначены для передачи сил и моментов, возникающих между кузовом автомобиля и колесами. Они помогают поддерживать оптимальную геометрию подвески и обеспечивают надежную работу всей системы.
Балка: балка задней подвески Лада Гранта является основным элементом, соединяющим оба задних колеса. Она служит для передачи сил и обеспечения равномерного распределения нагрузки между колесами. Благодаря балке задняя подвеска Лада Гранта становится более устойчивой и позволяет автомобилю лучше справляться с поворотами и изменениями направления движения.
Подшипники и крепежные элементы: эти компоненты задней подвески Лада Гранта обеспечивают надежное соединение всех элементов системы и позволяют им работать в согласованном режиме. Подшипники уменьшают трение и обеспечивают плавность движения, а крепежные элементы гарантируют надежность и прочность всего комплекса.
Все эти компоненты совместно обеспечивают надежность, стабильность и комфорт задней подвески Лада Гранта, делая ее одной из главных составляющих ходовой части автомобиля.
Основные неисправности
Чтобы распознать неисправности ходовой части Лады Гранты, не обязательно обращаться за помощью к специалистам. Неполадки можно легко выявить самостоятельно. Основные неисправности подвески представлены в таблице:
| При движении автомобиля слышен стук подвески | |
| Гидравлические амортизаторы неисправны | Отремонтировать стойки или заменить их |
| Болты, которыми крепится штанга стабилизатора поперечной устойчивости, ослабли. Изношены резиновые подушки растяжки | Затянуть болты и заменить подушки с сильным износом |
| Ненадёжное крепление верхней опоры стойки к кузову | Затянуть гайку крепления опоры |
| Резиновая втулка опоры амортизатора изношена или разрушена | Заменить деталь |
| Сильный износ шарниров рычажной системы подвески, повреждения растяжек или стабилизатора | Заменить изношенные и повреждённые детали |
| Шаровой шарнир рычага сильно изношен | Установить новый шарнир шаровых опор |
| Просела пружина, сломаны витки | Заменить обе пружины |
| Буфер хода штока амортизатора поврежден | Установить новый буфер |
| Дисбаланс управляемых колес | Отбалансировать все колеса |
| Масляные подтёки на стойке | |
| Сальник амортизатора сильно изношен | Поменять сальник или амортизатор |
| Повреждения штока (задиры, износ покрытия из хрома) | Заменить амортизаторы |
| Деформация, повреждение или износ уплотнительного кольца стойки | Заменить кольцо |
| Во время движения штока вверх не хватает сопротивления амортизаторов | |
| Клапан отдачи или перепускной клапан негерметичны | Заменить повреждённые детали или амортизаторы целиком |
| Произошла утечка и не хватает масла | Устранить неисправность и долить масло |
| Задиры на внутренней поверхности цилиндра и поршне | Заменить элементы и поменять масло |
| Повреждена второпластовая втулка | Поменять втулку |
| Загрязнение рабочей жидкости | Заменить масло |
| На стадии сжатия не хватает сопротивления амортизаторов | |
| Клапан сжатия негерметичен | Устранить неисправность либо заменить детали |
| Низкий уровень масла в стойке | Устранить утечку и залить масло |
| Шток или втулка изношены | Заменить повреждённые элементы |
| Жидкость загрязнена | Заменить рабочую жидкость |
| Диски клапана сжатия изношены или деформированы | Замена деталей |
| Подвеска «пробивает» | |
| Износ пружин | Установить новые пружины |
| Амортизатор вышел из строя | Восстановление или установка новых амортизаторов |
| Зазор в шаровых шарнирах слишком большой | |
| Износ шарового шарнира от попадания через негерметичный пыльник грязи | Снять шарнир и установить новый |
| Автомобиль не двигается ровно по прямой | |
| Давление в шинах неравномерное | Выровнять давление во всех шинах |
| Угол установки колес нарушен | Выставить правильный угол |
| Износ и разрушение резиновых элементов на одной из стоек | Демонтировать и установить новые резиновые элементы |
| Жёсткость пружин стоек неодинаковая | Найти и заменить пружину с недостаточной упругостью |
| Шины изношены по-разному | Установить новые шины |
| Нарушена балансировка управляемых колес | Отбалансировать колеса |
| Протектор колес сильно изнашивается | |
| Частые резкие старты с допущением пробуксовки | Избегать агрессивного стиля вождения |
| Использование тормозов с полной блокировкой колес | При торможении стараться не допускать блокировки |
| Угол установки колес неправильный, или автомобиль перегружен | Сделать развал-схождение и не допускать превышения разрешенной нагрузки, которая указана в паспорте автомобиля |
| Шины изнашиваются неодинаково | |
| Вхождение в повороты на большой скорости | На поворотах сбрасывать скорость |
| Изношены шаровые опоры рычагов и резиновые сайлентблоки | Заменить детали |
| Нарушена балансировка колес | Отбалансировать колеса |
Большая часть описанных проблем легко поддается диагностике без необходимости посещения специализированных СТО. Заняться ремонтом можно и своими руками, но после всех манипуляций обязательно нужно сделать развал-схождение колес.
http://1ladagranta.ru/harakteristiki/podveska-ustrojstvo-remont.html
Источник Источник Источник https://lada-avia.ru/drugoe/nezavisimaya-podveska-na-grantu.html
Операции по снятию задней балки с автомобиля Лада Гранта
Снимать заднюю балку необходимо с помощниками, которые будут придерживать и опускать балку задней подвески.
Если после снятия балки предполагается ее разбирать, то предварительно ослабьте затяжку гаек ступиц, так как на балке отсоединенной от кузова это сделать будет сложнее.

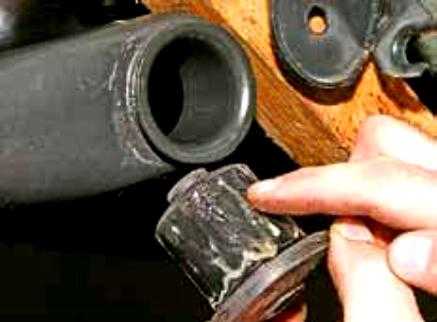

При замене изношенных резинометаллических шарниров рычагов балки задней подвески требуются специальный инструмент и навык, поэтому рекомендуется заменять шарниры в специализированной мастерской.
Вам потребуются: ключ «на 15», два ключа «на 19», специальный ключ «на 10» для отворачивания гаек тормозных трубок.
2. Отсоедините тросы стояночного тормоза от уравнителя, выньте оболочки обоих тросов из кронштейна на кузове, отогните по две скобы крепления каждого троса к кузову и выньте оба троса из кронштейнов крепления балки задней подвески, для удобства доступа к болту крепления балки (см. «Замена троса привода стояночного тормоза ВАЗ 2110 ».
Конструкция ручного тормоза на десятом семействе и Лада Гранта аналогична.)
3. Отсоедините серьгу упругого рычага привода регулятора давления Лада Гранта от кронштейна.
Примечание
Завод-изготовитель рекомендует снимать балку вместе с кронштейнами, отвернув по три гайки их крепления. Однако после длительной эксплуатации проржавевшие шпильки могут сломаться. Если гайки на шпильках не откручиваются, то лучше снимать балку, отсоединив ее от кронштейнов, которые останутся на кузове.
6. Установите балку задней подвески в порядке, обратном снятию.
Окончательно затяните гайки болтов крепления балки и крепления колес на автомобиле, стоящем на земле. После установки прокачайте тормозную систему и отрегулируйте стояночный тормоз.
Подвеска в любом автомобиле, служит для того, чтоб на неровностях дорожного полотна, машина шла максимально ровно, а водитель и пассажиры, практически не чувствовали разных вибраций и толчков. Также, вибрация пагубно влияет и на общее состояние автомобиля. Например, его винтовые соединения могут со временем разбалтываться, а подвижные детали: крышка капота, багажника, двери, будут отвисать, или не плотно закрываться, за счет искривления петель. С каждым годом, конструкция подвески стает более модернизированная, а езда на таких автомобилях — более комфортной. Это очень заметно на зарубежных образцах. Но мы с Вами, рассмотрим отечественный экземпляр — автомобиль Лада Гранта.
Подвеска Лада Гранта, имеет довольно современную конструкцию, далеко ушедшую в развитии, по сравнению с предыдущими моделями ВАЗ. Давайте рассмотрим, какие особенности строения она имеет, и что в ней поменялось за длительные годы.
Перед тем, как разобраться в устройстве подвески, нужно разделить ее на переднюю и заднюю. Они немножко отличаются друг от друга, поэтому мы рассмотрим их отдельно.

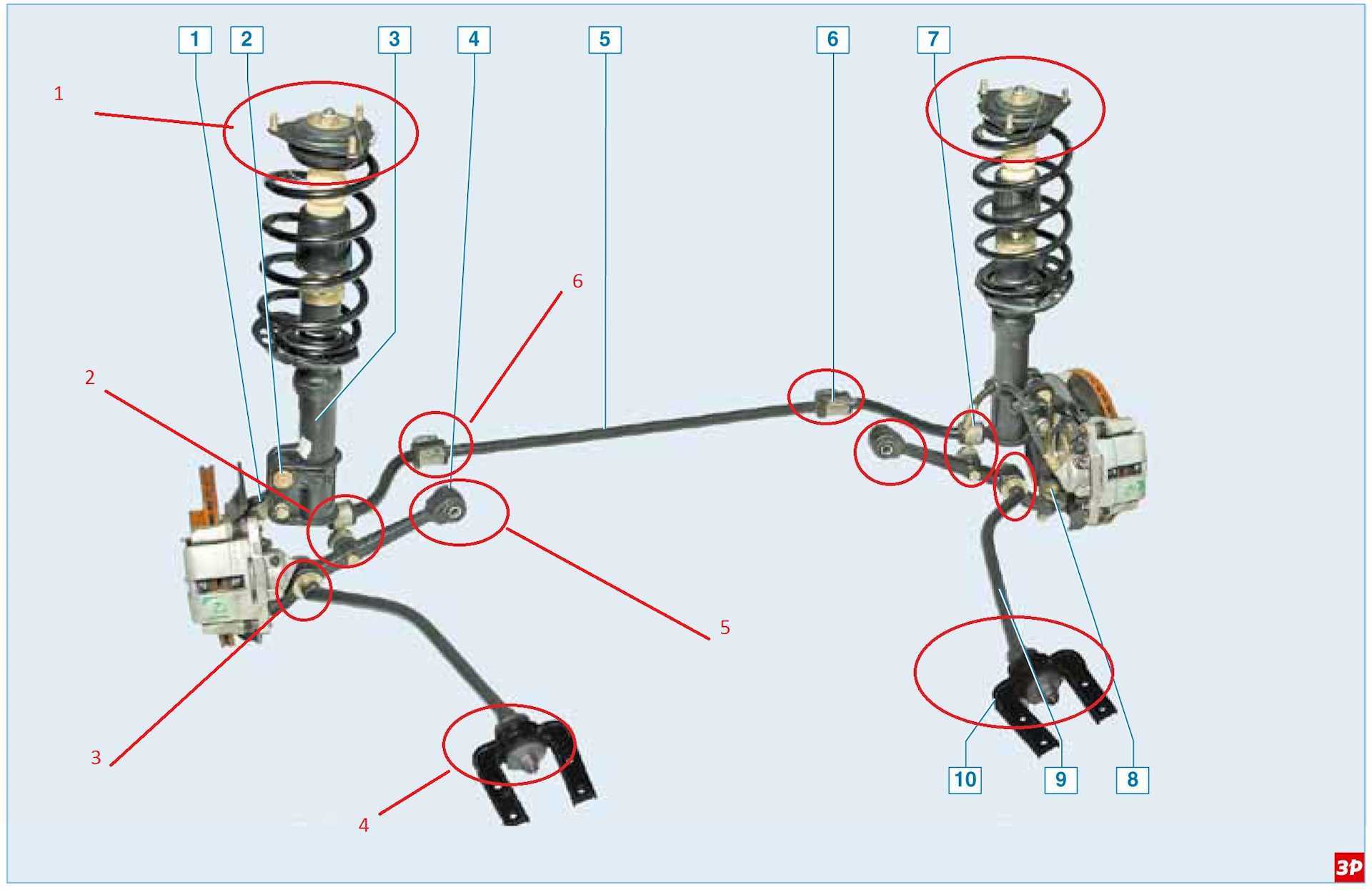

Передняя подвеска, имеет независимую структуру, состоящую из двух телескопически — гидравлических стоек, с амортизационным действием. На каждой стойке, имеется пружина амортизатора.
При попадании в яму любого из колес, второе колесо, расположенное на одной оси, останется в независимом положении. Для того, чтоб при езде по ровной дороге, обе стойки были расположены на одной прямой, между ними устанавливается специальное устройство — стабилизатор.
На внешнем краю стойки, крепится поворотный кулак. На нем, в свою очередь, расположен регулировочный винт, отвечающий за угол развала передних колес.
Вместо старого крепления, в виде плотно вставленного подшипника, на всех автомобилях Лада Гранта, в независимости от типа кузова: седан или лифтбек, устанавливалась стальная втулка, которая была вулканизирована к резиновой опоре. Именно благодаря данному отличию, такая подвеска не издавала постороннего шума, а также, не имела люфта.
На новой подвеске Лады Гранта, в кузове седан и лифтбек, подшипник устанавливался лишь в одном месте — между пружиной, и опорой кузова. Таким образом, весь вес машины, был сосредоточен на нем, и держал его в постоянном сжатом положении. А значит, люфт также отсутствовал, а вместе с ним, и посторонний шум.
Задняя подвеска Гранты, в кузове седан и лифтбек, также одинаковая. Она очень схожая по конструкции, с предыдущими моделями, начиная с ВАЗ 2108, и заканчивая Калиной и Приорой. По сути, принцип работы такой же, как и у передней подвески, с разницей в том, что вместо стабилизатора, устанавливается полужесткая балка. Именно поэтому, ее нельзя назвать независимой. Крепления располагаются также само, как и впереди. Так что, особых отличий передняя подвеска от задней не имеет, но все же, разница между ними есть.
Конструкция задней подвески автомобиля Лада Гранта

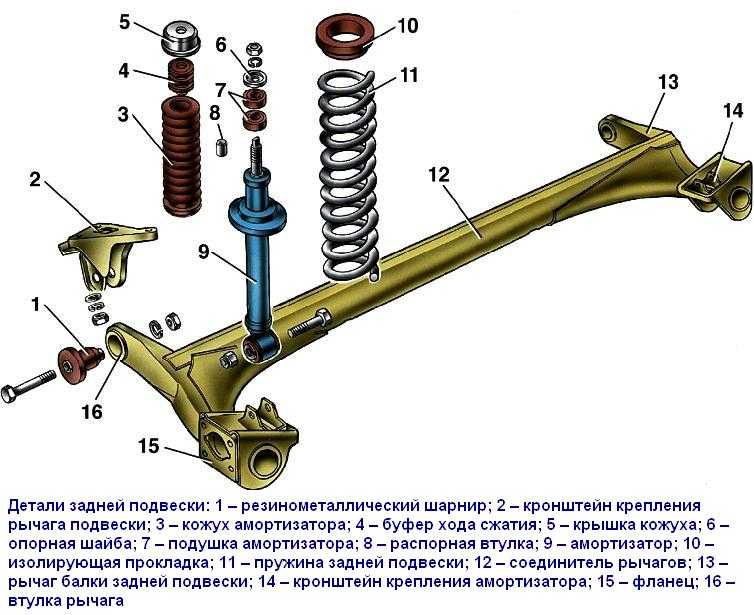

Задняя подвеска автомобиля полунезависимая, выполнена на упругой балке с продольными рычагами, цилиндрическими пружинами и телескопическими амортизаторами двустороннего действия.
Балка задней подвески состоит из двух продольных рычагов, соединенных поперечиной U — образного сечения.
Такое сечение обеспечивает соединителю (поперечине) большую жесткость на изгиб и меньшую — на кручение.
Соединитель позволяет рычагам перемещаться относительно друг друга в небольших пределах. Рычаги выполнены из трубы переменного сечения, — это задает им необходимую жесткость
К заднему концу каждого рычага приварены кронштейны для крепления амортизатора, щита заднего тормозного механизма и оси ступицы колеса.
Спереди рычаги балки закреплены болтами в съемных кронштейнах лонжеронов кузова.
Подвижность рычагов обеспечивается резинометаллическими шарнирами (сайлент-блоками), запрессованными в передние концы рычагов.
Нижняя проушина амортизатора крепится к кронштейну рычага балки. К кузову амортизатор прикреплен штоком с гайкой.
Эластичность верхнего и нижнего соединений амортизатора обеспечивают подушки штока и резинометаллическая втулка, запрессованная в проушину.
Шток амортизатора закрыт гофрированным кожухом, защищающим его от грязи и влаги. При пробоях подвески ход штока амортизатора отграничивается буфером хода сжатия, выполненным из эластичной пластмассы.
Пружина подвески своим нижним витком опирается на опорную чашку (стальную штампованную пластину, приваренную к корпусу амортизатора), а верхним — упирается в кузов через резиновую прокладку.
На фланце рычага балки установлена ось ступицы заднего колеса (она крепится четырьмя болтами).
Ступицу с запрессованным в нее двухрядным роликовым подшипником удерживает на оси специальная гайка. На гайке выполнен кольцевой буртик, который надежно стопорит гайку путем его замятия в проточку оси.
Подшипник ступицы закрытого типа и не требует регулировки и смазки в процессе эксплуатации автомобиля.
Пружины задней подвески делятся на два класса: А — более жесткие, В — менее жесткие.
Пружины класса A маркируются коричневой краской, класса B — синей.
С правой и с левой стороны автомобиля должны устанавливаться пружины одного класса.
В передней и задней подвеске устанавливаются пружины одного класса. В исключительных случаях допускается установка пружин класса B в задней подвеске, если в передней установлены пружины класса A.
Установка пружин класса A на заднюю подвеску не допускается, если в передней установлены пружины класса B.
Проверка состояния подвески
Оценить техническое состояние подвески можно во время движения автомобиля. При движении на небольшой скорости по неровной дороге подвеска должна работать без стуков, скрипов и других посторонних звуков.
После переезда через препятствие автомобиль не должен раскачиваться.
Проверку подвески лучше совместить с проверкой состояния шин и подшипников ступиц колес.
Односторонний износ протектора шины свидетельствует о деформации балки задней подвески.
1. Подготавливаем автомобиль к выполнению работы.
Проверять работоспособность амортизаторов лучше после продолжительной поездки, пока рабочая жидкость в амортизаторах не остыла.
2. Энергично раскачиваем заднюю часть кузова автомобиля в вертикальном направлении.
Если по инерции кузов продолжает совершать колебания (более двух: вверх и вниз), после того как его перестали раскачивать, значит, неисправен один или оба амортизатора.
Чтобы выявить неисправный амортизатор, повторяем проверку, прикладывая усилия сначала с одной стороны автомобиля, а затем с другой.
Такая проверка позволяет выявить только неисправные амортизаторы.
Проверить эффективность гашения колебаний амортизаторами можно только на специальном стенде.
3. Осматриваем амортизаторы подвески — подтекание жидкости из амортизаторов не допускается.
Амортизаторы следует заменять парой, даже если второй амортизатор задней подвески исправен.
4. Визуально проверяем состояние резинометаллических шарниров крепления амортизаторов 1 и рычагов балки заднего моста 2.
Шарниры с односторонним выпучиванием резины, разрывами и трещинами заменяем.
5. Проверяем затяжку гаек крепления деталей подвески, при необходимости подтягиваем их.
6. Осматриваем детали подвески. Деформация и усталостные трещины в деталях подвески не допускаются.
Поврежденные детали заменяем.
Пружины, как и амортизаторы, заменяйте парами.
Моменты затяжки резьбовых соединений задней подвески
Источник статьи: http://autoruk.ru/lada-granta/podveska-lada-granta/zadnyaya-podveska-lada-granta
Последовательность действий при замене передних амортизаторов Лада Гранта своими руками
Подготавливаем набор инструментов, ветошь, жидкость WD – 40, комплект новых стоек, прочие комплектующие для сопутствующего ремонта.
- Помещаем машину в периметр ремонтной зоны, поддомкрачиваем, фиксируем задний ряд колес противооткатными башмаками;
- Снимаем колесо, отсоединяем наконечник рулевой тяги, шаровою опору;
- Ослабляем шток (ключ на «9»), при этом удерживаем основную гайку на «22»;
- Ключ на «13» выкручиваем три гайки крепления верхней опоры;
- С целью минимизации нарушения угла развала – схождения колес, зубилом наносим метку взаимного размещения поворотного кулака и кронштейна;
- Отвинчиваем болты в нижней части крепления (ключ на «17»);
- Извлекаем амортизатор Гранты в сборе;
- Съемником сжимаем пружину на несколько витков.
Проводим замену стоек Гранты, собираем элементы в обратной последовательности. Параллельно проводим дефектовку, заменяем изношенные расходные материалы новыми (пыльники, отбойники). Не забываем посетить СТО, откорректировать развал – схождение. В противном случае покрышки будут быстрее изнашиваться. Мотористы ряда СТО отдают предпочтение замене амортизатора в сборе, в отличие от частичного ремонта. Стоимость услуги на треть меньше цены новой стойки, но никто не гарантирует исправность сопутствующих элементов. В конечном итоге, затраты на покупку расходных материалов увеличатся.
Устройство подвески
Основанием подвески является стойка амортизатора, оснащенная множеством современных новшеств. Ее низ в обязательном порядке прикреплен к поворотному кулаку, используя для данной задачи помощь двух специальных креплений. Их роль играют болты, один из которых имеет в наличии специальный поясок и точно такую же шайбу. Если понадобится отрегулировать угол, с которым происходит развал переднего колеса, необходимо попросту ее повернуть.
На телескопической стойке стоит специальная пружина. Она оснащена пенополиуретановым буфером, отвечающим за ход сжатия. Также к ней присоединяется расположенная вверху стойки опора вместе с подшипником. Ее крепление производится при помощи самостоятельно контактирующих гаек (их три) к чашке брызговика в кузовной части машины. Конструкция, с которой произведена передняя подвеска, была существенно модернизирована в отличие от тех, что раньше использовались в автомобилях отечественной автомобильной промышленности.
Лада Гранта оснащена модернизированной подвеской
Теперь в автомобиль Лада Гранта устанавливается стальная втулка, которая, в свою очередь, закрепляется с использованием метода вулканизации к резиновому массиву опоры. Благодаря этому удалось уменьшить и кое-где удалить люфты и посторонние звуки, проникающие в салон автомобиля. Стоит заметить, что используемый подшипник получил намного больший диаметр и абсолютно другую конструкцию. Теперь он размещается между верхней частью опоры и пружиной. Под весом, который оказывает автомобиль, подшипнику приходится находиться в сжатом положении. Это позволяет вовремя устранять все образовавшиеся зазоры и стуки.
Ремонт задней подвески Лада Гранта
Замена пружин и амортизаторов задней подвески автомобиля
Пружина задней подвески нижним концом опирается на чашку, приваренную к резервуару амортизатора, а верхним через резиновую прокладку на опору, приваренную изнутри к арке колеса
Амортизаторы задней подвески двустороннего действия.
Нижняя проушина амортизатора крепится болтом к кронштейну рычага подвески, а его шток закреплен на верхней опоре пружины подвески через две резиновые подушки
Пружины задней подвески не должны иметь повреждений.
Разрывы, растрескивания и сильная деформация резиновых втулок, подушек и буферов сжатия амортизаторов недопустимы.
Не допускается подтекание жидкости из амортизаторов.
Незначительное «отпотевание» амортизатора в верхней его части при сохранении характеристик не является неисправностью.
Устанавливаем автомобиль на смотровую канаву или подъемник
Откидываем спинку заднего сиденья

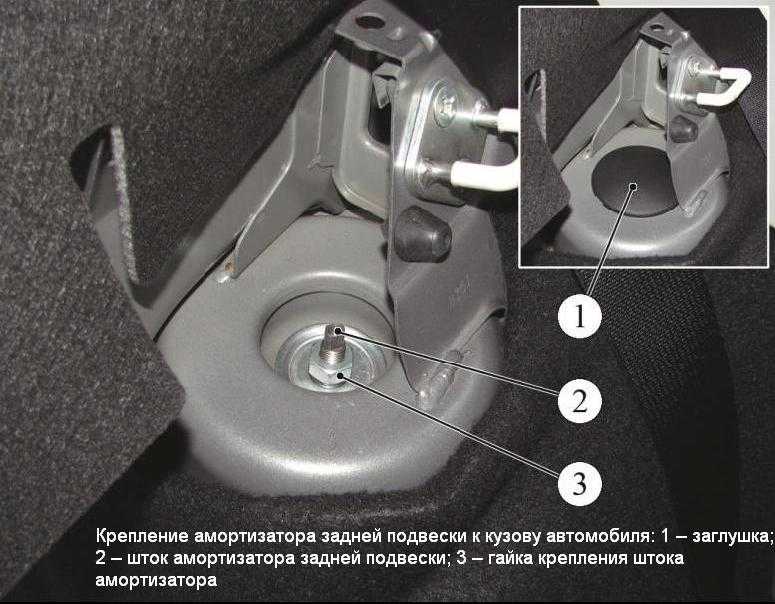

Поддеваем отверткой и снимаем заглушку

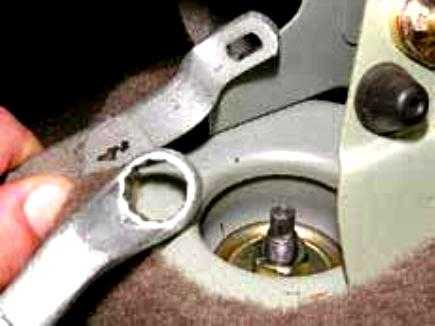

Накидным ключом на 17 откручиваем гайку верхнего крепления амортизатора, при этом удерживая шток от проворачивания специальным ключом или ключом на 7
Ключом на 19 откручиваем гайку болта нижнего крепления амортизатора к балке, удерживая болт от проворачивания
Вынимаем амортизатор вместе с пружиной

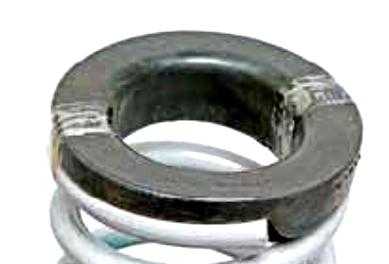

Извлекаем резиновую прокладку пружины
Снимаем пружину с амортизатора

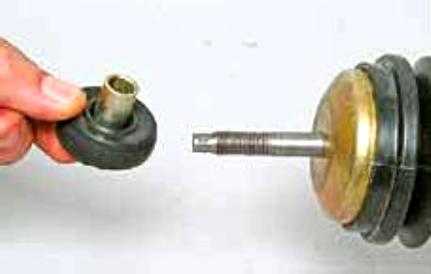

Снимаем распорную втулку с нижней подушкой со штока.
Снимаем чехол с буфером хода сжатия
Вынимаем буфер хода сжатия из чехла
Сборка и установка
Закрепляем верхнюю резиновую прокладку скотчем или изолентой
Надеваем чехол на чашку, при этом гофр чехла должен быть надет на отбортовку чашки
Буфер хода сжатия вставляем в чехол так, чтобы его гофрированная часть была снизу
Конец нижнего витка пружины должен упираться в выступ опоры амортизатора
Амортизатор нужно сориентировать так, чтобы наиболее высокая точка A, рисунок 19, на нижней опорной чашке пружины была обращена в сторону колеса.

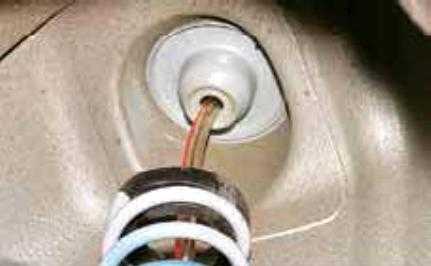

Для облегчения установки, надеваем на конец штока отрезок шланга
Вставляем в отверстие в арке шланг.
Закрепляем нижний конец амортизатора, но гайку не затягиваем.
Опуская автомобиль на колесо или, приподнимая домкратом эту сторону балки, вводим конец штока амортизатора в отверстие в арке.
Устанавливаем на шток амортизатора резиновую подушку, шайбу подушки, пружинную шайбу и заворачиваем гайку. Момент затяжки гайки 31 – 37 Нм (3,1 – 3,7 кгс.м).
Устанавливаем заглушку места крепления штока амортизатора.
Прожимаем заднюю подвеску два – три раза усилием рук.
Затягиваем гайку болта крепления амортизатора к рычагу задней подвески. Момент затяжки гайки 70 – 80 Нм (7 – 8 кгс.м).
Замена сайлент-блока балки задней подвески
Работу проводим на подъемнике или смотровой канаве.
Поднимаем заднюю часть автомобиля.
Чтобы проверить состояние рычагов задней подвески, вставляем монтажную лопатку враспор между кронштейном рычага подвески и головкой рычага и пытаемся сдвинуть рычаг в разных направлениях.
Если рычаг перемещается свободно, без усилий, значит, сильно изношен или поврежден сайлент-блок рычага.
Для замены сайлент-блока снимаем заднее колесо, чтобы было удобнее работать.
Отсоединяем трос стояночного тормоза от балки и кронштейна.
Отсоединяем тормозные шланги от трубопроводов (если заменяем сайлент-блоки на обоих рычагах), при этом тормозные шланги должны остаться на рычагах задней подвески.
Ключом на 19 откручиваем гайку, удерживая таким же ключом, и вынимаем болт
Съемником для подшипников ступиц колес выпрессовываем сайлент-блок в сторону порога.
Болт съемника не подходит, поэтому берем болт диаметром 12 мм
Сайлент-блок выдавливаем в чашку съемника.
Очищаем отверстие под сайлент-блок
Новый сайлент-блок смачиваем мыльным раствором
Запрессовываем сайлент-блок тем же съемником
Выполняем те же операции со вторым рычагом. Далее собираем по пунктам:
Устанавливаем рычаги задней подвески в кронштейны, вставляем болты, устанавливаем на болты пружинные шайбы и заворачиваем, не затягивая гайки.
Подсоединяем тормозные шланги к тормозным трубкам.
Подсоединяем рычаг привода регулятора давления к рычагу задней подвески.
Устанавливаем на место тросы ручника и закрепляем их на рычагах задней подвески.
Выполняем прокачку тормозов.
Устанавливаем задние колеса.
После этого прожимаем заднюю подвеску два – три раза усилием рук.
Затягиваем гайки болтов крепления рычагов задней подвески к кронштейнам. Момент затяжки гаек 68 – 82 Нм (6,8 – 8,2 кгс.м).
Источник
Снятие и установка стабилизатора поперечной устойчивости
Стабилизатор поперечной устойчивости служит для повышения поперечной устойчивости автомобиля при движении и уменьшения углов крена кузова за счет скручивания средней части штанги при перемещении ее концов.
Штанга стабилизатора поперечной устойчивости через стойки с резиновыми и резинометаллическими шарнирами соединяет рычаги передней подвески.
Штанга изготовлена из пружиной стали.
Если обнаруживаем при осмотре автомобиля разрывы и деформацию резиновых подушек, их необходимо заменить.
Устанавливаем автомобиль на смотровую яму или подъемник.
Ключом на 17 откручиваем гайку крепления правой стойки стабилизатора к рычагу передней подвески, удерживая болт ключом на 17
Головкой на 13 откручиваем гайки крепления кронштейна подушки к кузову
Опускаем правую часть стабилизатора и снимаем стойку со штанги стабилизатора
Изношенные подушки снимаются легко, если трудно снять разрезаем подушку ножом и снимаем ее
Тоже, проделываем с другой стороны автомобиля.
Установка стабилизатора
Установить стабилизатор поперечной устойчивости на кузов автомобиля, установить кронштейны подушек, шайбы и завернуть четыре гайки крепления стабилизатора поперечной устойчивости к кузову. Момент затяжки гаек 13 — 16 Нм (1,3 — 1,6 кгс.м).
Совместить отверстия в стойках 5, рисунок 1, стабилизатора и рычагах 8 передней подвески, установить болты 7 крепления стоек стабилизатора к рычагам передней подвески, пружинные шайбы и завернуть, не затягивая, гайки 6 болтов крепления стоек.
Прожать переднюю подвеску два – три раза усилием рук.
Затянуть окончательно гайки болтов крепления стоек стабилизатора к рычагам передней подвески. Момент затяжки гаек 43 — 52 Нм (4,3 — 5,2 кгс.м).
Амортизатор
Данный элемент представляет собой гасящее устройство. Амортизатор служит для уменьшения диапазона колебаний кузова авто. Другими словами, элемент предотвращает самопроизвольную раскачку. Работа амортизатора основана на гидравлическом сопротивлении. Внутри него имеется жидкость определенной вязкости. Она передвигается через специальный клапан. Таким образом устройство гасит резкие удары, сохраняя уязвимые детали подвески. Поэтому амортизатор – это одна из самых ответственных составляющих в ходовой. На наших дорогах данный элемент служит прядка 60-80 тысяч километров. Но этот срок может быть и короче, даже при аккуратной манере езды. Достаточно лишь повредить защитный пыльник, и вся грязь будет скапливаться в уплотнение штока.
Наибольшему износу подвергаются задние амортизаторы, поскольку они имеют гораздо больший ход штока. При быстрой езде по ямам гидравлическая жидкость может попросту закипеть. Это одна из причин, почему амортизатор выходит из строя. Но чаще всего он течет – клапан теряет свою герметичность из-за сильного пробоя или удара. В результате внешняя сторона цилиндра покрывается маслянистой жидкостью. Как определить, что данный элемент вышел из строя? Очень просто – вы будете слышать характерный стук в подвеске «Лады Гранты». Причем он отчетливо заметен в салоне. Снаружи пробитый амортизатор практически не услышать. Этот стук насколько сильный, что перебить его не может даже хорошая музыка. Пробитый амортизатор вы услышите сразу.
Также отметим, что гасящий элемент меняется парно. То есть, в случае пробоя заднего левого меняется и задний правый амортизатор. Что касается передних стоек, они более «живучие». Зачастую они меняются уже в сборе с пружиной, поскольку выходят из строя не раньше чем через 150-200 тысяч километров.
Рулевая рейка авто
Основное регулирование рейки происходит еще на заводе-изготовителе. Необходимо помнить: когда вы начали пользоваться автомобилем, рейку уже нельзя подтянуть самостоятельно. Это происходит из-за того, что специальная пружина со временем практически полностью стирается. Все данные факторы создают в автомобиле множество посторонних звуков, для удаления которых необходимо заменить специальную тарельчатую пружину.
Наиболее благоприятным в этой процедуре является тот факт, что саму рейку можно не деинсталлировать. Но посторонние звуки в автомобиле могут появляться даже в том случае, если рейка и передняя подвеска являются полностью исправными.
Особенности задней подвески
Задняя подвеска Гранты одинакова для седана и лифтбека. Фактически, это та же балка с пружинами и амортизаторами, которая устанавливается на Калину, Самару и Самару 2. Вместо стабилизатора используется балка, а значит, конструкция зависимая. Конструктивно задняя часть системы подрессоривания осталась без изменений. Заглянув под днище, можно увидеть привычную картину – балку, закреплённую в полужестком положении. Крепится она к кузову при помощи шарниров.
На рычагах справа и слева закреплены опорные стойки (пружины с амортизатором). Несмотря на устаревшую схему, полужесткая балка со стойками имеет ряд неоспоримых преимуществ:
- даже максимальная нагрузка фактически никак не влияет на ее поведение, что подтверждает высокий уровень энергоёмкости;
- техническое обслуживание даже по регламенту должно осуществляться раз в 100000 км, но этот срок увеличивается на весь период эксплуатации;
- замена деталей может осуществляться в гаражных условиях даже новичками.
У задней подвески Гранты есть особенность, отличающая ее отПриоры– сзади создан отрицательный развал задних колес в 1°. Сделано это для улучшения курсовой устойчивости автомобиля, но, учитывая конструктивные особенности системы подрессоривания, это решение не способно что-то существенно изменить.
Какова задняя подвеска?
В отличие от подвески передка, задняя подвеска ходовой части Лада Гранта практически лишена нововведений. По-прежнему ее базовым элементом является жесткая балка кручения, как показывает схема. Она крепится к кузову посредством шарниров, а ее качающиеся рычаги снабжены опорными стойками. В роли последних компонентов выступают амортизационные стойки с пружинными элементами.
Если верить отзывам, то эта задняя подвеска позволила автомобилю обзавестись серьезными преференциями перед конкурентами:
- высокой энергоемкостью (отмечается, что степень загрузки не способна оказать весомое негативное влияние на поведение авто);
- повышенной надежностью (ввиду простоты конструктивных аспектов подвески, ремонт ее элементам может понадобиться не чаще периодичности в 100 тыс. км);
- несложным конструктивным решением, что позволяет выполнить ремонт при имении простейшего инструмента и присутствии элементарного опыта у владельца.
В числе несущественных изменений, коснувшихся данной модели и отличающих ее от Приоры, присутствует отрицательный развал колес кормы (-1°). Также следует выделить незначительное плюсовое схождение (0,1°). Данные решения направлены на обеспечение повышенной курсовой устойчивости.
