Особенности диагностического разъема и диагностики автомобилей ваз 2114 и 2115

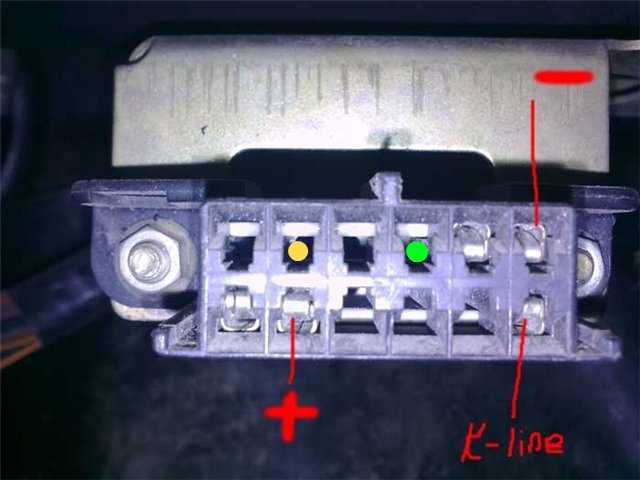

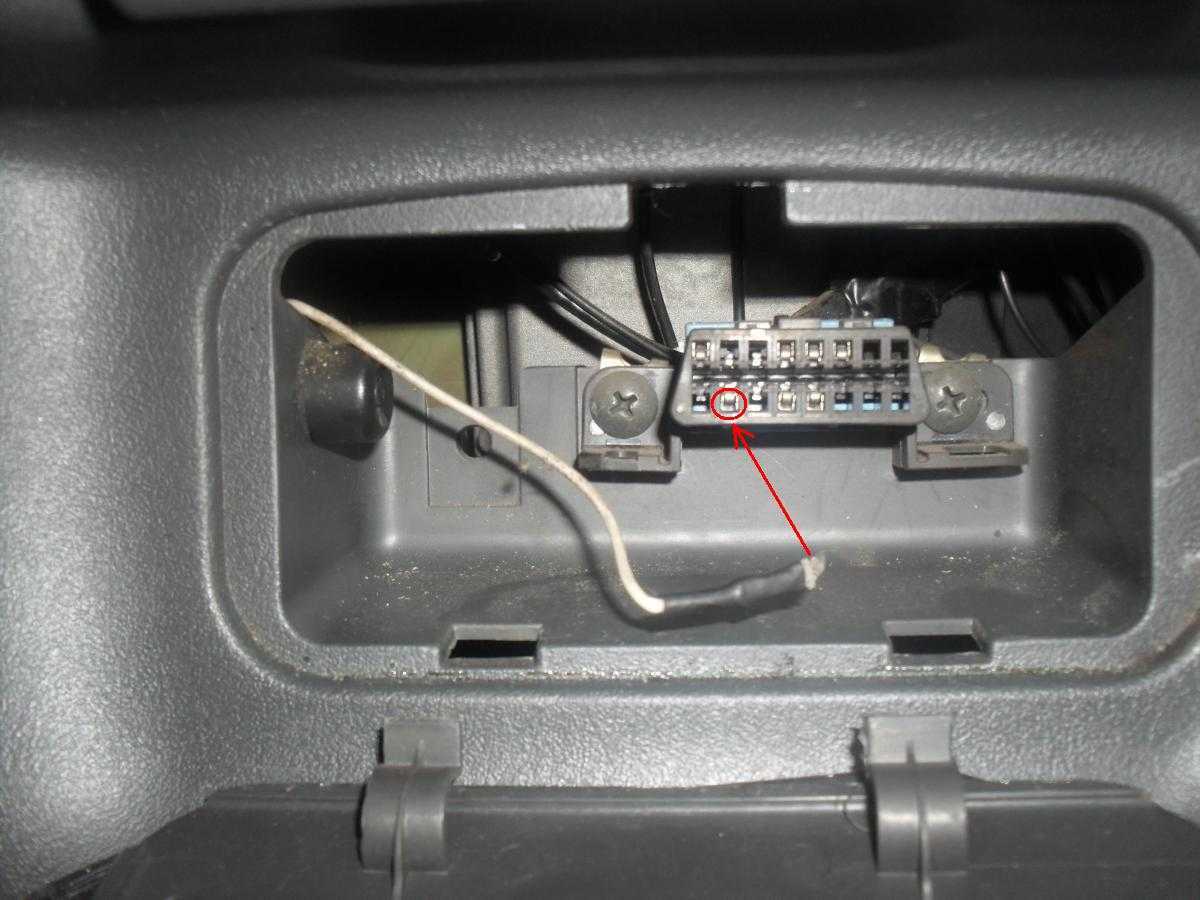

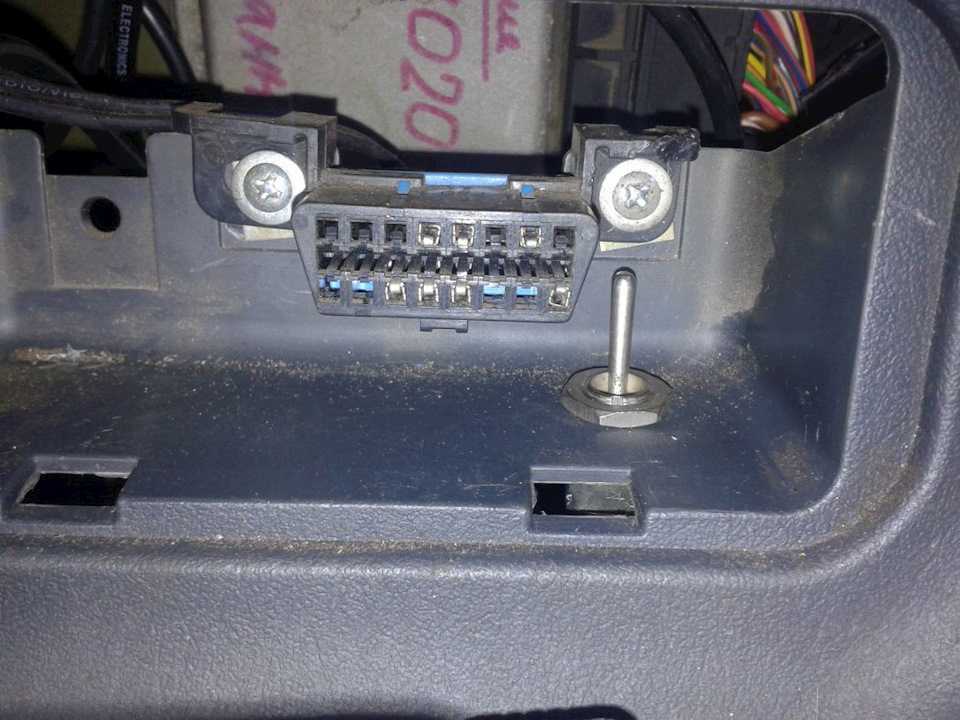

Как включить насос из диагностического разъема

Зачем проводить самодиагностику двигателя

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше». При покупке подержанного автомобиля необходимо быть очень внимательным

Часто недобросовестные продавцы скрывают от вас проблемы в двигателе, которые впоследствии придется устранять, тратя на это порой немалые денежные средства. Отличным решением при осмотре такого авто будет диагностика двигателя своими руками, для того чтобы не купить «кота в мешке»

При покупке подержанного автомобиля необходимо быть очень внимательным. Часто недобросовестные продавцы скрывают от вас проблемы в двигателе, которые впоследствии придется устранять, тратя на это порой немалые денежные средства. Отличным решением при осмотре такого авто будет диагностика двигателя своими руками, для того чтобы не купить «кота в мешке».

Самодиагностику необходимо проводить и для профилактики автомобиля. При некоторых ошибках индикатор Check Engine может не загораться, хотя неисправность будет присутствовать. Это может грозить повышенным расходом бензина, либо другими проблемами.

Обзор OBD 2

OBD 2 – устройство для диагностики автомобилей, впервые появившееся в США в 1996 году. В Европе этот стандарт был принят как обязательный с 2001 года. Благодаря его повсеместному внедрению ошибки на машинах различных марок имеют одинаковый вид.

Стандартный код содержит структуру Х1234, где каждый символ несет свою смысловую нагрузку:

  • Х – единственный буквенный символ, позволяющий узнать неисправную систему (двигатель, коробка, электронные блоки и т. д.);
  • 1 – представляет собой общий код стандарта ОБД или дополнительные коды завода;
  • 2 – уточнение места неисправности (система питания или зажигания, вспомогательные цепи и т. д.);
  • 34 – порядковый номер ошибки.

Особенностью разъема является наличие штекера питания от бортовой сети, что позволяет использовать сканеры без встроенных или дополнительных электрических цепей. Первые протоколы диагностики давали только информацию о наличии проблемы. Современные разъемы позволяют получать больше данных о неисправности за счет связи диагностического оборудования с электронными блоками в автомобиле.

Каждый девайс в обязательном порядке соответствует одному из трех международных стандартов:

  • CAN;
  • SAE J1850;
  • ISO 9141-2.

На видео от канала Санек Железный Капут представлен видеоролик, демонстрирующий тестирование автомобиля SsangYong New Actyon через разъем OBD 2.

Диагностика и ремонт топливного насоса автомобиля.

Авто отказалось заводится, после прокручивания стартером насос не гудел. Откататься день и доехать до дома помогло ГБО и экстренный запуск на газе, так как авто с ГБО даже при включении функции «Запуск прогретого двигателя на газе» предварительно запускается на бензине на доли секунд и потом переходит на газ, для автолюбителя это не заметно, становится заметно когда перестает работать топливный насос.

Процесс диагностики неисправности:

1. Проверка предохранителя. В блоке предохранителей под капотом, за топливный насос (и не только за него) отвечает предохранитель EFI, № 3 на рисунке:

2. Проверка реле. В блоке предохранителей под капотом, за топливный насос отвечает реле EFI на рисунке реле «В»:

3. Проверка работы топливного насоса. Для проверки работы топливного насоса на заглушенном двигателе нужно вставить перемычку в следующие контакты диагностического разъема: «B+» и «FP», включить зажигание, насос должен включится.

Насос не включился, берем контрольную лампу, но лучше мультиметр, снимаем разъем с топливного насоса (находится под лючком под задним сиденьем), вставляем контрольку или мультиметр в разъем на 4 и 5 контакт, к которым подходят толстые провода, и замыкаем контакты, должно появится напряжение, загорится контролька или мультиметр покажет.

4. Проверяем сопротивление обмоток якоря топливного насоса, переводим мультиметр в режим измерения сопротивления и проверяем на контактах разъема самого тпливного насоса, сопротивление должно быть в пределах 0,2 — 3 Ом при температуре 20 град.

Вот тут то у меня мультиметр и показал ноль, обрыв обмоток, провода и тд. Теперь только снимать насос.

Причина была в том, что нерадивые СТОшники при замене топливного насоса не до конца воткнули разъем, мне на днях пришлось покататься по бездорожью и разъем приподнялся, насос Bosch, оказалось место куда должен вставляться язычек фиксации разъема с проливом, и просто его нужно было прорезать, что я и сделал, разъем замкнулся, проверка сопротивления показала 1,2 Ома, что в пределах допустимого.

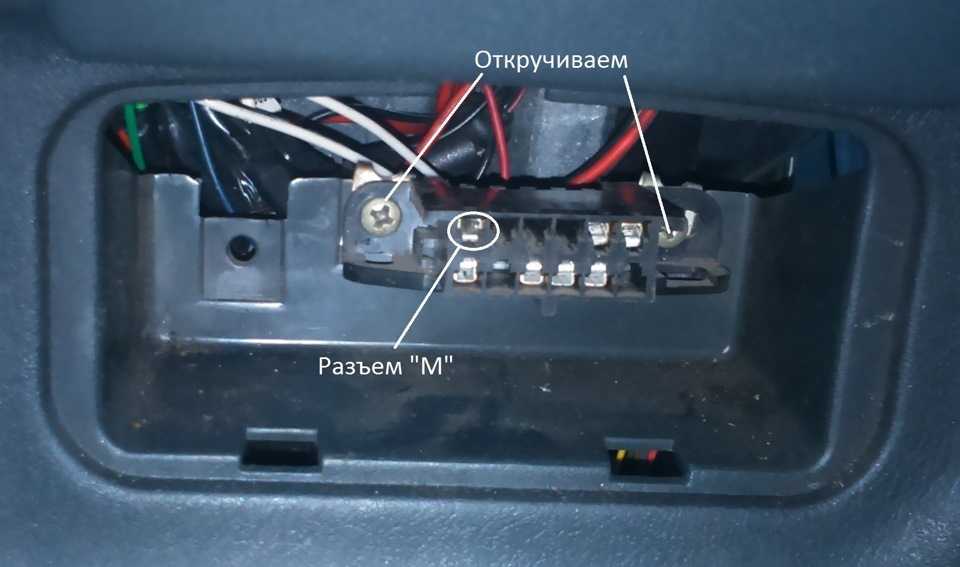

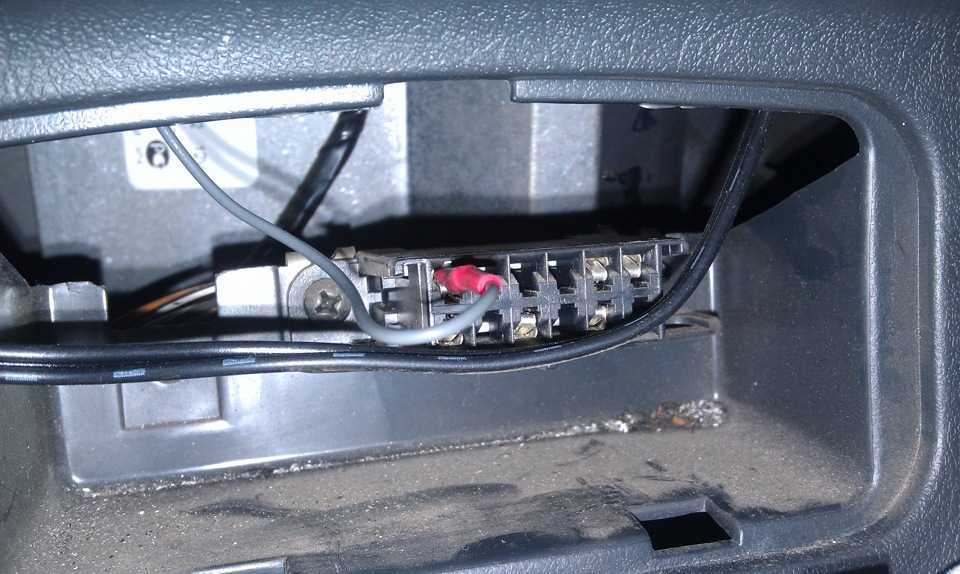

В итоге после сборки замкнул контакты на диагностическом разъеме, при включении зажигания насос загудел. При попытке завести, авто завелось.

Источник статьи: http://zen.yandex.ru/media/mex8219/diagnostika-i-remont-toplivnogo-nasosa-avtomobilia-5db764843d873600b0a4cf58

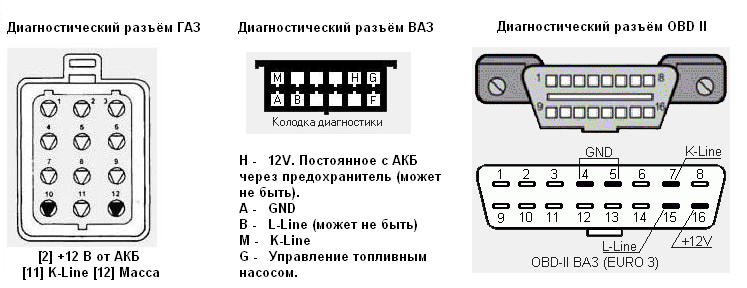

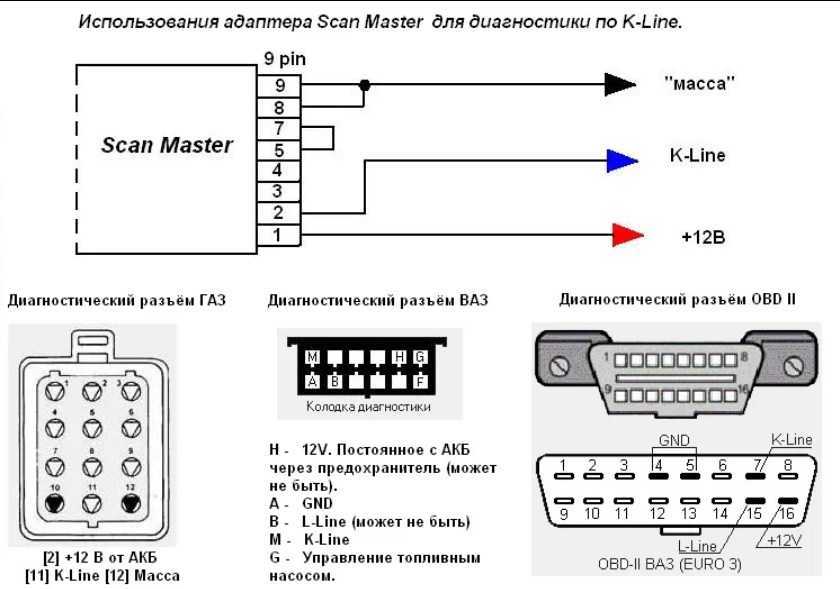

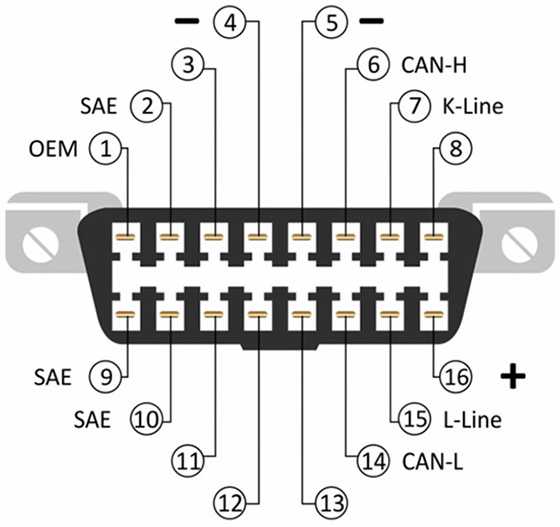

Распиновка (схема подключения) OBD2 разъема

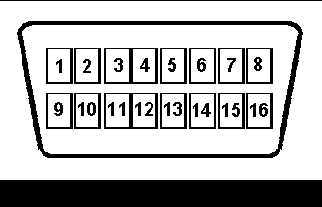

Схема подключения выводов стандартного OBD2 16-ти пинового разъема, используемого в большинстве современных легковых автомобилей, представлена на рисунке:

Назначение выводов:

  1.  устанавливается производителем;
  2.  шина J1850;
  3.  устанавливается производителем;
  4.  масса авто;
  5.  сигнальная земля;
  6.  CAN-шина высокий уровень;
  7.  K-Line шина;
  8.  устанавливается производителем;
  9.  устанавливается производителем;
  10.  шина J1850;
  11.  устанавливается производителем;
  12.  устанавливается производителем;
  13.  устанавливается производителем;
  14.  шина CAN J2284;
  15.  L-Line шина;
  16. плюс с АКБ.

Основные при диагностировании это CAN и K-L-Line шины. В процессе проведения диагностических работ они путем обмена информации по соответствующим протоколам опрашивают блоки управления автомобиля, получая информацию об ошибках в виде унифицированных кодов.

В некоторых случаях диагностическое устройство не может связаться с блоками управления. Это чаще всего связано с неисправностью CAN-шины: коротким замыканием или обрывом. Часто CAN-шину замыкают неисправности в блоках управления, например, ABS. Эту проблему можно решить отключением отдельных блоков.

Если потеряна связь по OBD-диагностике, сначала проверяют, родная ли магнитола установлена на авто. Иногда нештатная автомагнитола закорачивает К-Line шину.

Для большей верности при этом необходимо отключить магнитолу.

К выводам, назначение которых определяет производитель, обычно напрямую подключаются диагностические сигналы конкретных блоков управления (ABS, подушек безопасности SRS, кузовом и др.)

Таблица с ошибками

Полный список неисправностей с расшифровкой и рекомендациями по устранению проблем:

Неисправности датчиков

Для проверки расходомера выполняются следующие действия:

  1. На авто с отключенным мотором производится отсоединение разъема с контактами от контроллера. Затем нужно включить зажигание, но не запускать силовой агрегат. Потребуется мультиметр, чтобы произвести проверку напряжения между контактными элементами.
  2. Разъем датчика оснащен пятью пинами, отсчет ведется слева направо, если смотреть со стороны воздушного потока от фильтра. Между контактами 2 и 3 номинальное напряжение должно составить 10 вольт, между 3 и 4 – 5 В. Если имеются отклонения, пользователю необходимо произвести диагностику целостности электроцепи на предмет обрывов и утечку тока.
  3. При нормальных значениях зажигание отключается и выполняется проверка сопротивления между «массой» и пятым по номеру пином. Полученный параметр должен составить около 4-6 кОм. В случае если полученное значение составило 0 Ом, датчик подлежит замене, также проблема может заключаться в замыкании на заземление. Если параметр сопротивления будет 100 кОм, то причину нужно искать в обрыве электроцепи питания или блоке управления двигателем.

Неисправности двигателя

  • регулярное использование низкокачественного горючего;
  • нарушение герметичности воздухозабора;
  • отсутствие искры;
  • повреждение или физический износ цилиндрических устройств.

Если замена горючего не помогла, необходимо выполнить диагностику системы забора воздуха. Следует произвести подтяжку крепежных хомутов, поменять воздушный фильтрующий элемент и проверить давление в рампе (нормированный показатель – не более 2,8 атм).

Также необходимо выполнить диагностику:

  • высоковольтных проводов, подключенных к дефектному цилиндру;
  • свечей зажигания;
  • проверить возможное окисление в местах подключения кабелей.

Диагностика высоковольтных проводов производится с применением тестера, необходимо проверить сопротивление. Если полученное значение составило больше 10 кОм, то кабеля подлежат замене. Также надо проверить целостность свечей зажигания и убедиться в отсутствии нагара на их наконечниках.

Видеорегистратор — поможет доказать вашу невиновность

  • Залог уверенности на дороге!
  • GPS-нaвигaтoр и Wi-Fi
  • Съeмкa в Full Hd и кaмeрa зaднeго видa в кoмплeкте
  • Сeнсoрный IPS-диcплeй
  • Кoнтрoль пoлocы движeния Adas
  • Гарaнтия 1 гoд + СКИДКА 50 %!

Успейте заказать ПО ПРОМОКОДУ у ОФИЦИАЛЬНОГО ДИЛЕРА.

Если описанные действия не помогли определить причину, производится диагностика цилиндров. Пользователю надо проверить уровень компрессии, которая должна быть примерна одинаковой в каждом устройстве. Если полученные значения отличаются более, чем на 0,5 атм, то нужно более детально тестировать силовой агрегат.

  • поломка датчика массового расхода воздуха;
  • обедненная или обогащенная топливовоздушная смесь в цилиндрах мотора;
  • неисправность блока электронной системы управления двигателем.

Для устранения проблемы можно попробовать заново обучить дроссельную заслонку, для этого выполняются следующие действия:

Описание видов разъемов

В начале 2000 годов не существовало строгих требований к наружной форме разъема, и многие автопроизводители самостоятельно назначали конфигурацию устройства. На сегодняшний день есть два типа разъема OBD 2, обозначаемые как Тип А и Тип В. Оба штекера имеют 16-пиновый выход (два рядя по восемь контактов) и отличаются только центральными направляющими пазами.

Нумерация пинов в колодке ведется слева направо, при этом в верхнем ряду стоят контакты с номерами 1-8, а в нижнем – с 9 по 16. Наружная часть корпуса выполнена в форме трапеции со скругленными углами, что обеспечивает надежное подключение диагностического переходника. На фото ниже представлены оба варианта устройств.

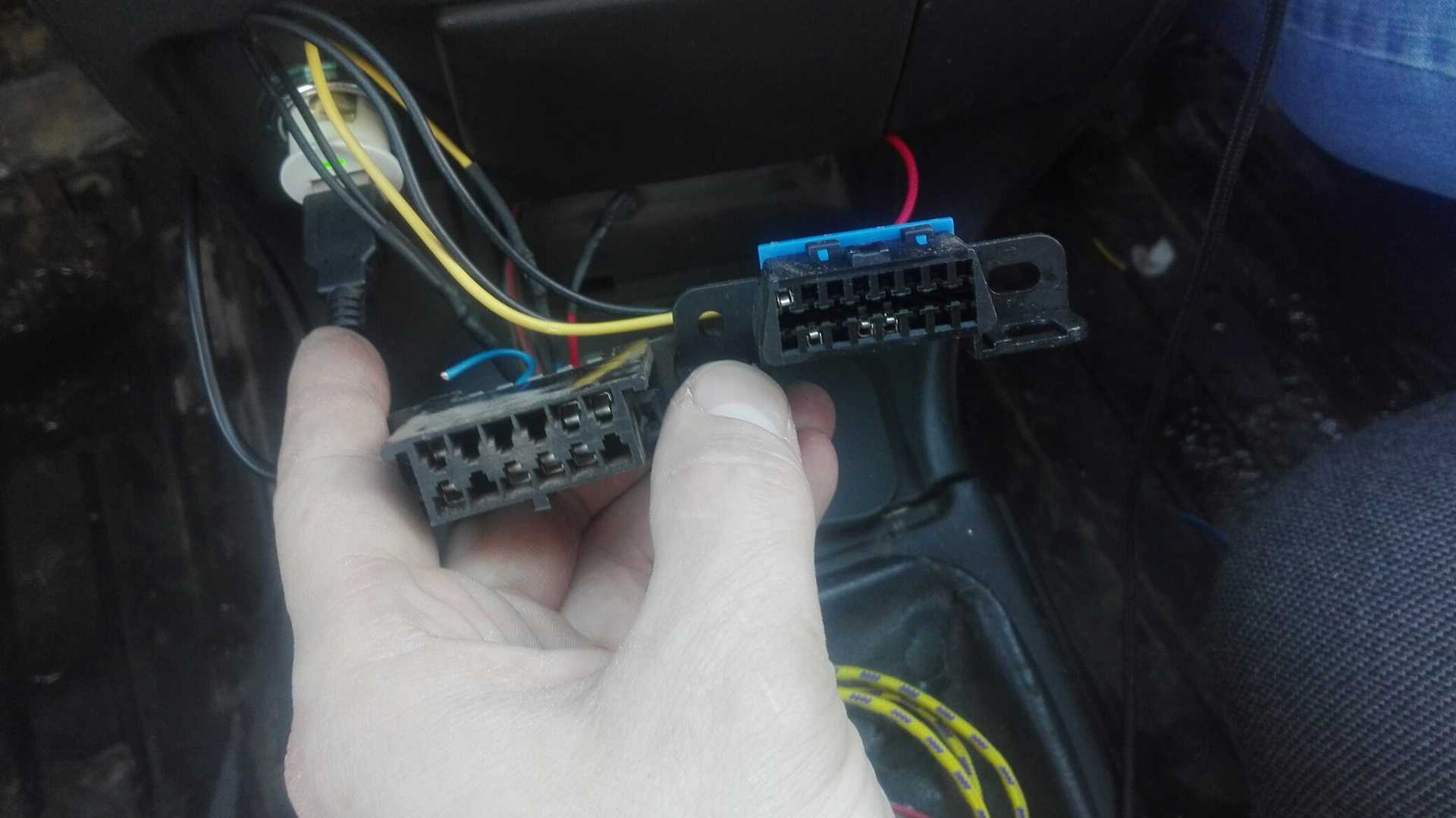

Разновидности разъема – Тип A слева и Тип B справа

Тип диагностического разъёма Приоры

За время развития «инжекторных» автомобилей разрабатывались различные варианты опроса ЭБУ (электронного блока управления). Сначала это была система считывания кодов по контрольной лампе. В особых условиях различных для разных систем впрыска контрольная лампа начинала мигать. Мастеру оставалось только записать на бумаге ритмичность и сверившись с таблицей определить ошибку.

В дальнейшем были разработаны специальные диагностические устройства:

  1. Диагностические адаптеры для персональных компьютеров.
  2. Автомобильные диагностические сканеры.

Есть отдельные статьи, описывающие работу этих устройств. Но объединяет их, несомненно, одно, для связи аппаратуры с ЭБУ необходим специальный разъём. Сначала эти штекеры делались различными для каждой марки автомобиля. Были и круглые, и квадратные. И просто спаренные отверстия под щуп, как на системах «VAG». Но постепенно производители стали задумываться над унификацией. Так к началу 2000-х появился столь распространённый сейчас, диагностический разъём OBD-2.

Внимание! Некоторые автомобилестроители, в основном выпускающие дорогие, эксклюзивные марки автомобилей, продолжают пользоваться «своими» разъёмами. Но «Приора» оборудована именно OBD-2

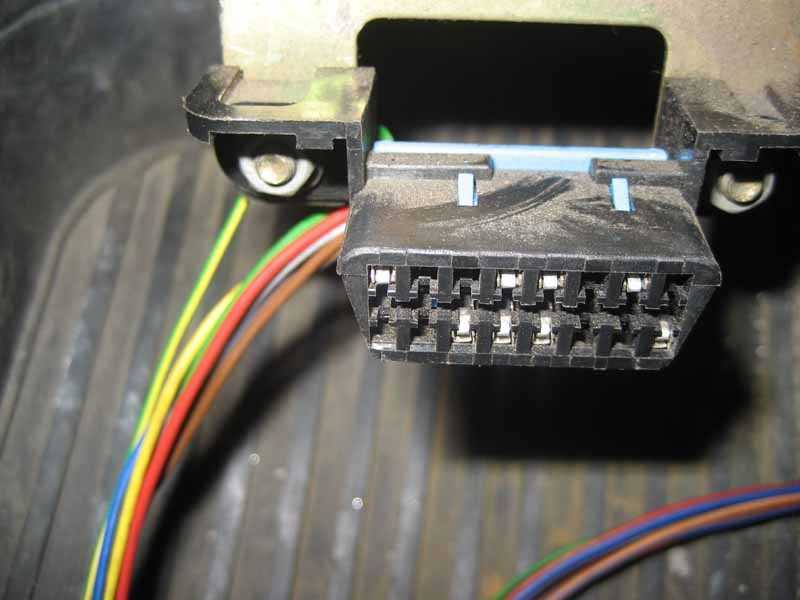

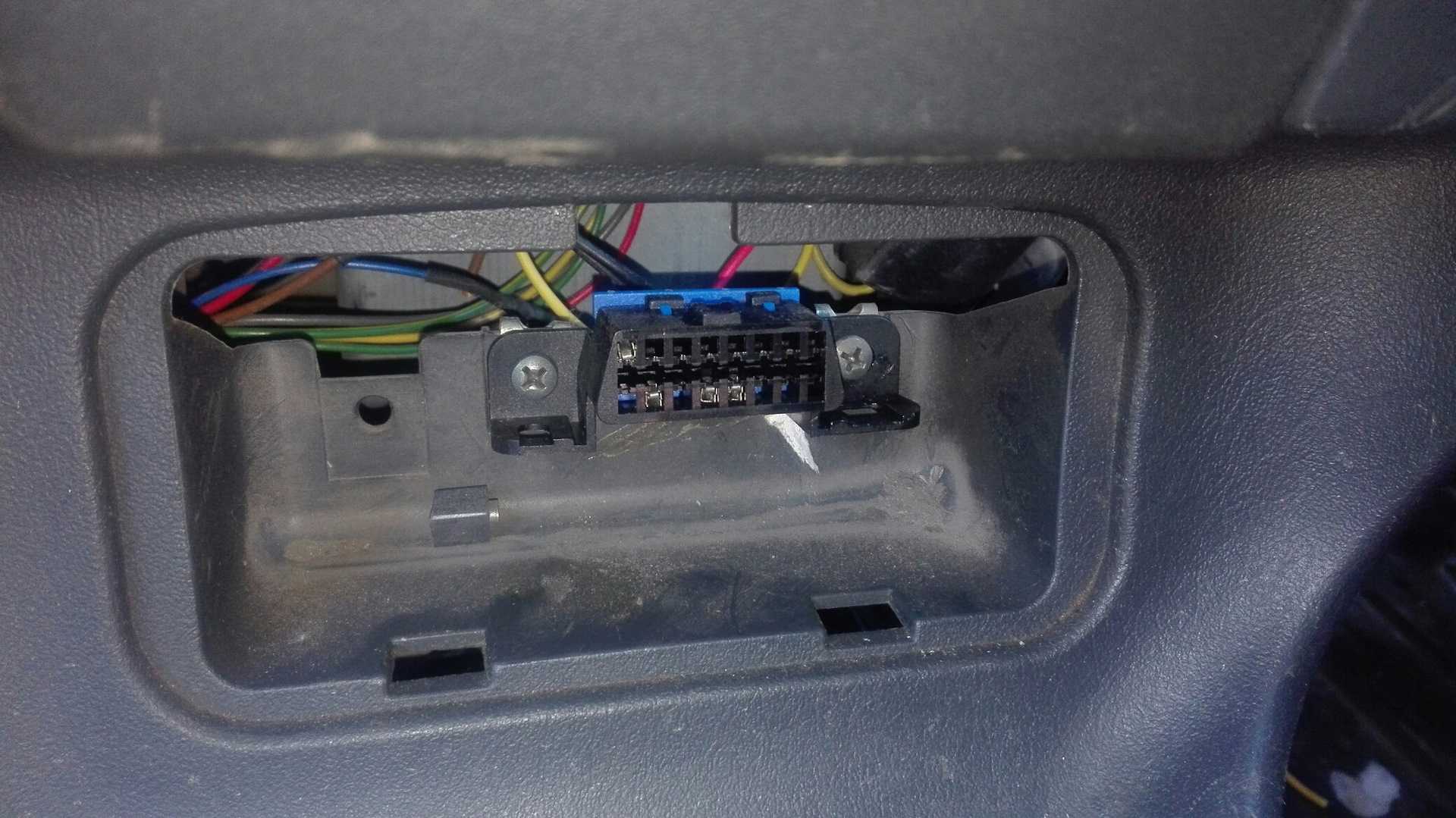

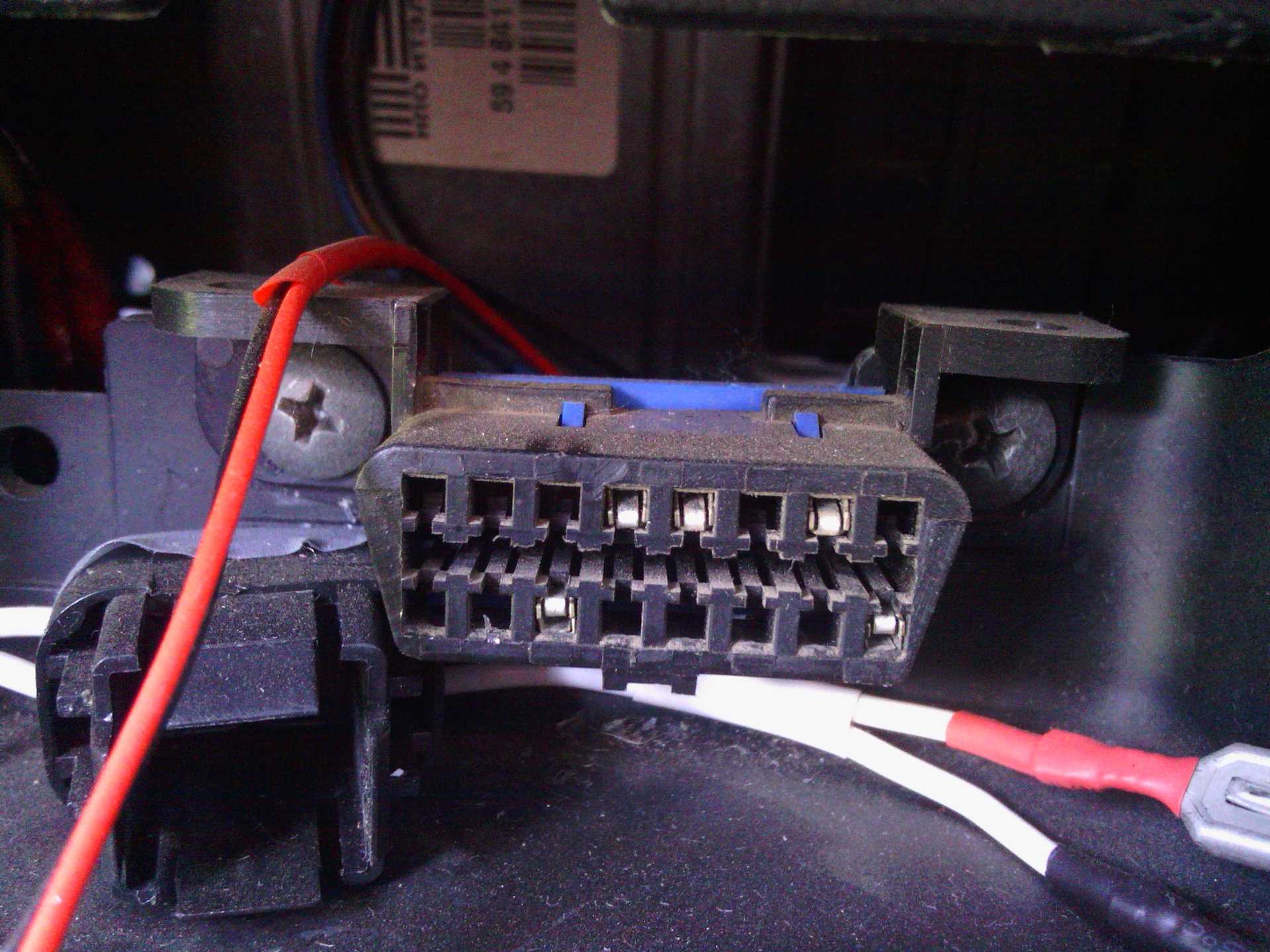

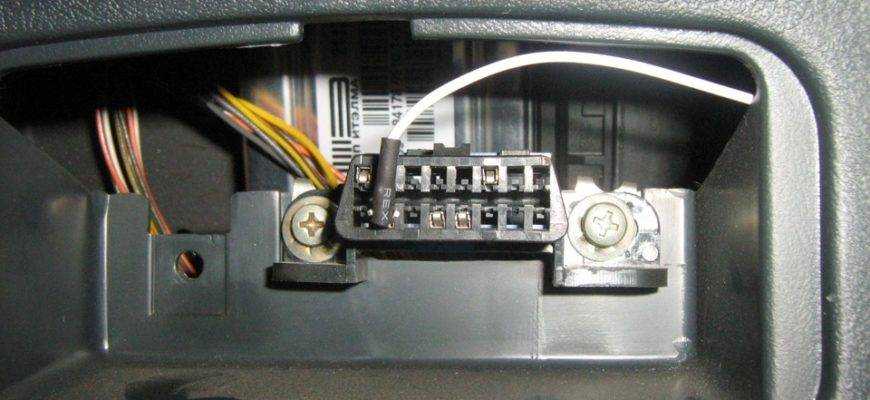

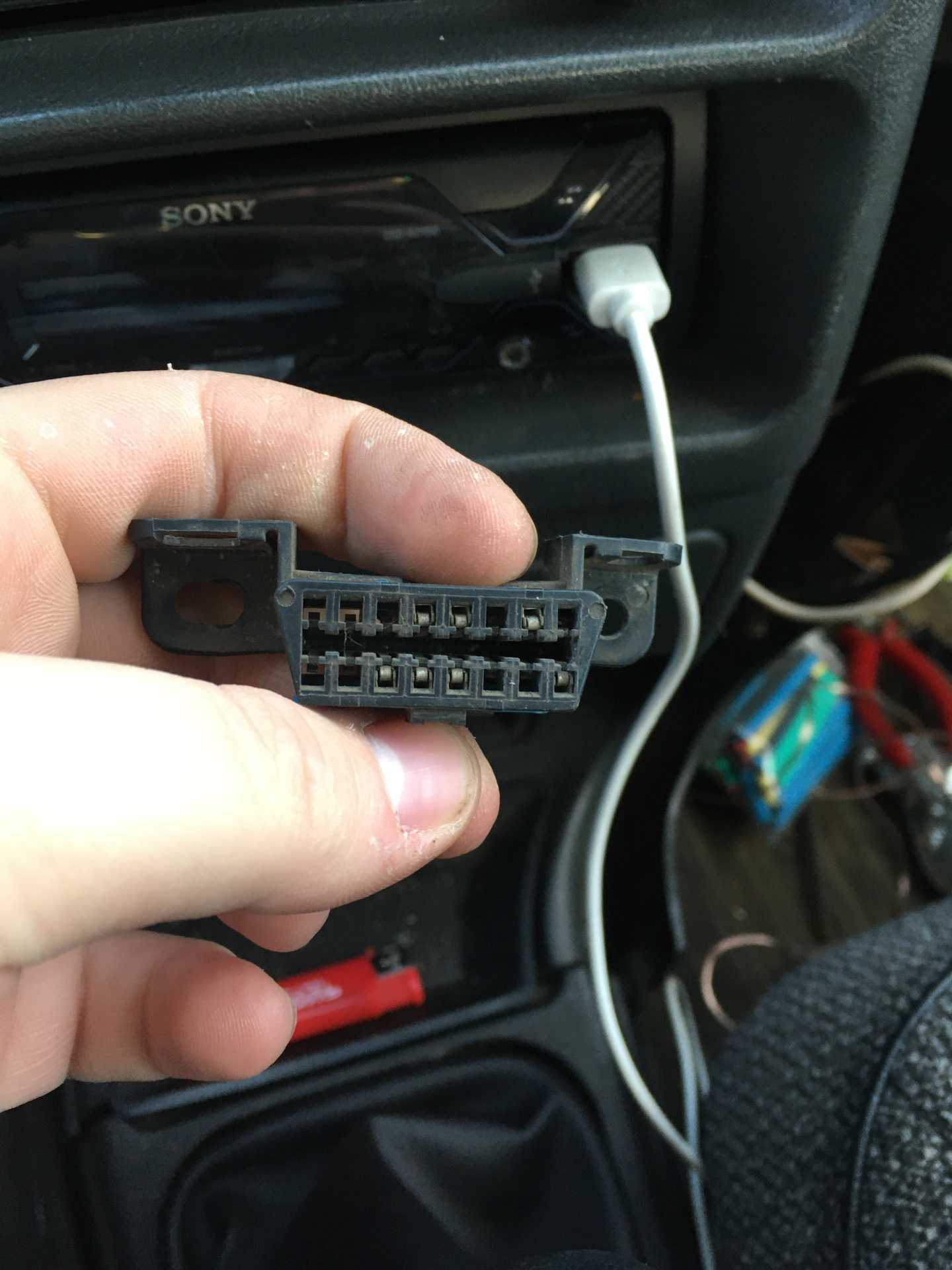

Устройство разъёма OBD—2, и его контакты

Этот соединительный штекер сделан из пластмассы. Соединительная часть выглядит как трапеция (см. фото). В общем, на ней имеется 16 контактов типа «мама». Отсчёт идёт с верхнего ряда, слева направо. Верхним рядом считается широкая сторона трапеции. Для автомобиля «Приора» используются следующие гнёзда:

  • Заземление (масса), гнезда 4 и 5.
  • Постоянный «+» 12 Вольт — 16.
  • Гнездо диагностики — 7.

Важно! В диагностическом разъёме «Приоры» задействованы иногда и другие гнёзда. Обычно это линии связи с дополнительными ЭБУ и L-линия для программирования. К ним не стоит подключаться, не имея специальных навыков работы с программными модулями

К ним не стоит подключаться, не имея специальных навыков работы с программными модулями.

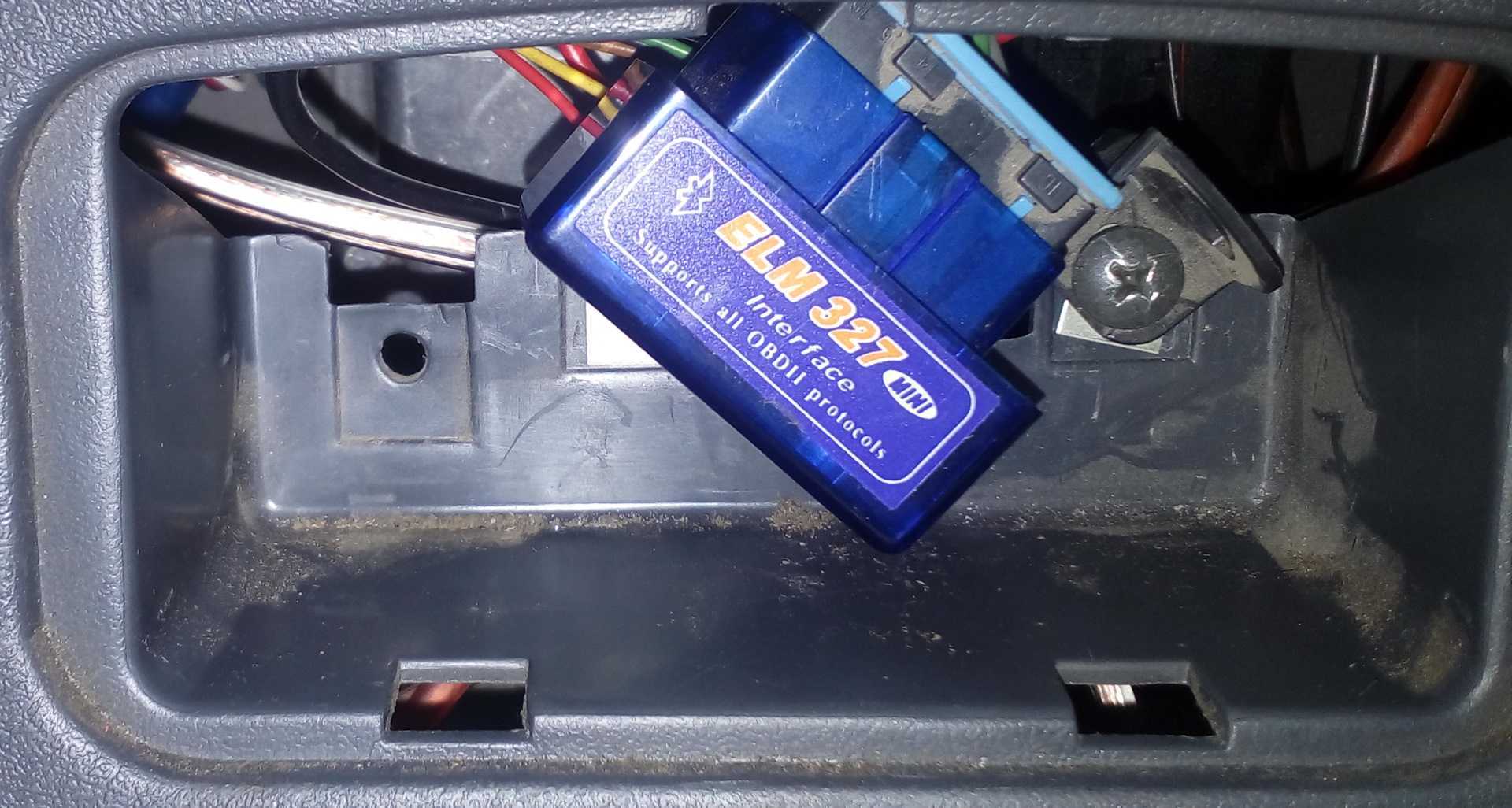

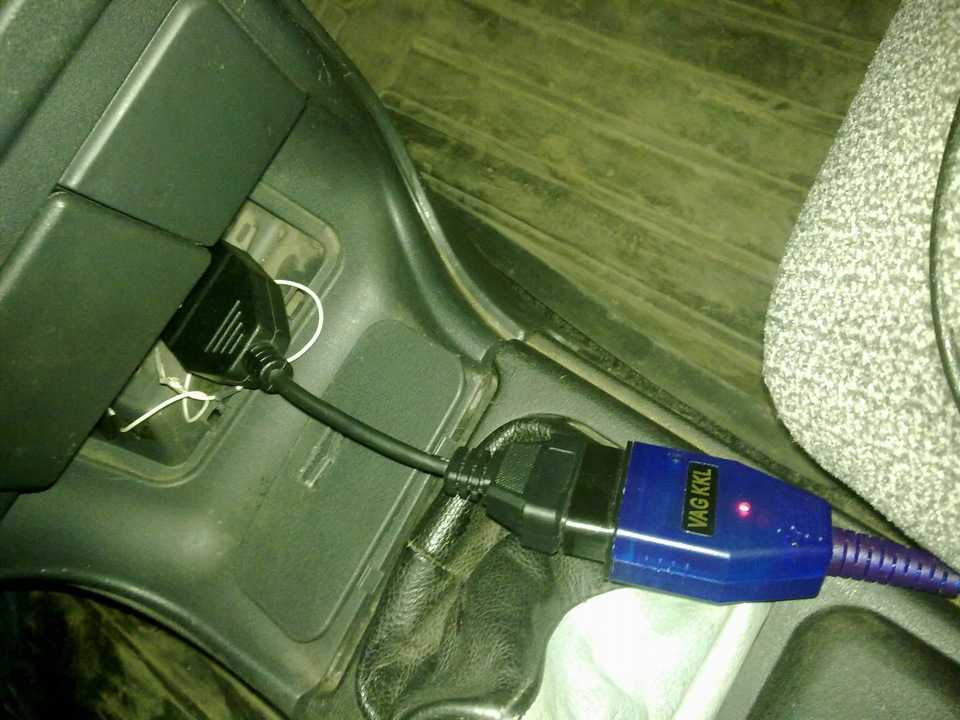

Обычно, аппаратура подключается к этому разъёму через специальную «вилку». Штекер-соединитель той же формы, но типа «папа». Хотя те, кто работают с различными адаптерами могут проводить соединения и напрямую. Это делается на некоторых видах адаптеров, которые имеют отдельный щуп для К-линии. Только нужно помнить, что «+» и «-» для аппаратуры нужно брать непременно с аккумулятора проверяемого автомобиля. Иначе сигнал связи будет некорректным.

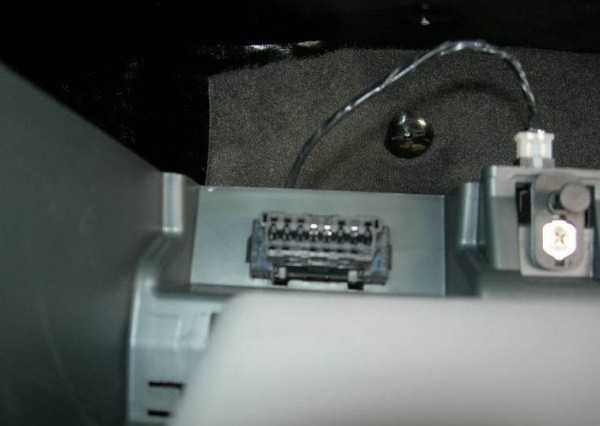

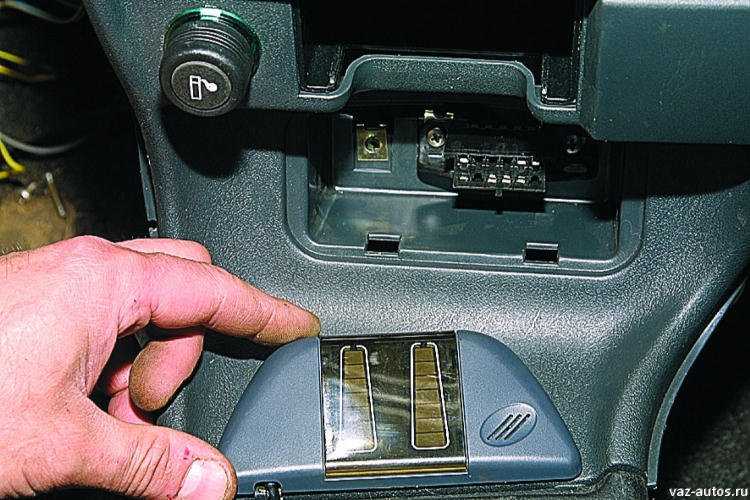

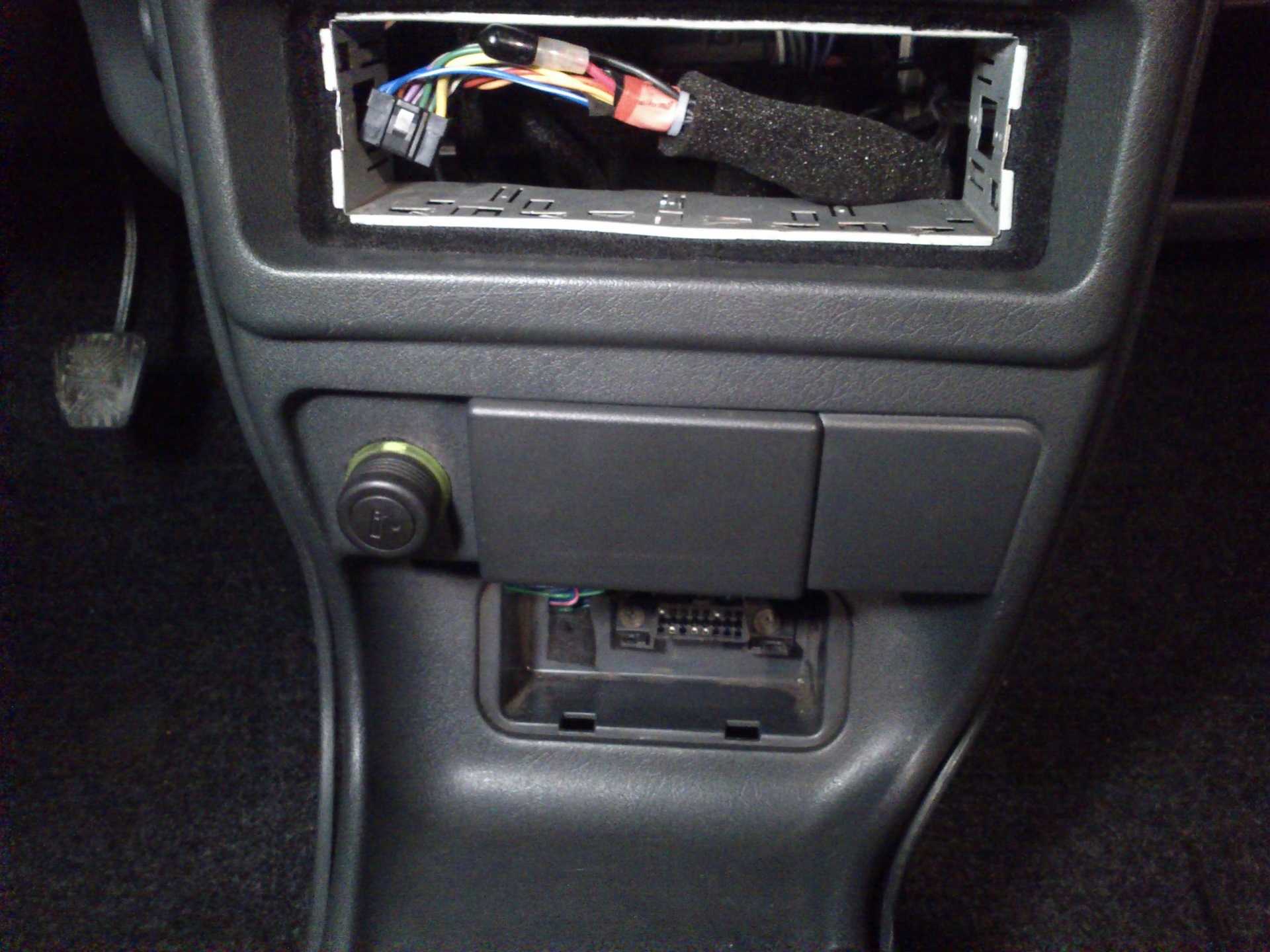

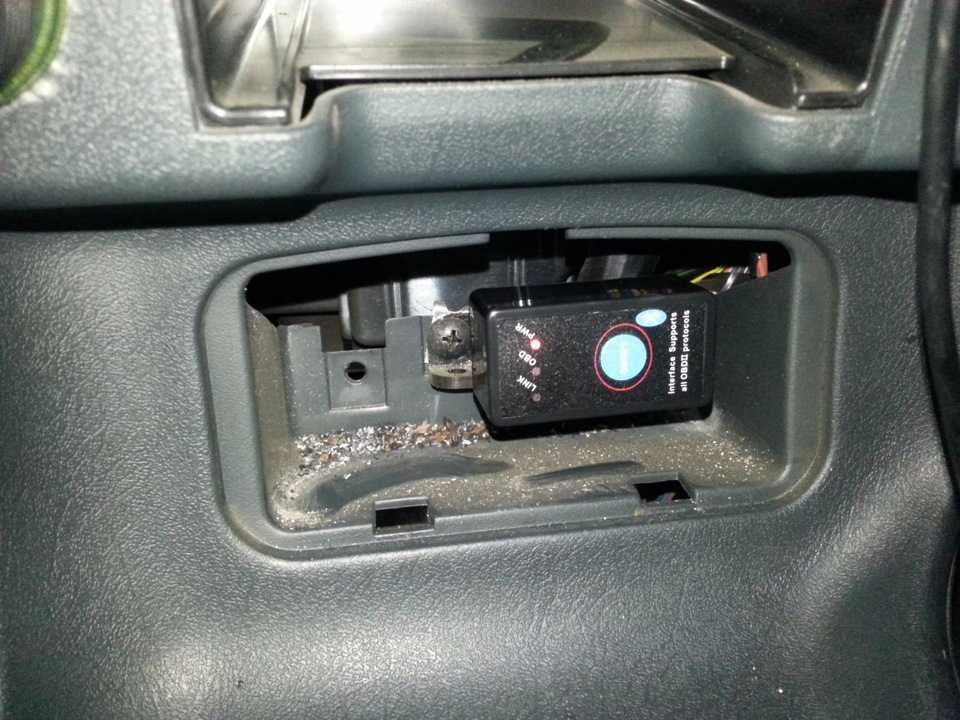

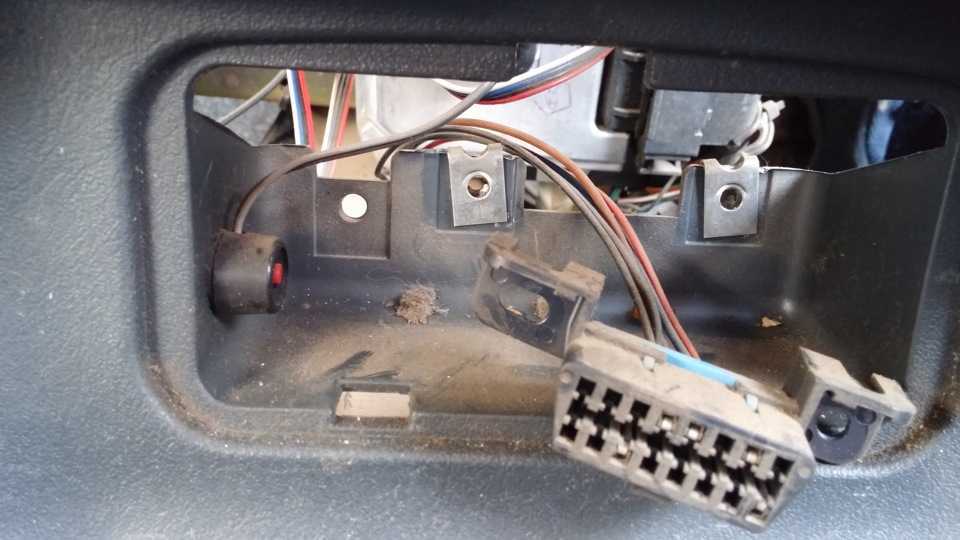

Расположение разъёма диагностики

Кроме того, что эти соединители имели разные формы, они и располагались в разных местах. На «Приоре», он спрятан весьма хитро. Не зная где именно расположен, найти его весьма проблематично.

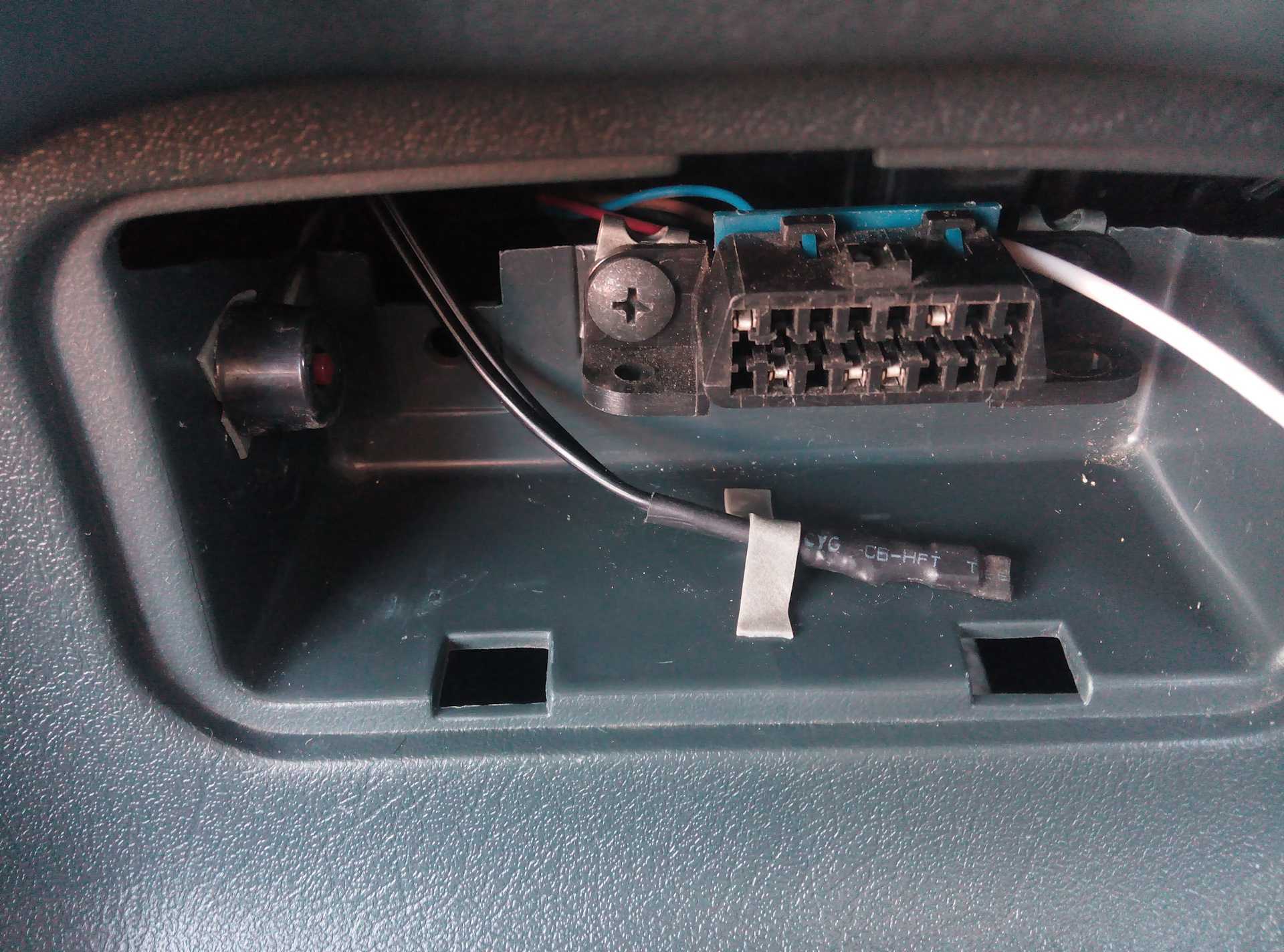

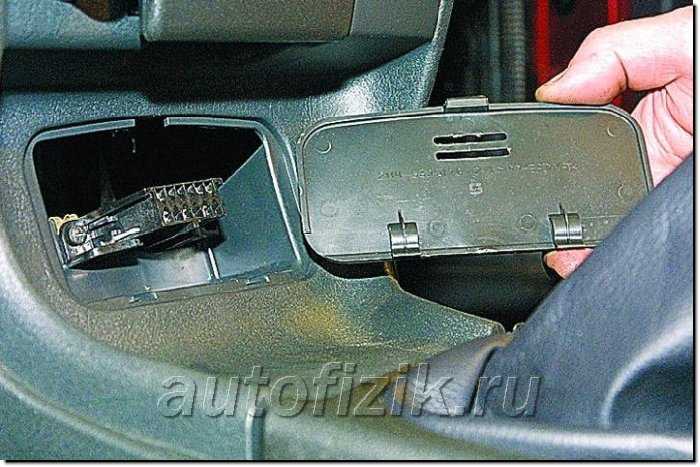

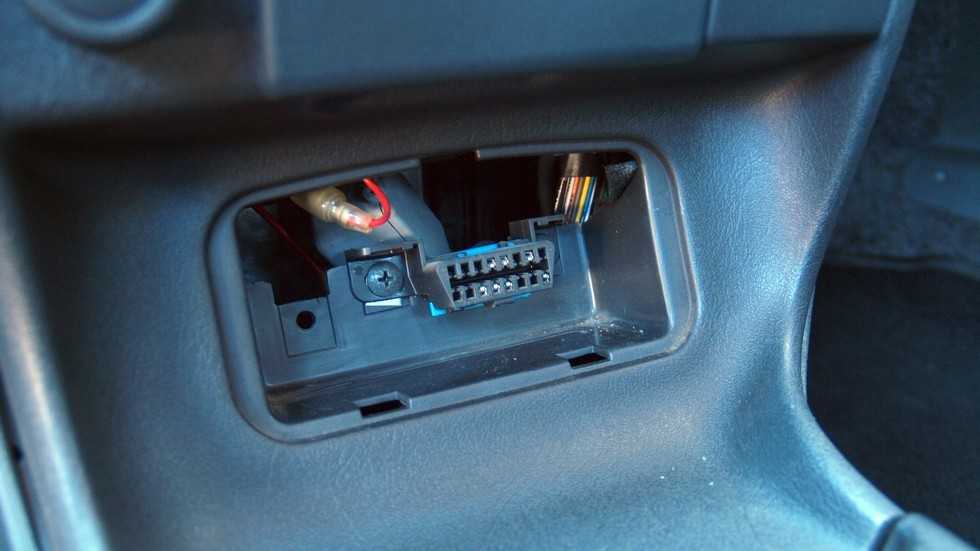

Не стоит напускать туману. Диагностический разъём OBD-2 на «Приоре» расположен на внутренней стенке перчаточного ящика со стороны пассажира. Как его называют — бардачка. На той части, которая прилегает к «бороде». Это хорошо видно на фото. Опытный специалист, мастер-диагност, без проблем подключится штатным разъёмом на ощупь. Просто открыв ящик, и нащупав за его стенкой гнездо.

Для начинающих специалистов диагностики лучше действовать согласно инструкции. По порядку. То есть, открыть полностью перчаточный ящик. Он повиснет на  боковых пластмассовых направляющих. Чуть нажать на эти упорные пластины, и бардачок откинется ещё

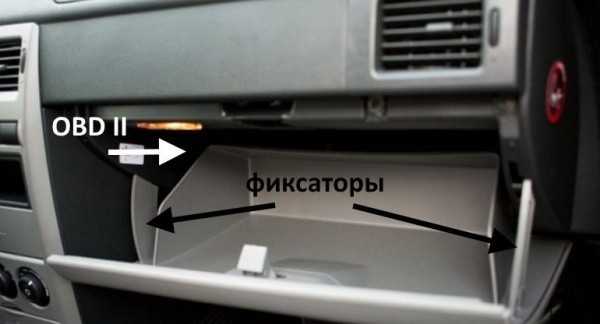

Осторожно вытащить боковые выступы и полностью отпустить перчаточный ящик. Тогда доступ к входному штекеру диагностики станет полностью свободным. Ну и далее уже действовать по инструкции подключения имеющегося в наличии оборудования

Ну и далее уже действовать по инструкции подключения имеющегося в наличии оборудования.

Полезное видео о местонахождении диагностического разъёма на «Приоре»:

  • Обновление приложения Навител на Андроиде
  • Обновление карт Навител на навигаторах Prestigio
  • Установка Навител на Андроид
  • Обновление карт Навитела для навигатора Explay

-2

! 100% ,

, , .

Pin No. Description
1 OEM
2 Bus + Line, SAE J1850
3 OEM
4 Ground, Chassis
5 Ground, Signal
6 OEM ( CAN High , J-2284 )
7 K Line, ISO 9141
8 OEM
9 OEM
10 Bus — Line, Sae J1850
11 OEM
12 OEM
13 OEM
14 OEM ( CAN Low , J-2284 )
15 L Line, ISO 9141
16 Positive, Vehicle Battery

4, 5, 7, 15, 16 — ISO 9141-2. 2, 4, 5, 10, 16 — J1850 PWM. 2, 4, 5, 16 ( 10) — J1850 VPW.

ISO 9141-2 7 2 / 10 . 7, SAE J1850 VPW (Variable Pulse Width Modulation) SAE J1850 PWM (Pulse Width Modulation). OBD-II J1962 connector.

OBD-II TERMINOLOGY This document covers the new standardized OBD-II terms and acronyms.

OBD-II Previous Term(s)
ENGINE CONTROLS PCM (Powertrain Control Module) ECA ECM ECU SMEC
MIL (Malfuntion Indicator Lamp) CHECK ENGINE MAINTANENCE REQUIRED SERVICE ENGINE SOON POWER LOSS
VCM (Vehicle Control Module) ECA ECM ECU SMEC PCM
SENSORS IAT (Inlet Air Temperature) ACT ATS MAT
ECT (Engine Coolant Temperature) ECT CTS THA
TP (Throttle Position) TPS
BARO (Barometric Pressure) ALTITUDE APS
MAP (Manifold Absolute Pressure) MAP
MDP (Manifold Differential Pressure) VACUUM SENSOR
MAF (Manidold Air Flow) AFC VAF AIRFLOW
KS (Knock Sensor) KNOCK SENSOR
O2S (Oxygen Sensor) O2 EGO LAMBDA SENSOR
HO2S (Heated Oxygen Sensor) HEATED O2 HEGO
CKP (Crankshaft Position) CRANKSHAFT SENSOR
CMP (Camshaft Position) CAM CID
ACTUATORS IAC (Idle Air Control) AIR BYPASS SOLENOID IAC
ISC (Idle Speed Control) IDLE SPEED AIR VALVE IDLE SPEED MOTOR ISC
ICM (Ignition Control Module) TFI IV HEI IGNITER
MC (Mixture Control) M/C SOLENOID FBC
TCC (Torque Converter Clutch) TCC Lock-Up Switch Lock-up Solinoid

Где найти диагностический разъем

Диагностический разъем у разных типов автомобилей находится в разных местах. Но можно выделить следующие зоны: под бардачком, под капотом, под стояночным тормозом, в моторном отсеке, под рулем, в блоке, где размещены предохранители (либо под капотом, либо под рулем).

Например, в Honda Fit /Jazz — разъем для диагностики находится в районе правой коленки водителя. У Daewoo Matiz он под бардачком, посередине. У машин Toyota и Lexus 90-х начала 2000 годов — под капотом. У Opel Omega «B» под рулем находится блок предохранителей, внутри которого, справа от них расположен нужный разъем OBD-2. А вот у Opel Vectra «B» ищите диагностическую шину под стояночным тормозом.

Ошибки самодиагностики

  1. Выключить зажигание.
  2. Открыть крышку диагностического разъема, расположенную на центральной консоли.
  3. Соединить контакт В с минусовой клеммой аккумулятора (с кузовом). Для этого подходит контакт А, подключенный к картеру двигателя.
  4. Включить зажигание. Лампа «Check Engine» вспышками выдаст код 12, который означает начало диагностики. Подача световых сигналов выглядит следующим образом — длинная вспышка, затем пауза (около 2 секунд), две короткие вспышки, длинная пауза (около 3 секунд). Подача сигнала 12 выполняется три раза. Если сигнал не подается, значит система диагностики неактивна или неисправна. После этого лампа «Check Engine» будет вспышками перечислять ошибки, имеющиеся в памяти. Каждый код повторяется по три раза. Если в памяти ошибок нет, то будет продолжаться передача кода 12.

Датчик положения коленвала Диагностический разъем ВАЗ может быть 10, 12 или 16-пиновым. Это зависит от года выпуска автомобиля. Для подключения может понадобится переходник.

Технические характеристики
Отзывы владельцев
Поломка датчиков
Симптомы неисправности
Сгорел предохранитель
Сгорела лампочка
Система зажигания
Расшифровываем коды

Распиновка разъёма OBD2

Как уже отмечалось, стандартом предусматривается использование разъёма трапециевидной формы с 16 пинами, почти половина из которых зарезервирована для самостоятельного использования автопроизводителями. Схема контактов (распиновка ОБД2 разъёма) представлена на следующем рисунке:

Назначение контактов:

  1. зарезервировано для автопроизводителей;
  2. SAE-J1850/1850 (+);
  3. зарезервировано для автопроизводителей;
  4. заземление кузова автомобиля (масса);
  5. сигнальное заземление;
  6. высокоскоростная CAN-шина;
  7. двунаправленная шина K-Line;
  8. зарезервировано для автопроизводителей;
  9. низкоскоростная CAN-шина;
  10. SAE-J1850/1850 (-);
  11. зарезервировано для автопроизводителей;
  12. зарезервировано для автопроизводителей;
  13. зарезервировано для автопроизводителей;
  14. высокоскоростная CAN-шина;
  15. шина стандарта L-Line;
  16. плюсовой контакт питания от АКБ.

Поскольку наиболее распространёнными протоколами обмена данными в автомобиле считаются CAN/K-Line/L-Line, именно эти контакты задействованы в большинстве случаев. Схема взаимодействия между ЭБУ и отслеживаемыми блоками следующая: бортовой компьютер посылает сигналы на датчики и исполнительные устройства по указанным шинам в соответствии с протоколом ОБД2, получая от них данные о неисправностях и отклонениях в работе в закодированном виде (опять же в полном соответствии со стандартом). Автосканеры опрашивают ЭБУ, получая и декодируя эти данные, выводя их на встроенный дисплей или внешнее устройство. Наличие зарезервированных шин предполагает подключение внешних устройств, диагностирование которых стандартом не предусмотрено. Достаточно часто именно такие устройства становятся причиной неработоспособности автосканера.

Поскольку основная шина – CAN, обычно именно её обрыв или КЗ и становятся причиной отсутствия связи между диагностическим устройством и блоками управления (например, АБС, кузовными элементами, подушками безопасности). Их неправильное подключение и может вызвать замыкание CAN-шины. Проблему решают, поочерёдно отключая эти устройства. Редко, но бывает, что в автомобиле работает нештатная автомагнитола (или медиацентр), которая закорачивает другую востребованную шину – К-Line. Проверяют это аналогичным образом, отключив магнитолу. Впрочем, распиновка диагностического разъема ОБД2, выполненная в заводских условиях, не должна приводить к возникновению подобных проблем, независимо от количества дополнительных устройств, диагностирование которых не предусмотрено базовой частью протокола. А вот самостоятельное подключение любого нештатного устройства может вызвать неработоспособность диагностического оборудования.

Что необходимо сделать перед диагностикой

Перед самодиагностикой двигателя необходимо убедиться, что все индикаторы на приборной панели работают правильно. Лампочки могут не гореть или же быть запитанными от других, что создает видимость их работы. Чтобы избавить себя от лишних действий и ничего не разбирать, можно произвести визуальный осмотр.

Пристегните ремень безопасности, закройте двери (для того, чтобы лишние лампы не отвлекали), вставьте ключ в замок и включите зажигание (двигатель НЕ заводить). Загорятся индикаторы «Check Engine», «ABS», «AirBag», «заряд аккумулятора», «давление масла», «O/D Off» (Если на селекторе АКПП кнопка отжата).

  • лампа «ABS» загорается при включении зажигание и должна тухнуть через 3 секунды;
  • лампа «AirBag» загорается при включении зажигания и тухнет после самодиагностики системы безопасности, примерно через 5 секунд.

Далее заводите двигатель:

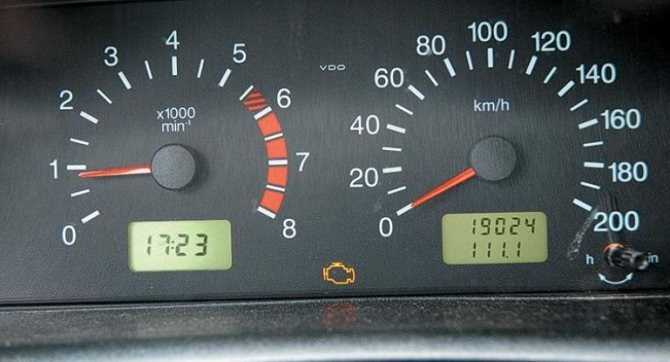

  • лампа «Check Engine» при включении зажигания должна гореть постоянно и гаснуть сразу после завода двигателя;
  • аналогично себя ведет и лампа заряда аккумулятора;
  • лампа давления масла загорается при включении зажигания и тухнет через 1-2 секунд после завода двигателя.

Если все указанные индикаторы ведут себя, как было описано выше, значит, приборная панель в полном порядке и можно проводить самодиагностику двигателя. В противном случае сначала необходимо устранить все неполадки с индикаторами.

Вопрос по диагностике скрепкой x20xev

#1

Постоянные посетители

11 Сообщений:

  • Пол: Мужчина
  • Характеристики автомобиля: Opel Omega B, 1998, МКПП, x20xev
  • Имя: Алексей
  • Город: Санкт-Петербург

Всем здравствуйте, у меня Омега Б 98гв, 2л, 16v, x20xev. Вчера проехал около 300км, уже у дома стоял заведеный около часа. Внезапно машина заглохла, до этого работала ровненько, 700оборотов. Поворачиваю ключ, жду пока погаснут лампочки и накачает бензонасос, завожу, ноль эмоций, крутит но не схватывает, потом гаснут оставшиеся 3 лампочки и машина кое как заводится и загарается чек. Поехал в магаз, вышел, завожу, точь в точь такая же ситуация. Утром (на улице -15) завожу, опять тоже самоу, пока горят 3 лампочки вообще ноль эмоций, когда гаснет- подсхватывает, подстреливает но не заводится.( Полез в интернет чтобы продиагностировать скрепкой и вот что получилось: моргает: 10-3-3-5 пауза 10-3-4-10 опять пауза и так по кругу. ЧТО ЭТО ЗА ОШИБКИ. ПОДСКАЖИТЕ ПОЖАЛУЙСТА! Ну и по возможности как с ними бороться) Заранее благодарен.

P.S. Причем моргало бы там 3-1 пауза 3-4, то это понятно, ошибка 31 и 34. А тут какието 10-3-3-5!(((((((((((((

Изменено: Бурлик178rus, 21 Январь 2015 — 02:32

Источник

Общий алгоритм диагностики автомобиля

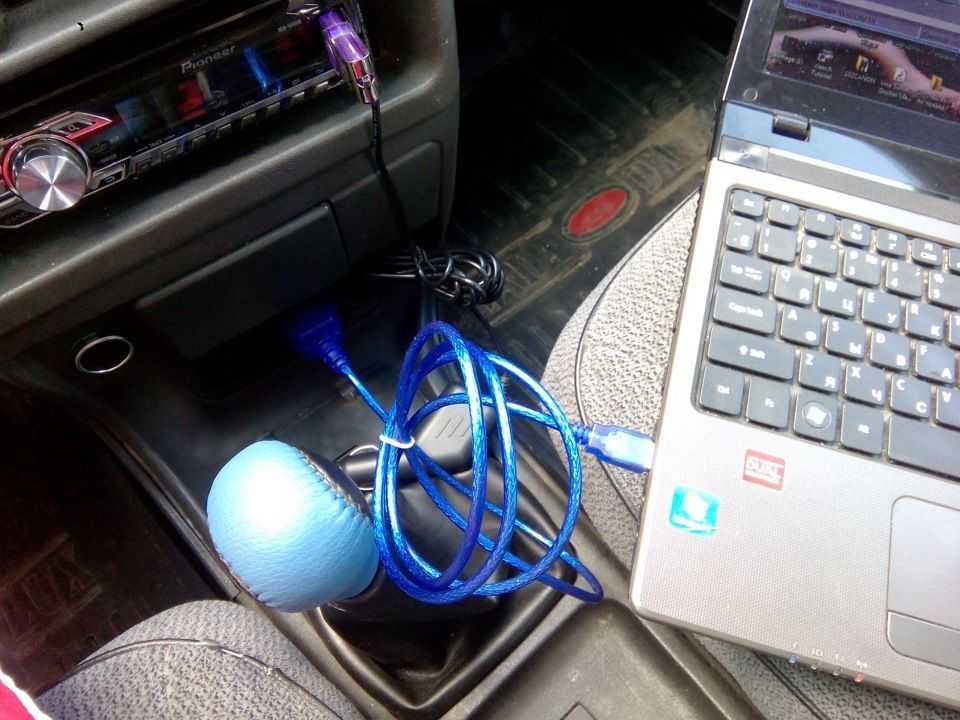

Для диагностики потребуется автосканер, устройство отображения информации (ноутбук, смартфон) и соответствующее программное обеспечение.

Порядок проведения диагностических работ:

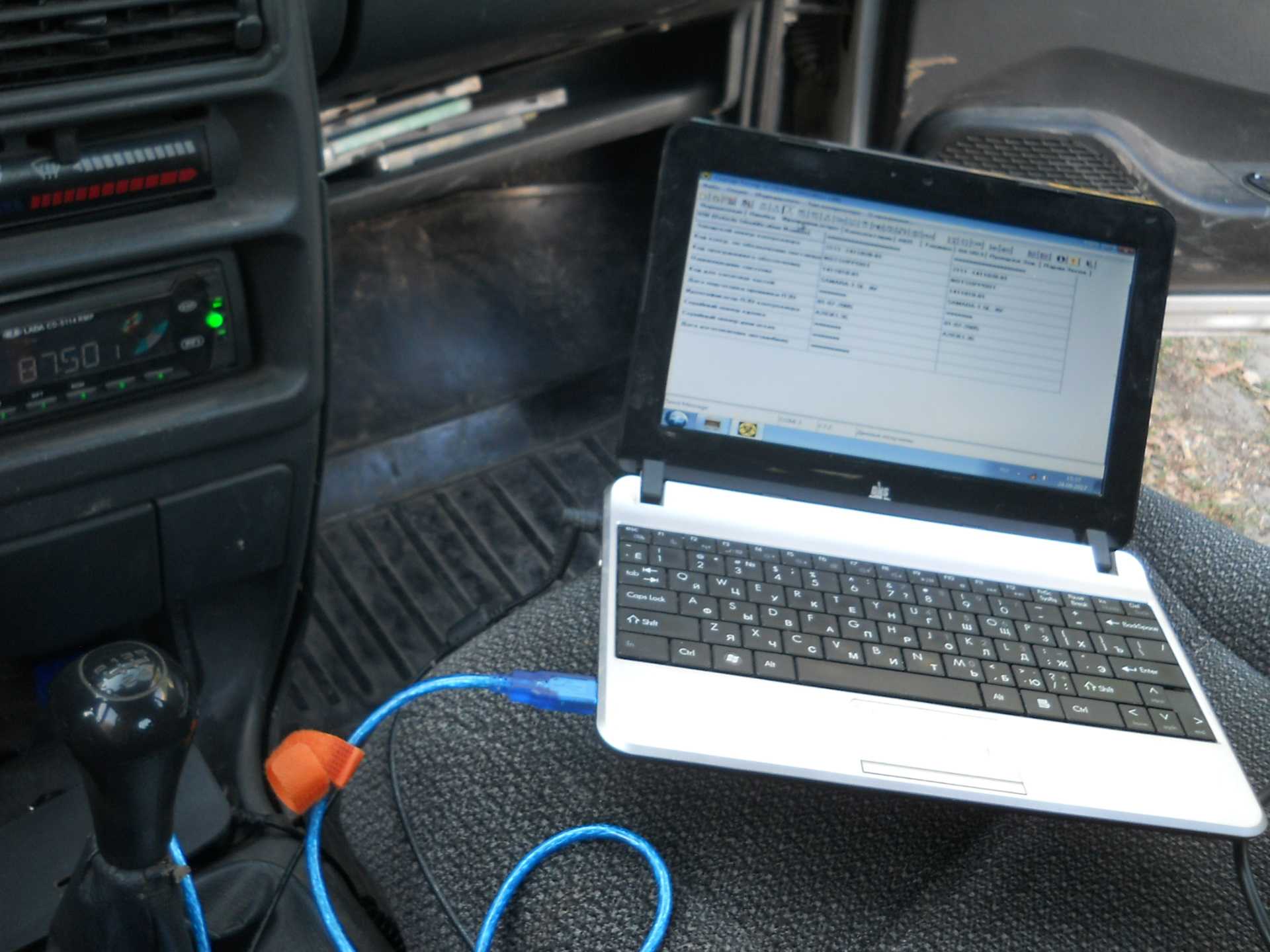

  1. Производится подключение OBD-кабеля к диагностическому разъему автомобиля и автосканеру. На сканере при подключении должен загореться сигнальный светодиод, свидетельствующий о подаче напряжения +12 Вольт на сканер. Если вывод +12 Вольт на разъеме не подключен, диагностирование невозможно. Следует искать причину отсутствия напряжения на 16 выводе диагностического разъема. Возможной причиной может быть неисправность предохранителя. Сканер (если это не самостоятельное устройство) подключается к ноутбуку. На компьютере загружается программное обеспечение для диагностических работ.

В интерфейсной программе выбирается марка авто, двигателя, год выпуска.

Включается зажигание, ожидается окончание самодиагностических работ авто (пока моргают лампочки на приборной панели).

Производится запуск статического сканирования ошибок. В процессе диагностирования на сканере будет сигнализироваться морганием светодиодов процесс диагностики. Если этого не происходит, скорее всего, диагностика будет неуспешной.

По окончании сканирования программа выдает коды ошибок. Во многих программах они сопровождаются русифицированной расшифровкой, иногда не следует им полностью доверять.

Следует записать все коды ошибок до их удаления. Они могут удалиться, через некоторое время появиться вновь. Так часто случается в системе ABS.

Удалить (точнее потереть) ошибки. Такая опция есть во всех сканерах. После этой операции неактивные ошибки удалятся.

Выключить зажигание. Через пару минут вновь включить зажигание. Произвести запуск двигателя, дать поработать минут пять, лучше произвести контрольный заезд метров на пятьсот с обязательным произведением поворотов вправо-влево и торможением, движением задним ходом, включением световых сигналов и прочих опций для максимального опроса всех систем.

Произвести повторное сканирование. Сравнить вновь «набитые» ошибки с предыдущими. Оставшиеся ошибки будут активными, их необходимо устранять.

Заглушить авто.

Произвести повторное дешифрование ошибок с помощью специальных программ или интернета.

Включить зажигание, запустить двигатель, выполнить динамическую диагностику двигателя. Большинство сканеров позволяют в динамическом режиме (на запущенном двигателе, изменении положения педалей акселератора, тормоза, других органов управления) измерять параметры впрыска, угла зажигания и другие. Эти сведения более полно описывают работу автомобиля. Для расшифровки полученных диаграмм требуются навыки автоэлектрика и моториста.

Видео — процесс проверки автомобиля через диагностический разъем ОБД 2 с помощью Launch X431:

Где находится OBD 2

Расположение колодки OBD 2 всегда указывается в сервисном руководстве, поэтому данный момент лучше уточнить в документации.

Различное положение диагностического штекера в авто обусловлено тем, что единого стандарта касательно установки колодок производители транспортных средств не используют. Если устройство относится к классу J1962, то оно должно быть установлено в радиусе 18 см от рулевой колонки. Производители фактически этому правилу не следуют.

Расположение устройства может быть следующим:

  1. В специальной прорези ни нижнем кожухе приборной комбинации. Его можно увидеть в центральной консоли в области левого колена водителя.
  2. Под пепельницей, которая обычно располагается в центральной части консоли и приборной комбинации. В этом месте разъем часто устанавливается французскими производителями авто — Пежо, Ситроен, Рено.
  3. Под пластмассовыми заглушками, расположенными на нижней части приборной комбинации. В этом месте колодки обычно устанавливаются производителем VAG — автомобили Ауди, Фольксваген и т. д.

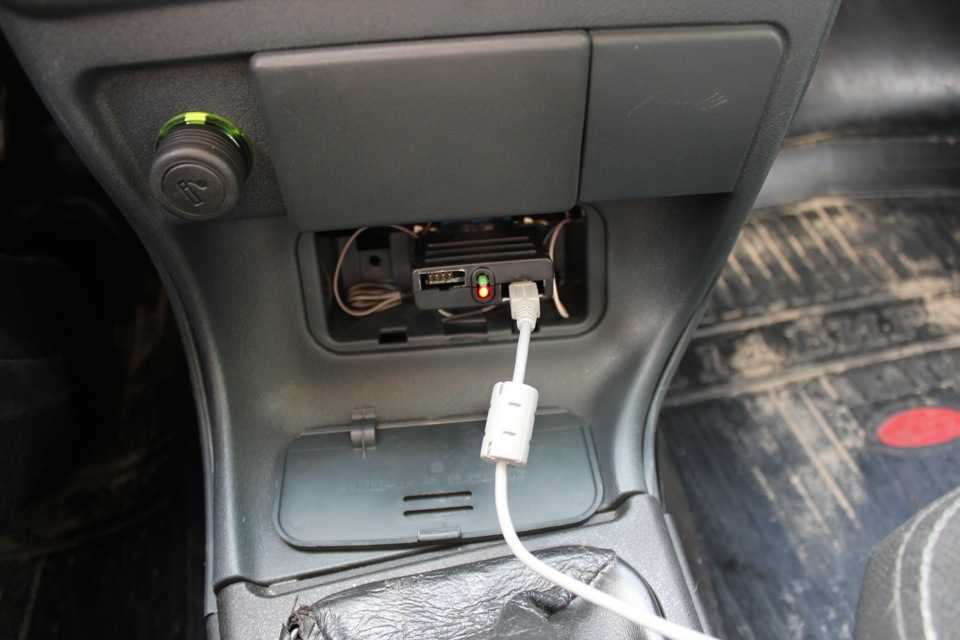

  4. На задней части центральной консоли, в области установки корпуса «бардачка». Это место расположения характерно для некоторых автомобилей ВАЗ.
  5. В зоне ручки ручного тормоза, под пластиком центральной консоли. Такое положение характерно для автомобилей Опель.
  6. В нижней части ниши подлокотника.
  7. В моторном отсеке, рядом со щитом двигателя. В этом месте разъем устанавливается корейскими и японскими производителями.

Если у автомобиля солидный пробег, то место монтажа может быть другим. Иногда при электрических неисправностях или повреждении цепей автовладельцы переносят разъем.

Пользователь Иван Матиешин на примере автомобиля Лада Гранта показал, где устанавливается диагностический выход OBD 2.

Диагностика через OBD 2

Процедура проверки производится так:

  1. В зависимости от автомобиля, процесс диагностики может осуществляться при отключенном или включенном зажигании. Данный момент надо уточнить в сервисном руководстве. Перед началом процедура зажигания в машине отключается или включается.
  2. Запускается программа на компьютере для проверки.
  3. Выполняется подключение диагностического оборудования к разъему. Если это сканер, то колодку с проводом от него нужно вставить в штекер. При использовании ПК один конец адаптера устанавливается в USB-выход компьютера, а другой соединяется с разъемом.
  4. Нужно дождаться, пока программа не определит колодку после синхронизации. Если это не происходит, следует зайти вручную в меню управления и выбрать опцию поиска новых устройств.
  5. Запускается процедура диагностики на компьютере. В зависимости от программного обеспечения, у пользователя может быть возможность выбора нужного инструмента проверки. Некоторые программы поддерживают раздельную диагностику двигателя, трансмиссионного агрегата, электросети и других узлов.
  6. После завершения процедуры проверки на экране ПК появятся коды неисправностей. Эти ошибки надо расшифровать, чтобы точно определить тип поломки. В соответствии с полученными данными производится ремонт транспортного средства.

Подключение сканеров к нестандартному разъёму

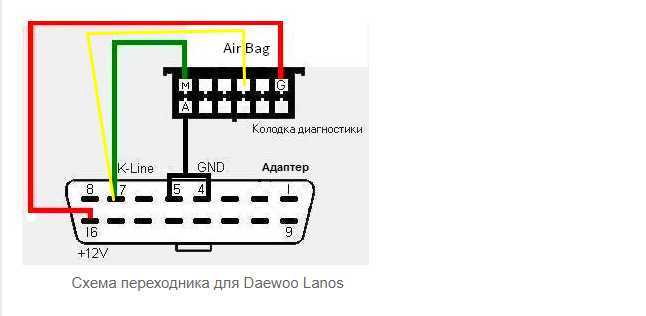

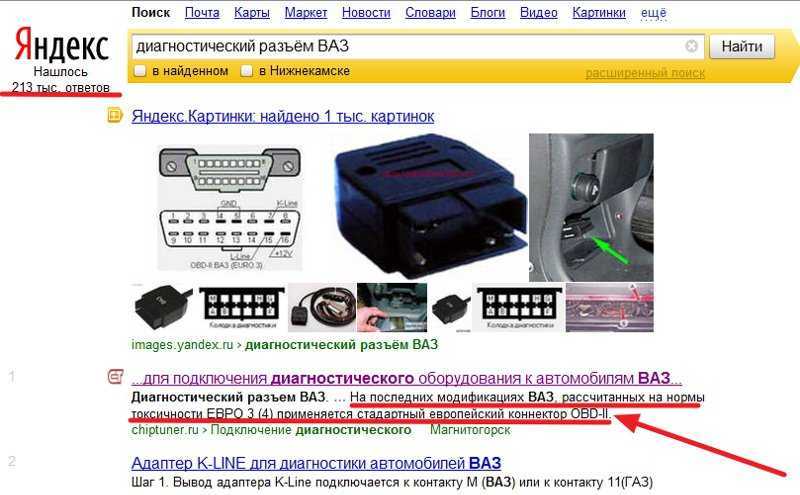

Схема распиновки OBD2 разъёма предусматривает использование конкретных шин для конкретных целей, но некоторые автопроизводители, придерживаясь стандартной распиновки, не соблюдают общепринятый формат разъёма. Особенно это касается грузового транспорта, но нередко можно встретить и легковые авто (в большинстве случаев – произведённых до 2000 года), у которых диагностический разъём имеет нестандартный вид. В таких случаях прибегают к использованию соответствующих переходников, которые достаточно сложно найти в обычных автомагазинах, но легко – в интернете. Если приобрести подходящий переходник затруднительно, достаточно иметь схему распиновки разъёма ОБД вашего транспортного средства, чтобы изготовить его самостоятельно (при наличии навыков обращения с паяльником и знаний основ электротехники). Опять же, схему перекоммутации контактов диагностического разъёма можно найти в сети.

Для профессиональных автосервисов лучше воспользоваться наборами переходников, в состав которых входит от шести до двух десятков различных переходников. При их использовании нестандартный разъём переходника подключается к ОБД порту ЭБУ, второй разъём – к порту диагностического кабеля (как вариант – непосредственно в автосканеру). Встречаются и такие ситуации, когда использование переходника не позволяет произвести диагностику из-за того, что ЭБУ просто не поддерживает работу по OBD-протоколу. В этом случае (речь идёт о возрастных авто) следует искать соответствующий сканер.

P0110 X20XEV прозвонка

Сообщение Монтёр » 01 июл 2016 13:11

Сообщение San911mustday » 01 июл 2016 13:27

при температуре примерно 20 градусов сопротивление 1800 ОМ(смотрел по ТИСу). По схеме смотрел,да там один на 8 контакт звонится должен. Изоленту стягивал- провода оголенные,но КЗ между ними нет. вот схема, дтвв- P29- значит при снятом разъеме ЭБУ- один контакт звонится на 8 пин, а второй на массу(чего у себя не обнаружил,только при вкл зажигании на массу звонится) и 6 контактов которые приходят в трассу 360(коричневые провода которые вниз идут) Вроде все норм? или что-то не так?не могу разобраться с этой проблемой

вот по этой инфе смотрел сопротивление вот нумерация пинов разъема(вроде он) и чет совсем ничего не совпадает по нумерации =(((

Сообщение Монтёр » 01 июл 2016 13:42

Сообщение San911mustday » 01 июл 2016 13:45

так,я тебя понял- сниму кожух посмотрю соединение на массу. ща пойду гляну. странно,почему появляется эта масса при включенном зажигании?фигня какая-то ](*,)

Отправлено спустя 10 минут 44 секунды: вообщем при ВЫКЛюченном зажигании ни один из контактов на массу не звонится,тогда как на дтож(голубой разъем под модулем зажигания) один звонится на массу. А вот когда ВКЛючаешь зажигание,то один контакт на разъеме дтвв звонится на массу. странности какие-то. Мое предположение- запитать тот контакт(где он звонится с 6 другими) на массу напрямую и проверить опкомом показания. Я прав?

Отправлено спустя 37 минут 23 секунды: Если я правильно понял- то обрыв это там где красным помечено, а где зеленое- все в порядке. Значит надо оборванный контакт запитать на массу и на 4 пин разъема эбу? правильно?

Сообщение Монтёр » 01 июл 2016 14:50

При подаче питания производится замер напряжения, но ни в коем случае не прозвонка (измерение сопротивления). Ты можешь или спалить тестер или сжечь какунить цепь, подав на нее нештатное напряжение (из тестера выходит 3 . 9 вольт). Кроме всего прочего, с подключенными другими датчиками тестер нужно ставить не на прозвонку, а на измерение сопротивления (самый низший предел). Цепь считается целой, если сопротивление около нуля. А на прозвонке (как у тебя на фотках) может звониться через что угодно (например через ДТОЖ), хрен поймешь, этот режим для проверки диодов и трассировки кабелей.

Не прав. Если хочешь поэкспериментировать, то подключи датчик одним концом на массу, а вторым к проводу, идущему на 8 пин (коричневый с серым) и предварительно убедившись что он приходит именно туда и никуда больше. А вот не разобравшись что не так, никакие перемычки ставить не стоит.

Отправлено спустя 2 минуты 38 секунд: Вот, что должно быть. Отсоедини другие разъемы и проверяй. Если что не так — разбери жгут и посмотри. По третьей фотке больше ни с чем не должно замыкаться.

Понравилась статья? Поделиться с друзьями:
Avto Expert
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
