Замена шруса на «пассате б5»: пошаговая инструкция, особенности

Способы замены

Есть два метода замены внешнего ШРУСа на Ауди А6 С5 своими руками – с отсоединением рычагов подвески от поворотного кулака и без этой операции.

С отсоединением рычагов

Замену шарниров с предварительным отсоединением рычагов рассмотрим на примере левого наружного ШРУСа.

Операция выполняется так:

Ставим авто на ровную площадку, задействуем ручник и включаем первую передачу на КПП. Дополнительно можно положить противооткатные упоры под задние колеса;
Снимаем колпачок и используя головку на 27 с воротком, срываем болт крепления привода к ступице, а также послабляем колесные крепежи;
Срываем 5 болтов диска;
Домкратом приподнимаем передок авто с левой стороны, снимаем колесо;
Полностью выкручиваем болт крепления привода;
Выкручиваем руль влево до упора;

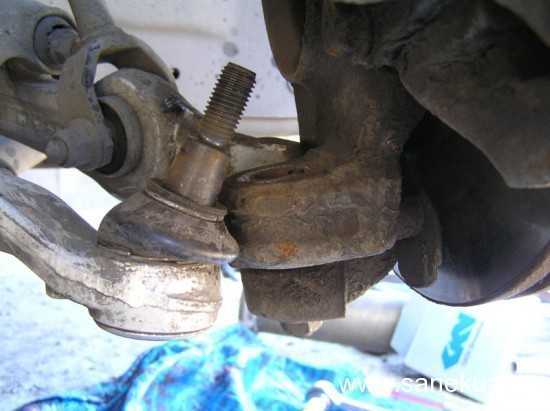

Очищаем болт крепления поворотного кулака от верхних рычагов подвески, выкручиваем (понадобиться два ключа на 16) и его выбиваем;

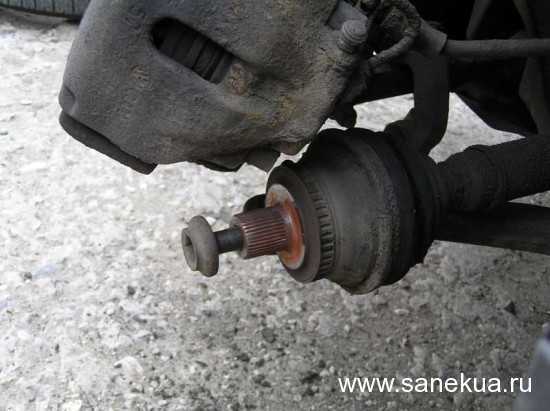

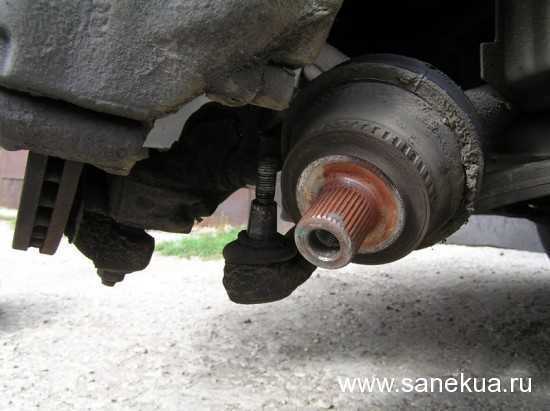

Аккуратно извлекаем наконечники рычагов из кулака, поле чего последний подастся вбок;

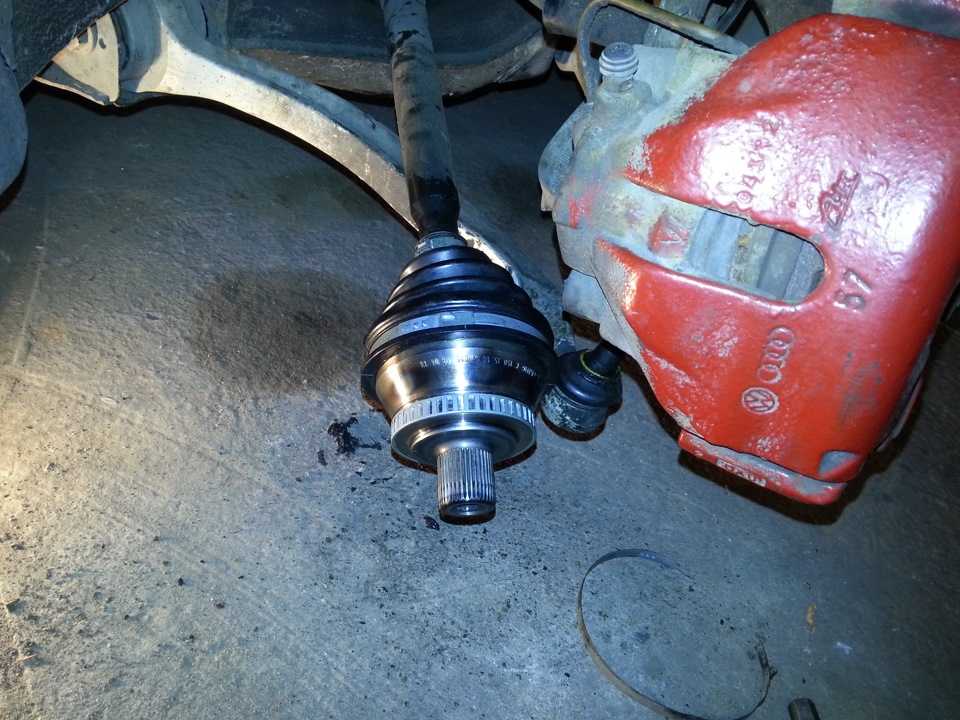

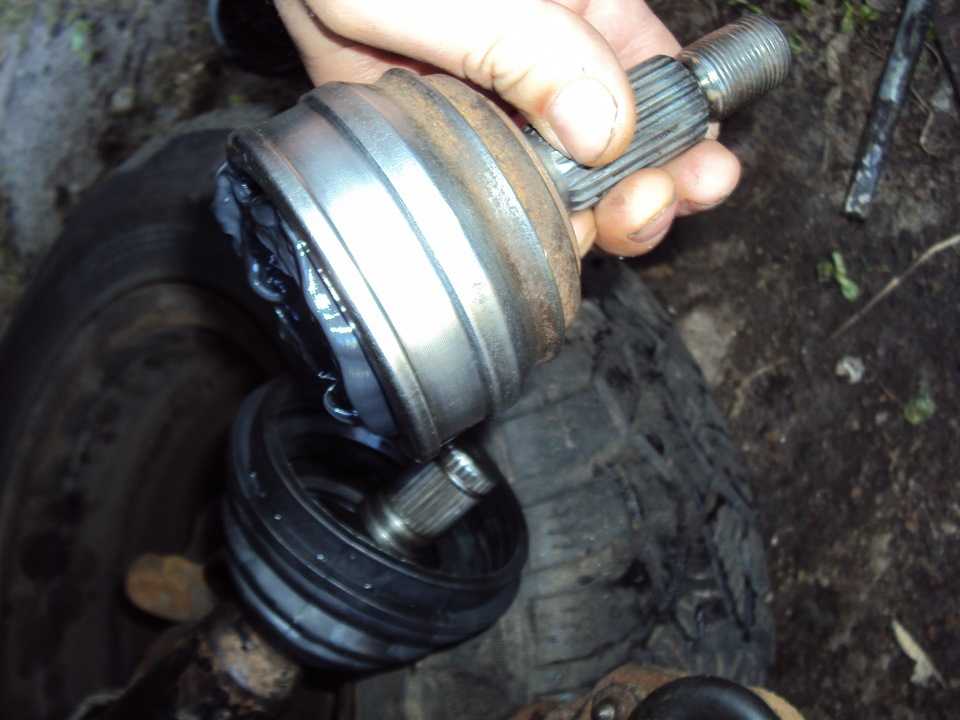

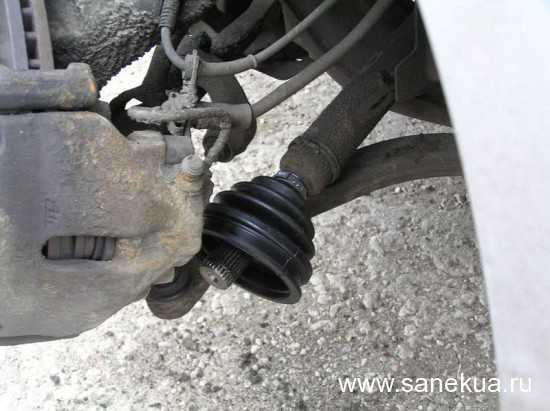

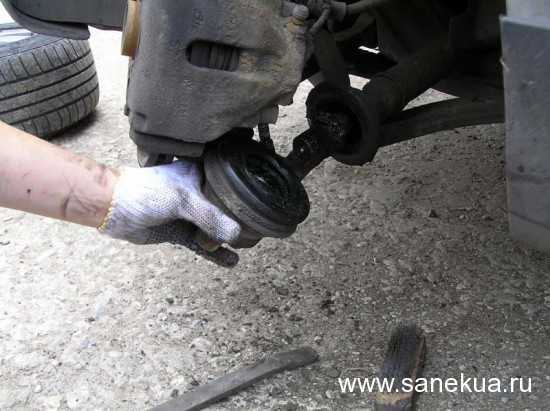

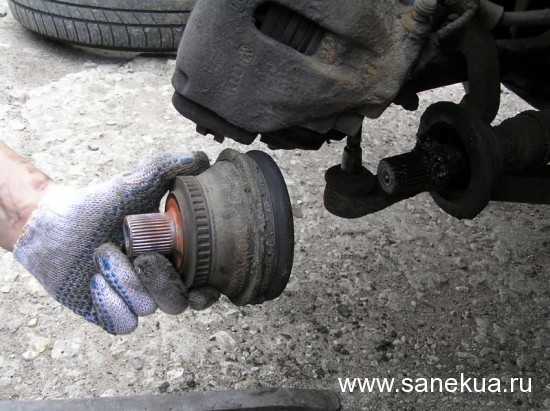

«Заломив» шарнир до упора, извлекаем его из ступицы. Не забудьте вывернуть руль в правую сторону (при замене левого ШРУСа);

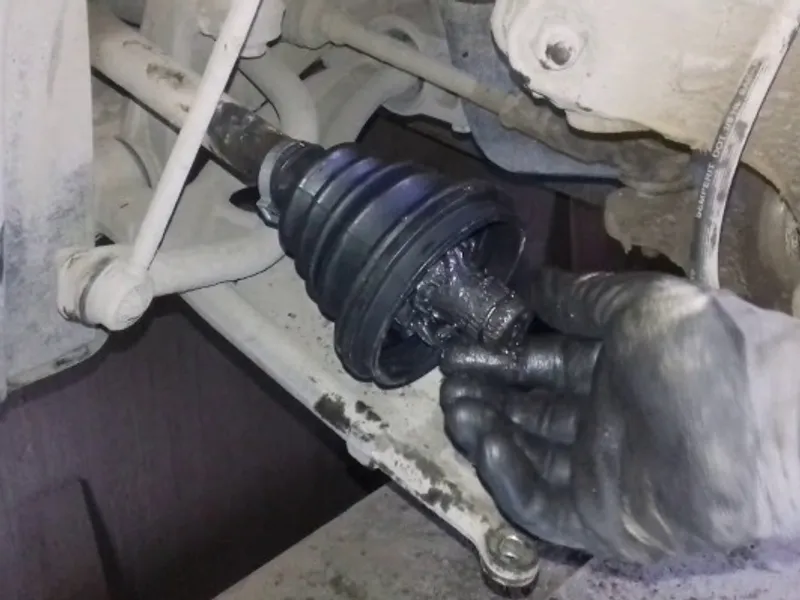

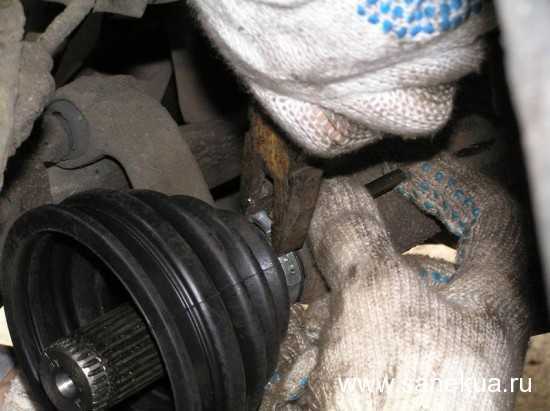

Снимаем (перекусываем) хомуты. Пыльник стягиваем или просто срезаем;

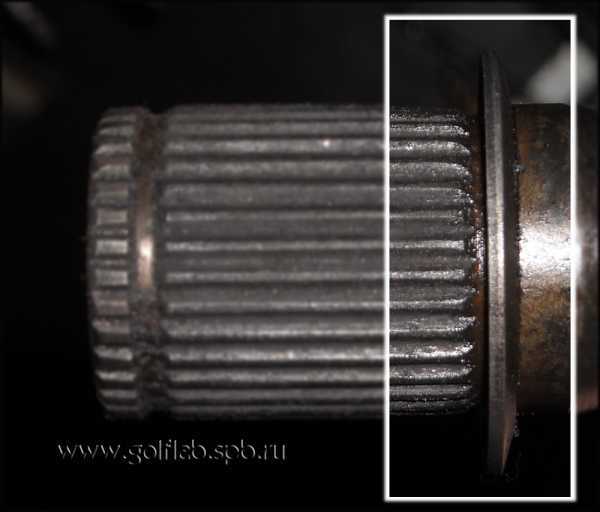

Выравниваем концевик ШРУСа относительно вала (чтобы они располагались на одной оси);

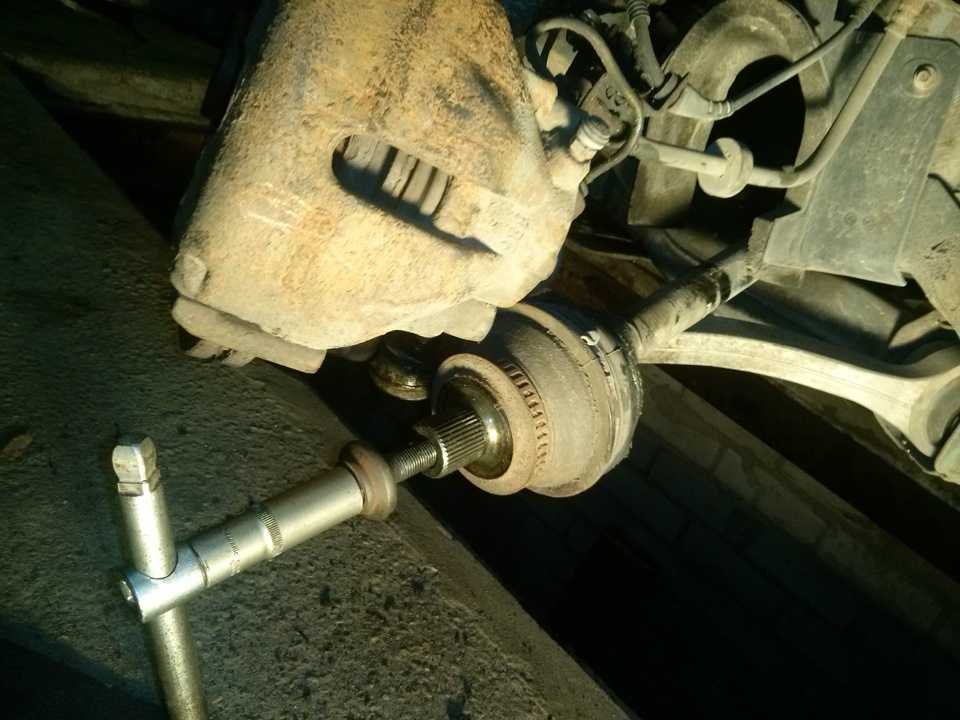

Стягиваем шарнир с вала. Для этого обратно устанавливаем крепежный болт и заворачиваем его ключом пока он не упрется. Затем включаем передачу, чтобы застопорить ШРУС и дальше вкручиваем болт пока узел «не сойдет» со стопорного кольца, расположенного на валу;

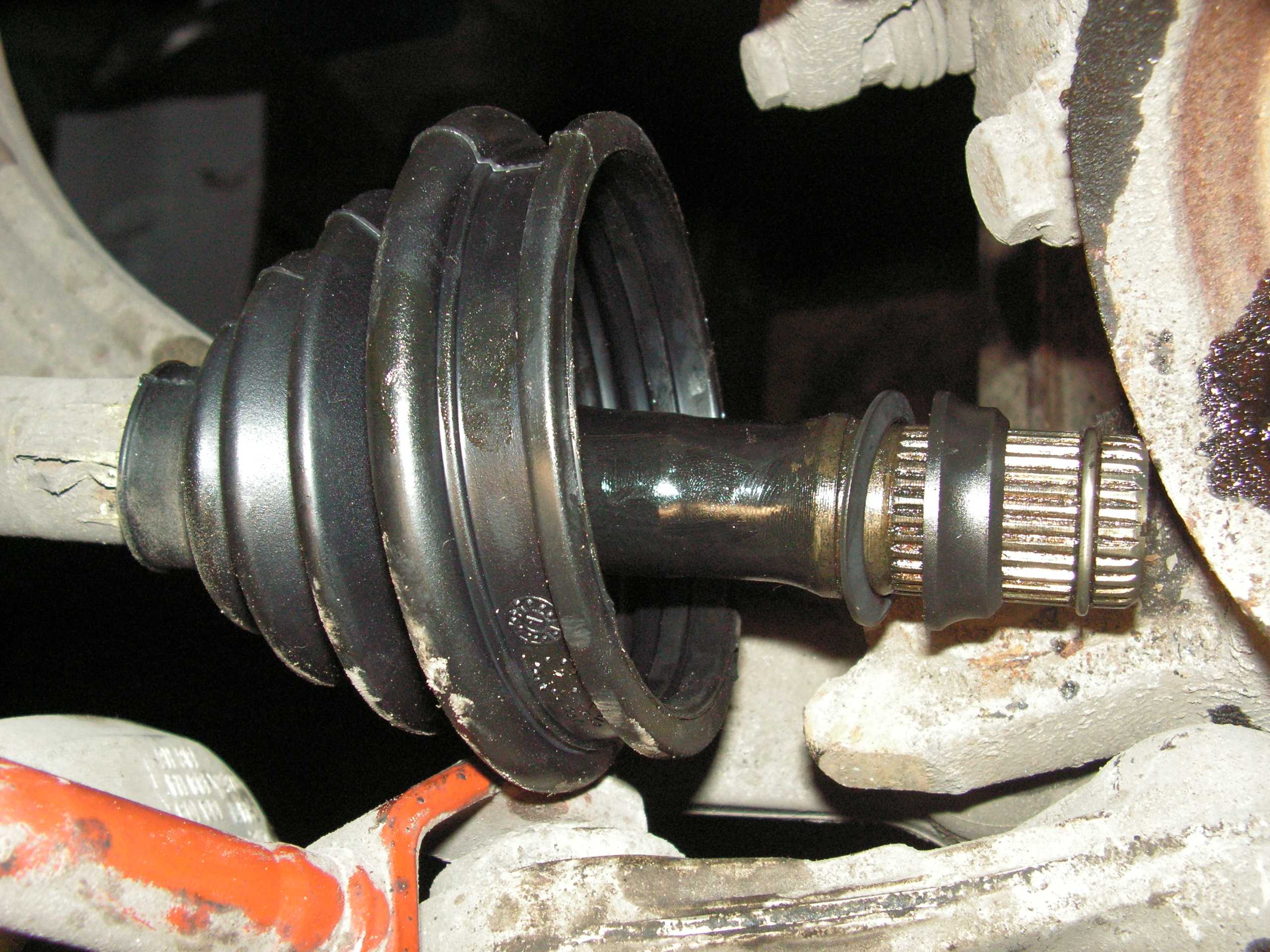

Снимаем стопорное кольцо, втулку и упорное кольцо;
Вал тщательно промываем и вытираем ветошью;
Надеваем на приводной вал хомут;
Тоже самое делаем с новым пыльником;

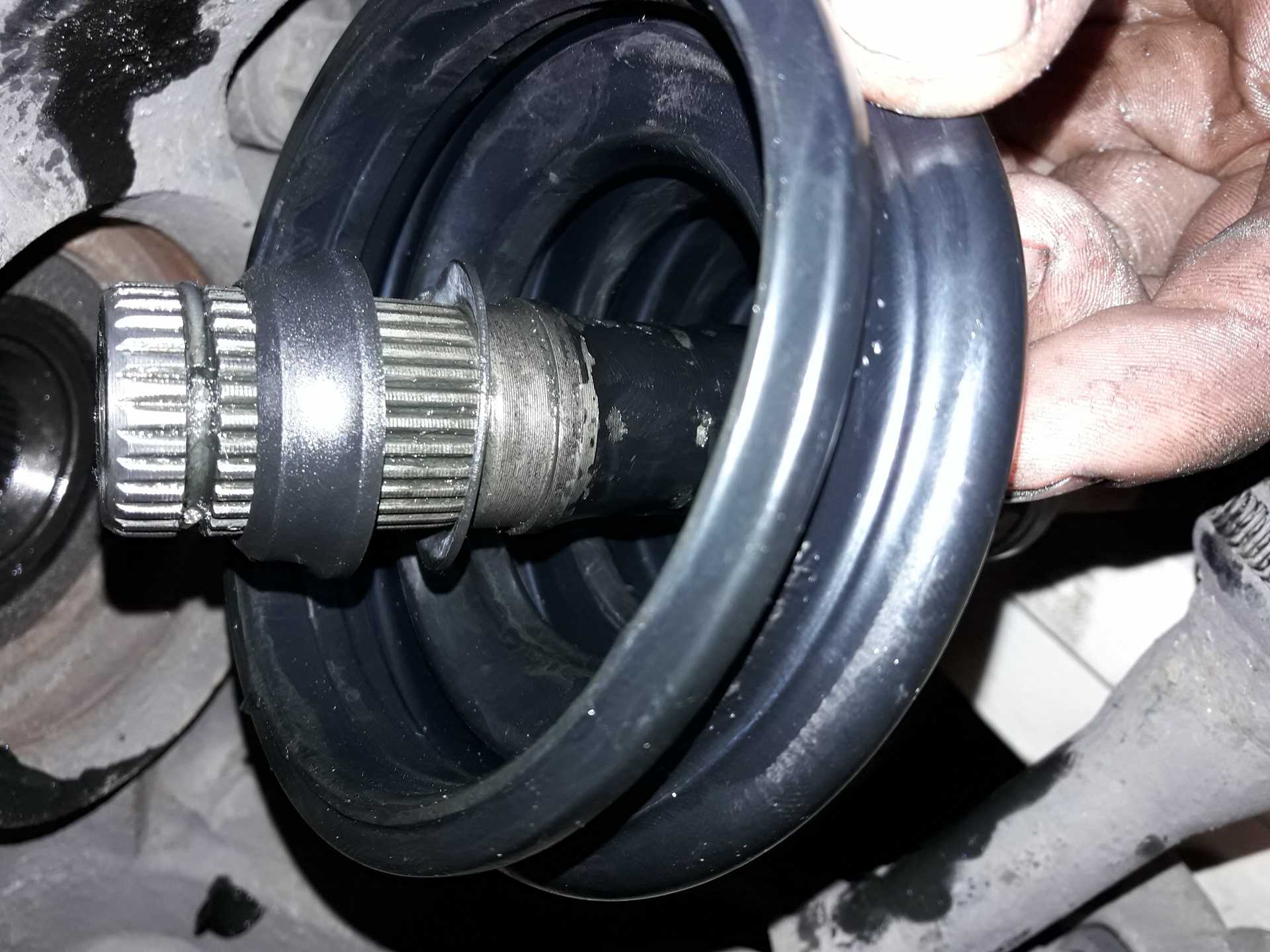

Далее одеваем на вал первую шайбу (дном в сторону двигателя);
Устанавливаем вторую пластмассовую шайбу;
Последним ставим стопорное кольцо;

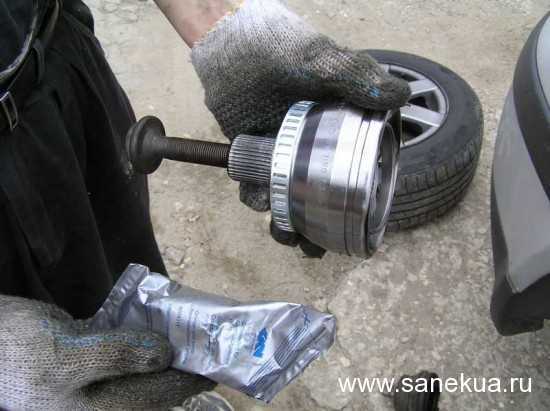

В шарнир закладываем смазку. Встречаются новые ШРУСЫ для Ауди А6 С5 с уже набитой смазкой, что очень удобно;
В пыльник также закладываем смазку;

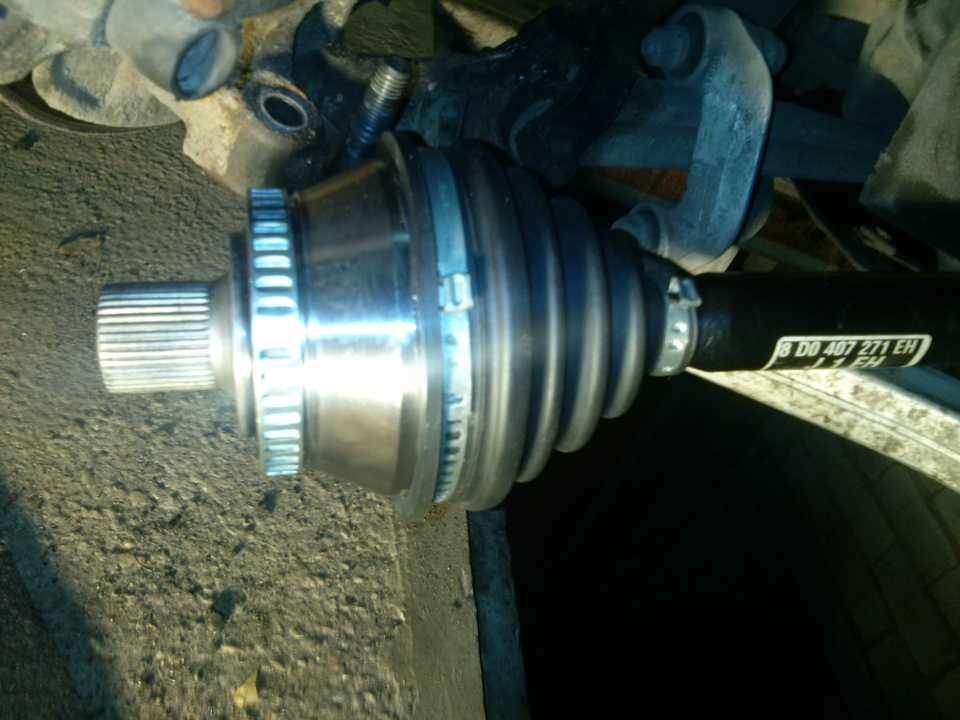

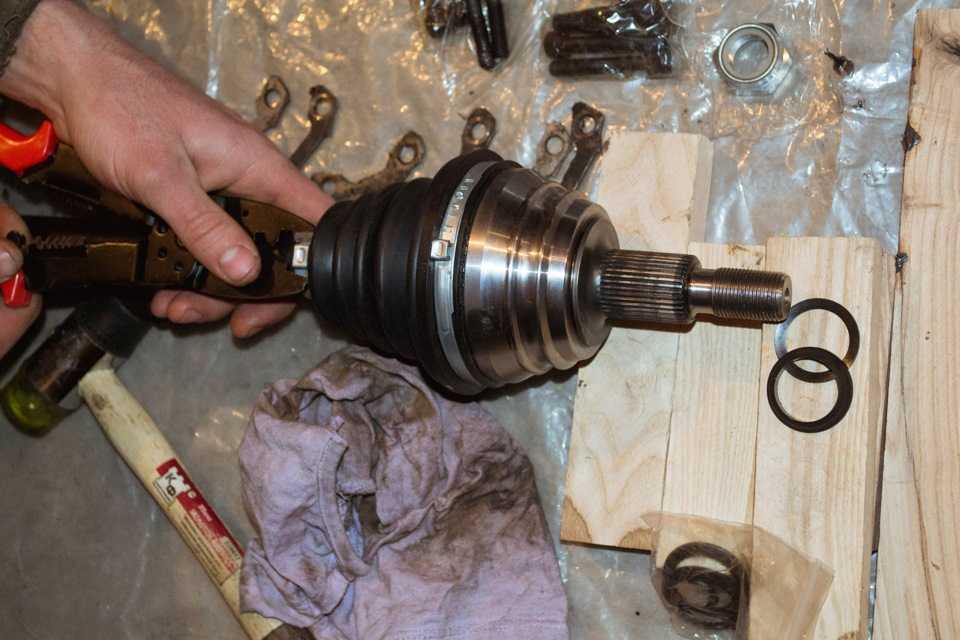

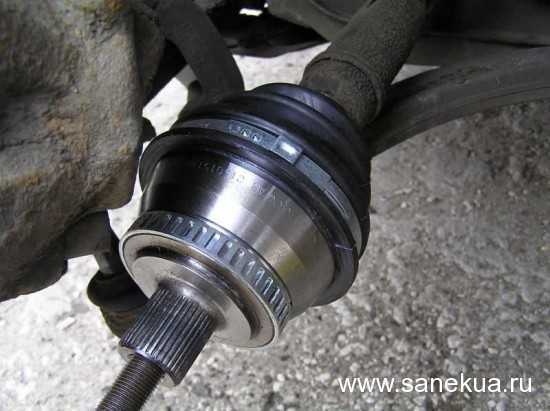

Надеваем новый ШРУС на шлицы вала, а затем садим его до упора, используя молоток и деревянную наставку (садим аккуратно, чтобы пыль не попала в смазку). Далее берем старый болт, вкручиваем его в ступицу и с помощью молотка насаживаем ШРУС на вал. Проконтролировать, полностью ли сел шарнир можно, посмотрев на пластиковую втулку – она должна практически полностью «спрятаться» внутри узла;

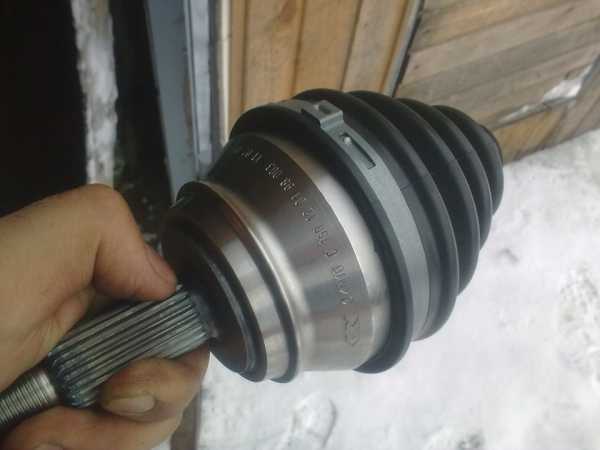

Надеваем на внешнюю обойму пыльник. Для этого придется воспользоваться отверткой и снять авто с передачи. Фиксируем резинотехнический элемент хомутами, зажимая их щипцами;

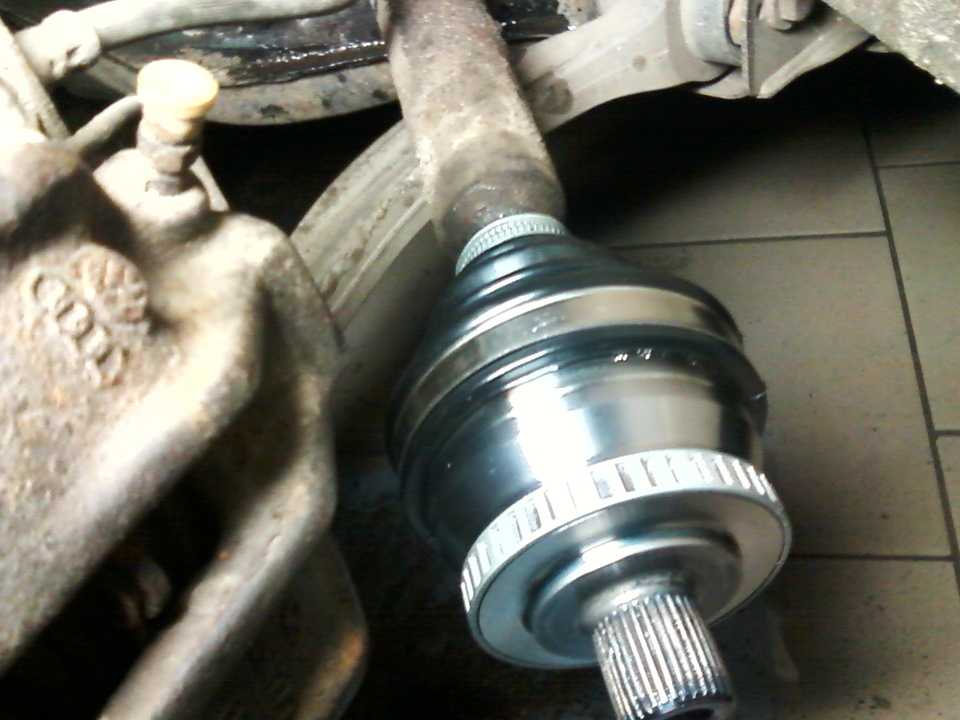

Дальше все делаем в обратной последовательности. Устанавливаем привод в ступицу и наживляем крепежный болт;
Подсоединяем обратно поворотный кулак к рычагам подвески и фиксируем все крепежами;
Ставим на место колесо, опускаем авто с домкрата;
Затягиваем крепежи привода и колеса.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Выбираем тип амортизаторов для автомобиля

На этом замена внешнего ШРУСа на Ауди А6 С5 считается завершенной.

В некоторых случаях не всегда удается раскрутить крепеж кулака к верхним рычагам. Если эти болты долго не раскручивались, то со временем они «прикипают» и открутить их затруднительно. Альтернативным вариантом при такой ситуации является откручивание нижних рычагов от кулака.

По сути, для замены наружного ШРУСа на Ауди А6 С5 особой разницы, от каких рычагов отсоединять поворотный кулак – верхних или нижних, в обоих случаях ступица подастся вбок, что и позволит извлечь концевик привода.

Замена пыльника внешнего Шруса. (или подходит ли пыльник от ВАЗ 2121 на Б5) — бортжурнал Volkswagen Passat Variant VW Synchro 1998 года на DRIVE2

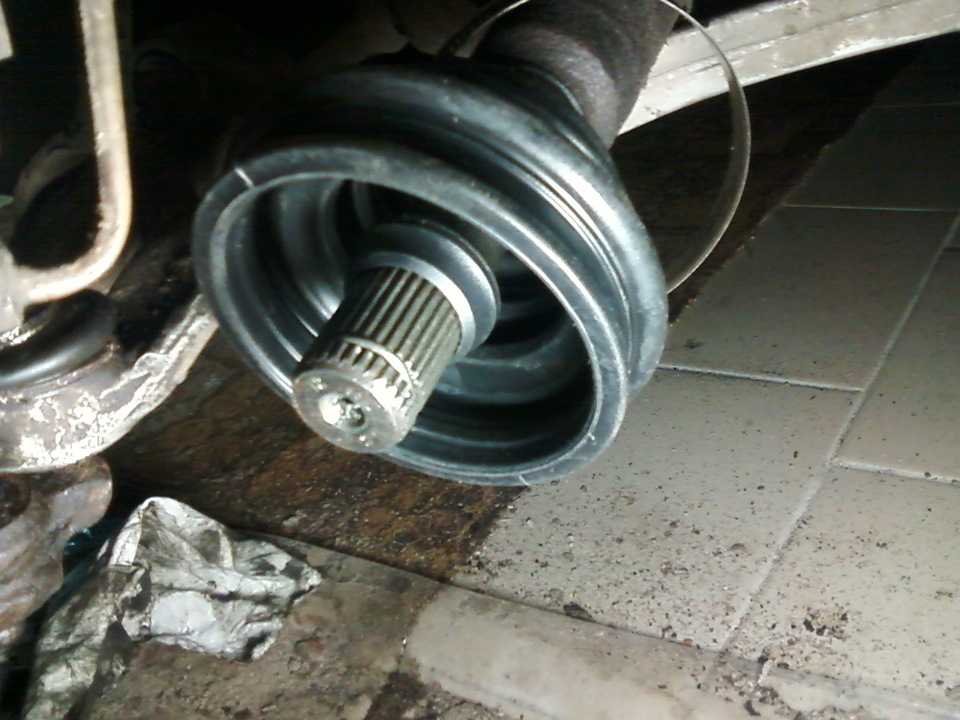

Когда менял масло, заметил неприятность. Пыльник правого внешнего Шруса, разорван пополам.Думаю, кабздец. Не приятно. Но, делать не чего. Цель сама собой поставилась. Требуется замена.В интернете есть много способов, я для себя выбрал, самый адекватный. на мой взгляд.Так, ну с планом действий все понятно. думаю. нужно пыльник выбрать. Лезу в интернет. читаю. И узнаю, что оказывается… пыльники на б5 это как совсем такой, расходный материал. (Может я и не прав) Но много статей по поводу того, что рвутся они. прям, с необычайно высокой частотой. Так же, где тона драйве нашел, запись о том, что ставят пыльник от ВАЗ 2121. Мол, ходят лучше оригинала. Посмотрим. подумал я. И заехал купил пыльник. Стоимость его составила. 150р. По размерам. что мне больше всего понравилась. на пассат. идут пыльники. прям…хм… вот какой хочешь. пробил по экзисту. Сравнил 5 фирм, и у всех разные тех параметры. Фантастика подумал я.И так. Пятница, вечер. Вперед.1. Первым делом, сдернул ступичный болт.2. Расслабляем колесо. Вывешиваем.снимаем.3. Откручиваем Суппорт, подвешиваем его на рулевую тягу. (или кому куда удобно)4. Откручиваем верхние 2 рычага. А именно… аккуратно выбиваем болт… который держит их. И отводим всю стойку в сторону.

5. Вытаскиваем Шрус из ступицы.6. Самое интересное. Шрус я снял, методом, закручивания ступичного болта до упора. Шрус спокойно снялся. Правда до пер я не сам до этого. Сам я судражно пытался, его всеми правдами и не правдами вырвать от туда.7. все снимаем, чистим, мажем. натягиваем пыльник и обратно в топку.

С помощью такого метода, пыльник можно заменить максимум за час.Видел, статью где народ нижние шаровые вытаскивал. Я, думаю, что один болт все же проще открутить.Рулевую тягу откручивать не нужно. А то и такое видел.По поводу пыльника… отпишусь потом, сколько км… получится на нем проехать. Хотя, сам пыльник мне понравился. резина мягенькая.

Чет еще, хотел написать… забыл.

Дополняю 05.03.2016Пыльники оказались слабоватыми. за 25 тыс. Пыльник рассохся, и развалился. )

Замена внутреннего ШРУСа

Операция полностью аналогична снятию наружного шарнира, но тут уже без снятия полуоси не обойтись. Встречаются конструкции, где привод закреплён болтами на фланце коробки, например, как в Ауди А6 С5. В этом случае масло сливать не потребуется.

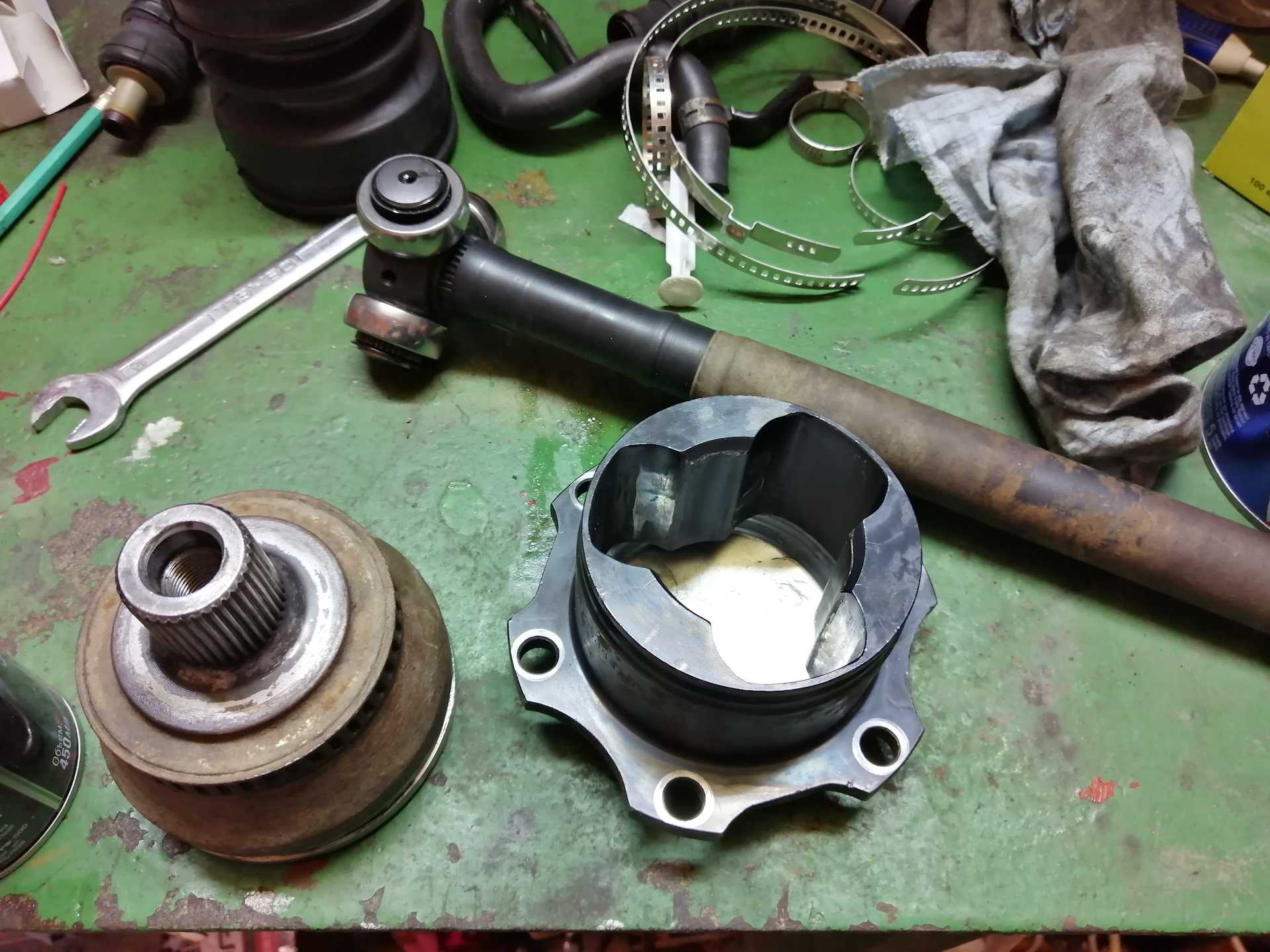

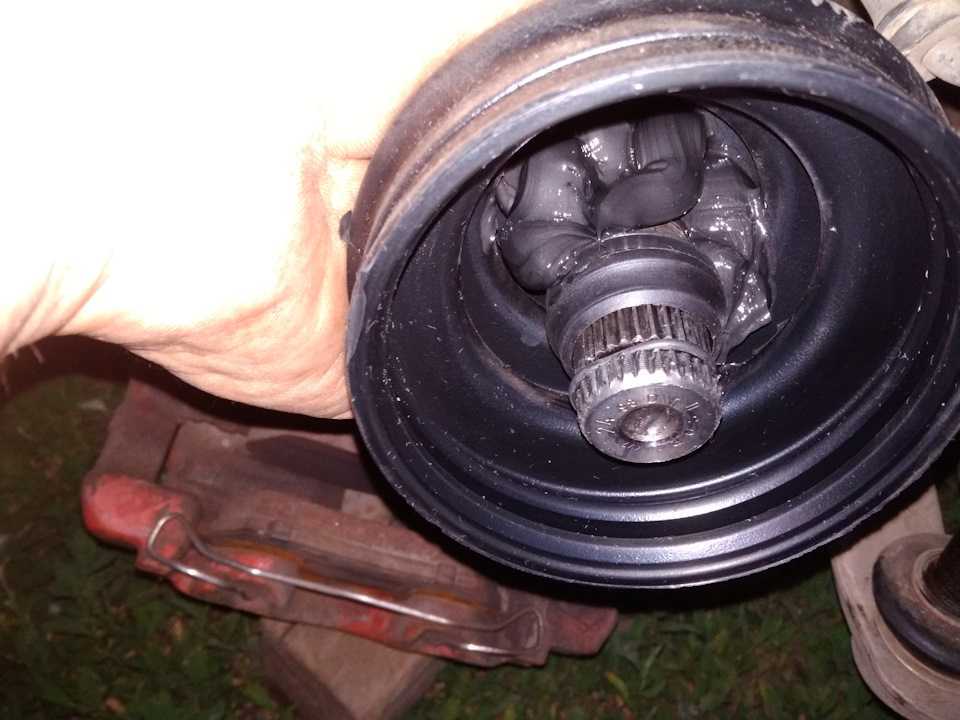

В отличие от внешнего, трипоидный внутренний ШРУС легко разбирается, что открывает доступ к стопорному кольцу. Но сжимается оно всё так же, резкими ударами по внутренней обойме при закреплённом в тисках приводе.

Есть отличия в установке пыльника – внутренний шарнир допускает продольное перемещение, поэтому закрепить его чехол надо с учётом рекомендованного заводом расстояния от конца вала. Это необходимо для правильной работы пыльника при перемещении шарнира между крайними положениями по длине.

Источник

Диагностика

Проверить исправность компонентов рулевого управления можно тремя способами:

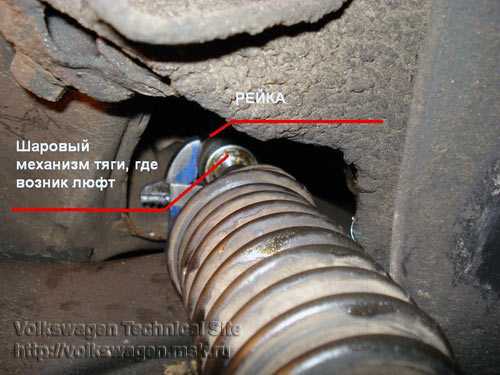

На яме: диагностируются люфты и стуки в шарнирах рулевых тяг либо шлицах или крестовине карданного вала. Контроль удобнее проводить вдвоем. Один человек крутит руль, другой проверяет узлы системы.
В движении: диагностируется тяжесть вращения руля, стук при езде по кочкам, усиливающийся при резких поворотах.
Специальным прибором – динамометром-люфтометром: контролируется люфт руля, численные значения усилия поворота. Специальный прибор крепится на рулевом колесе. На «Пассате» с ГУР контроль силы трения проводится при заведенном моторе. Масло должно быть налито до максимальной отметки, воздушные пузыри должны быть выпущены.

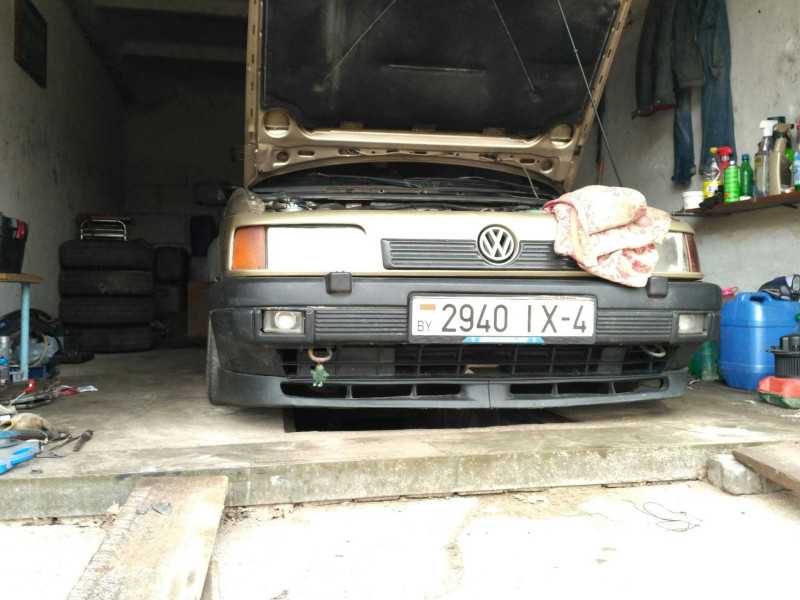

Диагностика машины. Источник фото: https://www.drive2.ru/l/467995580564504902/

Процедура замены наружного ШРУСа

Значительно удобнее работать с приводом (полуосью) когда он снят и закреплён на верстаке в тисках. Но можно и не выполнять лишних операций по демонтажу и сливу масла из коробки передач, сняв наружную гранату прямо под машиной, работая снизу или в арке крыла.

Без снятия полуоси

Сложность задачи заключается в том, что при сбивании наружного ШРУС важно не передавать лишних усилий через вал на внутренний. Он может разобраться или выскочить из коробки. Поэтому действовать нужно аккуратно, желательно вдвоём с помощником:

Поэтому действовать нужно аккуратно, желательно вдвоём с помощником:

ослабляются болты или гайки креплений колеса, а также гайка, стягивающая ступичный подшипник;
машина с нужной стороны поднимается домкратом и закрепляется на надёжной подставке;
снимается колесо, отворачивается ступичная гайка;
дальнейшие действия могут отличаться в зависимости от модели автомобиля, но в самом частом случае подвески типа «МакФерсон» надо отсоединить поворотный кулак от шарового соединения с рычагом или растяжками, для чего расстыковывается палец шаровой опоры или откручивается её корпус от рычага;
стойка отводится в сторону, при этом хвостовик наружного ШРУС выходит из шлицевого соединения ступицы;
с пыльника гранаты снимаются хомуты и чехол, удаляется лишняя смазка, мешающая работать со внутренней обоймой;

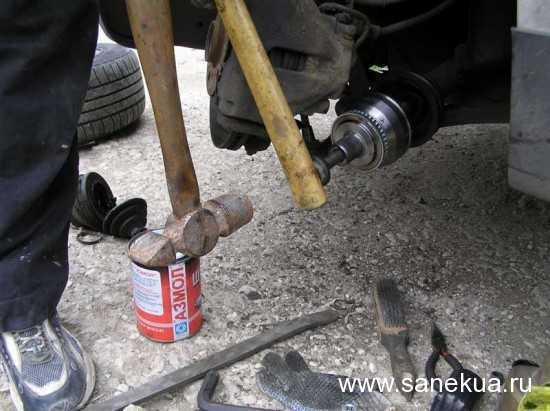

наиболее ответственный момент – удерживая вал, нанести резкий удар тяжёлым молотком через проставку в торец внутренней обоймы, при правильном выполнении граната сдвинется по шлицам или вообще отделится от привода;
замене подлежат пыльник, хомуты, гайка, ШРУС в сборе и стопорное пружинное кольцо, обычно всё это имеется в ремкомплекте вместе с тюбиком специальной смазки, обычная многоцелевая тут не годится;
в первую очередь на вал устанавливается новый пыльник;
новый смазанный шарнир надевается на вал и резким движением продвигается до щелчка стопорного кольца, иногда приходится нанести лёгкий удар в торец хвостовика, защитив его от деформации старой гайкой;
в обратном порядке собирается подвеска, гайка ступицы затягивается согласно ремонтной документации на конкретную машину.

Полезно будет заодно поменять и пыльник внутреннего ШРУС пока снят наружный. От состояния чехлов принципиально зависит ресурс узла.

Со снятием полуоси

Снять привод в сборе полезно для большего удобства работы, особенно в тяжёлых случаях заклинивающего стопорного кольца. Обычно для этого потребуется слить масло или его часть из коробки передач, не забыв залить его обратно, а ещё лучше совместить процедуру с заменой масла.

Привод в коробке удерживается аналогичным стопорным пружинным кольцом круглого сечения, которое сжимается после резкого удара в наружную обойму шарнира через проставку.

Иногда удаётся отжать привод монтировкой. Снятие шарниров с вала выполняется в тисках аналогично уже описанной процедуре.

Не стоит пытаться выдернуть полуось за вал. Закончится это саморазборкой внутреннего шарнира, имеющееся там упорное кольцо не выдержит.

порядок сборки внутреннего ШРУСа | Обслуживание и ремонт автомобилей VW / Audi. Статьи, советы, рекомендации

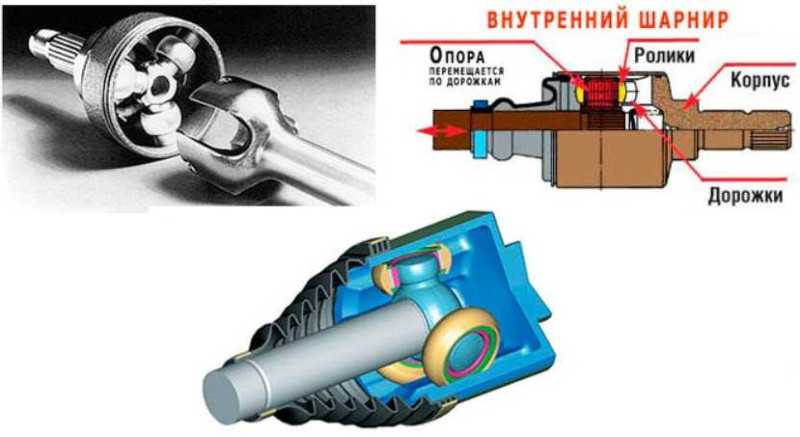

ШРУС — шарнир равных угловых скоростей

возможны ситуации, при которых потребуется разобрать и потом собрать внутренний ШРУС. Не имея навыка или понимания устройства, легко совершить ошибку. Поэтому рассмотрим устройство и порядок сборки.

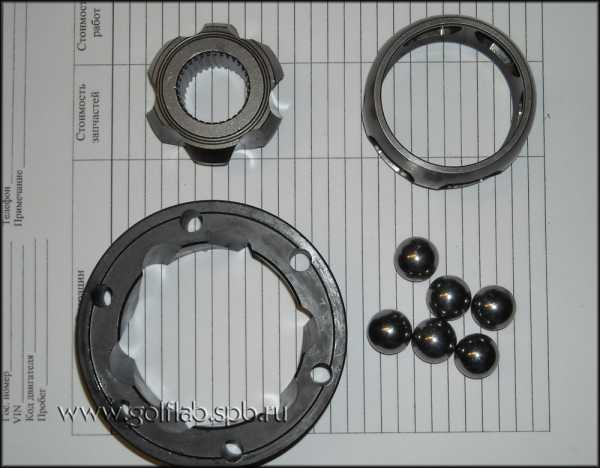

Итак, ШРУС состоит из следующих частей:

-внешняя обойма

-внутренняя обойма

-сепаратор

-шарики

чем то похож на подшипник, но его части не крутятся относительно друг друга, а только имеют некоторую степень свободы перемещенияНа большинстве VW внутренние ШРУСы бывают двух диаметров, 94 и 100 мм. Для Гольф 2 с мотором 1,3 наружная часть слегка отличаетсянаружная обойма маленьких ШРУСов симметричная

большие, 100 мм, на стороне, прилегаемой к фланцу коробки, имеют выточку под пробковую прокладку

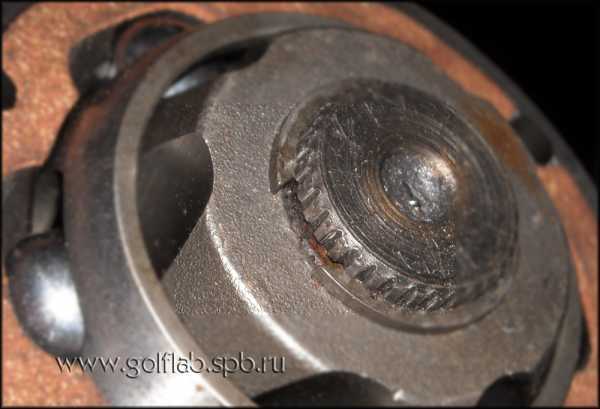

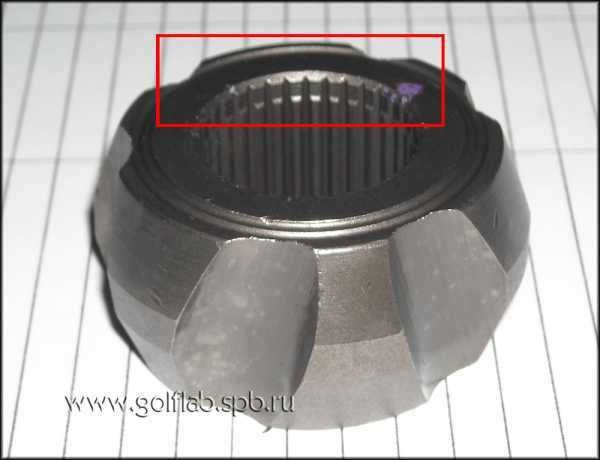

внутренняя обойма так же не симметричнаЧасть, которую нужно ориентировать к фланцу КПП

сторона, которая должна быть обращена к палке привода, имеет ярко выраженный заход для шлицевой части

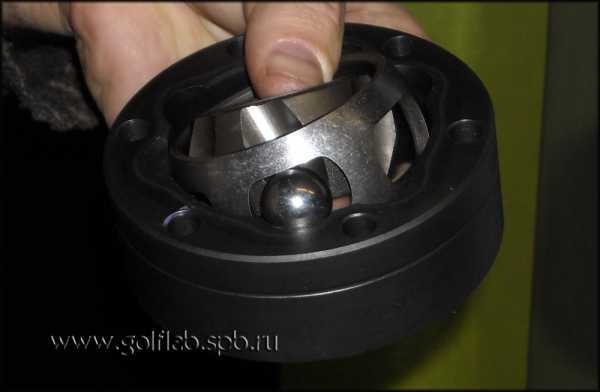

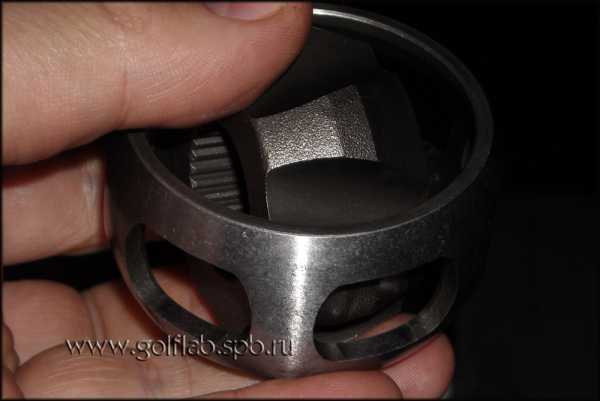

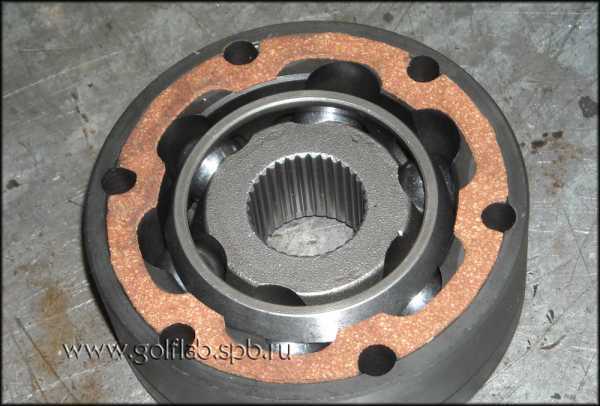

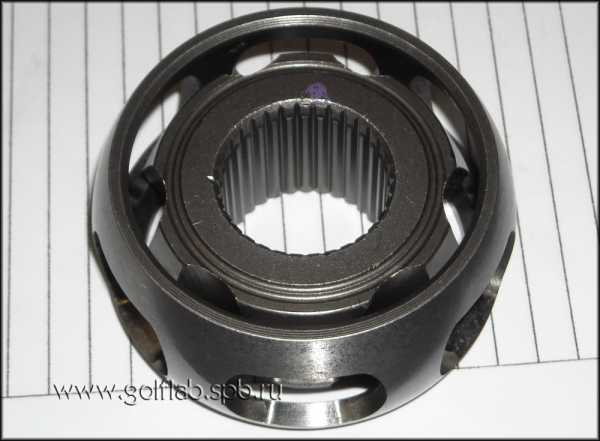

Теперь всё это нужно собрать в один узел. Сначала вставляем внутреннюю обойму в сепаратор, повернув их перпендикулярно друг другу

затем размещаем этот бутерброд внутри наружной обоймы

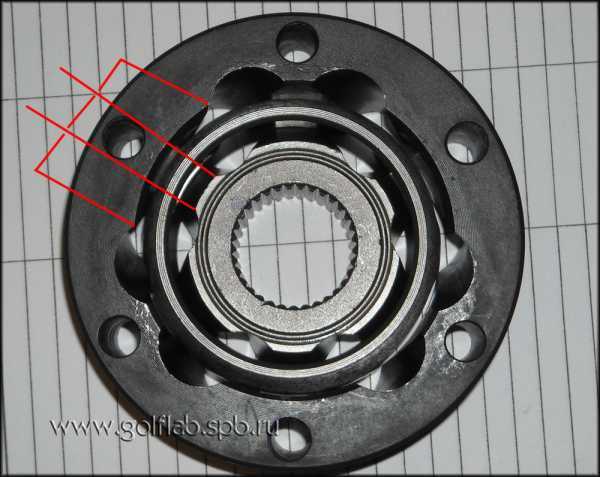

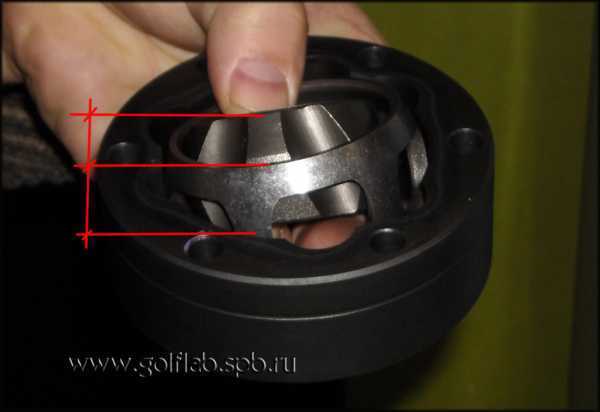

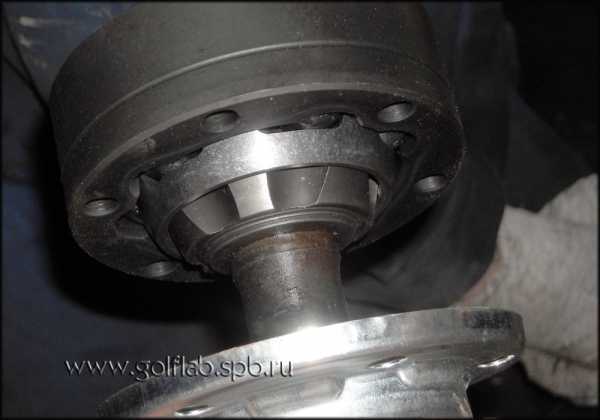

И вот тут требуется внимание: если посмотреть внимательно на обе обоймы ШРУСа, то можно обнаружить, что расстояния между канавками для шариков различаются. И собирать ШРУС надо так, что бы маленькие промежутки оказывались напротив больших

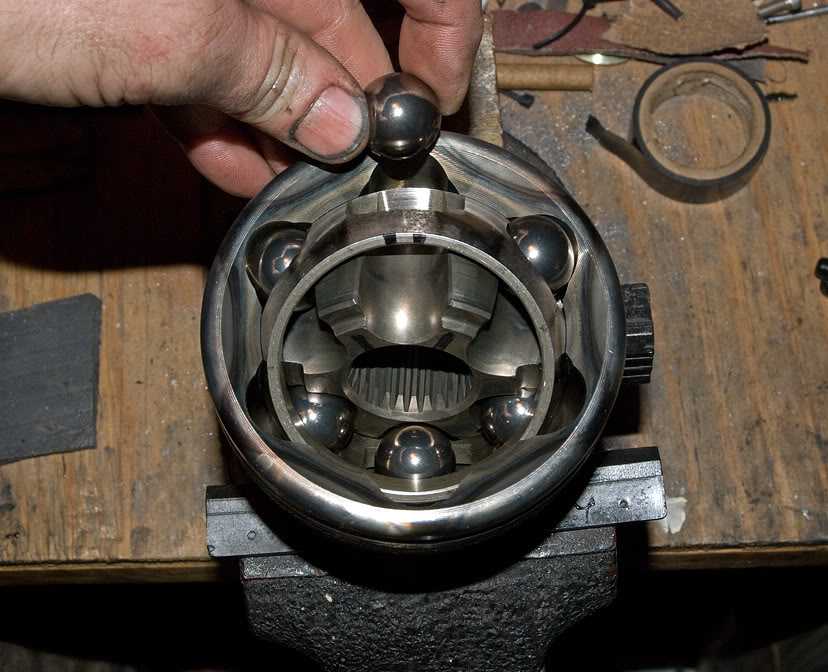

теперь надо вставить шарики. Для этого нужно одновременно и на одинаковое расстояние наклонять и сепаратор и внутреннюю обойму

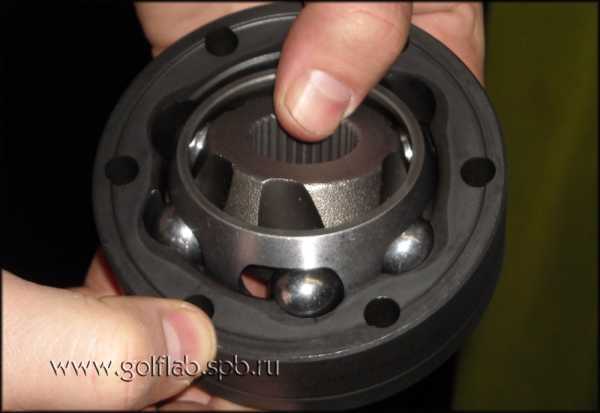

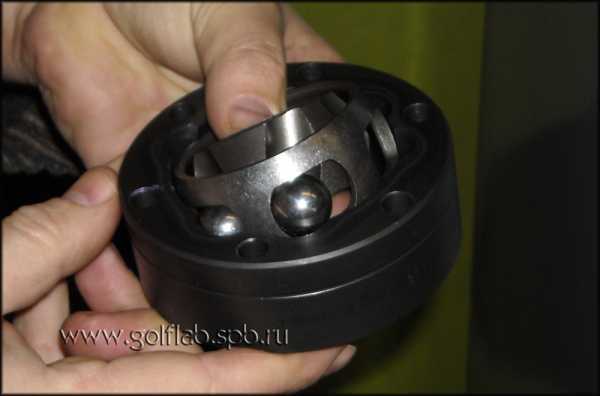

вставляете первый шарик

слегка утапливаете обойму с сепаратором в этом месте, и приподнимаете соседний сектор

и так по кругу

без смазки двигать обойму нового ШРУСа достаточно тяжело, поэтому можно нанести тончайший слой на обе обоймы перед сборкойИ вот ШРУС собран. Если это 100мм-ый, приклеиваете прокладку к наружной части (у меньших диаметров её не предусмотрено)

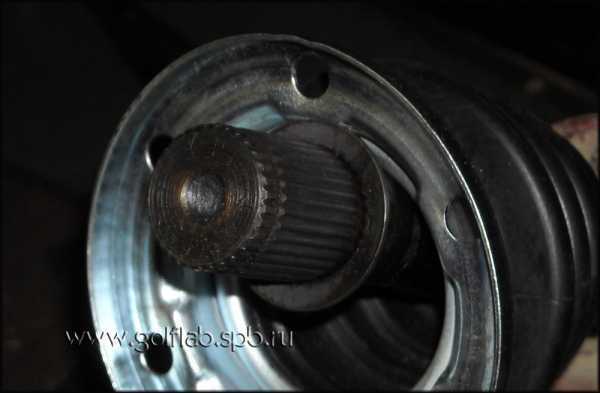

теперь нужно ШРУС надеть на привод. В первую очередь — пыльник

затем надеваете тарельчатую упорную пружину

эта пружина — конусная, очень важно её правильно поставить. Конусом от ШРУСа

затем надеваете ШРУС, и стопорное кольцо

убедитесь, что стопор полностью утоплен в канавке

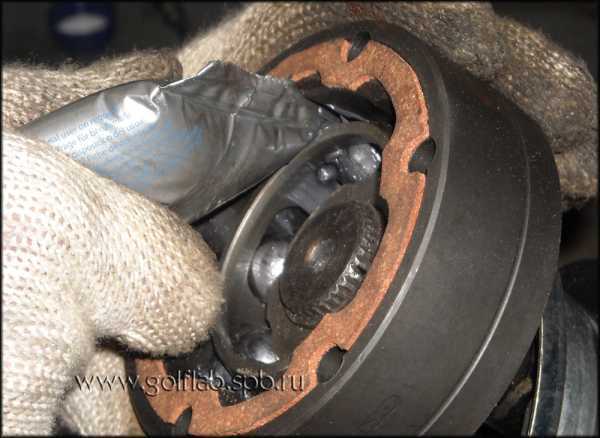

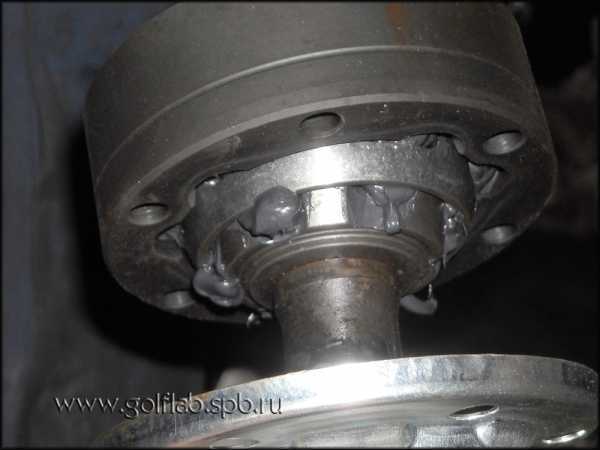

вот теперь можно приступать к смазке ШРУСа. Потяните его на себя, не перекашивая

нанесите смазку на выступающие части

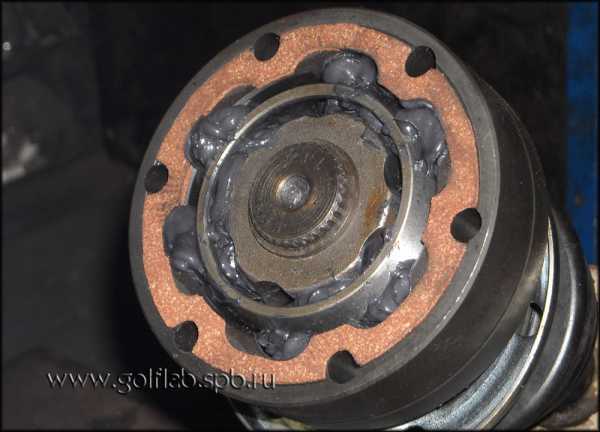

несколько раз подвигайте наружную обойму взад и вперёд. Образовавшиеся излишки смазки равномерно размажьте по частям ШРУСа.Тоже самое сделать с другой стороны

но смазка не должна попасть на прокладкупривод готов к установке

10/2011Яков Финогенов

Как заменить шрус на Volkswagen Passat B5

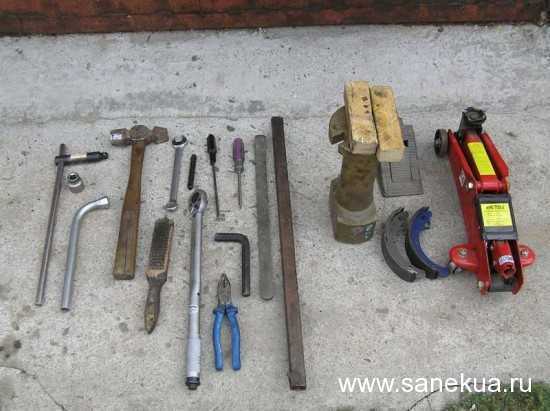

Прежде чем приступать к выполнению работ, следует подготовить все необходимые инструменты. На фото вы видите весь комплект, который понадобится при заменене шруса на Volkswagen Passat B5

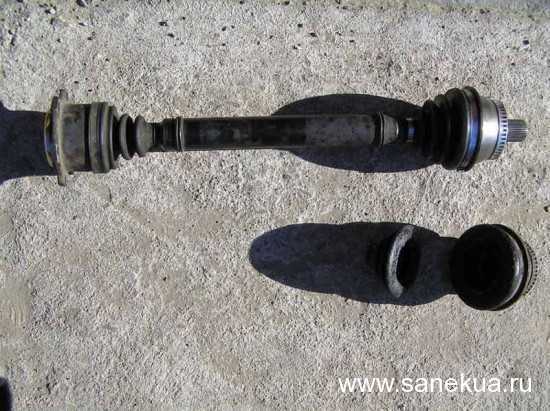

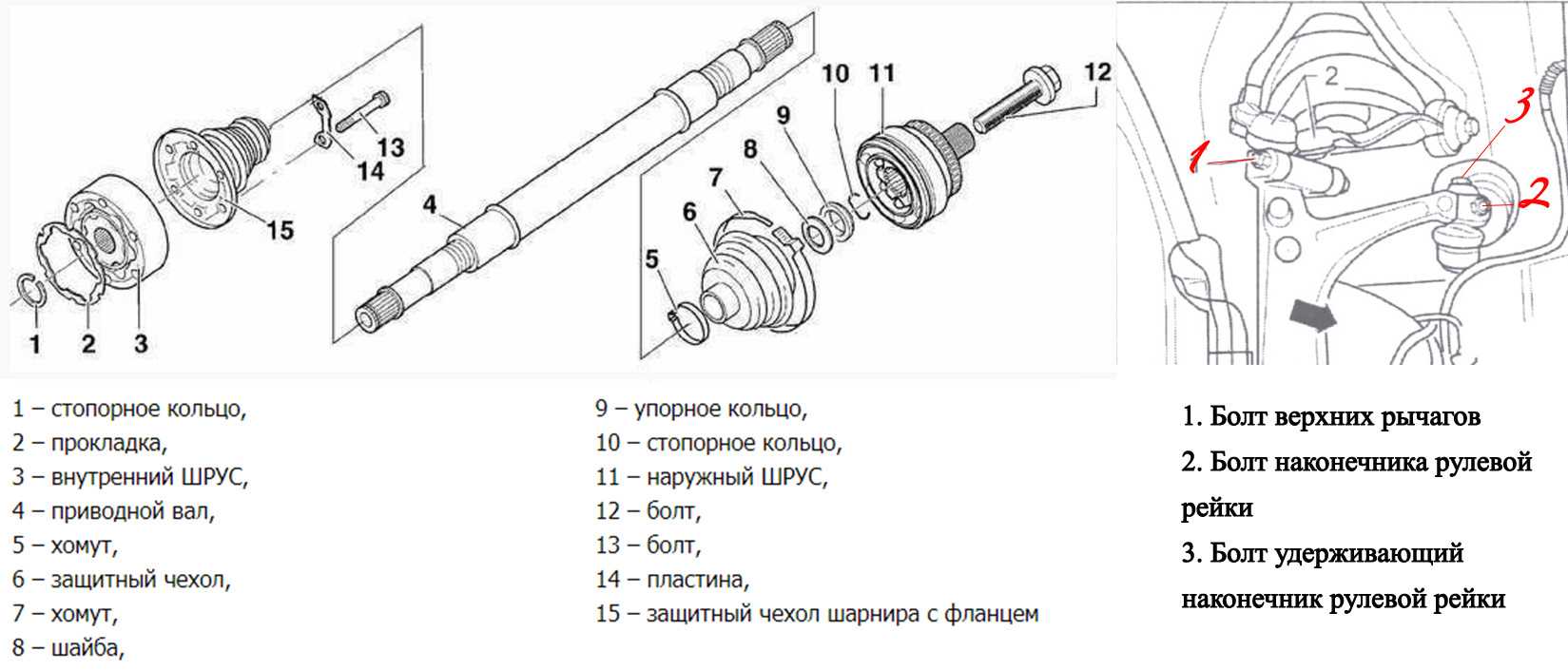

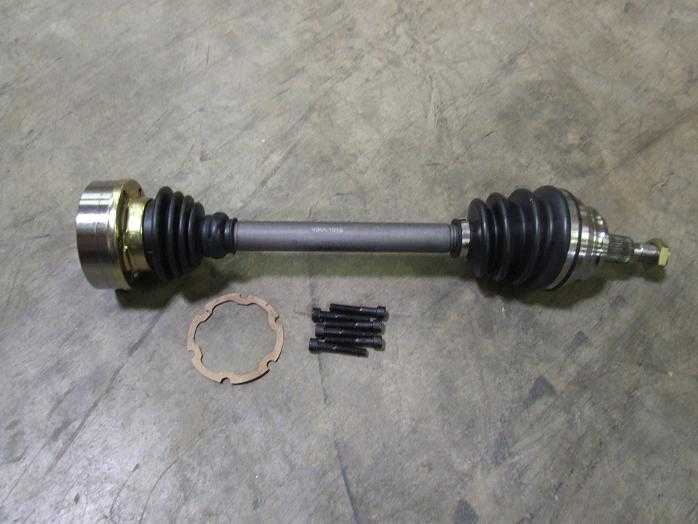

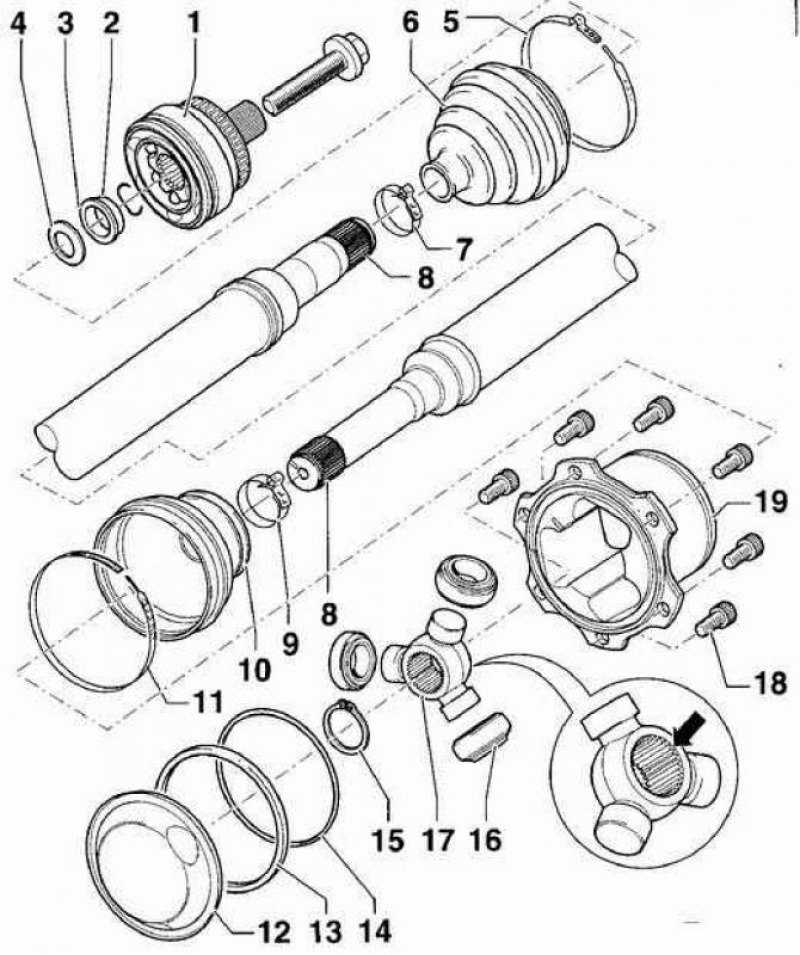

На этом фото вы видите устройство переднего привода, который состоит из двух шарниров равных угловых скоростей (ШРУС), соединенных между собой валом. Этот вал фиксируется в шарнирах упорным и стопорным кольцами.

Хочется заметить, что все детали шарнира изготовлены с высокой точностью, а внутренние его запчасти подбираются индивидуально на заводе изготовителе. Из этого следует, что ремонту изношенный шарнир не подлежит, а его замена производится целым узлом.

Долговечность службы шарнира непосредственно зависит от его герметичности, которая обеспечивается защитными резиновыми чехлами, которые одеваются одновременно на корпус шарнира и вал привода и закрепляются хомутами. Хомуты должны быть с гладкой внутренней поверхностью и без выступающих частей. Как правило, они идут в комплекте со шрусом

Ну а теперь, что касается самой процедуры замены. Эту работу может выполнить один человек. Если вы имеете опыт в ремонте автомобиля, то вам понадобится около двух часов времени.

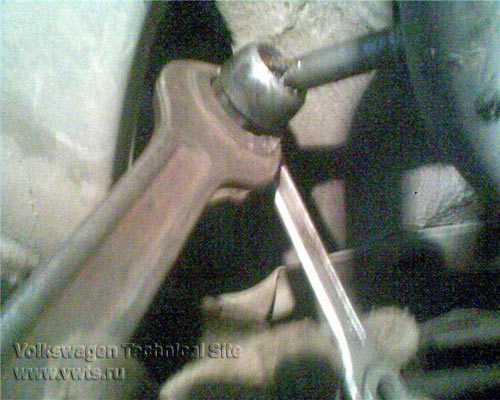

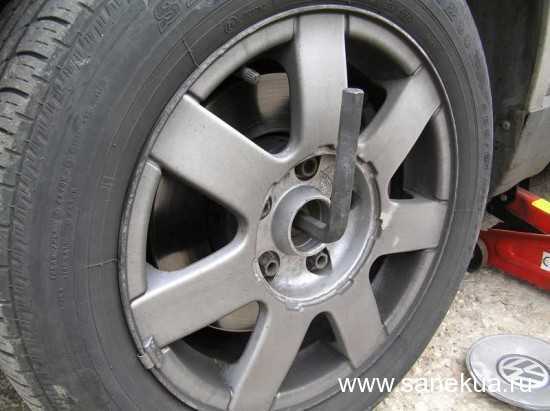

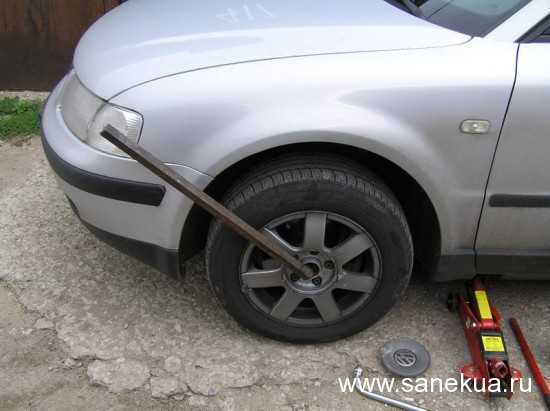

Приступим! Ослабляем гайку подшипника передней ступицы, для этого используем шестигранником на 17. Скорей всего придется приложить усилие, можно использовать рычаг.

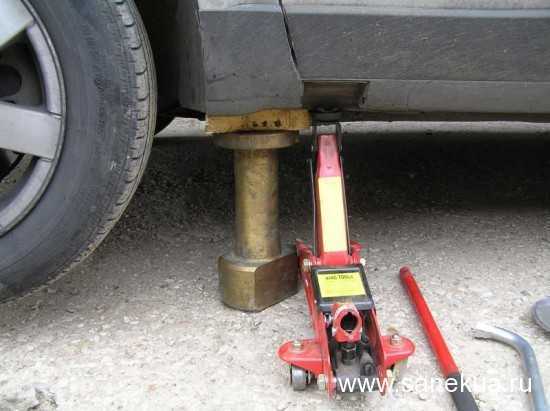

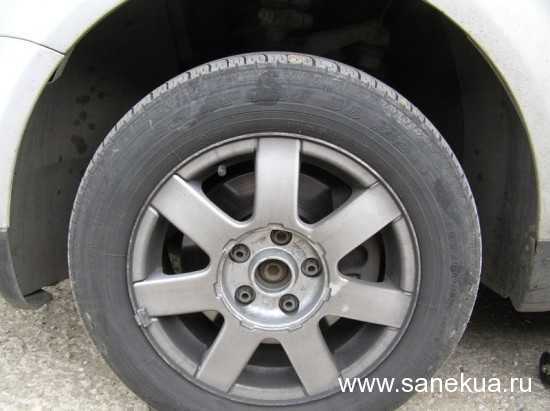

Срываем, но не откручиваем колесные болты, затем поддомкрачиваем автомобиль, предварительно поставив упоры под задние колеса и обязательно страхуем.

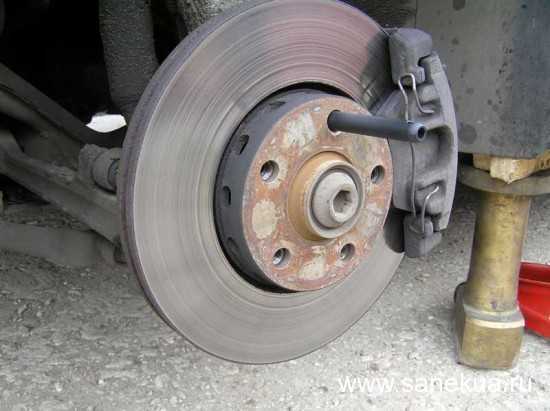

После этого откручиваем гайки полностью и снимаем колесо при этом и обязательно вкручиваем пластиковую направляющую, а если ее нет, тогда болт от колеса (пластиковая направляющая должна быть в комплекте для снятия колес, обычно она используется для удобства одевания колеса). Это необходимо для того, чтобы можно было совместить тормозной диск, иначе будет дисбаланс, следствие, которого биение колеса

Теперь нужно вывернут до упора колесо в противоположную сторону в зависимости с какой стороны производится замена. Если с права то влево и наоборот

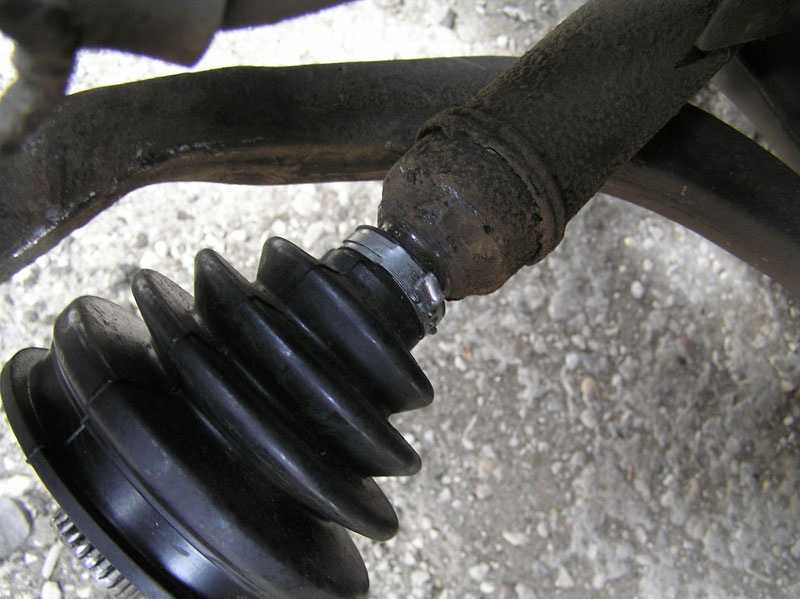

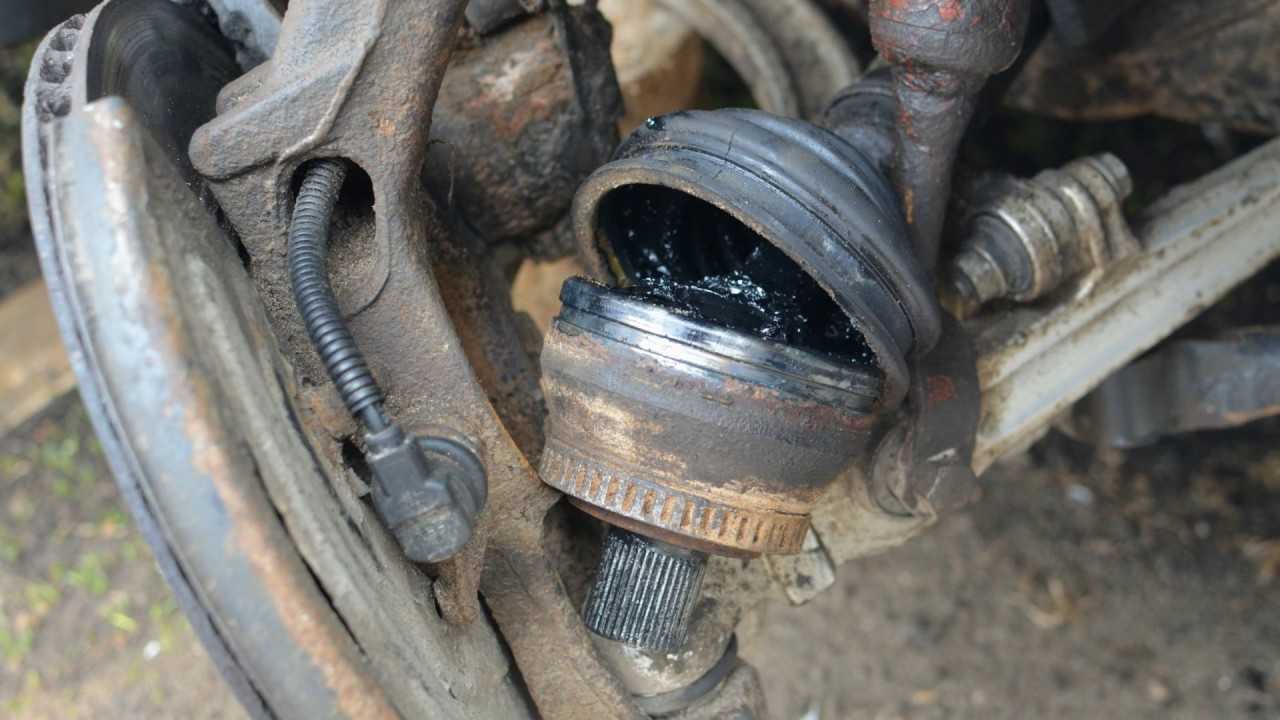

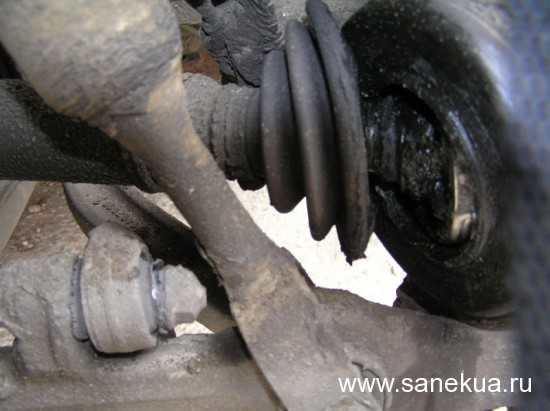

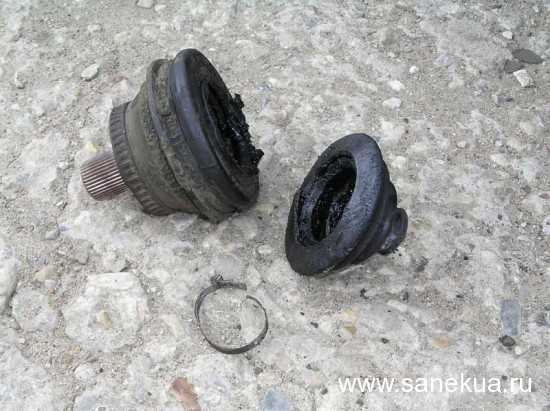

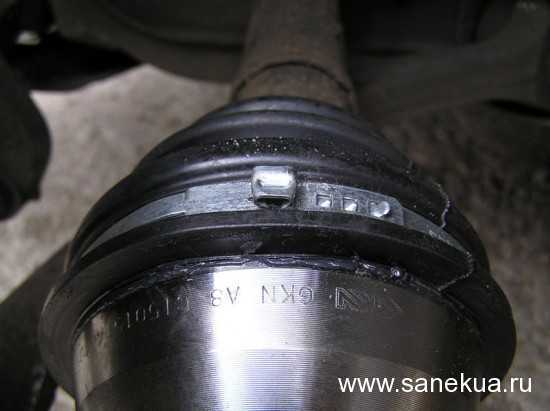

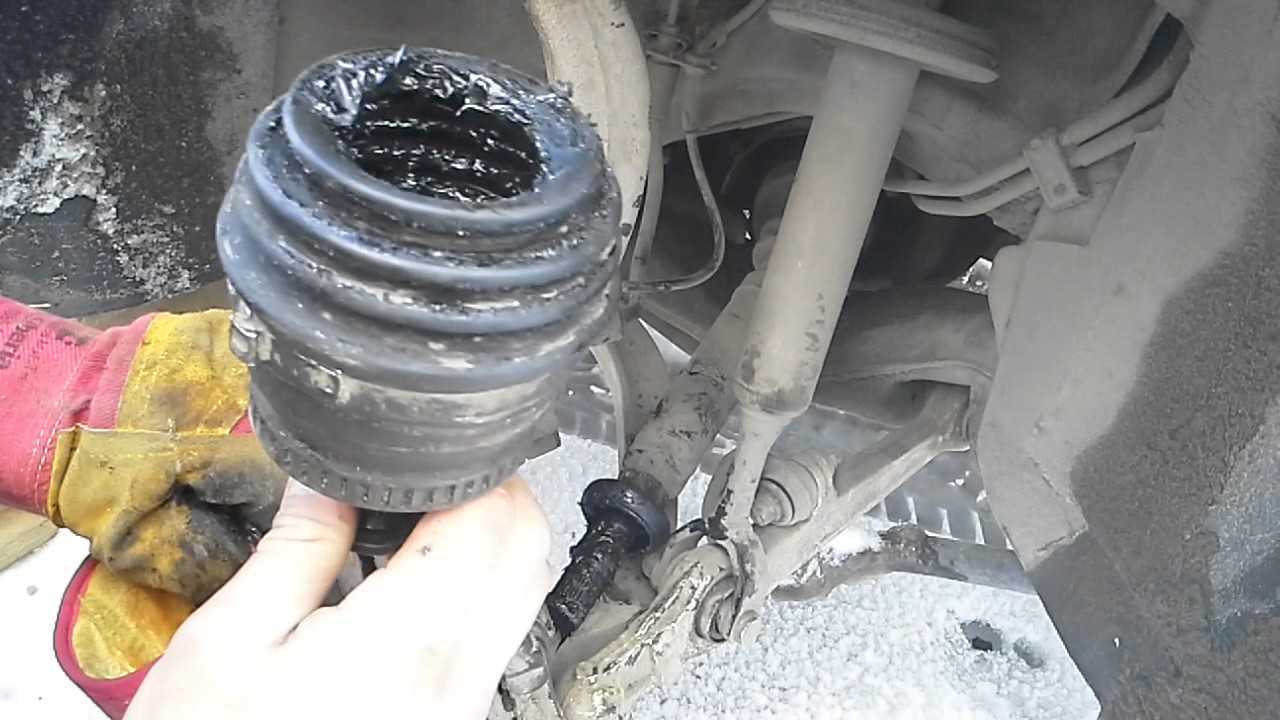

А вот собственно и причина выхода из строя шруса. Разорван защитный резиновый чехол. Нарушена герметичность. Частицы песка и влаги попадают во внутрь, что приводит к быстрому износу внутренних деталей шарнира.

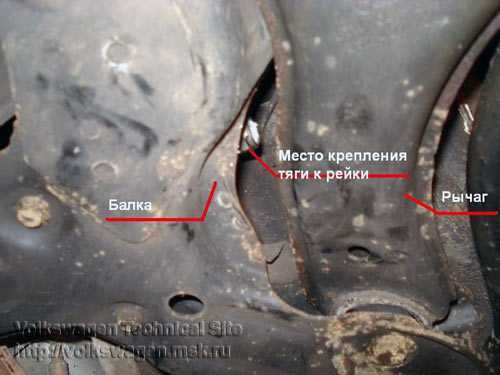

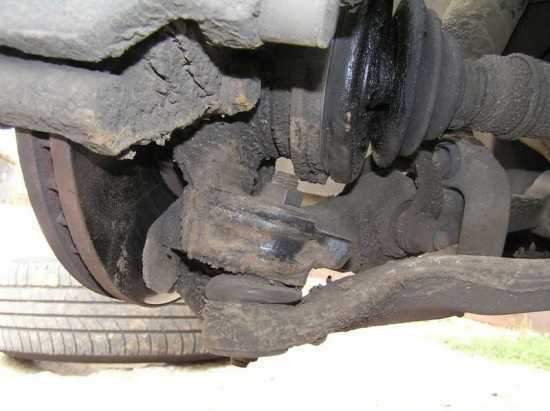

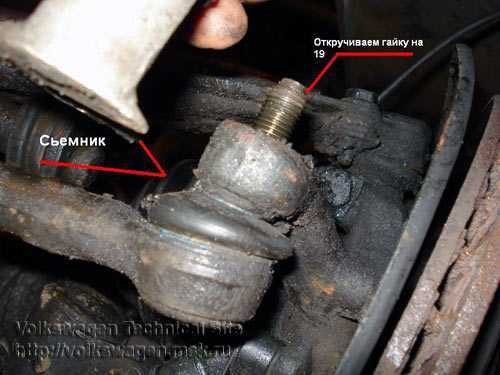

Очищаем гайку заднего нижнего рычага и затем откручиваем ее. Желательно предварительно обработать WD—40

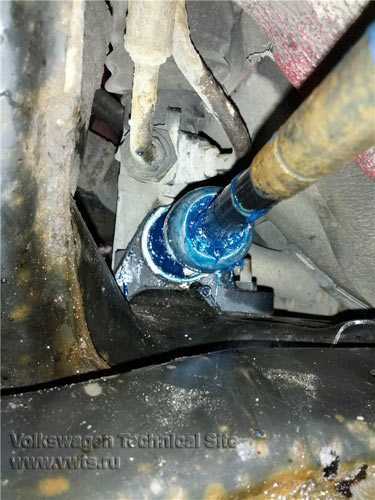

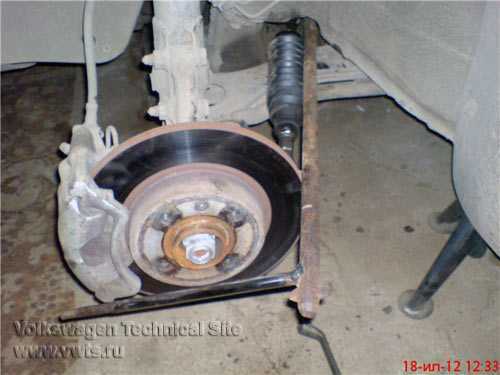

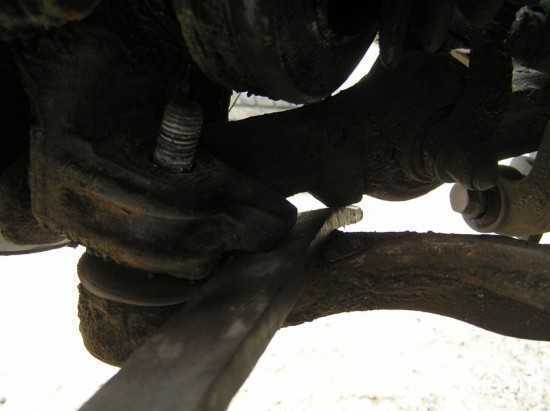

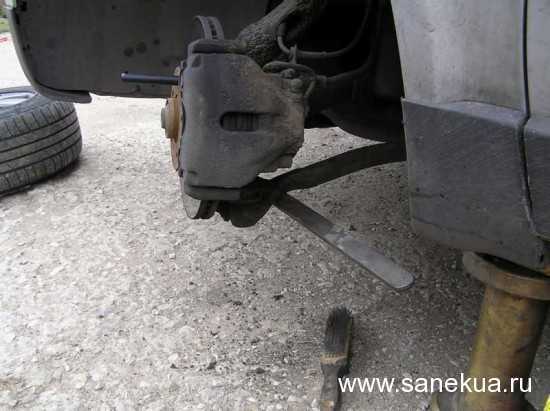

Потом нам понадобится монтировка. Вставляем ее, как показано на фото

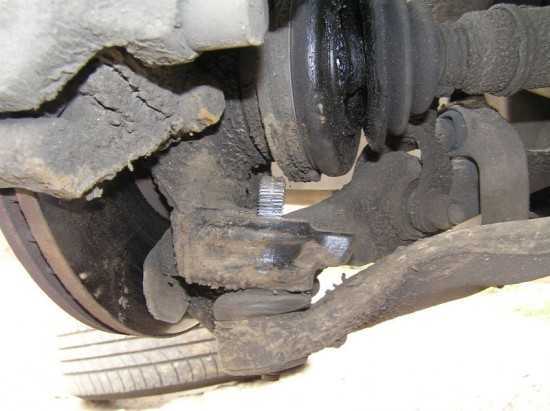

И слегка покачивая поднимем монтировку вверх, что должно привести к отсоединению нижнего рычага поворотного кулака с левой стороны

А затем и с правой

После этого необходимо открутить болт подшипника передней ступицы. Открутив его опять нужно наживить и легким постукиваем выбиваем шрус

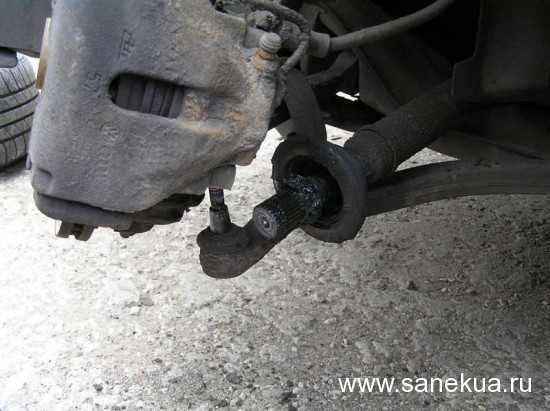

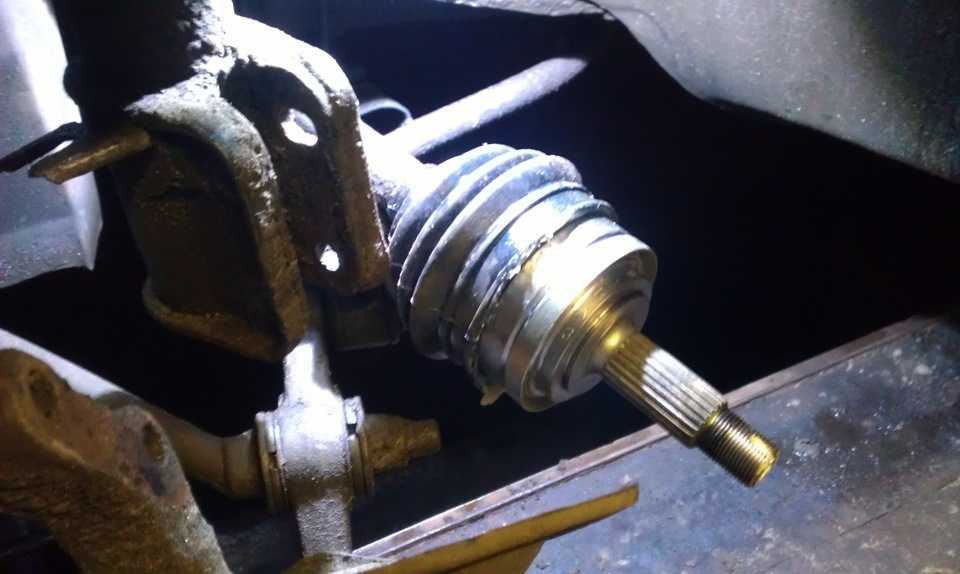

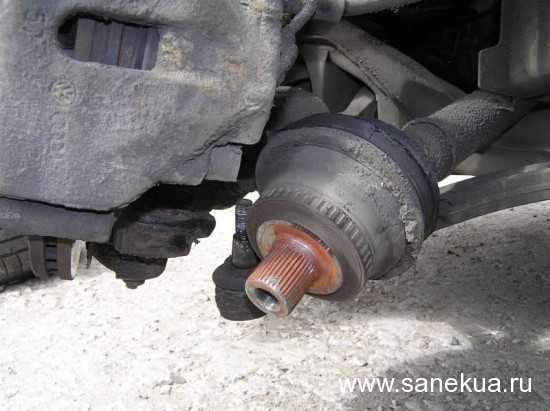

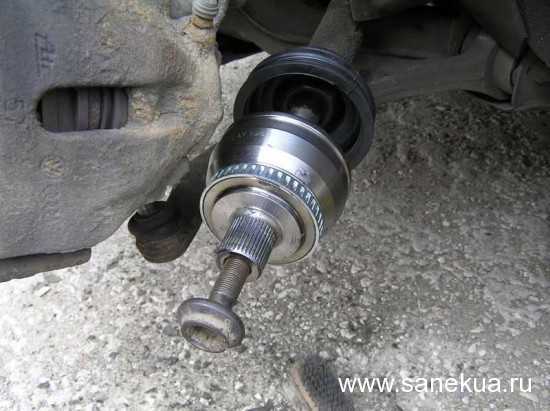

Теперь снимаем шрус, предварительно включив любую передачу, чтобы зафиксировать вал привода колес, затем закручиваем до упора болт в корпус ШРУСа

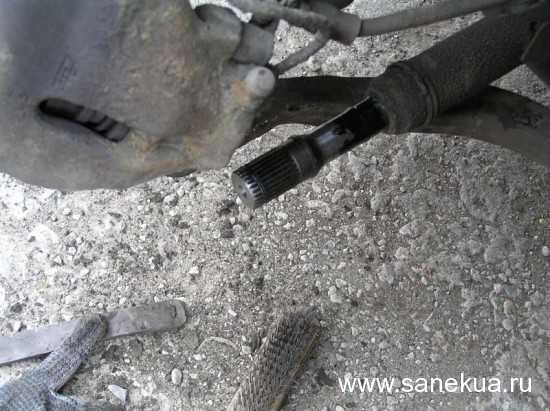

Затем прокручиваем его, пока шрус не сойдет со стопорного кольца

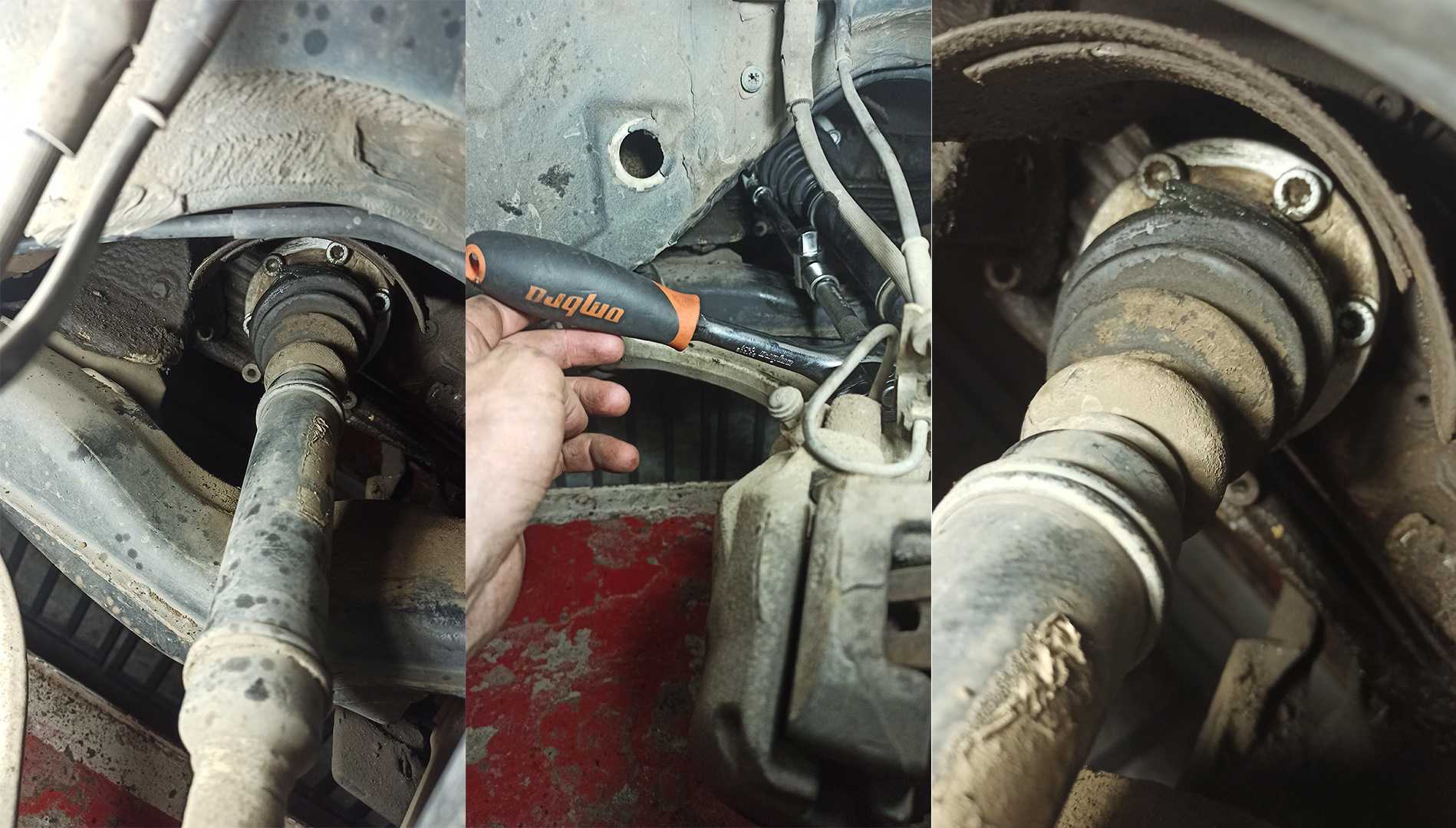

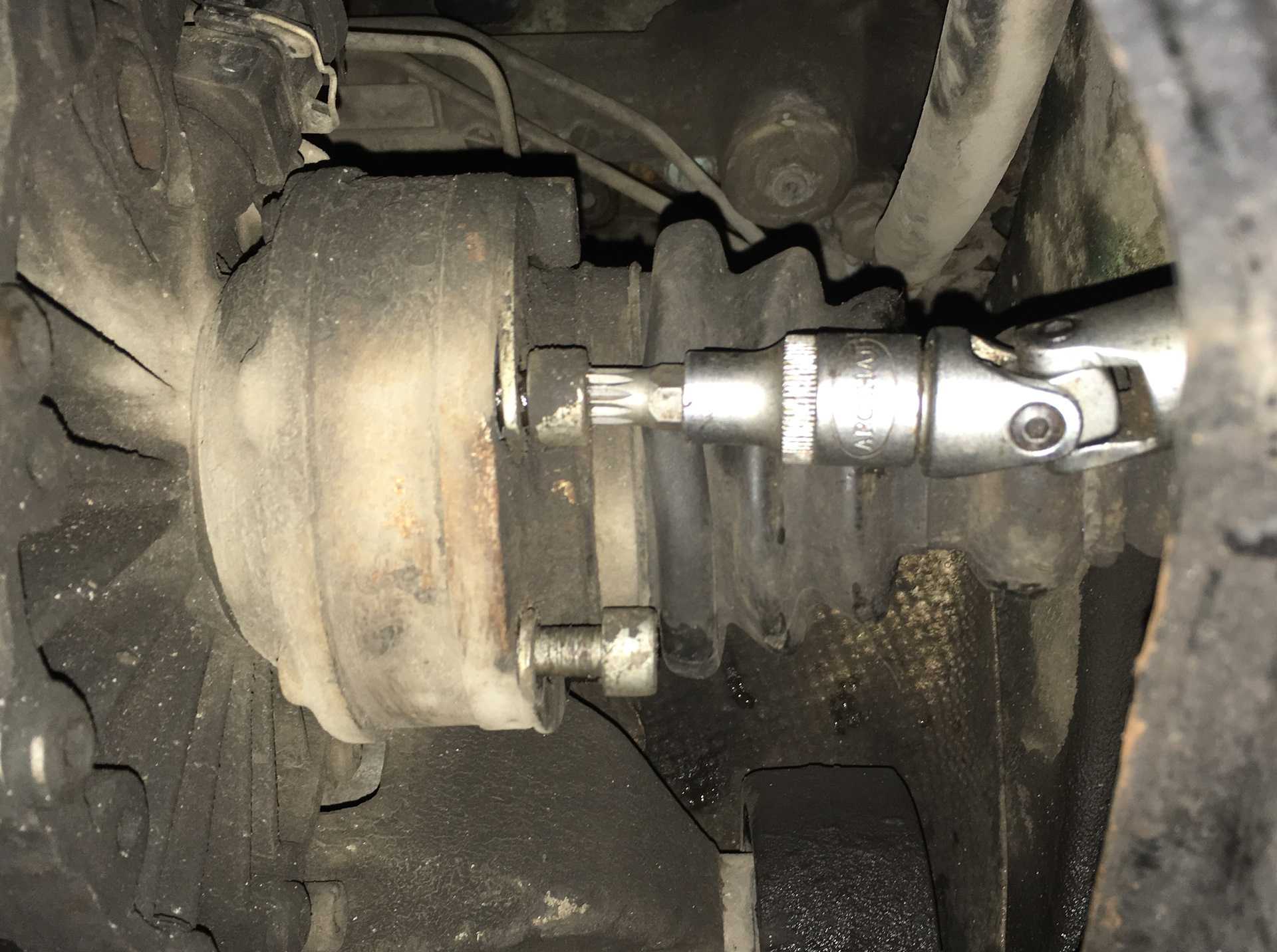

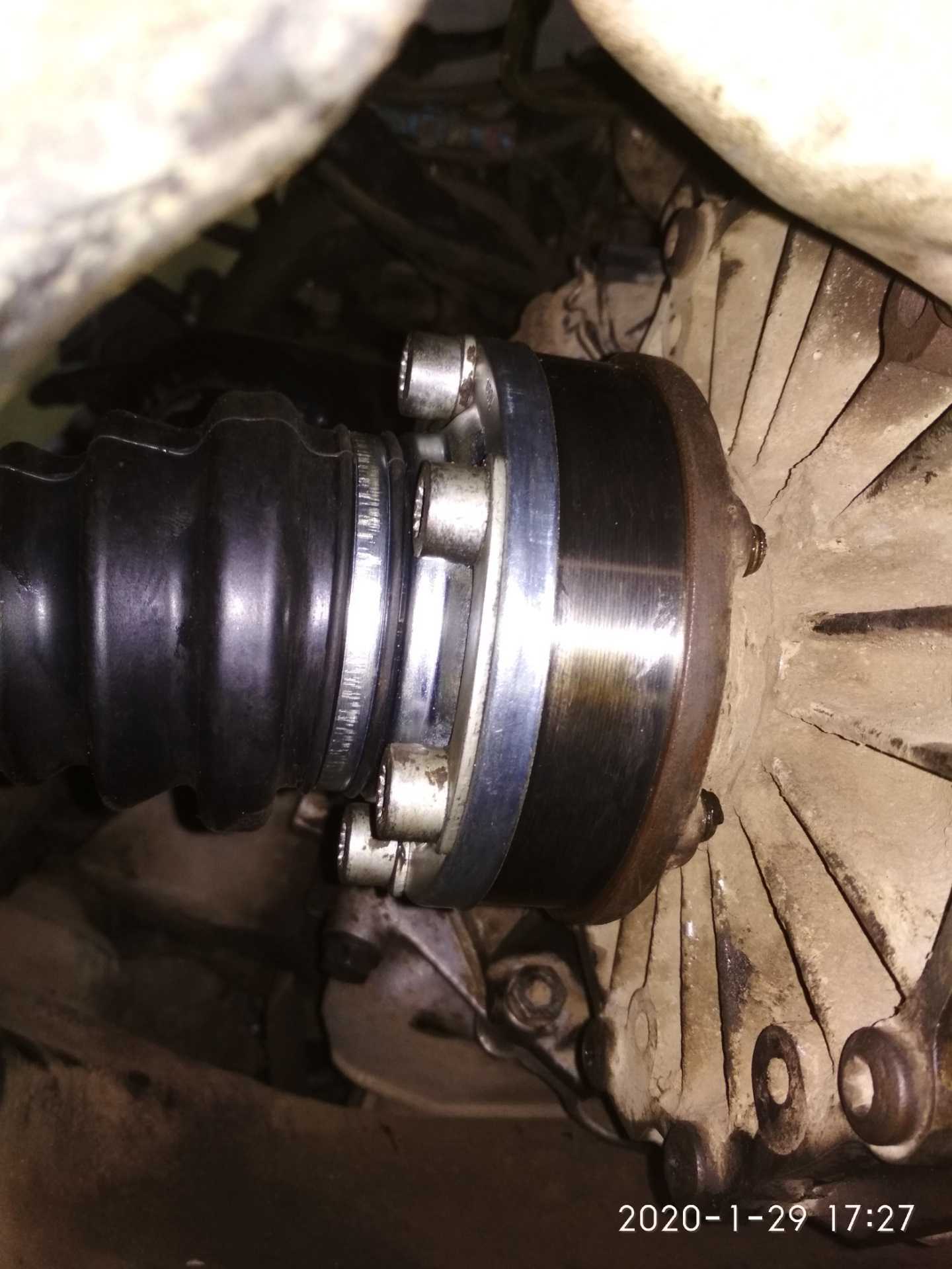

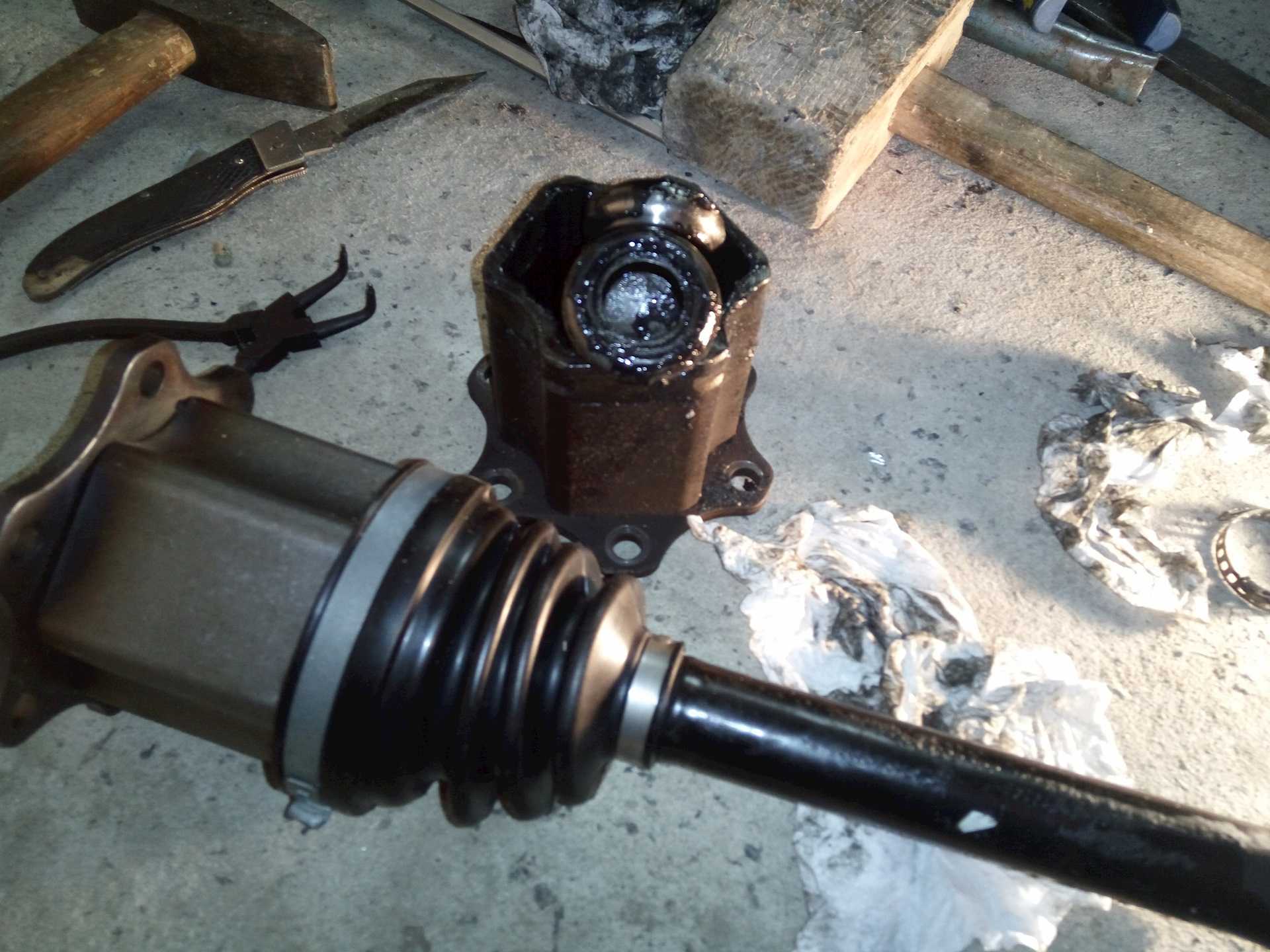

Для полного снятия вала необходимо открутить 6 болтов и вытащить его.

Далее снимаем хомут с вала и снимаем остатки чехла.

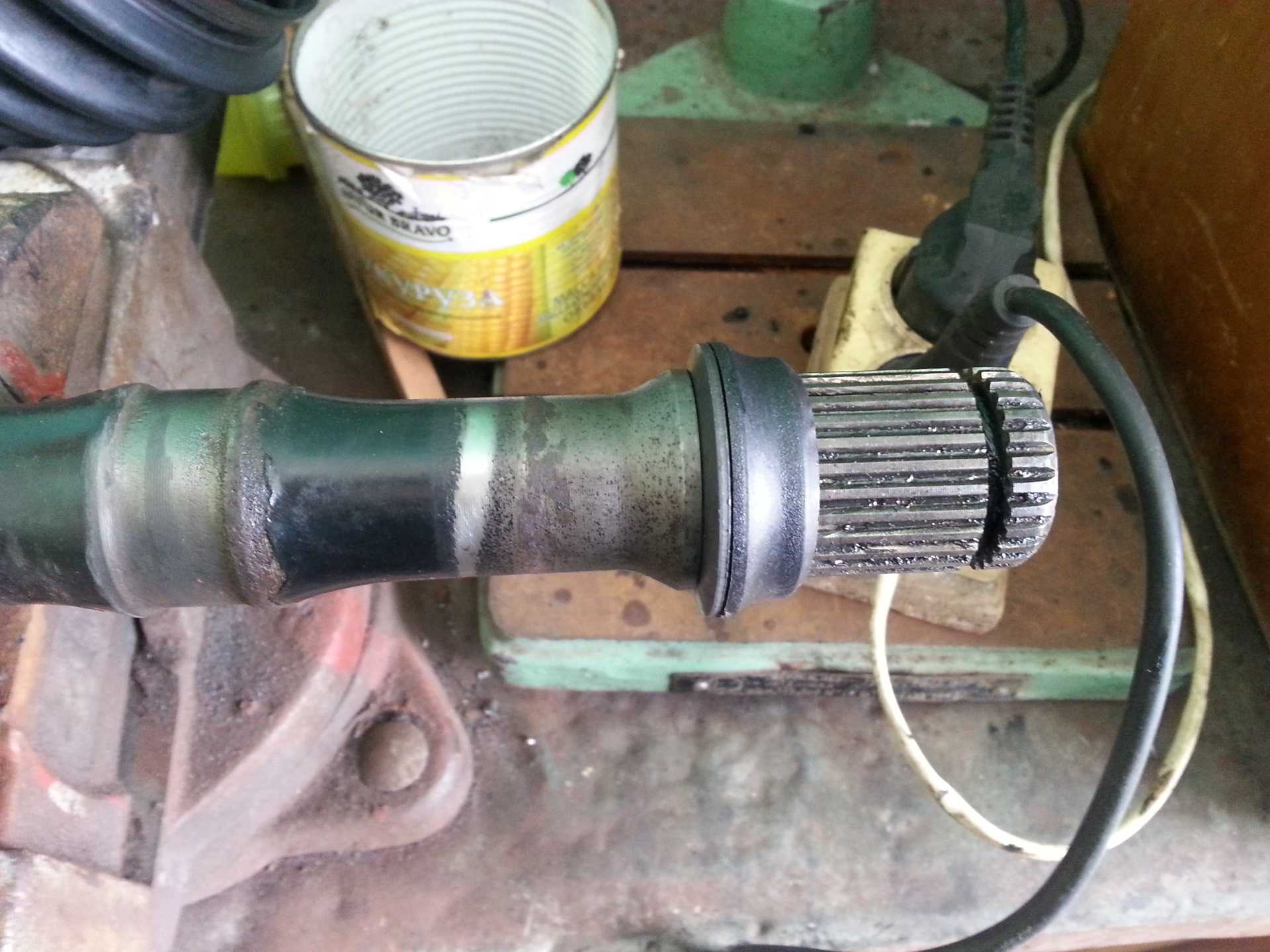

Отчищаем вал и снимаем стопорное кольцо;

Наносим на вал тонкий слой новой (смазки ШРУС-4) и надеваем новый чехол;

Если Вам надо было поменять только чехол ШРУСа, то удаляем из ШРУСа максимально возможное количество старой смазки (не занося грязь), осматриваем шарики, сепаратор, обойму и корпус, не разбирая их. Следы коррозии, задиры и вмятины на дорожках не допускаются — такой шарнир следует заменить;

Затем следует зажать хомут

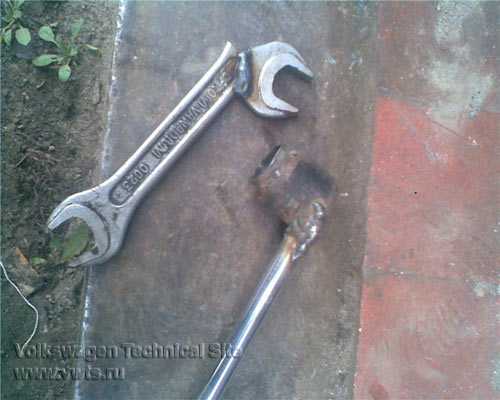

Есть два способа.Первый — есть специальный инструмент для стягивания таких хомутов.Второй (которым пользовался я) — берем отвертку (шлицевую или как еще ее называют плоскую) приставляем с одной стороны и аккуратно сжимаем пассатижами, затем переставляем отвертку на другую сторону и снова сжимаем пассатижами.

Сжимаем до упора, периодически постукивая молотком сверху прижимая его, в итоге получаем;

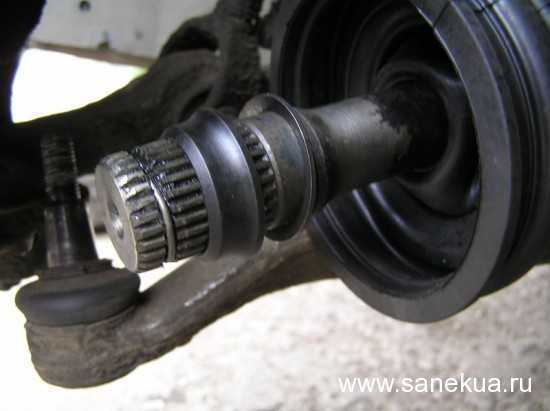

Справа налево одеваем на вал упорное металлическое кольцо, упорное пластиковое кольцо и ставим новое стопорное кольцо

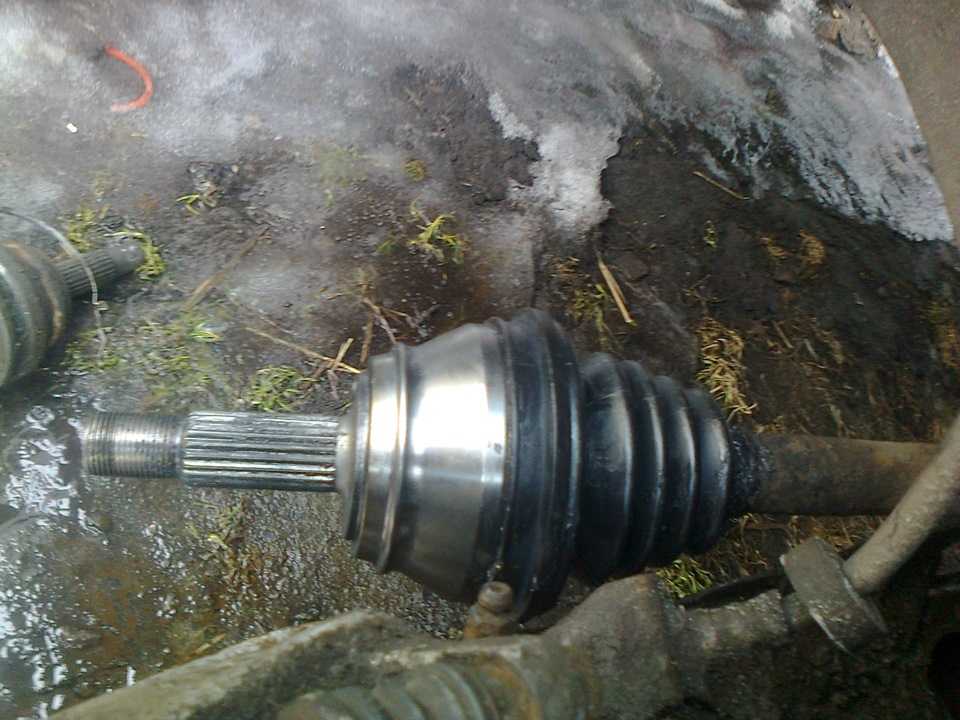

Теперь аккуратно наживляем ШРУС на вал

через деревяшку легкими ударами забиваем его до упорного металлического кольца;

Далее на вал выдавливаем второй тюбик. Одеваем чехол и хомут на ШРУС, и стягиваем хомут;

Теперь собираем все в обратной последовательности.

Заводим шарнир с валом в поворотный кулак и притягиваем новым болтом с головкой на 27;Палец нижнего рычага заводится в поворотный кулак без всякого усилия;Неудачное фото, но вот как теперь выглядит новый шарнир;

Источник

Как заменить шрус на Volkswagen Passat B5

4 (80%) 1 голос

Замена шруса Фольксваген Пассат

Замена ШРУСа

ШРУС – неотъемлемый элемент ходовой части. Его износ значительно сказывается на поведении автомобиля и если вовремя не отремонтировать автомобиль, то это может повлечь за собой еще больше проблем с ходовой частью автомобиля.

Состояние ШРУСа необходимо проверять каждый Тех. Осмотр на наличие рваностей, трещин, сколов и прочих видов износа. Если есть хотя бы один из вышеперечисленных составляющих износа – срочно заменить ШРУС новым.

Первым признаком того, что ШРУС доживает последние дни – характерный и симметричный щелчок при поворотах автомобиля.

Инструменты

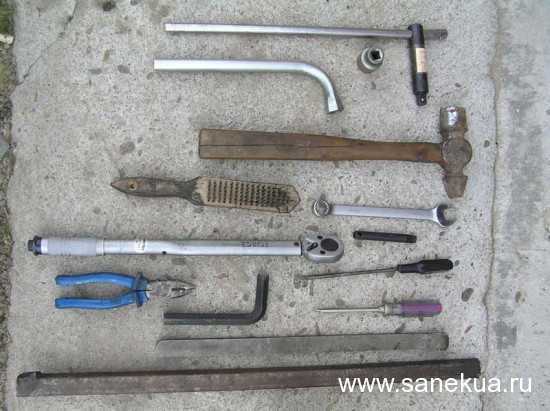

Из инструментов понадобится: вороток, набор головок, новый шрус, WD-40, набор ключей, трещотка, новый пыльник, стопорные кольца.

Замена внешнего ШРУСа

На замену уходит не более 3-4 часов на каждый шрус.

Для начала необходимо ослабить ступичную гайку воротком на 30 мм.
Поддомкратить автомобиль.
Демонтировать колесо.
Открутить крепление шаровой опоры.
Открутить ступичную гайку.
Поворотный кулак отвести в сторону.
Демонтировать шрус.
Сбить его резким ударом.
Установить новый пыльник.
Заменить стопорное кольцо новым.
Закрутить ступичную гайку обратно, предварительно смазав определенной жидкостью.
Далее установить колеса и болты крепления в порядке, обратном снятию.

Инструкция

Для замены шруса понадобится минимум инструментов и опыта. На замену уходит не более 3-4 часов на каждый шрус. Из инструментов понадобится: вороток, набор головок, новый шрус, WD-40, набор ключей, трещотка, новый пыльник, стопорные кольца. Инструкция по замене:

Открутить ступичную гайку и демонтировать колесо.
Демонтировать шаровую.
Демонтировать 6 болтов крепления шруса к фланку коробки переключения передач. Для данной процедуры понадобится шестигранник или насадка.
Демонтировать полуось.
Демонтировать кольцо упора.
Демонтировать шрус с полуоси.
Заменить пыльник новым.
Установить на полуось новый шрус.
Установить полуось и прочие детали в порядке, обратном демонтажу.
Проверить работу ходовой части автомобиля. Проехаться по неровностям и проверить автомобиль на наличие хрустов и скрипов из ходовой части.

Нет необходимости посещать сервисные центры для замены ШРУСа полуосей. Это можно сделать в гаражных условиях при наличии определенных деталей. На замену двух шрусов и пыльников уходит до 3 часов.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

На карте стоит ограничение на оплату покупок в интернет
Пластиковая карта не предназначена для совершения платежей в интернет.
Пластиковая карта не активирована для совершения платежей в интернет.
Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Снятие и разборка внутреннего шарнира Лада Приора (ВАЗ-2170)

Работу проводим при замене шарнира или его чехла. Снимаем привод переднего колеса (см. «Снятие приводов передних колес»).

Очищаем шарнир снаружи и зажимаем вал привода в тиски с накладками губок из мягкого металла.

Сжав раздвижными пассатижами большой хомут за выступы и поддев отверткой конец хомута…

…разъединяем хомут и снимаем его. Аналогично снимаем малый хомут.

Сдвигаем чехол с корпуса шарнира. Ветошью удаляем смазку с торца корпуса шарнира.

При замене чехла шарнира надфилем помечаем взаимное положение корпуса, обоймы и сепаратора шарнира для того, чтобы при сборке они заняли прежние места.

Отверткой поддеваем фиксатор внутреннего шарнира…

…и вынимаем фиксатор. Сдвигаем корпус шарнира по валу…

Как самому снять и заменить ШРУС – технология снятия внутреннего и внешнего

Нанося удары в торец обоймы шарнира через выколотку из мягкого металла…

…снимаем обойму с сепаратором и шариками.

Выколотка не должна передавать усилие на сепаратор и шарики во избежание их повреждения. Поддев отверткой…

…вынимаем стопорное кольцо из проточки вала. Снимаем защитный чехол шарнира с вала. Для осмотра деталей шарнира вынимаем и раскладываем по порядку шарики. Вынимаем обойму из сепаратора.

Удаляем из корпуса шарнира старую смазку и промываем его в керосине. Протираем детали шарнира ветошью и продуваем сжатым воздухом.

Осматриваем шарики, сепаратор, обойму и внутреннюю полость корпуса. Задиры, вмятины, трещины, следы коррозии не допускаются — такой шарнир заменяем.

Очищаем вал от старой смазки и наносим на него тонкий слой новой. Надеваем на вал новый чехол шарнира и устанавливаем в проточку вала новое стопорное кольцо. Надеваем на конец вала сепаратор (конической частью к чехлу).

Напрессовываем молотком с пластмассовым бойком обойму на шлицевую часть вала. Поворачиваем сепаратор до совмещения меток.

Вставляем шарики в окна сепаратора. Для удержания шариков в окнах наносим на них смазку (ШРУС-4).

Вкладываем в полости корпуса шарнира и чехла эту же смазку, наносим ее на шарики и сепаратор — всего 80 г. Надеваем корпус шарнира на внутреннюю часть шарнира по меткам и устанавливаем фиксатор. Проверяем подвижность корпуса шарнира — он должен перемещаться без заеданий.

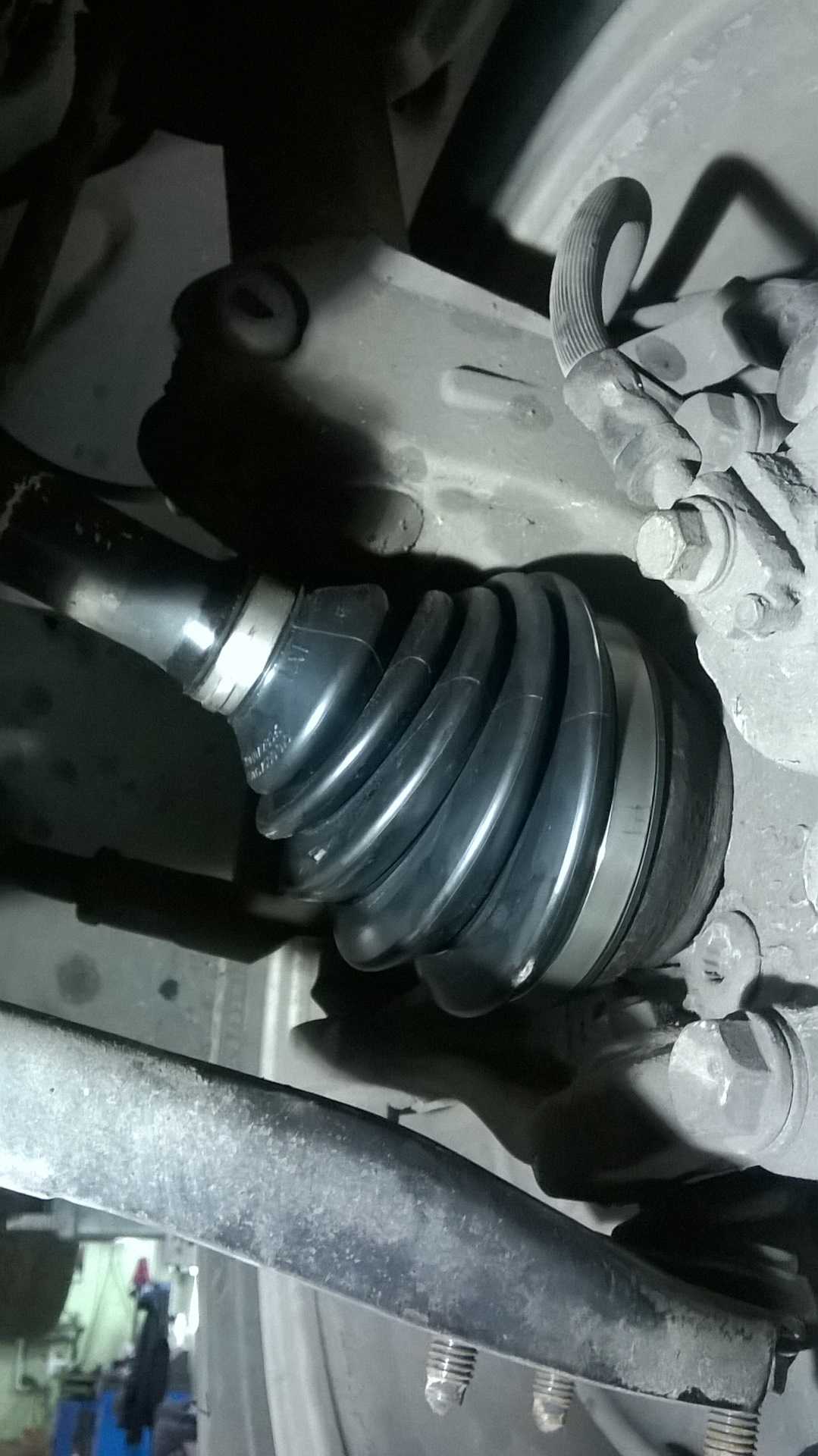

Надеваем чехол на корпус шарнира и устанавливаем малый хомут. Устанавливаем корпус шарнира приблизительно в среднее положение от его продольного перемещения относительно вала.

Отверткой с тонким лезвием отводим край чехла от корпуса шарнира, чтобы уравнять давление воздуха внутри и снаружи чехла. Закрепляем чехол большим хомутом.

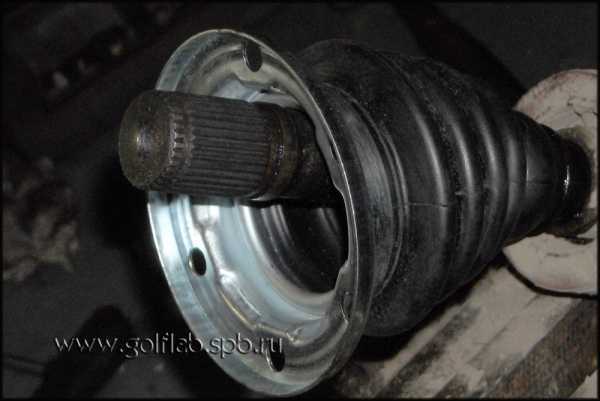

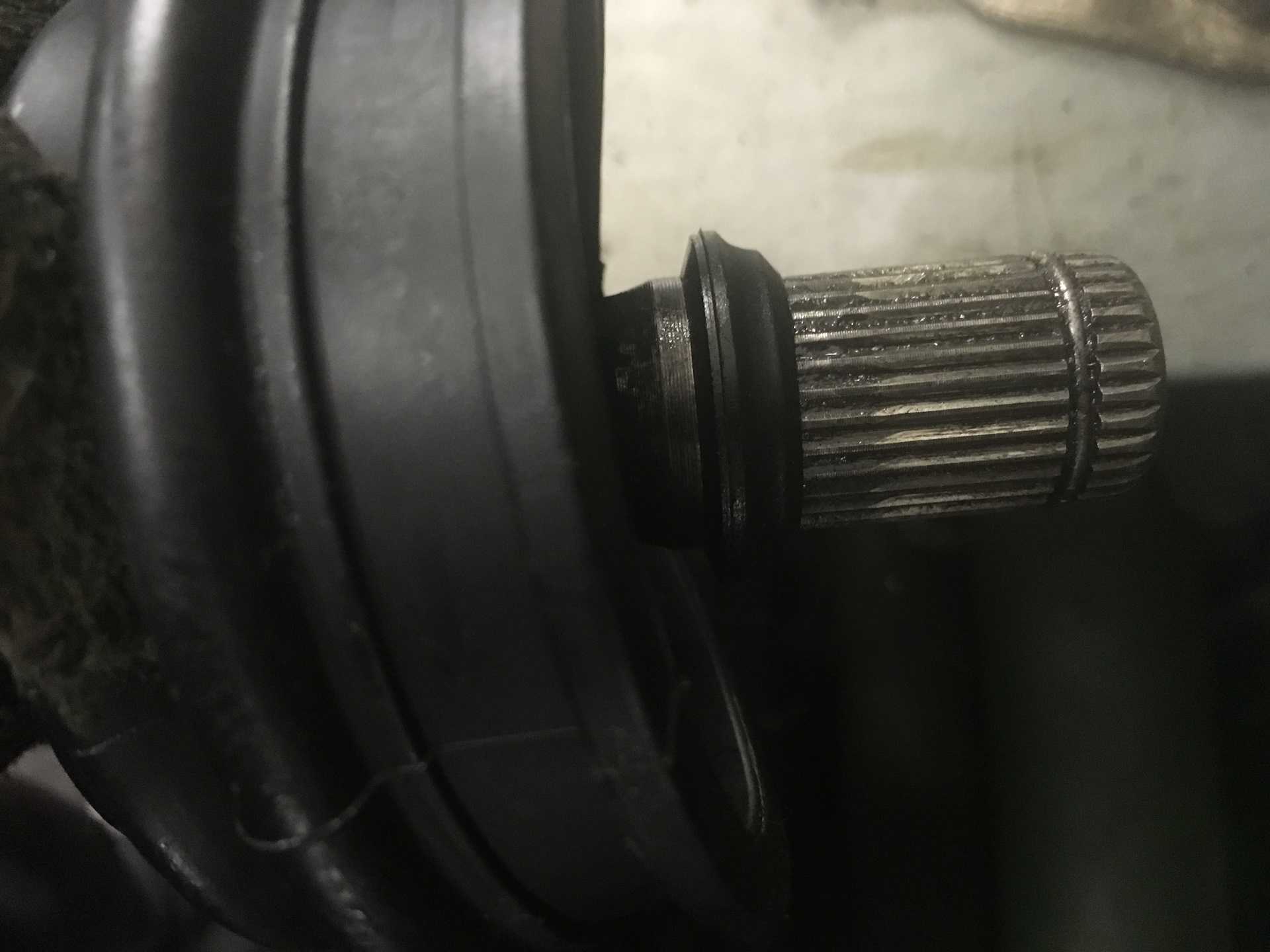

Работа аналогична снятию наружного шарнира. Отличие состоит в том, что, перед тем как сбивать обойму с вала,

Преимущества многорычажной подвески

Достоинства «многорычажки» заключаются в беспроблемном преодолении неровностей на дороге. При попадании в выемку активируется рычаг «пострадавшего» колеса. Подобная схема работы защищает кузовную часть от серьезных последствий после ударного воздействия. Еще один плюс – многократное увеличение сцепки колес с покрытием дороги, по сравнению с обычной подвеской. Долговечность узла зависит от манеры вождения, частоты диагностических сеансов, особенностей преодолеваемой трассы. При аккуратной эксплуатации реально достигнуть отметки в 100 000 км, без серьезного ремонта.

Замена рулевой тяги на VW Passat B3/B4

Порядок работ применим для автомобилей:

Volkswagen Passat B4 / Фольксваген Пассат Б4 (3A2) 1994 — 1997 Volkswagen Passat Variant B4 / Фольксваген Пассат Вариант Б4 (3A5) 1994 — 1997

Volkswagen Passat B3 / Фольксваген Пассат Б3 (312) 1988 — 1994 Volkswagen Passat Variant B3 / Фольксваген Пассат Вариант Б3 (315) 1988 — 1994

информация подходит для ремонта и других автомобилей.

Добрый день форумчане vwts! Решил поделиться опытом замены рулевой тяги, т.к. был обнаружен люфт в наконечнике и шаровом механизме тяги возле рейки!!

2) Откручиваем гайку наконечника под 19.

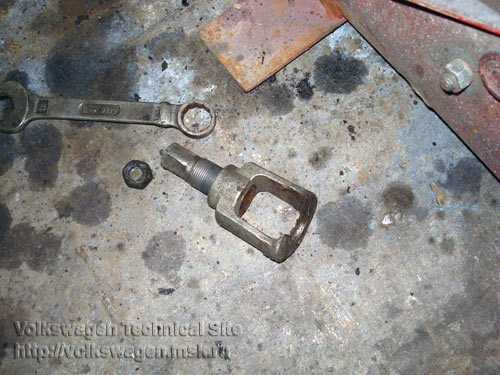

3) С помощью съемника снимаем тягу.

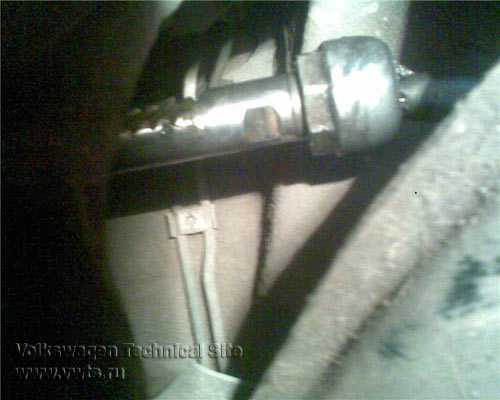

5) Откручиваем тягу из рейки, ключ нестандартного размера, пришлось применять разводной ключ. Когда откручиваешь тягу от рейки, нужно держать рейку за спец захват под рожковый ключ 14 или 17, несоблюдение этого условия чревато преждевременной смертью рейки

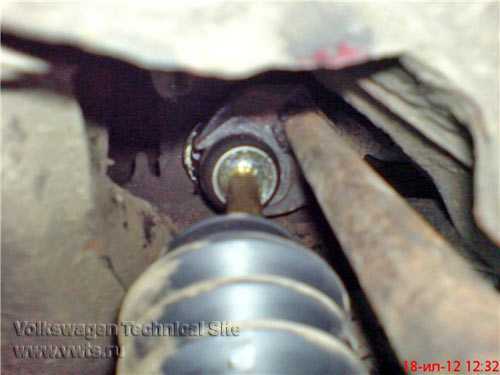

6) Тяга выкручена, проверяем люфт рейки.

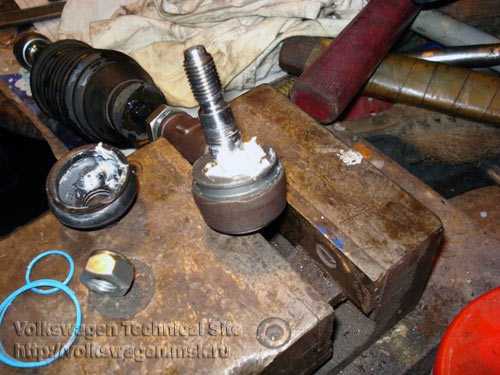

7) Проверка немцев, смазка есть.

Вкручиваем тягу на свое место.

9) Надеваем пыльник, есть особенность. К пыльнику подходит трубка с воздухом, для этой трубки в пыльнике есть свое место, куда ее необходимо вставить, сделать это очень не просто, но можно!!

10) Пыльник затягиваем стяжками.

11) Прикручиваем наконечник тяги.

12) Производим регулировку развал-сход.

Поменял аналогично рулевую тягу с правой стороны, с некоторыми изменениями: чтобы легче было подобраться к рулевой рейке освободил поперечный рычаг передней подвески: 1. Отсоединил шаровую от поворотного кулака (болт с гайкой на 17, и выкрутить болт на 17 чтобы вытащить предыдущий болт) 2

Открутил стойку стабилизатора (реактивной тяги) — гайка на 17 (крутить осторожно, я свернул стойку). 3. Открутил болт на 19 переднего сайлентблока 4

Ослабил болт на 19 заднего сайлентблока Весь рычаг утащил назад (в качестве оси вращения — задний сайлентблок) Чтобы открутить рулевую тягу, взял ключ на 32 (для рулевой тяги) и газовый ключ (для рейки). Тут писали про спецзахват на рейке под ключ на 14 или 17 — не нашел я его, пришлось использовать галку (в книге написано что используются тиски)

Открутил болт на 19 переднего сайлентблока 4. Ослабил болт на 19 заднего сайлентблока Весь рычаг утащил назад (в качестве оси вращения — задний сайлентблок) Чтобы открутить рулевую тягу, взял ключ на 32 (для рулевой тяги) и газовый ключ (для рейки). Тут писали про спецзахват на рейке под ключ на 14 или 17 — не нашел я его, пришлось использовать галку (в книге написано что используются тиски).

Про спец. захват на рейке. Рейка TRW, то бишь американка, спец. захват находится со стороны левой тяги под рожковый ключ на 19, может кому пригодится.

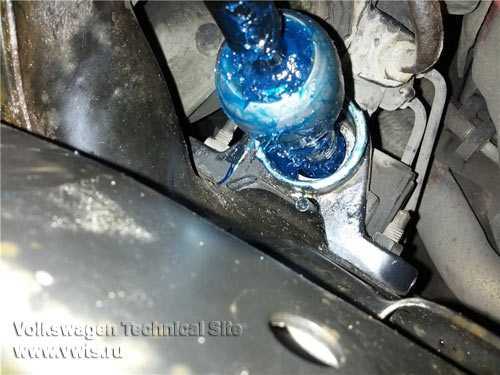

Я использовал такой ключик сделаный на скорую руку (подсмотрел в сервисе)

Все открутилось легко и быстро, при установке новых тяг не забывайте на резьбу наносить фиксаторы резьбы Loctite или других производителей.

Ставил пыльник на рулевую тягу, помог совет максимально вывести рулевую рейку на противоположную сторону. Плюс, острым ножом сделал фаску 1-1,5мм на отверстии под «дыхательную трубочку» на пыльнике. Нацеливаетесь и одеваете пыльник отверстием сначала на трубочку. Справился за 5 мин. . после полуторочасового «секса». Да, и ещё совет, пыльник легче одевать, когда он снаружи не замазан смазкой.

Добавлю свою картинку места проведения операции:

Сложности мало с правым пыльником- главное прямые руки. Я немного утопил трубку чтобы она спряталась за посадочное место пыльника, смазал эту окружность и места трения пыльника при посадке — солидолом, немного увеличил бокорезами отверстие в начале под трубку. Затем круговыми движениями насадил пыльник и заправил трубку. Времени ушло минут 20- 30, с учётом того, что у меня стоит защита по окружности пыльника, которое на первый взгляд, должно было усложнить процедуру.

На днях менял у себя рулевую тягу, левую( рейка без ГУР) перед этим конкретно пошарился по форуму vwts.ru. Всем спасибо за советы — пригодились, замена заняла 15 минут, и 2 часа бился с пыльником (рейку не снимал)! ни один из ваших советов не помог. После перекура, поступил просто: внутреннюю сторону (ту что на рулевую рейку одевается) вывернул на изнанку. Одел пыльник на резинку тяги, и аккуратно, проверяя прижал к рейке так чтоб шарнир оказался как раз под одеваемой частью пыльника. Шарнир не дал пыльнику свалится на одну сторону. Вывернул пыльник обратно, и постепенно поворачивая руль расправил его. Встал замечательно, поставил хомуты. Поехал на сход развал. Вся установка пыльника заняла 10 минут ! может кому пригодится

Если вы не нашли информацию по своему автомобилю — посмотрите ее на автомобили построенные на платформе вашего авто. С большой долей вероятности информация по ремонту и обслуживанию подойдет и для Вашего авто.
