Описание особенностей малолитражного двигателя b12s1

Описание двигателя

Как проводится капитальный ремонт двигателя, этапы работ

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше». На практике двигатель выдерживает ресурс в 250 тыс

На практике двигатель выдерживает ресурс в 250 тыс

км. Очевидно, что это во многом зависит от условий эксплуатации. Если периодически нагружать мотор, не проводить своевременно ТО, срок службы агрегата снизится

На практике двигатель выдерживает ресурс в 250 тыс. км. Очевидно, что это во многом зависит от условий эксплуатации. Если периодически нагружать мотор, не проводить своевременно ТО, срок службы агрегата снизится.

F16D4 способен выдавать 113 л. с. мощности. Питание двигателя осуществляется посредством распределённого впрыска, за которым полностью следит электроника. Это позволило увеличить мощность силовой установки, но возникли проблемы с электромагнитными клапанами фазорегулятора. Они после некоторого времени начинают работать как дизель, с шумом. Надо их почистить или заменить.

Это такая же рядная «четвёрка», как и предшественник. Один общий коленвал, два распредвала с верхним расположением. Двигатель охлаждается антифризом, который циркулирует в системе закрытого типа.

ГБЦ отливается из сплава алюминия, несколько отличается от головки двигателя F16D3. В частности, продувка цилиндров осуществляется по поперечной схеме. Различаются диаметры впускного/выпускного клапана, диаметры стержней и длина (подробнее о размерах см. в таблице).

На новом двигателе убран клапан EGR, что является большим преимуществом. Нет также гидрокомпенсаторов. Бензин желательно заливать 95-й, чтобы не было особых проблем с функционированием двигателя.

Таким образом, новый мотор отличается от предыдущего следующими характеристиками:

• наличием нового впускного тракта с изменяемой геометрией XER;
• отсутствием клапана EGR, что исключает попадание выхлопных газов при старте двигателя во впуск;
• наличием механизма DVVT;
• отсутствием гидрокомпенсаторов — тарированные стаканы куда проще, хотя и надо проводить ручную регулировку после 100 тыс. км пробега;
• увеличенным общим ресурсом эксплуатации — при соблюдении стандартных правил мотор пройдёт без особых проблем 200-250 тыс. километров.

Годы выпуска	2008-наши дни
Марка двигателя	F16D4
Производство	GM DAT
Материал блока цилиндров	чугун
Тип	рядный
Диаметр тарелки впускного клапана	31,2 мм
Диаметр тарелки выпускного клапана	27,5 мм
Диаметр стержня впускного и выпускного клапана	5,0 мм
Длина впускного клапана	116,3 мм
Длина выпускного клапана	117,2 мм
Рекомендованные масла	5W-30; 10W-30; 0W-30 и 0W-40 (в районах с температурой ниже -25 градусов)
Расход масла	до 0,6 л/1000 км
Какую охлаждающую жидкость лить	GM Dex-Cool
Конфигурация	L
Объем, л	1.598
Диаметр цилиндра, мм	79
Ход поршня, мм	81.5
Степень сжатия	10.8
Число клапанов на цилиндр	4 (2-впуск; 2-выпуск)
Газораспределительный механизм	DOHC
Порядок работы цилиндров	1-3-4-2
Номинальная мощность двигателя / при частоте вращения коленчатого вала	83 кВт – (113 л.с.) / 6400 об/мин
Максимальный крутящий момент / при частоте вращения коленчатого вала	153 Н•м / 4200 об/мин
Система питания	Распределенный впрыск с электронным управлением
Рекомендованное минимальное октановое число бензина	95
Экологические нормы	Евро 5
Вес, кг	115
Расход топлива	город 8,9 л. | трасса 5,3 л. | смешанн. 6.6 л/100 км
Ресурс двигателя F16D4	на практике – 200-250 тыс. км
Система охлаждения	принудительная, антифриз
Объем ОЖ	6,3 л
Помпа	PHC014/PMC либо 1700/Airtex
Свечи на F16D4	GM 55565219
Зазор свечи	1,1 мм
Ремень ГРМ	GM 24422964
Порядок работы цилиндров	1-3-4-2
Воздушный фильтр	Nitto, Knecht, Fram, WIX, Hengst
Масляный фильтр	с обратным клапаном
Маховик	GM 96184979
Болты крепления маховика	М12х1,25 мм, длина 26 мм
Маслосъемные колпачки	производитель Goetze, впускные светлые
выпускные темные
Компрессия	от 13 бар, разница в соседних цилиндрах максимум 1 бар
Обороты ХХ	750 – 800 мин -1
Усилие затягивания резьбовых соединений	свеча – 31 – 39 Нм; маховик – 62 – 87 Нм; болт сцепления – 19 – 30 Нм; крышка подшипника – 68 – 84 Нм (коренной) и 43 – 53 (шатунный); головка цилиндров – три стадии 20 Нм, 69 – 85 Нм + 90° + 90°

Интересно будет рассмотреть также другие особенности этого двигателя. Например, тщательная работа над системой регулировки фаз позволила улучшить качество воспламенения. Много хороших слов заслуживает новая ГБЦ, в которой цилиндры продуваются поперечно, в отличие от предыдущего мотора F16D3.

Обслуживание

В первую очередь надо обратить внимание на замену масла. По паспорту это надо делать не реже 15 тысяч км пробега

Следует отдавать предпочтение смазкам 5W-30 или 5W-40. Этот силовой агрегат мало расходует масла, и случаев жора не наблюдалось. Хотя после обкатки потребуется долить немного смазки.

Что касается мнения владельцев, то замена лубриканта должна проводиться не меньше, чем дважды в год. Иначе двигатель подвергнется сильному износу, который приблизит сроки капитального ремонта. Под нагрузку попадут помпа, валы и поршни.

Каждая замена масла должна сопровождаться обновлением фильтра. Он быстро приходит в негодность от грязной смазки, забивается. Вообще, заливать внутрь мотора надо очень качественные составы. В противном случае, это вызовет заклинивание распредвала, и потребуется уже замена всей ГБЦ.

Двигатель Лачетти

Двигатель Лачетти — один из наиболее сложных и дорогих агрегатов автомобиля

Поэтому к его техническому обслуживанию и ремонту нужно подходить максимально ответственно и осторожно

Двигатель Лачетти довольно надёжен, если конечно все регламентные работы выполняются в строгом соответствии с регламентом планового технического обслуживания.

Для Лачетти предлагают только три бензиновых двигателя объемом 1,4 (93 л. с.), 1,6 (109 л. с.) и 1,8 л (122 л. с.). Базовый 93-сильный двигатель работает в паре лишь с 5-ступенчатой механической КПП. К двум остальным еще предлагается 4-диапазонный «автомат» (для 1,6-литрового Лачетти — производства Aisin, а для 1,8-литрового — ZF).

Двигатели F14D и F16D, устанавливаемые на автомобиль Chevrolet Lacetti, конструктивно одинаковы. Поэтому процесс ремонта данных двигателей полностью аналогичен.

Из своего опыта скажу, что основные регламентные работы и мелкий ремонт двигателя Шевроле Лачетти вполне по силам большинству автолюбителей. Если всегда следить за уровнем масла и вовремя его менять, следить за состоянием свечей зажигания и своевременной их заменой, не забывать менять ремень ГРМ и хотя бы иногда проверять компрессию двигателя (чтобы на ранней стадии обнаружить возможные проблемы), то двигатель прослужит Вам долгую и хорошую службу.

Из недостатков двигателя Лачетти можно выделить основные три позиции:

1.Большой расход топлива, особенно если стоит автоматическая коробка передач. По паспорту завода-изготовителя расход двигателя Шевроле Лачетти 1.6 с механической коробкой передач составляет 7.9 л/100км. В реальных условиях он конечно же больше и может быть даже выше 15л/100км. Но если следить простым рекомендациям, которые я изложил в этой статье, то расход можно приблизить к заводским показателям, у моего Лачетти расход 8.8 л/100км в практически городском цикле эксплуатации (80% город, 20% трасса).

2.Практически у всех моторов при подходе пробега к 100 тыс.км начинает «бежать» масло через прокладку крышки головки блока цилиндров. Причем масло появляется как снаружи двигателя, так и в свечных колодцах. Тут уж ничего не сделаешь, прокладку нужно только менять, но процедура эта не особо сложна.

3.Довольно вялый разгон с «низов», особенно если колеса стоят большего размера, чем рекомендуется производителем. Больше об этом можно почитать здесь.

Из достоинств двигателя Шевроле Лачетти стоит отметить:

1.Стабильная работа и уверенный пуск в любую погоду. За весь опыт эксплуатации двигатель всегда без проблем запускался в мороз и не перегревался летом.

2.Неприхотливость к топливу. Двигатель одинаково хорошо работает как на 92-м, так и на 95-м бензине. Также быстро «подстраивается» под бензин с разных заправок и разному октановому числу, которое не всегда отвечает требованиям.

3.Очень хорошие тяговые характеристики, чувствуется запас мощности даже на пятой передаче. Во время обгонов можете быть уверенны в моторе Шевроле Лачетти.

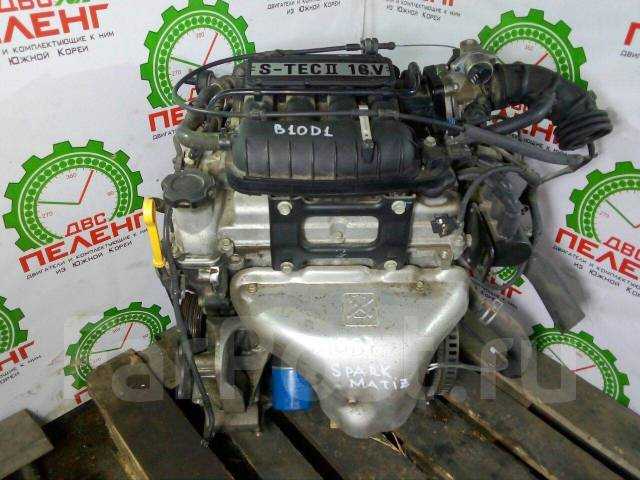

Недостатки, поломки и проблемы B10D1

Несмотря на объем, этот мотор надежен и без серьезных поломок ходит до 250 000 км

Все распространенные проблемы связаны с навесным оборудованием и течами масла

Цепь ГРМ может растянуться к 150 000 км, а при перескоке или обрыве загнет клапана

Зазоры клапанов требуют регулировки раз в 100 тысяч км, гидрокомпенсаторов тут нет

Все тексты написаны мной, имеют авторство Google, занесены в оригинальные тексты Yandex и заверены нотариально. При любом заимствовании мы сразу же пишем официальное письмо на фирменном бланке в поддержку поисковых сетей, вашего хостинга и доменного регистратора.

Далее подаем в суд. Не испытывайте удачу, у нас более тридцати успешных интернет проектов и уже дюжина выигранных судебных разбирательств.

Технические характеристики 1.0-литрового бензинового двигателя Шевроле B10S1, надежность, ресурс, отзывы, проблемы и расход топлива.

1.0-литровый двигатель Шевроле B10S1 или LA2 выпускался c 2002 по 2009 год в Южной Корее и устанавливался на самые маленькие модели компании, например такие как Спарк или Матиз. Версия силового агрегата до 2004 года серьезно отличается и ее часто называют просто B10S.

К серии B также относят двс: B10D1, B12S1, B12D1 и B15D2.

Подготовительный этап работ

Важно знать, что регулировать клапаны нужно только с холодным двигателем

В состав инструментов должны войти:

• Гаечные ключи (они же рожковые) – набор;
• Комплект отверток;
• Набор торцевых головок;
• Ключи имбусовые (набор);
• Измерительные щупы;
• Пассатижи.

Чтобы добраться до клапанов, необходимо произвести некоторые подготовительные работы.

Необходимо обесточить аккумулятор, соблюдая технику безопасности. Для этого отсоединяем провод минуса от АКБ.

Далее демонтируем воздушный фильтр.

Для этого делаем следующее:

1. Воздуховод крепится специальным хомутом, ослабляем его плоской отверткой.
2. Берем патрубок фильтра, который воздушный, и отсоединяем от воздуховода.
3. С корпуса воздушного фильтра убираем шланг.
4. Если двигатель вашего автомобиля имеет объем 0,8 литра, то нужно колодку жгута электронной системы управления ДВС отделить от температурного температуры.
5. Корпус фильтра крепится к воздухозаборнику тремя болтами. Торцевой головкой на «10» отворачиваем их.
6. Слегка поднимаем воздухозаборник и голосник, выводим штифты из специальных резиновых подушек.
7. Произвести демонтаж узла.

Список моделей авто, в которые устанавливается b12s1

General Motors первоначально проектировал мотор b12s1 для дочернего концерна Chevrolet. Устанавливался он на автомобили:

• Chevrolet Aveo;
• Chevrolet Kalos.

Высокие показатели надежности и динамических параметров заинтересовали других автопроизводителей и мир увидел автомобили, имеющие под капотом b12s1:

• Kia Besta;
• Hyundai Accent;
• Opel Astra;
• Ford Explorer;
• Mazda 323.

Китайские производители брали за основу конструктивные особенности мотора. Технические решения, найденные General Motors применяются по сей день. Двигатель b12s1 надежно засел в нише малолитражных автомобилей.

Обзор неисправностей и способов их устранения

Система охлаждения, навесное оборудование, впускной коллектор, маслосъемные колпачки и  зажигание являются абсолютно неприхотливыми. Они крайне редко выходят из строя. Замена может потребоваться только в случае заводского брака или наличия нарушений в эксплуатации автомобиля.

Забивание жиклера подачи масла на распредвал приводит к его заклиниванию. Схема его установки такова, что часто требуется полная замена крышки гбц. Модернизация системы подачи смазки возможна путем рассверливания жиклера с 0,8 мм до 1,2 мм. Это мероприятие частично решает проблему. Также для снижения риска возникновения данной неисправности следует вовремя менять масляный фильтр.

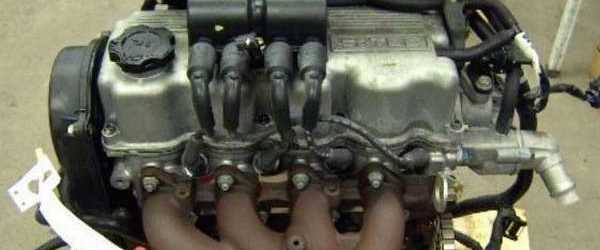

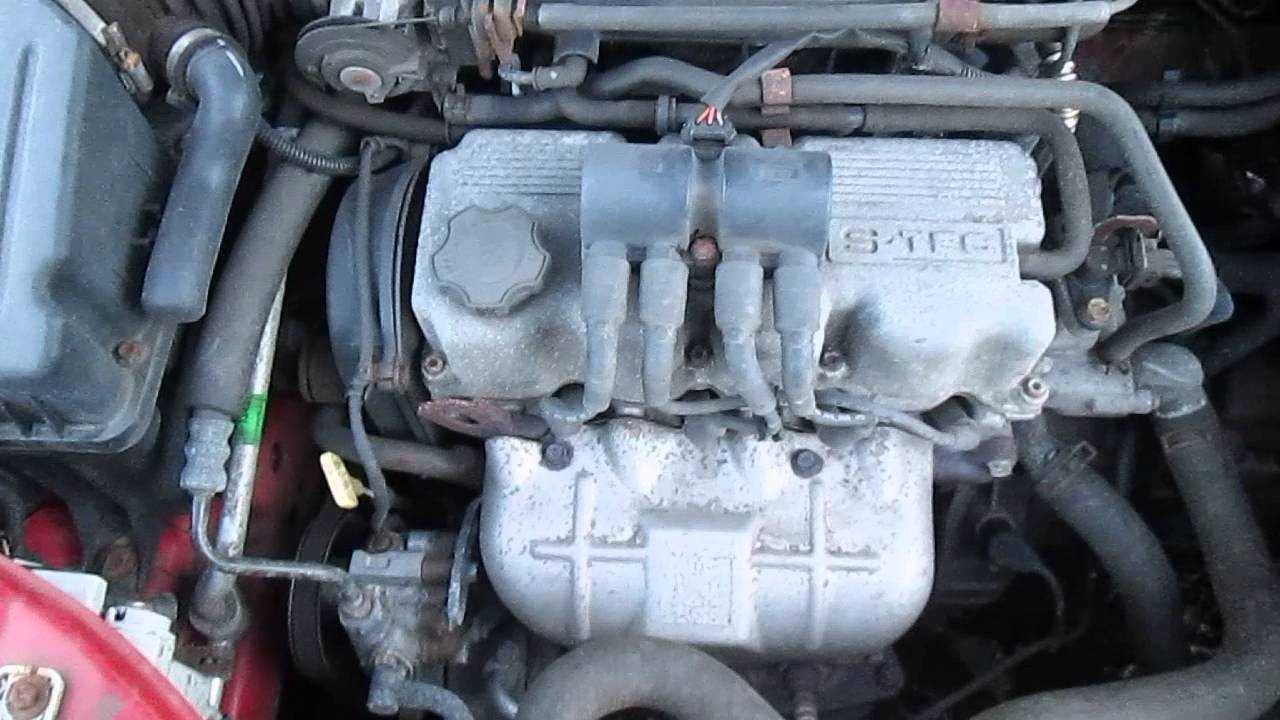

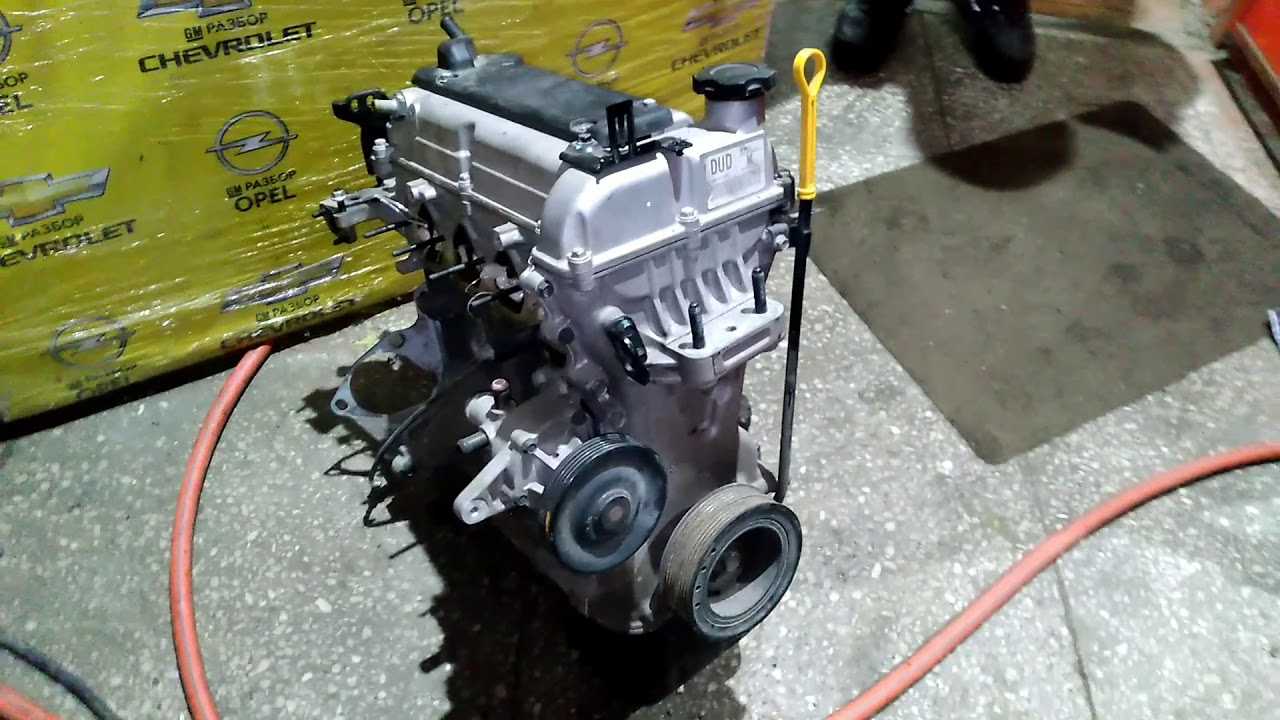

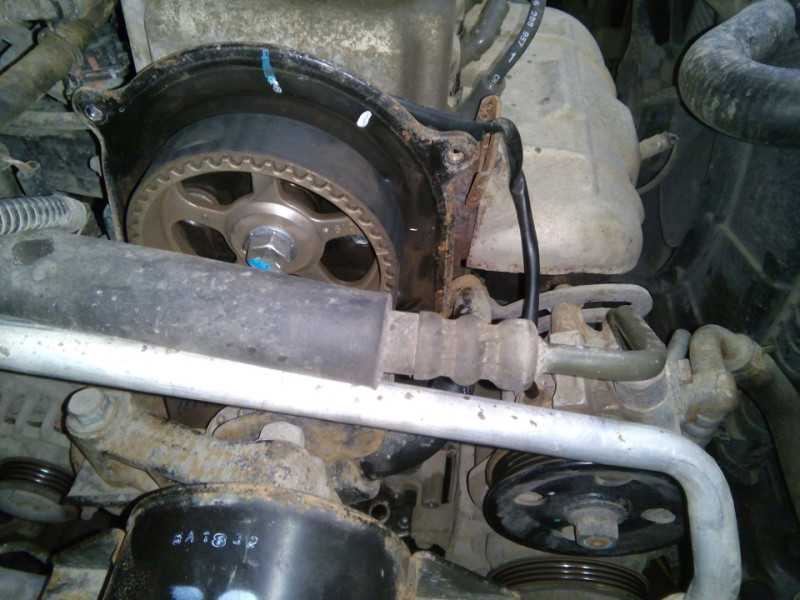

Вид сверху на силовую установку

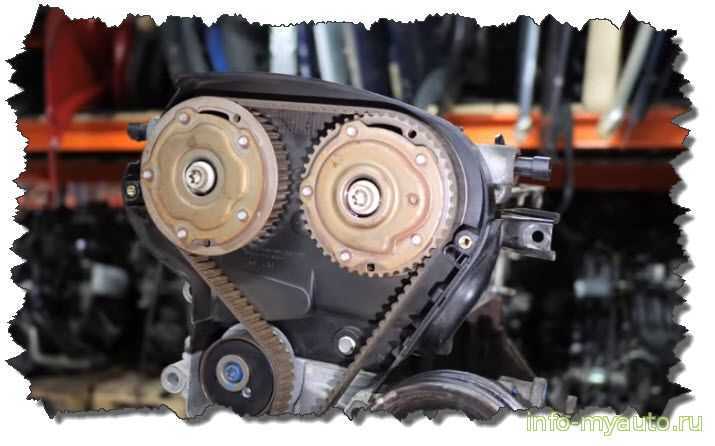

Устройство ГРМ имеет недостаток, проявляемый в перескакивании ремня на несколько зубьев. Это в лучшем случае просто увеличит расход топлива, а в худшем может привести к удару клапанов об поршни.   Производитель рекомендует регулярно проверять состояние ГРМ и тщательно подходить к выбору нового ремня. Во время проведения ремонтных работ желательно стопорить маховик.

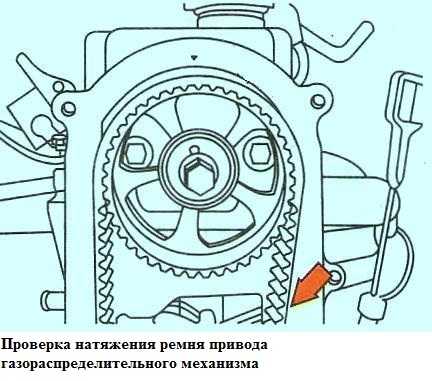

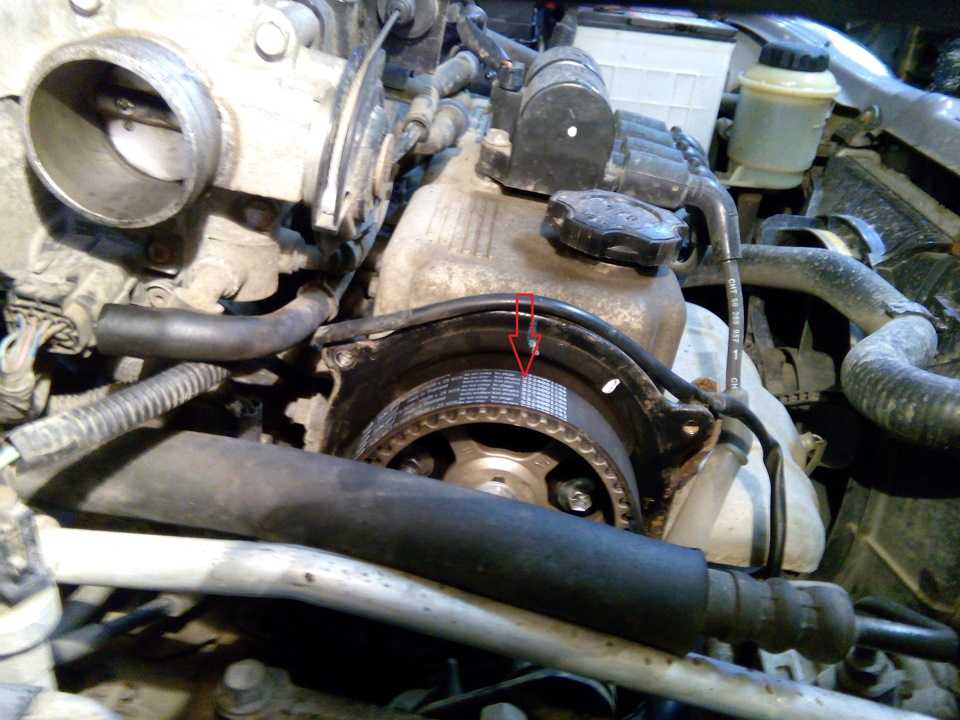

Замена ремня ГРМ

Рекомендации производителя по эксплуатации двигателя

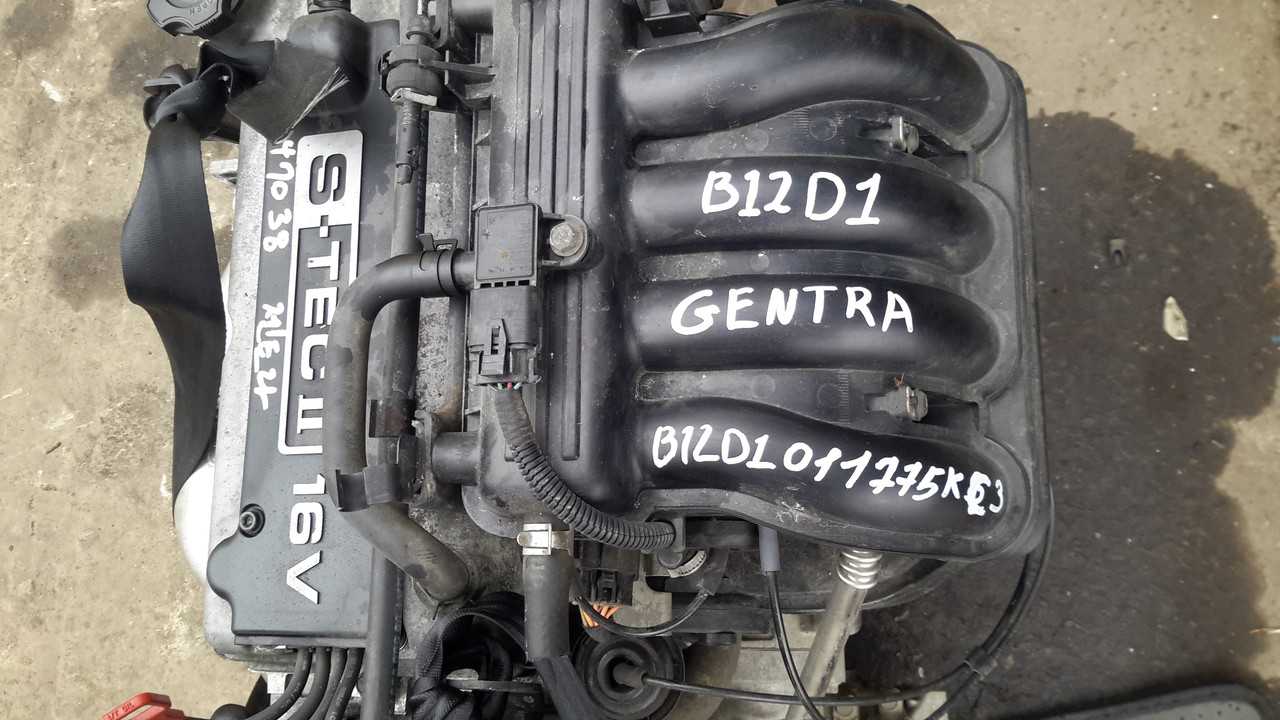

Несмотря на то, что двигатель Chevrolet B12D1 является надежным и долговечным силовым агрегатом, иногда его слабые места вызывают необходимость капитального ремонта. Такая ситуация возникает исключительно по вине автовладельца.

Производитель заявляет внушительный пробег двигателя с одной маленькой, но емкой оговоркой. Ее суть сводится к тому, что мотор исправно и без проблем отработает свой ресурс при своевременном и качественном техническом обслуживании.

В инструкции по эксплуатации автомобиля подробно расписаны сроки проведения очередных ТО, их содержание, обязательный к выполнению объем, указываются марки и номера заменяемых деталей и технических жидкостей.

Выполнение всех требований производителя является гарантией безупречной работы двигателя. Но здесь необходимо учитывать один нюанс, точнее поправку. Соблюдать периодичность ТО надо, но с уменьшением ресурса замены (проверки) некоторых узлов и деталей. Это пожелание актуально и для технических жидкостей, например, масла.

Необходимость такой корректировки Инструкции по эксплуатации вызвана рядом причин, характерных для России:

• низкое качество топлива;
• некачественное дорожное покрытие;
• агрессивное вождение автомобиля.

Перечислены основные причины, по которым требуется изменить порядок проведения ТО.

Аналогичным способом следует поступать и с другими параметрами операций ТО, т.е. чаще заменять масло, фильтры, высоковольтные провода, свечи и т.д. Конкретно о цифрах всегда проконсультируют механики СТО или опытные автомобилисты.

В качестве примера несоблюдения рекомендаций производителя приводится отзыв из владельцев автомобиля с двигателем B12D1. Стиль автора сохранен:

Комментарий автовладельца

Скалес

Авто: Chevrolet Spark

Столкнулся с проблемой подбора наилучших свечей зажигания для двигателя B12D1 1.2 V16. Собственно, купил себе NGK DCPR7E (Order No.3932). До этого стояли оригинальные Champion RA7YC, отходили 18000. Нареканий на них не было, но перед зимой решил поменять. Прочитал до покупки тему «Свечи зажигания» и к однозначному выводу не пришел. Много плохих отзывов писали про Champion RA7YC, поэтому выбор пал на NGK DCPR7E, но…… отъездил на них 600км и откровенно говоря не в восторге. Динамика хуже, чем на старых. Двигатель громче стал на оборотах с 3000. Можете сказать что это все кажется, но, прочитав разные форумы, в том числе и украинский, сделал для себя вывод: нужны другие свечи!.

Отзыв подчеркивает, что рекомендации производителя – закон. Его нарушение вызывает неприятности, которые можно избежать.

Регламент технического обслуживания

Рекомендуемая частота замены масла, которую указывает мануал, составляет 10 тысяч километров пробега. Согласно указаниям производителя предпочтение следует отдавать 5w-30 либо 5w-40. Благодаря продуманности конструкции и хорошей подгонке деталей мотор редко имеет большой расход масла. После обкатки двигателю нечасто требуется доливка смазки.

Каждую замену масла для b12s1 рекомендовано сопровождать установкой нового фильтра. К вопросу о том, какое масло использовать, следует относится максимально серьезно. Некачественная смазка способна вызвать заклинивание распредвала. После этого головка блока цилиндров потребует замену.

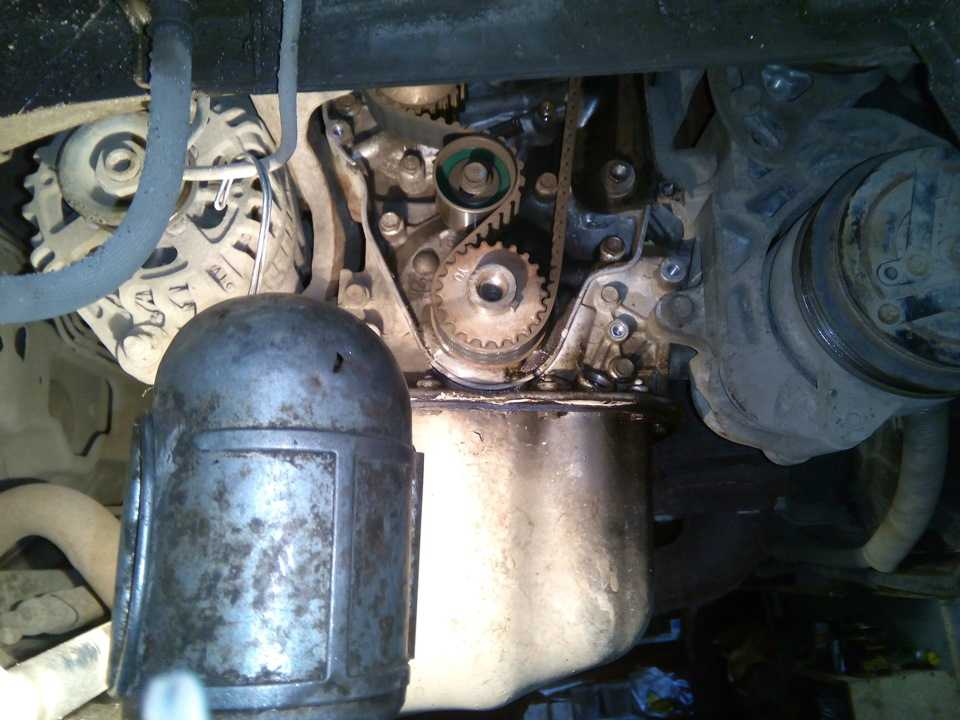

Вид снизу на двигатель b12s1 со снятым кожухом ГРМ

Регулировка клапанов мотору b12s1 нужна, так как гидрокомпенсаторы используются только на F14D3. Периодически следует осматривать коромысла. Замена элементов ГРМ может потребоваться при пробеге около 40 тысяч километров. Если клапанному зазору не уделять должного внимания, то возрастет расход топлива и ухудшатся технические характеристики автомобиля.

Воздушный фильтр требуется менять согласно технического регламента обслуживания железного коня. Свечи на b12s1 служат в два раза дольше срока, который указывает руководство.

• Установка магнитолы на гарантийный автомобиль как сделать



• Глушитель на ниву под гбо своими руками на



• Как сделать вибрацию на телефоне сильнее xiaomi



• Сварка порогов автомобиля своими руками



• Как сделать тыкву в духовке с сахаром

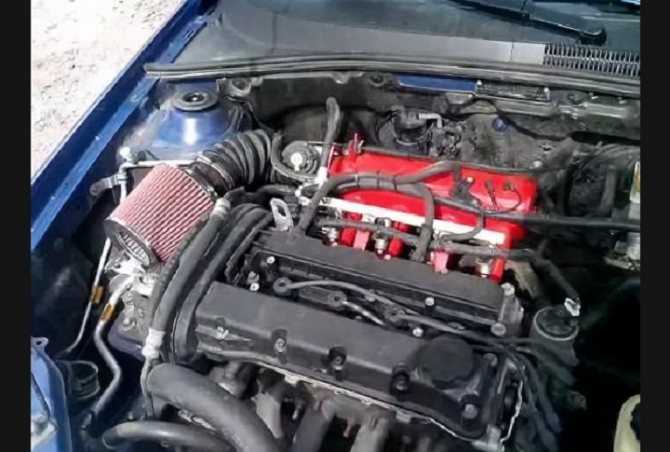

Варианты тюнинга мотора

Атмосферный рядный бензиновый двигатель F14D3 можно улучшить несколькими способами, чтобы поднять крутящий момент, мощность и приемистость на средних оборотах:

• чип- тюнинг – перепрошивка ЭБУ;
• механический тюнинг – расточка цилиндров, улучшение впускного/выпускного коллекторов и механизма газораспределения;
• турбо-тюнинг – установка турбины или компрессора с интеркуллером.

Чиповка остается самым дешевым вариантом, но не способна повысить мощность более 99 л. с. Затем следует стандартный атмосферный тюнинг:

• спортивные, но не «злые», распредвалы с 275 фазой, 9,75 мм подъемом кулачков;
• шестерни разрезного типа;
• паук 4-1 либо 4-2-1 на выхлоп.

В серии F производитель General Motors использует один и тот же блок, поэтому 1,4 л ДВС легко превращается в 1,8 л модификацию F18D3, головка ГБЦ остается прежней. Основными нюансами подобной модернизации являются:

• расточка в блоке цилиндров до диаметра 80,5 мм;
• замена штатного коленвала модификацией от F18D3 с 88,2 мм ходом поршня;
• использование ШПГ соответствующих размеров;
• изменение версии ПО для бортового компьютера (перепрошивка).

Тюнинг мотора F14D3

В результате мотор выдаст 140 л. с., однако тюнинг может обойтись дороже свапа, то есть замены F14D3 на F18D3 с оформлением изменений в ГИБДД. Наддувом можно получить те же характеристики, но на 15 – 30% дешевле:

• установка компрессора РК-23-1 – давление 0,5 – 0,6 бар, толстая прокладка ГБЦ для снижения степени сжатия, распредвалы с фазой 270 градусов, 51 мм выхлоп, высокопроизводительные 360сс форсунки и маслонасос 250 л/ч, прошивка Январь;
• монтаж турбины TD04L – специальная форма коллектора с посадочным местом под турбину, интеркуллер для охлаждения, усиленная ШПГ, лунки в поршнях для уменьшения степени сжатия, распредвалы с 270 фазой, онлайн настройка ЭБУ.

Турбина выдаст на 20 – 30 л. с. больше, но снизит ресурс пар трения вдвое.

Таким образом, мотор F14D3 обладает минимальными характеристиками внутри своей серии. При объеме 1,4 л он выдает 130 Нм и 94 л. с. Разработан для Chevrolet Lacetti и Aveo.

Где производятся двигатели для автомобилей Равон

Оно является совместным детищем узбекской стороны и корпорации Дженерал Моторс.

Самостоятельная узловая сборка двигателей Равон позволила торговой марке снизить себестоимость производимых автомобилей и минимизировать затраты на логистику.

Предприятие ориентировано на выпуск моторов типа DOHC объемом 1,2/1,5 л. Силовые агрегаты предназначены не только для внутреннего пользования. Они экспортируются в Южную Корею, Индию и целый ряд других стран, где присутствуют автопромышленные заводы, курируемые корпорацией GM.

С недавнего времени приобрел статус государственного актива.

Главной целью данной миссии является усиление позиций автомобильной отрасли в рамках госпрограммы по развитию экономики страны.

Чтобы понять, насколько ценным для Узбекистана является данное предприятие, следует хорошенько ознакомиться с продукцией, которую оно выпускает.

Двигатель Равон Р2 (Ravon R2)

Для малогабаритного хэтчбека производитель выбрал вполне подходящий вариант мотора. Он обеспечивает автомобилю резвость достаточную для городских условий использования, а также экономичность в плане потребления бензина.

Технические характеристики мотора Ravon R2

Тип	Рядный бензиновый 4-цилиндра
Рабочий объём	1249 см³
Максимальная мощность	85 л.с. при 6400 об.мин
Максимальный крутящий момент	112.5 при 4200 об.мин
Количество клапанов	16
Материал блока цилиндров / головки	чугун / алюминий
Привод ГРМ	цепь
Тип топлива	АИ-92 и выше

Под капотом Р2 располагается 4-хцилиндровый, 16-тиклапанный бензиновый двигатель Равон типа DOHC с многоточным впрыском топлива и автоматическим распределением фаз. Он соответствует требованиям экологичности Евро-5.

Рабочий объем силового агрегата серии S-TECII составляет 1249 см3. На максимальных оборотах он демонстрирует мощность в 86 лошадиных сил.

Такой механизм силового агрегата делает его более экономичным и экологичным за счет снижения токсичности отработавших газов.

Двигатель b12s1 можно встретить на машинах, которые выпускают европейские, китайские, японские автопроизводители. Обусловлено это хорошими техническими характеристиками мотора, его высокой надежностью и экономичностью. Несмотря на то, что силовой агрегат не блистает количеством лошадиных сил, автомобили, на которых устанавливается b12s1, всегда показывают отменную динамику.

Инструменты и материалы

Если не верите в присадки, реклама которых кричит о чудодейственном эффекте, и ешились на ремонт, то вам потребуется соответствующее оборудование. Для замены колпачков своими руками необходимы:

1. Рассухариватель клапанов.
2. Пинцет.
3. Оправка для напрессовки колпачков.
4. Молоток.
5. Головки с удлинителями и воротком.
6. Набор рожковых и накидных ключей.
7. Цанговый зажим для снятия колпачков.
8. Силиконовый герметик, а лучше новая прокладка крышки ГРМ.

Замена маслосъемных колпачков своими руками:

• Снимете крышку ГРМ.
• Выставьте коленчатый и распределительный валы по меткам. Поставьте на деталях соответствующие маркировки, чтобы не было трудностей с их выставлением после ремонта. Запишете расположение снимаемых патрубков и разъемов.
• Снимая распредвал, ослабьте натяжитель его привода.

Приспособа для рассухаривания клапанов. На фото процесс снятия сухариков

Если привод цепной ― отверните шестерню привода, и снимите ее с распредвала. Чтобы не потерять, лучше выньте шпонку из паза вала и приберите ее. Если привод ременный, то проще снять ремень с шестерни.

Отверните крепление постели распредвала и снимите его с головки. Размер ключей определите самостоятельно. Пока распредвал будет снят проверьте его на предмет износа шеек и кулачков.
Демонтируйте толкатели клапанов: в зависимости от конструкции, снимите коромысла либо выньте стаканы с гидрокомпенсаторами.
Так как поршни I и IV цилиндров у вас уже стоят в ВМТ, замену лучше начать с краев. Потому что для рассухаривания клапана нужно, чтобы он во что-то упирался в нашем случае это будет днище поршня.
На некоторых моделях впускной коллектор мешает настолько сильно, что рассухариватель приходится укорачивать. Так как это проще чем снять коллектор.

Правильное приспособление для снятия колпачков

Возьмите рассухариватель. Его кронштейн, который крепится ближе к краю рычага зафиксируйте на шпильке крепления постели, а прикрепленный ближе к середине поставьте кольцом на тарелку, накрывающую клапанные пружины. Одной рукой нажмите на рычаг рассухаривателя, чтобы клапанные пружины сжались, а тарелка опустилась вниз по штоку, а другой рукой возьмите пинцет и выньте им сухари из тарелки.

Уберите рассухариватель в сторону, снимите со штока обе пружины и тарелку.
Закрепите цанговый зажим съемника на колпачке. Перемещая грузик вверх по штоку съемника, ударьте им по верхнему упору ― снятие негодного колпачка выполнено.

Пока клапан свободен, проверьте износ его штока и направляющей. Для этого возьметесь пальцами за верх штока и попытайтесь покачать его. Если износ незначителен, то люфт будет отсутствовать и вам это не удастся.

Если у вас есть оправка, стоит воспользоваться ей. В случае ее отсутствия, для колпачков на клапаны с диаметром штока 8 мм она может быть заменена торцевым ключом-трубкой на 10. Если же диаметр штоков 6 мм, то подойдет ключ-трубка на 8. Сальники клапанов должны быть сделаны из фтористой резины (так называемый сосав FRM).

Процесс установки

• Снимите пружинки с сальников.
• Вставьте сальник в оправку, капните капельку масла на шток клапана.
• Наденьте сальник вместе с оправкой на шток клапана сдвиньте его вниз до посадочного выступа направляющей. Легкими ударами молотка по оправке напрессуйте его на посадочное место.
• Не забудьте перед сборкой надеть пружинки на установленные колпачки.
• После это установите комплектующие клапанов и засухарьте способ, который использовали для снятия сухариков.
• Повторите эту последовательность столько раз сколько нужно и замена колпачков своими руками будет сделана.
• Соберите разобранные узлы в обратной к снятию последовательности. Если в вашем моторе не применяются гидрокомпенсаторы, отрегулируйте клапана.

Теперь вы знаете, как поменять маслосъемные колпачки своими руками. Сколько бы вы не совершали все процедуры до этого, соблюдайте придельную внимательность.

Двигатель Шевроле Авео F14D4 — неисправности

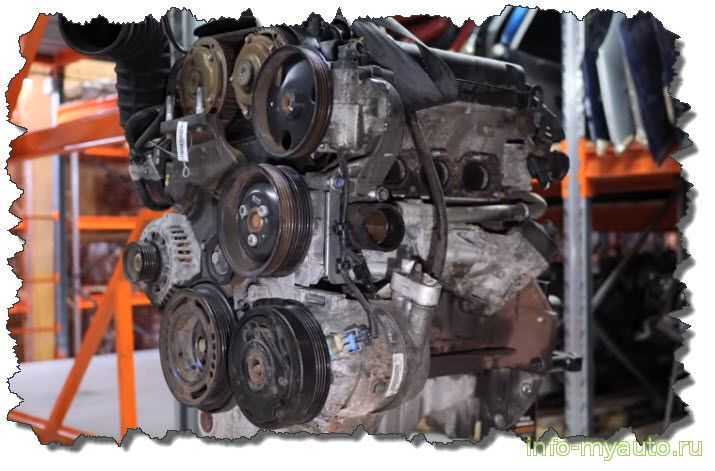

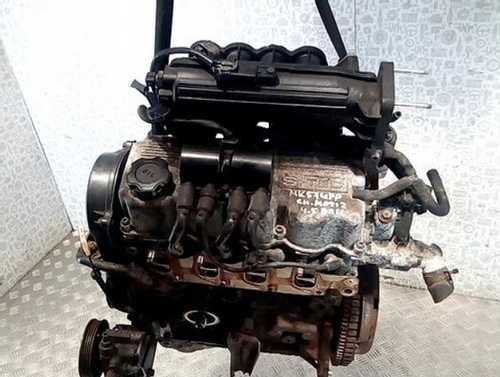

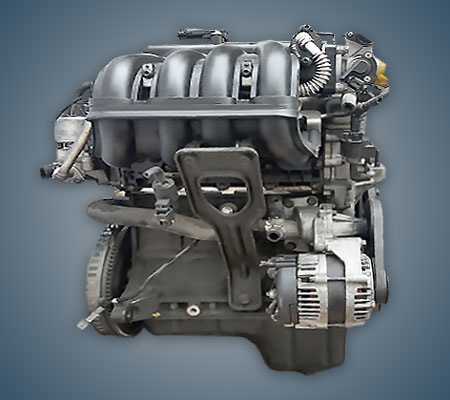

Бензиновый двигатель F14D4 объёмом 1.4 литра мощностью 101 л/сил собирается в Корее. Мотор появился в 2008 году после модернизации F14D3. Прибавку в мощности обеспечивают 2 фазовращателя на обоих распредвалах, электронная дроссельная заслонка и электронный термостат. Устанавливается F14D4 на Шевроле Авео в кузове Т200 и Т250.

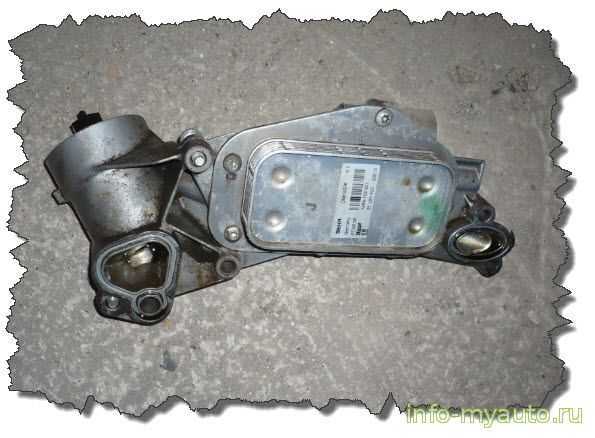

На двигатель F14D4 установлен масляный теплообменник, Уплотнительные прокладки разрушаются и антифриз смешивается с маслом. В теплообменнике F14D4 9 различных уплотнений, которые меняются только комплектом.

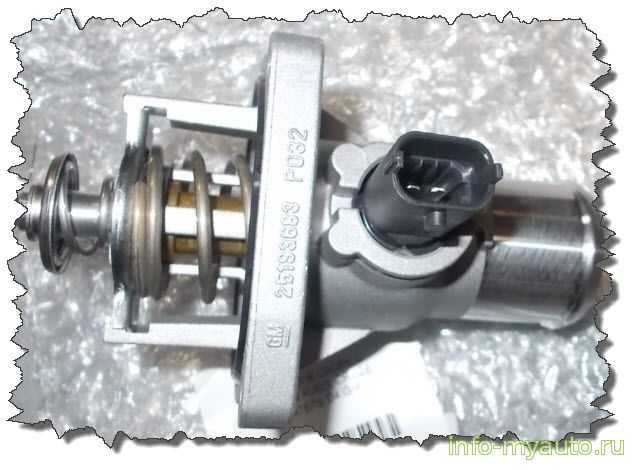

Электронный термостат F14D4, с виду как обычный, но имеет управляющий нагревательный элемент. Срок службы термостата 60 тыс км, новый стоит 3,5 тыс рублей. Если термостат F14D4 начинает сбоить, возможен перегрев двигателя, так как F14D4 горячий мотор. Циркуляция антифриза по большому кругу начинается при 105 градусах, а полностью открывается термостат при 120 гр. Эти обстоятельства сильно сказываются на сроке службы масла и резиновых уплотнений двигателя. Прокладку термостата следует менять 1 раз в 2 года, если этого не делать, прокладка дубеет и пропускает антифриз.

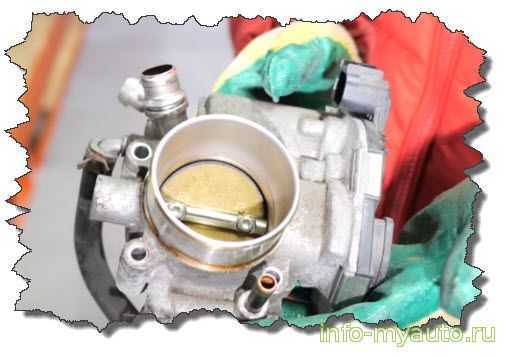

Дроссельная заслонка F14D4 часто выходит из строя из-за перетирания графитовых дорожек потенциометра. В таком случае фиксируется ошибка несоответствия показаний датчиков дроссельной заслонки. Датчик положения заслонки двойной. Исправить такую ошибку можно заменой дроссельной заслонки в сборе. Сама заслонка установлена неудачно и на контакты попадает вода и грязь дороги.

Впускной коллектор F14D4 выполнен из пластика, при перегреве двигателя может оплавиться.

Причиной цоканья и дизеления F14D4 являются фазорегуляторы, которые установлены на шестернях распредвалов. Они гремят из-за недостатка поступающего масла.

Срок службы клапанов фазорегулятора сильно зависит от качества и чистоты моторного масла. Их работа нарушается из-за засорения фильтрующих сеток, которые встроены в них.

Ремень ГРМ на F14D3 нужно было менять каждые 60 тыс км хотя были случаи обрыва при 30 тыс км. На F14D4 систему ГРМ усовершенствовали и ремень ГРМ нужно менять каждые 150 тыс пробега.

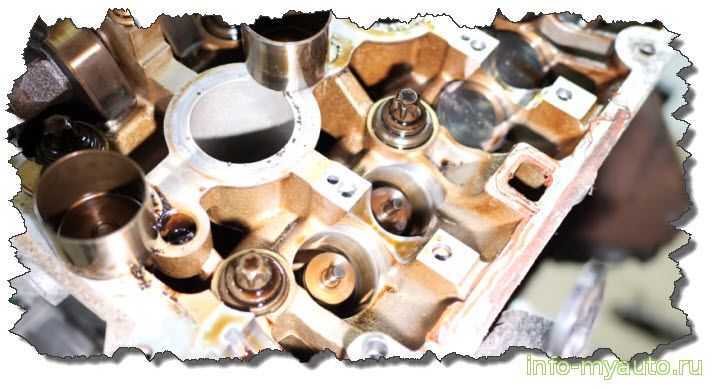

Регулировать и контролировать зазоры клапанов нужно каждые 100 тысяч пробега. Процесс регулировки весьма сложен. Сначала нужно измерить существующие зазоры, если они не в допуске. Нужно снять распредвалы, измерить старые толкатели стаканчики и вычислить размеры новых толкателей, а их на этом двигателе 16 штук. Если после сборки зазоры будут не в допуске, процесс измерений придется повторить. Не корректные зазоры клапанов являются причиной пропусков зажигания.

Ресурс двигателя f14d4 300 тысяч км, но при условии замены моторного масла каждые 7500 тыс км и использование бензина не ниже Аи 95.

Привод ГРМ двигателя Митсубиси Аутлендер 2.4

Привод газораспределительного механизма двигателя Mitsubishi Outlander цепной и довольно надежный. Схема самого привода на картинке ниже. Крутящий момент от звездочки распределительного вала передается на звездочки распределительных валов. В процессе участвует успокоитель, башмак натяжителя и сам натяжитель.

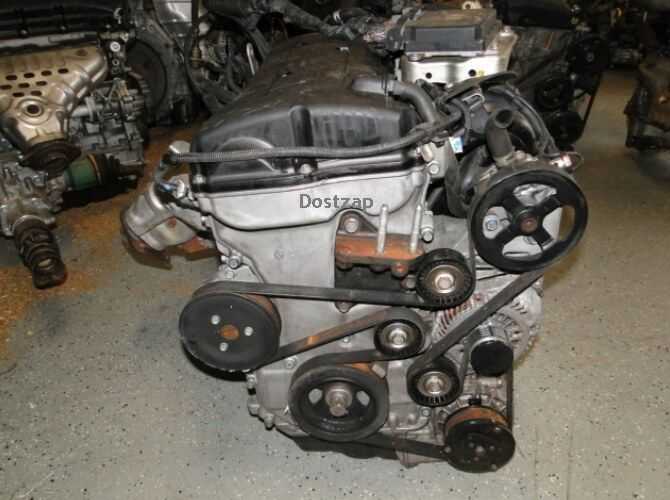

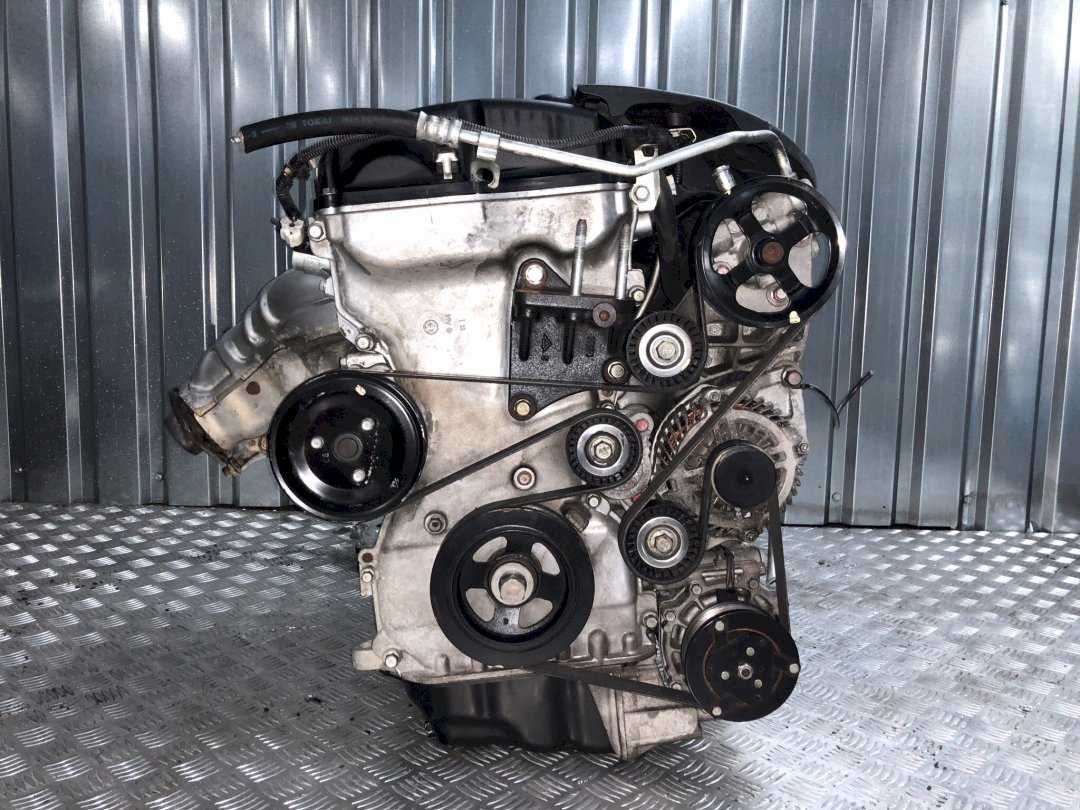

Характеристики двигателя Митсубиси Аутлендер 2.4

Двигатель легко переваривает бензин марки АИ-92. На Аутлендере его устанавливают в сочетании с полным приводом и бесступенчатым вариатором CVT в качестве трансмиссии. Мотор можно встретить на разных версиях Outlander с самого старта продаж кроссовера.

ФОТООТЧЕТ — Регулировка зазоров в клапанном механизме 4M41

ФОТООТЧЕТ — Регулировка зазоров в клапанном механизме 4M41

mr.maks » 18 апр 2021, 19:22 Молодец, познавательно! mr.maks Военный Сообщений: 3439 Зарегистрирован: 01 фев 2012, 19:49 Награды: 1 Карма: 66 Вернуться наверх

ФОТООТЧЕТ — Регулировка зазоров в клапанном механизме 4M41

Alex 67 » 19 апр 2021, 18:00 PAJERO III, 2000 год, 4М41, V78W, 446

Alex 67 Активный участник Сообщений: 837 Зарегистрирован: 14 апр 2014, 14:02 Карма: 7 Вернуться наверх

Рекламный блок

» 01 янв 0000, 00:00 Реклама Двигатель прогресса Сообщений: 100500 Зарегистрирован: 01 янв 0001, 00:00 Авто: MMC Город: Россия Вернуться наверх

Вернуться в MMC Pajero Дизель
