Устройство тормозной системы легкового автомобиля

Определения тормозных систем, касающиеся автопоездов

Однопроводная тормозная система

Тормозная система автопоезда, при которой используется лишь одна линия для передачи энергии и для управления тормозной систе­мой прицепного звена.

Двух- и многопроводные тормозные системы

Тормозная система автопоезда, при которой для тормозных систем прицепных звеньев используются несколько линий отдельно для передачи энергии и отдельно для управления.

Тормозная система непрерывного действия

Сочетание тормозных систем звеньев автопо­езда, при котором:

• Водитель со своего рабочего места, воз­действуя путем единственной операции непосредственно на управляющее устрой­ство тягача, косвенно приводит в действие и управляющее устройство на прицепе;
• Энергия, используемая для торможения каждого из звеньев автопоезда, подается одним источником, которым может быть мускульное усилие водителя транспорт­ного средства;
• Производится одновременное или опреде­ленное фазовое торможение каждого звена автопоезда.

Тормозная система полунепрерывного действия

Сочетание тормозных систем звеньев автопо­езда, при котором:

• Водитель с места управления, воздействуя путем единственной операции непосред­ственно на управляющее устройство тя­гача, косвенно приводит в действие управ­ляющее устройство прицепа;
• Энергия, используемая для торможения каждого из звеньев автопоезда, подается от двух и более различных источников энергии, одним из которых может быть мускульное усилие водителя;
• Производится одновременное или опреде­ленное фазовое торможение каждого звена автопоезда.

Тормозная система прерывного действия

Сочетание тормозных систем звеньев автопо­езда, при котором не используются системы как непрерывного, так и полунепрерывного действия.

Разновидности

Тормоза на авто применяться начали сразу с момента появления машин. Первые системы были примитивными и простыми, но со своей задачей справлялись, поскольку и скорость движения автотранспорта была невысокой. По мере усовершенствования авто дорабатывались и тормоза. Также были разработаны различные виды тормозных систем со своими конструктивными отличиями и особенностями.

В целом, все виды тормозных систем, используемых на транспорте можно разделить по категориям:

1. Назначение
2. Тип привода
3. Устройство рабочих механизмов

Поскольку эта система должна осуществлять ряд функций, то в конструкции авто применяется несколько видов тормозов, и у каждого из них свое назначение.

Виды по назначению

На легковых машинах применяется два вида тормозов – рабочий и стояночный. Дополнительно же на автотранспорте могут применяться еще резервный и горный тормоза.

Рабочим осуществляется замедление машины вплоть до полного прекращения движения. Особенность их работы заключается в том, что скорость замедления зависит от силы нажатия на тормозную педаль.

Стояночный тормоз, как понятно из названия, предназначен для обездвиживания авто на стоянке. Благодаря ему колеса блокируются, и машина не сможет самовольно откатиться.

Резервный тормоз, еще называют аварийным. Нужен он для обеспечения остановки авто при поломке рабочей системы. На легковых моделях обычно резервного тормоза как отдельно стоящей системы нет, а его функцию выполняет стояночный тормоз.

Горный тормоз применяется на грузовиках. Суть его заключается в принудительном сбросе оборотов двигателя при движении с горы, что позволяет замедлить авто без использования рабочего тормоза, чтобы исключить перегрев и отказ рабочих механизмов.

Типы привода

Существующие виды тормозных систем различаются и по типу привода. В задачу привода входит передача усилия рабочие механизмы или выполнение определенных действий с их составными частями.

Их можно разделить на:

1. Механический
2. Гидравлический
3. Пневматический
4. Комбинированный

В механическом типе водитель воздействует на рабочие узлы посредством систем тяг, тросов и рычагов. Для рабочих тормозов этот тип привода обычно не используется, зато он нередко применяется на стояночном тормозе.

Гидравлический – самый распространенный на легковушках привод. Построен он на физическом свойстве жидкости — несжимаемости. Это позволяет использовать жидкость для передачи усилия на рабочие механизмы.

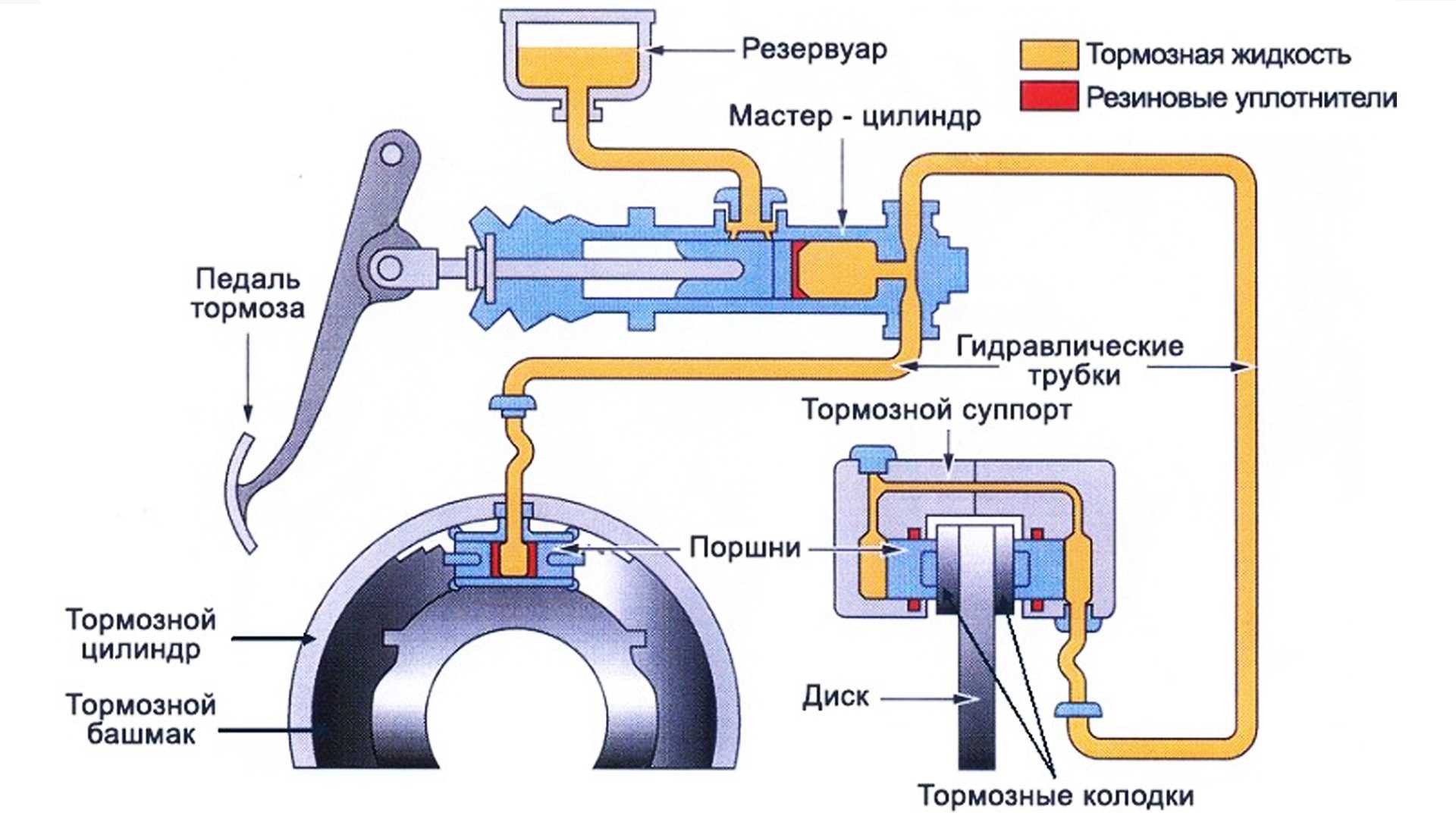

Устройство простейшей системы тормозов

Пневматический привод применяется на грузовиках. Здесь основным рабочим телом выступает сжатый воздух, нагнетаемый компрессором. Водитель же нажимая на педаль, открывает каналы, по которым воздух подается в специальные камеры связанные с рабочими механизмами.

Комбинированные приводы обычно используются на спецтехнике. Такой привод может включать в себя конструктивные элементы перечисленных типов приводов. К примеру, он может быть гидромеханическим, электромеханическим и т. д.

Разновидности рабочих механизмов

Рабочие механизмы воздействуют на колеса, обеспечивая замедление их вращения. То есть, это основные элементы тормозной системы. Они могут быть ленточными, дисковыми и барабанными. Первый тип практически не используется и его можно встретить только на спецтехнике. Суть работы его сводится к тому, что на оси, которая передает вращение на колесо, сделан барабан, с одетой на нем лентой. При торможении водитель воздействует на ленту, натягивая ее, и за счет трения скорость вращения барабана замедляется.

Дисковые механизмы – одни из самых распространенных на легковых машинах. Здесь основным рабочим элементом выступает диск, жестко посаженный на колесную ступицу. Привод системы связан с суппортом, установленном на тормозном диске. В нем установлены фрикционные колодки. При торможении посредством суппорта осуществляется прижим колодок к диску, и трение между ними замедляет вращение ступицы.

В барабанных тормозах вместо диска используется барабан, посаженный на ступицу. Внутри него на неподвижной части ступицы размещены две колодки в виде полумесяцев. При торможении привод обеспечивает разжатие колодок, в результате они прижимаются к барабану и замедляют его вращение.

Система антиблокировки тормозов

Система антиблокировки тормозов (англ. Antilock Braking System, ABS) представляет собой важный компонент современных автомобильных тормозных систем. Она разработана для предотвращения блокировки колес при резком торможении и обеспечения лучшей управляемости автомобиля в условиях экстренной ситуации.

Принцип работы системы ABS:

1. Датчики скорости: Датчики, расположенные на каждом колесе, непрерывно измеряют скорость вращения колеса.
2. Контроллер ABS: Информация о скорости колес передается контроллеру ABS, который анализирует данные и принимает решение о необходимости активации системы.
3. Пневматические клапаны: Если контроллер определяет, что колесо начало блокироваться, он открывает пневматический клапан, позволяющий снизить давление в тормозной системе для данного колеса.
4. Регулировка давления: Пневматический клапан многократно открывается и закрывается, поддерживая оптимальное давление в тормозной системе и предотвращая блокировку колеса.
5. Управляемость автомобиля: Благодаря системе ABS колеса не блокируются при торможении, что позволяет сохранить управляемость автомобиля и уменьшить тормозной путь.

Система ABS также оснащена электронным датчиком, который контролирует работу системы и предупреждает водителя о ее неисправности. При возникновении сбоя в системе ABS, автомобиль в большинстве случаев продолжает нормально работать без активации системы, но рекомендуется обратиться к специалисту для проведения диагностики и ремонта.

Преимущества системы ABS:

• Повышение управляемости: Блокировка колес во время торможения может существенно снизить управляемость автомобиля. Система ABS предотвращает блокировку колес, обеспечивая более стабильное и точное управление.
• Сокращение тормозного пути: Отсутствие блокировки колес позволяет автомобилю остановиться на меньшем расстоянии, сокращая тормозной путь и уменьшая вероятность столкновения.
• Поддержание управляемости на скользкой дороге: На скользкой или неровной дороге блокировка колес может привести к потере контроля над автомобилем. Система ABS помогает сохранить управляемость в таких условиях, предотвращая блокировку колес и обеспечивая оптимальное торможение.

Важно отметить, что система ABS не является заменой правильной и безопасной техники вождения. Она является дополнительной мерой безопасности, которая улучшает управляемость и снижает риск аварий при экстренном торможении

Помимо ABS, для обеспечения безопасности вождения рекомендуется также правильное использование ремней безопасности, учет дорожных условий и скорости движения.

Барабанные и дисковые тормоза

Барабанный тормозной механизм (рис. 4) состоит из:

• тормозного щита,
• тормозного цилиндра,
• двух тормозных колодок,
• стяжных пружин,
• тормозного барабана.

Схема работы барабанного тормозного механизма

1 – тормозной барабан; 2 – тормозной щит; 3 – рабочий тормозной цилиндр; 4 – поршни рабочего тормозного цилиндра; 5 – стяжная пружина; 6 – фрикционные накладки; 7 – тормозные колодки

Тормозной щит жестко крепится на балке заднего моста автомобиля, а на щите, в свою очередь, закреплен рабочий тормозной цилиндр. При нажатии на педаль тормоза поршни в цилиндре расходятся и начинают давить на верхние концы тормозных колодок. Колодки в форме полуколец прижимаются своими накладками к внутренней поверхности круглого тормозного барабана, который при движении автомобиля вращается вместе с закрепленным на нем колесом. Торможение колеса происходит за счет сил трения, возникающих между накладками колодок и барабаном. Когда же воздействие на педаль тормоза прекращается, стяжные пружины оттягивают колодки на исходные позиции.

Преимущества барабанных тормозов:

• низкая стоимость, простота производства;
• обладают эффектом механического самоусиления. Благодаря тому, что нижние части колодок связаны друг с другом, трение о барабан передней колодки усиливает прижатие к нему задней колодки. Этот эффект способствует многократному увеличению тормозного усилия, передаваемого водителем, и быстро повышает тормозящее действие при усилении давления на педаль.

Дисковый тормозной механизм (рис.5) состоит из:

• суппорта,
• одного или двух тормозных цилиндров,
• двух тормозных колодок,
• тормозного диска.

Схема работы дискового тормозного механизма

1 – наружный рабочий цилиндр (левого) тормоза; 2 – поршень; 3 – соединительная трубка; 4 – тормозной диск переднего (левого) колеса; 5 – тормозные колодки с фрикционными накладками; 6 – поршень; 7 – внутренний рабочий цилиндр переднего (левого) тормоза

Суппорт закреплен на поворотном кулаке переднего колеса автомобиля. В нем находятся два тормозных цилиндра и две тормозные колодки. Колодки с обеих сторон «обнимают» тормозной диск, который вращается вместе с закрепленным на нем колесом. При нажатии на педаль тормоза поршни начинают выходить из цилиндров и прижимают тормозные колодки к диску. После того, как водитель отпустит педаль, колодки и поршни возвращаются в исходное положение за счет легкого «биения» диска. Дисковые тормоза очень эффективны и просты в обслуживании. Даже новичку замена тормозных колодок в этих механизмах доставляет мало хлопот.

Преимущества дисковых тормозов:

• при повышении температуры характеристики дисковых тормозов довольно стабильны, тогда как у барабанных снижается эффективность
• температурная стойкость дисков выше, в частности, из-за того, что они лучше охлаждаются
• более высокая эффективность торможения позволяет уменьшить тормозной путь
• меньшие вес и размеры
• повышается чувствительность тормозов
• время срабатывания уменьшается
• изношенные колодки просто заменить, на барабанных приходится предпринимать усилия на подгонку колодок, чтобы одеть барабаны
• около 70% кинетической энергии автомобиля гасится передними тормозами, задние дисковые тормоза позволяют снизить нагрузку на передние диски

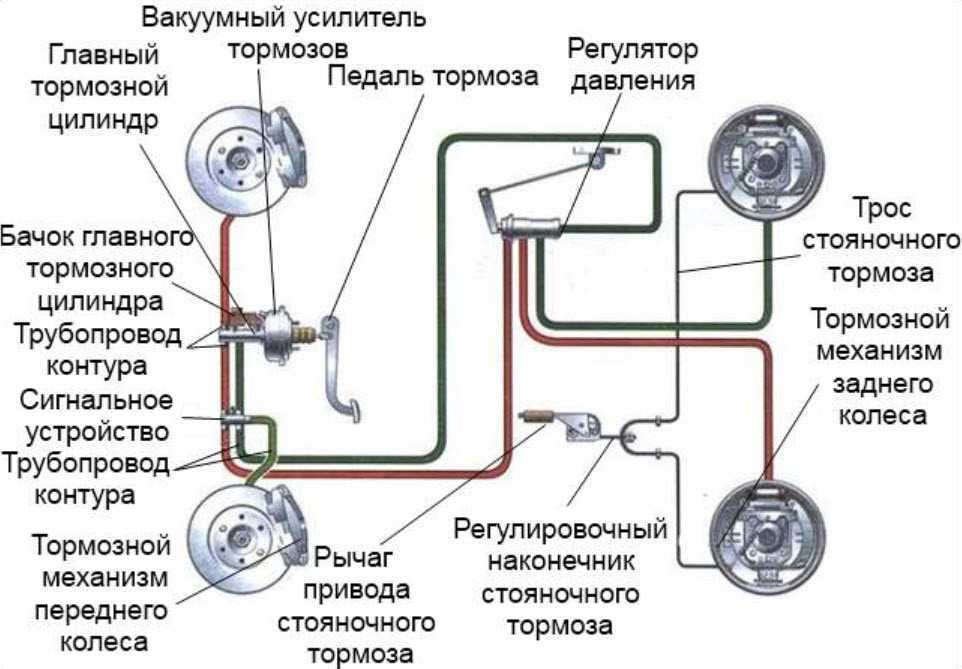

Схема тормозной системы в общих чертах

Так выглядит схема тормозной системы

Рассмотрим эти механизмы немного подробнее. В данном автомобиле из Германии (Фольксваген Гольф) установлены классические дисковые тормоза, которые вы можете видеть на рисунке под цифрой 1. Задние тормоза тоже дисковые, их ещё называют барабанными. Под цифрой 3 на этой схеме показаны главный тормозной цилиндр и гидровакуумный усилитель. 4 – это тот самый пресловутый «ручник», 5 – антиблокировочная система. 6 – гидроусилитель.

Антиблокировочную систему (ABS) всегда можно встретить в современных машинах

Антиблокировочная система автомобиля

Антиблокировочная система (ABS) была создана для того, чтобы избавить водителей от такой проблемы, как изменение траектории движения транспорта, в следствии полной блокировки колёс.

В целом, устройство тормозной системы разных автомобилей имеет много общего, хотя, может отличаться. Сейчас существует множество различных видов систем торможения. И для любителей тюнинга и доработки ВАЗ 2106 есть отличная возможность подобрать тормозную систему по-серьезнее: например, Брэмбо.

Помимо того, существует ряд других систем, которые способны существенно облегчить жизнь водителю. К ним относится антипробуксовочная система. Её также называют Traction control system. Эта система отлично помогает в тех случаях, когда сцепление колёс с землёй, или асфальтом снижено. Это может произойти во время дождя. Система отслеживает скорости вращения как ведущих, так и ведомых колёс. И в случае пробуксовки ведомых, снижает крутящий момент, или притормаживает, что также уменьшает скорость вращения.

Тормозные системы грузового автомобильного транспорта

Грузовые автомобили обычно оснащаются не классическими дисковыми и барабанными тормозами, а несколько иной по принципу системой.

Приводим схему устройства тормозной системы, которая используется на современных грузовых автомобилях.

Для грузовых автомобилей была разработана отдельная тормозная система, работающая на подаче сжатого воздуха.

Компании, разрабатывающие тормозные системы

В 2012 году был проведён опрос, который показал, какие компании можно считать объективно лучшими производителями тормозных систем для автомобилей.

В опросе приняли участие не только автолюбители, но и профессиональные механики, сотрудники автомобильных предприятий, оптовые продавцы запчастей, сотрудники автомагазинов.

В результате был получен список из десяти лучших компаний, производящих данные механизмы. Как видно по количеству баллов, с большим отрывом лидирует компания TRW, производящая эти системы с 1901 года.

https://youtube.com/watch?v=Av-jj8NNrv8

Также на эту тему вы можете почитать:

Ремень ГРМ или цепь — что лучше для вашего автомобиля?

Автомобильные полировочные машинки и как они работают

Какой ксенон лучше всего установить на свой автомобиль

Ускорительный насос карбюратора ВАЗ 2109 (Солекс) для разгона

Выбираем лак для автомобиля среди огромного ассортимента

Alex S 6 октября, 2013

Опубликовано в: Полезные советы и устройство авто

Метки: Как устроен автомобиль, Советы автомобилистам

Линии управления тормозной системы

Электропроводка и проводники электриче­ского тока: используются для передачи элек­трической энергии.

Трубопроводы: жесткие, полужесткие или гибкие для передачи гидро- или пневмоэ­нергии.

Линии, соединяющие тормозное оборудова­ние звеньев автопоездов

Линия передачи: служит для передачи энер­гии от тягача к устройству накопления энер­гии на прицепе.

Линия торможения: линия, по которой энер­гия, предназначенная для управления, пере­дается от тягача к прицепу.

Линия передачи и торможения: служит как для передачи энергии, так и для торможения (одноконтурная тормозная система).

Вторичная линия торможения: линия пере­дачи энергии от тягача к прицепу для тормо­жения прицепа при отказе рабочей тормоз­ной системы.

Запасная тормозная система

Запасная тормозная система должна обеспечивать снижение скорости и остановку автомобиля в случае выхода из строя рабочей тормозной системы, а стояночная — удержание остановленного автомобиля на месте без ограничения времения.
 

Гидропневматическая подвеска с противодавлением.

Запасная тормозная система по существу представляет собой составную часть рабочей системы с отдельным контуром привода на группу колес. Она служит для торможения при выходе из строя основной системы.
 

Запасная тормозная система должна обеспечивать остановку автотранспортного средства с определенной эффективностью при выходе из строя рабочей тормозной системы.
 

Запасная тормозная система предназначена для остановки автомобиля в случае отказа рабочей тормозной системы. Она оказывает меньшее тормозящее действие на автомобиль, чем рабочая система. Функции запасной системы может выполнять чаще всего исправная часть рабочей тормозной системы или полностью стояночная система.
 

Запасная тормозная система конструктивно объединена со стояночным тормозом, имеет общий с ним пневматический привод от ручного тормозного крана и действует на колеса ведущих мостов через тормозные камеры рабочего тормоза.
 

Запасная тормозная система должна обеспечивать остановку автомобиля в случае выхода из строя рабочей тормозной системы. Автомобили могут иметь автономную запасную тормозную систему. При отсутствии такой системы ею считается и должен выполнять ее функции каждый контур рабочей тормозной системы или стояночная тормозная система.
 

Запасная тормозная система обеспечивает остановку автомобиля в случае выхода из строя рабочей тормозной системы; она может быть менее эффективной, чем рабочая тормозная система. В связи с отсутствием на изучаемых автомобилях автономной запасной тормозной системы ее функции выполняет исправная часть рабочей тормозной системы или стояночные тормоза.
 

Запасная тормозная система предназначена для плавного снижения скорости движения или остановки машины в случае полного или частичного выхода из строя тормозной системы. Обычно запасная система менее эффективна, чем рабочая.
 

Запасная тормозная система может быть менее эффективной, чем рабочая тормозная система. При отсутствии на автомобиле автономной запасной тормозной системы ее функции может выполнять исправная часть рабочей тормозной системы ( например, контур тормозного привода передних или задних колесных тормозов) или стояночная тормозная система.
 

Эффективность запасной тормозной системы может быть несколько ниже эффективности рабочей тормозной системы. При отсутствии на автомобиле самостоятельной запасной тормозной системы ее функции может выполнять исправная часть рабочей тормозной системы ( например, контур привода передних или задних колесных тормозов) или стояночная тормозная система.
 

Функции запасной тормозной системы выполняет один из контуров, поскольку наличие двухсекционного тормозного крана 4 и двойного защитного клапана 9 позволяет обоим контурам работать независимо друг от друга при падении давления воздуха в любом из них.
 

Функцию запасной тормозной системы может выполнять исправная часть рабочей тормозной системы или стояночная тормозная система.
 

Эффективность запасной тормозной системы может быть ниже эффективности рабочей тормозной системы. При отсутствии на автомобиле автономной запасной тормозной системы ее функции может выполнять исправная часть рабочей тормозной системы ( например, контур тормозного привода передних или задних колесных тормозов) или стояночная тормозная система.
 

Нормой эффективности запасной тормозной системы автотранспортных средств категорий О при испытаниях типа 0 является значение тормозной силы, развиваемой на колесах оси прицепа, которая численно должна быть не менее 28 % от полного веса, приходящегося на эту ось в статическом положении на горизонтальной опорной поверхности. Согласно ГОСТ 22895 — 77 автотранспортные средства категории О могут не иметь запасной тормозной системы, в этом случае ее функцию исполняет каждый контур рабочей тормозной системы или стояночная тормозная система.
 

Типы тормозных механизмов, применяемые в автомобилях

На подавляющем большинстве авто установлены тормозные механизмы фрикционного типа, работающие по принципу сил трения. Устанавливаются они непосредственно в колесе и конструктивно подразделяются на:

• барабанные;
• дисковые.

Существовала традиция устанавливать барабанные механизмы на задние колеса, а дисковые на передние. Сегодня в зависимости от модели могут ставиться одинаковые типы на все четыре колеса – или барабанные, или дисковые.

Устройство и работа барабанного тормозного механизма

Устройство системы барабанного типа (барабанный механизм) состоит из двух колодок, тормозного цилиндра и стяжной пружины, размещенных на щите внутри тормозного барабана. На колодки наклепаны или приклеены фрикционные накладки.

Тормозные колодки своими нижними концами шарнирно закреплены на опорах, а верхними – под воздействием стяжной пружины – упираются в поршни колесного цилиндра. В незаторможенном положении между колодками и барабаном имеется зазор, обеспечивающий свободное вращение колеса.

Необходимо отметить, что в приведенной конструкции износ передних и задних колодок происходит неравномерно. Дело в том, что фрикционные накладки передней по ходу движения колодки в момент торможения при движении вперёд прижимаются к барабану всегда с большей силой, чем задние. Как выход, рекомендуется менять колодки местами через определенный срок.

Тормозной механизм дискового типа

Устройство дисковых тормозов состоит из:

1. суппорта, закрепленного на подвеске, в теле которого размещены наружный и внутренний тормозные цилиндры (может быть один) и две тормозные колодки;
2. диска, который закреплен на ступице колеса.

Контуры

Недостатком гидравлической системы является вероятность пробоя магистрали, в результате жидкость вытекает, и рабочий тормоз перестает работать.

Чтобы исключить вероятность полного отказа тормозов, система разделена на две независимые друг от друга части – контуры. Для этого всего лишь потребовалось сделать главный цилиндр двухпоршневым. Каждый из поршней выталкивает жидкость в магистраль, соединяющую только два тормозных механизма. Одна секция главного цилиндра, два механизма и трубопроводы, соединяющие их, и образуют контур. На некоторых авто один контур идет на передние колеса, а второй – на задние. Но чаще применяется диагональная компоновка, в которой в контур входит одно переднее и одно заднее колесо, расположенные с разных сторон.

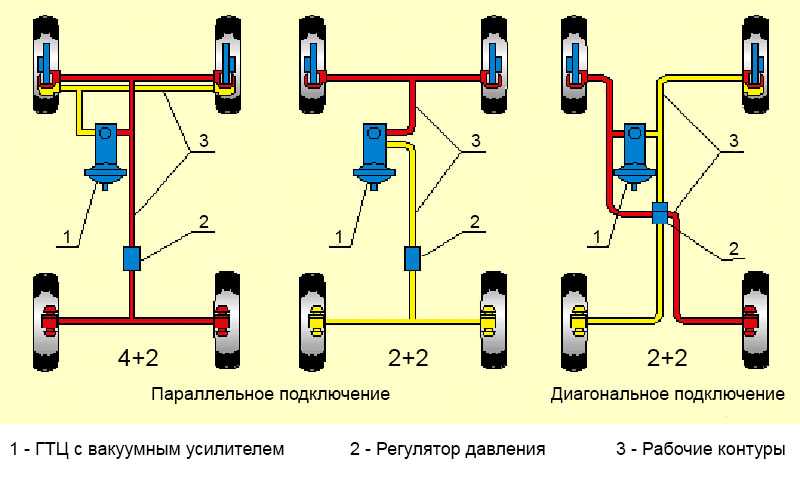

Виды контурных систем

Применение независимых контуров позволяет замедлять движение даже с пробитой магистралью. В этом случае отказывают только два рабочих механизма, остальные же продолжают работать.

Дисковый тормозной механизм

Рис. 1 Схема работы дискового тормозного механизма с неподвижным суппортом.

1 — наружный рабочий цилиндр (левого) тормоза; 2 — поршень; 3 — соединительная трубка; 4 — тормозной диск переднего (левого) колеса; 5 — тормозные колодки с фрикционными накладками; 6 — поршень; 7 — внутренний рабочий цилиндр переднего (левого) тормоза.

Дисковый тормозной механизм (рис.1) состоит из:

— суппорта,

— одного, двух или четырех тормозных цилиндров,

— двух тормозных колодок,

— тормозного диска.

Конструкция дискового тормозного механизма на рисунке 1 называется тормозным механизмом с неподвижным суппортом, который жестко закреплен на поворотном кулаке переднего колеса автомобиля.

Механизм состоит из тормозного диска, колодок с накладками, неподвижной скобы и двух гидроцилиндров. Чугунный тормозной диск жестко закреплен на ступице и вращается вместе с колесом.

Колодки с накладками и гидроцилиндры размещены в неподвижной скобе суппорта. Причем колодки свободно установлены на двух направляющих пальцах и прижимаются к ним фигурными пружинами. Гидроцилиндры соединены между собой гидравлической трубкой. Через штуцер по гибкому трубопроводу (тормозной шланг) в гидроцилиндры подводится тормозная жид­кость. В гидроцилиндре установлен клапан прокачки (системы крана Маевского) предназначенный для удаления воздуха из цилиндра при заправке системы тормозной жидкостью или ее разгерметизацией при ремонте.

Автоматическая регулировка зазора между колодками и диском осуществляется с помощью резиновых уплотнительных колец. При нажатии водителем на педаль тормоза, избыточное давление тормозной жидкости из главного тормозного цилиндра, через рабочий контур (тормозной трубопроводы), подается в рабочие тормозные цилиндры, и тормозное усилие прикладывается к их поршням, а через них к тормозным колодкам, в результате тормозные колодки прижимаются к диску. При торможении уплотнительные кольца деформируются в направлении движения поршня.

После прекращения торможения поршни отводятся в исходное положение за счет падения давления тормозной жидкости, легкого биения тормозного диска и упругости резиновых колец, в свою очередь тормоз­ные колодки отходят от диска и между ними устанавливается требуемый зазор. По мере износа фрикционных накладок зазор между ними и диском регу­лируются автоматически, так как резиновые уплотнительные кольца отво­дят поршни от колодок на одно и то же расстояние, определяемое упругой деформацией резиновых колец.

Сила трения между накладками тормозных колодок и диском находится в зависимости от мускульной силы, с которой нога водителя давит на педаль тормоза тем самым, осуществляя торможение вращения колеса автомобиля.

Для достижения более высокого тормозного усилиямогут быть установлены четыре рабочих цилиндра.

В суппорте дискового тормозного механизма может применяться только один рабочий цилиндр, в этом случае используется так называемый подвижный или «плавающий» суппорт (рис.2).

Рис.2 Дисковый тормозной механизм с подвижным «плавающим» суппортом.Положение суппорта: а — с изношенными колодками; б — после установки новых колодок.

При торможении под действием давления жидкости поршень прижи­мает внутреннюю тормозную колодку к диску. Плавающая скоба перемещается по направляющим пальцам, и суппорт прижимает наружную тормозную колодку к диску. Так как давление жидкости одинаково, то обе тормозных ко­лодки прижимаются к диску с одинаковыми усилиями. После прекращения торможения упругое резиновое кольцо отводит поршень от внутренней тор­мозной колодки. Гидроцилиндр вместе с суппортом (плавающая скоба) пере­мещаются по направляющим пальцам и освобождают наружную колодку.

Автоматическое регулирование зазора в тормозе осуществляется с помощью резинового упругого кольца.

Принцип работы тормозной системы

https://youtube.com/watch?v=pZNkTx_WAVU

Принцип действия узла выглядит следующим образом. Когда автомобилист нажимает на педаль, в усилителе, разделенном на две камеры с равным давлением жидкости в каждой из них, доступ в одну из частей перекрывается. При этом одна из камер, называемая атмосферной, открывается. Вследствие этого создается разница давлений.

Диафрагма, расположенная между камерами, меняет свое первоначальное положение, выгибаясь в сторону атмосферной. К ней прикреплен шток главного цилиндра, поэтому он начинает двигаться вместе с диафрагмой, повышая давление в открытом контуре системы. В результате этого происходит нагнетание жидкости по направлению к колесным цилиндрам. Под ее воздействием они выдвигаются и прижимают к дискам, закрепленным на колесах, колодки.

Из-за трения, которое возникает в этот момент, вращение колес постепенно замедляется. В результате транспортное средство останавливается.

Следует отметить, что тормозной насос устроен таким образом, что чем сильнее водитель нажимает на педаль, тем большая разница давлений складывается внутри этого узла. Таким образом, чем сильнее нажатие, тем интенсивнее торможение. Это позволяет автомобилисту четко контролировать процесс остановки.

Некоторые усилители имеют встроенный электронасос, который увеличивает разницу давлений. Их называют активными. Усиление в системах, которые ими оснащены, гораздо лучше, чем в традиционной гидравлике.

Тормозные колодки и диски

Тормозные колодки и диски являются основными компонентами рабочей тормозной системы автомобиля. Они играют ключевую роль в процессе замедления и остановки автомобиля.

Тормозные колодки — это детали, которые нажимаются на тормозные диски при активации тормозной системы. Они состоят из металлической пластины с теплоизоляционным слоем и тормозного накладного материала на основе органических или металлических составов. Тормозные колодки имеют форму полукруглых пластин, которые обжимаются против диска при нажатии на педаль тормоза.

Тормозные диски — это металлические диски, к которым прижимаются тормозные колодки. Диски обычно изготавливаются из чугуна, но также могут быть сделаны из других материалов, таких как композиты или карбон. Они прикрепляются к колесам автомобиля и вращаются вместе с ними. При нажатии на педаль тормоза тормозные колодки сжимаются против дисков, создавая трение, которое замедляет вращение колес и останавливает автомобиль.

Важно отметить, что тормозные колодки и диски являются расходными материалами и со временем становятся изношенными. Их износ можно определить по визуальной инспекции или по характерному скрипу или стуку при торможении

Поэтому регулярная проверка и замена изношенных тормозных колодок и дисков является важной профилактической мерой для обеспечения безопасности на дороге.

Устройство тормозного механизма

Конструктивно механизм соединяет два элемента — само устройство тормоза и его привод. Рассмотрим каждое из них по отдельности.

Устройство тормоза в современных автомобилях

Механизм характеризуется работой подвижной и неподвижной частей, между которыми происходит трение, что, в конечном итоге, и снижает скорость автомобиля.

В зависимости от того, какую форму имеют вращающиеся детали, различают два вида тормозных устройств: барабанные и дисковые. Основное различие между ними заключается в том, что подвижными элементами барабанных тормозов являются колодки и ленты, а у дисковых — только колодки.

В качестве неподвижной (вращающейся) части выступает сам барабанный механизм.

Традиционный дисковый тормозной механизм состоит из одного диска, который вращается, и двух колодок, которые неподвижны и размещены внутри суппорта с обеих сторон. Сам суппорт при этом надежно зафиксирован на кронштейне. В основании суппорта имеются рабочие цилиндры, которые в момент торможения соприкасают колодки к диску.

Работая на полную мощь, тормозной диск очень сильно нагревается от трения с колодкой. Чтобы его охладить, в механизме используются потоки свежего воздуха. Диск имеет на своей поверхности отверстия, через которые выводится лишнее тепло и поступает холодный воздух. Имеющий специальные отверстия тормозной диск носит название вентилируемого. На некоторых моделях автомобилей (преимущественно гоночного и скоростного назначения) используют керамические диски, которые имеют гораздо меньшую теплопроводность.

На сегодняшний день, чтобы обезопасить водителя, тормозные колодки оснащаются датчиками, показывающими уровень их износа. В нужный момент, когда на панели загорится соответствующий индикатор, потребуется просто приехать в автосервис и провести замену. Специалисты ГК Favorit Motors обладают большим опытом и всем необходимым современным оборудованием для демонтажа старых тормозных колодок и монтажа новых. Обращение в компанию не займет много времени, тогда как качество работы будет на той высоте, которая обеспечит действительно комфортное и безопасное управление автомобилем.

Основные типы тормозных приводов

Главное назначение этого привода состоит в предоставлении возможности управления тормозным механизмом. На сегодняшний день существует пять типов приводов, каждый из которых выполняет свои функции в автомобиле и позволяет оперативно и четко подать сигнал механизму для торможения:

• Механический. Сфера применения — исключительно в стояночной системе. Механический тип привода объединяет несколько элементов (система тяги, рычаги, тросики, наконечники, уравнители и т.д.). Этот привод позволяет подать сигнал стояночному тормозу о фиксации транспортного средства на одном месте, даже в наклонной плоскости. Обычно применяется на парковках или во дворах, когда автовладелец оставляется машину на ночь.
• Электрический. Сфера применения — также стояночная система. Привод в этом случае получает сигнал от ножной электрической педали.
• Гидравлический. Основной и самый распространенный тип тормозного привода, который применяется в рабочей системе. Привод представляет собой объединение нескольких элементов (педаль тормоза, усилитель тормоза, цилиндр торможения, цилиндры на колесах, шланги и трубопроводы).
• Вакуумный. Данный тип привода также часто встречается на современных авто. Суть его работы такая же, как и у гидравлического, однако характерное отличие состоит в том, что при нажатии на педаль создается дополнительное вакуумное усиление. То есть исключена роль гидравлического усилителя тормозов.
• Комбинированный. Также применим только в рабочей тормозной системе. Специфика работы заключается в том, что тормозной цилиндр после нажатия на педаль давит на тормозную жидкость и заставляет ее поступать под высоким давлением к тормозным цилиндрам. Применение сдвоенного цилиндра позволяет разделять высокое давление на два контура. Таким образом, если один из контуров выйдет из строя, система всё равно будет полноценно функционировать.
