Ремонт ходовой части на газели i

Допустимые поломки, устранение неполадок

Устройство передней подвески является сложной конструкцией. При появлении стука или посторонних шумов следует провести проверку и диагностику её состояния для предотвращения непредвиденных поломок.

Проблема – шум и стук внизу авто во время движения

Причины и решение проблемы:

• поломка амортизатора. В подвеске ГАЗ-31105 применяется использование разборного амортизатора, поэтому можно поменять его или отремонтировать;
• выработка резиновых уплотнителей, применяемых в соединении некоторых элементов, в результате чего будет раздаваться периодический стук в районе багажника. Требуется замена изношенных резинок.

Полезный совет! Цена этих резиновых элементов невелика. Поэтому рекомендуется купить весь комплект подушек и заменить полностью.

Источник https://krutilvertel.com/gaz-2705-1994-glava5-podveska

Источник https://avtomechanic.ru/ru/gazel/podveska-gazeli/osobennosti-konstruktsii-perednej-podveski-avtomobilya-gazel

Источник https://avtomobilgaz.ru/legkovye/gaz31105-kraisler/perednjya-podveska.html

Признаки износа шкворневой подвески на Газели

Прежде, чем приступать к ремонту подвески необходимо убедиться, что замена шкворней на Газели действительно необходима.

Первыми признаками неисправного шкворня могут служить следующие симптомы:

1. Появление металлического звука при ударе по колесу.
2. Биение в руль на скорости.
3. Затруднения при повороте рулевого колеса.
4. Ярко выраженный износ внешней или внутренней части покрышки.

Рекомендуем посмотреть: как проверить неисправность шкворней на Газели.

Однако наличие данных проявлений может быть вызвано и другими неисправностями ходовой, поэтому необходимо провести дальнейшую диагностику для локализации и уточнения степени износа деталей подвески.

Для полной уверенности, что шкворня в Газели требуют замены нужно:

• поднять автомобиль домкратом, обеспечив подвешенное состояние колеса;
• зафиксировать педалью тормоза ступичный механизм;
• покачать колесо в вертикальной плоскости.

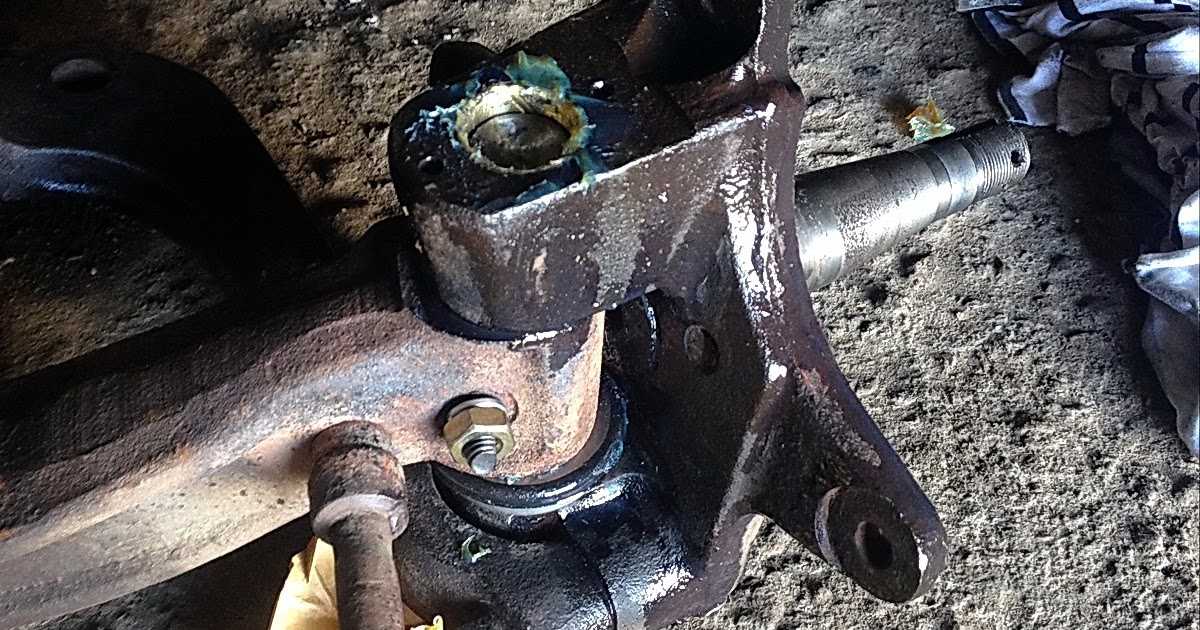

Так выглядит изношенный шкворень

Наличие люфта в колесе при качании говорит о неисправности шкворня, который подлежит замене.

Устройство передней подвески

Схема передней подвески – безшкворневая, расположенная на рычагах, с кручёными пружинами, шаровыми, амортизаторами и стабилизатором. В её основании находится балка, выполненная из закалённого сталистого металла, на ней расположены все основные детали конструкции. Прочность её соединения с рамой даёт наличие тяги, прикреплённой к лонжеронам одним концом, а другим – скреплённой с её центром.

Конструкция и устройство передней подвески на автомобиле Волга 31105

С боков к ней приварены пружины и крепежи кронштейнов верхних рычагов. Шток верхнего рычага прикручен к основанию кронштейна с использованием болтов и шпилек. Между балкой и штоком рычага расположены 2 комплекта уплотнительных резинок, корректирующих углы наклонов оси.

Верхний рычаг изготовлен из углеродистой стали, крепится двумя болтами сквозь сайлентблоки. На внешнем крае этого рычага имеется платформа, в которой имеются специальные проёмы для крепления шаровой (соединение выполнено с помощью четырёх болтов).

Строение нижнего рычага соединено из двух элементов: переднего и заднего, изготовленных из той же углеродистой стали. Соединяются они с помощью пружины. Внешние края обоих элементов рычага скреплены одним болтом. Внутренние края держатся с использованием двух болтов сквозь сайлентблоки и соединены с балкой.

Так выглядит передняя подвеска Волги 31105

В передней части рычагов смонтирована специальная ниша, в которой располагается нижняя шаровая. Отбойный буфер расположен на верхнем рычаге, материал его изготовления – маслостойкая резина. А на нижнем расположен буфер хода сжатия. К двум рычагам с использованием шаровой присоединён поворотный кулак. В его верхней части имеется впадина, в которую входит верхняя шаровая. В нижней – платформа с четырьмя отверстиями, в которые крепится нижняя шаровая.

Поворотный рычаг соединён с внутренним кулаком. С наружного края к нему присоединена цапфа, на которой имеются проушины для соединения с тормозным механизмом и осью. Ступица движется с помощью двух подшипников, регулировка зазора в которых выполняется вращением гайки ступицы.

Стабилизатор поперечной устойчивости состоит из штанги и двух стоек. Штанга в двух местах закреплена к кузову автомобиля металлическими шпильками, смягчёнными резиновыми подушками.

Стабилизатор поперечной устойчивости Волги газ 31105

Стойки с помощью шаровых шарниров соединяются со стабилизаторами. Один край стойки прикреплён к нижней чашке пружины.

Замена шкворня и втулок

Шкворень 11 и втулка заменяются тогда, когда их суммарный износ достиг величины 0,5 мм.

Шкворень и втулки можно заменить, не снимая переднюю ось с автомобиля, в такой последовательности: — приподнять автомобиль за переднюю балку таким образом, чтобы колеса не касались пола, установить на подставки и снять передние колеса;

— снять тормозную скобу и положить ее на раму; снять ступицу 6 в сборе с диском 1 и подшипниками; — отвернуть болты и снять верхнюю и нижнюю крышки шкворня; — отвернуть гайку, снять шайбу и выбить бородком стопорный клин 12;

Рис. 3. Выколотка-оправка шкворня — с помощью специальной выколотки ( ) со сменными головками выбить шкворень из поворотного кулака вниз; — снять поворотный кулак и упорный подшипник; — зажать поворотный кулак в тисках и с помощью оправки выбить втулки шкворня; — зачистить отверстия под шкворень в поворотном кулаке; — с помощью оправки установить новые втулки; — развернуть втулки на проход с помощью специальной развертки до х25 мм; — очистить втулки от металлической стружки и нанести на каждую втулку тонкий слой смазки; — установить поворотный кулак на балку передней подвески; — в верхнюю бобышку кулака вставить новый шкворень, установить упорный подшипник с защитным колпаком и продвинуть шкворень до совпадения лыски с отверстием в балке.

Перед установкой поверхность шкворня смазать тонким слоем смазки; — выполнить все последующие операции сборки в последовательности, обратной разборке; — после сборки смазать шкворень поворотного кулака через пресс-масленки и проверить схождение колес.

Замена упорного подшипника шкворня

Упорный подшипник заменяется в том случае, если его износ по высоте достиг более 1 мм. При зазоре меньше 1мм между верхней бобышкой кулака и бобышкой балки устанавливается стальная прокладка соответствующей толщины. Для замены упорного подшипника и установки регулировочной прокладки необходимо вначале выполнить операции в последовательности, указанной для замены шкворня

После того как шкворень будет выбит из зоны упорного подшипника снять изношенный поставить на место новый подшипник приподнять поворотный кулак до плотного прижатия подшипника к балке, замерить при помощи щупа зазор между верхней бобышкой кулака и бобышкой балки.

Если последний превышает 0,15 мм, установить в зазор регулировочную прокладку, далее собрать ось в последовательности обратной разборке.

Подвески

Снятие резиновых подушек дополнительных рессор

Для удобства снимаем задние колеса (см. Снятие задних колес).
Ключом «на 13» отворачиваем гайку крепления подушки рессоры.

Снимаем подушку.

Замена амортизатора

Работать удобнее на смотровой канаве.
ПОСЛЕДОВАТЕЛЬНОСТЬ ДЕЙСТВИЙ
Головкой «на 19» отворачиваем гайку нижнего крепления амортизатора.

Снимаем шайбу.

Аналогично поступаем с верхним креплением амортизатора.

Снятие, разборка рессоры и замена ее резинометаллических шарниров

Работаем вдвоем на смотровой канаве.
ПОСЛЕДОВАТЕЛЬНОСТЬ ДЕЙСТВИЙ
Для удобства снимаем задние колеса с нужной стороны (см. Снятие задних колес).
Домкратом поднимаем одну сторону заднего моста.

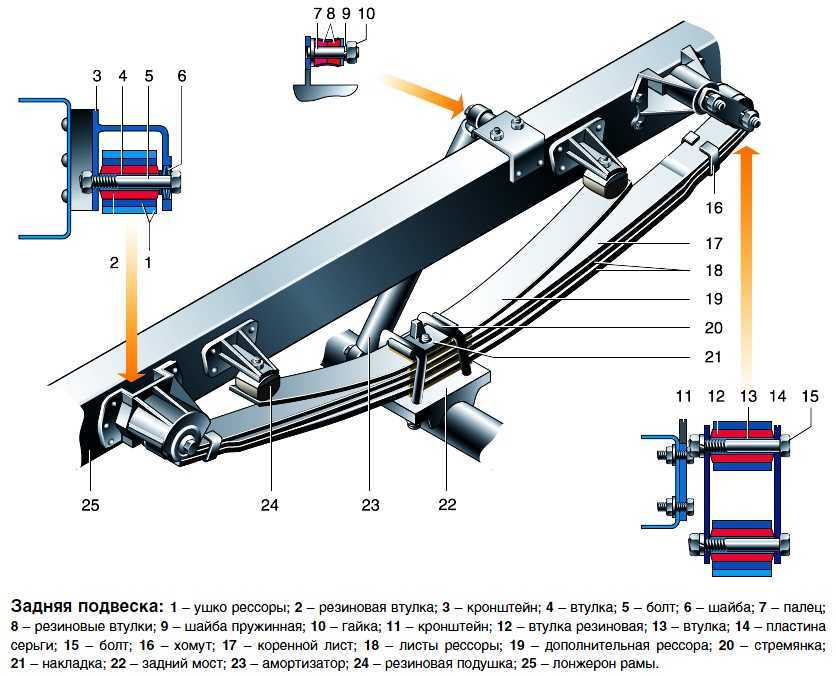

Задняя подвеска

Разборка шкворневого соединения

Поддомкрачиваем переднюю часть автомобиля. Снимаем передние колеса и устанавливаем под балку упоры.
Снимаем тормозные скобы.
Для удобства снимаем амортизатор (см. Замена амортизатора).
Отсоединяем рычаги от поворотных кулаков (см. Снятие переднего моста).
Ключом «на 10» отворачиваем два болта крепления…

…и снимаем верхнюю крышку подшипника шкворня.

Снятие переднего моста

Работаем вдвоем на смотровой канаве.
ПОСЛЕДОВАТЕЛЬНОСТЬ ДЕЙСТВИЙ
Вывешиваем переднюю часть автомобиля и устанавливаем под передние концы лонжеронов рамы две подставки высотой не менее 700 мм.
Снимаем колеса, амортизаторы и скобы тормозов передних колес.
Головкой «на 17» отворачиваем два болта крепления рычага к поворотному кулаку с левой стороны автомобиля.

Замена амортизатора

 Поддомкрачиваем и снимаем переднее колесо автомобиля. Если работаем на смотровой канаве, этого можно не делать.
Головкой «на 19» отворачиваем гайку болта нижнего крепления амортизатора.

Снимаем наружную шайбу.

Аналогично поступаем с верхним креплением амортизатора.

Замена резинового буфера

Снимаем переднее колесо автомобиля (см. Снятие переднего колеса).
Придерживая болт головкой «на 17» с удлинителем, ключом «на 19» отворачиваем гайку…

…и снимаем буфер вместе с болтом, шайбой, втулкой и чашкой.

Устанавливаем буфер в обратной последовательности.

Снятие, разборка рессоры и замена ее резинометаллических шарниров

Работаем вдвоем на смотровой канаве.
ПОСЛЕДОВАТЕЛЬНОСТЬ ДЕЙСТВИЙ
Поддомкрачиваем балку и снимаем переднее колесо (см. Снятие переднего колеса).
Под передний конец рамы подставляем надежную подставку заводского изготовления грузоподъемностью не менее 2 т и высотой 700 мм. Опускаем домкрат и оставляем его под балкой или для удобства переставляем его под ступицу. Чтобы не повредить тормозной шланг, рекомендуем снять тормозную скобу переднего тормоза и подвязать ее к раме.

Замена подшипников и манжеты ступицы переднего колеса

Снимаем переднее колесо.
Головкой «на 14» отворачиваем шесть болтов крепления тормозного диска к ступице. При этом от проворачивания ступицу можно застопорить либо нажав на тормозную педаль,…

…либо вставив пруток между колесными шпильками.

Регулировка подшипников переднего колеса

Регулировку подшипников проводим каждые 20 тыс. км пробега, а также при появлении в них повышенного люфта, смене смазки и замене подшипников.
ПОСЛЕДОВАТЕЛЬНОСТЬ ДЕЙСТВИЙ
Включаем стояночный тормоз.
Вывешиваем переднее колесо, снимаем колпак колеса (см. Снятие переднего колеса).
Раздвижными пассатижами или специальным трубчатым ключом «на 50» отворачиваем колпак ступицы и расшплинтовываем регулировочную гайку.

Смазка шкворневого соединения

Шкворневое соединение смазываем через 10 тыс. км пробега.
Работать удобнее на смотровой канаве.
ПОСЛЕДОВАТЕЛЬНОСТЬ ДЕЙСТВИЙ
Тщательно протираем ветошью верхнюю и нижнюю пресс-масленки шкворня.
Масляным шприцем нагнетаем смазку Литол-24 или ФИОЛ в верхнюю…

… и нижнюю масленки до ее появления из зазоров соединения.

Снятие переднего колеса

 Ключом «на 14» отворачиваем колпачковую гайку…

…и снимаем защитный колпак колеса.

Под колпаком на центральной шпильке размещены резиновая шайба и упорная контргайка.

Передняя подвеска

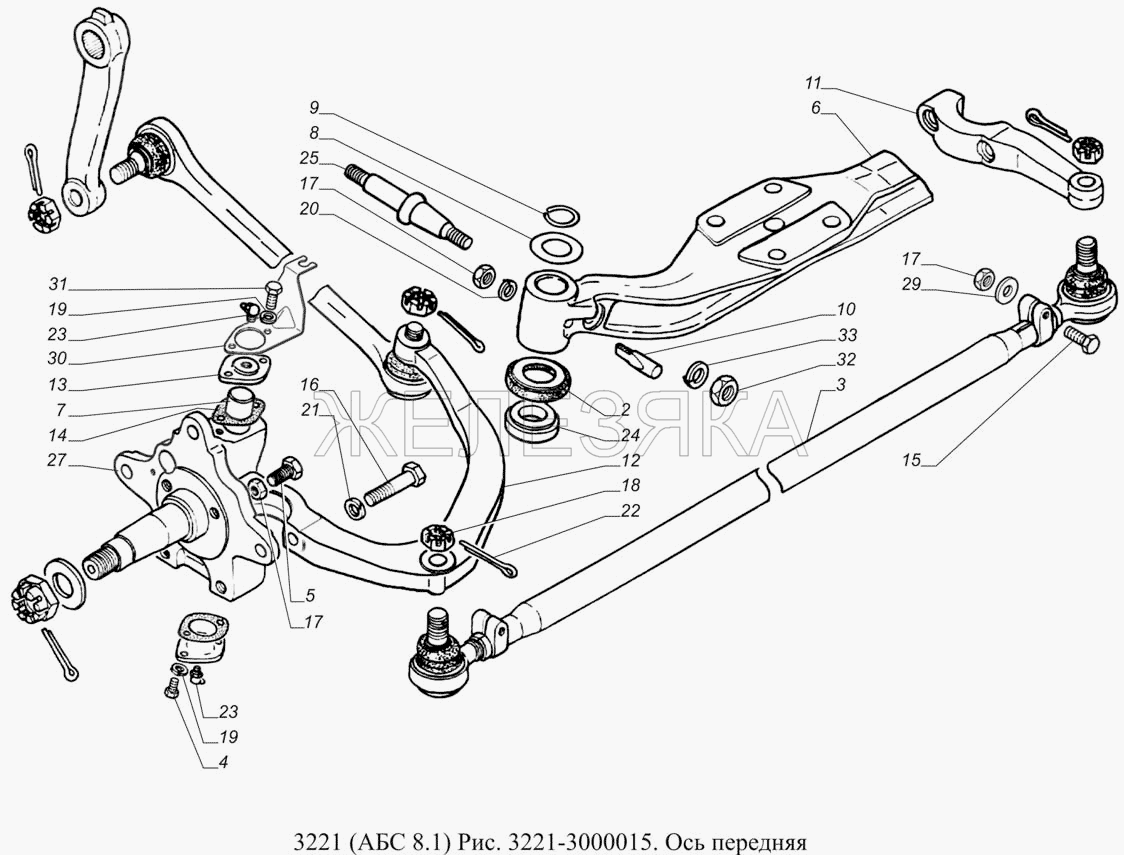

Передняя ось
1 – гайка крепления колеса;
2 – колпак колеса;
3 – манжета;
4 – дистанционное кольцо;
5 – внутренний подшипник;
6 – шайба;
7 – ступичная гайка;
8 – гайка крепления колпака;
9 – цапфа поворотного кулака;
10 – колпак ступицы;
11 – наружный подшипник;
12 – болт крепления тормозного диска;

Разборка и ремонт шкворневого соединения

1. Поддомкрачиваем переднюю часть автомобиля.

2. Снимаем передние колеса и устанавливаем под балку упоры.

3. Ключом «на 10» отворачиваем два болта крепления верхней крышки подшипника шкворня	4. Снимаем крышку верхнего подшипника шкворня с пресс-масленкой.
5. Головкой «на 19» отворачиваем два болта крепления скобы тормоза.	6. Снимаем суппорт и привязываем его проволокой, чтобы не мешался. 7. Для удобства снимаем амортизатор (см. Замена амортизатора).
8. Пассатижами расшплинтовываем гайку крепления поперечной тяги к рычагу	9. Ключом «на 24» отворачиваем гайку крепления поперечной тяги к рычагу. Гайку следует оставить на резьбе пальца.

10. Используя поворотный рычаг в качестве опоры, «напрягаем» палец, опираясь монтажной лопаткой о поперечную тягу. 11. Ударяя молотком по рычагу, выпрессовываем палец.

12. Отвернув гайку, вынимаем палец из отверстия поперечной тяги.

Автомобиль на поворотах будет слушаться, если надежно закреплено поворотное соединение колеса — стержнем. Такой компонент называют шкворнем. Это конструктивная ось, отвечающая за поворот колеса. Деталь соединяет центры шаровых шарниров с поперечными рычагами. Помимо поворотного шкворня существуют еще прицепные изделия. Металлический палец нужен, чтобы соединить вращающиеся детали (они независимые). Подобный элемент выставляется на грузовиках.

Шкворни на Газель

Шкворневое соединение применяется в передвижной технике очень давно – оно использовалось еще в повозках и конных экипажах. Шкворневая подвеска устанавливается на автомобилях Волга и УАЗ, на грузовиках ГАЗ 53/ 3307, КАМАЗ, ЗИЛ.

На автомобили Газель для ремонта подвески продаются ремкомплекты, в стандартный набор входит четыре бронзовые втулки и два шкворня. Промышленностью также выпускается ремкомплекты нового образца, в них втулки заменены на игольчатые подшипники. Цена ремкомплекта с бронзовыми втулками находится в районе 900-1700 рублей, с самими запчастями проблем никаких нет – их можно купить практически в любом специализированном автомагазине.

Также в автомагазинах продаются полные наборы, в которые входят:

• клинья (2 шт.);
• сферические втулки (2 шт.);
• шкворни (2 шт.);
• резиновые уплотнители (2 шт.);
• прокладки заглушек (2 шт.);
• бронзовые втулки (4 шт.);
• шайбы;
• гайки.

Часто автовладельцы коммерческих автомобилей ГАЗ интересуются, сколько стоит ремонт шкворней на Газели. Следует отметить, что сама работа по замене шкворней (ЗШ) достаточно трудоемкая, требует немалых физических сил и времени. Расценки на работы по ЗШ в автосервисах разные, цена зависит от уровня станции техобслуживания, региона (местонахождения), степени сложности замены. Здесь дело в том, что в запущенных случаях (когда подвеска долго не смазывалась) шкворни практически не выбиваются из своих посадочных мест, и тогда приходится полностью снимать переднюю балку в сборе, при разборке применять газовую горелку. Стоимость ЗШ на авто Газель в среднем начинается от 2-2,5 тыс. рублей за одну сторону, цена замены может доходить и до 10-12 тысяч рублей.

В заводской инструкции прописан регламент периодичности смазывания подвески на Газели – через 15 тыс. км пробега, но бывалые водители советуют набивать смазку в шкворневые соединения приблизительно через каждые 5-8 тыс. км. Смазка существенно продлевает срок службы шкворней, с регулярным шприцеванием детали могут проходить без ремонта до 150 тысяч километров. Смазывать соединения нетрудно, главное, не лениться это делать.

Шприцевание производим следующим образом:

Такие масленки имеются с каждой стороны передней оси автомобиля. Но здесь есть один нюанс – даже новые пресс-масленки литолом порой не пробиваются. Надежнее производить шприцовку с помощью гибкого шланга. Поступаем следующим образом:

Закачивать смазку необходимо до тех пор, пока она не начнет выступать из соединений. Сначала будет идти грязь, но нужно дождаться, когда из соединений начнет появляться чистый литол. Промазав шкворень, выкручиваем шланг, устанавливаем на место пресс-масленку. Так смазываем все четыре точки на подвеске.

Шланги для шприца продаются в автомагазинах, они стандартные, и должны подходить по резьбе.

У автовладельцев насчет смазки мнения расходятся, некоторые хозяева Газелей считают, что же такие шкворневые соединения необходимо промазывать густым трансмиссионным маслом, например, ТАД-17. Все-таки литолом или другой консистентной смазкой Газель шприцевать надежнее – «трансмиссионка» слишком жидкая, из шкворней она быстро вытекает. А вот на «Волге» шприцуют в основном нигролом (ТАД-17), для этого можно использовать даже не слишком грязную отработку.

Как проверить и отремонтировать шкворень газели

Проверка проводится с отрегулированными передними ступичными подшипниками

Поднять переднее колесо домкратом.

Поверните колесо вертикально.

Если чувствуется люфт (верхняя наружная кромка тормозного суппорта смещается более чем на 0,5 мм — это расстояние можно измерить, например, с помощью индикатора), то шкворень и втулки изношены и подлежат замене .

Установите автомобиль на колеса и с помощью щупа измерьте зазор между верхней проушиной поворотного кулака и втулкой балки передней подвески.

Максимально допустимый зазор составляет 0,15 мм.

Устранить зазор от 0,15 до 1 мм, подобрав соответствующий комплект прокладок, устанавливаемых между верхней проушиной поворотного кулака и бобышкой балки передней подвески.

Если зазор больше 1 мм, замените упорный подшипник.

Разборка и ремонт шарнирного соединения

Поднять переднюю часть автомобиля.

Снимите передние колеса и поместите упоры под балку.

Ключом «на 10» отвернуть два болта крепления верхней крышки шкворневого подшипника

Снять крышку верхнего шкворневого подшипника с масленкой.

Головкой «на 19» откручиваем два болта крепления тормозного суппорта.

Снимите суппорт и обвяжите его проволокой, чтобы не мешал.

Для удобства снимаем амортизатор (см. Замена амортизатора).

Плоскогубцами откручиваем гайку крепления поперечной тяги к рычагу

Ключом «на 24» откручиваем гайку крепления поперечной тяги к рычагу. Гайку следует оставить на резьбе пальца

Используя маятник как опору, «натягиваем» палец, упирая монтажную лопатку в поперечное звено.

Ударив молотком по рычагу, выдавливаем палец.

Открутив гайку, вынимаем штифт из отверстия поперечной тяги.

Ключом «на 10» отвернуть два болта крепления и снять нижнюю крышку подшипника шкворня

Ключом или головкой «на 17» отвернуть гайку стопора шкворня.

Молотком из мягкого металла выбиваем стопор

Оправкой из мягкого металла выбиваем шкворень сверху вниз

Снимаем поворотный кулак .

Снимите защитный колпачок с упорного подшипника.

Снимите резиновое уплотнительное кольцо с верхней проушины поворотного кулака.

Зажимаем поворотный кулак в тиски и выбиваем втулки из его проушин через оправку

Зачищаем выступы поворотного кулака и запрессовываем в них новые втулки с помощью оправки.

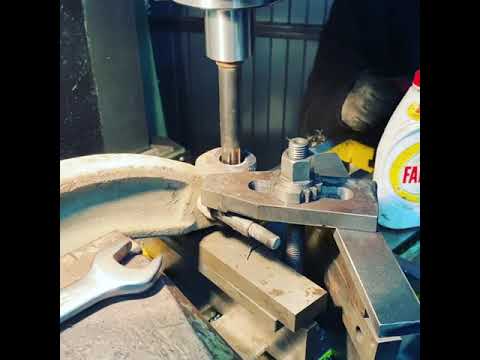

Развертка для развёртывания втулок шкворней

Разворачиваем обе втулки с помощью развертки на диаметр 25+0,053+0,020 мм за один проход, чтобы обеспечить соосность втулок

Промываем все детали в керосине.

Собираем шкворневое соединение в следующей последовательности:

Вставляем шкворень в нижнюю проушину кулака, при этом смазочная канавка шкворня должна располагаться снизу, а плоская поверхность для стопора обращена к продольной оси автомобиля .

Ставим подпятник на шкворень.

Устанавливаем поворотный кулак на балку, контролируя совмещение отверстий через верхнюю проушину кулака.

Продвигать Squawrib до тех пор, пока лыски не совпадут с отверстием для стопора.

После установки крышек нагнетаем соединение смазкой Литол-24.

Окончательно собираем все детали в обратном порядке и регулируем схождение.

Смазка шарнирного соединения

Смазываем шкворневое соединение через 10 тыс км.

На смотровой канаве работать удобнее.

Тщательно протираем тряпкой верхнюю и нижнюю масленки шкворней.

Масляным шприцем нагнетаем смазку Литол-24 или ФИОЛ в верхнюю масленку

Масляным шприцем нагнетаем смазку в нижнюю масленку до появления ее из зазоров стыков

Если смазка не вышло хотя бы из одного зазора, следует «прокачать» соединение смесью моторного масла и керосина в пропорции 1:1 и затем смазать.

Балка передней оси на Газель

Ось передняя задняя для переднеприводных Ширина, м 0. Территория отгрузки. Все склады. Москва, 33 км. МКАД, Варшавское шоссе, д.

Королев, Ярославский проезд, д. Москва, 82 км.

Балка передняя газель, Дмитровское шоссе, д. Екатеринбург, ул. Монтажников, д. Люберцы, ул. Мира, д. Люберцы, д. Машково, Машковский пр-д, д. Новосибирск, Кировский район, ул. Петухова, дом 69В Пермь, ул. Рязанская, д.

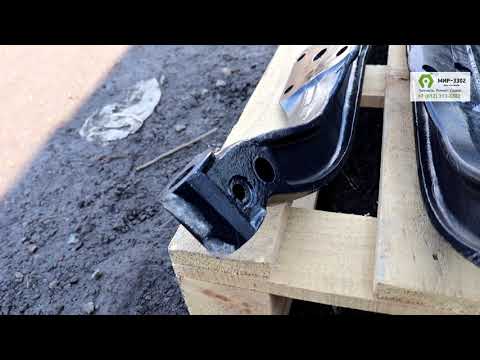

Балка подвески передней ГАЗ-3302 (ОАО ГАЗ)

Москва, ул. Рябиновая, владение 63Г Кетчерская, д. Москва, Каширское шоссе, д. Нижний Новгород, Московское балка передняя газель, д. МО, Красногорский район, д. Нефтекамск, ул. Монтажная, д. Ось передняя задняя для переднеприводных. Сертификат PDF, 2.

С этим товаром покупают. Код: На складах : 66 шт. Екатеринбург 1 шт. Новосибирск 2 шт.

На складах : шт. Екатеринбург 2 шт. Новосибирск 3 шт.

Работы по ремонту ходовой автомобилей ГАЗель

В составе ходовой целый ряд деталей и механизмов, к примеру: шрусы, тормозные колодки, рулевая тяга, амортизаторы, пружины, тяги стабилизатора, шаровые опоры, наконечники, передняя и задняя подвески, тормозные диски. На ходовую часть приходятся самые большие тяжести, помимо нивелирования скачков на неровностях во время движения, даже в нерабочем положении подвеска держит на себе огромный вес корпуса авто.

Специалисты нашего автосервиса выполняют следующие работы:

• замена подвесного подшипника карданного вала,
• замена и ремонт карданного вала,
• замена ступичных сальников,
• замена полуосей,
• замена ступичных подшипников,
• замена крестовин карданного вала,
• замена поворотных кулаков,
• регулировка сход-развала колес,
• замена и ремонт ГУРа,
• замена и ремонт насоса ГУРа,
• замена продольной рулевой тяги,
• замена поперечной рулевой тяги,
• замена рулевых наконечников,
• замена втулок стабилизаторов,
• замена рессор и листов рессор,
• замена стремянок рессор,
• замена втулок и сайлент-блоков рессор,
• замена амортизаторов,
• замена верхних и нижних рычагов,
• замена опор шаровых, замена и ремонт рулевого механизма,
• замена вакуумного усилителя тормоза и сцепления,
• замена стоек стабилизатора,
• замена втулок амортизатора,
• замена сальника коленвала,
• замена сальника хвостовика,
• замена корзины сцепления,
• замена выжимного подшипника,
• замена диска сцепления,
• замена пальца рессоры.

Когда о ремонте стоит задуматься всерьёз

Как показывает практика, замена шкворней требуется при существенном люфте, возникающем на поворотном кулаке. Определить неисправность достаточно просто – вывешиваем переднее колесо и, захватив его в положении 6 и 12 часов, совершаем резкие рывки вниз-вверх. Если ощущается люфт, значит, шкворень отработал свой ресурс и нуждается в замене. Наглядное подтверждение проблемы можно получить, вывернув колесо наружу и пошатав его – излишнее перемещение кулака по отношению к передней балке не заметить весьма проблематично.

В основе подобной неприятности может лежать целый ряд факторов, но наиболее часто первопричиной выступает следующее:

• Агрессивное преодоление проблемных участков дороги;
• Неисправности колёс и рулевых наконечников;
• Отсутствие своевременного обслуживания, в том числе и шприцевания;
• Неправильный момент затяжки подшипников на передних колёсах.

Особенности конструкции передней подвески автомобиля Газель

Передняя подвеска автомобиля Газель состоит из штампованной балки двутаврового сечения, соединенной с поворотными кулаками с помощью шкворней

Шкворни имеют в центре лыску и застопорены в отверстиях балки клиновыми стопорами.

Вертикальные нагрузки от поворотных кулаков на балку передаются шариковыми упорными подшипниками, закрытыми от попадания грязи резинометаллическими колпаками.

В верхних бобышках поворотных кулаков выполнены кольцевые проточки, в которые установлены уплотнительные резиновые кольца, защищающие поверхности трения втулок и шкворней от попадания грязи.

Шкворневые отверстия в бобышках поворотных кулаков закрыты крышками с прокладками.

Для смазки втулок шкворней в центре крышек установлены пресс-масленки.

Опорные подшипники шкворней смазываются одновременно со смазкой нижних втулок.

Для прохода смазки во втулках поворотных кулаков выполнены спиральные канавки.

Замену шкворней и деталей шкворней можно посмотреть в статье – «Замена шкворня автомобиля».

Поворотные кулаки состоят из двух частей — фланца и запрессованной в него цапфы.

На цапфах на двух конических роликовых подшипниках установлены ступицы передних колес.

Затяжка подшипников регулируется гайкой. Трапеция рулевого управления расположена за балкой передней оси.

Рычаги трапеции прикреплены к поворотным кулакам болтами.

Их резьба при сборке покрывается герметиком, препятствующим их отворачиванию при эксплуатации.

Ограничение углов поворота управляемых колес обеспечивается болтами, ввернутыми во фланцы поворотных кулаков.

Продольная рулевая тяга цельнокованая, поперечная, трубчатая, с резьбовыми наконечниками.

Наконечники имеют разное направление резьбы, что позволяет регулировать схождение колес, не снимая тяги с автомобиля.

Подвеска выполнена на продольных листовых рессорах с двумя гидравлическими амортизаторами.

В подвеске могут применяться малолистовые или многолистовые рессоры. Малолистовая рессора состоит из двух листов, стянутых хомутом и центровым болтом.

Многолистовая рессора имеет четыре листа.

Рессора крепится к кронштейнам рамы через ушки, образованные загнутыми концами листов, при этом переднее ушко образуют два листа, а заднее только верхний (коренной) лист.

Заднее ушко крепится к лонжерону через серьгу, компенсирующую изменение расстояния между концами рессоры при работе подвески.

Все подвижные соединения: переднее и заднее крепления рессоры, крепление серьги, верхнее и нижнее крепления амортизаторов выполнены на резиновых втулках.

Рессора крепится к балке моста стремянками через накладку. Автомобили типа 4×4 имеют рессоры, состоящие из пяти листов.

Замену рессор можно посмотреть в статье – «Замена передней рессоры».

Для ограничения хода подвески вверх над рессорой установлен резиновый буфер. Амортизаторы телескопические, двухтрубные, разборные.

Нижним концом (резервуаром) они крепятся к балке моста, а верхним (штоком) к кронштейну лонжерона рамы.

Замену амортизаторов можно посмотреть в статье – «Замена амортизаторов автомобиля Газель».

Балка передней оси, поворотные кулаки, тяги рулевые, сошка руля ГАЗ-2705 (ГАЗель)

При невозможности прошприцевать шкворневое соединение солидолом рекомендуется предварительно прокачать его смесью моторного масла с керосином в пропорции Люфт шкворня во втулках проверяют покачиванием колеса в вертикальной плоскости, колесо при этом не должно касаться пола. Ступица переднего колеса: 1 — тормозной диск; 2 — внутренний подшипник; 3 — цифра поворотного кулака; 4 — шайба; 5 — гайка; 6 — ступица; 7 — колпак ступицы; 8 — наружный подшипник; 9 — сальник; 10 — крышка балка передняя газель 11 — балка передней подвески; балка передняя газель — клин; 13 — уплотнитель подшипника; 14 — упорный балка передняя газель 15 — шкворень; 16 — поворотный кулак; 17 — уплотнительное колесо; 18 — втулка шкворня; 19 — пресс-масленка.

Шкворень и втулки нуждаются в замене в том случае, если их суммарный износ достиг величины 0,5 мм. Это определяется перемещением корпуса тормозной скобы см.

Как ухаживать за подвеской Газель

В заводской инструкции прописан регламент периодичности смазывания подвески на Газели – через 15 тыс. км пробега, но бывалые водители советуют набивать смазку в шкворневые соединения приблизительно через каждые 5-8 тыс. км. Смазка существенно продлевает срок службы шкворней, с регулярным шприцеванием детали могут проходить без ремонта до 150 тысяч километров. Смазывать соединения нетрудно, главное, не лениться это делать.

Шприцевание производим следующим образом:

• устанавливаем автомобиль на яму или подъемник;
• подготавливаем шприц – набиваем его литолом;
• находим верхнюю пресс-масленку, и шприцом в нее заканчиваем смазку;

Такие масленки имеются с каждой стороны передней оси автомобиля. Но здесь есть один нюанс – даже новые пресс-масленки литолом порой не пробиваются. Надежнее производить шприцовку с помощью гибкого шланга. Поступаем следующим образом:

• выкручиваем масленку из заглушки, вместо нее закручиваем гибкий шланг;
• другой конец шланга устанавливаем на шприц;
• шприцом закачаем в шкворень литол.

Закачивать смазку необходимо до тех пор, пока она не начнет выступать из соединений. Сначала будет идти грязь, но нужно дождаться, когда из соединений начнет появляться чистый литол. Промазав шкворень, выкручиваем шланг, устанавливаем на место пресс-масленку. Так смазываем все четыре точки на подвеске.

Шланги для шприца продаются в автомагазинах, они стандартные, и должны подходить по резьбе.

• Мазда демио регулировка троса акпп



• Как снять магнитолу в бмв е34



• Регулировка клапанов субару легаси



• Замена заднего подшипника ситроен с элизе



• После замены трапеции дворники работают неправильно ваз

Функциональное назначение шкворней в автомобиле

1. Приподнимите переднее колесо домкратом. Покачайте колесо в вертикальной плоскости.

Если чувствуется люфт (верхний наружный край тормозной скобы перемещается более чем на 0,5 мм — это расстояние можно измерить, например, с помощью индикатора), значит, шкворень и втулки изношены, и их необходимо заменить.

Предельно допустимый зазор 0,15 мм. Зазор от 0,15 до 1 мм устраните подбором соответствующего комплекта регулировочных шайб, устанавливаемых между верхним ушком поворотного кулака и бобышкой балки передней подвески. При зазоре свыше 1 мм замените упорный подшипник.

1. Поддомкрачиваем переднюю часть автомобиля.

2. Снимаем передние колеса и устанавливаем под балку упоры.

4. Снимаем крышку верхнего подшипника шкворня с пресс-масленкой.

6. Снимаем суппорт и привязываем его проволокой, чтобы не мешался.

7. Для удобства снимаем амортизатор (см.Как заменить амортизаторы подвесок автомобиля Газель).

Пассатижами расшплинтовываем гайку крепления поперечной тяги к рычагу

11. Ударяя молотком по рычагу, выпрессовываем палец.

12. Отвернув гайку, вынимаем палец из отверстия поперечной тяги

Так выглядит Газель

Шкворня, как элементы ходовой изначально имеют ограниченный ресурс, а при эксплуатации под нагрузками он, естественно, уменьшается. Замена шкворней на газели своими руками существенно сократит расходы на проведение ремонта, а также позволит владельцу восстановить работоспособность своего автомобиля в кратчайшие сроки.

Стержень, который обеспечивает поворотные свойства колеса в автомобиле, принято называть шкворнем, а подвеску с применением осевых стержней — шкворневой.

Прототипом для подвески автомобиля с использованием шкворней послужило устройство обычной колёсной телеги, которые применялись ещё в ХIХ веке и использовали осевой шарнирный механизм.

Принцип действия шкворневой подвески также основан на свойствах сферического шарнира, который обеспечивает свободный ход колеса и крепление ступицы, обеспечивая тем самым возможность автомобилю выполнять повороты в рамках ограничений рулевого управления.

Составные передней подвески Газель

Материалом для изготовления шкворней является прочная закалённая сталь, а все полости, которые с ним соприкасаются, набиваются смазкой.
