Вакуумный усилитель тормозов газ 66 схема

Особенности

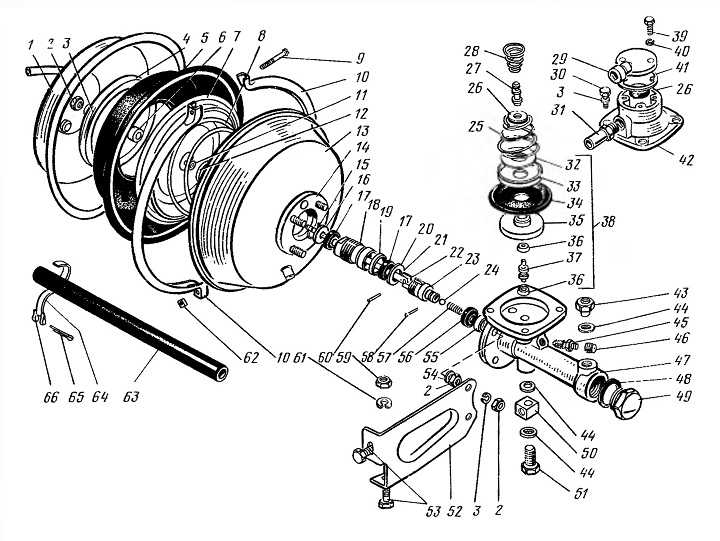

Обзор устройства тормозов грузовиков ГАЗ-3307 и 09 продолжим изучением своеобразной системы сигнализации, оповещающей о неисправности тормозов. Кроме того, в конструкцию входит усилитель гидровакуумного типа с резервуаром и запорным клапаном. Раздельные гидравлические контуры смонтированы на каждой оси транспортного средства. Это дает возможность, при выходе из строя одного контура, обеспечить выполнение возложенных обязанностей, предупреждая возникновение аварийных ситуаций.

Баллонные резервуары отвечают за питание каждого отсека по отдельности, что сделано также в целях безопасности. По ходу контуров предусмотрен встроенный контроллер усилия тормозных сил, служащий для создания требуемого давления, если один из контуров сломается либо потребуется корректировка равного нажатия на каждое колесо. Проще говоря, приспособление не дает удвоить силу давления в рабочем контуре. При этом дистанция хода педали увеличивается, что требует от водителя максимального ее выжима.

Как Прокачать Тормоза На Газ 66

Наполнение гидравлического привода тормозов тормозной жидкостью

Исполнители: автомобильный механик и шофер. Инструмент и приспособления: ключ гаечный 10 мм , ключ перепускного клапана, шланг для прокачки тормозов, плоскогубцы, стеклянный сосуд емкостью более 0,5 л .

Кропотливо очистить от грязищи перепускные клапаны на колесных цилиндрах тормозов, гидровакуумных усилителях, клапане управления тормозами прицепа. Проверить и по мере надобности отрегулировать зазор меж колодками и тормозными барабанами. Отвернуть наливную пробку пополнительного бачка, вытащить защитный чехол к заполнить бачок тормозной жидкостью. Запрещается заполнять гидропривод тормозными жидкостями, не предусмотренными картой смазки, минеральными маслами, а также промывать его бензином или керосином. Прокачать каждый контур тормозного привода, начиная с переднего. Снять резиновый защитный колпачок на перепускном клапане гидровакуумного усилителя передних тормозов. Надеть на перепускной клапан резиновый шланг для прокачки привода тормозов. Опустить свободный конец шланга в тормозную жидкость, налитую в стеклянный сосуд. Отвернуть перепускной клапан на /г3Д оборота и, удерживая шланг, погруженный в жидкость, нажать несколько раз на педаль тормоза. Нажимать нужно быстро, отпускать медленно. Прокачивать гидравлический привод до тех пор, пока из шланга, погруженного в сосуд с жидкостью, не прекратится выделение пузырьков воздуха (рис. 96),

после чего, удерживая шланг в жидкости, завернуть перепускной клапан до отказа. Клапан завертывать при нажатой педали тормоза, Снять шланг с перепускного клапана и надеть на клапан защитный колпачок. Прокачать цилиндры тормозных механизмов передних колес: сначала правый, затем левый. На тормозе цилиндры прокачивать сначала верхний, затем нижний. Прокачать у клапана управления тормозами прицепа полость переднего контура. (Клапан прокачки расположен дальше от левого лонжерона рамы). Прокачать задний контур, выполнив работы, указанные в пп. 37 в следующей последовательности:

задний правый тормоз;

задний левый тормоз;

Общее устройство тормозной системы автомобилей ГАЗ-3306/33081/3309

В среднетоннажных автомобилях ГАЗ четвертого поколения, выпускаемых с конца 80-х – середины 90-х годов (модели ГАЗ-3307 и 3309, семейство ГАЗ-3308 «Садко», 3306 и их разнообразные модификации), используется два типа тормозных систем, которые отличаются по типу привода рабочих тормозных механизмов:

• С гидропневматическим приводом — педаль тормоза связана с пневматической системой, усилие от педали повышается пневматическим усилителем и передается в гидравлические контуры рабочих тормозных механизмов;
• С комбинированным гидравлическим и пневматическим приводом и вакуумными усилителями — педаль тормоза связана с гидравлической системой привода рабочих тормозных механизмов, усилие педали повышается гидровакуумным усилителем.

Таким образом, в системах первого типа используется избыточное давление воздуха, которое обеспечивается компрессором, а во втором случае — пониженное давление воздуха (вакуум), которое обеспечивается либо подключением к впускной трубе двигателя, либо специальным вакуумным насосом.

Тормозная система с гидропневматическим приводом включает в себя пневматический и гидравлический контуры. Пневматический контур содержит компрессор, ресиверы, тормозной кран (управляемый педалью) и пневмоусилители, объединенные с главными тормозными цилиндрами. Гидравлический контур включает эти самые тормозные цилиндры, бачок с тормозной жидкостью и цилиндры на колесных тормозных механизмах. Также в систему включена стояночная система, управляемая отдельным рычагом.

Система в гидровакуумным приводом включает в себя уже три контура — пневматический, вакуумный и гидравлический. Пневматический контур управляет тормозами передних колес, он состоит из главного тормозного цилиндра (управляется педалью, объединен с гидравлическим цилиндром), гидровакуумного усилителя и рабочими тормозными механизмами. Гидравлический контур связывает главный тормозной цилиндр, гидровакуумный усилитель, регулятор давления и рабочие тормозные механизмы задних колес. Вакуумный контур объединяет оба усилителя, а также включает в себя вакуумные баллоны и узел отбора вакуума из впускной трубы двигателя или вакуумный насос.

Изначально гидровакуумный привод использовался на грузовиках ГАЗ-3307 (такой же привод устанавливался на более ранние ГАЗ-53 и ГАЗ-66), с некоторым изменениями он перешел на дизельные модели ГАЗ-3306 (который выпускался только с 1992 по 1995 годы), ГАЗ-33081 и ГАЗ-3309. Однако впоследствии на все автомобили стала устанавливаться тормозная система с более эффективным, стабильным и надежным гидропневматическим приводом.

Очень важно отметить, что тормозные системы дизельных моделей ГАЗ-3306, 33081 и 3309 с гидровакуумным приводом имеют одно ключевое отличие от аналогичных систем с бензиновыми моторами. В бензиновых модификациях вакуум отбирается от впускной трубы двигателя, в которой создается достаточное для работы усилителей разрежение

Во впускных трубах дизельных моторов создается меньшее разрежение, поэтому его использовать для эффективной работы гидровакуумных усилителей невозможно. Решается проблема добавлением в тормозную систему дополнительного компонента — специального вакуумного насоса.

Кузов и кабина ГАЗ-66

Кузов ГАЗ-66 представляет собою металлическую платформу, вдоль высоких решётчатых бортов которой располагаются откидные скамейки. Задний борт открывается, тент натягивается на пяти дугах.

В цельнометаллической кабине расположено два унифицированных сиденья – для водителя и для пассажира, разделённые верхним кожухом двигателя. Для отдыха водителя при длительных поездках в кабине предусмотрено подвесное спальное место. Проще говоря, брезентовый гамак на четырёх крючках.

Обстановка в кабине более чем брутальная и спартанская – вокруг один металл, ничего лишнего. Но комфорт всё же лучше, чем у предшественника, ГАЗ-63: кабина оборудована эффективной вентиляцией и отоплением, устройствами обдува и обмыва ветрового стекла.

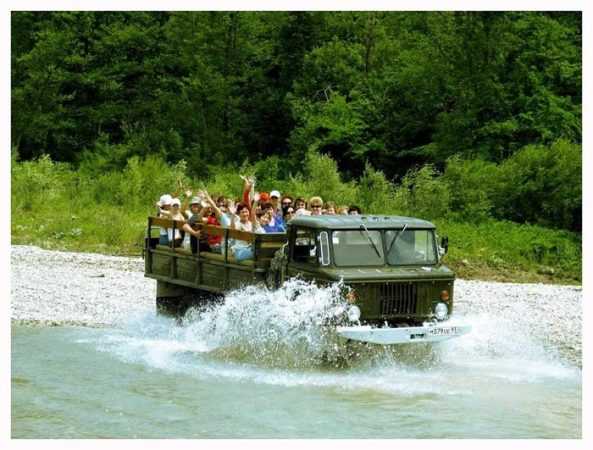

В наше время ГАЗ-66 катают отдыхающих на многих курортах Краснодарского края.

Для осмотра и ремонта мотора кабина довольно легко откидывается на шарнирах вперёд. Между сиденьем водителя и сиденьем пассажира расположен несъёмный кожух, прикрывающий двигатель, и из-за этого изогнутый рычаг коробки переключения передач расположен справа-сзади от водителя. Это вызывает немалые неудобства при переключении передач; к такому рычагу ещё надо приноровиться.

Неисправности

Среди распространенных поломок, которые могут возникнуть в тормозной системе, выделяют:

• Увеличение хода тормозной педали. Основная причина кроется в недостаточном уровне жидкости, которая находится в баке. Также причиной может стать износ или повреждение колодок.
• Отсутствие растормаживания. В этом случае рекомендуют проверять зазор между цилиндра усилителя.
• Занос при торможении. Проблема кроется в наличии протечек тормозной жидкости или ее замасливании.
• Невозможность затормозить. Серьезная проблема, вызванная разгерметизацией главного цилиндра или снижением уровня тормозной жидкости.

Большинство проблем связаны с уменьшением показателей давления в системе, поэтому владелец авто в любом случае получит предупреждающий сигнал на приборной панели. Единственным исключением является ручной тормоз, функционирование которого осуществляется независимо от системы.

Типы и конструктивные особенности вакуумных насосов ГАЗ-3306

На автомобилях ГАЗ-3306/33081/3309 в настоящее время используется только один тип и модель вакуумного насоса — «мокрый» роторный (шиберный) насос модели 33081-3548010-01.

Устроен насос крайне просто. Его основу составляет цилиндрический корпус с конической передней частью, на стенке корпуса расположен патрубок для соединения с вакуумным контуром тормозной системы. Внутри корпуса ассиметрично установлен цилиндрический ротор с четырьмя радиальными пазами, в которых свободно вставлены лопатки (шиберы). Ротор установлен на валике, который выходит через переднюю часть корпуса и заканчивается приводным шкивом. Валик опирается на два подшипника, зазор между валиком и корпусом уплотняется манжетой. В задней части насос закрыт крышкой на болтах, в которой предусмотрены штуцеры для подсоединения подводящего и отводящего масляных шлангов (они соединены с соответствующими штуцерами на двигателе и масляном фильтре).

На корпусе насоса предусмотрены проушины, с помощью которых осуществляется установка агрегата на двигатель и регулировка его положения (для нормального натяжения ремня). Привод насоса осуществляется клиноременной передачей от шкива вентилятора, который также вращает генератор и водяную помпу. Привод данных агрегатов реализован двумя параллельными ремнями, однако на насосе установлен одинарный шкив, поэтому при его установке наружный ремень заменяется на более длинный, он накидывается на шкив насоса и обеспечивает его вращение.

Работает насос следующим образом. При вращении ротора между лопатками, упирающимися в корпус насоса, образуются расширяющиеся полости, в которых создается разрежение воздуха. За счет этого в полости «засасывается» некоторое количество масла от подводящего патрубка, а при прохождении полости под вакуумным штуцером осуществляется отсос воздуха из вакуумного контура тормозной системы. Далее полость с маслом и воздухом сжимается, и при достижении отводящего патрубка масло и воздух под давлением поступают в масляную систему двигателя.

Зачем в насос подается масло? Оно решает две задачи — смазку трущихся деталей насоса и герметизация полостей, образующихся между лопатками и стенками корпуса. Без подачи масла насос будет работать недостаточно эффективно и быстро придет в негодность.

Актуальные цены на ГАЗ-66

На электронных досках объявлений нет недостатка в предложениях о продаже как бортовых и тентованных грузовиков ГАЗ-66, так и кунгов, и вахтовых автобусов на этом шасси. Автомобиль 80-х годов выпуска обойдётся, в зависимости от своего технического состояния, от 120 до 300 тысяч рублей.

За снятые с хранения в Росрезерве ГАЗ-66, с пробегом всего в пару тысяч километров, просят от 400 до 600 тысяч рублей. Это машины, которые долгие годы простояли на консервации (хранились в закрытых боксах), и имеют близкие к состоянию нового автомобиля характеристики.

Тормозной механизм в ГАЗ-66

Тормозная система автомобиля — это одна из двух важнейших система автомобиля от работоспособности которых напрямую зависит жизнь водителя, пассажиров и всех, кто движется по дороге вокруг него. Вторая система — рулевое управление, но сегодня нас интересует не она. ГАЗ 66 является примером первого высоко проходимого полноприводного грузовика. Он предназначался для армии, поэтому в советское время его иметь могли только лишь различные структуры, куда он выделялся. О его армейском прошлом прямо говорит компоновка кабины, где отсутствует капот, а двигатель расположен в кабине.

Это сделано для того, чтобы при погрузке ГАЗ 66 в транспортный самолет он там занимал мало места и поставить их можно было плотно между собой. Кстати, важную роль в таких полетах играла и тормозная система машины, так как именно она заставляет автомобиль стоять на месте неподвижно, а не кататься по салону самолета.

10.2. ГАЗ. Эксплуатация, обслуживание и ремонт автомобилей ГАЗ-53А и ГАЗ-66. Техническое обслуживание ножных тормозов — «ВАЖНО ВСЕМ»

РЕГУЛИРОВКА ЗАЗОРА МЕЖДУ КОЛОДКАМИ И БАРАБАНАМИ

Регулировать тормоза следует, когда тормозные барабаны остыли и подшипники колес правильно отрегулированы. Существует две регулировки тормозов: текущая и полная.

Текущая регулировка. По мере износа фрикционных накладок тормозов зазоры между накладками и тормозными барабанами увеличиваются и педаль при торможении начинает приближатъся к полу кабины. Текущая регуляровка тормозов восстанавливает первоначальные зазоры между фрикционными накладками колодок и тормозными барабанами, компенсируя износ накладок. Для регулировки тормозов необходимо:

• вывесить колесо при помощи домкрата;
• вращая колесо вперёд, слегка поворачиватъ эксцентрик колодки в направлении стрелок, показанных на рис. 99 и 100, пока колодка не затормозит колесо;
• постепенно опускать эксцентрик, поворачивая колесо от руки в ту же сторону до тех пор, пока колесо не станет вращаться свободно;
• установить вторую колодку так же, как и первую, вращая при этом колесо вперед для переднего тормоза автомобиля ГАЗ-66 и назад для заднего тормоза автомобиля ГАЗ-66 и всех тормозов автомобиля ГАЗ-5ЗА.

После регулировки зазора колодок проверить действие тормозов на дороге.

Полная регулировка. Полностью регулироватъ колесные тормоза следует при смене фрикционных накладок, колодок или после механической обработки барабанов. При полной регулировке тормозов необходямо:

• вывесить колесо при помощи домкрата;
• слегка отвернуть гайки опорных пальцев и установить опорные пальцы колодок в начальное положение;

После регулировки зазора колодок всех тормозов проверить действие тормозов на дороге. При правильно отрегулированных зазорах между накладками колодок и барабанами педаль тормоза при полном торможении должна опускаться не более чем на ⅔ полного хода. Если после регулировки при движении автомобиля тормозные барабаны нагреваются незначительно (рука свободно терпит при прикосновении к ободу барабана), то после нескольких торможений колодки приработаются и нагрев прекратится. При сильном нагреве барабанов нужно найти задевающие за барабаны колодки и регулировочными эксцентриками несколько отвести их от барабанов.

РЕГУЛИРОВКА ЗАЗОРА МЕЖДУ ТОЛКАТЕЛЕМ И ПОРШНЕМ ГЛАВНОГО ЦИЛИНДРА

Зазор между толкателем и поршнем главного цилиндра необходим для предотвращения самопроизвольного притормаживания автомобиля. Если кромка уплотнительной манжеты перекрывает компенсационное отверстие 28 (рис.101), то тормоза не будут полностью растормаживаться, так как часть жидкости не может перетечь из рабочей части цилиндра в резервуар после окончания торможения.

Величина зазора должна быть равна 1,5—2,5мм, что соответствовать 8—13мм свободного хода педали, измеренного по середине площадки для ноги. Для измерения зазора нужно изменить длину толкателя.

Порядок регулировки зазора на автомобиле ГАЗ-53А следующий:

• Разъединить педаль и толкатель, расшплинтовать и вынуть палец.
• Проверить положение, занимаемое педалью под действием оттяжной пружины. Педаль должна упираться в резиновый буфер, укрепленный под наклонным полом кабины.
• Ввернуть (или вывернуть) тягу педали в толкатель поршня настолько, чтобы ось при качении в поршне главного цилиндра была смещена назад и не доходила до оси отверстия педали на 1,5—2,5мм. Не нарушая этого положения, надежно застопорить соедтнительную тягу педали контргайкой.

Порядок регулировки зазора на автомобиле ГАЗ-66 следующий:

• Разъединить промежуточный рычаг и толкатель, вынув эксцентриковую ось.
• Проверить положение, занимаемое педалью под действием оттяжной пружины. Педаль должна упираться резиновым буфером в полку кронштейна.
• Установить толкатель поршня главного цилиндра до упора в поршень при крайнем заднем его положении.
• Соединить эксцентриковой осью промежуточный рычаг и толкатель поршня главного цилиндра, не меняя их взаимного расположения.
• Повернуть эксцентриковую ось в любом направлении на такой угол, чтобы обеспечить зазор между толкателем и поршнем, равный 1,5—2,5мм.
• Поставить шайбу и затянуть гайку эксцентриковой оси.
• Проверить вепичину свободного хода педали (8—13 мм) тормоза.

Принцип работы и механизмы

Автомобиль ГАЗ 66 достаточно старый, и его система торможения далеко не то что до идеала, а даже до сегодняшних. Но это и делает ее интереснее. Здесь используются такие устройства, которые практически не применяются уже на современных машинах. Разберемся же в них. Итак, как и любые тормоза на любой машине здесь также есть исполнительные механизмы и те, что приводят их в действие.

В качестве механизма здесь выступают обыкновенные барабанные тормоза, причем на обеих осях, разница заключается лишь в из размере. Привод же полностью гидравлический с присутствием гидровакуумного усилителя.

Сперва поговорим о исполнительных механизмах. Задние тормоза ГАЗ 66, в отличие от передних не имеют защищающей экранизации, но зато там пристывают более массивные колодки со специальными длинными фрикционными накладками. Передние имеют меньший размер, что накладок, что самого тормозного барабана. Это связано с конструкционными особенностями ведущего управляемого моста, который установлен на ГАЗ 66. Передний механизм имеет два рабочих цилиндра, каждый нажимает на свою колодку по отдельности.

Привод же имеет гидравлический характер. В него входят:

• Нажимная педаль.
• Главный тормозной цилиндр.
• Гидровакуумный усилитель.
• Раздельные тормозные контуры.
• Соединительные патрубки и шланги.

Работа гидравлического привода основана на создании давления за счет несжимаемой жидкости в системе. Главный тормозной цилиндр, что располагается под капотом и является создателем этого давления, из него к каждому мосту автомобиля отходят контуры.

Каждая ось имеет свой контур, то есть они раздельные. Это сделано в целях безопасности, при выходе из строя одного, то второй остается работать и вполне может своими силами остановить автомобиля до того, как произойдет авария. Также здесь, на ГАЗ 66, устанавливается гидровакуумный усилитель, который увеличивает в несколько раз усилие, что создаёт водитель нажатием педали. Это необходимо для большого грузовика, так как иначе водителю пришлось бы давить на педаль двумя ногами и со всей силы, чтобы остановить его в нужный ему момент.

http://starimpex.ru/gaz/gaz-66-prokachka-tormozov.htmlhttp://sinref.ru/avtomobili/GAZ/020_gaz_66_11_butusov_1988/069.htmhttp://avtomobilgaz.ru/gruzovye/gaz66/tormoza-gaz-66.htmlhttp://stroy-technics.ru/article/rabochaya-tormoznaya-sistema-avtomobilya-gaz-66http://autoruk.ru/marka-avto2/gaz-66/tormoza-gaz-66/konstruktsiya-neispravnosti-i-tekhnicheskoe-obsluzhivanie-tormozov-gaz-66-gaz-53http://autodont.ru/brake-system/tormoznoj-mexanizm-v-gaz-66

голоса

Рейтинг статьи

Принцип работы

После нажатия педали усилитель гидровакуумного действия улавливает данный маневр, многократно повышая усилие, переправляя его на главный ТЦ транспортного средства. На рабочих контурах поршневые элементы увеличивают давление жидкости в соответствии с силой нажатия педали. Сила давления при этом резко повышается, рабочие цилиндры колес смещают колодки в барабанах ТС.

Если педаль продолжает движение, усилие возрастает и далее, после чего механизмы полностью приводятся в рабочее состояние. Колодки, входя в сцепление с барабанными элементами, замедляют вращение колес с максимальным усилием там, где колесо входит в контакт с дорогой. Тормозная сила противодействует вращательному аналогу, в результате чего машина замедляется.

Для возобновления движения водитель снимает ногу с педали, после чего возвратный пружинный механизм возвращает ее в свободную позицию. Следом за этим элементом освобождаются поршни ТЦ. Колодки отходят от поверхности под усилием специальных пружин. Избыток смазки выдавливается через открытые головки, подается в расширительный бак. При этом показатель давления снижается до минимума.

Принцип работы

Конструкция тормозной системы автомобиля ГАЗ 53 содержит два типа механизмов:

1. Исполнительные.
2. Приводящие исполнительные в действие.

Сам механизм при этом располагается на колесе транспортного средства. В требуемый момент по желанию водителя происходит замедление вращения колеса посредством действия нужного механизма. Также в системе имеется привод. Он тянется вдоль машины и контролирует работу механизма.

Конструкция привода включает:

патрубки и контуры.

Педаль тормоза расположена внутри салона автомобиля. Она находится между двумя другими педалями. Именно на нее будет жать владелец авто, если ему потребуется замедлить ход или остановить транспортное средство.

Основной механизм

Когда водитель давит на педаль, в ней создается усилие. Это усилие принимает главный цилиндр тормозной системы, внутри которого разместился поршень с клапаном. В это же время, когда нажимается педаль, происходит перекрытие клапана, предотвращая выход тормозной жидкости.

Далее поршень с закрытым клапаном движется вниз, меняя давление в системе. Контуры тормозной системы распространяются на каждое колесо с каждой стороны передней и задней оси. Общее количество контуров – два. Такое распределение было сделано из соображений безопасности.

Рядом с цилиндром установлен гидровакуумный усилитель, с помощью которого удается создать дополнительного давление на поршень и обеспечить эффективное торможение транспортного средства.

Механизм торможения имеет простую конструкцию, которая включает в себя тормозные барабаны. При этом барабаны устанавливаются на каждое колесо автомобиля, единственная разница между ними – это разные размеры и наличие защитных экранов на задних элементах. Это сделано для того, чтобы предотвратить выход из строя механизма в случае возникновения проблем с эксплуатацией авто.

Подвижный механизм

Подвижную часть механизма исполняет корпус барабана. Одну его сторону прикручивают к колесам, не задействованный он вращается одновременно с ними. Внутри барабана расположены тормозные колодки, оборудованные пружинами, а также цилиндры давления. Пружины сдерживают колодки от случайного нажатия и возвращают их в исходное положение, если требуется продолжить движение автомобиля.

Когда владелец ГАЗ 53 передает давление контурам через педаль и цилиндр, оно переходит к колесным цилиндрам. Те, в свою очередь, прижимают колодки к корпусу барабана, что приводит к снижению вращения колес и их остановке.

Стоит отметить, что на колодках предусмотрены фрикционные накладки. Это предотвращает преждевременный износ элементов в результате стирания их о поверхность барабанов во время торможения. Таким образом, производитель позаботился о том, чтобы конструкция служила достаточно долго.

Общее описание

При проектировке грузовика, который создавался практически с нуля, было принято решение разработать кардинально новую схему тормозной системы. Дизель ГАЗ-3309 оснастили конструкцией, которая не зависела от предшествующих модификаций. Составляющие элементы ТС условно делятся на три категории:

1. Рабочий (основной) узел.
2. Тормоз стояночный.
3. Запасной блок.

Все системы направлены на одно действие – снижение скорости либо полную остановку автомобиля, в зависимости от подаваемых водителем команд. Немаловажным является тот фактор, что для грузового транспорта тормоза должны быть максимально надежными, гарантирующими остановку транспортного средства в любой ситуации, во избежание аварии с тяжелыми последствиями.

Основная система называется так, потому что эксплуатируется постоянно при движении авто. Любая конструкция тормозов состоит из привода и механики. Первый узел отвечает за активацию системы в нужный период, а механика создает сопротивление движению.
