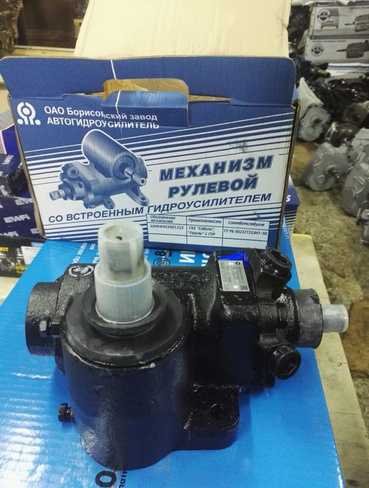

Устройство рулевого редуктора Соболь с ГУР

Рулевой редуктор Соболь с ГУР (гидроусилителем руля) представляет собой механизм, который позволяет водителю поворачивать колеса автомобиля с минимальными усилиями. Устройство рулевого редуктора Соболь с ГУР включает в себя следующие основные компоненты:

Входной вал
Рулевая рейка
Шестерни рулевой рейки
Гидроцилиндр
Секция управления ГУР
Насос ГУР
Резервуар с рабочей жидкостью
Трубопроводы для передачи рабочей жидкости

Рулевой редуктор Соболь с ГУР работает по следующему принципу: при повороте рулевого колеса водителем, вращение передается с помощью входного вала на рулевую рейку. Рулевая рейка осуществляет перемещение колес автомобиля в нужном направлении. При этом, активация ГУР происходит благодаря рабочей жидкости, которая передается через насос ГУР в гидроцилиндр, который в свою очередь передает силу на рулевую рейку. Таким образом, силы, необходимые для поворота колес автомобиля, снижаются до минимума.

Резервуар с рабочей жидкостью и трубопроводы служат для поддержания постоянного давления и циркуляции рабочей жидкости в системе ГУР. Секция управления ГУР отвечает за регулирование давления в гидроцилиндре и контролирует работу ГУР. В случае необходимости, например, при разгонах или маневрах, давление рабочей жидкости увеличивается, чтобы обеспечить дополнительную силу для поворота колес.

Устройство рулевого редуктора Соболь с ГУР обеспечивает более комфортное и легкое управление автомобилем, особенно при маневрах и парковке. Благодаря применению ГУР, водитель может легко поворачивать рулевое колесо без значительных усилий, что делает управление автомобилем более эффективным и безопасным.

Выбираем тип подвески для езды по бездорожью и трофи-рейдов

В первую очередь, необходимо понять то, какие задачи выполняет подвеска:

Соединяет колеса с кузовом или рамой, придавая им необходимые условия движения относительно кузова или собственно рамы.
Передает кузову силы и моменты, появляющиеся при соприкосновении колес с трассой.
При помощи подвески ход транспортного средства приобретает требуемую плавность.

Поэтому можно с уверенностью сказать, что подвеска — это один из важнейших механизмов ТС, поэтому подобрать правильную очень важно. Зависимая подвеска

Зависимая подвеска

Данная конструкция представляет собой два колеса, которая соединена единой осью (по-другому называют мостом).

Основное отличие зависимого от независимого типа является в том, что колеса одной оси зависят друг от друга, в результате движение одного колеса оказывает влияние и на другое. Поэтому при смещении одного по вертикали, управляемость всего транспортного средства ухудшается.

Достоинства данного типа:

Надежность и износостойкость.
Большой клиренс.
Прекрасно проявляет себя при движении по внедорожью.
Конструкция достаточно проста.
Обслуживание обычно недорогое.

Несмотря на широчайший спектр преимуществ, даже у лучшей подвески зависимого типа для внедорожника есть и минусы:

Управляемость на больших скоростях хуже, чем у независимой.
Недостаточная маневренность, что можно сполна ощутить в пробках.
Присутствуют некоторые неудобства при движении.

Считается, что зависимая конструкция больше подходит для езды по бездорожью, т.к. при езде по внедорожью она проявляет себя выше всяких похвал.

Независимая подвеска

Отличительные конструктивные особенности: включает в себя различные пружины подвески, рычаги и торсионы. В ней практически нет связи между колесами одной оси, поэтому движения одного колеса не оказывают влияния на поведение другого.

Достоинства такой подвески:

Долговечность.
Прекрасная управляемость даже на больших скоростях.
Можно настраивать конструкцию подвески в зависимости от сложности передвижения.
Комфортабельность движения.

Но при этом есть и некоторые минусы:

Более дорогостоящая.
Сложность подвески.
Дорогостоящие ремонтные работы.

Так какую же подвеску выбрать для езды по бездорожью?

Именно этот вопрос волнует многих любителей попутешествовать по бездорожью.

Зачастую используются комбинированные типы подвесок, к примеру, на Нивах:

Сзади — зависимая.
А спереди — независимая.

Это органичное сочетание позволит быть достаточно мобильными и в условиях населенного пункта, и по бездорожью, что делает такое транспортное средство универсальным.

Если же вы планируете ездить только по асфальтовому покрытию, то независимая подвеска будет оптимальным выбором и сможет обеспечить комфортное передвижение. Но при этом если вы начнете часто ездить по внедорожью, то такая подвеска может быстро выйти из строя.

Подвеска передняя и задняя

1. Замена амортизатора заднего 1 шт.- замена 400 2. Замена амортизатор переднего 1 шт.- замена 450 3. Замена карданного вала 300 4. Замена крестовины при снятом кардане – замена 500 5. Замена моста заднего в сборе – замена 5500 6. Замена подшипника подвесной при снятом кардане 500 7. Замена подшипника ступицы (1 сторона) 700 8. Замена полуоси (одна) – замена 350 9. Пружины передние – замена 1-сторона Соболь 2500 10. Замена редуктор заднего моста 3000 11. Замена рессоры задние 1500 12. Рессоры передние – замена * 13. Замена рычаг верхнего Соболь 1 стор. – замена 600 14. Замена рычаг нижниго Соболь 1 стор. – замена 2500 15. Замена салентблоков верхние одна сторона 1000 16. Замена стабилизатора -1шт./ 550 17. Замена ступицы передней 700 18. Замена трапеция рулевая 2000 19. Замена шаровой опоры 1 – шт. (Соболь) 500 20. Замена шкворней (два) * 21. Замена шкворней и резьбовых втулок * 22. Шприцовка 500 23. Замена салентблоков нижние одна сторона 3000

Конструкция и принцип работы насосов ГУР ГАЗ-3302

Во всех автомобилях модельного ряда «ГАЗель-Бизнес» находит применение только один тип насосов ГУР — роторный (или шиберный), двукратного действия. Несмотря на большое число моделей, все эти насосы имеют принципиально одинаковое устройство и принцип работы.

Основу данного насоса составляет нагнетательная секция, которая состоит из ротора, статора (который одновременно выполняет функции корпуса насоса) и распределительной пластины с впускными и выпускными окнами. Эти детали собраны в «пирог» и стянуты четырьмя болтами, за счет чего достигается герметичность и жесткость всей конструкции.

Статор представляет собой массивную деталь с полостью овальной формы, в которую вставлен ротор. Ротор ? это стальной диск с расположенными по окружности радиальными пазами, в которые с небольшим трением вставлены металлические пластины-лопасти (или шиберы). Размеры ротора и узкой части полости статора примерно одинаковы, поэтому с двух сторон от ротора образуются замкнутые серповидные полости. Ротор и статор сверху закрыты распределительной пластиной, в которой выполнено четыре окна особой формы, они расположены над сужающимися частями серповидных полостей. Окна распределительной пластины соединены со всасывающими (впускными) и нагнетательными (выпускными) патрубками насоса, которые шлангами соединены с агрегатами ГУР.

Ротор жестко насажен на приводной вал, на нескольких (количество зависит от конкретной модели насоса) подшипниках установлен в корпусе и с противоположной стороны соединен со шкивом. Шкив ремнем соединен со шкивом на коленвалу двигателя, от которого (вместе с генератором и водяной помпой) приводится во вращение.

Работает данный тип насоса несложно, он основан на известных физических принципах. При вращении ротора его пластины под воздействием центробежных сил стремятся покинуть свои пазы, но удерживаются стенками статора — так образуется целый ряд замкнутых полостей. Причем полости эти имеют переменный объем, так как при прохождении эллипса в статоре пластины сначала выходят из своих пазов, а затем возвращаются. В начале серповидной полости шиберы постепенно выходят из пазов и образуют расширяющуюся полость. В этой полости образуется разрежение, которое «засасывает» масло из впускного окна. При прохождении впускного окна полость замыкается и в это же время начинает уменьшаться в объеме (так как шиберы ротора проходят по сужающейся части серповидной полости), за счет чего в ней многократно повышается давление. В определенный момент полость с маслом подходит к нагнетательному окну, и за счет высокого давления жидкость через окно нагнетается в выпускной патрубок и далее к рулевому механизму.

В современных шиберных насосах серповидных полости две, описанные процессы происходят в них одновременно, и за один оборот каждая полость между пластинами дважды участвует во всасывании и нагнетания масла. Именно поэтому данные агрегаты называются насосами двукратного действия.

Рулевое управление без гидроусилителя

На автомобиле установлено рулевое управление, состоящее из рулевой колонки с колесом, рулевого механизма и привода рулевого управления. Рулевая колонка позволяет изменять положение рулевого колеса по высоте и углу наклона. Верхний конец вала рулевой колонки соединен с рулевым колесом коническими шлицами, а нижний – через карданные шарниры связан с винтом рулевого механизма.

Рулевой механизм состоит из алюминиевого картера, винта с шариковой гайкой и вала-сектора.

рис. 1

Винт установлен в картере на двух радиально-упорных шариковых подшипниках. На винте установлена шариковая гайка, имеющая внутри винтовую канавку. Между гайкой и винтом размещен набор шариков. При вращении винта шарики перекатываются по винтовой канавке и шариковая гайка перемещается вдоль винта. При этом своими зубьями гайка поворачивает вал-сектор, установленный в картере на двух роликовых подшипниках. На конических шлицах вала-сектора закреплена рулевая сошка. Винт с шариковой гайкой и набор шариков подобраны друг к другу и при необходимости заменяются только в сборе. Регулировка зацепления шариковой гайки с валом- сектором производится поворотом эксцентриковых обойм подшипников вала-сектора. Рулевой механизм смазывается трансмиссионным маслом (0,5 л), залитым в картер через пробку с конической резьбой. Рулевой привод состоит из сошки, продольной и поперечной рулевых тяг, рычагов поворотных кулаков колес и шарниров рулевых тяг. Рулевая сошка продольной тягой связана с рычагом поворотного кулака левого переднего колеса. Поперечная рулевая тяга связывает рычаги обоих колес, синхронизируя их поворот. Ее длина может быть отрегулирована, что позволяет изменять угол схождения колес. Угол продольного и поперечного наклона оси поворота и развал передних колес заданы конструкцией передней подвески и в процессе эксплуатации не регулируются. Все шарниры, соединяющие элементы рулевого привода, унифицированные, неразборные и не требуют обслуживания в эксплуатации.

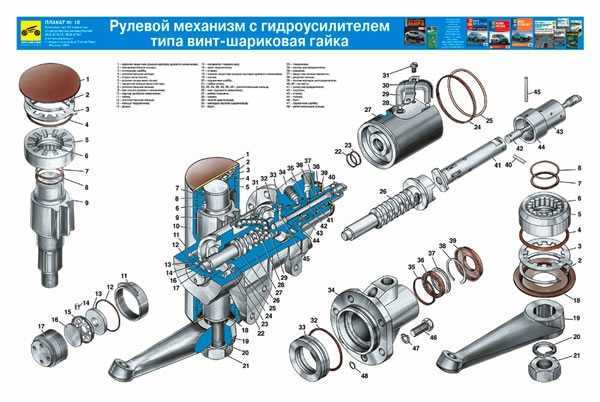

Рулевое управление с гидроусилителем, совмещенным с рулевым механизмом

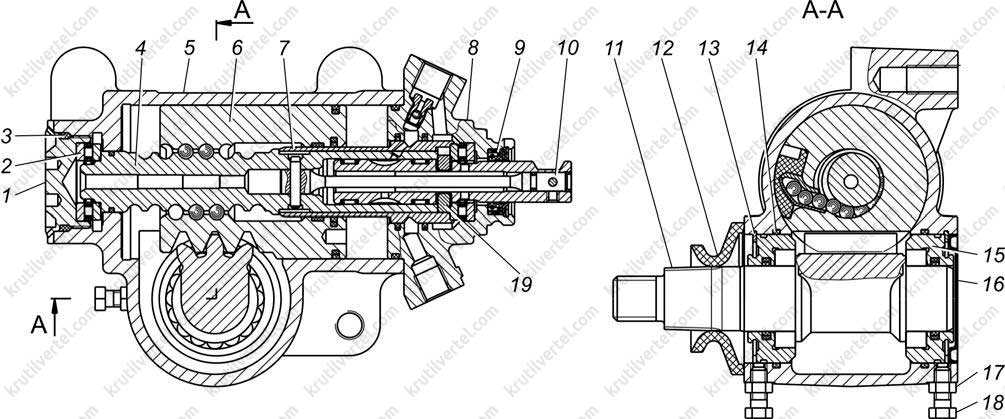

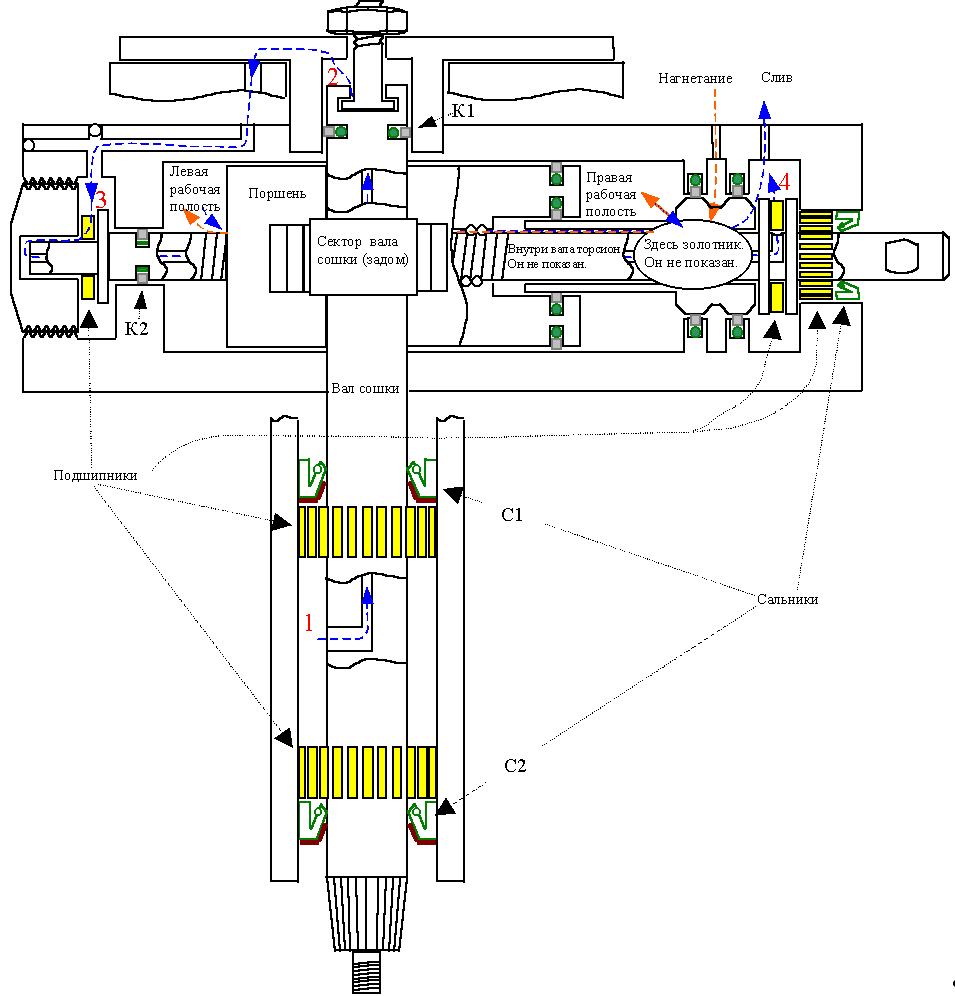

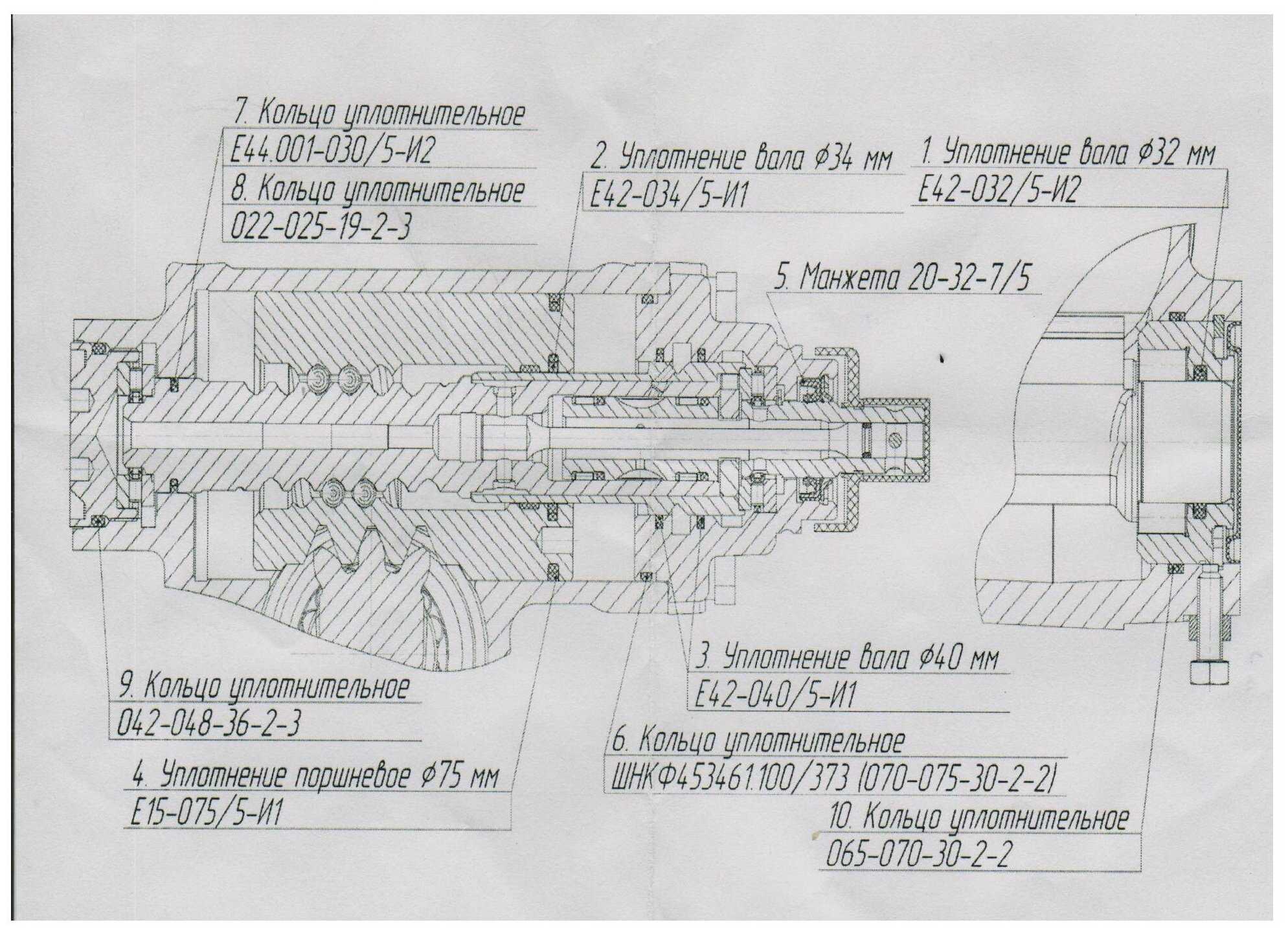

В рулевом механизме со встроенным гидроусилителем вместо ролика на валу сошки нарезан трехзубый сектор, а роль червяка выполняет винт, связанный с поршнем-рейкой, установленный на двух упорных подшипниках, преднатяг которых регулируется гайкой. В картере рулевого механизма выполнен цилиндр гидроусилителя, в котором по винту перемещается поршень-рейка. Поршень выполнен заодно с шариковой гайкой и имеет зубья, входящие в зацепление с зубьями сектора вала сошки. Поршень делит цилиндр на две полости. При неподвижном рулевом колесе давление в них одинаковое. В зависимости от направления вращения рулевого колеса, соответствующая полость цилиндра соединяется через гидрораспределитель с нагнетающей магистралью высокого давления, а другая – с отводящей. Давление жидкости (масла) в гидросистеме рулевого усилителя создает насос лопастного типа с ременным приводом от шкива коленчатого вала, установленный на передней части двигателя. В расширительном бачке гидросистемы рулевого усилителя размещен фильтрующий элемент, задерживающий частицы размером более 45 мкм. Рулевой привод состоит из тяг рулевой трапеции, тяги сошки и рычагов. В проушину маятникового рычага и в наконечники тяг запрессованы самоподжимающиеся разборные шарниры с полусферическими пальцами. Тяги рулевой трапеции имеют регулировочные трубки, а на буртиках их наконечников напрессованы гофрированные резиновые уплотнители с металлической обоймой. Шарниры тяги сошки и маятникового рычага защищены колпачковыми резиновыми уплотнителями.

Регулировка рулевого механизма ГАЗ-2705

Регулировку положения рулевой колонки
необходимо производить после регулировки сиденья водителя относительно педалей управления. Для этого необходимо:

Повернуть рукоятку 23 на себя и вверх, ослабив фиксацию рулевой колонки; — установить рулевое колесо в удобное положение; — зафиксировать выбранное положение рулевой колонки, повернув рукоятку 23 вниз и от себя.

Регулировку подшипников
проводить при появлении осевого или радиального зазора в подшипниках винта 2 (рис. 2) Чтобы убедиться в наличии этих зазоров, необходимо:

Руководство по ремонту, установке и регулировке ГУР в Газель своими руками

Устройство

Как электроусилитель на Газель, так и ГУР предназначены для более комфортного управления рулем. Для начала разберем устройство ГУР на Газель. Речь идет как о Газель Бизнес с двигателем 405, так и о других моделях этой линейки.

Насос ГУР. Этот элемент схемы обеспечивает оптимальную циркуляцию расходного материала в системе, а также давления.
Рулевой редуктор с распределительным элементом. Данное устройство позволяет обеспечить приток воздушного потока, необходимого для направления масла в нужную полость цилиндра либо обратно в бак.
Еще один компонент системы — цилиндр. С его помощью обеспечивается преобразование давления расходного материала в передвижение поршня, а также штока.
Сам расходный материал, то есть масло. Жидкость передает усилие от насоса ГУР к цилиндру. Кроме того, масло обеспечивает смазку всех трущихся элементов устройства.

Типичные неисправности и способы их устранения

Как любой узел, ГУР может время от времени выходить из строя.

Основные неисправности и методы их устранения приведены ниже:

Износился приводной ремешок системы или он плохо натянут. В этом случае ремень либо меняется, либо регулируется его положение.
Плохо поворачивается руль, это может быть обусловлено как износом ремешка, так и пониженным уровнем масла в системе, сниженным количеством оборотом мотора, забитым фильтром. Кроме того, проблема может заключаться в низком давлении насоса или воздушной пробке в магистралях. В зависимости от проблемы, решение может заключаться в добавлении расходного материала, регулировке холостых оборотов, замене фильтра, ремонте насоса. Не лишним будет проверить герметичность соединений.
Механическая поломка в работе системы рулевого управления, нужно произвести ее диагностику.
Если не работает насос, нужно либо его отремонтировать с помощью рема (ремкомплекта), либо поменять сальники.
Износ элементов рулевого управления или нарушение геометрии привода. Вышедшие из строя детали следует заменить.
Если рабочая жидкость выбрасывается через предохранительный клапан, нужно найти место утечки и устранить проблему. Причина может крыться в неработоспособности насоса, следует проверить его рабочее давление.
Повреждение либо износ шин, необходимо определить неисправные элементы и поменять их или отремонтировать.

Инструкция по ремонту насоса ГУР

Как могли догадаться из предыдущего пункта, если не работает гидроусилитель руля на Газель, то это связано с насосом. Чтобы произвести ремонт этого элемента в автомобиле своими руками, потребуется заранее приобрести ремкомплект. Купить можно в любом тематическом магазине. Основная трудность в ремонте заключается в том, что насос является не разборным.

Процедура ремонта осуществляется так:

Демонтируйте насос и разберите в соответствии с инструкцией, которая идет в комплекте.
Прочистите устройство от грязи, возможно, на корпусе будут виды причины выхода из строя. Обычно проблема кроется в износе сальника, тогда надо будет его поменять. При монтаже нового сальника следует доработать валик.
Монтаж сальника может быть произведен несколькими способами. Можно соорудить специальную выточку на внешней части элемента, просверлить соответствующее отверстие с резьбой в стенке устройства, после чего зафиксировать сальник с помощью винтов. Также можете зафиксировать эту деталь в середине насоса с помощью специально загнутых концов корпуса.
Когда замена элемента будет завершена, необходимо будет произвести сборку системы в обратной последовательности. Учтите, что после того, как ремонт будет окончен, при работе ГУР вы можете слышать нехарактерный для этого шум. Это притирка нового сальника, поэтому переживать по этому поводу не стоит. Когда ремонт будет окончен, необходимо произвести замену масла в системе.

Особенности конструкции передней подвески автомобиля Соболь

Передняя подвеска автомобиля Соболь – независимая, пружинная, на двойных поперечных рычагах, с однотрубными газонаполненными амортизаторами и стабилизатором поперечной устойчивости.

Основой подвески служит стальная трубчатая балка-поперечина, которая крепится к лонжеронам рамы восемью болтами и дополнительно двумя растяжками.

В кронштейны поперечины запрессованы оси, на которых через сайлентблоки установлены нижние, кованые рычаги подвески.

Кроме того, на кронштейнах установлены маятниковые рычаги рулевого управления.

Верхние рычаги подвески, штампованные из листовой стали, установлены также через сайлентблоки на осях, прикрепленных болтами к кронштейнам поперечины.

Пружины подвески имеют нешлифованные опорные витки.

Нижними торцами пружины опираются на чашки нижних рычагов, а верхними – через резиновые прокладки – упираются в чашки, закрепленные на кронштейнах поперечины.

Внутри пружин размещены амортизаторы. В нижней проушине амортизатора установлен сайлентблок, ось которого прикреплена болтами к чашке нижнего рычага.

Шток амортизатора через резиновые подушки крепится к кронштейну поперечины.

Амортизаторы – однотрубные, газонаполненные, неразборной конструкции.

Для уменьшения крена автомобиля при поворотах и улучшения управляемости в передней подвеске установлен стабилизатор поперечной устойчивости. Он состоит из штанги, двух стоек, кронштейнов, резиновых подушек и крепежных деталей.

На кронштейне нижнего рычага размещен резиновый буфер сжатия, ограничивающий ход подвески вверх.

Стойка подвески соединена с верхним и нижним рычагами двумя герметичными шаровыми опорами. К стойке крепится цапфа, на которой установлены два роликовых конических подшипника ступицы колеса.

Регулировка подшипников производится гайкой, навернутой на резьбовой конец цапфы.

Подшипники смазываются пластичной смазкой, заложенной в полость ступицы. От попадания грязи они защищены манжетой с внутренней стороны колеса и ввертным колпаком снаружи.

В ступицу запрессованы пять болтов, к которым конусными гайками крепится колесо с камерной или бескамерной шиной. Кроме того, тремя винтами с потайными головками к ступице крепится диск переднего тормоза.

Регулировка угла продольного наклона оси поворота колеса (кастера) и угла развала производится путем изменения количества специальных регулировочных скоб, размещенных под передним и задним болтами крепления оси верхнего рычага подвески.

Схождение колес регулируется изменением длины боковых тяг рулевой трапеции.

Количество регулировочных скоб, необходимых для изменения углов установки колес

под передний болт

под задний болт

Углы установки колес для автомобиля полной массы

Параметр	Угол
Кастер (продольный наклон оси поворота колеса)	+4°30’±1° (+3°±1°)*
Разница углов левого и правого колес

при регулировке кастера, не более

*В скобках — для снаряженного автомобиля
