Кривошипно-шатунный механизм двигателей камаз 740.11-240

Устройство

Устройство коленчатого вала КамАЗ включает в себя такие детали:

Шатунные и коренные шейки, которые связаны между собой. У шеек шатунного типа меньший диметр. Они используются в качестве опоры.
Противовес. Помогает уравновесить вес поршневой части и шатунов.
Колено. Оснащено одной шатунной шейкой, которая находится между двумя щетками.
Подшипники скольжения. Дают возможность шатунам в шейках и в механизме коленвала вращаться.
Хвостовик, на который устанавливается маховик для отбора мощности с коленчатого вала.
Фланец и щетки.

Разница между коленвалами КамАЗ разных моделей заключается в используемом материале изготовления (чугун или сталь), а также в количестве шатунных шеек.

Маховик и шейки

По диаметру коренные и шатунные шейки коленвала КамАЗ 740 составляют 95 и 80 миллиметров соответственно. Предусмотрено 8 типов восстановительных вкладышей, которые применяются для ремонта без проведения шлифовки. Коренные и шатунные подшипники сделаны из стальной ленты со свинцово-бронзовым напылением и оловянным покрытием. Вкладыши вверху и внизу элемента не являются взаимозаменяемыми. От поперечного и продольного смещения они зафиксированы уступами, которые размещаются в пазах крышек подшипников и постелях шатуна. Указанные части имеют соответствующую маркировку (74-05.100-40-58 и 74-05.100-57-51). Заслонки и крышки изготовлены из чугуна повышенной прочности. Крепятся они при помощи болтов, которые фиксируются по регламентированной схеме. Маховик фиксируется на восемь болтовых шпилек, сделанных из легированной стали, а также штифтами с втулкой. Чтобы избежать повреждения узла, под болтовые головки помещаются шайбы, а на цилиндрической поверхности маховика находится зубчатый венчик.

Устройство

В полости фронтального носовика узла вкручен жиклер. Через его калибровочное гнездо поступает смазка для шлицевого вала понижения мощности на приводную часть гидравлической муфты. От перемещений по осям коленвал КамАЗ 740 защищен парой верхних полуколец и двумя нижними аналогами. Они монтируются таким образом, чтобы канавки прилегали к торцам вала.

Спереди и сзади на носках блока имеется шестерня привода маслонасоса и ведущий зубчатый элемент распредвала. На заднем торце детали предусмотрено восемь соединений с резьбой для фиксации гасителя вращательных моментов. Уплотнением коленчатого вала служит резиновая манжета, которая оснащается пыльником, располагается в картере маховика. Она изготовлена из фторкаучукового состава непосредственно в пресс-форме.

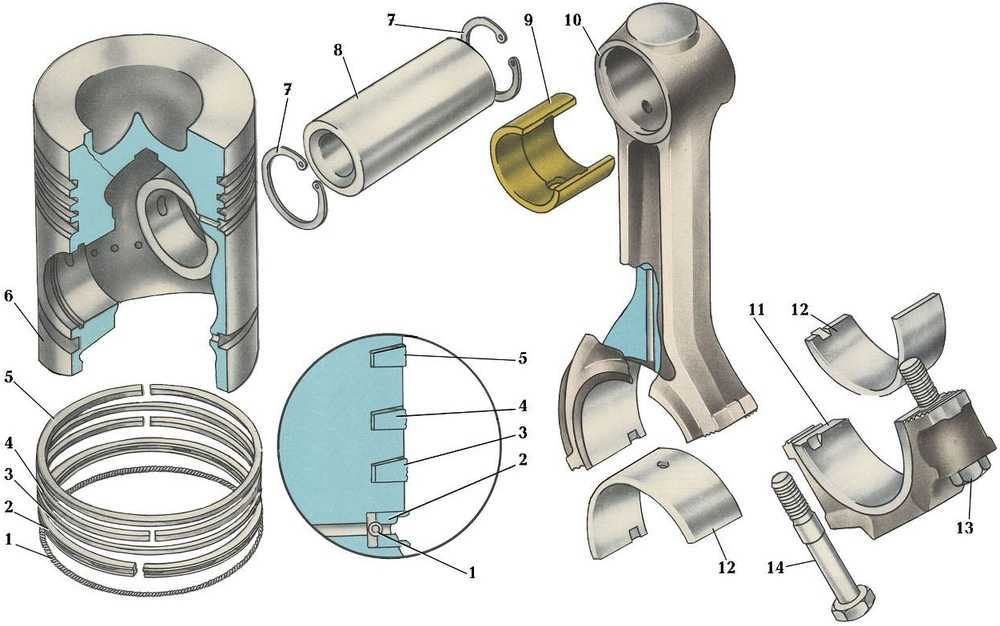

Шатунно-поршневая группа

Шатун коленвала КамАЗ 740 10 сделан из стали методом ковки. Он оснащен стержнем с двутавром, головка вверху — неразъемного типа, снизу — сделана с прямым разъемом. Окончательная обработка шатуна производится в сборе с крышкой, которая не является взаимозаменяемой для аналогов. В верхней головке детали имеется втулка из сплава бронзы и стали, которая установлена путем прессовки. В нижней части смонтированы сменные вкладки.

Нижняя крышка фиксируется болтами с гайками, которые запрессованы в стержень. На элементы наносятся метки сопряженности в виде порядковых номеров из трех знаков. Также на крышке выбивается номерное клеймо цилиндра. Поршень отливается из алюминиевого состава, имеет вставку из чугуна для верхнего кольца компрессии. Также головка поршня оснащается камерой сгорания с центральным вытеснителем. Элемент смещен по оси в направлении от клапанных выточек на пять миллиметров. Боковая часть имеет бочкообразную конфигурацию с уменьшением размера в районе отверстий под палец поршня.

Маховик и шейки

Разновидности коленвалов Камаз

За последние годы ассортимент коленвалов, которые выпускает kamaz, существенно расширился. Сейчас заводом выпускаются дизельные и экологически чистые газовые двигатели, которые отвечают европейским стандартам качества. Для каждого из двигателей есть несколько видов коленвалов.

Коленвалы от разных двигателей иногда являются взаимозаменяемыми, а иногда нет. На сегодняшний день компания Камаз не предоставляет четких инструкций по разновидностям коленвалов, отсюда у владельцев большегрузов обычно возникает путаница по поводу того, какой коленвал нужен именно для его марки каmaза. Для решения этой проблемы ниже представлено описание коленвалов:

их особенности;
отличия друг от друга;
возможности использования с разностандартными моторами.

Коленвалы, отвечающие стандарту Евро-0

К моторам, созданным по стандарту Евро-0, можно отнести стандартные дизельные движки большегруза 740.10 и двигатели обновленной версии 7403.10, 7408. Для производства коленвалов для этих моторов используется сталь стандарта 42ХМФА, которая прошла специальную обработку хромом и молибденом, и покрыта алюминием. Закаливание материала производства происходит высокочастотными токами на глубину 3 миллиметра. коленвалы имеют специальные заглушки. Такая модель коленвалов сейчас снята с производства.

Коленвалы, работающие для стандарта Евро-1

К двигателям, созданным по этому стандарту, можно отнести движки большегруза серии 740.11-240 и -260. Конструкция коленвалов этой серии не предусматривает заглушек. Сделаны они из металла стандарта 42ХМФА. Закаливание металла, как и в предыдущей модели, происходит с помощью ТВЧ, масленичные каналы имеют косую конструкцию. коленвалы этой серии имеют только один вид строения. Также на моторы этого стандарта подходят запчасти от КАМАЗа 740.

Коленвалы двигателей стандарта Евро-2

Двигатели, которые отвечают стандарту Евро-2, имеют различные радиусы кривошипа. Именно поэтому виды коленвалов для различных радиусов имеют серьезные отличия.

Диаметр кривошипа двигателей Камазов составляет 60 мм (R65). На них устанавливаются 2 типа коленвалов, которые отличаются друг от друга видом присоединения маховика:

маховик закрепляется на 8 отверстиях, тип болтов при этом М14;
маховик закрепляется на 10 отверстиях, тип болтов при этом М16.

2 типа деталей не могут заменять друг друга.

Радиус кривошипа двигателей Камаза также может составлять (тип кривошипа можно посмотреть на своих деталях) 65 мм. Для них подходят коленвалы, в которых маховик крепится 10 болтами М16. Детали взаимозаменяемы, но есть отличия в способе упрочнения:

закаливание с помощью ТВЧ;
упрочнение азотированием.

Коленвалы для стандарта двигателей Евро-3

Двигатели, которые отвечают стандарту Евро-3, достаточно малочисленны. Радиус кривошипа этих двигателей составляет 65 мм. При этом крепление маховика может быть выполнено по стандартной схеме на 8 или 10 болтов. Изделие закаляется токами высокой частоты. Их можно заменить другими коленвалами стандарта Евро-2 (которые также прошли обработку ТВЧ).

Для всех коленвалов способ крепления маховика находится в зависимости от вида установленного сцепления в автомобиле. При классической комплектации используется крепление маховика на 8 болтах М14. На новых моделях комплектации используется соединение маховика на 10 болтов М16.

Ремонтный комплект

В восстановительный набор коленвала КамАЗ 740 бу входят следующие элементы:

поршень с кольцами;
пальцевые и стопорные элементы;
цилиндровая гильза;
уплотнительные детали.

Охлаждающие форсунки узла монтируются в картере блока цилиндров, отвечают за своевременную подачу масла из главной магистрали при давлении 0,8-1,2 кг/кв.см. На такое значение обычно откорректирован клапан. Масло подается во внутреннюю часть поршней. При сборке двигателя 740-го КамАЗа предусматривается контроль трубки форсунки по отношению к гильзам поршня и цилиндра, при этом прямой контакт с первым элементом не допускается.

Шатун и поршень соединяются при помощи пальца плавающего вида. По осям перемещение детали ограничивают стопорные кольца, а сам элемент изготавливается из хром-никелевого сплава, диаметр гнезда — 22 мм. Эксплуатация аналога размером 25 мм не допускается, поскольку это нарушает балансировку силового агрегата.

Источники

https://ltruck-service.ru/obsluzhivanie/kolenchatyj-val-kamaz.html
https://minitraktor34.ru/selhoztehnika/kolenval-kamaz.html
https://evakuatorinfo.ru/remontnyy-razmer-kolenchatogo-vala-tablitsa/
https://FB.ru/article/437696/kolenval-kamaz-ustroystvo-i-razmeryi-remont-zamena

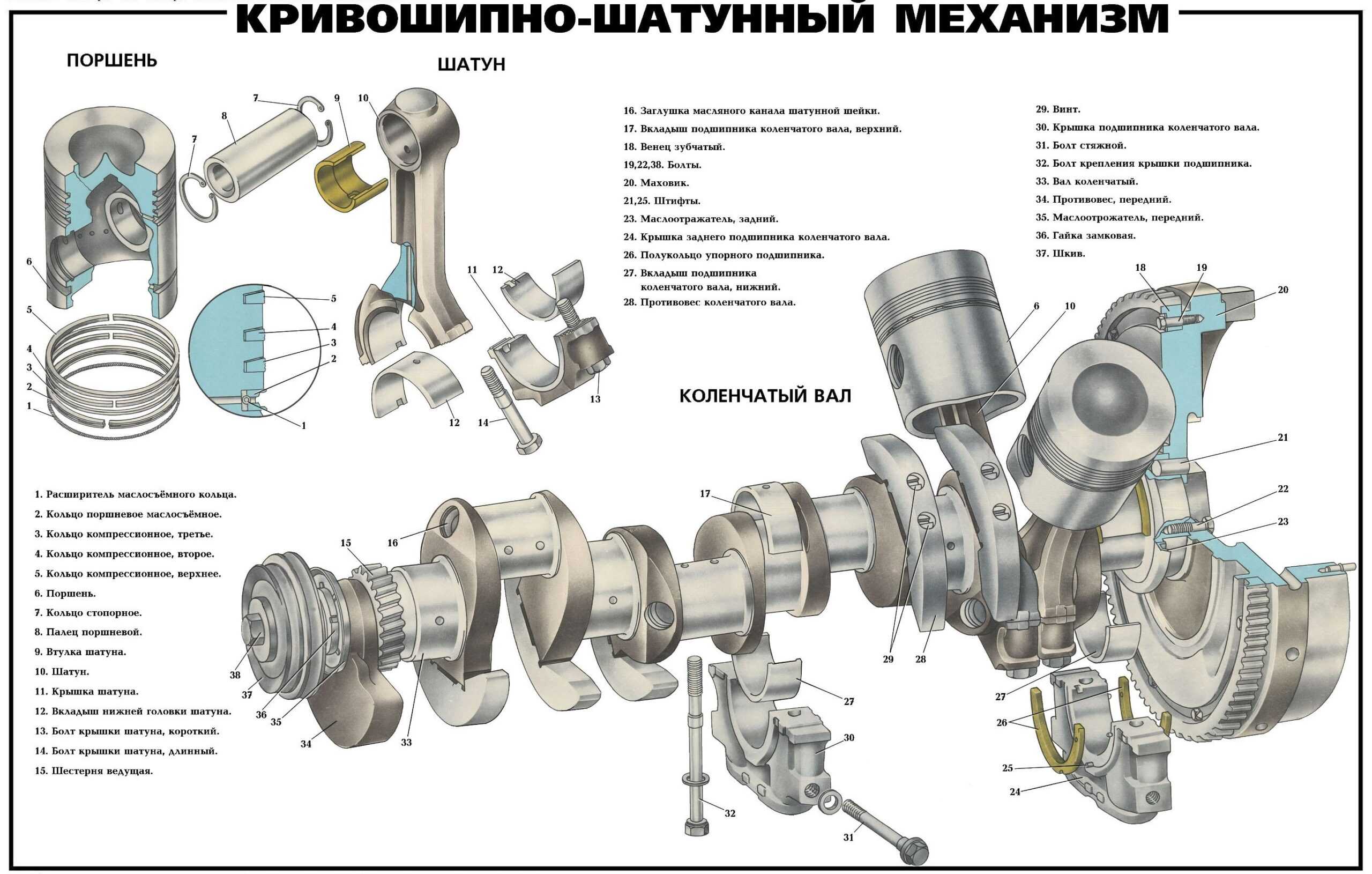

Устройство кривошипно-шатунного механизма

Коленчатый вал (рис.1) изготовлен из высококачественной стали и имеет пять коренных и четыре шатунные шейки, закаленных ТВЧ, которые связаны между собой щеками и сопрягаются с ними переходными галтелями. Для равномерного чередования рабочих ходов расположение шатунных шеек коленчатого вала выполнено под углом 90°.

К каждой шатунной шейке присоединяются два шатуна: один для правого и один для левого рядов цилиндров (рис.2).

Подвод масла к шатунным шейкам производится от отверстий в коренных шейках 10 прямыми отверстиями 11 .

Для уравновешивания сил инерции и уменьшения вибраций коленчатый вал имеет шесть противовесов, отштампованных заодно со щеками коленчатого вала. Кроме основных противовесов, имеются два дополнительных съемных противовеса 1 и 2. напрессованных на вал, при этом их угловое расположение относительно коленчатого вала определяется шпонками 5 и 6 (рис.1).

В расточку хвостовика коленчатого вала запрессован шариковый подшипник 5 (рис.2).

Рис.1. Коленчатый вал.

Рис.2. Установка упорных полуколец и вкладышей подшипников коленчатого вала.

В полость переднего носка коленчатого вала ввернут жиклер 8. через калибровонное отверстие которого осуществляется смазка шлицевого валика отбора мощности на привод гидромуфты.

От осевых перемещений коленчатый вал зафиксирован двумя верхними полукольцами 1 и двумя нижними полукольцами 2 (рис.2), установленными в проточках задней коренной опоры блока цилиндров, так что сторона с канавками прилегает к упорным торцам вала. На переднем и заднем носках коленчатого вала (рис.1) установлены шестерня 3 привода масляного насоса и ведущая шестерня 4 привода распределительного вата. Задний торец коленчатого вала имеет восемь резьбовых отверстий для болтов крепления маховика, передний носок коленчатого вала имеет восемь отверстий для крепления гасителя крутильных колебаний .

Уплотнение коленчатого вала осуществляется резиновой манжетой 8 (рис.3), с дополнительным уплотняющим элементом — пыльником 9. Манжета размещена в картере маховика 4. Манжета изготовлена из фторкаучука по технологии формования рабочей уплотняющей кромки непосредственно в прессформе.

Рис.3. Установка маховика и манжеты уплотнения коленчатого вала.

Диаметры шеек коленчатого вала: коренных 95±0.011 мм. шатунных 80±0,0095 мм. Для восстановления двигателя предусмотрены восемь ремонтных размеров вкладышей.

Вкладыши 7405.1005170 Р0.7405.1005171 Р0.7405.1005058 РО применяются при восстановлении двигателя без шлифовки коленчатого вала. При необходимости шейки коленчатого вала заполировываются. Допуски на диаметры шеек коленчатого вала, отверстий в блоке цилиндров и отверстий в нижней головке шатуна при проведении ремонта двигателя должны быть такими же, как у номинальных размеров новых двигателей. Коренные и шатунные подшипники изготовлены из стальной ленты покрытой слоем свинцовистой бронзы толщиной 0.3 мм, слоем свинцовооловянистого сплава толщиной 0.022 мм и слоем олова толщиной 0.003 мм. Верхние 3 (рис.2) и нижние 4 вкладыши коренных подшипников не взаимозаменяемы. В верхнем вкладыше имеется отверстие для подвода масла и канавка для его распределения. Оба вкладыша 4 нижней головки шатуна взаимозаменяемы. От проворачивания и бокового смещения вкладыши фиксируются выступами (усами), входящими в пазы, предусмотренные в постелях блока, крышках подшипников и в постелях шатуна. Вкладыши имеют конструктивные отличия, направленные на повышение их работоспособности при форсировке двигателя турбонаддувом, при этом изменена маркировка вкладышей на 7405.1004058 (шатунные), 7405.1005170 и 7405.1005171 (коренные). Поэтому при проведении ремонтного обслуживания не рекомендуется замена вкладышей на серийные с маркировкой 740.100. ., так как при этом произойдет существенное сокращение ресурса двигателя.

Крышки коренных подшипников (рис.4) изготовлены из высокопрочного чугуна марки ВЧ50. Крепление крышек осуществляется с помощью вертикальных и горизонтальных стяжных болтов 3, 4, 5, которые затягиваются по определенной схеме регламентированным моментом.

Рис.4 Установка крышек подшипников коленчатого вала.

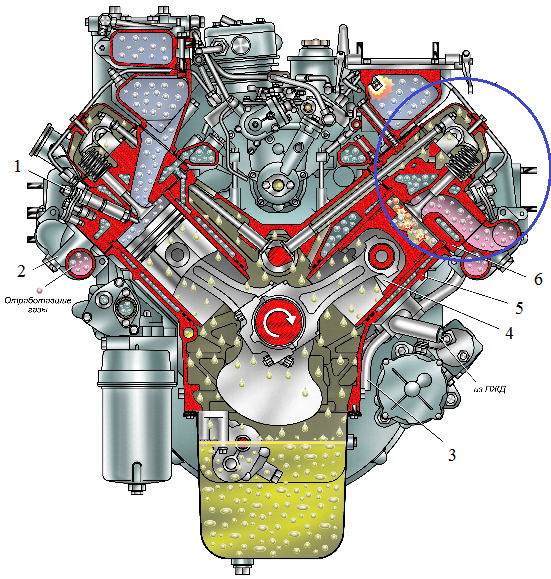

Общее устройство и техническая характеристика двигателя КамАЗа 740.10

На автомобилях КамАЗ устанавливаются восьмицилиндровые,
V-образные, четырехтактные дизели модели 740 с жидкостным охлаждением.

Блок-картер двигателя отлит из чугуна и снизу закрыт
штампованным поддоном. В расточках блоков установлены гильзы цилиндров
«мокрого» типа. Сверху гильзы закрыты индивидуальными головками.
Механизм газораспределения верхнеклапанный. В нижней части развала блока
установлен распределительный вал. Под ним в коренных опорах — коленчатый вал.

В передней части блока с коленчатым валом установлена
гидромуфта привода вентилятора. С правой стороны блока крепятся центробежный
фильтр очистки масла, масляный фильтр, маслозаливная горловина и щуп для
контроля уровня масла в поддоне. С левой стороны нижней части блока установлен
электростартер .

С наружной стороны боковых поверхностей головок цилиндров крепятся
выпускные трубопроводы, с внутренней стороны — впускные трубопроводы и
водоотводящие трубы. Сверху к впускным трубопроводам крепится фильтр тонкой
очистки топлива. На передних концах водоотводящих труб установлены термостаты
системы охлаждения двигателя.

В развале блок-картера размещены топливный насос высокого
давления, компрессор и насос гидроусилителя рулевого управления.

Указанные конструктивные решения, а также применение
автоматической гидромуфты в приводе вентилятора и двух термостатов в системе
охлаждения, эффективная очистка масла, топлива и воздуха обеспечивают высокую
долговечность деталей и узлов двигателя.

Основные параметры двигателя модели 740.10 приведены в
технической характеристике (табл.1)

Таблица 1.

Техническая характеристика

Модель двигателя	740.10
Тип двигателя	С воспламенением от сжатия
Число тактов	Четыре
Число цилиндров	Восемь
Расположение цилиндров	V-образное
Угол развала	90°
Порядок работы цилиндров	1-5-4-2-6-3-7-8
Диаметр цилиндра и ход поршня, мм	120×120
Рабочий объем, л	10,85
Номинальная мощность брутто, кВт (л. с)	176(240)
Максимальный крутящий момент брутто.Н. м (кгс. м)	833(85)
Частота вращения коленчатого вала, мин:
— номинальная — при максимальном крутящем моменте — на холостом ходу, не более: минимальная максимальная	2200 1200-1600 600±50 2930
Модель ТНВД	337-40
Модель форсунки	273-30
Давление начала подъема иглы форсунки, МПа (кгс/см): — в эксплуатации, не менее — новой (заводской регулировки)	19,61 (200) 21,37-22,36(218-228)

Высокая литровая мощность и низкий удельный расход топлива
достигнуты форсированием двигателя по частоте вращения, применением совершенного
смесеобразования, высокой степени сжатия и использованием тороидальной камеры
сгорания.

Трудоемкость технического обслуживания двигателя в процессе
эксплуатации значительно снижена благодаря применению закрытой системы
охлаждения с всесезонной специальной охлаждающей жидкостью, высококачественных
моторных масел двухступенчатого воздухоочистителя сухого типа, эффективных
топливных и масляных фильтров.

Высокие пусковые качества двигателя при низких температурах
обеспечены применением аккумуляторных батарей повышенной емкости, мощного
стартера, маловязкого моторного масла и системы предпускового разогрева
двигателя.

Двигатель состоит из кривошипно-шатунного механизма и
механизма газораспределения и систем смазки, охлаждения, разогрева, питания
топливом, питания воздухом и выпуска отработавших газов.

Размеры и другие характеристики

Параметры и технические показатели коленчатого вала КамАЗ:

радиус кривошипа — 4,6 см;
радиус крайних противовесов — 8,5 см;
радиус средних противовесов — 8,2 см;
диаметр коренной шейки — 6,4 см;
диаметр шатунной шейки — 5,8 см;
диаметр фланца коленвала — 12,2 см;
ширина шатунной шейки — 3,6 см;
ширина коренной шейки — 4 см;
количество противовесов — 4;
защитные фаски — есть;
ход поршневой части — 13 см;
диаметр цилиндрических элементов — 12 см;
материал корпуса — чугун или стальной сплав;
максимальный крутящий момент — 2200 оборотов в минуту;
ремонтные размеры — 0,5*0,2 м;
допустимый дисбаланс — не более 35 г/см;
весь механизм вместе с противовесами весит 76 кг.

Сколько стоит

Средняя цена на коленвал — 35 000 руб.

Цены коленвалов на рынке имеют сильный разброс:

средняя цена нового коленвала составляет 35000 рублей;
бу коленвал стоит в среднем 20000 рублей (цена зависит от состояния запчасти);
китайский коленвал стоит 15000-30000 рублей (в зависимости от качества сборки).

Не рекомендуется покупать запчасти китайской сборки, так как их установка может привести к поломке автомобиля.

Внимание! В Москве участились случаи продажи китайских запчастей под видом оригинальных. Будьте внимательны при покупке, сверяйте все технические характеристики изделия

Ремонтные работы

Неисправности коленчатого вала КамАЗ и способы их устранения:

Повреждение коренных или шатунных шеек, деформация посадочных мест. В этом случае рекомендуется отшлифовать детали под ремонтный размер, нанести покрытие электродуговой наплавкой, приварить электроконтактную ленту.
Износилась резьба на маслосъемном кольце. Необходимо углубить резьбу при помощи резца и отшлифовать шейку.
Дефект шпонки, посадочного места и шарикоподшипника. В этом случае следует выполнить фрезерование под увеличенные параметры шпонок, сделать наплавку с последующей фрезеровкой шпонки, запрессовать втулки.
Повреждение отверстий, предназначенных для крепежных штифтов маховика. Нужно сделать развертывание деталей под ремонтный размер.

Как снять подшипник

Чтобы с коленчатого вала снять подшипник, необходимо:

Снять все узлы транспортного средства, которые мешают получить доступ к коленвалу.
Убрать блок силового агрегата на стенд, который используется для ремонта двигателя.
Снять маховик. Для комфортной работы на венец маховика рекомендуется установить фиксирующее устройство. Перед снятием положение механизма относительно блока мотора отмечают, а также делают маркировку, в какой последовательности были установлены крепежные болты.
Убрать поддон картера и насос для масляной жидкости.
Крышки подшипников и сами шатуны демонтировать. Их нужно снимать вместе с поршнями.
Снять коленвал.
Очистить посадочные поверхности.
Снять подшипник.

Как отбалансировать

Порядок действий при балансировке:

Выставить станок в горизонтальное положение.
Установить на станок коленчатый вал. Если есть дисбаланс и вал начинает проворачиваться по уголку, такой перевес нужно ликвидировать.
При помощи небольших магнитов определить точный вес металла, который нужно срезать. Для этого магниты необходимо прикрепить на легкую сторону маховика. Их цепляют до тех пор, пока коленчатый вал не будет лежать неподвижно, без перевеса. Вес магнитов — это вес металла, который следует срезать для балансировки.
Убрать с маховика стружку.
Срезать лишний металл, высверливая небольшие отверстия на корпусе маховика.
Вернуть коленвал обратно на транспортное средство.

Виды дефектов постелей коленвала

На коленчатом вале часто встречается дефект цилиндрических поверхностей (элипсность) – для обнаружения дефекта следует измерять форму поперечного сечения и сравнить с номинальными размерами. При замерах обнаруживается, что в направлении, совпадающем с направлением перемещения поршней, происходит увеличение диаметров всех отверстий в сравнении с номинальным значением. Деформации подвергаются коренные крышки.

Износ постелей коленчатого вала мы рассматриваем на примере двигателя с чугунным блоком. У двигателей с блоками цилиндров из других более легких сплавов после аналогичного пробега в 300 тысяч километров наблюдается другая картина. В таком случае обычно отверстия постелей увеличиваются в размерах, что приводит к их эллипсности. Для определения отклонений мы делаем замеры в плоскости разъема опоры и такие же замеры перпендикулярно ей, после чего получаем разность диаметров, которая равна до 0,05 мм.

Причиной эллипсности постелей коленвала может быть нарушение нормальной смазки коренных подшипников. Нарушение смазки приводит к повышению температуры в месте контакта шейки коленвала и вкладыша, в последствие нагревается и постель коленвала. Вследствие ослабления элементов опор вала (болтов, крышек), наблюдается нарушение геометрии отверстия.

Повышение температуры сопровождается расплавлением антфрикционного слоя, что может привести к прихвату вкладыша. Прихват вкладыша (проворачивание вкладыша) вызывает сильный износ опорных поверхностей. Как следствие одна из опор, с худшими условиями смазки, получает сильные повреждения.

Установочные размеры вкладышей

Вкладыши коренных подшипников КАМАЗ

1	7405-1000102 Ном	Ф внутр 95,00 Ф нар = 100,00
2	7405-1000102 Р01 (-0,25)	Ф внутр 94,75 Ф нар = 100,00
3	7405-1000102 Р1 (-0,50)	Ф внутр 94,50 Ф нар = 100,00
4	7405-1000102 Р02( -0,75)	Ф внутр 94,25 Ф нар = 100,00
5	7405-1000102 Р2 (-1,00)	Ф внутр 94,00 Ф нар = 100,00
6	7405-1000102 Р3	Ф внутр 95,00 Ф нар = 100,50
7	7405-1000102 Р4 (-0,50)	Ф внутр 94,50 Ф нар = 100,50
8	7405-1000102 Р5 (-1,00)	Ф внутр 94,00 Ф нар = 100,50
9	7405-1000102 Р6 (-1,50)	Ф внутр 93,50 Ф нар = 100,00
10	7405-1000102 Р7 (-2,00)	Ф внутр 93,00 Ф нар = 100,00
11	7405-1000104 Ном	Ф внутр 80,00 Ф нар = 85,00
12	7405-1000104 Р01 (-0,25)	Ф внутр 79,75 Ф нар = 85,00
13	7405-1000104 Р1 (-0,50)	Ф внутр 79,50 Ф нар = 85,00
14	7405-1000104 Р02 (-0,75)	Ф внутр 79,25 Ф нар= 85,00
15	7405-1000104 Р2 (-1,00)	Ф внутр 79,00 Ф нар = 85,00
16	7405-1000104 Р3	Ф внутр 80,00 Ф нар = 85,50
17	7405-1000104 Р4 (-0,50)	Ф внутр 79,50 Ф нар = 85,50
18	7405-1000104 Р5 (-1,00)	Ф внутр 79,00 Ф нар = 85,50
19	7405-1000104 Р6 (-1,50)	Ф внутр 78,50 Ф нар = 85,00
20	7405-1000104 Р7 (-2,00)	Ф внутр 78,00 Ф нар = 85,00

Вкладыши коренных подшипников ЯМЗ

1	236-1000102 Ном	Ф внутр 110,00 Ф нар = 116,00
2	236-1000102 Р1 (-0,25)	Ф внутр 109,75 Ф нар = 116,00
3	236-1000102 Р2 (-0,50)	Ф внутр 109,50 Ф нар = 116,00
4	236-1000102 Р3 (-1,25)	Ф внутр 109,25 Ф нар = 116,00
5	236-1000102 Р4 (-1,50)	Ф внутр 109,00 Ф нар = 116,00
6	236-1000102 Р5 (-1,75)	Ф внутр 108,75 Ф нар = 116,00
7	236-1000102 Р6 (-2,00)	Ф внутр 108,50 Ф нар = 116,00

Вкладыши 238-1000102 всех размеров соответствуют установочным размерам для 236-1000102

Вкладыши 238-1000104 всех размеров соответствуют установочным размерам для 236-1000104

Вкладыши 240-1000104 всех размеров соответствуют установочным размерам для 240-1000104

1	236-1000104 Ном	Ф внутр 88,00 Ф нар = 93,00
2	236-1000104 Р1 (-0,25)	Ф внутр 87,75Ф нар = 93,00
3	236-1000104 Р2 (-0,50)	Ф внутр 87,50 Ф нар = 93,00
4	236-1000104 Р3 (-1,25)	Ф внутр 87,25 Ф нар = 93,00
5	236-1000104 Р4 (-1,50)	Ф внутр 87,00 Ф нар = 93,00
6	236-1000104 Р5 (-1,75)	Ф внутр 86,75 Ф нар = 93,00
7	236-1000104 Р6 (-2,00)	Ф внутр 86,50 Ф нар = 93,00
8	245-1005100 Коренные	Ф внутр 75,20 Ф нар = 81,00
9	245-1004140 Шатунные

1	840-1000102 Ном	Ф внутр 117,00 Ф нар = 125,00
2	840-1000102 Р1 (-0,05)	Ф внутр 116,95 Ф нар = 125,00
3	840-1000102 Р2 (-0,25)	Ф внутр 116,75 Ф нар = 125,00
4	840-1000102 Р3 (-0,50)	Ф внутр 116,50 Ф нар = 125,00
5	840-1000104 Ном	Ф внутр 90,00 Ф нар = 95,00
6	840-1000104 Р1 (-0,05)	Ф внутр 89,95 Ф нар = 95,00
7	840-1000104 Р2 (-0,25)	Ф внутр 89,75 Ф нар = 95,00
8	840-1000104 Р3 (-0,50)	Ф внутр 89,50 Ф нар = 95,00

как поставить полукольца коленвала

Особенности

Подвод масла осуществляется через специальные отверстия, предусмотренные в коренных шейках. Чтобы уравновесить инерционные воздействия и снизить вибрацию, установили шесть противовесов, изготовленных методом штамповки, как и щеки. Также предусмотрено два добавочных противовеса, которые напрессованы на валу. В расточенном гнезде хвостовика находится запрессованный шариковый подшипник коленвала КамАЗ 740. Угловое размещение деталей относительно коленчатого вала регулируется шпонками.

Равномерное чередование рабочих моментов коленвала КамАЗ 740 обеспечивается за счет расположения шатунных шеек под прямым углом. К каждому элементу подсоединена пара шатунов: для правого и левого цилиндрового ряда.

Противовес передний.
Задний аналог.
Приводная шестеренка.
Зубчатый элемент привода ГРМ.
Шпонка.
Шпонка.
Штифт.
Жиклер.
Разгрузочные гнезда.
Гнезда для подвода масла.
Отверстия для маслопровода к шатунным шейкам.

Гаситель вращательных моментов

Вам будет интересно:Грузоподъемность ЗИЛ-130: технические характеристики, эксплуатация и ремонт

Коленвал двигателя КамАЗ 740″ оборудуется гасителем вращательных колебаний, который фиксируется восемью болтами на фронтальном носке блока. Деталь включает в себя корпус, который закрыт крышкой. Он с запасом хода монтируется в маховике. Герметичность соединений достигается при помощи сварочных швов по стыкам основы и крышки.

Между остовом и маховиком работает силиконовый состав повышенной вязкости. Жидкость заправляется дозировано перед фиксацией крышки. По центрам гаситель регулируется посредством шайбы, приваренной к основе. Нивелирование вращательных моментов происходит при помощи торможения остова гасителя. Данная энергия выделяется как тепловой поток. Стоит отметить, что при ремонте узла воспрещается нарушать целостность корпуса и крышки. Блок с деформациями для дальнейшего использования становится непригодным.

Коленвал КаМАЗ 740, Характеристики коленчатого вала КаМАЗ 740 и ремонтные размеры.

Коленчатый вал КаМАЗ 740 изготавливается из высокоуглеродистой стали методом горячей штамповки а также упрочняется с помощью азотирования или же закалкой токами высокой частоты (ТВЧ). Закалке подвергаются шатунные и коренные шейки. Коленвал КаМАЗ 740 имеет четыре шатунных шейки и пять коренных опор, которые связывают щоки. Шатунные шейки вала изготовлены так, что имеют внутри полости, которые закрываются заглушками. Полости рассчитаны на дополнительную очистку масла посредством центробежных сил.

Для уравновешивания центробежных сил на так называемом носке (переднем конце коленвала) и хвостовике (заднем конце коленвала) установлены противовесы которые на щеках они выполнены вцелую с валом, а на носик напрессовываются в момент сборки и зафиксированы с помощью сегментной шпонки.

На переднем конце коленчатого вала закреплена шестерня привода насоса масляного, она является ведущей, а на хвостовике (заднем конце) — шестерня с маслоотражателем распределительная. В передней части (носика) коленчатого вала выполнены отверстия используемые для установки полумуфты. В передней части хвостовика — два отверстия предназначенные для запрессовки штифтов фиксирующих маховик, осевое отверстие для опорного подшипника первичного вала коробки передач и резьбовые отверстия для болтов крепления маховика.

Возможность осевых смещений исключается фиксацией вала с помощью четырех упорных сталеалюминиевых полуколец, которые устанавливаются в выточки блока-картера двигателя и крышки коренной опоре. На задней части (на хвостовике), коленчатый вал уплотнен сальником запрессованным в картер маховика.

Роль шатунных и коренных подшипников выполняют вкладыш которые устанавливаются в так называемые – постели. Вкладыши как коренные так и шатунные изготавливаются из стальной ленты, которая покрыта слоем свинцовистой бронзы. В коренных вкладышах верхние и нижние части не являются взаимозаменяемыми, так как на верхних расположены отверстия подводящие масло и канавки его распределяющие. А вот половинки шатунных вкладышей взаимозаменяемы.

В процессе работы двигателя происходит изнашивание шеек коленчатого вала КаМАЗ, и его разрешается шлифовать четыре раза, а вкладыши существуют выпускаются в семи ремонтных размерах.

Но еще одной особенностью коленвала КаМАЗ есть то, что блок и шатуны тоже можно растачивать в размер.

Ремонтные размеры шеек коленчатого вала и постелей под вкладыши

Шатунный подшипник	Коренной подшипник
диаметр, мм	маркировка вкладыша	диаметр, мм	маркировка вкладыша верхнего (нижнего)
шейки коленчатого вала	постели шатуна	шейки коленчатого вала	постели блока
79,50-0,013	85,0+0,01	740.1004058 Р1 79,50—85,0	94,5-0,015	100,0+0,021	740.1005170 (740.1005171) Р1 94,50—100,0
79.00-0,013	85,0-0,01	740.1004058 Р2 79,00	94,0-0,015	100,0 -0,21	740.1005170 (740.1005171) Р2 94,00—100,0

80,00-0,013	85,5+0,01	740.1004058 РЗ 80,00—85,00	95,O-0,015	100,5+0,021	740.1005170 (740.1005171) РЗ 95,00—100,5
79,50-0,013	85,5+0,01	740.1004058 Р4 79,50—85,5	94,50-0,015	100,5+0,021	740.1005170 (740.1005171) Р4 94,50—100,5
79,00-0,013	85,5+0,01	740.1004058 Р5 79,00—85,0	94,0-0,015	100,5+0,021	740.1005170 (740.1005171) Р5 94,00—100,5
78,5О-0,013	85,0+0,01	740.1004058 Р6 78,50—85,00	93,50-0,015	100,0+0,021	740.1005170 (740.1005171) Р6 93,50—100,0
78,00-0,013	85,0+0,01	740.1004058 Р7 78,00—85,0	93,O-0,015	100,0+0,021	740.1005170 (740.1005171) Р7 93,00—100,0

Клейма ремонтного размера и диаметров шеек коленчатого вала и постелей в блоке или шатуне наносятся на тыльную сторону вкладыша недалеко от плоскости разъема.

Маховик (рис.2 ) необходим для накопления кинетическойэнергии в течение рабочего хода и вращения коленчатого вала во время вспомогательных тактов, а также для вывода поршня из мертвых точек и уменьшения неравномерности вращения вала.

Маховик отлит из специального серого чугуна. Он закреплен на заднем торце коленчатого вала восемью болтами 3 из легированной стали. Точная фиксация маховика на коленчатом валу достигается с помощью двух установочных штифтов, запрессованных в торец коленчатого вала. На обработанную цилиндрическую поверхность маховика напрессован зубчатый венец 1, предназначенный для соединения с шестерней вала стартера при пуске двигателя. На заднем торце маховика устанавливается сцепление. Для регулирования двигателя на маховике имеются паз под фиксатор 2 маховика и 12 отверстий для проворачивания коленчатого вала ломиком.
