Основные виды мкпп, их особенности, фото

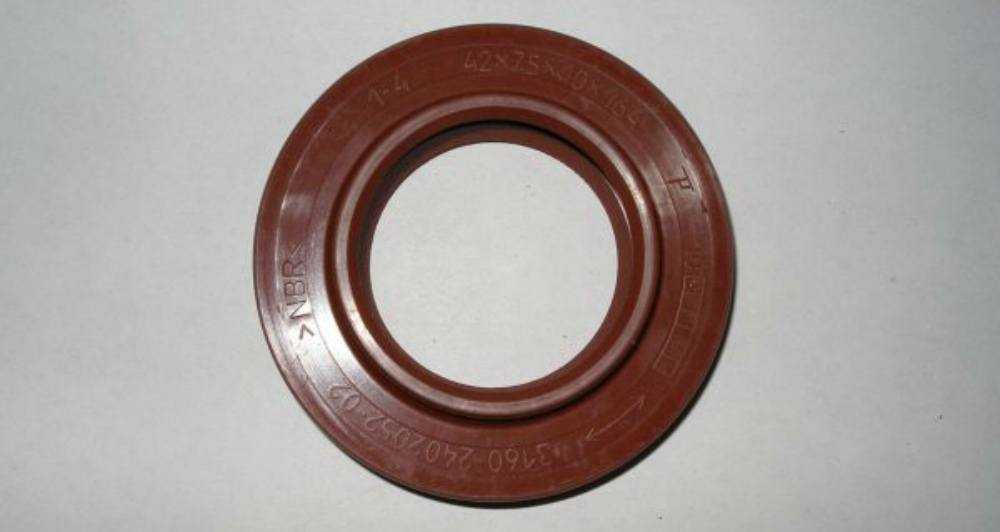

Сальники КПП и их замена

Сальники в любом механизме, где они есть, исполняют роль прокладок. В данном случае они предназначены для герметизации отверстий, откуда выходят первичный и вторичный валы. Ранее сальники отливались из резины.

В настоящее время из современных композитных материалов, более устойчивых к смене температурного режима и агрессивной среде.

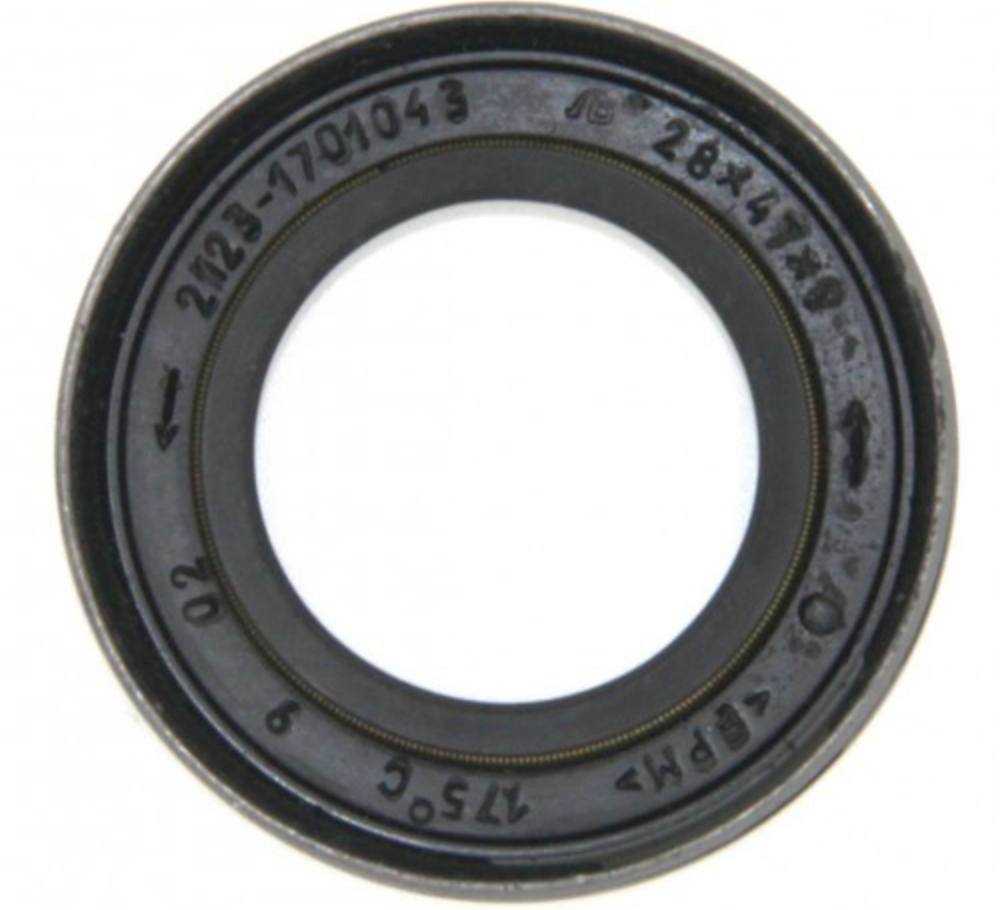

Сальник первичного вала

Сальник, который устанавливается на первичный вал, имеет размеры:

• внешний диаметр – 47 мм;
• внутренний диаметр – 28 мм;
• ширина – 8 мм;
• вес – 20 грамм.

Установлен он в отверстии выхода вала в кожухе сцепления и служит для предотвращения протекания смазывающей жидкости через вал.

Сложности в замене сальника нет, но коробку передач снять придется.

Очередность выполнения работ по смене сальника следующая:

С КПП снять кожух сцепления.
Снять выжимной подшипник и вилку муфты сцепления.

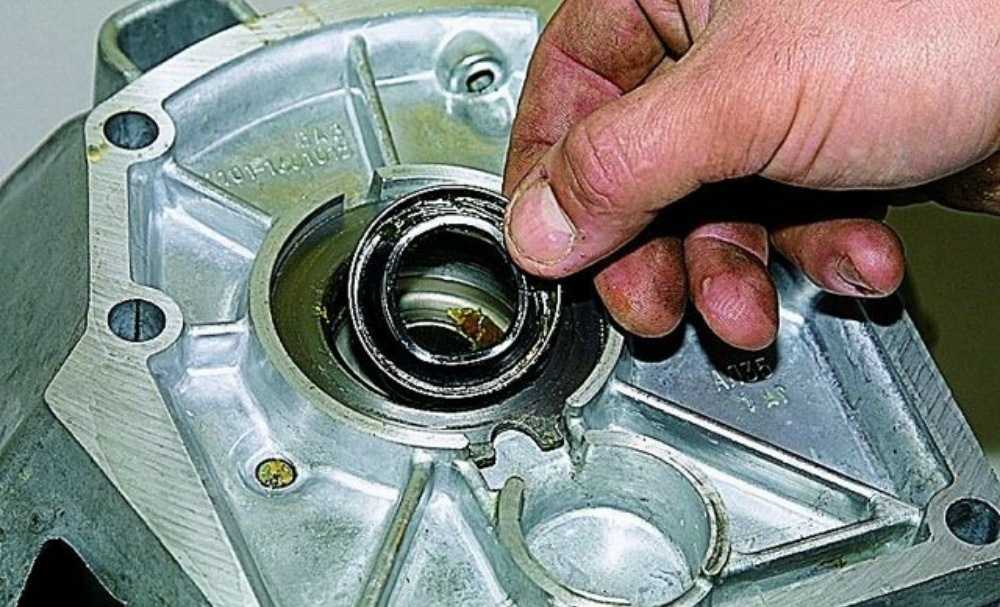

Вынуть отработавший сальник, подцепив его отверткой или ножом.
То место, где находился сальник, хорошо вычистить и протереть насухо.
Установить новый сальник на штатное место.
Поставить на место все детали, которые сняли с коробки в обратном порядке.

Сальник вторичного вала

Сальник, который устанавливается на вторичный вал больше и имеет размеры:

внешний диаметр – 56 мм;
внутренний диаметр – 32 мм;
ширина – 10 мм;
вес – 10 грамм.

Установлен он на выходе вторичного вала сзади коробки.

Очередность выполнения работ по смене сальника следующая.

Открутить гайку крепления фланца, предварительно его зафиксировав.
Снять с вала центрирующее металлическое кольцо.
Снять фланец и шайбу, применяя съемник.
Вытащить старый сальник, применяя инструмент.
Зачистить и вымыть место посадки сальника.
Установить новый сальник.

История развития МКП, от Ford T до Bugatti Veyron

Со времен появления первого автомобиля и по наши дни конструкторы используют следующие типы МКП:

2-х ступенчатая планетарная коробка стояла на знаменитом Ford T, чей выпуск начался в 1908 году.
3-х ступенчатая МКП появилась в 1920 году. Просуществовала до конца 60-х годов двадцатого века. Встречается на раритетных автомобилях, находящихся в частных коллекциях.
Четырехступенчатая МКП появилась на свет всего на три года позже трехступенчатой. Но из за отсутствия синхронизаторов плохо выдерживала ударные нагрузки при использовании неопытным водителем. Большинство производителей устанавливали на свои автомобили трехступенчатую МКП, четырехступенчатая считалась спортивной опцией.
Пятиступенчатая коробка передач появилась в 70-х годах прошлого столетия, а уже через десять лет ей оснащалось подавляющее большинство легковых автомобилей.
6-ти, 7-ми, 8-ми ступенчатые коробки разрабатывались с 2000 года, и на данный момент устанавливаются на автомобили Элит класса. К примеру, 5-ти ступенчатая коробка, оснащенная двумя дополнительными передачами Overdrive, стоит на BMW M5.

Достоинства и недостатки

Механическая коробка
является не единственным, но самым распространенным типом КПП.
У нее есть как очевидные достоинства, так и явные недостатки, которых все же гораздо меньше.

Ремонт коробки передач достаточно сложная процедура и доверить её стоит лишь специалисту.

Так, преимуществами МКПП можно назвать:

минимальную стоимость и массу;
хорошую динамику разгона;
простоту и понятность конструкции;
надежность;
дешевизну в обслуживании.

Механическая ступенчатая коробка передач
жестко подключает силовой агрегат к ведущей паре,
что позволяет достичь максимальной эффективности езды на гололедице и в условиях бездорожья.
Кроме того, механическая коробка передач может полностью разъединяться с двигателем,
что позволяет запускать автомобиль с применением внешнего усилия (буксирование, толкание) без ограничений.

Но есть у данной системы и определенные недостатки, среди которых:

необходимость постоянно переключать передачи, что утомляет при продолжительном нахождении за рулем;
продолжительная выработка навыков правильного переключения передач;
только ступенчатое изменение передаточных чисел;
относительно невысокий ресурс сцепления.

По этим причинам сегодня коробка механика
является основной,
но не единственной востребованной системой переключения скоростей.

устройство редуктора ваз

5. передаточное число главных передач редукторов ваз

В редуктор заднего моста автомобилей ВАЗ заднеприводной компоновки можно установить любую не зависимо от модели автомобиля. Исключение составляют лишь полноприводные модели ВАЗов («Нива» и её модификации). В отношении последних справедливо правило: при ремонте редуктора (переднего или заднего в отдельности), необходимо обеспечить совпадение передаточных чисел у главных передач обоих редукторов. Несоблюдение данного правила неминуемо приведет к поломке зубьев шестерен главной передачи у одного или обоих редукторов сразу же после начала движения.

В настоящее время в продажу поступают главные пары со следующими передаточными числами: 3,9; 4,1; 4,3. Чем больше передаточное число главной пары, тем, соответственно , больше мощность редуктора. Напротив, чем меньше передаточное число главной пары, тем редуктор является наиболее скоростным. Самыми лучшими мощностными характеристиками обладал редуктор автомобиля ВАЗ 2102, но вместе с уходом данной модели с конвейера канула в лету и главная пара с передаточным числом 4,44.

Если Вы только готовитесь к ремонту редуктора и перед Вами встала задача приобретения главной пары, но Вы не знаете, какая именно главная пара и с каким передаточным числом установлена в редукторе Вашего автомобиля, можно воспользоваться получением необходимых при покупке данных следующим способом (нижеописанную операцию лучше производить с помощником):

Вывешиваем одно заднее колесо автомобиля и устанавливаем его (автомобиль) на надежные подставки. Устанавливаем рычаг переключения передач в нейтральное положение и полностью отпускаем ручной тормоз, обеспечив, тем самым, свободное вращение колеса.

Вращаем поднятое колесо, считая при этом его обороты и обороты карданного вала. Для получения наиболее точных данных необходимо сделать 10 оборотов колеса.

Подсчитав обороты колеса и карданного вала, используя приведенную ниже таблицу, определяем передаточное число редуктора и, соответственно, модель главной пары. Если при ремонте в редуктор будет установлена не родная главная пара, с иным передаточным числом, то при движении изменятся показания спидометра (скорость и пройденный автомобилем путь).

главная пара	кол-во зубьев на шестернях	число оборотов карданного вала на 10 оборотов колеса	передаточное число
на ведомой	на ведущей
2102	40	9	22,2	4,44
2101	43	10	21,5	4,3
2103	41	10	20,5	4,1
2106	43	11	19,5	3,9

И последнее, что хотелось особо отметить завершая главу о главных передачах: гипоидное зацепление обладает большим продольным скольжением, что значительно ухудшает условия смазки при работе редуктора. Эти обстоятельства, в свою очередь, выдвигают соответственные требования к прочности создаваемой масляной пленки, а значит и более серьезному подходу при выборе той или иной марки трансмиссионного масла для заливки в редуктор. В настоящее время шестерни главных передач при их изготовлении подвергаются специальной химической обработке — фосфатированию. Это позволяет применять для эксплуатации менее вязкое масло, избежав при этом заедания, а, возможно и сваривания зубьев шестерен. Это особенно актуально в самый опасный период, когда происходит их взаимная притирка и приработка.

При массе своих достоинств гипоидные передачи (главные пары) требуют к себе особого внимания в отношении нагрева. Нормальная рабочая температура главной пары колеблется при работе редуктора в диапазоне 90-95 градусов. Разумеется, приведенный температурный диапазон характерен для среднестатистических режимов движения. При длительной поездке и, особенно, в жаркую погоду температура главной паредачи может существенно преодолеть барьер в 100 градусов.

Исходя из вышесказанного следует следующее правило: после проведения ремонта редуктора ВАЗ необходимо обязательно проследить за нагревом агрегата. Для этого, проехав со скоростью 60-70 км/ч в течение 20-30 мин. следует проверить нагрев редуктора в зоне горловины его картера, который, в свою очередь, не должен превышать 90-95 градусов. Нагрев редуктора проверяется как нагрев утюга: попавшая в зону проверки вода не должна кипеть.

Замена масла в коробке передач

Масло из коробки передач сливаем сразу после поездки, пока оно не остыло

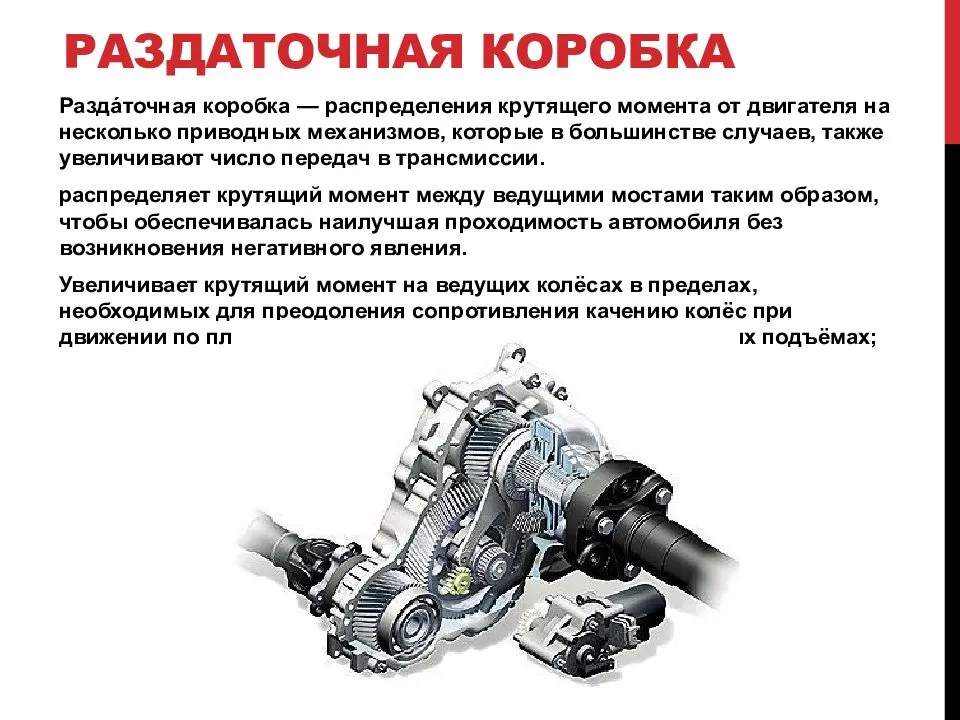

Рекомендуем совместить эту операцию с заменой масла в раздаточной коробке

Устанавливаем автомобиль на смотровую канаву или подъемник

С помощью шестигранника на 12 откручиваем пробку сливного отверстия, подставив емкость не меньше двух литров, и сливаем масло

Если отработавшее масло темного цвета* или в нем заметны частицы металла, промываем коробку передач, для чего заворачиваем пробку, очистив ее магнит от стальной стружки

Масло может иметь темный цвет не только в результате изнашивания деталей, но и изначально, например, при добавках дисульфида молибдена или графита

Шестигранником на 12 откручиваем пробку заливного отверстия

Масляным шприцем заливаем в коробку примерно один литр смеси трансмиссионного или моторного масла (70–80 %) с керосином или дизельным топливом (20–30 %) и заворачиваем пробку заливного отверстия

Включив первую передачу, пускаем двигатель на 2–3 мин

Полностью сливаем промывочное масло (продолжительность слива не менее 5 мин).

Очищаем еще раз пробку сливного отверстия и заворачиваем ее.

Масляным шприцем заполняем коробку передач свежим трансмиссионным маслом в объеме 1 л (1,3 л для пятиступенчатой коробки)

Заворачиваем пробку заливного отверстия.

В процессе эксплуатации возможно забрасывание части масла из коробки передач в раздаточную коробку через подшипник вторичного вала

При этом уровень масла в коробке передач может понизиться (до 8 мм) относительно нижней кромки заливного отверстия

Доливать масло в этом случае не обязательно

Шум в коробке передач, стуки

— Ослабление крепления коробки передач к картерам сцепления и раздаточной коробки

Подтянуть ослабленные соединения

— Износ зубьев шестерен и подшипников

Заменить детали

— Масло слишком жидкое или занижен его уровень

Заменить масло или долить до уровня

— Износ или разрушение деталей

Коробку передач разобрать и устранить неисправность

Затруднено переключение передач

— Сцепление не полностью выключается («ведет»), в результате чего синхронизатор блокирует включение передачи

Отрегулировать сцепление и его привод выключения

— Износ деталей синхронизатора или выход шарика из гнезда

Заменить изношенные детали

— Изгиб вилок и других деталей механизма переключения

Выправить деформированные детали или заменить их

Самовыключение передачи при движении автомобиля

— Ослабление посадки по центрирующим поверхностям в результате износа или смятия деталей

Заменить детали. Ступицу синхронизатора подобрать с муфтой

— Износ подшипников

Заменить подшипники

— Перекос деталей из-за деформации вилок переключения

Выправить вилки или заменить новыми

— Износ зубчатых венцов и муфт синхронизаторов

Заменить изношенные детали

— Осевой зазор валов и шестерен от износов или ослабления крепежных деталей

Подтянуть крепежные детали, изношенные — заменить

Утечка масла

— Повышенный уровень масла в коробке передач

Установить требуемый уровень масла

— Вспенивание масла из-за низкого качества или попадания в него воды

Заменить масло

— Ослабление затяжки пробок картера

Подтянуть пробки

— Ослабление затяжки деталей, имеющих уплотнительные прокладки, или повреждение этих прокладок (боковая крышка, опора рычага переключения, разъем соединения с раздаточной коробкой, передняя крышка ведущего вала, крышка промежуточного вала)

Если подтяжка креплений не устранит течи, заменить прокладку, нанеся на нее тонкий слой герметика

— Трещины в картере или в крышках

Заменить поврежденные детали

— Выпадение заглушек отверстий штоков

Установить новые заглушки и расчеканить

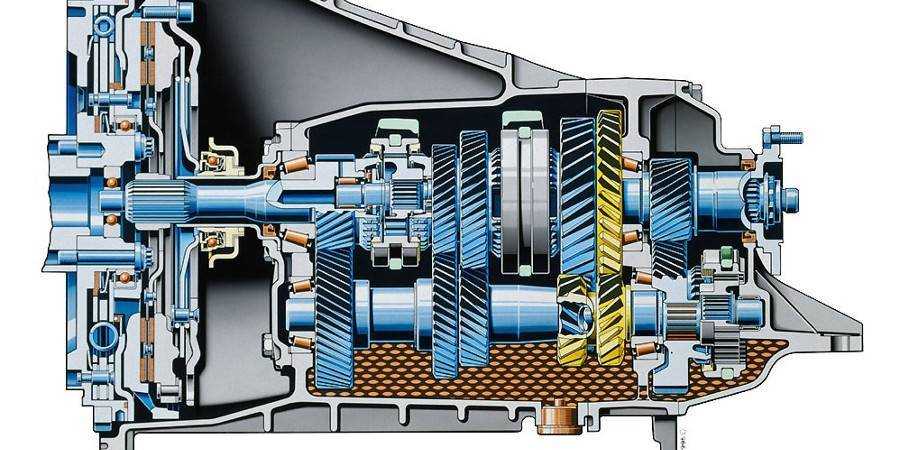

Трёхвальная МКПП

Главная ее особенность – число валов. В конструкции используется три вала. Это:

Ведущий (он же первичный).
Ведомый (иное название – вторичный).
Промежуточный.

Первичный соединен с узлом сцепления. Энергия от него передается на промежуточный посредством определенной шестерни. Ведущий и промежуточный вал всегда находятся в зацеплении. Промежуточный находится параллельно относительно первичного. Ведомый установлен на одной оси с первичным. В устройстве КПП имеется упорный подшипник. Элемент установлен на ведущем валу, в который входит вторичный. Шестерни первичного при этом могут свободно вращаться, поскольку они не закреплены жестко. Шестерни вторичного вала МКПП взаимодействуют с шестернями промежуточного постоянно. Это значит, что на «нейтралке» вращательный момент от первичного вала идет на промежуточный, а затем на шестерни вторичного. Но автомобиль не совершает движения, так как шестерни КПП не закреплены и вращаются свободно.

На трёхвальной МКПП синхронизаторы расположены на валу и не вращаются. Но они могут перемещаться в осевом направлении благодаря шлицевому соединению. Чем еще особенный данный тип МКПП? Узел переключения скоростей находится на корпусе КПП. Он состоит из:

Рычага.
Нескольких штоков с вилками.

Дополнительно данный узел оснащается блокирующим устройством, которое защищает от включения нескольких скоростей сразу.

Управление вилкой КПП может осуществляться дистанционно. Такая конструкция используется, когда нет возможности установить рычаг напрямую в коробку. В этом случае конструкция предполагает наличие шарнирных тросов или кулисы. Данный вариант часто используется на автобусах и грузовиках.

Как работает трёхвальная МКПП:

Когда рычаг КПП находится в «нейтрали», вращательный момент не передается от ДВС на колеса. Когда водитель меняет положение рычага КПП, вилка двигает синхронизатор.
Муфта выравнивает обороты ведомого вала коробки и шестерни, а далее входит в зацепление.
Шестерня вторичного вала МКПП блокируется.
Трансмиссия передает вращательный момент на колеса с определенным передаточным числом.

Переключения осуществляются менее, чем за полсекунды. Каждая ступень работает в определенном диапазоне скорости движения авто.

https://youtube.com/watch?v=Bb7leiitIo4

Основное назначение МКПП

Коробка передач изменяет передаточное число трансмиссии, исходя из требуемого скоростного режима авто. Механическая коробка передач представлен в виде многоступенчатого закрытого редуктора. Ступени переключаются ручным способом. Устройство позволяет передвигаться транспортному средству вперед, задним ходом, включает нейтральный режим. В механической коробке, шестерни с косыми зубьями поочередно входят во взаимное зацепление, согласно выбранной передачи.

Основное назначение МКПП:

преобразовать
распределить;
довести до колес момент вращения мотора.

При этом коробка передач изменяет тяговые, скоростные характеристики, в соответствии с различными условиями движения автомобиля. С помощью механической коробки передач имеется возможность прерывать поток мощности от силового агрегата к ведущим колесам. При этом рычаг переключения скоростей переводится в нейтральное положение, двигатель работает в режиме холостого хода.

Трехвальная МКПП

Главные поломки МКП и их начальные признаки

МКПП отличаются высоким уровнем надёжности, но некорректное функционирование, ошибочный подбор трансмиссионной жидкости, применение при ремонтных работах не уникальных деталей приводят к возникновению неисправностей.

Первыми признаками поломки МКП являются:

Невозможность включения передач;
Жидкость вытекающая из трансмиссии;
Непроизвольная деактивация скоростей;
Появление трудностей при активации скоростей;
Лишние шумы.

Если лишние звуки слышаться на нейтрале, то необходимо первым делом проверить в трансмиссии уровень жидкости, степень износа подшипников.

Шум коробки во время подбора скорости указывает на:

Не 100-процентно выжатое сцепление;
Высокий уровень изношенности шестерёнок;
Ослабление крепления коробки;
Высокий износ синхронизаторов.

Необходимость прикладывания усилий для включения скоростей свидетельствует о:

Поломки тяги;
Изношенности аппарата активации;
Изношенности синхронизаторы и шестерёнок;
Ослаблении крепления

В случае непроизвольного включения скоростей:

Чрезвычайная изношенность подшипников валов, вилок переключения, шестерёнок;
Застревание тяги, которая осуществляет управление приводом;
Выходе моторной подушки из строя;
Ослаблении крепления коробки.

Для диагностики своими руками необходимо снять и разобрать коробку. Зачастую причиной поломки является чрезмерный износ деталей. Исключением является поломка привода. Зная его состав, можно на глаз определить и заменить сломанную деталь.

Для демонтажа и разборки коробки требуется:

Подвесить машину посредством домкрата;
Демонтировать систему управления и провода;
Вылить масло из КПП;
Снять карданный вал;
Снять полуоси, несколько элементов подвески;
Открутить болты, которыми крепится коробка и опорные подушки;
Демонтировать КП;
Разобрать коробку;
Проверить муфточки, шлицевые соединения, подшипники и шестерни.

По окончанию замены составляющих коробка монтируется на прежнее место.

По материалам автомобильного портала vaznetaz.ru/

Как работает двухвальная МКПП, особенности конструкции

Во время работы ДВС, энергия вращения передается через узел сцепления на ведущий вал коробки. Одна часть шестерен на вторичном и первичном валу может свободно вращаться, а другая – устанавливаться на валу неподвижно. Это зависит от модели КПП. Также для сглаживания угловых скоростей и плавного включения передач на каждом валу есть синхронизатор.

Шестерни валов (вторичного и первичного) постоянно взаимодействуют между собой. Определить, какие из них вращаются, а какие жестко зафиксированы, можно следующим образом. Шестерни у муфт синхронизаторов вращаются на валу постоянно. А на главной передаче они неподвижны.

Для передачи момента от валов КПП на колеса, задействуется дифференциал и главная передача. Для чего служит дифференциал? Он предназначен для изменения угловой скорости вращения ведущих колес. Это актуально при прохождении поворотов и при любой другой смене траектории движения авто. Дифференциал обеспечивает лучшую устойчивость авто на дороге и равномерный износ шин протектора.

Узел выбора передач находится в корпусе трансмиссии. Он являет собой набор штоков и вилок, двигающий муфту синхронизаторов. Узел выбора передач имеет защиту от включения сразу двух скоростей.

Что происходит во время включения передачи

Когда рычаг находится в положении «нейтраль», маховик не передает вращательный момент и крутится свободно от диска сцепления. При этом шестерни валов МКПП свободно прокручиваются.
Если водитель включает передачу, в данный момент перемещается муфта синхронизатора через систему тяг или тросиков.
Муфта выравнивает обороты вала и используемой шестерни.
Муфта входит в зацепление с шестерней КПП.
Вращательный момент передается от первичного на вторичный вал трансмиссии.
Энергия вращения передается в полном объеме от ДВС на колеса с определённым передаточным числом. Каждая передача имеет свое число. Чем ступень КПП выше, тем оно меньше.

Для того, чтобы выполнить движение назад, применяется дополнительный вал. Он имеет промежуточную шестерню реверсивного движения. Синхронизаторы у данной передачи отсутствуют, поэтому включать ее необходимо только после полной остановки авто.

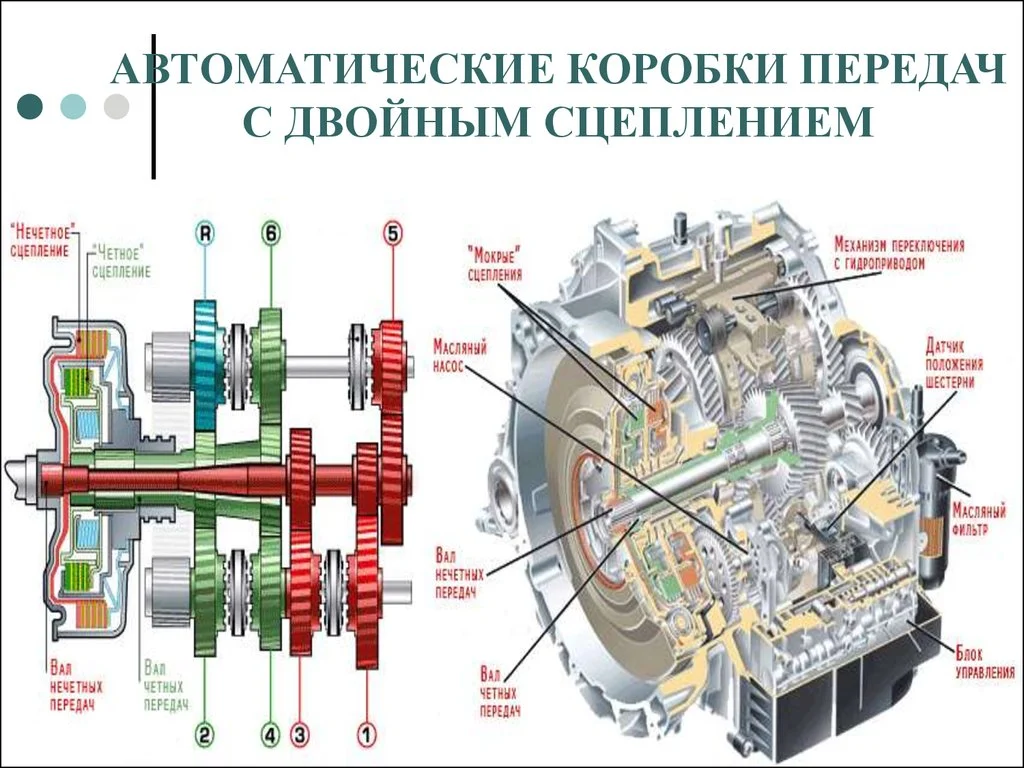

Виды и конструкция МКПП

Коробка МКПП
может быть выполнена по одной из двух распространенных концепций: трехвальной
или двухвальной
.
Коробки первого типа устанавливаются преимущественно на заднеприводные машины,
а вторые применяются на заднемоторных и переднеприводных авто. Схема коробки
передач каждого типа
имеет свои принципиальные отличия, поэтому рассматривать их следует по отдельности.

Схема механической коробки передач.

Трехвальная КПП

Схема коробки передач этого типа предполагает наличие трех валов, именуемых ведомым, промежуточным и ведущим.
Ведущий вал через шлицы подключается к сцеплению. Промежуточный вал, расположенный параллельно.
Момент на него передается жестко закрепленной шестерней.

Ведомый вал с целым рядом шестерней вращается независимо от ведущего.
Шестерни этого вала крепятся не жестко. Между ними устанавливаются жестко
закрепленные муфты синхронизаторов, имеющие возможность только продольного скольжения по валу.

Работа механической трансмиссии

В любой современной МКПП все три вала постоянно соприкасаются через шестерни.
При включенной нейтральной передаче ведомый вал ничем не фиксируется, вращаясь свободно.
Включение передачи приводит к продольному перемещению синхронизатора до стыковки с шестерней,
что обеспечивает жесткое соединение ведомого вала и всей КПП с двигателем.
Это позволяет начать передавать выбранный крутящий момент непосредственно на колеса.
Для включения заднего хода применяется отдельный вал со своей шестерней.

Как правило, трехвальная коробка передач механика
имеет косозубые шестерни,
что гарантирует их прочность, бесшумность и износостойкость.

Двухвальная КПП

Здесь на подключаемом к сцеплению ведущем валу размещены неподвижные относительно него шестерни.
Основное различие с предыдущей конструкцией – отсутствие промежуточного вала,
поскольку здесь параллельно ведущему сразу идет ведомый, также снабженный подвижными шестернями,
постоянно соприкасающимися с элементами ведущего вала.

Принцип работы здесь такой же, как и в 3-х вальных коробках за исключением отсутствия прямой передачи.
Такие коробки отличаются большей надежностью и продолжительностью эксплуатации с хорошим КПД,
но меньшей вариативностью передаточных чисел, чем обуславливается то, что 2-х вальная коробка механика
применяется исключительно в легковых автомобилях.

Принцип работы механических коробок передач- классификация по видам

«Механика» относится к коробкам ступенчатого типа. Принцип работы коробки передач – изменение крутящего момента по ступеням, шестерни на валах взаимодействуют попарно. Каждая ступень обладает своим передаточным числом. Номинальные обороты коленчатого вала двигателя передаются на ходовую часть с изменяемой частотой вращения.

Согласно числу ступеней, механические коробки передач разделяются по классам:

Четырехступенчатые МКПП.
Пяти- шестиступенчатые.

Чаще всего современные транспортные средства оснащены пятиступенчатыми механическими коробками передач. Это является наиболее оптимальным вариантом исполнения.

Заднеприводные транспортные средства оборудуются трехвальными МКПП (три вала), переднеприводные – двухвальными соответственно.

Устройство механической коробки

Схема трёхвальной коробки передач заднего привода автомобиля

Устройство механической коробки передач трехвального исполнения (об отличиях двухвального исполнения упомянем далее) предусматривает размещение в картере коробки трех валов — первичного, вторичного и промежуточного. Первичный вал (или ведущий) благодаря механизму сцепления может сочленяться с маховиком и вращаться вместе с ним. Вторичный вал (или ведомый) имеет постоянное соединение с карданным валом. Вращение первичного вала с помощью вала промежуточного может передаваться вторичному.

Расположены первичный и вторичный валы последовательно, а опорой вторичного вала является подшипник, запрессованный в хвостовик первичного вала. Таким образом, жесткой связи между собой два этих вала не имеют, а их вращение происходит независимо. Промежуточный вал смонтирован параллельно названным валам.

На всех валах установлены шестерни. Первичный вал несет на себе ведущую шестерню, вращающую промежуточный вал. Последний несет на себе блок шестерен, жестко с ним соединенный и часто выполняемый с ним как единое целое. Вторичный вал несет на себе ведомые шестерни – эти шестерни имеют возможность перемещения по шлицам вдоль вала.

На последнем валу располагаются также муфты, включающие те или иные передачи. В зависимости от числа муфт коробки передач бывают двухходовые, трёхходовые и т.д. Современная четырёхходовая коробка, например, может иметь 6 или 7 прямых передач плюс задний ход.

В ручной коробке переход от одной передачи к другой осуществляет водитель с помощью специального рычага, находящегося внутри салона автомашины. Дабы избежать включения двух передач одновременно (чревато поломкой коробки), в ней установлен специальный замок, а во избежание самопроизвольного выключения передач имеется специальный блокирующий механизм.

Принципы функционирования

Допустим, скорость вращения коленвала составляет 1000 об/мин, и благодаря механизму сцепления соответствующий крутящий момент получает первичный вал коробки передач. Если теперь включить первую передачу, то жесткозакрепленная на этом валу шестерня войдет в зацепление с другой шестерней, которая крупнее по размеру и имеет в четыре раза, например, больше зубьев.

Следовательно, вал, на котором установлена вторая шестерня, будет вращаться со скоростью в четыре раза меньше скорости коленвала, то есть 250 об/мин. Скорость вращения уменьшилась в четыре раза согласно соотношению зубьев шестерен, а крутящий момент в такое же число раз увеличится на второй шестерне.

Применение различных передаточных чисел пар шестерен позволяет получать от двигателя и передавать далее на ведущие колеса автомобиля разные крутящие моменты. Иначе говоря, вращение коленвала двигателя в 1000 об/мин можно преобразовать, при выборе соответствующих передач, во вращение ведущих колес автомобиля со скоростью, например, в 333 или 250 об/мин и т.д.

Задняя передача

Реализация возможности передвижения автомобиля задним ходом обеспечивается наличием в коробке передач соответствующего механизма, состоящего из дополнительного вала и установленной на нем шестерни заднего хода. Если выбрать задний ход, то между вторичным и промежуточным валами будет дополнительно включена эта шестерня, благодаря которой вторичный вал коробки передач будет вращаться в противоположную, по сравнению с обычным направлением, сторону за счет нечетного количества сцепленных друг с другом шестерен.

Синхронизаторы

Это важная составляющая любой механической трансмиссии. Служат синхронизаторы для сглаживания скорости вращения шестерни и вала. Переключение передач благодаря синхронизаторам происходит быстро и мягко. В устройство входит:

Блокировочное кольцо.
Ступица.
Шестерня, имеющая фрикционный конус.
Муфта включения.

Ступица – это главный элемент узла. Она имеет два шлица (наружные и внутренние). За счет них механизм соединяется с валом трансмиссии, двигаясь по нему в разную сторону. Благодаря наружному шлицу элемент соединяется с муфтой включения. Также устройство ступицы предполагает наличие трёх пазов. Каждый установлен под углом в 120 относительно друг друга. Данные пазы служат для установки «сухарей». Что это такое? Это подпружиненные элементы, фиксирующие муфту в положении «нейтраль». При такой установке муфты синхронизатор коробки не работает. Маховик свободно вращается, не передавая момент на коробку. Сама муфта соединяет шестерни с валом коробки. Деталь устанавливается на ступице. С внешней стороны она соединяется с вилкой КПП.

Изображение взято с сайта carnovato.ru

Для выравнивания угловых скоростей используется блокировочное кольцо. Сглаживание вращения происходит за счёт трения. Кольцо не дает муфте замкнуться, пока шестерня и вал не будут иметь равные обороты вращения. Внутренняя часть блокировочного кольца обладает конусной формой.

Как работает синхронизатор в МКПП:

Муфта при нерабочем состоянии находится в среднем положении. Шестерни на валах трансмиссии свободно вращаются.
При выборе водителем передачи, муфта двигается к шестерне посредством вилки. При этом муфта двигает блокировочное кольцо. Последнее прижимается к конусу шестерни.
Кольцо прокручивается и блокирует последующее движение муфты.
За счет трения, обороты вала и шестерни выравниваются.
Муфта зацепляет вал и шестерню КПП.
Передается крутящий момент от маховика ДВС.
