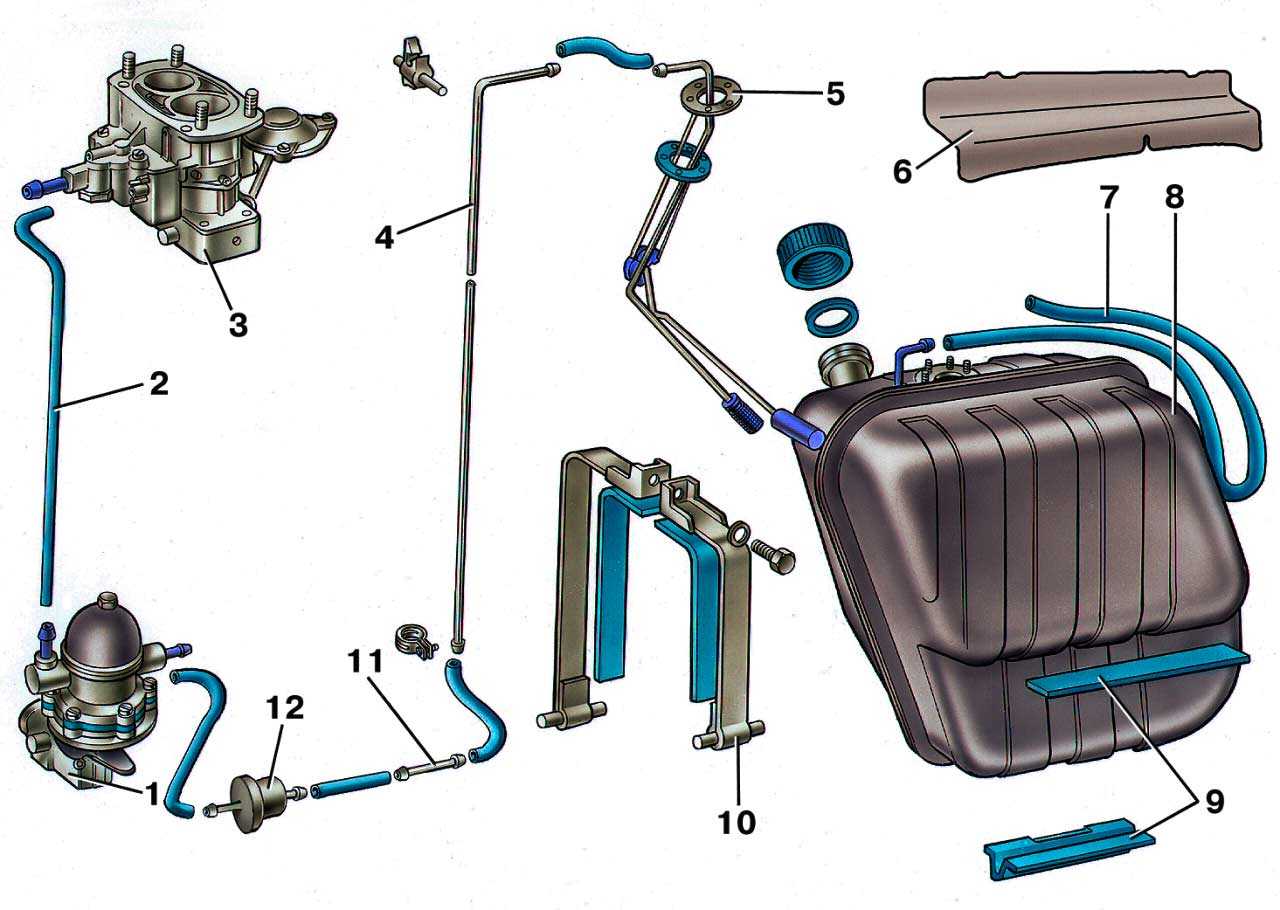

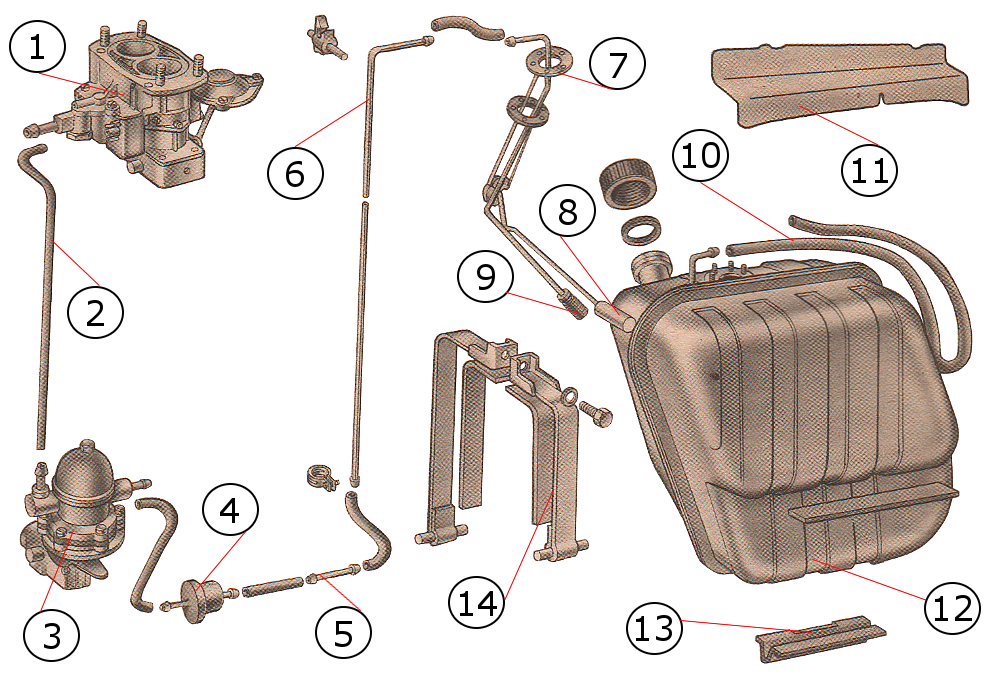

Схема топливной системы автомобилей ваз 2105, 2107

Разборка и чистка агрегата

Учитывая, что в нашем бензине количество примесей просто зашкаливает, чистка карбюратора ВАЗ 2107 превращается в необходимую процедуру. Ее можно проводить без демонтажа и разборки, а можно с полной разборкой устройства.

Очистка без демонтажа, видео.

Многие автовладельцы периодически обрабатывают карбюратор специальными чистящими средствами (карбоклинерами). Эти аэрозоли неплохо убирают отложения в зазорах, если, конечно, это не многолетние «наросты».

1. Двигатель должен быть заглушен и к началу работы остывшим;
2. Демонтировать корпус воздушного фильтра;
3. Гаечным ключом отвернуть на карбюраторе электромагнитный клапан холостого хода;
4. Карбоклинером обработать карбюратор: внешние поверхности, каналы жиклеров (через тонкую трубку), камеры, воздушные заслонки и т.д., до чего достанет;
5. Оставить на 10 минут, чтобы аэрозоль растворил отложения;
6. Запустить двигатель на пару минут. Поток бензина смоет остатки;
7. При необходимости процедуру повторить, предварительно подождав, пока остынет двигатель.

Если такая чистка не дала результат после двукратного применения, карбюратор придется снимать и чистить уже «по-взрослому», с разборкой.

Очистка со снятием, видео.

Как снять карбюратор, уже понятно. Теперь последовательность его разборки:

1. Снять верхнюю крышку, открутив пять крепежных винтов;
2. Выкрутить жиклеры и вынуть эмульсионные трубки;
3. Снять распылитель ускорительного насоса – открутить его, поддеть отверткой и вынуть;
4. Вынуть уплотнитель, который находится под клапаном;
5. Вынуть диффузоры из камер с помощью пассатижей или аккуратно выбить ручкой отвертки;
6. Выкрутить и вынуть винт ускорительного насоса;
7. Выкрутить держатель жиклера переходной системы, вынуть сам жиклер;
8. Выкрутить и вынуть топливный жиклер холостого хода;
9. Снять крышку ускорительного насоса: выкрутить 4 винта по углам, снять крышку и сам насос (диафрагму, толкатель, пружину);
10. С рычага пневмопривода снять возвратную пружину, затем фиксатор тяги, после чего пружину вывести из рычага привода дроссельной заслонки;
11. Снять пневмопривод, отвернув крепеж;
12. Открутить 2 винта, которыми нижняя часть карбюратора крепится к корпусу, снять нижнюю часть; Снять экономайзер и микропереключатель экономайзера с кронштейном;
13. Вывернуть винты регулировки количества и качества смеси.

На этом разборка карбюратора окончена. После этого можно приступать к очистке. Детали и корпус карбюратора, включая жиклеры, можно отмыть керосином, посадочные места жиклеров и сами жиклеры продуть компрессором. Желательно не чистить жиклеры проволокой, она может повредить отверстия и тогда жиклер придется менять.

Когда с металла смыты наслоения, можно провести осмотр на предмет коррозии, выработки и дефектов. Все детали, на которых есть признаки износа, необходимо заменить на новые. Сборка карбюратора производится в обратном порядке, затем делается регулировка и можно ставить его на место.

Строение карбюратора «Озон»

Карбюратор «Озон» имеет полное обозначение 2107-1107010-20. Агрегат состоит из следующих узлов:

1. Сбалансированная поплавковая камера (1 шт.).
2. Дозирующие системы (2 шт.).
3. Переходные системы камер.
4. Пневмопривод дроссельной заслонки.
5. Система отвода картерных газов.
6. Диафрагменный насос в первой камере.
7. Эконостат во второй камере.
8. Электромагнитный запорный клапан.
9. Автономная система холостого хода.

В карбюраторе также имеются системы, распределяющие горючую смесь:

1. Основная дозирующая система (диффузор, распылитель смеси, жиклеры, эмульсионный колодецитрубка).
2. Обогатительное устройство — эконостат, расположенный во второй камере.
3. Система холостых оборотов.
4. Система поддержания уровня топлива.
5. Система запуска и прогрева двигателя.
6. Ускорительный насос.

Система питания двигателя Ваз-2107 | Автолюбители

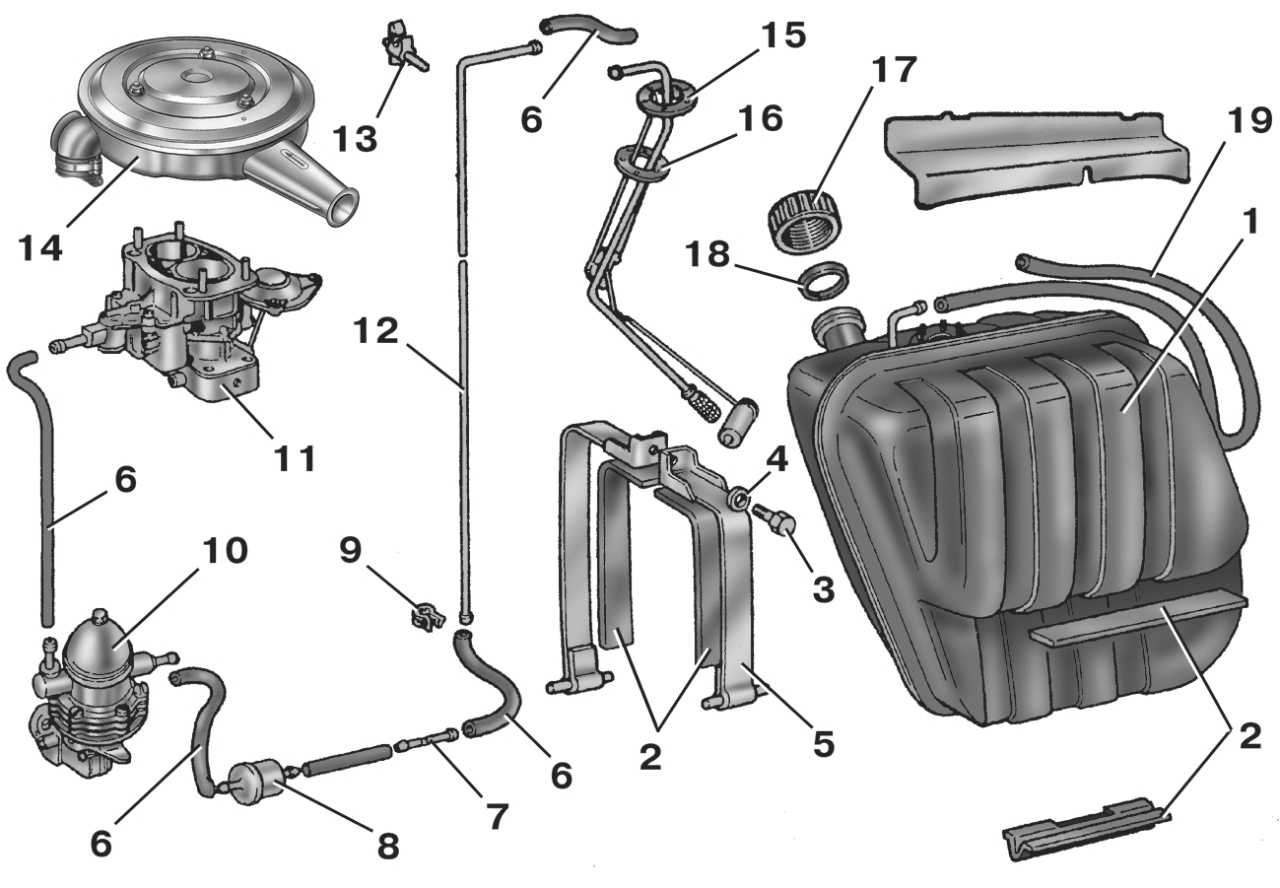

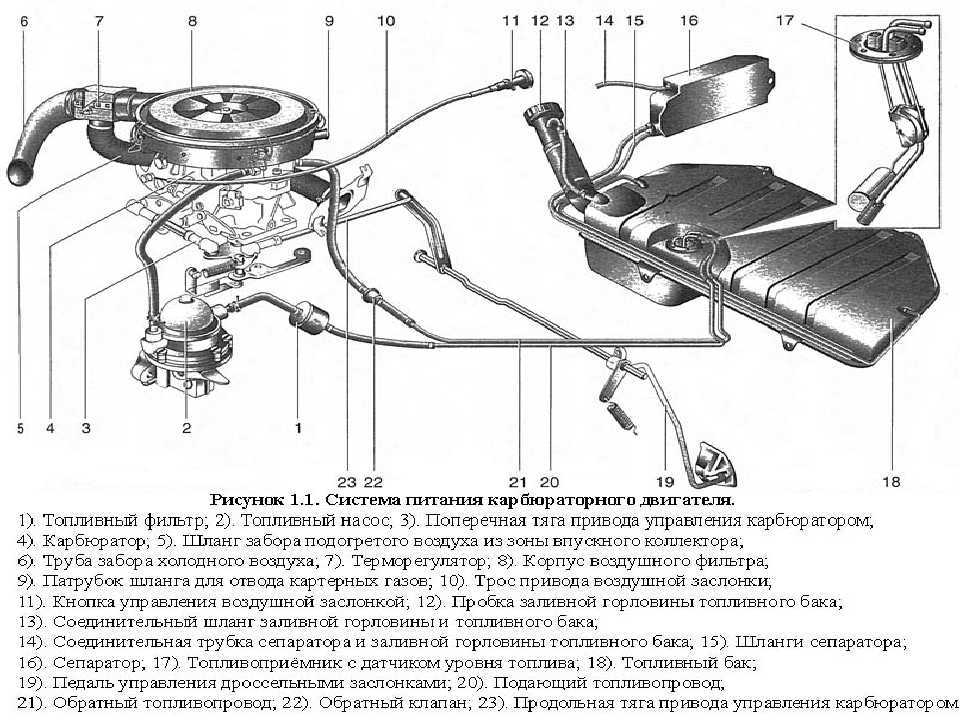

Система питания двигателя

1 — передняя трубка топливопровода;2 — фильтр тонкой очистки топлива;3 — рычаг ручной подкачки топливного насоса;4 — топливный насос;5 — топливный шланг;6 — шланг воздухозаборника теплого воздуха;7 — заборник холодного воздуха;8 — терморегулятор;9 — воздушный фильтр;

10 — патрубок для отвода картерных газов к золотниковому устройству карбюратора;11 — вытяжной коллектор картерных газов;12 — карбюратор;13 — фланец датчика указателя уровня и резерва топлива;14 — топливозаборник;15 — поплавок датчика;16 — задняя трубка топливопровода;17 — пробка топливного бака;18 — шланг сообщения топливного бака с атмосферой;19 — топливный бак.

Описание конструкции

В систему питания двигателя входят: топливный бак, топливопровод, топливный насос, карбюратор с приводами дроссельной и воздушной заслонок и воздушный фильтр с корпусом.

Запас топлива находится в баке, который установлен в багажнике с правой стороны. Бак состоит из двух сваренных между собой стальных штампованных половин. Топливо из бака по топливопроводу через фильтр тонкой очистки поступает к диафрагменному насосу. Он приводится в действие от эксцентрика валика привода вспомогательных агрегатов. При неработающем двигателе топливо в карбюратор можно подкачать рычагом ручного привода насоса. В наружной дистанционной прокладке насоса имеется отверстие. Подтекание из него топлива свидетельствует о негерметичности диафрагмы насоса. Далее топливо подается в карбюратор.

Воздух поступает в двигатель через фильтр, корпус которого установлен на крышке карбюратора. Фильтрующий элемент фильтра бумажный, сменный.

Корпус фильтра имеет заборник теплого воздуха от выпускного коллектора при эксплуатации в холодное время года. На части автомобилей может быть установлен автоматический терморегулятор, но на большинстве он обычный, с ручной заслонкой.

HdSxozARNdCZoZ0rmlIZmTSTN29TNdkrbraqebaqo3I5Ndk9etIUo3AwmLs6nl5wnl5SFlEwN2GVh4OUMDIuhRk4gDA4h3QSnlOuOBu0gBAypbefebaqebAsmLIQFlCsFlGwnlKxOB0rm2cWoDKrFJcZgBk2hJgZgBm4GJszhBarbraqebaqMdC0mj1QMb1ZNd90HjeZhBi4hBq0gZg4eR48F2SxoZ4=

Устройство

Инжектор ВАЗ 2107 состоит из следующих элементов:

• Компьютер;
• Датчики;
• Топливные трубки и шланги;
• Топливный и воздушный фильтр;
• Исполнительные механизмы;
• Бензобак;
• Проводка.

Система питания инжектор содержит главный элемент — компьютер или ЭБУ. В его постоянной памяти содержится программа (алгоритм), в соответствии с которой реализуется управление исполнительными механизмами, к ним относятся:

• Топливный насос;
• Форсунки;
• Регулятор холостого хода;
• Клапан адсорбера.

Каждый из вышеперечисленных элементов выполняет свою функцию.

Бензонасос

Включается выходным сигналом ЭБУ через реле. Имеет сетчатый фильтр и датчик уровня топлива. Бензин из него проходит через топливный фильтр. Насос находится в баке и чтобы извлечь его, нужно убрать заднее сиденье, снять люк и открутить крепление.

Форсунка

Представляет собой распылитель, снабжённый электромагнитным клапаном. Срабатывает от импульса ЭБУ. Соответственно, длительность открытия клапана (количество подаваемого бензина) зависит от времени подачи импульса. Она установлена на общей для всех форсунок рампе, постоянное давление в которой поддерживается клапаном. В случае его превышения, клапан открывается, и бензин возвращается обратно в бак. Форсунка входит во впускной коллектор. Воздушный поток, проходя через впускной коллектор, уносит порцию бензина, выброшенного форсункой.

Регулятор холостого хода

Топливная система поддерживает холостые обороты двигателя с помощью регулятора. Представляет собой шаговый двигатель, связанный с регулирующим органом конической формы. Его приближение уменьшает воздушный поток, поступающий во впускной коллектор, удаление, наоборот, увеличивает.

Клапан адсорбера

Нужен для того, чтобы включать вентиляцию адсорбера, который накапливает в себе пары бензина и в нужный момент отдаёт их во впускной коллектор.

Система питания инжектор содержит датчики для измерения, преобразования и передачи сигнала к ЭБУ.

На автомобиле ВАЗ 2107 установлены следующие датчики:

• Положения коленвала;
• Массового расхода воздуха;
• Положения дроссельной заслонки;
• Температуры охлаждающей жидкости;
• Скорости;
• Содержания кислорода в выхлопных газах.

Положение коленвала

Этот параметр нужен ЭБУ для своевременного открытия форсунок. При неисправности этого датчика автомобиль ВАЗ 2107 не поедет.

Расход воздуха

Позволяет подавать топливо в нужном количестве. Сигнал с этого датчика иногда неверный. Причиной этому может быть его неисправность, вызванная повышенной влажностью или низкой температурой. Воздушный фильтр с конденсатом внутри или загрязнённый, неблагоприятно влияет на этот датчик.

Температура охлаждающей жидкости

Параметр нужен для того, чтобы ЭБУ понимал, прогрет ли двигатель. Это необходимо для корректной работы холодного мотора. Смесь обогащается благодаря температурной поправке.

Концентрация кислорода

Содержание кислорода в отходящих газах необходимо измерять для корректировки состава топливной смеси. В момент прогрева он не работает. Это целесообразно, т. к. смесь обогащённая.

Регулировка карбюратора на режим холостого хода двигателя Москвич-2140

Указанное оборудование также имеется во многих гаражных кооперативах. Поэтому владельцу автомо­биля нужно знать, в какой последовательности должна выполняться регулировка карбюратора на режим холос­того хода.

В карбюраторе К-126Н для регулировки карбюра­тора в режиме холостого хода двигателя предусмотрены три винта: упорный 3 (см. рис. 16), регулирующий степень прикрытия дроссельной заслонки первичной каме­ры и винты 1 и 2, регулирующие качество (состав) смеси, приготавливаемой системой холостого хода. При­чем винт 1 является предельным (винт токсичности), а винт 2— эксплуатационным. Регулировку карбюратора в режиме холостого хода производят на двигателе, прогретом до температуры охлаждающей жидкости 80°С и при полностью откры­той воздушной заслонке в следующей последовательно­сти.

1. На остановленном двигателе полностью (до упо­ра). з аверните винты / и 2, а затем выверните их на два полных оборота. Винт 3 заверните на 1,5—2 оборо­та от положения, при котором начинает открываться дроссельная заслонка первичной камеры (этот момент фиксируют по началу движения рычага привода заслон­ки).

2. Подключите к двигателю тахометр и введите про­боотборник газоанализатора в отводящую трубу глушителя автомобиля на расстояние 300мм от ее среза.

3. Пустите двигатель и винтом 5, наблюдая за показаниями тахометра, установите частоту вращения ко­ленчатого вала, равную 750—800 об /мин (12—12,8с -1 ).

4. Завертывая винт 1 и наблюдая за показаниями газоанализатора, установите предельное объемное со­держание окиси углерода в отработавших газах, равное 1,5%. Если при этом частота вращения коленчатого ва­ла двигателя будет составлять 850—900 об /мин (13,6— 14,4 с- 4 ), то предельную регулировку карбюратора сле­дует считать законченной. Если при указанной регулировке карбюратора часто­та вращения коленчатого вала окажется выше верхне­го предела, то винтом 3 ее надо установить в указанных пределах, а винтом 1 корректировать, если потребует­ся, содержание окиси углерода в отработавших газах до указанного значения. В процессе эксплуатации автомобиля при необходи­мости уменьшения или увеличения частоты вращения коленчатого вала двигателя, а также изменения состава смеси в режиме холостого хода допускается без ис­пользования тахометра и газоанализатора отвертывать или завертывать только винты 3 и 2. Только в этом случае будет сведено до минимума обогащение горю­чей смеси в режиме холостого хода, а следовательно, неконтролируемое ухудшение экономики автомобиля и увеличение токсичности отработавших газов. В карбюраторе 2101-1107010-11 для регулировки карбюратора на режим холостого хода имеются два винта: упорный 3 (см. рис. 13), регулирующий степень при­крытия дроссельной заслонки первичной камеры винт количества и винт 1, регулирующий состав смеси, при­готавливаемой системой холостого хода (винт качества). На головку винта качества после проведенной регулировки с применением газоанализатора и тахометра насаживается пластмассовая ограничительная втул­ка с прорезью под шлиц отвертки. Ограничительная втулка может быть синего цвета (ставится после регули­ровки карбюратора на холостой ход на заводе-изготовителе) или красного цвета (ставится после регулиров­ки карбюратора на холостой ход на СТО). Ограничи­тельная втулка позволяет поворачивать винт качества лишь на /г оборота, и тем самым в процессе эксплуа­тации владелец лишается возможности бесконтрольно в больших пределах изменять состав смеси, приго­тавливаемой системой холостого хода. Поэтому в гарантийный период необходимо регулировать карбю­ратор на режим холостого хода только на СТО, а в послегарантийный период регулировку можно произ­водить самим при наличии газоанализатора и тахометра. Карбюратор 2101-1107010-11 регулируют на режим холостого хода двигателя при тех же условиях, что и карбюратор К-126Н, в следующей последователь­ности, 1. На остановленном двигателе вставьте отвертку в шлиц ограничительной втулки винта качества 1, про­верните отверткой в любую сторону до упора; прило­жив дополнительное усилие, продолжайте вращать от­вертку в ту же сторону до разрушения ограничительной втулки. 2. Удалите кусочки разрушенной ограничительной втулки и, вставив отвертку в обнажившийся шлиц винта качества, выверните его из карбюратора и уда­лите с винта качества оставшуюся часть ограничи­тельной втулки.

Шланги топливные высокого давления ВАЗ 21073 инж. (3шт.)

Уважаемые покупатели, во избежание ошибок при отправке комплекта топливных шлангов ВАЗ 21073 высокого давления, в строке “Комментарий” указывайте модель вашего автомобиля, инжекторный или карбюраторный, год выпуска, объем двигателя, количество клапанов .

Топливная система автомобилей ВАЗ 2107 – это самый важный агрегат, который обусловливает высокую эффективность и работоспособность всей бензиновой системы агрегата.

В комплектацию топливных шлангов высокого давления ВАЗ 21073 инжектор входит:

Шланг топливный к фильтру – 21073-1104208 – 1 шт.;

Шланг топливный от фильтра – 21073-1104222 – 1 шт.;

Шланг топливный обратка – 21073-1104224 – 1 шт.;

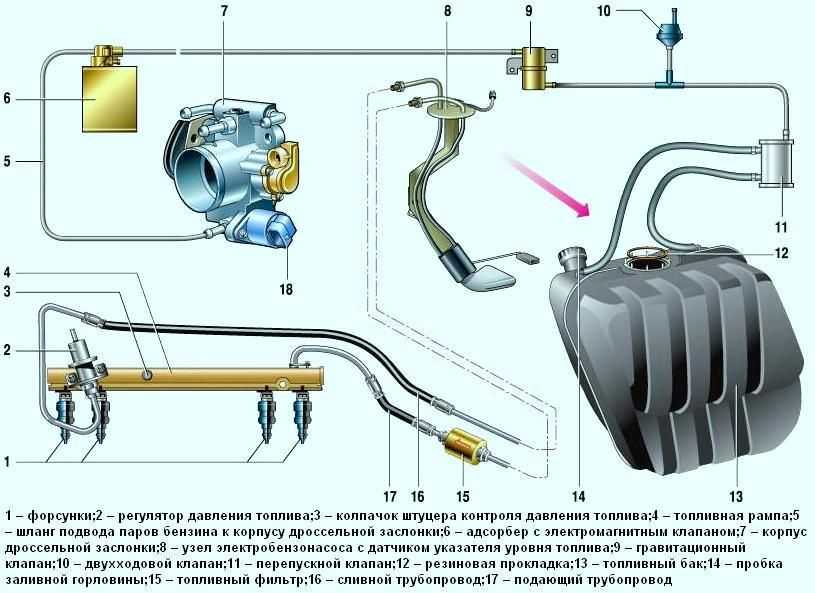

Топливная система ВАЗ 21073 – это механизм, который предназначен для питания двигателя топливом (главным образом, бензином), а также для его хранения и очистки.

Топливная система автомобиля ВАЗ 21073 инжектор состоит из:

1. Воздухозаборник; 2. Корпус воздушного фильтра; 3. Патрубок подвода воздуха к дросселю; 4. Дроссель; 5. Топливная рампа ; 6. Топливный фильтр; 7. ДУТ + топливный насос ; 8. Гравитационный клапан; 9. Перепускной клапан; 10. Клапан атмосферы; 11. Бак; 12. Адсорбер Абсорбер Калина, Лада Самара 2 в сборе (E-GAS) Артикул 21154-1164010-00. ЗАО «Витал» Тольятти.

Топливо находится в топливном баке, в котором находится топливный насос . При включении зажигания включается насос, который начинает подавать топливо в топливную магистраль. Топливо проходит через топливный фильтр топливный насос, где происходит его очистка топливный фильтр. Далее топливо проходит в топливную рампу. В топливной рампе поддерживается постоянное давление, которое обеспечивается регулятором давления топлива . Излишки топлива сливаются обратно в топливный бак (при открытии регулятора топлива, который по своей сути является клапаном). Поступающее в рампу топливо впрыскивается в впускной коллектор. Топливо бесперебойно циркулирует в топливной системе всё время работы двигателя, т.к. для нормальной работы в рампу поступает топлива больше, чем нужно, а излишки после сливаются обратно в бак.

Шланг для подачи топлива – это шланг малого размера в диаметре, предназначенный для перевозки топлива. Они используются в качестве шлангов с фиксацией. Сфера их применения включает все топливные системы, не исключая и систему впрыска топлива.

Другие артикулы товара и его аналогов в каталогах: 21073110420800, 21073110422200, 21073110422400.

ВАЗ 21043, ВАЗ 21073 инжектор.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно заменить шланги топливные высокого давления на инжекторном автомобиле семейства ВАЗ 21073.

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ .

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

голоса

Рейтинг статьи

Диагностика двигателя

Точное определение неисправности двигателя и её устранение зависит от достоверности полученных данных. Для этого понадобится хорошее оборудование. К нему относятся:

• Тестеры двигателей;
• Сканеры;
• Газоанализаторы.

Считать код ошибки из ЭБУ — это далеко не всё. Стоит помнить о том, что полученные данные могут быть недостоверными. Неисправность датчика, показанная ЭБУ, не означает, что это действительно так. Проблема возникает также из-за проводки, плохого контакта. Поэтому сканером можно только считать информацию ЭБУ. Причём сканер может быть реализован как ПО, кроме него понадобится специальный адаптер, ну и, конечно же, компьютер.

Другие две группы оборудования позволят увидеть полную картину, но они достаточно дороги. Если вы хотите заниматься диагностикой постоянно, то есть смысл приобретать соответствующее оборудование и ПО.

http://www.vazbook.ru/07/2107/power/injector/opisanie-konstrukcii-sistemy-pitaniya-inzhektornogo-dvigatelyahttp://7vaz.ru/ustrojstvo/toplivnaja-sistema.htmlhttp://korchim.ru/biblioteka/dvigatel/vaz-2107-inzhektor.htmlhttp://semerkavaz.ru/dvigatel/inzhektornyjj-dvigatel-vaz-2107/http://autodont.ru/fuel-system/inzhektornyj-vaz-2107

голоса

Рейтинг статьи

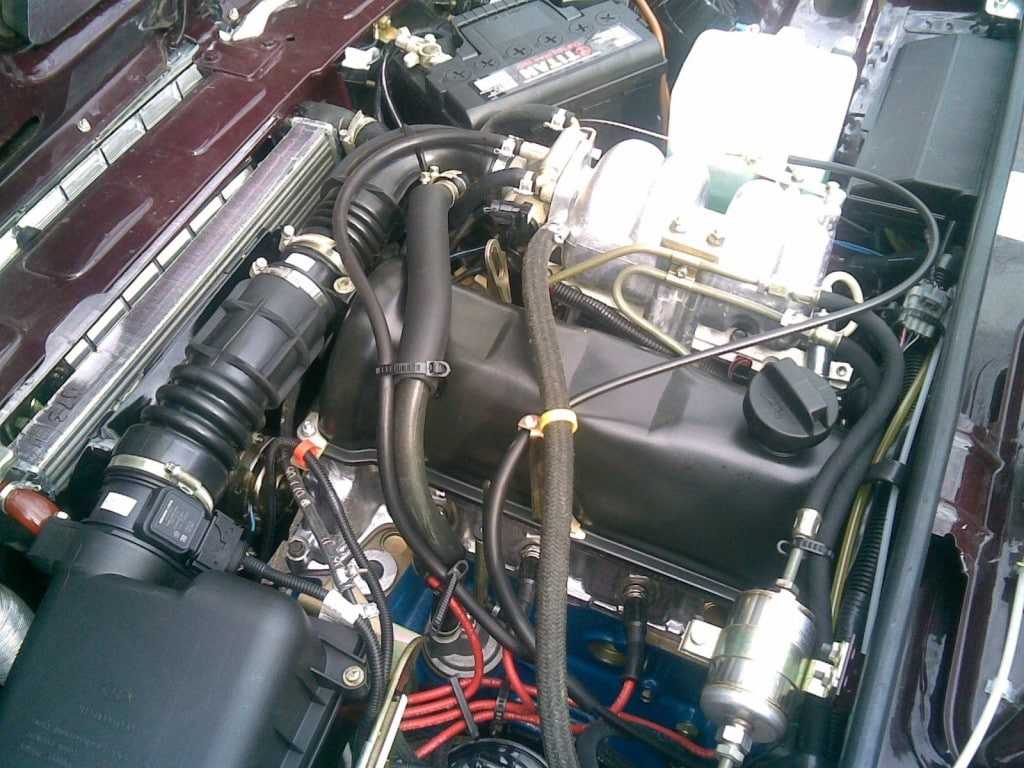

Принцип работы инжекторного двигателя ВАЗ 2107

Инжекторная система по методам работы кардинально отличается от принципов работы карбюраторной системы, в которой воздушно – топливная смесь подготавливается в камере карбюратора. В инжекторном двигателе ВАЗ 2107 происходит впрыскивание топливной смеси напрямую в цилиндры. За это она получила название «система распределенного впрыска».

Инжекторные системы хаpaктеризуются по принципу работы и по наличию разного количества инжекторов. На «семерке» установлена система разрозненного впрыска с 4 форсунками. То есть впрыск происходит в каждый цилиндр, которыми управляет микроконтроллер электронного блока управления двигателем. При помощи датчиков специального назначения идет считывание информации о режиме работы, положении педали газа и других важных параметров. Исходя из этого, идет контролируемое поступление топлива в цилиндры.

От электронного блока управления (ЭБУ) зависит не только количественная пропорциональность топлива и воздуха, попадающего в камеру сгорания двигателя, но и контроль по созданию искры на свечах зажигания.

ЭБУ также принадлежит контроль следующих функций:

• контроль работы, включение и выключение насоса, подающего горючее; • регулировка количества оборотов двигателя на холостом ходу; • контроль количественного содержания углекислого газа в выхлопных газах; • температуру охлаждающей жидкости в блоке цилиндров.

Как это все выглядит в работе?

Первостепенно бензин из бака для горючего проходит через топливный фильтр и при помощи насоса попадает в топливную рампу. На ней расположен регулятор давления, от которого зависит контроль подачи топлива непосредственно на форсунки. В топливной рампе сохраняется и поддерживается давление 300 МПа, а лишнее горючее возвращается обратно в бак для бензина при помощи трубопровода обратной подачи.

При обособленном обороте двигателя, электронный блок управления контролирует открытие и закрытие форсунок, создавая таким образом подачу топлива во впускные коллекторы. Промежуток времени, на который открывается форсунка, влияет на количество бензина, который поступает в цилиндр. Это самое время ЭБУ исчисляет, основываясь на показаниях различных преобразователей (датчиков).

Информация, поступающая с преобразователя массового расхода топлива и преобразователя положения дроссельной заслонки, является главным показателем, который воздействует на время открытия форсунки. Момент, когда должна открыться форсунка, зависит от положения поршней в цилиндре. Информация о нем поступает с датчика контроля коленчатого вала на электронный блок управления.

Также в расчет берутся такие параметры:

• температурный режим охлаждающей жидкости, оказывающей влияние на процесс горения топлива; • напряжение бортовой сети. От него зависит время открытия форсунок; • количество оборотов двигателя; • количественный состав выхлопных газов.

Режимы работы системы питания

Система питания автомобиля ВАЗ 2107 инжектор имеет несколько режимов работы, которые обеспечивают оптимальную работу двигателя в различных ситуациях.

• Холостой ход — в этом режиме система поддерживает минимальные обороты двигателя при остановленном автомобиле. Топливо подается в цилиндры в малых количествах, что позволяет снизить расход и уменьшить нагрузку на двигатель.
• Старт — во время запуска двигателя система обеспечивает подачу большого количества топлива для обеспечения необходимых оборотов. Для этого активируются дополнительные клапаны и включается режим обогащения топливной смеси.
• Работа — основной режим работы системы питания. Топливная смесь подается в цилиндры с оптимальным соотношением топлива и воздуха, что обеспечивает стабильные обороты двигателя и оптимальную мощность.
• Тяговый режим — при увеличении нагрузки на двигатель, например, при разгоне или движении под гору, система питания автоматически переходит в этот режим. В этом режиме подается больше топлива, что позволяет увеличить крутящий момент и обеспечить достаточную мощность для преодоления препятствий.
• Экономичный режим — в этом режиме система питания старается снизить расход топлива, например, при движении с постоянной скоростью на дороге. Это достигается подачей оптимального количества топлива, что позволяет экономить ресурс и снижать затраты на топливо.
• Режим отключения — в случае проблем или неисправностей в системе питания, может быть активирован режим отключения, при котором подача топлива прекращается. Это предохранительная мера, чтобы избежать повреждения двигателя в случае серьезного сбоя.

Из-за своей автоматизации и мониторинга системы питания, система инжектора ВАЗ 2107 обладает рядом преимуществ перед системой карбюратора, таких как лучшая экономичность, более точная подача топлива и лучшая мощность двигателя.

Недостатки инжекторных моделей двигателя ВАЗ 2107

Конечно, как обычно помимо достоинств инжекторной «семерки» имеют место и отрицательные моменты, которые заключаются в следующих ситуациях:

• Проблемный доступ к некоторым составляющим, по причине нахождения мотора и других механизмов под капотом в том же формате, как и у моделей старого образца. Хотя при этом, система, обеспечивающая впрыск горючего, надежна, и не нуждается в частом обслуживании при эксплуатации.

• Инжекторный ВАЗ 2107 оснащен катализатором, который очень просто повредить при езде по плохой дороге с большими неровностями и препятствиями

В таких случаях, конечно, необходимо соблюдать осторожность во время езды по проблемным дорогам

• Наличие инжекторного двигателя повышает требования к качеству горючего, в отличие от карбюраторного варианта. Если применять низкокачественный бензин не избежать засорения топливной системы. Это приводит к не запланированному техническому обслуживанию автомобиля.

• Если произошла поломка системы впрыска самому выполнить ее ремонт в гаражных условиях не реально. Тут необходимо только обращаться к профессионалам на специализированом СТО.

Электромагнитный клапан

Верхняя часть установленного в карбюраторе электромагнитного клапана перекрывает воздушный канал. Когда канал открыт, воздух попадает в камеру, где перемешивается с бензином, создавая горючую смесь. Нижняя часть клапана контролирует магистраль, по которой смесь идет в камеру сгорания двигателя. Эконостат регулирует частоту открытия-закрытия этих клапанов. Такая схемапомогает достичь определенной экономии топлива.

Основными функциями электромагнитного клапана является:

• регулировка подачи воздушно-топливной смеси в зависимости от потребности двигателя;
• увеличение ресурса поршневой группы путем уменьшения ее рабочих нагрузок;
• сниженный выброс СО в атмосферу, за счет уменьшения количества используемого топлива.

Когда работает двигатель, электромагнитный клапан использует стандартное напряжение 12 вольт. В момент, когда напряжение поступает, клапан срабатывает и перекрывает канал топливной смеси, одновременно открывая канал для поступления воздуха.

Когда питание не подается (зажигание выключено), специальная пружина закрывает клапан, перекрывая таким образом подачу топлива – двигатель глушится.

Существует популярный миф о том, что снятый (или каким-либо образом отключенный, заблокированный) электромагнитный клапан поможет добиться существенной экономии топлива. Однако не стоит допускать таких грубых вмешательств в заводское устройство карбюратора, разработанное коллективом квалифицированных инженеров.

Варианты системы питания

Основными видами горючего для ДВС являются бензин и дизельное топливо («солярка»). Газ (метан) так же относится к видам современного топлива, но, несмотря на широкую применяемость, пока не получил актуальности.
Вид топлива является одним из критериев классификации систем питания ДВС.

В этой связи выделяют силовые агрегаты:

1. бензиновые;
2. дизельные;
3. основанные на газообразном топливе.

Но наиболее признанной среди специалистов является типология систем питания двигателя по способу подачи топлива и приготовления топливно-воздушной смеси. Следуя данному принципу классификации, различаются, во-первых, система питания карбюраторного двигателя, во-вторых, система питания с впрыском топлива (или инжекторного двигателя).

Карбюратор

Карбюраторная система основана на действии технически сложного устройства – карбюратора. Карбюратор – это прибор, осуществляющий приготовление смеси топлива и воздуха в необходимых пропорциях. Несмотря на разнообразие видов, в автомобильной практике наибольшее применение получил поплавковый всасывающий карбюратор, принципиальная схема которого включает:

• поплавковую камеру и поплавок;
• распылитель, диффузор и смесительную камеру;
• воздушную и дроссельную заслонки;
• топливные и воздушные каналы с соответствующими жиклерами.

Подготовка топливно-воздушной смеси в карбюраторе осуществляется по пассивной схеме. Движение поршня в такте впуска (первом такте) создает в цилиндре разряженное пространство, в которое и устремляется воздух, проходя через воздушный фильтр и сквозь карбюратор. Именно здесь и происходит формирование горючей смеси: в смесительной камере, в диффузоре топливо, вырывающееся из распылителя, дробится воздушным потоком и смешивается с ним. Наконец, через впускной коллектор и впускные клапаны горючая смесь подается в конкретный цилиндр двигателя, где в необходимый момент и воспламеняется искрой от свечи зажигания.

топливно-воздушной смеси

Впрыск топлива

Эпоха карбюратора сменяется эпохой инжекторного двигателя, система питания которого основана на впрыске топлива. Ее основными элементами являются: электрический топливный насос (расположенный, как правило, в топливном баке), форсунки (или форсунка), блок управления ДВС (так называемые «мозги»).

Принцип работы указанной системы питания сводится к распылению топлива через форсунки под давлением, создаваемым топливным насосом. Качество смеси варьируется в зависимости от режима работы двигателя и контролируется блоком управления.
Важным компонентом такой системы является форсунка. Типология инжекторных двигателей основывается именно на количестве используемых форсунок и места их расположения.

1. с распределенным впрыском;
2. с центральным впрыском.

Система распределенного впрыска предполагает использование форсунок по количеству цилиндров двигателя, где каждый цилиндр обслуживает собственная форсунка, участвующая в подготовке горючей смеси. Система центрального впрыска располагает только одной форсункой на все цилиндры, расположенной в коллекторе.

Особенности дизельного двигателя

Как бы особняком стоит принцип действия, на котором основывается система питания дизельного двигателя. Здесь топливо впрыскивается непосредственно в цилиндры в распыленном виде, где и происходит процесс смесеобразования (смешивания с воздухом) с последующим воспламенением от сжатия горючей смеси поршнем.
В зависимости от способа впрыска топлива, дизельный силовой агрегат представлен тремя основными вариантами:

• с непосредственным впрыском;
• с вихрекамерным впрыском;
• с предкамерным впрыском.

Вихрекамерный и предкамерный варианты предполагают впрыск топлива в специальную предварительную камеру цилиндра, где оно частично воспламеняется, а затем перемещается в основную камеру или собственно цилиндр. Здесь горючее, смешиваясь с воздухом, окончательно сгорает. Непосредственный же впрыск предполагает доставку топлива сразу же в камеру сгорания с последующим его смешиванием с воздухом и т.д.

Однако холодный двигатель не сможет обеспечить должный уровень температуры, требуемый для воспламенения смеси. И использованием свечей накаливания позволит осуществить необходимый подогрев камер сгорания.

Чистка и профилактика налета в системе

Устройство инжектора очень чувствительно к крупным включениям в бензине. Если вы используете дешевую марку топлива, будьте готовы скоро менять форсунки. Так что первое, что стоит сделать для своего бензонасоса ВАЗ, — изменить марку топлива. Система питания ВАЗ 2107 должна стать чище, возможность образования налета в системе все же не исключается. Поскольку горючая жидкость в каналах изредка застаивается, а иногда даже замерзает, то скорую поломку можно предотвратить только одним способом — регулярной чисткой.

Примерно каждые 35-40 тыс. км нужно проводить профилактические очистные работы топливной системы. Своими руками нужно промывать каналы. От качества чистки будет зависеть работоспособность двигателя. Если эту процедуру проводить нерегулярно, то вскоре с одной форсункой можете распрощаться и искать новую, а затем придется менять и остальные элементы бензонасоса ВАЗ.

В 4-цилиндровых типах инжекторных двигателей наблюдается разная интенсивность засорения форсунок. В районе 2 и 3 цилиндра всегда повышенная температура, поэтому накопление осадка там происходит быстрее.

Профилактическим средством в таких случаях считается специальная примесь полиэфирамина. Она предотвращает скопление гари в течение длительного времени.

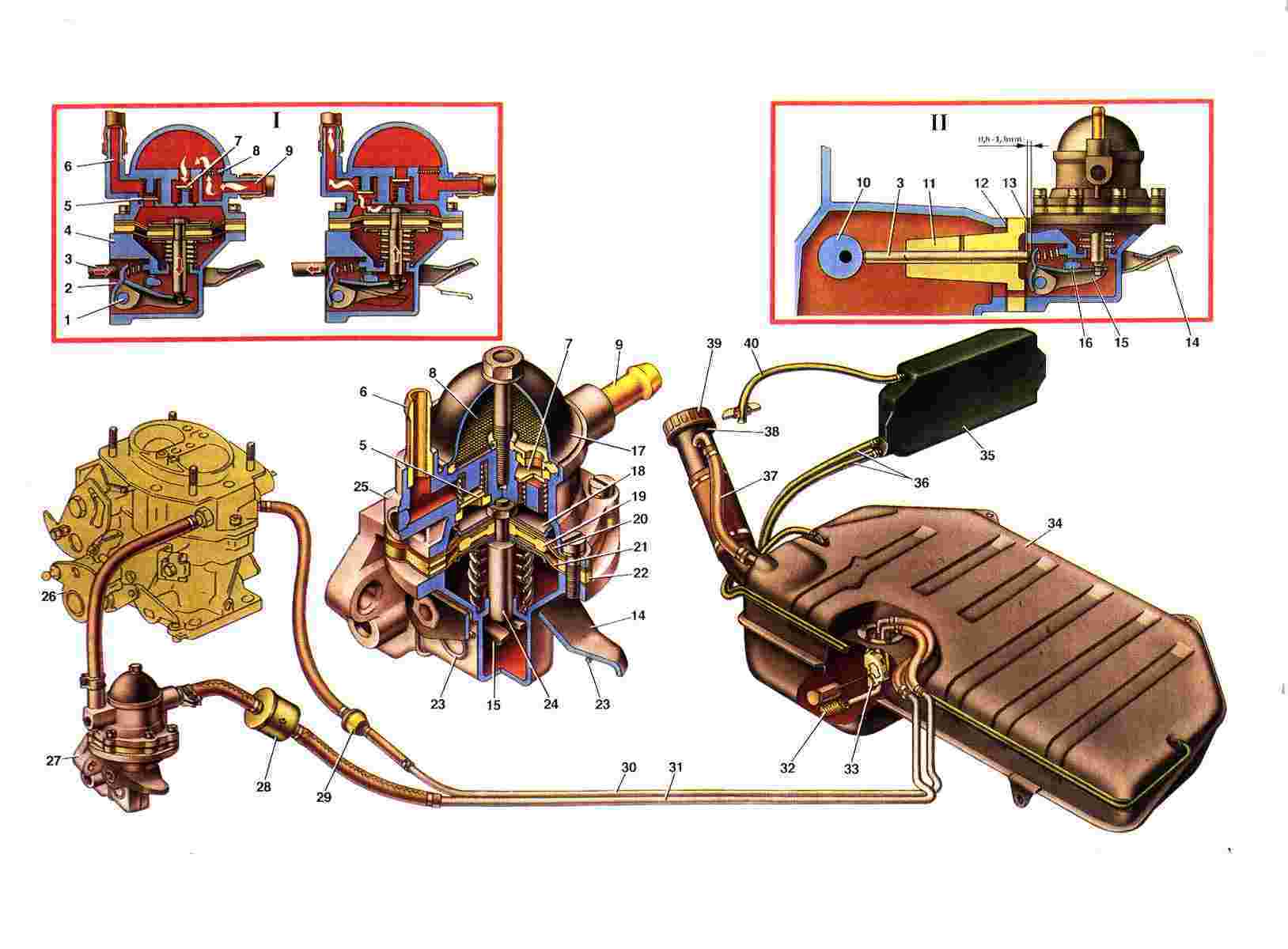

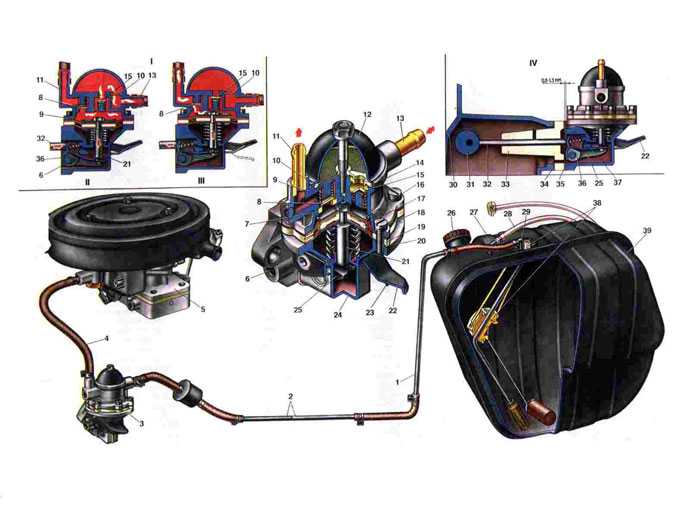

Меняем диафрагму топливного насоса

Замена диафрагмы не представляет сложностей, так как ремонт этой запчасти не производится. Последовательность действий такова:

• Очищаем Уайт – спиритом или бензином корпус устройства снаружи;
• Снимаем шланги, как подводящие, так и отводящие. Для предупреждения вытекания топлива в шланги можно вставить заглушки (например, болты М8)
• Теперь можно отверткой с крестовым шлицем отвернуть 6 винтов крепления верхнего корпуса и крышки к нижнему и разъединить их:
• Теперь нужно нажать на тарелку диафрагмы, повернуть шток, вытащить его из вилки балансира. После этого снимаем пружину:
• Теперь ключом на 8 отворачиваем гайку на штоке, и снимаем тарелку диафрагмы вместе с прокладкой. Диафрагма входит в состав ремонтного комплекта для бензонасоса, заменяем её, причем точно совмещаем все отверстия в диафрагмах, а затем затягиваем гайку на штоке.
• Сборка устройства делается в обратной последовательности.

В крайнем случае, можно заменить устройство целиком.

Для этого нужно только высокотемпературным герметиком хорошо промазать проставку между корпусом бензонасоса и блоком цилиндров, чтобы соблюсти герметичность.

Карбюратор ВАЗ 2107 является сложным, высокоточным прибором, состоящим из многих компонентов. Обилие деталей заметно на любом рисунке. Его полное описание сложно и нужно только специалистам.

Не менее сложно выглядит и внутреннее строение карбюратора.

Но, несмотря множество мелких деталей, схема и устройство карбюратора ВАЗ 2107 не очень трудны для понимания, если назвать важнейшие части и описать их функции:

• поплавковая камера, в которую поступает бензин в ограниченном количестве;
• поплавок в виде бочонка и игольчатый клапан, запирающий доступ бензина;
• камера смешивания, или смесительная;
• заслонки – дроссельная и воздушная;
• каналы и жиклёры, как воздушные, так и топливные;
• распылитель;
• диффузоры, их принцип действия – как сопла реактивного двигателя – создать конфигурацию воздушного потока;
• ускорительный насос;

Количественные (тарировочные) данные, характеризующие карбюратор ВАЗ 2107 следующие:

Все технические данные взяты из официального руководства. Полные характеристики описываются уравнениями высшей математики и аэрогидродинамики.

Преимущества инжекторных моделей ВАЗ 2107

• Благодаря оптимальному формированию топливной смеси КПД инжекторного двигателя выше, чем у карбюраторного. Соответственно, двигатель ваз 2107 инжектор потребляет меньше топлива и при этом мощнее, чем карбюраторный мотор с тем же объемом.
• Электроника регулирует обороты двигателя, благодаря чему он более устойчиво работает на холостом ходу, реже глохнет при неумелом старте с места и лучше заводится в мороз.
• В отличие от карбюраторного двигателя, инжекторный не нуждается в частой регулировке систем подачи топлива и зажигания.
• Оптимальный состав и количество топливно-воздушной смеси, поступающей в цилиндры, а также наличие катализатора обеспечивают минимальное содержание вредных веществ в выхлопе. Это важный момент с точки зрения экологии и заботы о здоровье.
• Гидронатяжитель цепи и гидрокомпенсаторы зазоров клапанов избавляют от необходимости ручной регулировки механизма и обеспечивают менее шумную работу двигателя.
• Диаграмма крутящего более “плавная” — высокий крутящий момент достигается в большем диапазоне оборотов.

Примечание: на инжекторный двигатель можно установить газовое оборудование как второго, так и четвертого поколения. Последний вариант более предпочтительный — четвертое поколение ГБО более экономично и предотвращает возможность возникновения “хлопков” в двигателе.
