Система смазки двигателя

Основные неисправности системы смазки

Внешними признаками неисправности системы смазки являются пониженное или повышенное давление масла в системе и ухудшение качества масла вследствие загрязнения.

Понижение давления возможно в результате недостаточного уровня масла, разжижения его, подтекания через неплотности в соединениях, загрязнения сетчатого фильтра маслоприемника, износа деталей масляного насоса, заедания редукционного клапана в открытом положении и вследствие износа подшипников коленчатого и распределительного валов.

Проверять уровень масла следует на прогретом двигателе, но не сразу после его остановки, а через 3-5 минут с тем, чтобы масло успело стечь. Если уровень ниже нормы, необходимо долить масло в поддон картера, предварительно выявив и устранив причину. Внешним осмотром выявляются течи масла из-под крышки привода распределительного вала, крышки клапанного механизма, блока цилиндров, масляного фильтра, а также из пробки заливной горловины, через штуцер датчика давления масла, из-под крышки маслоотделителя
системы вентиляции картера и через уплотнитель маслоизмерительного щупа.
Уровень масла может падать вследствие износа сальников стержней клапанов, износа и закоксовывания поршневых колец или их поломки, износа поршней и их канавок, износа цилиндров двигателя, износа стержней клапанов и их направляющих втулок, а также закоксовывания прорезей маслосъемных колец или заполнение их масляными отложениями. Эти неисправности приводят к повышенному расходу масла и, соответственно, падению давления в системе.

Повышение давления в системе смазки возможно вследствие применения масла с повышенной вязкостью, заедания редукционного клапана в закрытом положении и засорения маслопроводов.

Так как коленвал совершает вращательное движение, то под действием центробежных сил на стенках его масляных каналов откладываются продукты износа двигателя. Со временем проходное сечение этих каналов уменьшается настолько, что шатунный подшипник начинает испытывать масляное голодание. Усиленному загрязнению каналов способствует применение некачественного или не соответствующего двигателю масла, регулярная эксплуатации мотора в интенсивных режимах и несвоевременная замена масла.

Каналы подвода масла к гидрокомпенсаторам со временем также могут закоксовываться, и тогда гидрокомпенсатор перестает работать. Если его заклинит при открытом клапане, это приведет к выбиванию клапана поршнем. При этом разрушается сам гидрокомпенсатор и возможны повреждения распредвала, поршней, шатунов и появление трещин в головке блока цилиндров. Вероятны масляные проблемы и с гидронатяжителями, обеспечивающими натяжку ремней и цепей привода распредвалов. Их каналы также забиваются, что может стать причиной поломки ГРМ и разрушения головки блока цилиндров. При наличии в ГРМ механизма изменения фаз газораспределения грязь может спровоцировать отказ или нарушение его работы.

При эксплуатации автомобиля возможны случаи, когда может быть неисправен указатель давления масла. Для проверки правильности действия указателя давления вместо датчика ввертывают штуцер контрольного манометра и, сравнивая показания с проверяемым прибором, судят о его работе.

Диагностика давления масла.

Горит лампочка давления масла на холостых оборотах двигателя. Это первый тревожный симптом. Но может быть не всё еще потеряно. Причиной низкого давления масла в двигателе может быть очень простой и легко устраняемой.

Самая дальняя точка от масляного насоса головка блока двигателя. Естественно на коромыслах или на распревалу если он расположен в головке блока. Образуется самое низкое давлене. Но для нормальной работы двигателя оно должно присутствовать. Поэтому если даже просто открыть заливную пробку в клапанной крышке. Детали головки тщательно смазываются. При работающем двигателе будут видны брызги масла. Если их нет значит масло поступает с низким давлением. И уже даже по этому факту можно судить о том что в масляной системе неисправность. И уже можно судить о том почему загорелась лампа давления масла.

Но может быть и такое что неисправен датчик давления масла. Лампочка загорается . а детали головки блока смазываются обильно. Можно просто попробовать заменить датчик. Но будет более правильно, если измерить давление при помощи механического манометра.

Необходимо найти где находится датчик давления масла. Открутить его. На его место установить механический манометр. Он точно покажет давление масла в масляной системе. Давление масла ниже 0,2 Нм на холостых оборотах. Означает наличие неисправности.

Любую неисправность в двигателе необходимо начинать со снятия поддона. В первую очередь, конечно необходимо убедиться в исправном состоянии маслоприёмника и мест соединения с насосом. Отсутствие трещин, грязи состояние уплотнений. Если все в порядке. Проверяются вкладыши коренных и шатунных шеек коленвала. Это можно сделать при помощи калиброванной пластиковой проволоки . Откручивается крышка коренных и шатунных подшипников ставится между шейкой коленвала и вкладышем пластиковая проволока. Крышка закручивается с усилием, предназначенным для данной модели двигателя. Крышка снова снимается. И по ширине полученного пятна можно судить о величине образовавшегося зазора. Он не должен превышать более 0,15 мм. Измерение это можно назвать условным. Потому что шейка коленвала изнашивается не равномерно. Износ образует овал. По поперечному сечению шейки вала. Поэтому данное измерение может дать приблизительное представление о износе. И условно исключить или подтвердить причину неисправности. Для того чтобы двигаться дальше в поиске неисправности.

Износ распредвала и гидрокомпенсаторов.

Устройство системы смазки двигателя предполагает размещение распредвала в головке блока. Величина износа также проверяется при помощи пластиковой проволоки . Он не должен превышать 0,1 мм.

Если устройство системы смазки двигателя предполагает размещение рапредвала в блоке двигателя. Можно попробовать просунуть щуп между шейкой распредвала и втулкой. Если щуп походит, то износ недопустимый для дальнейшей работы. При наличии шатунов сделать это будет трудно. Но как вариант.

О потере масла в валах коромысел можно судить по износу втулок . Коромысла не должны болтаться влево вправо на валу

Стук гидрокомпенсаторов говорит о утечки давления в них.

Конечно более точная картина будет видна при полной разборке двигателя. И все подобные измерения не могут дать точного ответа на вопрос о износе двигателя. Единственное почему можно провести эти измерения, только для того чтобы обнаружить причину не связанную с износом. Такую как нарушение уплотнений, трещины. Возможно масляный насос вышел из строя или заклинил редукционный клапан в одном положение. В результате чего масло с магистрали высокого давления сбрасывается в обратку.

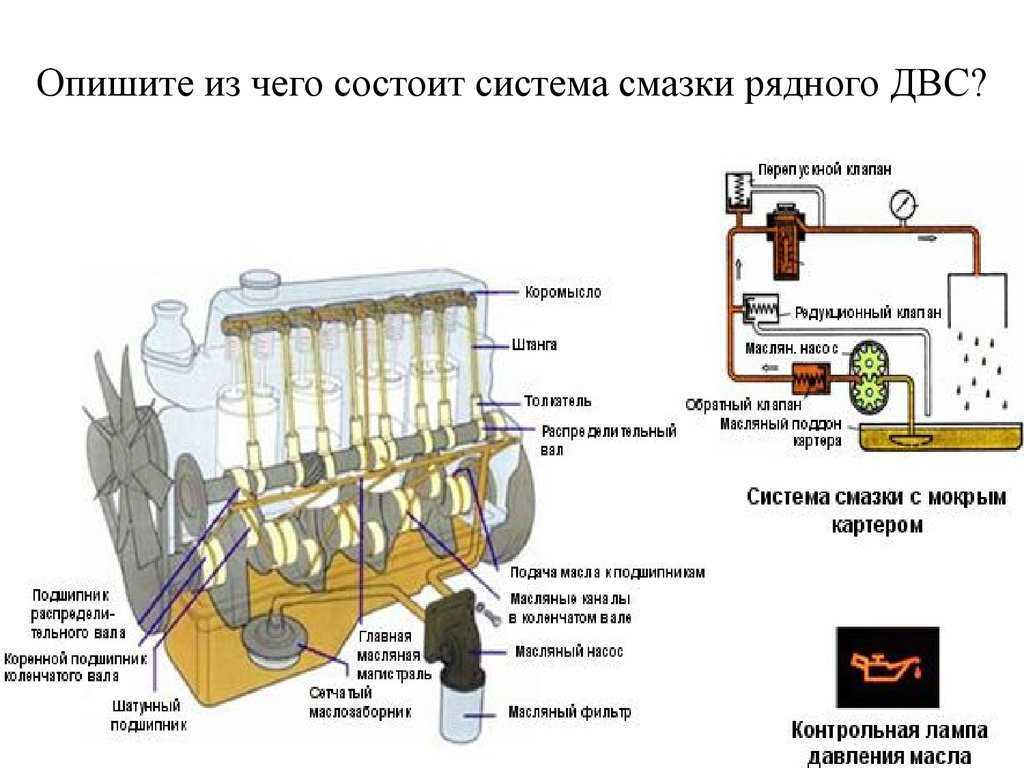

Устройство системы смазки двигателя имеет различные конструкции. Правильно определить причину неисправности можно . Зная конструкцию и схему. Но если двигатель прошел более 150 тыс км дело скорее всего в износе.

Мокрый картер

Этот способ считается общеупотребительным из-за простоты его реализации. Конструктивно системы смазки с мокрым картером состоит из следующих компонентов:

масляного поддона;
маслонасоса;
маслоприёмного устройства;
редукционного клапана;
маслопроводов;
фильтров тонкой/грубой очистки ММ;
радиатора;
датчиков уровня и давления смазочной жидкости;
маслозаливной горловины.

При работающем силовом агрегате маслонасос через сеточку маслоприёмного устройства нагнетает жидкость под давлением в ФГО, откуда она направляется в находящийся в блоке цилиндров центральный маслопровод. Отсюда под давлением через имеющиеся в перегородках БЦ каналы масло попадает в коленвал, смазывая сначала коренные подшипники, а затем и шатунные. Излишки смазки выдавливаются наружу через технологические зазоры и, попадая на вращающиеся детали коленвала, разбрызгиваются по всему объёму двигателя, смазывая самотёком поршневые пальцы, внутренние поверхности цилиндров, другие детали мотора. Параллельно ММ подаётся по маслопроводу в распредвал, смазывая его подшипники, шестерни и оси клапанных коромысел. Незначительная часть смазки (не более 20% от всего объема, циркулирующего в системе) попадает в фильтр тонкой очистки, откуда, очистившись, следует обратно в поддон

Параллельно деталям двигателя часть масла поступает в радиатор для принудительного охлаждения.

Связка из перепускного и редукционного клапанов обеспечивают нормальное функционирование системы при существенных колебаниях нагнетаемого маслонасосом давления.

Возможные неполадки в работе системы и способы их устранения

Некоторые моторные неполадки в системе смазки могут возникнуть неожиданно, даже если вы не так давно осуществляли ремонт автомобиля или проводили его техническое обслуживание. Перечислим основные проблемы и разберемся со способами их решения:

Вид неисправности	Причина	Устранение
Датчик давления масла не горит при включении зажигания	1. Индикатор перегорел	1. Замените лампочку датчика в приборной панели
	2. Повреждение провода, окисление разъема	2. Осмотрите место соединения и при необходимости произведите замену провода
	3. Выход из строя датчика давления масла	3. Замените датчик на новый
Индикатор давления масла горит на холостому ходу, при повышении оборотов отключается	Низкое давление масла из-за его перегрева. Система охлаждения работает неправильно	«Погоняйте» автомобиль на повышенных оборотах в течение 15-20 минут, чтобы охладить двигатель; проведите диагностическое обследование работоспособности охлаждающей системы
Индикатор на приборной панели горит при повышенных оборотах мотора	Неисправен редукционный клапан	С помощью щупа проверьте уровень моторного масла в автомобиле, при необходимости замените редукционный клапан
Индикатор горит постоянно	1. Слишком низкое количество масляной жидкости	1. Проверьте уровень масла и долейте его при необходимости
	2. Насос не работает, канал масляного насоса загрязнен	2. Прочистите или замените насос
Большой расход масла	Износ цилиндров, поршневых колец, маслосъемных колпачков, уплотнительных элементов	Произведите осмотр двигательной системы и устраните причину утечки

И напоследок

Система смазки двигательной установки защищает автомобиль от ежедневных перегревов и значительно повышает его ресурс

Поэтому важно держать ее в исправном состоянии. Для этого водитель должен своевременно проводить техническое обслуживание транспортного средства и устранять мелкие неисправности, которые в дальнейшем могут привести к дорогостоящему ремонту

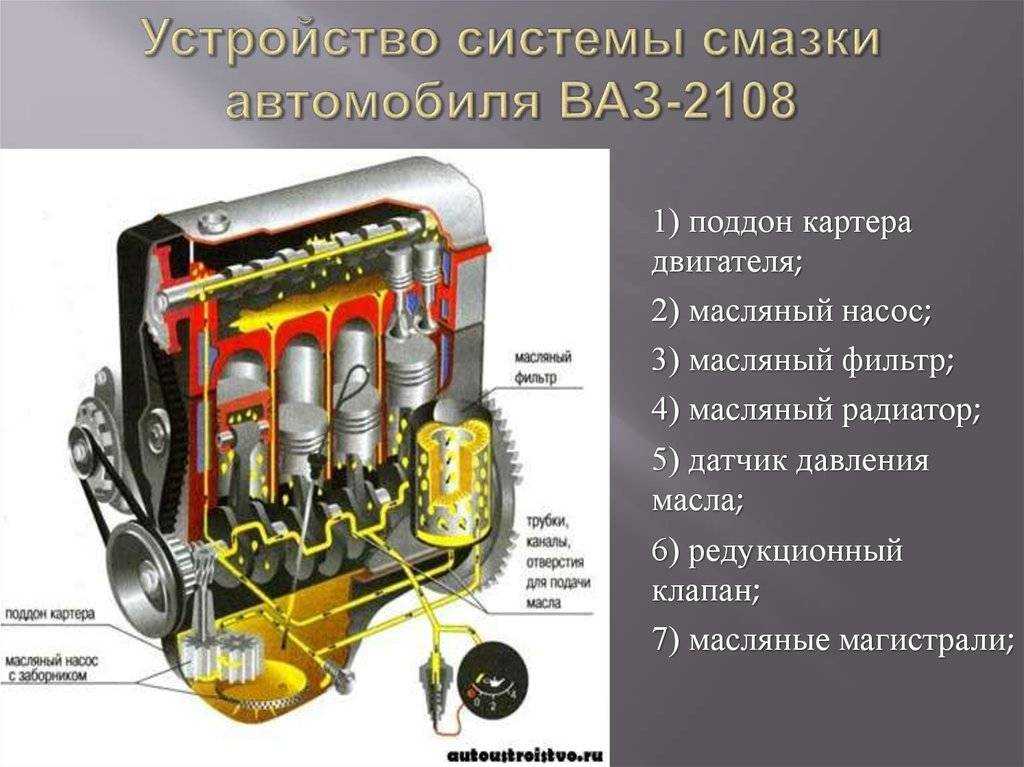

Система смазки двигателя ВАЗ

Система смазки двигателя за счет подачи масла к трущимся поверхностям обеспечивает:

уменьшение трения и повышение механического КПД двигателя;
уменьшение износа трущихся деталей;
охлаждение деталей двигателя;
вынос продуктов износа из сопряжений деталей двигателя.

Система смазки двигателя ВАЗ — комбинированная, т.е. смазывание происходит одновременно двумя способами: под давлением и разбрызгиванием. При температуре масла 85 °С и частоте вращения коленвала 5600 мин-1, давление в системе смазки составляет от 3,5 до 4,5 кгс/см2. При минимальной частоте вращения коленчатого вала (от 850 до 900 мин-1) минимальное давление должно составлять не менее 0,5 кгс/см2. Вместимость системы смазки, включая масло в масляном фильтре, составляет 3,75 л.

Система смазки двигателя ВАЗ состоит из следующих элементов:

масляный картер 2;
указатель уровня масла 23;
масляный насос 1;
приемный патрубок насоса с мелкой фильтрующей сеткой;
полнопоточный масляный фильтр 24;
редукционный клапан;
указатель давления масла;
датчики 20 давления масла;
контрольной лампы недостаточного давления масла в системе;
каналы подвода масла.

Под давлением смазываются подшипники коленчатого и распределительного валов, подшипники вала привода вспомогательных агрегатов, подшипник шестерни привода масляного насоса и распределителя зажигания.

Разбрызгиванием смазываются стенки цилиндров, поршни с поршневыми кольцами, поршневые пальцы в бобышках поршня, цепь привода распределительного вала, опоры рычагов привода клапанов и стержни клапанов в направляющих втулках.

Циркуляция масла в системе обеспечивается масляным насосом. Насос засасывает масло из картера и по каналу 3 в блоке цилиндров подает его в полнопоточный фильтр 24. Очищенное масло из фильтра, через главную масляную магистраль 19 и каналы 21 в блоке цилиндров, поступает к коренным подшипникам и подшипникам вала привода вспомогательных агрегатов. От коренных подшипников масло через внутренние каналы 22 в коленчатом валу поступает к шатунным подшипникам. Часть масла через отверстия в нижних головках шатунов разбрызгивается и смазывает цилиндры и детали поршневой группы двигателя. Через каналы 17 и 18 в блоке и головке цилиндров, далее через магистральный канал 13 в распределительном валу масло подается к подшипникам и кулачкам вала. Цепь привода распределительного вала смазывается маслом, выходящим из передних опор распределительного вала и вала привода вспомогательных агрегатов.

На блоке цилиндров установлены датчик давления масла и датчик контрольной лампы недостаточного давления установлены. Датчики соединяются с главной масляной магистралью. В момент запуска двигателя зажигается контрольная лампа зажигается, поскольку давление масла в системе надостаточное. При работающем двигателе лампа должна гаснуть. В нектороых случаях лампа может гореть и при нагретом двигателе, когда он работает на малых частотах вращения коленчатого вала при холостом ходе.

Система смазки

Для уменьшения изнашиваемости соприкасающихся друг с другом деталей автомобиля, к ним подается масло при помощи системы смазки. Система смазки также служит для частичного охлаждения этих деталей и удаления продуктов износа.

Рис. 8.1. Схема системы смазки двигателя
1 — канал подачи масла к газораспределительному механизму; 2 — главная масляная магистраль; 3 — канал подачи масла к подшипникам коленчатого вала; 4 — картер двигателя; 5 — фильтрующий элемент; 6 — корпус масляного фильтра; 7 — масляный насос;
8 — маслоприемник с сетчатым фильтром; 9 — поддон картера; 10 — пробка для слива масла

Система смазки состоит из следующих деталей (рисунок 8.1.):
поддона картера,
масляного насоса с маслоприемником,
масляного фильтра,
каналов для подачи масла под давлением, просверленных в блоке цилиндров, головке блока и в других деталях двигателя.

Поддон картера – это емкость для хранения масла.

Масляный насос (рисунок 8.2) – это устройство, непосредственно участвующее в подаче масла к деталям. Масло подается под давлением через фильтр и каналы. Насос представляет собой две шестеренки. При их вращении зубья захватывают масло и подают его в главную масляную магистраль.

Рис. 8.2. Схема работы масляного насоса
1 — шестерни масляного насоса; 2 — редукционный клапан; 3 — пружина

Редукционный клапан ограничивает давление в системе масляных каналов. Если давление избыточно, то пружина сжимается, и часть масла поступает обратно.

Масляный фильтр очищает масло от примесей.

Рис. 8.3. Схема вентиляции картера двигателя 1 — корпус воздушного фильтра; 2 — фильтрующий элемент; 3 — всасывающий коллектор вентиляции картера; 4 — карбюратор; 5 — впускной трубопровод; 6 — впускной клапан; 7 — шланг вентиляции картера; 8 — маслоотделитель; 9 — сливная трубка маслоотделителя; 10 — картер двигателя; 11 — поддон картера

Вентиляция картера двигателя (рисунок 8.3). Во время такта сжатия и рабочего хода пары бензина и газы могут попадать в картер и способствовать разжижению масла. Для того, чтобы этого не происходило, вентилятор обеспечивает отсос из картера и отвод во впускной трубопровод паров бензина и выхлопных газов.

Основные неисправности системы смазки.

Протекание масла. Причина: слабо затянута сливная пробка в поддоне картера, повреждены уплотнительные прокладки и наружные маслопроводы, износ сальников. Способы устранения: восстановление герметичности соединений, замена поврежденных деталей (т.е.изношенных прокладок и сальников).

Низкое давление в системе смазки. Причина: недостаточное количество масла, некачественное масло, износ подшипников коленчатого вала или деталей масляного насоса. Способ устранения: проверьте уровень масла (если нужно, долейте), замените изношенные механизмы. При эксплуатации придерживайтесь рекомендациям завода-изготовителя по использованию определенной марки масла.

Как устроена система смазки

Если не брать во внимание какой-то определенный двигатель, а брать за основу общие показатели данного механизма, то система смазки в обязательном порядке включает в себя следующие составляющие:

Поддон картера;
Заборник масла;
Масляный радиатор;
Масляный насос;
Масляный фильтр;
Датчик для замера давление;
Датчик количества масла и температуры;
Масляный щуп;
Клапан пропуска;
магистраль и каналы для масла.

Само масло, которое является одним из основных условий функционирования этой системы, храниться в поддоне картера двигателя внутреннего сгорания. Когда “сердце машины” не работает, в эту емкость стекает все масло, кроме остатков, застрявших в фильтре и совсем малого количества, оставшегося на самих деталях.

Что касается масляного фильтра, то он просто незаменим, и выполняет свою очевидную роль. Благодаря ему, смазывающая жидкость очищается от продуктов горения и других загрязнителей, которые появляются в процессе работы двигателя и от которых система может сильно пострадать.

Еще один важнейший элемент, входящий в данный узел – это радиатор. Благодаря ему в процесс вступает жидкость системы охлаждения, которая не дает перегреваться моторному маслу, ведь в случае перегревов оно теряет свои важнейшие качества и свойства.

Слайд 14 Охрана окружающей средыВсе работы по ТО и Р

техники безопасности и промышленной санитарии.Все работы по разборке и сборке

узлов производить на специальных приспособлениях, обеспечивающих их устойчивое положение.Оборудование, приспособления и инструмент для работ по ТО и Р должно находиться в исправном состоянии и соответствовать своему назначению.При разборке и сборке деталей с гарантированным натягом пользоваться специальными съемниками и приспособлениями.Естественное и искусственное освещение рабочих мест должно быть достаточным для безопасного выполнения работ.Помещения для ТО и Р должны иметь надежную приточно-вытяжную вентиляцию.

Назначение системы смазки двигателя

Любой двигатель внутреннего сгорания состоит из сотен деталей, большинство из которых (главным образом — детали КШМ и ГРМ) находится в постоянном движении друг относительно друга, а поэтому подвержены трению и износу.

Силы трения приводят к бесполезной затрате мощности двигателя, а в ряде случаев делают работу двигателя и вовсе невозможной — при трении детали нагреваются и расширяются, зазоры между ними уменьшаются и заполняются продуктами износа, и в результате происходит заклинивание.

Решает эти проблемы система смазки двигателя. Главное, что выполняет система смазки — заменяет «сухое» трение на «мокрое», в результате трение между трущимися деталями снижается на порядок, и двигатель может нормально работать.

Современная система смазки двигателя выполняет несколько функций:

— Снижение сил трения между деталями;
— Охлаждение деталей;
— Удаление из зазоров продуктов износа деталей и частиц нагара;

— Защита поверхностей деталей от коррозии;

— Функции управления.

Функции охлаждения и удаления продуктов износа обеспечиваются тем, что масло в современных двигателях циркулирует, находится в постоянном движении, при этом очищается и охлаждается.

Антикоррозийные свойства обеспечиваются масляной пленкой, которая постоянно покрывает детали, а также разнообразными присадками, которые содержатся в моторных маслах.

Система смазки двигателя содержит несколько основных компонентов:

-Масляный поддон картера;

-Масляный насос;

— Масляный фильтр;

— Масляный радиатор ;

— Датчики давления и температуры масла;

— Редукционные клапаны;

— Масляная магистраль и масляные каналы.

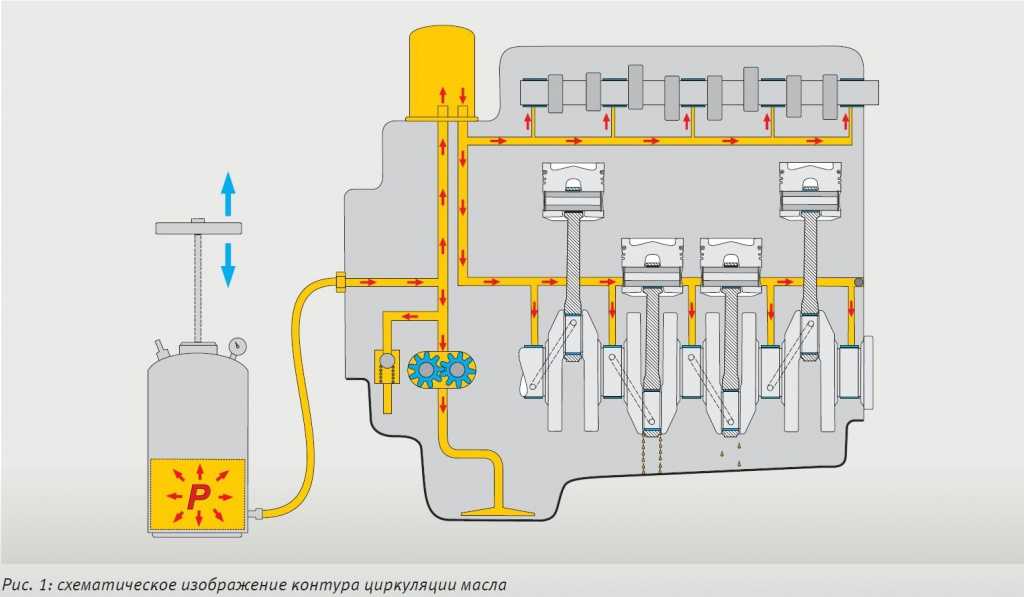

Принцип работы смазочной системы выстроен таким образом, чтобы обеспечить подачу масла ко всем трущимся деталям на всех режимах работы двигателя.

Масло хранится в поддоне картера, откуда при запуске двигателя насосом нагнетается в масляный фильтр, а от него под давлением через главную магистраль и каналы в блоке цилиндров поступает к наиболее трущимся и нагруженным деталям — коренным и шатунным подшипникам коленчатого вала, опорным подшипникам и кулачкам распределительного вала ГРМ.

Из переднего коренного подшипника коленвала масло поступает на привод ГРМ и в головку блока цилиндров, где образует масляную ванну — так осуществляется смазка коромысел, толкателей, клапанов и других деталей. Из ГБЦ масло по сливным каналам стекает в поддон картера.

Одновременно масло поступает в каналы в шатунах, и через специальные отверстия или форсунки разбрызгивается на стенки цилиндров и внутренние поверхности поршней — так обеспечивается снижение трения поршневых колец о стенки цилиндра, а также охлаждение поршней и цилиндров. Во многих двигателях такой схемы смазки не предусмотрено — в них смазка поршневых пальцев и цилиндров осуществляется масляным туманом.

По стенкам цилиндров масло стекает в картер, капли масла разбиваются движущимися деталями КШМ — так в картере образуется масляный туман. Вклад в образование тумана делает и масло, выдавливаемое из-под шатунных подшипников.

Масляный туман обеспечивает смазку шатунных пальцев, цилиндров, внутренних поверхностей поршней и других деталей.

В двигателях с турбонаддувом предусмотрена возможность подачи масла к валу турбокомпрессора, которая имея большую скорость вращения, без смазки быстро выйдет из строя.

1. Патрубок маслоналивной; 2. Насос топливный;
3. Трубка маслоподводящая; 4. Трубка маслоотводящая;
5. Фильтр центробежной очистки масла; 6. Фильтр масляный;
7. Указатель давления масла;
8. Клапан перепускной масляного фильтра; 9. Кран радиатора;
10. Радиаторы; 11. Клапан дефференциальный;
12. Клапан предохранительный радиаторной секции;
13. Картер масляный; 14. Труба всасывающая с заборником;
15. Секция радиаторная масляного насоса;
16. Секция нагнетающая масляного насоса;
17. Клапан редукционный нагнетающей секции;
18. Полость дополнительной центробежной очистки масла

Назначение и характеристика

Смазочной называется система, обеспечивающая подачу масла к трущимся деталям двигателя. Смазочная система служит для уменьшения трения и изнашивания деталей двигателя, для охлаждения и коррозионной защиты трущихся деталей и удаления с их поверхностей продуктов изнашивания.

Рис. 1. Типы смазочных систем, классифицированных по различным признакам

В двигателях автомобилей применяется комбинированная смазочная система различных типов (рис. 1). Комбинированной называется смазочная система, осуществляющая смазывание деталей двигателя под давлением и разбрызгиванием. Давление создается масляным насосом, а разбрызгивают масло коленчатый вал и другие быстровращающиеся детали двигателя. Под давлением смазываются наиболее нагруженные трущиеся детали двигателей — коренные и шатунные подшипники коленчатого вала, опорные подшипники распределительного вала, подшипники вала привода масляного насоса и др. Разбрызгиванием смазываются стенки цилиндров, поршни, поршневые кольца, поршневые пальцы, детали газораспределительного механизма, его цепного или шестеренного привода и другие детали двигателей. В двигателях со смазочной системой без масляного радиатора охлаждение масла, которое нагревается в процессе работы, происходит в основном в масляном поддоне. При наличии в смазочной системе масляного радиатора охлаждение масла осуществляется и в масляном поддоне, и в масляном радиаторе, который включается в работу при длительном движении автомобиля с высокими скоростями и при эксплуатации автомобиля летом. В смазочной системе с открытой вентиляцией картера двигателя картерные газы, состоящие из горючей смеси и продуктов сгорания, удаляются в окружающую среду. При закрытой вентиляции картера двигателя картерные газы принудительно удаляются в цилиндры двигателя на догорание, что предотвращает попадание газов в салон кузова легкового автомобиля и уменьшает выброс ядовитых веществ в окружающую среду. Для смазывания двигателей автомобилей применяют специальные моторные масла минерального происхождения, которые получают из нефти, а также синтетические. Марки моторных масел весьма разнообразны. Их основными свойствами являются вязкость, Маслянистость и чистота (отсутствие механических примесей и кислот). Вязкость характеризует чистоту масла, его текучесть и способность проникать в зазоры между трущимися деталями. Маслянистость характеризует свойство масла обволакивать трущиеся детали масляной пленкой. Для повышения качества моторных масел к ним добавляют специальные присадки, повышающие смазывающие свойства масел.

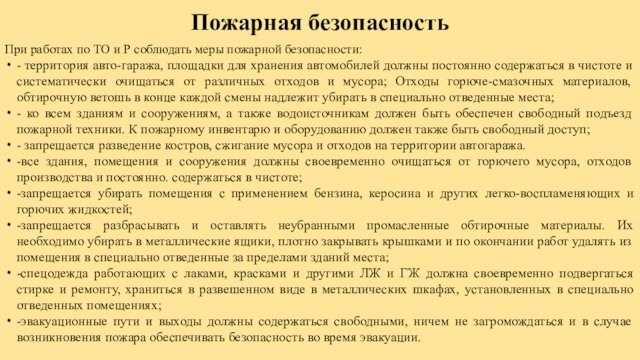

Слайд 15 Пожарная безопасностьПри работах по ТО и Р соблюдать

должны постоянно содержаться в чистоте и систематически очищаться от различных

отходов и мусора; Отходы горюче-смазочных материалов, обтирочную ветошь в конце каждой смены надлежит убирать в специально отведенные места;- ко всем зданиям и сооружениям, а также водоисточникам должен быть обеспечен свободный подъезд пожарной техники. К пожарному инвентарю и оборудованию должен также быть свободный доступ;- запрещается разведение костров, сжигание мусора и отходов на территории автогаража.-все здания, помещения и сооружения должны своевременно очищаться от горючего мусора, отходов производства и постоянно. содержаться в чистоте;-запрещается убирать помещения с применением бензина, керосина и других легко-воспламеняющих и горючих жидкостей;-запрещается разбрасывать и оставлять неубранными промасленные обтирочные материалы. Их необходимо убирать в металлические ящики, плотно закрывать крышками и по окончании работ удалять из помещения в специально отведенные за пределами зданий места;-спецодежда работающих с лаками, красками и другими ЛЖ и ГЖ должна своевременно подвергаться стирке и ремонту, храниться в развешенном виде в металлических шкафах, установленных в специально отведенных помещениях;-эвакуационные пути и выходы должны содержаться свободными, ничем не загромождаться и в случае возникновения пожара обеспечивать безопасность во время эвакуации.

Работа смазочной системы

Принцип работы всех смазочных систем одинаков – масло из поддона («мокрый картер») или масляного бака («сухой картер») засасывается насосом через маслозаборник с сетчатым фильтром, и нагнетается в главную масляную магистраль.
Роль главной магистрали могут выполнять трубопроводы и (или) специально предусмотренные продольные каналы в блок-картере, откуда масло по поперечным сверлениям и каналам подводится к подшипникам коленчатого и распределительного валов, а также к другим точкам, нуждающимся в принудительной смазке.

Масло, вытекающее из коренных и шатунных подшипников коленчатого вала и подшипников распределительного вала, а также снимаемое с зеркала цилиндров маслосъемными кольцами, подхватывается кривошипами и противовесами коленчатого вала и разбрызгивается в картере, создавая в его пространстве масляный туман. Масляный туман, оседая, смазывает зеркало цилиндров, кулачки, зубчатые колеса распределительного вала, поршневые пальцы и другие детали кривошипно-шатунного и газораспределительного механизмов.
В некоторых конструкциях капельки масла, оседая, самотеком поступают к толкателям. Масляный туман проникает также в зазор между стержнем клапана и его направляющей втулкой.

Некоторые детали двигателя (оси коромысел, узел осевой фиксации распределительного вала, распределительные зубчатые колеса) могут смазываться путем пульсирующей подачи масла. Прерывистость смазывания этих узлов осуществляется посредством золотникового устройства, образуемого лысками и канавками на опорных шейках распределительного вала.

В сетке маслозаборника масло проходит первичную фильтрацию, а после насоса – вторичную.

Часть масла проходит в масляный радиатор для охлаждения, и, охлаждаясь, стекает в масляный картер двигателя по шлангу.

Так как давление в главной масляной магистрали должно поддерживаться в определенных значениях (оно не должно сильно изменяться в зависимости от температуры масла и частоты вращения коленчатого вала двигателя), то в системе устанавливают редукционный клапан, который при критическом давлении открывается и возвращает часть масла во впускную полость насоса.

Предохранительный клапан установлен последовательно в магистраль радиатора и отключает его, если при малой частоте вращения коленчатого вала давление в смазочной системе падает ниже допустимого; этим достигается увеличение поступления масла в магистраль к подшипникам коленчатого и распределительного валов. В смазочной системе, показанной на рис. 2, перепускной клапан 6 радиатора установлен параллельно.
При засорении радиатора или пуске холодного двигателя, когда вязкость масла велика, клапан перепускает масло мимо радиатора, что ускоряет прогрев двигателя.

Давление масла в главной масляной магистрали контролируется манометром и (или) сигнальной лампочкой, которая загорается при недостаточном давлении масла в системе. Иногда для контроля температуры масла используют термометр.
Контроль уровня масла в системе осуществляется посредством специального щупа, на котором нанесены риски максимального и минимального допустимого уровня масла в поддоне картера.

Кроме основного контура циркуляции масла, могут быть предусмотрены следующие параллельные контуры:

неполнопроточного (параллельного) фильтра тонкой очистки масла;
смазочной системы воздушного компрессора пневмосистемы автомобиля.

Основными элементами смазочных систем являются масляный насос, редукционные клапаны, масляные фильтры и масляный радиатор.
К смазочной системе относится и устройство для вентиляции картерного пространства.

***
