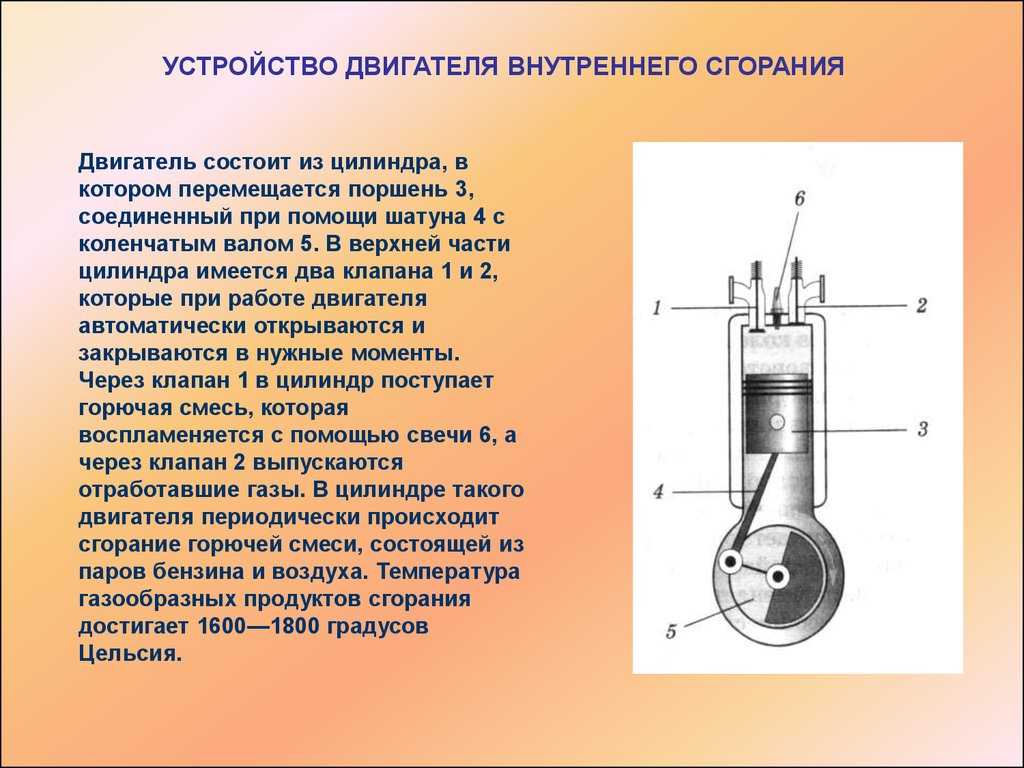

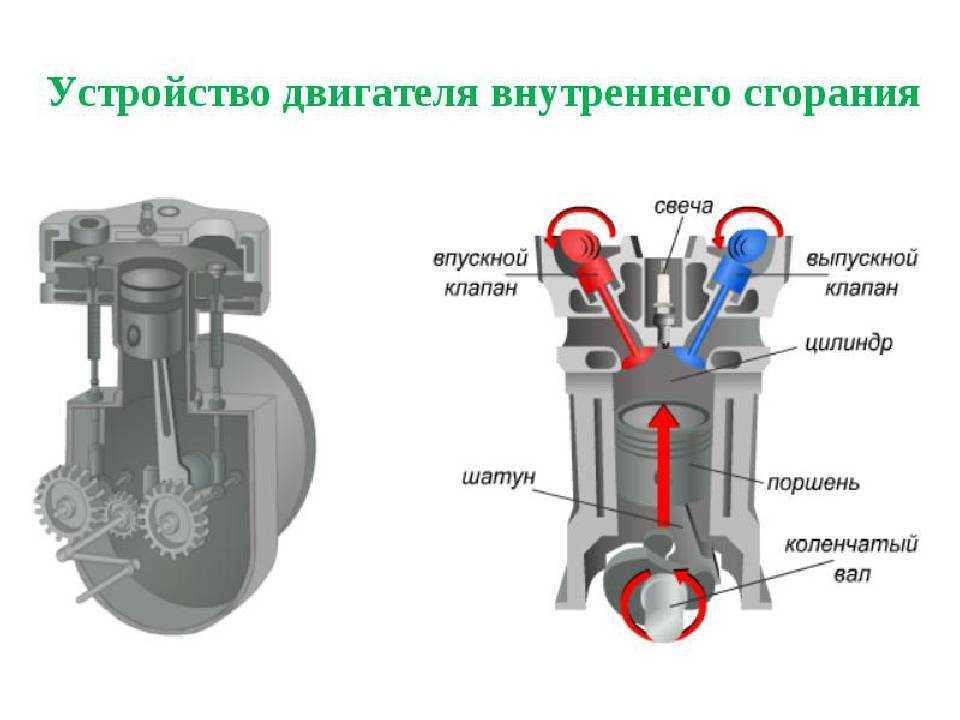

Устройство и принцип работы двигателя внутреннего сгорания

Предназначение КШМ и ГРМ

КШМ – Кривошипно-шатунный механизм, создан для превращения тепловой энергии во вращательно-поступательное механическое движение с помощью деталей кривошипа.

Блок двигателя

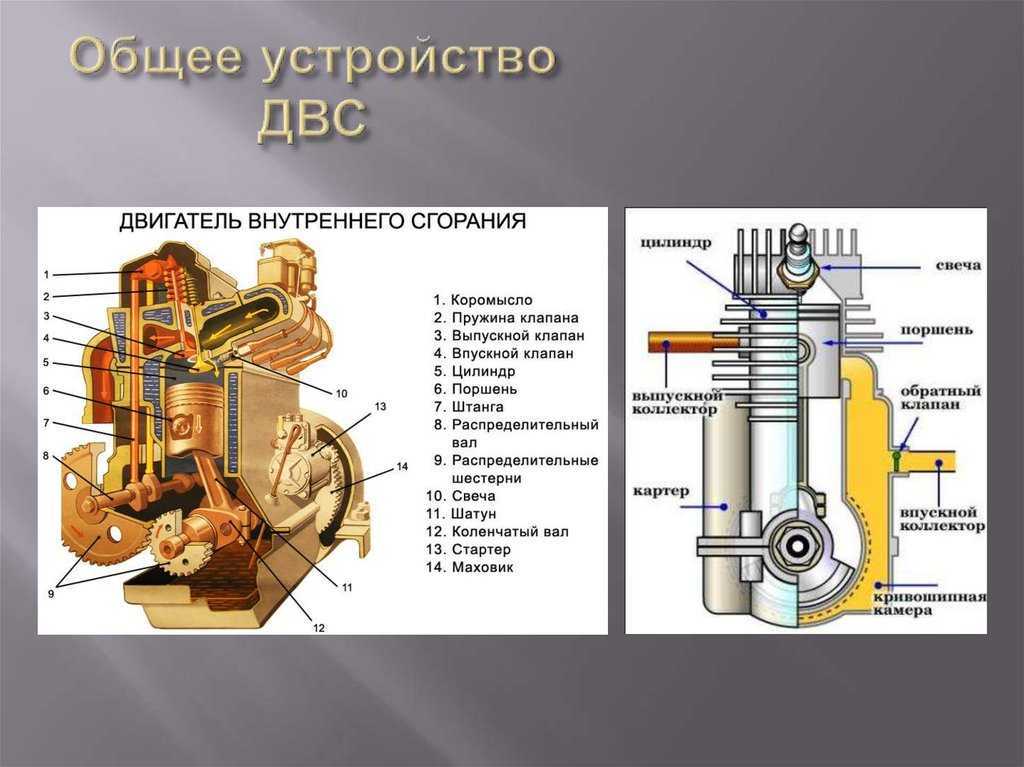

КШМ состоит из: блока цилиндров, коленчатого вала, шатунов, поршней, поршневых колец, поршневых пальцев и вкладышей.

Блок двигателя, самая массивная деталь, это остов или проще сказать, каркас двигателя, на котором крепятся все остальные детали двигателя. Блок неразборный, это одна большая деталь, отлитая из металла, например из чугуна, а в последнее время, чаще всего из алюминия. В блоке имеется множество каналов и технологических отверстий, одни из которых называются цилиндры.

Цилиндры требуют очень высококачественной обработки поверхности, так как в них происходит вся основная работа, то есть в них сгорает рабочая смесь и движутся поршни.

Поршни воспринимают давление от сгоревшей рабочей смеси и двигаясь в цилиндре поступательно вверх-вниз, передают это давление на коленчатый вал с помощью специальных толкателей шатунов.

Коленчатый вал, уже в свою очередь, преобразует это поступательное движение во вращательное движение, благодаря своей конструкции, а если быть точнее, то с помощью кривошипов. Что это значит?

Головка блока цилиндров

Газораспределительный механизм

Коленчатый вал состоит из шеек или колен, которые соединены между собой массивными маятниковыми пластинами. Этих шеек, два вида: коренные и шатунные. Коренными шейками, коленчатый вал крепится в блоке. Эти шейки расположены по оси коленвала. Шатунные же шейки, расположены на значительном удалении от оси вала. Таким образом получается кривошипный механизм, когда коленчатый вал, закрепленный в блоке, лишен возможности перемещаться по оси, но имеет возможность вращаться вокруг этой оси с помощью давления на выпирающих шатунных шейках. К концу коленчатого вала прикреплен маховик, который уже передает вращение коленчатого вала на детали трансмиссии и далее, вплоть до колес автомобиля.

ГРМ – Газораспределительный механизм – это такой механизм, с помощью которого, двигатель «дышит». Конкретнее, именно с помощью ГРМ, рабочая смесь, заставляющая двигатель работать, поступает в цилиндры, причем в строго назначенное ей время и в необходимом количестве. Затем, после того, как рабочая смесь сделала свое дело, ГРМ занимается освобождением цилиндров двигателя от продуктов горения, для того, чтобы они были готовы принять в себя следующую порцию топлива. ГРМ состоит из: головки блока цилиндров (ГБЦ), распределительного вала, клапанов, толкающих коромысел и пружин.

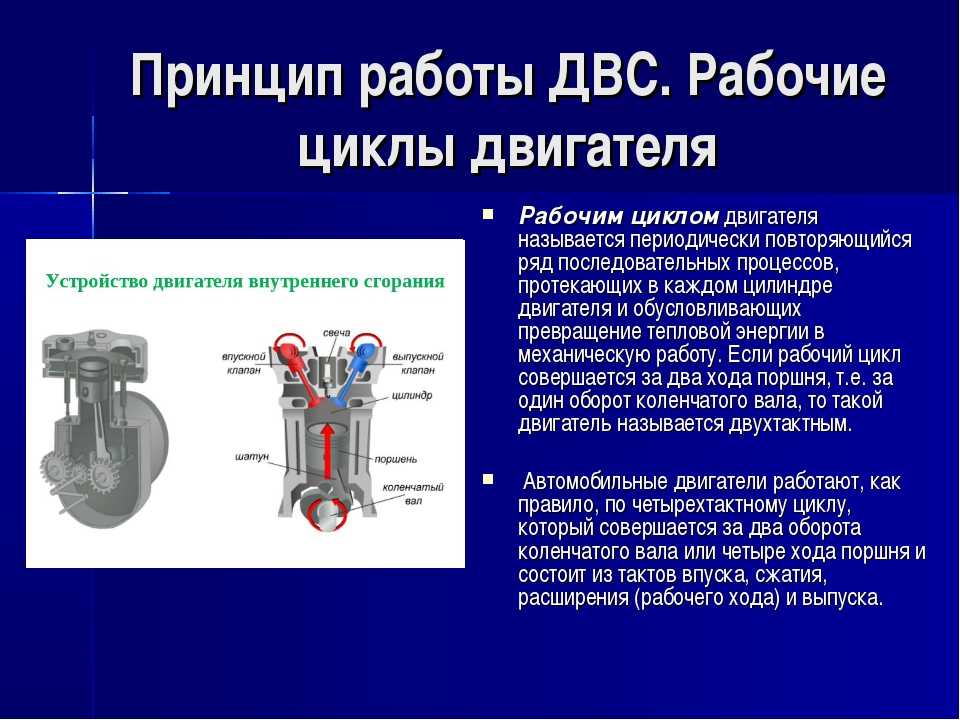

Принцип работы

При сгорании горючей смеси, состоящей из легковоспламеняемых продуктов и воздуха, выделяется больше количество энергии. Причем в момент воспламенения смеси она значительно увеличивается в объеме, возрастает давление в эпицентре воспламенения, по сути, происходит маленький взрыв с высвобождением энергии. Этот процесс и взят за основу.

Если сгорание будет производиться в закрытом пространстве – возникающее при сгорании давление будет давить на стенки этого пространства. Если одну из стенок сделать подвижной, то давление, пытаясь увеличить объем замкнутого пространства, будет перемещать эту стенку. Если к этой стенке присоединить какой-нибудь шток, то она уже будет выполнять механическую работу – отодвигаясь, будет толкать этот шток. Соединив шток с кривошипом, при перемещении он заставит провернуться кривошип относительно своей оси.

В этом и заключается принцип работы силового агрегата с внутренним сгоранием – имеется закрытое пространство (гильза цилиндра) с одной подвижной стенкой (поршнем). Стенка штоком (шатуном) связана с кривошипом (коленчатым валом). Затем производится обратное действие – кривошип, делая полный оборот вокруг оси, толкает штоком стенку и так возвращается обратно.

Но это только принцип работы с пояснением на простых составляющих. На деле же процесс выглядит несколько сложнее, ведь надо же вначале обеспечить поступление смеси в цилиндр, сжать ее для лучшего воспламенения, а также вывести продукты горения. Эти действия получили название тактов.

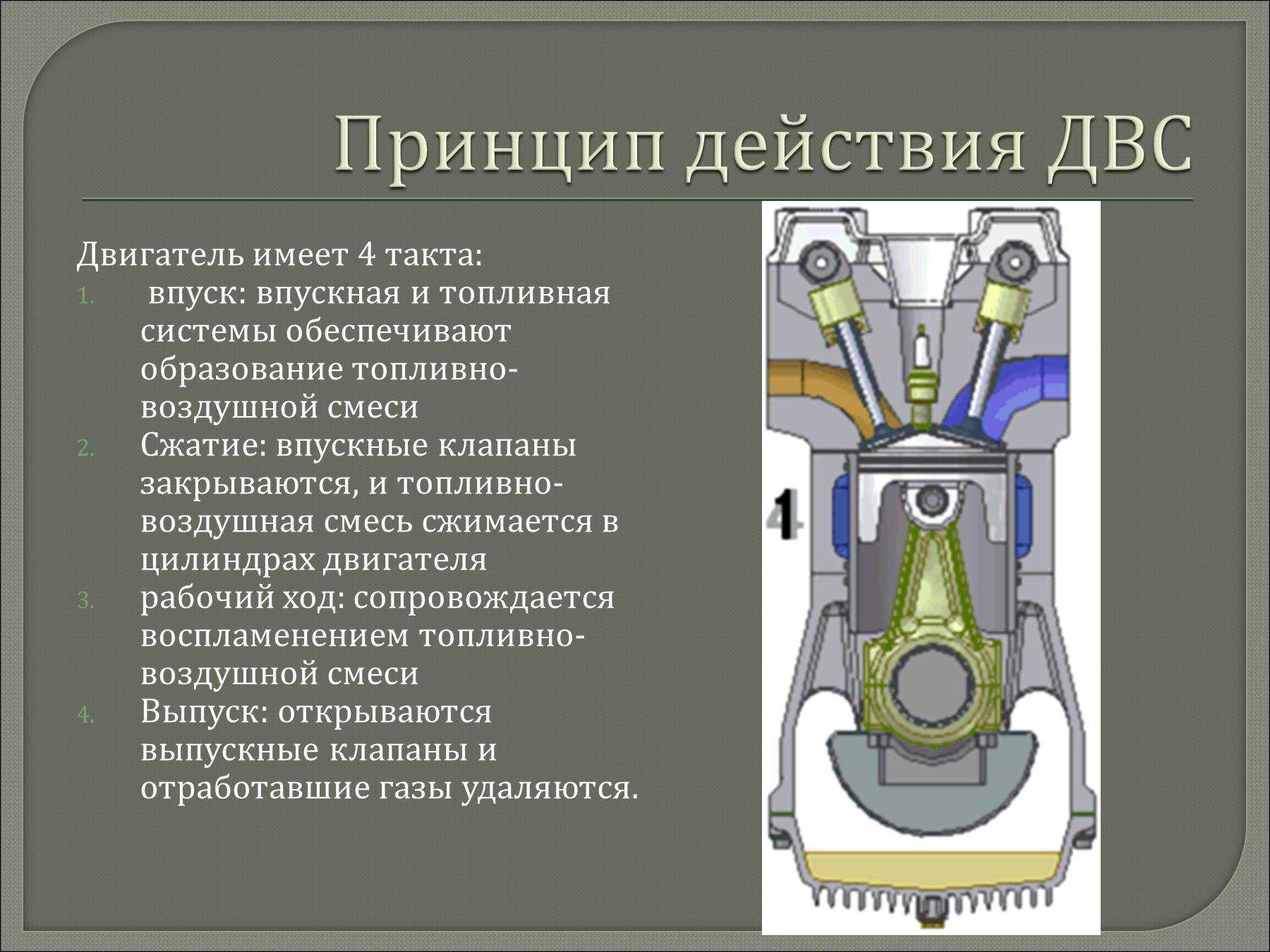

Всего тактов 4:

• впуск (смесь поступает в цилиндр);
• сжатие (смесь сжимается за счет уменьшения объема внутри гильзы поршнем);
• рабочий ход (после воспламенения смесь из-за своего расширения толкает поршень вниз);
• выпуск (отведение продуктов горения из гильзы для подачи следующей порции смеси);

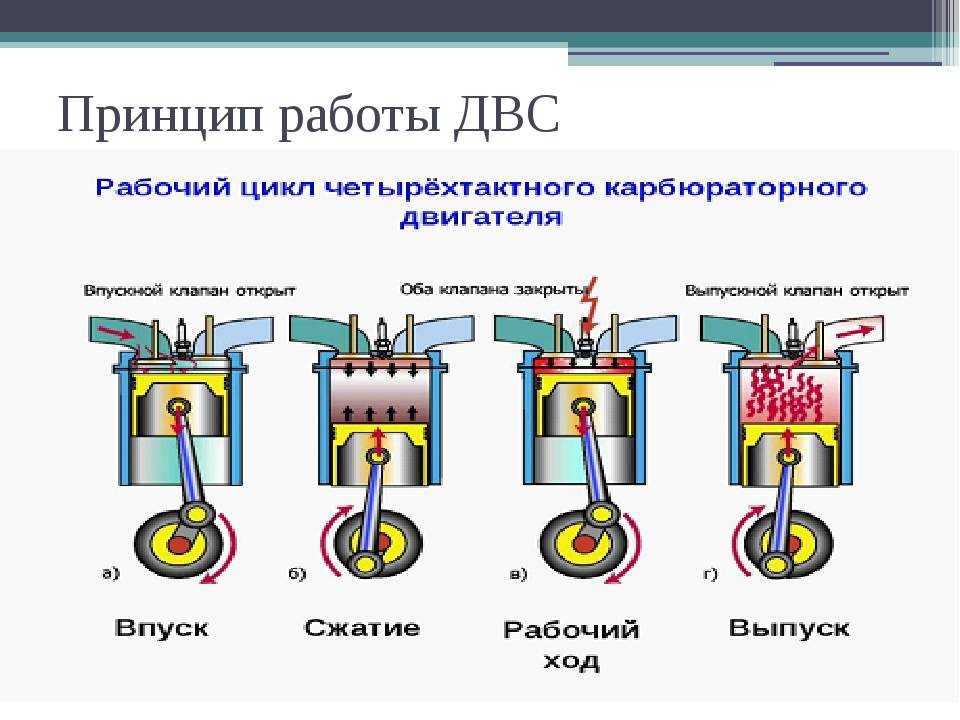

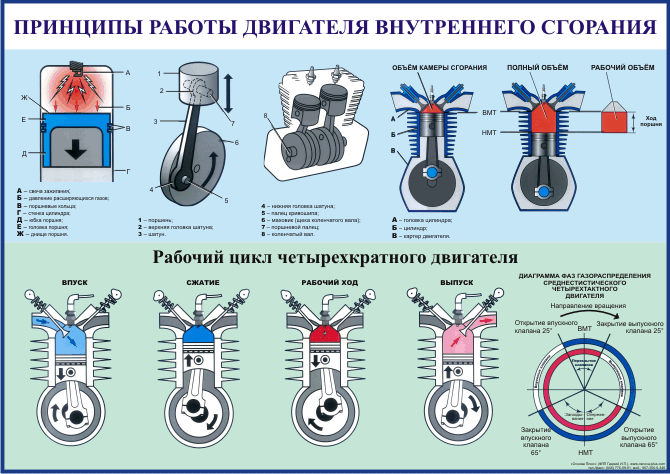

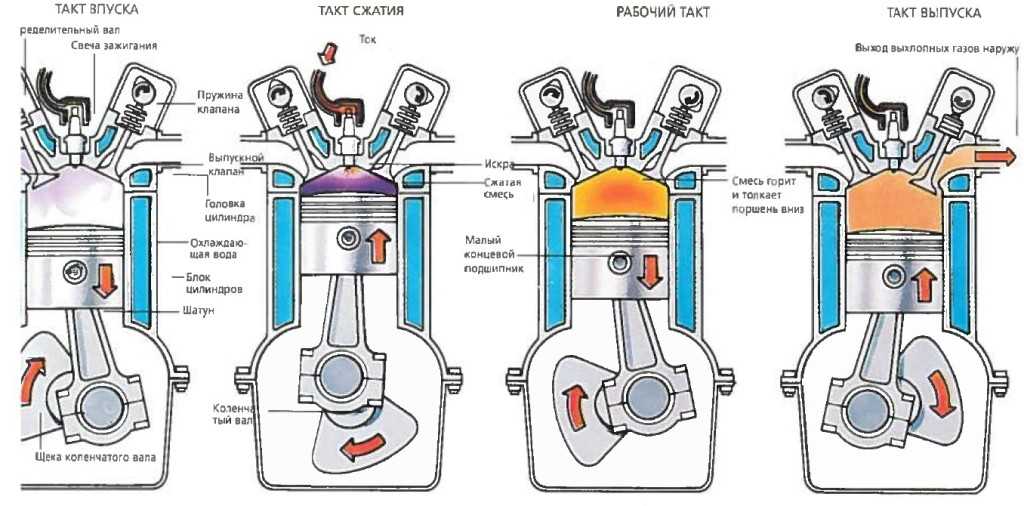

Такты поршневого двигателя

Из этого следует, что полезное действие имеет только рабочий ход, три других – подготовительные. Каждый такт сопровождается определенным перемещением поршня. При впуске и рабочем ходе он движется вниз, а при сжатии и выпуске – вверх. А поскольку поршень связан с коленчатым валом, то каждый такт соответствует определенному углу проворота вала вокруг оси.

Реализация тактов в двигателе делается двумя способами. Первый – с совмещением тактов. В таком моторе все такты выполняются за один полный проворот коленвала. То есть, пол-оборота колен. вала, при котором выполняется движение поршня вверх или вниз сопровождается двумя тактами. Эти двигатели получили название 2-тактных.

Второй способ – раздельные такты. Одно движение поршня сопровождается только одним тактом. В итоге, чтобы произошел полный цикл работы – требуется 2 оборота колен. вала вокруг оси. Такие двигатели получили обозначение 4-тактных.

Система охлаждения двигателя Камаз 740

За охлаждение дизельного двигателя Камаз 740 отвечает жидкостная система закрытого типа с принудительной циркуляцией. Ее основные элементы:

• Радиатор,
• Водяной насос,
• Термостаты,
• Гидромуфта привода вентилятора и ее включатель,
• Расширительный бачок,
• Перепускные трубы и патрубки,
• Жалюзи.

Схема системы охлаждения Камаз 740.

Центробежный насос обеспечивает постоянную циркуляцию охлаждающей жидкости в системе во время работы мотора. Сначала жидкость подается в водяные полости левого и правого рядов цилиндров.

Во время охлаждения наружных поверхностей гильз цилиндров, охлаждающая жидкость попадает в водяные полости головок цилиндров через каналы в верхних привалочных плоскостях блока.

После прохождения головок цилиндров жидкость по трубам подается в термостат и уже от туда в зависимости от ее температуры она уходит либо в радиатор для снижения температуры, либо в водяной насос, от куда идет на следующий круг в систему охлаждения.

Рабочая температура охлаждающей жидкости в системе охлаждения двигателя Камаз 740 — 80-98 град.С. За тепловой режим двигателя отвечают автоматические термостаты и включатель гидромуфты вентилятора. И в зависимости от температуры включается вентилятор для дополнительного охлаждения жидкости или она все время находится в циркуляции если температура в пределах нижних границ.

Для холодного времени года (что для нашей страны очень актуально) и для быстрого прогрева мотора и доведения его до рабочей температуры, предусмотрены жалюзи, которые установлены перед радиатором и они не дают набегающему потоку воздуха во время движения автомобиля излишне охлаждать жидкость.

Устройство механизма вращения клапана

Механизм вращения клапана состоит из: неподвижного корпуса 2 в наклонных канавках которого расположены пять шариков 3 с возвратными пружинами 10, дисковой пружины 9 и опорной шайбы 4 с замочным кольцом 5. Механизм устанавливается в рас­точке, сделанной в головке цилиндров под опорной шайбой 4 кла­панной пружины 6, закрепляемой на стержне 1 с помощью сухари­ков 8 и тарелки 7. При закрытом клапане давление на дисковую пружину 9 сравнительно невелико, и она выгнута наружным краем вверх, а внутренним краем опирается в заплечик корпуса 2. Шари­ки 3 отжаты пружинами 10 в исходное положение.

В момент открытия клапана давление клапанной пружины на опор­ную шайбу 4 возрастает; под действием этого давления дисковая пружина 9, выпрямляясь, передает давление на шарики 3 и вызы­вает их перемещение в конечное положение. Вместе с шариками перемещаются дисковая пружина с опорной шайбой, клапанная пружина и клапан. Когда клапан закрывается, давление на дисковую пружину 9 уменьшается, и она, выгибаясь, вновь касается своим внутренним краем заплечиков корпуса 2, освобож­дая тем самым шарики 3. Шарики под действием возвратных пру­жин перемещаются в исходное положение. Таким образом, при каждом открытии клапана происходит его поворот на некоторый угол. (При номинальном скоростном режиме клапаны совершают 20—40 об/мин.)

Строение автомобиля

На автомобили КАМАЗ устанавливаются двигатели различных конструкций, которые маркируются следующим образом : КАМАЗ-740.10; КАМАЗ-7403.10 или КамАЗ-740.11-240.

Специальной для того, чтобы легче было понять устройство двигателя КАМАЗ, мы собрали схемы устройства автомобиля КАМАЗ.

Устройство двигателя КАМАЗ-740.10 имеет свои конструктивные особенности, а именно:

1) Поршни двигателя КАМАЗ-740.10 отливаются из специального высококремнистого алюминиевого сплава (под компрессионным кольцом вставляется упрочняющая вставка , изготовленная из чугуна) ;

2) Гильзы цилиндров двигателя КАМАЗ подвергаются закалке и обрабатываются хонингованием ;

3) Поршневые кольца двигателя КАМАЗ имеют молибденово хромовое покрытие ;

4) Вкладыши коренных и шатунных шеек двигателя КАМАЗ изготавливаются из стали и бронзы ;

5) Двигатель КАМАЗ-740.10 имеет закрытую систему охлаждения ;

6) Двигатель КАМАЗ обладает высокоэффективной системой фильтрации масла ;

7) Электрофакельное устройство , которое используется в двигателе для подогрева воздуха, обеспечивает быстрый и надежный пуск двигателя при низких температурах, зимой.

Двигатели KAMA3-740.50-360, KAMA3-740.51-320, предназначенные для установки на одиночные автомобили и автомобильные тягачи, используемые в составе автопоездов, поставляемые на внутренний рынок и на экспорт в страны с умеренным и тропическим климатом, а также поставляемые в запасные части

Общий вид, продольный и поперечный разрезы двигателей приведены на рисунках 1-5.

По выбросам вредных веществ с отработавшими газами двигатели 740.50-360 и 740.51-320 соответствуют требованиям правил ЕЭК ООН (EURO-2).

Сверху гильзы цилиндров закрыты головками, отдельными на каждый цилиндр. Снизу блок цилиндров закрыт штампованным масляным картером.

В блоке цилиндров на пяти подшипниках скольжения расположен распределительный вал. Коленчатый вал установлен в нижней части блока.

Система охлаждения двигателей жидкостная, закрытого типа, рассчитана на применение низкозамерзающей охлаждающей жидкости.

Блок цилиндров

Теперь само устройство двигателя внутреннего сгорания. Основой любой установки является блок цилиндров. В нем и на нем располагаются все составные.

Конструктивные особенности блока зависят от некоторых условий – количества цилиндров, их расположения, способа охлаждения. Количество цилиндров, которые объедены в одном блоке, может варьироваться от 1 до 16. Причем блоки с нечетным количеством цилиндров встречаются редко, из выпускающихся ныне двигателей можно встретить только одно- и трехцилиндровые установки. Большинство же агрегатов идут с парным количеством цилиндров – 2, 4, 6, 8 и реже 12 и 16.

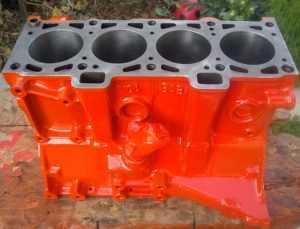

Четырёхцилиндровый блок

Силовые установки с количеством от 1 до 4 цилиндров обычно имеют рядное расположение цилиндров. Если количество цилиндров больше, их располагают в два ряда, при этом с определенным углом положения одного ряда относительно другого, так называемые силовые установки с V-образным положением цилиндров. Такое расположение позволило уменьшить габариты блока, но при этом изготовление их сложнее, чем рядным расположением.

Восьмицилиндровый блок

Существует еще один тип блоков, в которых цилиндры располагаются в два ряда и с углом между ними в 180 градусов. Эти двигатели получили название оппозитных. Встречаются они в основном на мотоциклах, хотя есть и авто с таким типом силового агрегата.

Но условие количеством цилиндров и их расположением – необязательное. Встречаются 2-цилиндровые и 4-цилиндровые двигатели с V-образным или оппозитным положением цилиндров, а также 6-цилиндровые моторы с рядным расположением.

Используется два типа охлаждения, которые применяются на силовых установках – воздушное и жидкостное. От этого зависит конструктивная особенность блока. Блок с воздушным охлаждением менее габаритный и конструктивно проще, поскольку цилиндры не входят в его конструкцию.

Блок с жидкостным же охлаждением более сложен, в его конструкцию входят цилиндры, а поверх блока с цилиндрами расположена рубашка охлаждения. Внутри ее циркулирует жидкость, отводя тепло от цилиндров. При этом блок вместе рубашкой охлаждения представляют одно целое.

Сверху блок накрывается специальной плитой – головкой блока цилиндров (ГБЦ). Она является одной из составляющих, обеспечивающих закрытое пространство, в котором производится процесс горения. Конструкция ее может быть простая, не включающая дополнительные механизмы, или же сложная.

Камера сгорания топливной смеси

Разные модели дизельных двигателей отличаются между собой строением. Одной из немаловажных особенностей является конструкция камеры сгорания. Камера сгорания – пространство, где происходит непосредственно сгорание топлива.

Неразделенная камера расположена в самой конструкции поршня или над ним, топливо на такте впуска попадает в нее, где и воспламеняется при контакте с горячим воздухом. Это наиболее простой вариант, который, к тому же, снижает расход топлива, но сам двигатель при этом работает очень громко.

Другой вариант – разделенная камера, то есть камера, которая расположена не в цилиндре, а на входе к нему и связана с ними каналом. Топливо подается в камеру, где перемешивается с вихревым потоком воздуха, что лучше распределяет его капли по объему камеры сгорания и способствует полному его сгоранию. Такой вариант подходит для небольших установок и легковых автомобилей, но он значительно увеличивает расход топлива.

Исходя из конструкции поршня и камеры сгорания, различают разные способы смесеобразования в дизельных ДВС:

— объемное смесеобразование – самый простой вариант. Камера сгорания представляет собой пространство между поршнем, стенками и головкой цилиндров. Топливо впрыскивается под давлением через распылители форсунок

Здесь важно, чтобы капли топлива равномерно распределились по всему объему и тщательно перемешались с горячим воздухом, поэтому в камере сгорания должен быть организован вихреобразный поток топливного заряда, а само топливо должно подаваться под высоким давлением;

— объемно-пленочное смесеобразование используется в высокооборотных двигателях с небольшим диаметром цилиндров. Это как раз тот случай, когда камера сгорания частично размещена в конструкции поршня. В двигателях отечественного производства такие камеры имеют форму усеченного конуса. При впрыскивании заряда топливо попадает на поверхность камеры сгорания, образуя «пленку», после чего практически сразу испаряется. Вихревые потоки, образующиеся под воздействием перемещения поршня, дают возможность равномерно распределить капли топлива по всему объему;

— предкамерное смесеобразование предусматривает наличие предкамеры, расположенной в крышке цилиндров. Она соединяется с основной камерой сгорания небольшими каналами с диаметрами не более 1% от диаметра поршня. Объем предкамеры составляет до 30% общего объема камер. По форме она может быть овальной, цилиндрической или сферической;

— вихрекамерное смесеобразование происходит за счет вихревых потоков воздуха, что дает возможность максимально смешать топливный заряд с воздухом даже при невысоком давлении его подачи в камеру сгорания. Для такого смесеобразования необходима раздельная камера, состоящая из двух частей: вихревой и основной. На такте сжатия воздух из основной камеры вытесняется в вихревую, которая имеет сферическую или цилиндрическую форму. Поток воздуха создает вихревые движения, двигаясь по кругу, а в это время из форсунки под давлением до 12 МПа подается заряд топлива. Поскольку воздушная волна находится в движении, капли равномерно распределяются по всему ее объему.

Недостатки и характерные поломки силовых установок

Ремонт двигателей КАМАЗ, не приносит владельцу особенных хлопот, если строго соблюдать, регламент технического обслуживания и выполнять его в соответствии с паспортными рекомендациями. Так, необходимо регулярно, с установленной периодичностью проводить сервисное обслуживание основных компонентов, менять рабочие жидкости, регулировать тепловые зазоры, менять фильтры.

Если же серьёзных поломок избежать не удалось, как рекомендация двигатель КАМАЗ ремонт лучше производить силами квалифицированных специалистов, поскольку для выполнения всех необходимых работ требуется наличие специального оборудования и стендов.

К основным неисправностям силовых установок относят:

• Силовая установка не запускается. Возможно, в системе питания топливом присутствует воздух. Необходимо выявить причину появления воздуха, привести систему в герметичное состояние и прокачать топливо.
• Мотор не заводится. Возможно, нарушен угол опережения впрыска топлива. Необходимо отрегулировать угол опережения.
• Двигатель не заводится при минусовой температуре. Попадание воды в топливные трубки или на сетку забора топлива и последующее её замерзание. Надо прогреть топливные фильтры, баки и трубки горячей водой с целью растопить замерзшую жидкость.
• Неровная работа силового агрегата, мотор сильно вибрирует, не держит холостые обороты, провалы мощности при увеличении оборотов. Возможной причиной является засорение форсунок. Для устранения неисправности необходимо промыть форсунки на специальном стенде.

Карбюраторный четырехтактный двигатель

Карбюраторный четырехтактный двигатель ( рис. 83) имеет кривошипно-шатунный и газораспределительный механизмы, системы охлаждения, смазки, питания и зажигания.
 

Двигатель ГАЗ-51.

В карбюраторных четырехтактных двигателях ГАЗ-51 и их модификациях ( ГАЗ-63, ГАЗ-51А, ГАЗ-52-04), имеющих одинаковую конструктивную схему ( рис. 5), шесть цилиндров расположены в один ряд.
 

На примере одноцилиндрового карбюраторного четырехтактного двигателя ( рис. 11) рассмотрим принципиальное устройство основных узлов и агрегатов двигателя внутреннего сгорания.
 

Приводом компрессора служит бензиновый карбюраторный четырехтактный двигатель. Потребляемая им мощность — 37 кет. Сжатие производится в четырех цилиндрах, расположенных по сдвоенной V-образной схеме, два из которых принадлежат / ступени и два — / / ступени.
 

Приводом компрессора служит бензиновый карбюраторный четырехтактный двигатель. Сжатие производится в четырех цилиндрах, расположенных по сдвоенной V-образной схеме, два из которых принадлежат / ступени и два — / / ступени.
 

Камера сгорания вихрекамерного дизеля Гумбольдт — Дейтц.

На рис. 19 представлены продольный и поперечный разрезы автомобильного карбюраторного четырехтактного двигателя Ллойд. V-об-разное расположение клапанов в сочетании с полусферической камерой сгорания позволили создать в этом двигателе хорошо охлаждаемые впускной и выпускной каналы с развитыми проходными сечениями.
 

Коэффициент остаточных газов современных двигателей должен быть в пределах 0 07 — 0 14 для карбюраторных четырехтактных двигателей, работающих на полных дросселях, и 0 03 — 0 07 для дизелей. В двухтактных двигателях коэффициент остаточных газов значительно выше и составляет 0 20 — 0 40, резко повышаясь при дросселировании.
 

В настоящее время автомобили с карбюраторными двухтактными двигателями, имеющими кривошипно-камерную продувку, выпускаются очень редко: помимо ранее указанных недостатков, их экономические показатели значительно ниже, чем у автомобилей с карбюраторными четырехтактными двигателями.
 

Для улучшения антиокислительных, противокоррозионных и противо-износных свойств в композицию, состоящую из сульфонатов и фенолятов, рационально добавлять ингибиторы, например дитиофосфат цинка типа ДФ-11 или цинковую соль диалкилфенилдитиофосфорной кислоты типа ВНИИ НП-354; особенно это необходимо для снижения износа кулачков и толкателей форсированных карбюраторных четырехтактных двигателей.
 

Двигатель ГАЗ-51.

На всех отечественных автопогрузчиках установлены двигатели внутреннего сгорания. В карбюраторных четырехтактных двигателях модели ГАЗ-51 ( табл. 5) и ее модификациях ( ГАЗ-63, ГАЗ-51А), имеющих одинаковую конструктивную схему ( рис. 5), шесть цилиндров расположены в один ряд.
 

Двигатель состоит из кривошипно-шатунного и газораспределительного механизмов и систем: охлаждения, смазки, питания и зажигания. На всех отечественных легковых автомобилях устанавливаются карбюраторные четырехтактные двигатели внутреннего сгорания.
 

Двигатель Камаз

Двигатель состоит из кривошипно-ша­тунного и газораспределительного меха­низмов, а также из систем охлаждения, смазочной, питания и регулирования, пуска. С помощью кривошипно-шатунного ме­ханизма возвратно-поступательное движе­ние поршней в цилиндрах преобразуется во вращательное движение коленчатого вала. Рис. 1.1. Двигатель КамАЗ-740.10 (базовая модель): а — продольный разрез, б — поперечный разрез; 1 — генератор, 2 — топливный насос низкого давления, 3 — ручной топливопрокачивающий насос, 4— топливный насос высокого давления, 5 — автоматическая муфта опережения впрыскивания топлива, 6 — ведущая полумуфта привода топливного насоса высокого давления, 7 — соединительный патрубок впускных воздухопроводов, 8 — фильтр тонкой очистки топлива, 9 — распределительный вал, 10 — маховик, 11 — картер маховика, 12 — пробка сливного отверстия; 13 — поддон картера, 14 — коленчатый вал, 15 — масляный насос, 16 — вал привода гидромуфты, 17 — шкив привода генератора; 18 — лопасти вентилятора, 19 — полнопоточный масляный фильтр, 20 — маслозаливная горловина, указатель уровня масла в картере двигателя, 22 — центробежный масляный фильтр, 23 — коробка остатов, 24 — передний рым-болт, 25 — компрессор, 26 — насос гидроусилителя рулевого при­, 27 — задний рым-болт, 28 — левая водосборная труба, 29 — факельная свеча, 30 — левый впуск­ воздухопровод, 31 — форсунка, 32 — скоба крепления форсунки 33 — патрубок выпускного коллектора, 34 — выпускной коллектор Механизм газораспределения своевре­менно открывает и закрывает клапаны, ко­торые пропускают в цилиндры воздух и вы­пускают из цилиндров отработавшие газы. Система охлаждения поддерживает требуемый тепловой режим двигателя. Смазочная система подает масло к тру­щимся деталям двигателя для уменьшения трения и их изнашивания. Система питания очищает и подает в цилиндры воздух и топливо, а с помощью регулятора автоматически регулирует поступление (подачу) топлива в камеру сго­рания в зависимости от нагрузки двига­теля. Система пуска дизеля необходима для проворачивания коленчатого вала при пуске. Здесь мы опишем набор со­ставных частей двигателей КамАЗ-740.10, КамАЗ-7403.10 и КамАЗ-7409.10, объясним схему действия и принцип работы их механизмов и систем. Двигатель КамАЗ-740.10 (рис. 1) — четырехтактный дизель жид­костного охлаждения с V-образным расположением восьми цилиндров; является ба­зовым для всех модификаций двигателя марки. Двигатель КамA3 — 7403.10 (рис. 2) имеет увеличенную мощность за счет применения газотурбинного наддува, при котором для сжатия воздуха и его на­гнетания в цилиндры используется часть энергии отработавших газов. Газодизель 7409.10 (рис. 3) может работать как на природном газе с воспламенением его запальной дозой ди­зельного топлива, так и на дизельном топ­ливе в режиме дизеля. Рис. 3. Общий вид двигателя К.амАЗ-7403.10 с турбонаддувом:1 — объединительный патрубок, 2 — топливный насос высокого давления модели 334, 3, воздухопроводы, 4,7 — турбокомпрессоры,6 — патрубок, 8 — выпускной коллектор,модели 271 5 — впускные 9 — форсунка Рис. 4. Общий вид двигателя КамАЗ-7409.10 (газодизель):1 — объединительный патрубок. 2, 10 — впускные воздуховоды, 3 — топлив­ный насос высокого давления модели 335, 4 — индивидуальный воздухо­очиститель компрессора, 5 — редуктор низкого давления. 6 — электромагнитный клапан с фильтром, 7 — привод управления с дозатором газа, 8 — дозатор газа. 9 — смеситель, 11 — привод управления регуля­тором частоты вращения Основные конструктивные данные и па­раметры двигателей приведены в техниче­ской характеристике (в скобках даны зна­чения при работе двигателя в режиме дизеля).

Техническая характеристика двигателей КамАЗ

Модель	740.10	7403.10	7409.10
Число тактов	4
Число цилиндров	8
Расположение цилиндров	V-образное, угол развала 90°
Порядок работы цилиндров	1—5—4—2—6—3—7—8
Направление вращения коленчатого вала	правое
Диаметр цилиндров и ход поршня, мм	120 X 120
Рабочий объем, л	10,85
Степень сжатия	17	16	17
Номинальная мощность, кВт	154	191	154
Максимальный крутящий момент, Нм	637	785	637
Частота вращения коленчатого вала, об/мин:
номинальная	2600	2600	2550 (2600)
при максимальном крутящем моменте

Как отрегулировать зазоры клапанов Камаз

Зазор в клапанном механизме должен обеспечивать идеальное прилегание клапана к седлу, когда шток растягивается под воздействием тепла и если головка садится в седло из-за износа фаски.

Регулировка зазора производится при холодном двигателе не ранее, чем через 30 минут после остановки, при этом прекращается подача топлива и автомобиль затормаживается стояночным тормозом.

Регулировка зазоров производится одновременно на двух головках попарно в порядке работы цилиндра двигателя.

Сначала проворачивают коленчатый вал до совпадения выемки на маховике.

Сначала коленчатый вал двигателя поворачивается и устанавливается в положение, характеризующееся его поворотом в направлении вращения на 60 ° относительно начала впрыска топлива в первый цилиндр. В этом положении клапаны регулируемых цилиндров (1 и 5) закрыты (штоки свободно вращаются). Для регулировки клапанов в соответствии с порядком работы цилиндров коленчатый вал каждый раз поворачивается на 180 ° в направлении вращения. Порядок работы цилиндров 1-5-4-2-6-3-7-8. Если вращать маховик снизу через отверстия в маховике, сначала поверните из ВМТ в положение аккумулятора через два отверстия в маховике. Поверните маховик по часовой стрелке, если смотреть спереди на двигатель (против часовой стрелки, если смотреть сзади на двигатель). И регулируем зазоры в 1-м и 5-м цилиндре. Затем через 6 отверстий в маховике, следующие два цилиндра 4 и 2 и т.д. Поскольку на маховике имеется 12 равномерно расположенных скользящих отверстий, 6 отверстий соответствуют только повороту коленчатого вала на 180.

Перед проверкой люфта затяните гайки коромысел и винты с головкой; при этом, чтобы исключить возможную деформацию шатунов, люфт желательно увеличить, открутив регулировочные винты от коромысел.

Требуемый зазор устанавливается с помощью толщиномера 0,30 мм для впускных и 0,40 мм для выпускных клапанов. Удерживая контргайку, поверните винт отверткой так, чтобы зонд со значительным усилием перемещался в пространстве. Далее, удерживая винт отверткой, затяните стопорную гайку, еще раз проверьте люфт щупом и, не снимая его и не поворачивая планку, убедитесь, что он свободно вращается.

Внутренние процессы

Функционирование установки КамАЗ связано с протекающими в камере процессами. Действия происходят в определённой строгой последовательности с периодическим повторением в каждом цилиндре. Сумма процессов — рабочий цикл, состоящий из периодов распределения газов. За одну последовательность рабочих процессов в цилиндре выполняется один поджог горючего. Период задержки, от одной вспышки до другой, влияет на плавность хода силового агрегата. Чем меньше промежуток, тем меньше колебания при работе мотора. Плавность зависит и от того, сколько цилиндров в КамАЗе. В нашем варианте речь идёт о восьми камерах. Это рациональное число, поскольку большое количество камер ведёт к большему промежутку между вспышками и резкой работе мотора. В то же время, недостаточное количество камер не даёт необходимой мощности.

Классификация двигателей

Конструкция ДВС бывает различной. Каждый разработчик мотора пытается внести свои улучшения, повысить мощность и экономичность, снизить выбросы вредных веществ и стоимость агрегата. Давайте посмотрим, по каким критериям классифицируют двигатели внутреннего сгорания.

По рабочему циклу

Рабочий цикл ДВС — это последовательность процессов внутри каждого цилиндра, в результате которой энергия топлива превращается в механическую энергию. Цикл может быть двухтактным или четырехтактным:

• четырёхтактный мотор работает по «циклу Отто» или Аткинсона и включает в себя такты: впуск, сжатие, рабочий ход и выпуск;
• в двухтактном ДВС впуск и сжатие происходят одновременно за один такт, а рабочий ход переходит в выпуск на втором такте.

По типу конструкции

По конструкции ДВС делятся на:

• поршневые, в которых расширяющиеся при сгорании газы приводят в движение поршень, который в свою очередь толкает коленвал;
• роторные.Растущее давление газов воздействует на ротор, соединённый с корпусом через зубчатую передачу. Роторный мотор не имеет ГРМ. Его функции выполняют впускные и выпускные окна в боковых стенках корпуса;
• газовые турбины. В этих двигателях внутреннего сгорания газы с высокой скоростью попадают на лопатки силовой турбины, которая соединяется через редуктор с трансмиссией. Для нагнетания воздуха в мотор установлен турбинный компрессор.

Моторы могут быть без наддува, с турбокомпрессором или нагнетателем. Конструкция подбирается под назначение двигателя: будь то стационарная установка или транспорт.

По количеству цилиндров

Одно цилиндровые двигатели работают неравномерно, что не критично для лодочных моторов, мопедов и мотоциклов. Двигатель автомобиля устроен сложнее, поскольку нужна высокая мощность, а значит и большой объём цилиндра. Так, в транспорте малого класса применяются 4-цилиндровые моторы. В грузовые автомобили ставят 6- и 8-цилиндровые ДВС.

По принципу создания рабочей смеси

Принцип работы двигателя внутреннего сгорания различается способами смесеобразования:

• внешнее: в карбюраторных моторах и в агрегатах с впрыском топлива во впускной коллектор;
• внутреннее: в дизельных двигателях и бензиновых с непосредственным впрыском в камеру сгорания.

По расположению цилиндров

Поршневые двигатели автомобиля различаются компоновочной схемой блока цилиндров и могут представлять собой конструкцию:

• рядную;
• V-образную;
• оппозитную с углом развала между поршнями 180°;
• VR-образную;
• W -образную.

В зависимости от компоновки моторы устанавливаются в подкапотное пространство вертикально, горизонтально или под углом к вертикальной плоскости для уменьшения высоты конструкции.

По типу топлива

Работа двигателя внутреннего сгорания происходит за счёт сжигания смеси воздуха с бензином, газа или дизеля. В качестве газового топлива ДВС применяются углеводород, сжиженный газ, смесь пропана и бутана, метан, водород.

По принципу работы ГРМ

Выше мы рассматривали, что ГРМ может быть устроен по схеме OHV, ОНС или DОНС. Выбор компоновки влияет на принцип работы двигателя. Также приводы клапанов различаются способами регулировки тепловых зазоров, которые увеличиваются в результате нагрева конструкции. Настройку зазоров проводят вручную, меняя специальные винты в коромыслах, или устанавливают гидрокомпенсаторы для автоматической регулировки.

https://youtube.com/watch?v=AA81dQadz4A

Масло, замена

Силовая установка оснащена системой смазки комбинированного типа, масло к трущимся деталям подаётся различными способами, такими, как: разбрызгивание, самотёк, под давлением. Узел состоит из устройств: хранения, подвода, фильтрации, охлаждения масла.

Движение масла начинается из поддона при помощи насоса. Оно приходит через фильтр в маслоприёмник, затем к насосу и в секцию нагнетания. Из секции, через канал попадает в специальный масляный фильтр, а после в магистраль. Первым смазывается головка блока цилиндров и сами цилиндры, затем коленчатый вал, газораспределительный механизм, компрессор, топливный насос.

• Ошибка 4e89 bmw e65



• Калина глохнет в жару



• Ниссан глохнет при нажатии на газ



• Ошибка ec 17 на магнитоле



• Р0137 ошибка ниссан теана j32

Конструктивные особенности клапанного механизма

Принципиально для работы двигателя необходимо не менее двух клапанов на каждый рабочий цилиндр. Один отвечает за впуск, а второй за выпуск (у первого больше диаметр тарелки для обеспечения более качественного наполнения рабочего цилиндра готовой смесью). Также в состав механизма входят следующие компоненты:

• втулки (служат для удержания направления движения рабочих клапанов при эксплуатации и предотвращения их увода в сторону);
• пружина (необходима для возвращения в первоначальное положение);
• толкатель (служит для передачи нажимного усилия от кулачка распредвала);
• маслосъемные колпачки (необходимы для предотвращения попадания моторного масла в рабочий цилиндр);
• сухари (служат для фиксации узла и обеспечения опорной поверхности);
• седло (место, где происходит касание тарелки с корпусом двигателя).
