Объясняем принцип работы главного тормозного цилиндра [просто, для новичков]

Неисправности данной системы и их причины

После того, как был рассмотрен принцип работы пневматической тормозной системы, а также ее основные комплектующие, самое время сказать о возможных неисправностях, а их к сожалению может быть далеко не мало. Также стоит сказать, что большинство поломок не будут отличаться от неисправностей других типов систем, так что некоторые из них обойдем стороной.

1. Нет реакции тормозов при нажатии тормозной педали. Такое неприятное явление возникает, если тормозная система не снабжается воздухом из баллонов или он там отсутствует совсем. В этом случае необходимо срочно провести диагностику компрессора и устранить проблему в кратчайшие сроки.
2. Слишком большой тормозной путь. Тут все несколько проще, необходимо просто обратиться за помощью на СТО, где вам должны отрегулировать педаль тормоза, так как причина, скорее всего, в ее разболтанности.
3. Тормоза действуют рассинхронизировано. В этом случае проблема кроется в разбеге зазоров на тормозных накладках. Лечение тоже довольно простое, приехать на СТО и проверить, чтобы тормозная система в этом месте была тщательно отрегулирована.

Естественно, это самый малый список всех возможных неисправностей, но они встречаются чаще всего. В любом случае, если вы заметили, что с вашей тормозной системой что-то не в порядке, следует незамедлительно обратиться за помощью.

Дисковый тормозной механизм

Рис. 1 Схема работы дискового тормозного механизма с неподвижным суппортом.

1 — наружный рабочий цилиндр (левого) тормоза; 2 — поршень; 3 — соединительная трубка; 4 — тормозной диск переднего (левого) колеса; 5 — тормозные колодки с фрикционными накладками; 6 — поршень; 7 — внутренний рабочий цилиндр переднего (левого) тормоза.

Дисковый тормозной механизм (рис.1) состоит из:

— суппорта,

— одного, двух или четырех тормозных цилиндров,

— двух тормозных колодок,

— тормозного диска.

Конструкция дискового тормозного механизма на рисунке 1 называется тормозным механизмом с неподвижным суппортом, который жестко закреплен на поворотном кулаке переднего колеса автомобиля.

Механизм состоит из тормозного диска, колодок с накладками, неподвижной скобы и двух гидроцилиндров. Чугунный тормозной диск жестко закреплен на ступице и вращается вместе с колесом.

Колодки с накладками и гидроцилиндры размещены в неподвижной скобе суппорта. Причем колодки свободно установлены на двух направляющих пальцах и прижимаются к ним фигурными пружинами. Гидроцилиндры соединены между собой гидравлической трубкой. Через штуцер по гибкому трубопроводу (тормозной шланг) в гидроцилиндры подводится тормозная жид­кость. В гидроцилиндре установлен клапан прокачки (системы крана Маевского) предназначенный для удаления воздуха из цилиндра при заправке системы тормозной жидкостью или ее разгерметизацией при ремонте.

Автоматическая регулировка зазора между колодками и диском осуществляется с помощью резиновых уплотнительных колец. При нажатии водителем на педаль тормоза, избыточное давление тормозной жидкости из главного тормозного цилиндра, через рабочий контур (тормозной трубопроводы), подается в рабочие тормозные цилиндры, и тормозное усилие прикладывается к их поршням, а через них к тормозным колодкам, в результате тормозные колодки прижимаются к диску. При торможении уплотнительные кольца деформируются в направлении движения поршня.

После прекращения торможения поршни отводятся в исходное положение за счет падения давления тормозной жидкости, легкого биения тормозного диска и упругости резиновых колец, в свою очередь тормоз­ные колодки отходят от диска и между ними устанавливается требуемый зазор. По мере износа фрикционных накладок зазор между ними и диском регу­лируются автоматически, так как резиновые уплотнительные кольца отво­дят поршни от колодок на одно и то же расстояние, определяемое упругой деформацией резиновых колец.

Сила трения между накладками тормозных колодок и диском находится в зависимости от мускульной силы, с которой нога водителя давит на педаль тормоза тем самым, осуществляя торможение вращения колеса автомобиля.

Для достижения более высокого тормозного усилиямогут быть установлены четыре рабочих цилиндра.

В суппорте дискового тормозного механизма может применяться только один рабочий цилиндр, в этом случае используется так называемый подвижный или «плавающий» суппорт (рис.2).

Рис.2 Дисковый тормозной механизм с подвижным «плавающим» суппортом.Положение суппорта: а — с изношенными колодками; б — после установки новых колодок.

При торможении под действием давления жидкости поршень прижи­мает внутреннюю тормозную колодку к диску. Плавающая скоба перемещается по направляющим пальцам, и суппорт прижимает наружную тормозную колодку к диску. Так как давление жидкости одинаково, то обе тормозных ко­лодки прижимаются к диску с одинаковыми усилиями. После прекращения торможения упругое резиновое кольцо отводит поршень от внутренней тор­мозной колодки. Гидроцилиндр вместе с суппортом (плавающая скоба) пере­мещаются по направляющим пальцам и освобождают наружную колодку.

Автоматическое регулирование зазора в тормозе осуществляется с помощью резинового упругого кольца.

Что далее?

После этого закрываем клапан. Повторяем операцию еще раз. Так делается до тех пор, пока из системы полностью не удалится воздух. Жидкость не должна иметь пузырьков. Обычно это достигается за два-три повтора

Во время прокачки важно следить за уровнем жидкости в пластиковом бачке под капотом. Если уровень упал до минимального, долейте ее хотя бы до середины и повторите операцию вновь

По завершении работ следует извлечь резиновые шланги из клапана и закрыть последний специальным колпачком.

Далее закручивают колесо и приступают к прокачке следующего контура. Вторым по очереди будет переднее левое колесо. С ним производим те же самые операции. Всего такая процедура займет от половины до полутора часов времени. На заключительном этапе повторно проверяют уровень жидкости в бачке. Как и в предыдущих случаях, он должен быть в среднем положении.

Устройство тормозной системы автомобиля

Основой тормозной системы являются тормозные механизмы и их приводы.

Тормозной механизм служит для создания тормозного момента, необходимого для торможения и остановки транспортного средства. Механизм устанавливается на ступице колеса, а принцип его работы основан на использовании силы трения. Тормозные механизмы могут быть дисковыми или барабанными.

Конструктивно тормозной механизм состоит из статичной и вращающейся частей. Статичную часть у барабанного механизма представляет тормозной барабан, а вращающуюся – тормозные колодки с накладками. В дисковом механизме вращающаяся часть представлена тормозным диском, неподвижная – суппортом с тормозными колодками.

Управляет тормозными механизмами привод.

Гидравлический привод не является единственным из применяемых в тормозной системе. Так в системе стояночного тормоза используется механический привод, представляющий собой совокупность тяг, рычагов и тросов. Устройство соединяет тормозные механизмы задних колес с рычагом стояночного тормоза. Также существует электромеханический стояночный тормоз, в котором используется электропривод.

Существуют и другие виды тормозного привода: пневматический, электрический и комбинированный. Последний может быть представлен как пневмогидравлический или гидропневматический.

Системы безопасности

• Распределения усилий (EBD);
• Противопробуксовочная (ASR);
• Курсовой устойчивости (ESP);
• Экстренного торможения (BA);
• Имитации блокировки дифференциала.

Системы активной безопасности Установить все эти системы удалось благодаря использованию дополнительных модулей:

• рабочего модуля (исполнительного механизма, врезанного в магистрали тормозной системы);
• электронного блока, управляющего модулем;
• датчиков определения скорости вращения колес.

Работают эти составляющие в зависимости от того, какая система безопасности задействуется. К примеру, при включении ABS во время торможения блок управления «следит» посредством датчиков за скоростью вращения колес. При обнаружении, что одно из них замедляется быстрее, блок подает сигнал на модуль, и последний при помощи клапанов снижает давление жидкости в магистрали этого колеса.

Тормозная система постоянно совершенствуется. Но если рассматривать только механическую составляющую, то особых улучшений она не требует. Поэтому ее доработки сводятся к использованию новых материалов при изготовлении дисков, барабанов, колодок.

А вот электронная составляющая доработкам подвергается чаще. Но здесь все сводится к расширению функционала блока управления. По такому принципу построены практически все системы безопасности, поскольку основой для них выступает ABS. Хотя все чаще системы, построенные на базе тормозов, взаимодействуют с другими, не относящимися к тормозной системе. К примеру, при срабатывании ESP, включаются не только тормозные механизмы, а и системы, следящие за работой мотора.

Особенности двухконтурных тормозов

Двухконтурные тормозы – это система тормозов, в которой каждое колесо автомобиля имеет две независимые тормозные системы, работающие параллельно. В данном разделе мы рассмотрим основные особенности этих тормозов и их преимущества перед одноконтурными системами.

1. Двойная надежность

   Главное преимущество двухконтурных тормозов заключается в двойной надежности. Если одна из систем повреждается или выходит из строя, вторая система остается работоспособной. Это позволяет сохранить управляемость и безопасность автомобиля даже в случае поломки одной из систем.

2. Улучшенная эффективность торможения

   Двухконтурные тормозные системы обеспечивают более высокую эффективность торможения. Благодаря раздельной работе каждой системы на отдельные колеса автомобиля, распределение нагрузки и тормозных усилий происходит более равномерно. Это позволяет сократить тормозной путь и повысить стабильность автомобиля во время торможения.

3. Улучшенная устойчивость к аварийным ситуациям

   В случае поломки одной из систем двухконтурных тормозов, автомобиль все равно остается управляемым, что улучшает устойчивость к аварийным ситуациям. Водитель имеет возможность безопасно снизить скорость и остановить автомобиль, не теряя контроля над ним.

4. Большая пропускная способность

   Двухконтурная система тормозов лучше справляется с регулировкой тормозных усилий на каждом колесе. Это позволяет предотвратить перегрев и износ тормозных дисков и колодок, а также обеспечить более равномерный износ всех элементов системы. В результате, улучшается пропускная способность и долговечность тормозной системы.

В целом, двухконтурные тормозные системы являются более надежными и эффективными по сравнению с одноконтурными системами. Они обеспечивают повышенную безопасность и стабильность во время торможения, а также позволяют сохранить управляемость автомобиля при поломке одной из систем.

Обслуживание

Сводится к проверке состояния колодок, барабанов и дисков, проверке и регулировке свободного хода педали, периодической замене жидкости, проверке резиновой части магистралей на наличие протекания.

Проверке состояния манжетов рабочих цилиндров и прокачке системы для удаления из нее воздуха.

Читайте по теме: Что нужно делать если появился воздух в тормозной системе.

Все элементы тормозов ВАЗ 2110 – ремонтируемы, кроме вакуумного усилителя и резиновых частей магистралей.

Усилитель и резиновые магистрали не ремонтируемы, поэтому при возникновении проблем они заменяются.

Ремонт главного цилиндра сводится к замене всех резиновых элементов (манжетов, прокладок).

Выполняется он при обнаружении протекания жидкости из него. То же касается и рабочих цилиндров.

Ремонт тормозных механизмов ВАЗ 2110 включает в себя замену колодок, дисков и барабанов, если обнаружен их сильный износ.

• Открытие рыболовного сезона 2021 на волге



• Тесла самый большой пробег



• Раскоксовка двигателя пежо 307



• Шланг от щупа ваз 2107 куда идет



• Течет антифриз в салон ваз 2114

Варианты тормозов

• Рабочая.
• Вспомогательная (аварийная).
• Горная.
• Стояночная.

Рабочий вид тормозов является основным тормозным механизмом автомобиля. Приводиться в действие она нажатием на педаль тормоза ногой. Используется она по ходу движения машины для притормаживания и обычной остановки транспортного средства во время езды. Вспомогательная же используется в тех случаях, когда рабочая выходит из строя и машину нужно остановить, чтобы избежать аварии. Стояночный тормоз необходим для удержания автомобиля в неподвижном состоянии при длительных стоянках. Также существует и горный тормоз. Он нужен для того, чтобы скорость авто оставалась одинаковый на длительных спусках. Такой вариант очень актуален для автопоездов, которые очень трудно останавливать в таких условиях. Для того чтобы автомобиль оставался под контролем водителя и нужен горный тормоз. Но нас интересует устройство легковых машин, потому что они чаще используются повседневно.

Двухконтурные тормоза принцип работы

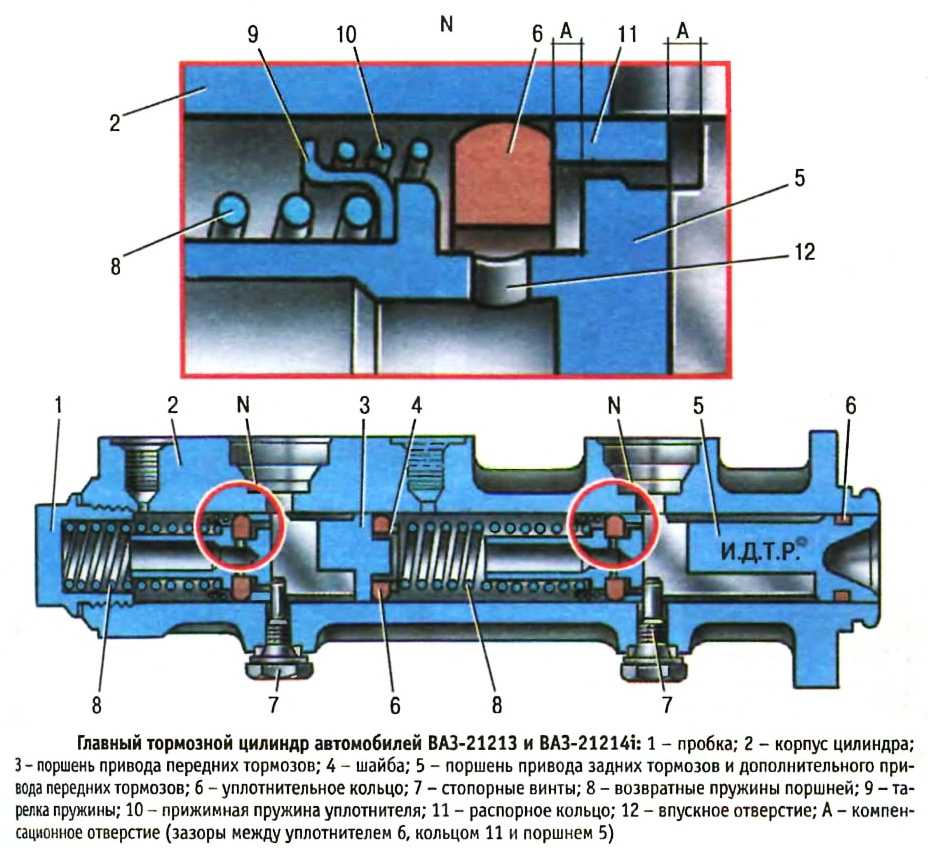

ДВУХКОНТУРНЫЙ ТОРМОЗНОЙ ПРИВОД — применяется на автомобилях после 1987 года выпуска. Его отличием является то, что тормозной гидравлический привод разделен на два контура. Первый контур приводит в действие передние тормозные механизмы, а второй — задние. Управление осуществляется одной педалью .Снижение давления в одном из контуров не приводит к выходу из строя второго контура. Нажатие на педаль перемещает поршни переднего и заднего контуров в главном тормозном цилиндре.

Двухконтурная тормозная система — тормозная система транспортного средства, в которой используется двухконтурный тормозной привод.Двухконтурный тормозной привод — тормозной привод, имеющий после тормозного крана или главного цилиндра два независимо действующих тормозных контура, каждый из которых соединен со своими тормозными механизмами транспортного средства.

Сейчас тормозные приводы на всех легковых автомобилях выполняются по двухконтурной схеме, которая помогает остановить машину при разрыве тормозного шланга или других неисправностях гидропривода. Существуют три основных схемы разделения контуров. 1) Один контур действует на тормоза передней оси, а другой — на заднюю ось (“Жигули”, “Волга”, УАЗ). Недостаток ее вытекает из того, что передняя ось обеспечивает 60-70% тормозных сил, а задняя — только 30-40%. При выходе из строя первого контура тормозной путь удлиняется почти втрое.

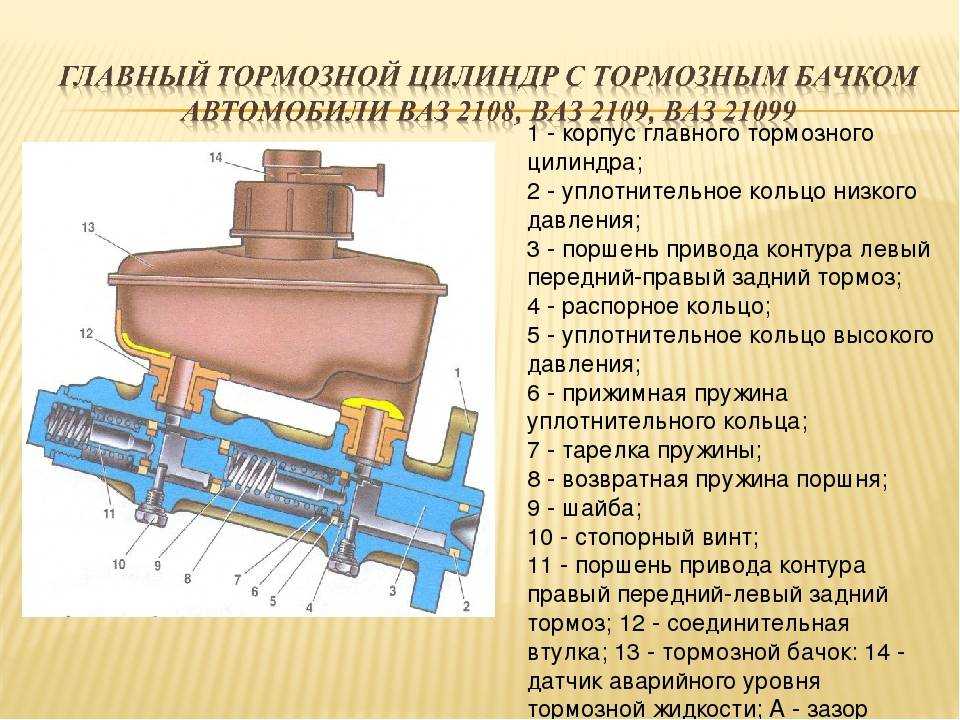

2) Вторая схема — диагональная (переднеприводные ВАЗы, ИЖ-2126, “Таврия”). Один контур действует на правое переднее и левое заднее, а второй — на левое переднее и правое заднее. При неисправности любого из контуров тормозной путь увеличивается вдвое и вдобавок машина норовит развернуться.

3) Третий вариант заключается в том, что первый контур действует на все колеса, а второй — только на передние и обеспечивает 2/3 тормозного усилия передних колес (“Москвич”, “Нива”). В результате при отказе первого контура тормозной путь увеличится примерно на треть, а при неисправности второго — тоже на треть при нормальном торможении и всего на 10% — при торможении на “юз”. Таким образом, эта схема наиболее безопасна. Но расплачиваться за это приходится сложными и дорогими суппортами.

Источник

Дополнительные функции двухконтурных тормозов

Антиблокировочная система (ABS)

Одной из наиболее важных добавленных функций двухконтурных тормозов является Антиблокировочная система (ABS). ABS предотвращает блокировку колес на мокрой или скользкой дороге, что позволяет водителю лучше управлять автомобилем в экстренных ситуациях. Во время торможения система уменьшает давление на тормозной колодке, что позволяет колесу продолжать вращаться и сохранять сцепление с дорогой.

Система контроля тормозного усилия (EBD)

Другой дополнительной функцией двухконтурных тормозов является система контроля тормозного усилия (EBD). Она контролирует распределение тормозного усилия между передними и задними колесами, что позволяет автомобилю лучше удерживать баланс и стабильность на дороге.

Система управления тормозной силой (VDC)

Система управления тормозной силой (VDC) является еще одной дополнительной функцией двухконтурных тормозов. Она контролирует и управляет тормозными системами автомобиля для устранения дрейфа или скольжения на дороге, что помогает водителю избежать аварийных ситуаций.

Охлаждение тормозов

Двухконтурные тормозы могут также быть оборудованы специальной системой охлаждения, которая предотвращает перегрев тормозных колодок и улучшает их работу. Эта функция позволяет увеличить безопасность водителя и пассажиров в автомобиле.

Трехконтурная тормозная система

Трехконтурные тормозные системы использовались в некоторых автомобилях Rolls Royce , начиная с Silver Shadow в 1965 году. В этом случае обычный гидравлический тормозной контур был дополнен двумя дополнительными центральными гидравлическими тормозными контурами, при этом дисковые тормоза на передних колесах имели в общей сложности четыре тормозных суппорта. Один из центральных гидравлических контуров работал только на передних колесах, второй центральный гидравлический контур работал как на передних, так и на задних колесах, а обычный гидравлический третий тормозной контур работал только на задних колесах.

Основные преимущества

Безопасность: двухконтурные тормоза обеспечивают повышенный уровень безопасности во время остановки автомобиля. В случае поломки одной из контуров, другой контур сохранит свою работоспособность и сможет обеспечить нормальное торможение.
Эффективность: двухконтурные тормоза имеют улучшенную тормозную мощность и могут обеспечивать более быстрое и надежное торможение автомобиля

Это особенно важно в экстренных ситуациях на дороге.
Долговечность: благодаря распределению нагрузки на два контура, двухконтурные тормоза предлагают повышенную долговечность и устойчивость к износу. Это позволяет дольше использовать тормозную систему без необходимости ее ремонта или замены.
Удобство обслуживания: двухконтурные тормоза позволяют производить обслуживание и ремонт одного контура без повреждения работы другого контура

Это упрощает процесс обслуживания и снижает расходы на ремонт.
Устойчивость к утечкам: благодаря наличию двух независимых контуров, двухконтурные тормоза имеют повышенную устойчивость к утечкам тормозной жидкости. В случае утечки в одном контуре, другой контур будет продолжать работать без снижения эффективности торможения.

Принцип работы тормозной системы

Работа тормозной системы строится следующим образом:

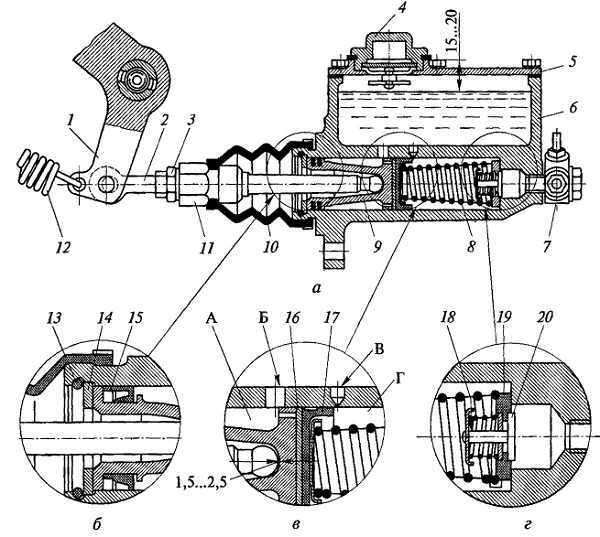

1. При нажатии на педаль тормоза водитель создает усилие, которое передается к вакуумному усилителю.

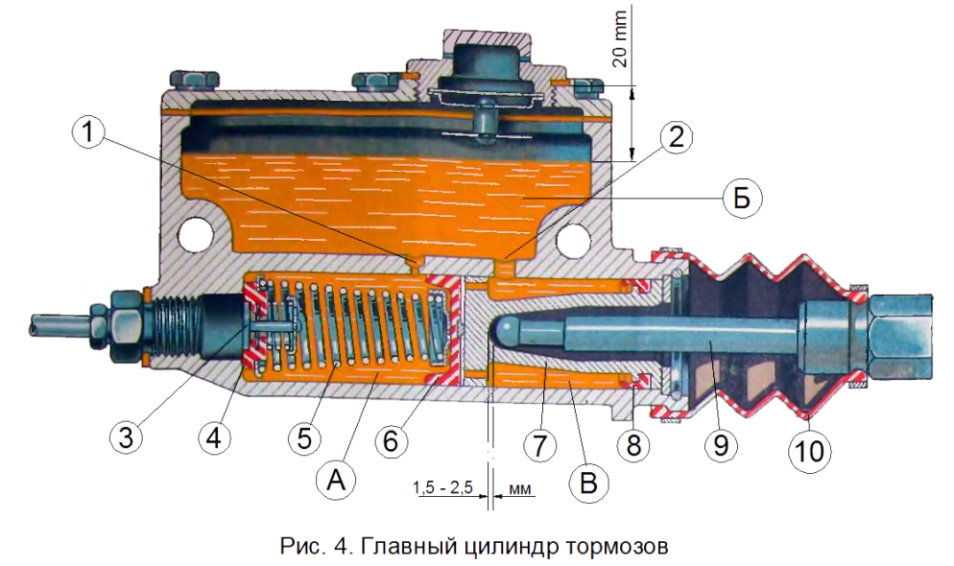

2. Далее оно увеличивается в вакуумном усилителе и передается в главный тормозной цилиндр.

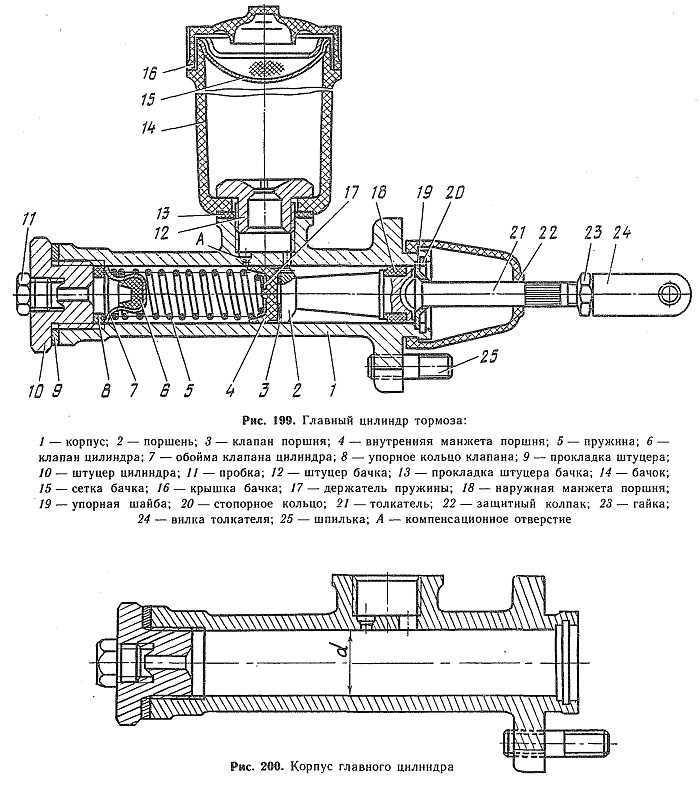

3. Поршень ГТЦ нагнетает рабочую жидкость к колесным цилиндрам через трубопроводы, за счет чего растет давление в тормозном приводе, а поршни рабочих цилиндров перемещают тормозные колодки к дискам.
4. Дальнейшее нажатие на педаль еще больше увеличивает давление жидкости, за счет чего срабатывают тормозные механизмы, приводящие к замедлению вращения колес. Давление рабочей жидкости может приблизиться к 10-15 МПа. Чем оно больше, тем эффективнее происходит торможение.
5. Опускание педали тормоза приводит к ее возврату в исходное положение под действием возвратной пружины. В нейтральное положение возвращается и поршень ГТЦ. Рабочая жидкость также перемещается в главный тормозной цилиндр. Колодки отпускают диски или барабаны. Давление в системе падает.

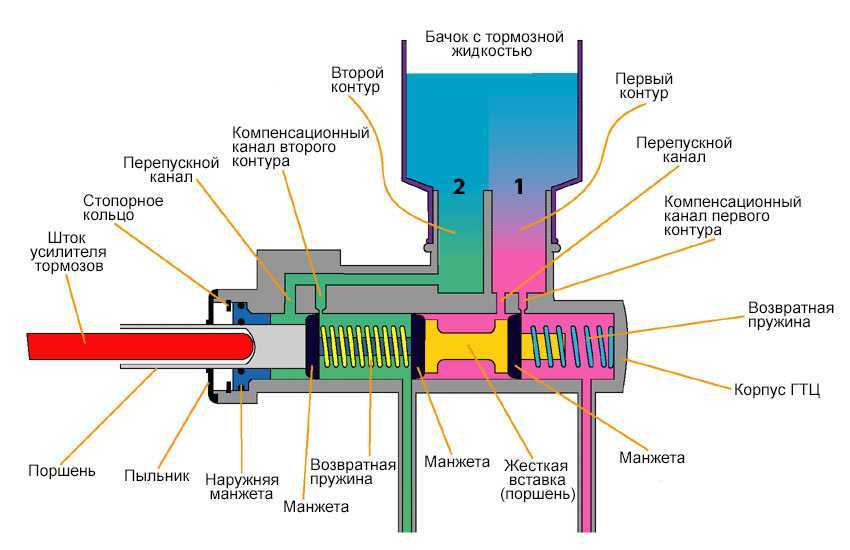

Двухконтурные тормозные приводы

Тормозные системы большинства легковых автомобилей состоят из рабочей тормозной системы, стояночной тормозной системы, запасной тормозной системы.

Рабочая тормозная система включает в себя:• тормозной привод;• тормозные механизмы;

• усилитель тормозного привода.

Контуры могут быть следующими:• два передних колеса и два задних;• диагональный — переднее левое, правое заднее колесо и переднее правое, заднее левое;• большой и малый — передние и задние колеса и только передние;

• L-образный — два передних колеса, правое заднее и два передних колеса, левое заднее.

Тормозной привод включает в себя тормозную педаль, главный цилиндр, трубопроводы, регулятор давления (регулятор тормозных сил), колесные рабочие тормозные цилиндры.Тормозные механизмы задних колес — барабан но-колодочного типа, передних колес — дисковые.

Усилитель тормозного привода вакуумный.

Стояночная тормозная система включает в себя тормозной привод и тормозные механизмы.Тормозной привод состоит из рычага управления с рукояткой и кнопкой, кронштейна с зубчатым сектором и собачкой, тяги рычага, уравнительного рычага, троса с направляющей, регулировочного эксцентрика, приводного рычага колодок, выключателя контрольной лампы.В качестве тормозных механизмов используются тормозные механизмы рабочей тормозной системы задних колес.

Запасная тормозная система — используется один из контуров рабочей тормозной системы и стояночная тормозная система.

«Питер — АТ»
ИНН 780703320484
ОГРНИП 313784720500453

Устройство тормозной системы автомобиля

Основой тормозной системы являются тормозные механизмы и их приводы.

Тормозной механизм служит для создания тормозного момента, необходимого для торможения и остановки транспортного средства. Механизм устанавливается на ступице колеса, а принцип его работы основан на использовании силы трения. Тормозные механизмы могут быть дисковыми или барабанными.

Конструктивно тормозной механизм состоит из статичной и вращающейся частей. Статичную часть у барабанного механизма представляет тормозной барабан, а вращающуюся – тормозные колодки с накладками. В дисковом механизме вращающаяся часть представлена тормозным диском, неподвижная – суппортом с тормозными колодками.

Управляет тормозными механизмами привод.

Гидравлический привод не является единственным из применяемых в тормозной системе. Так в системе стояночного тормоза используется механический привод, представляющий собой совокупность тяг, рычагов и тросов. Устройство соединяет тормозные механизмы задних колес с рычагом стояночного тормоза. Также существует электромеханический стояночный тормоз, в котором используется электропривод.

Существуют и другие виды тормозного привода: пневматический, электрический и комбинированный. Последний может быть представлен как пневмогидравлический или гидропневматический.

Принцип работы

Водитель нажимает на педаль тормоза, шток, идущий от педали, связан с вакуумным усилителем, который дополнительно усиливает нажим.

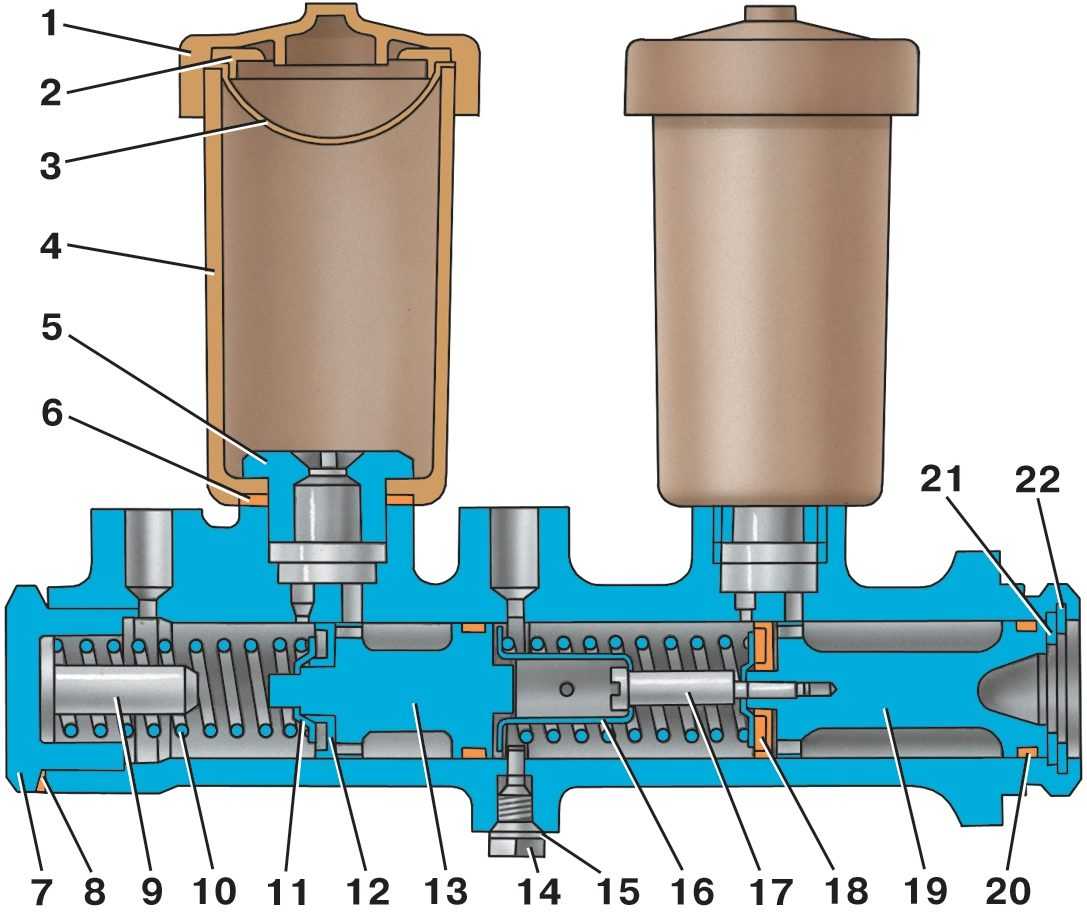

От вакуумного усилителя тоже идет шток, связанный с поршнем главного цилиндра.

Жидкость в магистралях передних колес давит на поршень рабочего цилиндра, тот прижимает одну колодку к диску, одновременно суппорт смещается и прижимает вторую колодку.

В это же время жидкость идет по магистралям задних механизмов в регулятор, где давление корректируется и дальше уже к самим механизмам.

Там жидкость давит на поршни рабочих цилиндров, те выходят из цилиндра и разжимают колодки, прижимая их к тормозному барабану.

Полная схема показана ниже.

Проблемы и их устранение

Существует несколько распространенных проблем, связанных с тормозами на автомобиле ВАЗ 2110. Причины их появления могут быть разными, но решение всегда одно — своевременный и качественный ремонт.

1. Тормоза полностью утратили свою эффективность, нажатие на педаль не вызывает никакой реакции. В такой ситуации ехать своим ходом никуда категорически нельзя, даже если речь идет о поездке на станцию технического обслуживания? Как вы затормозите? О стену или столб? Вызывайте эвакуатор и приступайте к ремонту. В некоторых ситуациях проблему можно решить самому на месте, но это временные меры.
2. Во время торможения наблюдаются сильные вибрации, чаще всего — в рулевой колонке. При этом при нажатии на педаль руль с трудом удерживается в руках. Причин тому может быть несколько:
   1. Если у вас установлены невентилируемые диски, подобные ситуации могут возникнуть во время дождя, при торможении по луже. Такие устройства не любят влагу, потому чтобы избавиться от вибраций, замените диски на вентилируемые;
   2. Другая причина вибраций — неисправные барабаны. Если на рабочей поверхности барабанов имеются темные пятна, узел изнашивается неравномерно. Необходим незамедлительный ремонт или полная замена механизмов;
   3. Обязательно проверьте наличие следов деформации на передних тормозных дисках. Из-за них часто возникают вибрации.
3. Нажатие на педаль тормоза очень тугое, физически тяжело как следует на нее надавить. Причины тоже бывают разные:
   1. Воздушный фильтр вакуумного усилителя, возможно, засорился, что привели к тугости педали тормоза;
   2. Неисправен сам вакуумный усилитель, разрушены наконечники, диафрагма, нарушен ход обратного клапана, имеются повреждения на соединительном шланге. Каждая из этих проблем ведет к тому, что педаль становится тугой. Решение — ремонт вышедших из строя узлов;
   3. Накладки могут изнашиваться со временем, что также не редко становится причиной тугой педали.
4. Нажатие на тормоз приводит к появлению шипения. Проверьте, в какой именно момент начинается шипение. Если при непосредственном нажатии на педаль тормоза, тогда проверяется в первую очередь вакуумный усилитель. В зависимости от степени повреждения, он меняется или ремонтируется. При шипении во время отпускания педали тормоза, тогда ничего страшного не происходит. Это вполне естественное явление. Разумеется, если шипение не очень громкое и интенсивное.

Как видите, тормозная система у автомобиля ВАЗ 2110 далека от совершенства в заводском исполнении, однако эффективно и надежно выполняет свои функции. Все возможные неисправности легко устраняются самостоятельно, но в некоторых ситуациях желательно обратиться на профессиональную станцию технического обслуживания.

 Загрузка …

Усовершенствование тормозной системы

Многие владельцы ВАЗ 2110 сходятся во мнении, что заводская тормозная система далека от совершенства. Потому они решаются на модернизацию, усовершенствование узла по средствам технического тюнинга.

Другой вариант — демонтаж заводского тормозного главного цилиндра и вакуумного усилителя. Вместо них отлично подходят узлы от Приоры. Подобный тюнинг избавит от вибраций, а также позволит эффективно и без чрезмерных усилий использовать педаль тормоза.

Вне зависимости от внесенных изменений в тормозную систему, после каждой доработки в обязательном порядке проводится прокачка тормозов.
