Как делается регулировка сцепления ваз-2107

Почему буксует – причины и их устранение

Сцепление обычно буксует из-за того что:

Нет зазора между нажимным подшипником и пятой корзины;
не отрегулирован привод сцепления;
на диски попадает масло;

В зависимости от причины возникновения этой проблемы определяется ход ремонта. Если дело в нажимной диафрагменной пружине, ее придется поменять на другую. При изнашивании фрикционных накладок осуществляют замену ведомого диска. При ремонте/снятии накладок, проверяются прокладки. Если они в плохом состоянии, их тоже меняют на новые. Если масло попало на ведомый диск, потребуется обработать его керосином и очистить мелкой наждачкой.

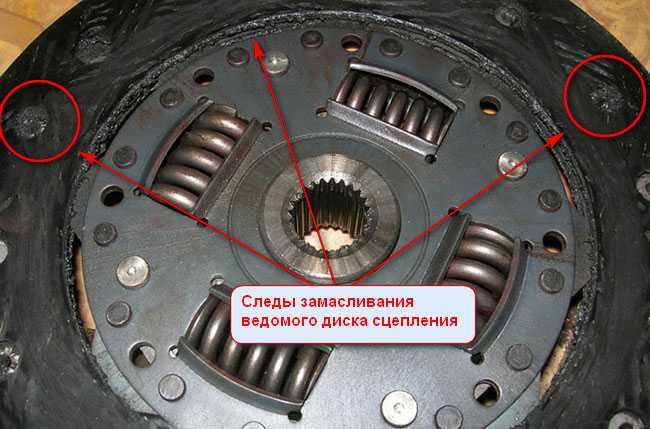

Замасливание диска

Попадание смазки на какую-либо сторону маховика и нажимного диска возможно при повышенном уровне масла в картере КПП или протечки в заднем подшипнике коленчатого вала. Для решения проблемы выполняется диагностика, и устраняется причина протечки- заменяются сальники, потом очищаются запчасти.

Величина свободного хода по техническим условиям равна 30-35 мм, полного хода – 140 мм. Любое отклонение от нормы связано с нарушением работы трансмиссии и требует выполнения регулировочных работ. Параметр проверяется с помощью линейки. Для этого определяется расстояние от педали до центра площадки. Регулировку выполняют на яме или подъемнике посредством рожковых ключей 13 на 17 мм и 17 на 19 мм. Регулировочную тягу и гайки чистим щеткой и обрабатываем WD-40. Далее, контргайка ослабляется, вращением регулировочной гайки меняем зазор. Если свободный ход надо уменьшить- тягу удлиняем, если увеличить- укорачиваем. После выполнения работы, закручивается контргайка.

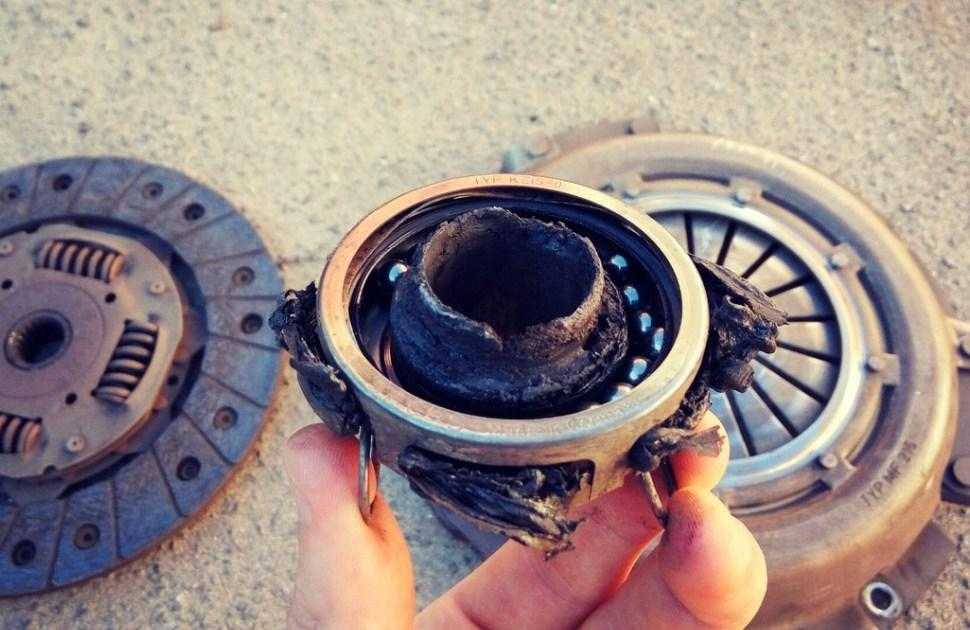

Поврежденная муфта выключения

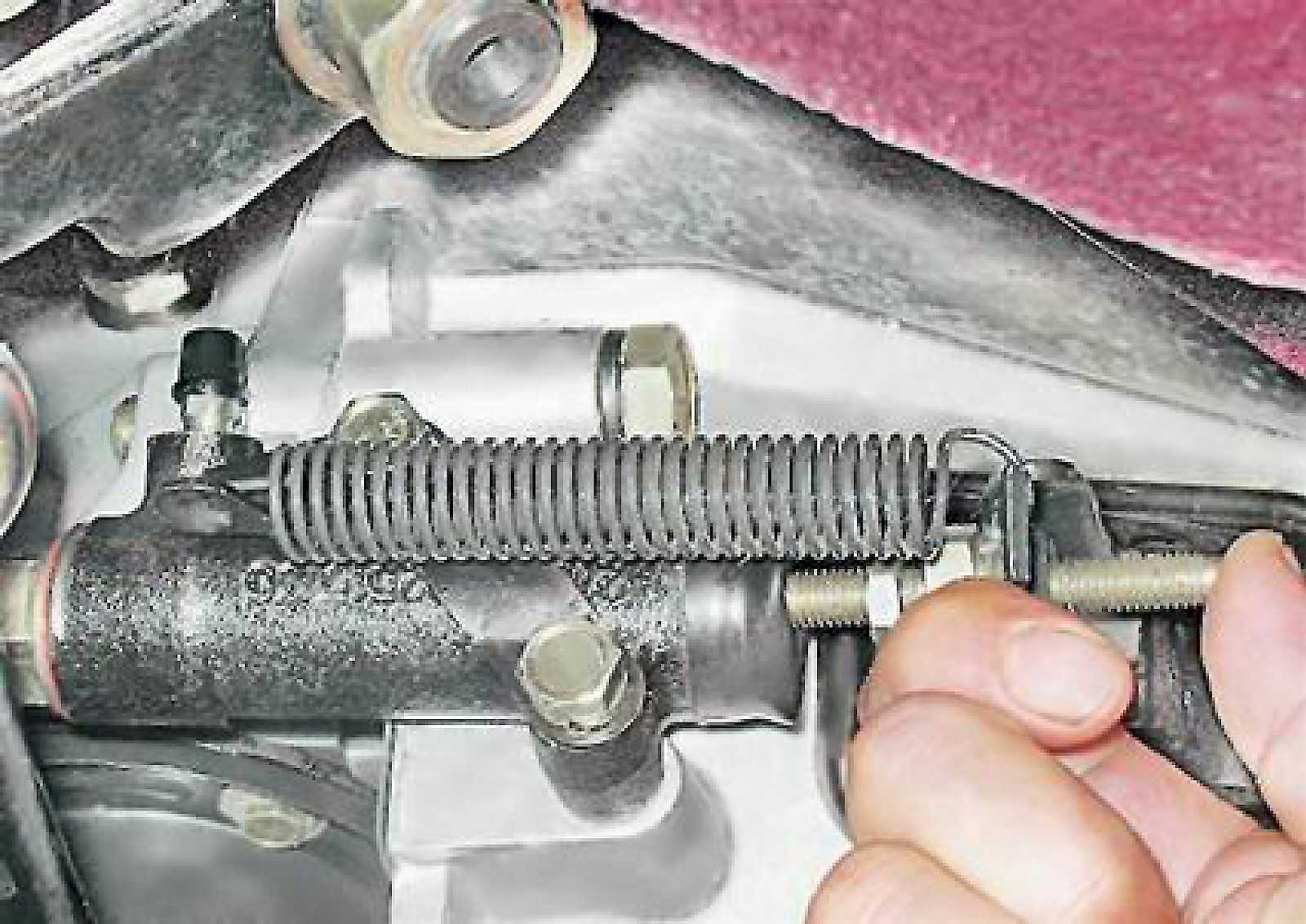

Замена рабочего цилиндра сцепления на ВАЗ 2101-ВАЗ 2107

Добро пожаловать! Рабочий цилиндр сцепления – не все люди знают что это такое, но всё же время от времени его приходиться заменять, но как же его заменять если не все знают что это такое? Вкратце. В автомобиле мы на данный момент рассматриваем классику, присутствует два цилиндра сцепления один из которых главный а другой рабочий. Выполняют они практически одну и ту же функцию, при нажатии на педаль сцепления поршень (Указан зелёной стрелкой) который находиться внутри главного цилиндра сцепления смещается и тем самым выталкивает тормозную жидкость дальше.

В это время тормозная жидкость продолжает свой путь и тем самым упирается в тот же самый поршень (Указан синей стрелкой) только который уже располагается в рабочем цилиндре сцепления, и после того как тормозная жидкость упрётся она начнёт выталкивает поршень в связи с чем он перемещается в перёд и там уже нажатием на вилку, сцепление в автомобиле выключается.

В общем мы поняли что в обоих цилиндра должна быть постоянно тормозная жидкость, но зачем же она нужно некоторые из вас спросят? Всё дело в том что тормозная жидкость не сжимаема, и поэтому её используют как в тормозной системе так и в приводе сцепления, в общем давайте вернёмся ближе к теме.

Примечание! Для замены рабочего цилиндра сцепления на новый, вам нужно будет запастись: Основным набором гаечных ключей, а так же пассатижами и возможно вам ещё понадобиться новая тормозная жидкость около 1-го, 2-х литров!

Где находиться рабочий цилиндр сцепления? Он располагается рядом с коробкой, а если быть более точнее то он закреплён при помощи двух болтов на самом картере сцепления коробки, поэтому увидеть его беспрепятственно вам лишь удастся только если вы будете находиться под днищем автомобиля, или если вы будете смотреть глубоко в подкапотное пространство, более подробное его местонахождение смотрите на фото чуть ниже, он указан стрелкой:

Когда нужно менять рабочий цилиндр сцепления? Как мы уже поняли, внутри рабочего цилиндра находиться тормозная жидкость за счёт которой сцепление и выключается у автомобиля, но бывает такое что со временем данный цилиндр приходит в негодность и в его корпусе начинают появляться щели и тем самым из него понемногу начинает выходить жидкость которая в нём находиться, это очень легко понять если вы визуально поглядите на него, а так же это можно и понять не смотря на него вовсе, а как это сделать спросите вы?

Всё дело в том что если цилиндр приходит в негодность и из него начинает выходит тормозная жидкость, то первое что произойдёт с педалью сцепления, так это то что она станет очень легко нажиматься, то есть система будет не герметична так сказать, а если система будет не герметична, то и сцепление работать практически не будет, то есть вы нажимаете на педаль, она нажимается очень легко а сцепление при этом не включается, вот пожалуй эта одна из самым распространённых проблем которая случается при выходе рабочего цилиндра сцепления из строя.

Примечание! Но не надо забывать о том, что лёгкое включение педали сцепления может так же быть вызвано и из-за других причин, к примеру потёкший главный цилиндр сцепления, который в этом случае так же нужно будет заменить! (О том как заменить главный цилиндр и узнать при каких неисправностях его нужно менять, см. в статье под названием: «Замена главного цилиндра сцепления»)

Зачем и как прокачать сцепление на автомобиле ВАЗ 2107 в своем гараже

Причиной прокачки сцепления является завоздушивание гидравлической системы. Пузырьки воздуха имеют свойство сжиматься, что снижает работоспособность устройства. Прокачать сцепление в ВАЗ 2107 дома просто. Для этого достаточно иметь набор примитивных инструментов и немного терпения.

Подготовка к прокачке системы сцепления

Чтобы прокачать магистраль и сделать это правильно, следует выполнить подготовку.

Загнать машину на смотровую яму, эстакаду или подъемник, где зафиксировать ее.
Очистить крышку расширительного бака и штуцер от грязи. Попадание мусора в систему недопустимо.

Этапы процесса прокачки сцепления

Процедура выполняется в определенной последовательности.

Со штуцера снимается защитный колпачок и на него надевается шланг.
Второй конец трубки опускается в бутылку с заранее налитой туда ТЖ.

В бачок расширителя также наливается тормозуха до отметки максимум.

Далее помощник садится в машину и надавливает на педаль несколько раз, при последнем качке следует вдавить рычаг до пола и удерживать его.

После этого ключом №8 откручивается штуцер на рабочем цилиндре и отработка с пузырями воздуха выдавливается в бутыль. После того как давление упало (педаль провалилась) клапан нужно закрыть.

Процедура повторяется до тех пор, пока воздух полностью не выйдет из системы.

Устройство и основные проблемы

Если кратко, сцепление – это передаточное звено между коленвалом двигателя и первичным валом КПП. При этом нажатие педали разъединяет эти 2 узла: двигатель продолжает работать, а водитель может переключать передачи.

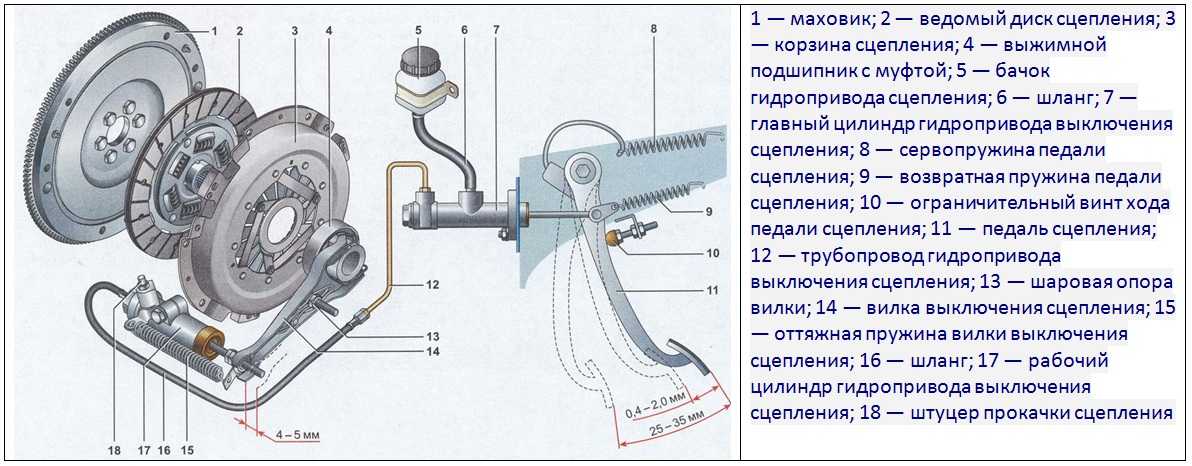

Устройство сцепления Ваз-2107

ВАЗ 2107 имеет сухое однодисковое сцепление. Главный цилиндр гидравлического привода сцепления расположен под педалью, при нажатии на которую двигается толкатель, нажимает на поршень цилиндра, образуя давление. Тормозная жидкость, которой наполнен гидропривод, выдавливается и переходит в рабочий цилиндр. Поршень этого цилиндра совмещен с вилкой сцепления регулировочной тягой.

При нажатии на педаль она перемещает вилку, сдвигает выжимной подшипник и разъединяет диски. В итоге крутящий момент с маховика коленчатого вала перестает передаваться на КПП и появляется возможность переключить передачу. В случае неисправности узла сцепления, при надавливании на педаль, вал коробки продолжает вращаться и переключать передачи становится невозможно. При неправильной регулировке сцепления, износе, замасливании диски могут начать буксовать, что в результате приведет к их перегреву. Продолжать использовать машину становится невозможно. Поэтому при первых признаках неисправности стоит заняться его ремонтом и регулировкой.

Неисправности гидропривода

Заключаются в подтекании тормозной жидкости из-за износа манжет главного и рабочего цилиндров; может лопнуть гибкий шланг; иногда при нажатой педали машина начинает сама трогаться с места- это износ главного цилиндра.

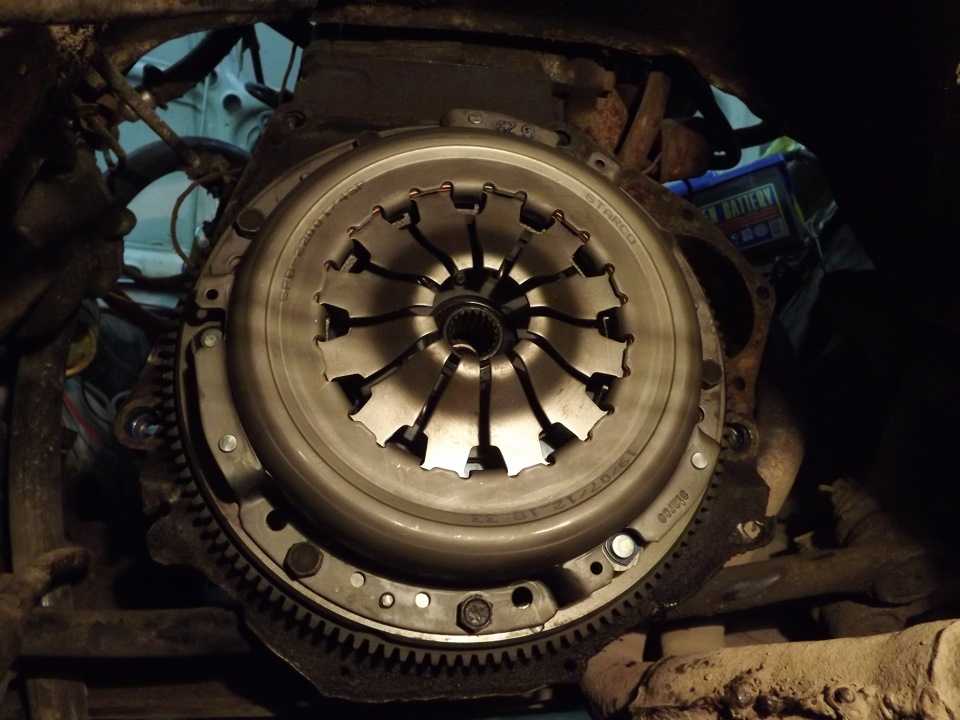

Корзина сцепления

Как лучше менять?

Производить замену устройства лучше всего, установив автомобиль на подъемник, эстакаду или смотровую канавку. Если такой возможности нет, то можно поднять авто с помощью домкрата, чтобы добраться до узла снизу. Для безопасности нужно зафиксировать колеса, чтобы машина не покатилась или поставить на ручной тормоз.

Инструменты

Для проведения ремонта нужно приготовить соответствующий инструментарий:

комплект ключей;
отвертки;
пассатижи;
чистую ветошь;
домкрат;
новый расходный материал.

При выборе нового комплекта для замены, нужно покупать оригинальные детали, лучше в сборе.

Этапы

Процедура замены состоит из следующих этапов:

Открыв капот, в первую очередь нужно обесточить автомобиль. Для этого необходимо снять минусовую клемму с аккумулятора.

Моторный отсек ВАЗ 2107
Затем нужно демонтировать корпус воздушного фильтра и вывернуть крепежные гайки стартера.
Далее в салоне следует убрать чехлы с ручки КПП, коврики и шумоизоляцию. Затем рычаг КПП необходимо отключить от коробки. Для этого на него нужно нажать и с помощью отвертки вытащить белую пластмассовую втулку.
Для выполнения дальнейшего ремонта нужно переместиться под автомобиль.
При снятии деталей следует внимательно их осматривать на наличие износа и дефектов. Менять их при необходимости.
На следующем этапе отсоединяем выхлопную трубу, рабочий цилиндр, кардан, от которого следует отсоединить провода.
Затем демонтируем стартер, который мы открутили, и снимаем коробку передач. КПП можно было бы просто отодвинуть в сторону, но лучше снять, чтобы проверить состояние сальника. Если в этом есть необходимость, сальник следует заменить. Снимать коробку передач лучше с помощником, так как это процесс трудоемкий. Желательно коробку передач промыть после снятия.
Далее можно снимать корзину и диск сцепления. При этом нужно запомнить, как был установлен диск, чтобы при сборе установить его правильно.

Демонтаж дисков с узла
Теперь можно оценивать, какое состояние составляющих узла. Больше всего износу подвергаются пыльники и ведомый диск. Следует заменить главный цилиндр и вилку сцепления.
Можно менять только изношенные детали, а можно менять узел в сборе. Желательно делать замену сцепления в сборе, так как, поставив на место старые детали, нет гарантии, что спустя небольшой промежуток времени не придется снова заниматься сборкой и разборкой для замены поломанных деталей.

Установка нового диска
Дальнейшая сборка проводится в той последовательности, в какой происходила разборка.

После окончания ремонта систему автомобиля следует проверить на работоспособность.

Признаки неисправности сцепления

О том, что регулировка выполнена неправильно, свидетельствует два характерных признака. Первая неисправность выражается в том, что сцепление начинает пробуксовывать. В этом случае диск после полного нажатия педали останавливается, а значит, вращающий момент, получаемый от силового агрегата, не передается на трансмиссию.

Второй симптом неудачной регулировки сцепления – когда педаль нажимается, диск не отодвигается от маховика. Это не дает возможности легко передвигать рычаг переключателя скоростей.

А еще иногда сцепление срабатывает преждевременно или, напротив, с заметным опозданием.

Замена главного и рабочего цилиндра

Главный цилиндр создает давление в гидросистеме, передавая усилие от толкателя педали на шток рабочего цилиндра. Служит он долго, и замены чаще требует ремкомплект, а не сам цилиндр.
Рабочий цилиндр служит для передачи усилия на толкатель вилки сцепления. Гидравлическая жидкость от главного цилиндра давит на поршень в рабочем цилиндре и приводит в действие вилку.

Их неисправности проявляются провалами или тугим ходом педали сцепления, затрудненной работой КПП (передачи переключаются с хрустом, вибрацией). Визуально проблему с главным или рабочим цилиндром видно по потекам жидкости.

Замену цилиндра сцепления делают если пострадало «зеркало» цилиндра или другие его элементы, что случается достаточно редко. Намного чаще изнашиваются сменные детали, и тогда можно просто поставить новый ремкомплект.

Замена главного цилиндра, видео

Главный цилиндр находится рядом с вакуумным усилителем тормозов, снизу от бачка тормозной системы. Демонтаж его делается в следующем порядке:

Откачать жидкость из расширительного бачка цилиндра (резиновой грушей или шприцем со шлангом);
Когда в расширительном бачке не останется жидкости, снять его с цилиндра (отсоединить резиновый крепеж);
Отвернуть гайку, которая крепит трубопровод к цилиндру, шланг трубопровод в сторону;
Ослабить хомут, которым шланг крепится к цилиндру, снять шланг;
Вывернуть гайки, которые крепят цилиндр, снять его, вылить оставшуюся жидкость.

После демонтажа нужно осмотреть цилиндр на предмет износа металлических частей, резиновых прокладок. При необходимости заменить ремкомплект или поставить новый цилиндр. Установка делается в обратном порядке.

Замена рабочего цилиндра, видео.

Рабочий цилиндр расположен рядом с КПП, на картере сцепления. Доступ к нему есть и снизу, и со стороны моторного отсека. Порядок демонтажа:

Ослабить гайку, которой к цилиндру крепится шланг. Гайку полностью не снимать, шланг не отсоединять;
Плоскогубцами снять оттяжную пружину;
Плоскогубцами разогнуть и снять ограничительный шплинт из толкателя;
Вывернуть болты, которыми цилиндр крепится к картеру сцепления;
Снять скобу, которая крепилась к цилиндру этими болтами и к которой крепилась оттяжная пружина;
Снять цилиндр, выдвинув толкатель из отверстия в вилке сцепления;
Вот теперь можно полностью отвернуть гайку и снять шланг с цилиндра.
Как и в случае с главным цилиндром, установка производится в обратном порядке.

Зачастую проблемы с приводом обусловлены некачественной гидравлической жидкостью

При работе обратите внимание на ее цвет и консистенцию. Нередко в жидкости накапливаются продукты износа, и они начинают работать как абразив

Регулировка привода выключения сцепления Ваз 2105 Жигули

Руководства по ремонту
Руководство по ремонту ВАЗ 2105 (Жигули) 1980-1992 г.в.
Регулировка привода выключения сцепления

Педаль и главный цилиндр привода сцепления

1 – корпус главного цилиндра; 2 – перепускное (компенсационное) отверстие; 3 – прокладка штуцера; 4 – штуцер; 5 – стопорная пружинная шайба; 6 – поршень главного цилиндра; 7 – уплотнительное кольцо; 8 – поршень толкателя; 9 – крючок; 10 – ось педалей; 11 – кронштейн педалей сцепления и тормоза; 12 – пружина сервопривода педали сцепления;

13 – оттяжная пружина педали сцепления; 14 – ограничитель хода педали сцепления; 15 – педаль сцепления; 16 – толкатель поршня; 17 – защитный колпачок; 18 – стопорное кольцо; 19 – впускное отверстие; 20 – уплотнительное кольцо (кольцевой клапан); 21 – перепускное отверстие поршня; 22 – рабочая полость цилиндра; 23 – пружина; 24 – прокладка; 25 – пробка

ПОРЯДОК ВЫПОЛНЕНИЯ
↓ Комментарии ↓
1. Эксплуатация автомобиля
1.0 Эксплуатация автомобиля 1.1

Пуск двигателя 1.2 Управление коробкой передач 1.3 Движение автомобиля 1.4 Торможение и стоянка 1.5 Эксплуатация нового автомобиля 1.6 Корректировка угла опережения зажигания 1.7 Меры предосторожности при эксплуатации автомобиля 1.8 Уход за кузовом 1.9 Хранение автомобиля

2. Техническое обслуживание автомобиля
2.0 Техническое обслуживание автомобиля 2.1 Операции технического обслуживания
3

Общие данные
3.0 Общие данные 3.1 Техническая характеристика автомобилей 3.2. Органы управления 3.3. Управление вентиляцией и отоплением салона 3.4 Моменты затяжки резьбовых соединений 3.5 Инструмент для ремонта и технического обслуживания 3.6 Применяемые горюче-смазочные материалы и эксплуатационные жидкости 3.7 Основные данные для регулировок и контроля
4. Двигатель
4.0 Двигатель 4.1 Возможные неисправности, их причины и методы устранения 4.2 Снятие и установка двигателя 4.3 Разборка двигателя 4.4 Сборка двигателя 4.5 Стендовые испытания двигателя 4.6 Проверка двигателя на автомобиле 4.7. Блок цилиндров 4.8. Поршни и шатуны 4.9. Коленчатый вал и маховик 4.10. Головка цилиндров и клапанный механизм 4.11. Распределительный вал и его привод 4.12. Система охлаждения 4.13. Система смазки 4.14. Система питания 4.15. Карбюратор 2105-1107010 4.16. Карбюратор 21051-1107010
5. Трансмиссия
5.0 Трансмиссия 5.1. Сцепление 5.2. Коробка передач 5.3. Карданная передача 5.4. Задний мост
6. Ходовая часть
6.0 Ходовая часть 6.1. Передняя подвеска 6.2. Задняя подвеска 6.3. Амортизаторы
7. Рулевое управление
7.0 Рулевое управление 7.1 Возможные неисправности, их причины и методы устранения 7.2. Осмотр, проверка и регулировка рулевого правления 7.3. Рулевой механизм 7.4 Тяги и шаровые шарниры рулевого механизма 7.5 Кронштейн маятникового рычага
8. Тормоза
8.0 Тормоза 8.1 Возможные неисправности, их причины и методы устранения 8.2. Проверка и регулировка тормозов 8.3 Кронштейн педалей сцепления и тормоза 8.4 Вакуумный усилитель 8.5. Главный цилиндр 8.6. Передние тормоза 8.7. Задние тормоза 8.8. Регулятор давления задних тормозов 8.9. Стояночный тормоз
9. Электрооборудование
9.0 Электрооборудование 9.1 Возможные неисправности, их причины и методы устранения 9.2 Цепи, защищаемые предохранителями 9.3. Аккумуляторная батарея 9.4. Генератор 9.5. Стартер 9.6. Система зажигания 9.7. Освещение и световая сигнализация 9.8. Звуковые сигналы 9.9. Очиститель ветрового стекла 9.11. Электродвигатель вентилятора отопителя 9.12. Контрольные приборы 9.13. Система управления пневмоклапаном карбюратора
10. Кузов
10.0 Кузов 10.1 Возможные неисправности, их причины и методы устранения 10.2. Двери 10.3. Капот, крышка багажника, бамперы 10.4. Остекление кузова, омыватели ветрового стекла и стекол фар 10.5 Панель приборов 10.6. Сиденья 10.7. Отопитель 10.8. Ремонт каркаса кузова 10.9. Лакокрасочные покрытия 10.10. Противокоррозионная защита кузова
11. Модификации автомобиля
11.0 Модификации автомобиля 11.1. Особенности ремонта автомобилей ВАЗ-21051 и ВАЗ-21053 11.2. Особенности ремонта автомобилей ВАЗ-2104 и ВАЗ-21043 11.3 Автомобили ВАЗ-21044 с системой впрыска топлива 11.4. Устройство системы центрального впрыска топлива
12. Электросхемы
12.0 Электросхемы 12.1 Интерактивная электросхема автомобиля ВАЗ-2105 12.2 Схема электрооборудования автомобиля ВАЗ-2104 12.3 Схема электрических соединений системы впрыска 12.4 Схема соединения комбинации приборов 12.5 Схема соединений контрольных ламп тормозной системы 12.6 Схема включения очистителей и омывателей фар 12.7 Схема включения электродвигателя вентилятора отопителя 12.8 Схема включения очистителя и омывателя ветрового стекла 12.9 Схема включения указателей поворота и аварийной сигнализации

Регулировка сцепления ваз 2107

Главная
Блог
Ремонт и обслуживание
Трансмиссия
Как отрегулировать сцепление?

Новинки мира авто
Новости автомобильного рынка
Популярное

Двигатель
Кузов
Салон
Система охлаждения
Трансмиссия
Фильтры
Шины и диски
Электрооборудование

Как отрегулировать сцепление?

После ремонта или замены сцепления, а иногда при эксплуатации автомобиля передачи перестают переключаться четко и плавно, машина дергается, при трогании с места пробуксовывает. Это происходит из-за неотрегулированного сцепления, об этом и расскажем в нашей статье.

Регулировку сцепления можно проводить самостоятельно

Основные признаки, по которым можно понять, что пора регулировать сцепление

Примерный интервал пробега, через который рекомендуют проводить проверку и настройку работы сцепления – 10 000 километров. Стоит свериться с графиком обслуживания авто, установленным заводом-изготовителем, – здесь могут быть указаны другие цифры.

Регулировка сцепления обязательна после замены/ремонта сцепления или его элементов, например, приводящего троса. Процедура требуется даже при подозрениях на отклонение амплитуды педали от нормальных показателей:

авто трогается с места рывками;
педаль сцепления западает или “ходит”с трудом;
уровень жидкости в гидравлическом приводе снижается;
при переключении передач вы замечаете удары, шум и вибрацию.

Убедиться, что сцепление нуждается в регулировке, поможет простой тест. Заводим двигатель, плавно отпускаем педаль сцепления и медленно трогаемся. Если машина осталась на месте, когда сцепление полностью отпущено, значит, ход педали увеличен. Если машина начала движение еще до того, как вы сняли ногу с педали, её ход чересчур мал.

Что будет, если вовремя не отрегулировать сцепление?

Сцепление, которое вовремя не отрегулировали, быстро выйдет из строя, так что скоро его придется ремонтировать или полностью менять. При повышенном ходе педали сцепление выключается не до конца, его диск постоянно прижат к маховику двигателя. При малом ходе у сцепления нет возможности включить ведомый диск до конца, что ведет к пробуксовке и отсутствию крутящего момента.

Управлять автомобилем с неотрегулированным или неисправным сцеплением опасно и чревато аварией!

Отсутствие регулировки – причина быстрого выхода сцепления из строя

Можно ли самостоятельно отрегулировать сцепление?

С регулировкой сцепления можно справиться без обращения в техцентр. Но если вы не уверены в причинах проблемы, у вас нет нужных инструментов и раньше с ремонтом авто не сталкивались, доверьте работу профессионалам.

Для регулировки сцепления вам потребуются линейка, жидкая смазка, плоскогубцы и рожковые ключи двух размеров – 17х14 и 13х14.

Этапы регулировки сцепления

Чаще всего на современных автомобилях установлены сцепления двух видов:

с приводом механического типа – вилка сцепления соединяется с педалью в салоне с помощью троса;
с приводом гидравлического типа – педаль газа с рабочим цилиндром сцепления соединяет трубопровод, заполненный рабочей жидкостью.

Процедура регулировки зависит от типа узла.

Регулируем механическое сцепление

Для начала выясняем, ход педали уменьшается или увеличивается. Жмём на педаль до упора и замеряем, на каком расстоянии от пола она остановилась. Отпускаем педаль и снова проводим замеры. Из второго показателя вычитаем первый. У большинства моделей нормальная амплитуда хода — в диапазоне 12 — 14 см, ее можно уточнить в технических документах. Если цифра меньше, ход педали нужно увеличить, если больше – уменьшить.

После замеров переходим к самой процедуре регулировки:

Этап 1

– открываем капот, находим около рычага трансмиссии шток, который крепит идущий от педали сцепления трос.

Этап 2

– смазываем и ослабляем гайки, которыми закреплен шток, жидкой смазкой.

Этап 3

– с помощью гаечных ключей крутим гайку, которая находился ближе к педали. Если крутить гайку по направлению к педали сцепления, свободный ход педали станет больше, если в противоположном направлении – меньше.

Этап 4

– снова замеряем амплитуду хода педали. Если он в границах нормы, закручиваем до упора вторую гайку – контрольную. Это необходимо для фиксации выполненных регулировок. Если ход все еще слишком большой или маленький, подкручиваем гайку, которая находится ближе к педали.

Проверяем работу сцепления. Педаль должна нажиматься легко, без шума и трения. Автомобиль при старте не должен буксовать или двигаться рывками. Скорости должны переключаться плавно и точно.

Регулируем гидравлическое сцепление

Сцепления с гидравлическим приводом в большинстве своем саморегулирующиеся. Но настроить их вручную тоже можно, если у толкателя на рабочем цилиндре есть резьба и контрольная гайка. Вот как это сделать:

Неисправности гидропривода сцепления ВАЗ 2107

Некорректная работа гидравлического привода приводит к нарушению функционирования всего механизма сцепления.

Сцепление выключается не полностью (муфта «ведёт»)

Если наблюдается затруднённое включение первой скорости, а задняя передача не включается или тоже включается с трудом, необходимо произвести регулировку рабочего хода педали и хода штока РЦС. Поскольку зазоры увеличены, их нужно уменьшить.

Сцепление включается не полностью (муфта «буксует»)

Если при резком нажатии на педаль газа автомобиль разгоняется с трудом, теряет мощность на подъёмах, увеличивается расход топлива, а двигатель перегревается, нужно проверить и отрегулировать рабочий ход педали и расстояние перемещения штока рабочего цилиндра. В этом случае зазоров нет, поэтому их необходимо увеличить.

Муфта работает «рывками»

Если при трогании с места машина дёргается, причиной этого может быть неисправность возвратной пружины ГЦС или РЦС. К таким же последствиям может привести насыщение рабочей жидкости пузырьками воздуха. Следует найти причины нестабильной работы гидравлики управления сцеплением и устранить их.

Педаль проваливается и не возвращается

Причиной проваливания педали обычно является недостаточный объём эксплуатационной жидкости в бачке из-за её утечки в рабочем (чаще) или главном цилиндре. Основная причина этого — повреждение защитного колпачка и проникновение внутрь цилиндра влаги и грязи. Резиновые уплотнения изнашиваются, и между ними и стенками цилиндра образуются щели. Через эти щели жидкость начинает вытекать наружу. Следует заменить резиновые элементы, добавить жидкость в бачок до необходимого уровня и удалить из системы воздух с помощью прокачки.

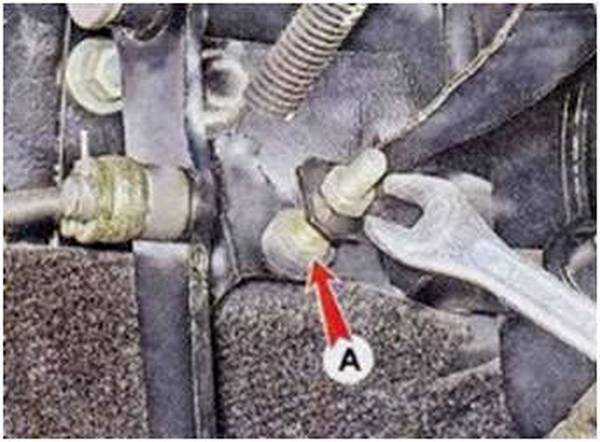

Регулировка хода педали и толкателя рабочего цилиндра

Свободный ход педали регулируется ограничительным винтом и должен составлять 0,4–2,0 мм (расстояние от верхнего положения до упора толкателя в поршень главного цилиндра). Для установки необходимого зазора ключом ослабляется контргайка винта, а затем вращается сам винт. Рабочий ход педали должен составлять 25–35 мм. Отрегулировать его можно толкателем рабочего цилиндра.

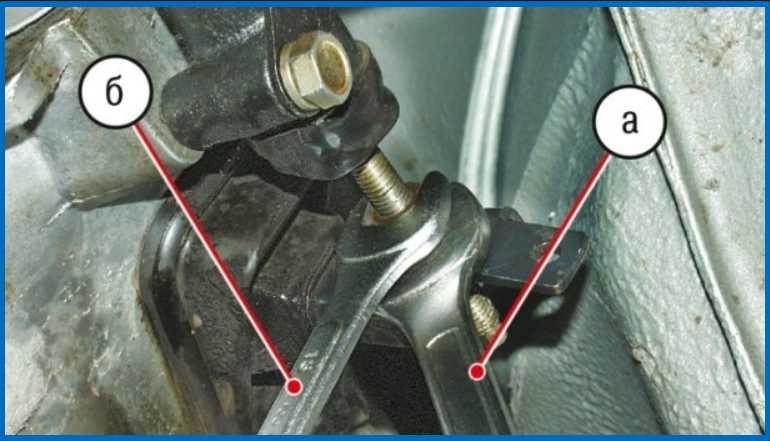

Для регулировки положения педали сцепления с помощью ограничительного винта потребуется мерная линейка и ключ на 10

Длина толкателя рабочего цилиндра напрямую влияет на зазор между торцом выжимного подшипника и пятой корзины, который должен составлять 4–5 мм. Для определения величины зазора нужно снять с вилки выжимного подшипника возвратную пружину и рукой подвигать саму вилку. Вилка должна перемещаться в пределах 4–5 мм. Для регулировки зазора следует ключом на 17 ослабить контргайку, одновременно придерживая регулировочную гайку ключом на 13. В процессе регулировки толкатель должен быть зафиксирован. Для этого у него есть лыска под ключ 8 мм, за которую удобно зацепиться щипцами. После выставления требуемого зазора контргайка затягивается.

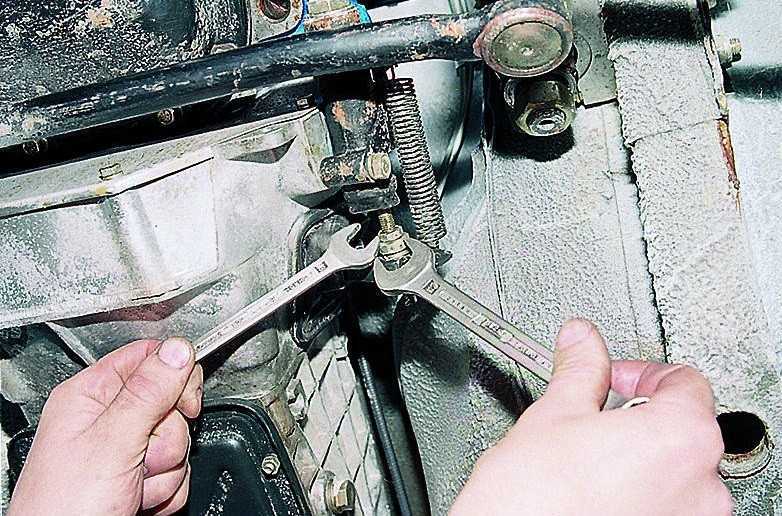

Регулировка длины штока рабочего цилиндра позволяет изменить зазор между выжимным подшипником и пятой корзины, а также величину рабочего хода педали сцепления

Замена корзины сцепления

Замена корзины делается реже, чем ведомого диска. Менять корзину нужно в случае перегрева ведущего диска (тогда на нем появляются цветные пятна), поломки или износа лепестков диафрагмы и пружин.
Чтобы получить доступ к сцеплению, нужно демонтировать коробку передач.

Порядок действий:

В моторном отсеке снять «-» клемму с АКБ и открутить болты стартера;
В салоне вынуть ручку КПП;
Из ямы снять приемную трубу выхлопной системы;
Открутить карданный вал от главной передачи, пометить места соединения на фланцах;
Открутить поперечину задней опоры коробки передач;
Открутить болты крепления КПП (4 штуки);
С датчика задней передачи отсоединить провод;
Открутить тросик спидометра;
Открутить крепление рабочего цилиндра сцепления;
Выдвинуть коробку передач, чтобы вал полностью вышел из сцепления, снять ее.

При демонтаже самого сцепления нужно открутить болты корзины от маховика. Чтобы распределить нагрузку равномерно, болты откручивают по 1-2 оборота по очереди. После снятия корзину нужно осмотреть на предмет выработки диска, целостности пружин, диафрагмы.

Ремонт сцепления ВАЗ 2107

Отремонтировать цилиндры сцепления получается несколько сложнее, чем поменять, но намного дешевле.

Когда цилиндры сняты, можно приступать к разборке. Начнем с главного цилиндра:

Извлечь тонкой отверткой стопорное кольцо.
Вынуть штуцер и прокладку.
Снять пыльник, поддев его отверткой.
Открутить пробку цилиндра, используя ключ на 22.
Вытащить стопорное кольцо и отверткой достать внутренности цилиндра.

Для восстановления главного цилиндра следует заменить резиновые уплотнители. Также необходимо проверить состояние пружины, внутренней поверхности цилиндра и поршня. При наличии задиров и повреждений детали необходимо заменить.

Перед сборкой детали следует тщательно очистить и вытереть. Недопустимо попадание внутрь цилиндра бензина или масла — они разрушают резиновые уплотнители.

Сборка производится в порядке, обратном разборке цилиндра.

После ремонты цилиндров и монтажа их на место необходимо прокачать гидравлический привод сцепления.

Диагностика неисправностей сцепления ВАЗ 2107

Существует ряд поломок, указывающих, что машине требуется срочный ремонт.

Пробуксовка сцепления

Подобное обнаруживается при резком ускорении. Двигатель стабильно набирает обороты, но машина «опаздывает» с разгоном. Также процесс может сопровождаться рывками, продергиванием и посторонним шумом.

Сцепление ведет

Подобное вызвано неправильной регулировкой или завоздушиванием системы. Фрикционные накладки не полностью отодвигаются от корзины и передачи включаются с затруднением.

Рывки при трогании и переключении скоростей

Требуется прокачка, настройка механизма, когда при втыкании передачи машина дергается. Диск может пробуксовывать на старте, быстром разгоне по причине его износа.

Шум при выключенном сцеплении

Когда при полностью выжатой педали машина слегка вибрирует и исходит посторонний звук – корзина и диск сцепления не разъединяются до конца.

https://youtube.com/watch?v=AkPvQdUo2wE

Провал педали и отсутствие сцепления

Здесь дело обстоит более серьезно. Педаль может проваливаться только при сильных повреждениях механизма. В 90% случаев причина скрывается в головном цилиндре или корзине. Эксплуатировать автомобиль с подобной проблемой запрещено категорически.

Сцепление выключается, но педаль не возвращается в исходное положение

Указанная неисправность часто решается банально просто – может слететь или лопнуть возвратная пружина. Гидравлическая система в ВАЗ 2107 представляет собой конструкцию, где нет возвратных устройств, кроме механических деталей.

Решается все благодаря замене поврежденного элемента.

Тугое сцепление

Отдельные автолюбители жалуются на то, что педаль сцепления нажимается чрезвычайно туго. Кроме гидравлической системы, затруднение хода вызывается закисанием подвижных шарниров, подклиниванием выжимного подшипника. Для устранения неполадки следует полностью разобрать всю систему.

Сцепление выключается в начале или конце хода педали

В этом случае все достаточно просто – системе требуется регулировка. Процедура примитивная и выполняется за 20-30 минут. Единственный нюанс – потребуется помощник.

Полная разборка со снятием коробки передач

Работу нужно выполнить на подъемнике или на яме. В первую очередь снимаем аккумулятор

Разборку продолжаем снятием стержня с рычага переключения передач. Затем придется отверткой открутить саморезы крепление крышки, закрывающей отверстие кузова машины. На этом манипуляции внутри автосалона завершены. Что нужно сделать, дальше:

Убрать приемную трубу(выхлопной системы) и резонаторы;
Потом демонтировать стартер с картера маховика и отодвинуть в сторону;
От заднего моста и КПП отсоединить кардан.

Для возможности снятия коробки, снимаем поперечину задней опоры двигателя и трос привода спидометра. Также от КПП нужно отсоединить цилиндр гидропривода и убрать его в сторону.

Далее, потребуется убрать болты, с помощью которых держится крышка картера сцепления (ключ на 10) и перейти к демонтажу коробки, а поскольку весит она немало, под нее стоит поставить хорошую опору.

После этого, торцевым ключом откручиваются болты от картера маховика. Теперь, чтобы убрать коробку, ее придется аккуратно сдвинуть назад, медленно выводя первичного типа вал со ступицы ведомого диска сцепления. Делать это нужно аккуратно, чтобы не уронить коробку и не нанести себе травмы. Вот и все, коробка снята.
