Приборы пневмопривода КамАЗ. Тройной защитный клапан.

Тройной защитный клапан автомобиля КамАЗ

Тройной защитный клапан автомобиля КамАЗ (рис. 104) направляет поток сжатого воздуха в три контура и сохраняет неизменным давление в них при повреждении одного из контуров.

Сжатый воздух от компрессора через ввод корпуса поступает в полости под клапанами 3 и 12. При этом клапаны преодолевают усилие уравновешивающих пружин 5 и 9, которые через диски 4 и 10 воздействуют на диафрагмы 8 и 11 и открываются. Сжатый воздух через два вывода направляется в баллоны контура привода тормозных механизмов колес передней оси и контура привода тормозных механизмов колес задней тележки. Одновременно с наполнением воздушных баллонов открываются клапаны 13 и 14, и воздух поступает в полость над клапаном 15. При достижении определенного давления клапан 15, преодолевая усилие пружины 18, открывается, и воздух заполняет контур аварийного растормаживания стояночного тормоза.

Клапаны 3 и 12 открываются при давлении 5,2 кгс/см 2 , а клапан 15 — при давлении 5,1 кгс/см 2 . Предварительное усилие пружин, воздействующих через диски и диафрагмы на клапаны, регулируют винтами 7. Между диафрагмами и клапанами установлены буферные пружины.

При исправных контурах пневмопривода КамАЗ диафрагмы 8, 11 и 16 прогибаются под действием давления воздуха, поступающего под клапаны и находящегося в баллонах. Поэтому клапаны открываются даже и тогда, когда давление в полостях под ними ниже указанного.

В случае выхода из строя одного из контуров давление во внутренних полостях корпуса клапана уменьшается, и под действием пружин все клапаны закрываются. Но поскольку в полости под клапаны продолжает поступать воздух от компрессора, а на диафрагмы воздействует сжатый воздух, проходящий из исправных контуров, клапаны, через которые пополняются воздухом исправные контуры, открываются при давлении, меньшем, чем давление открытия клапана в неисправном контуре.

При выходе из строя магистрали, идущей от компрессора, клапаны под действием пружин закрываются, и давление в контурах пневмопривода сохраняется.

  • Вариатор тойота королла ресурс



  • На условном сроке поймали пьяным за рулем



  • Стучит переднее левое колесо ниссан



  • Удаление 249 клапана ауди тт



  • Индикатор открытой двери калина

Тройной защитный клапан Камаз

Тройной защитный клапан служит для разделения магис­трали от компрессора на три автономных контура — два основных (привод тормозов колес переднего моста и привод тормозов колес задней тележки) и один дополнительный (привод системы аварийного растормаживания), а также для автоматиче­ского отключения поврежденного контура с целью сохранения давления в исправных контурах

Тройной защитный клапан со­стоит из корпуса 1, трех крышек 2, трех клапанов 3, 6 и 8, трех диафрагм 5 и двух перепускных клапанов 7.

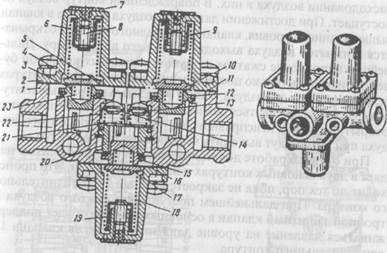

Рис. 1. Трой ной защитный клапан:1 — корпус, 2 — крышка, 3,6,8 — клапаны, 4 — пружина, 5 — мембрана, 7 — пере­пускные клапаны

Сжатый воздух от компрессора через вывод корпуса поступает в полости А я Б под клапанами 3 и 6.

По достижении в по­лостях давления 520 кПа клапаны 3 и 6, преодолевая усилия уравновешивающих пружин 4 и прогибая мембраны 5, откры­ваются.

Сжатый воздух через выводы I я II направляется в ресиверы контуров привода тормозов колес переднего моста и задней тележки соответственно.

Одно­временно с началом наполнения ресиверов открываются клапаны 7 и воздух по­ступает в полость над клапаном 8.

По до­стижении давления 510 кПа клапан 8 открывается и сжатый воздух заполняет контур системы аварийного растормаживания.

При исправных контурах пневмопри­вода мембраны 5 дополнительно прогиба­ются под действием давления воздуха в полостях А, Б и В. Поэтому клапаны 3, 6 и 8 открыты даже и тогда, когда давле­ние в этих полостях ниже указанного зна­чения.

В случае выхода из строя одного из кон­туров, например контура I, давление во внутренней полости неисправного контура (в выводе I) уменьшается и под действи­ем пружины 4 клапан 3 закрывается.

Но так как в полости под клапаны 3, 6 я 8 про должает поступать воздух от компрессора, а на мембраны исправных контуров воздействует сжатый воздух из ресиверов, клапаны 6 и 8 исправных контуров откры­ваются при давлении, меньшем давления открытия клапана в неисправном контуре, и в негерметичный контур воздух посту­пать не будет.

По достижении давления воздуха на входе в корпус клапана выше заданного значения клапан негерметичного контура откроется и избыток воздуха выйдет в ат­мосферу, т. е. в герметичных контурах бу­дет поддерживаться давление, соответ­ствующее давлению открытия клапанов не­герметичного контура (520 или 510 кПа).

В случае выхода из строя магистрали, идущей от компрессора, клапаны 3, 6 и 8 под действием пружин 4 закрываются и давление в контурах пневмопривода сохра­няется.

Ресиверы служат для накопления сжатого воздуха и питания им приборов тормозного пневмопривода, а также для питания других потребителей и систем ав­томобиля.

На автомобилях установлено шесть ресиверов объемом по 20 л, четыре из них соединены попарно, образуя единый объем 40 л. Ресиверы установлены на крон­штейнах рамы автомобиля и прикреплены к ним хомутами.

Защитные устройства пневматических приводов

Многоконтурные тормозные приводы характеризуются автономностью каждого контура, что проявляется в сохранении их работоспособности при разгерметизации или выходе из строя одного или нескольких контуров, входящих в привод. В пневматических многоконтурных приводах автономность контуров осуществляется посредством защитных клапанов – тройного, двойного и одинарного.

Двойной защитный клапан

Двойной защитный клапан (рис. 1, а) служит для распределения поступающего из компрессора сжатого воздуха по двум контурам и поддержания давления в одном контуре при повреждении другого. Сжатый воздух из компрессора, пройдя регулятор давления и предохранитель от замерзания, поступает в центральную полость и, отжав два плоских клапана, через вывод проходит в контур вспомогательной тормозной системы, и одновременно, через другой вывод – в контур стояночной и запасной систем тягача и прицепа.

Если в одном из контуров, например, соединенным с правым выводом, произошла утечка воздуха, то центральный поршень вместе с правым пластинчатым клапаном под действием давления воздуха в левом выводе переместится вправо и прижмется к к упорному поршню (клапан при этом остается закрытым). Как только давление в центральной полости будет больше усилия пружины первого упорно поршня, правый пластинчатый клапан отойдет от центрального поршня и избыточный воздух выйдет в негерметичный контур. То же самое произойдет в случае повышенного расхода воздуха в одном из контуров. При повреждении одного из контуров двойной защитный клапан поддерживает в другом контуре давление 0,52…0,54 МПа.

Тройной защитный клапан

Тройной защитный клапан (рис. 1, в) распределяет воздух, поступающий из компрессора, по трем автономным контурам и, при повреждении одного из них, сохраняет давление в исправных контурах.

Сжатый воздух из компрессора поступает в левую и правую полости и при возрастании давления до 0,52 МПа открывает левый и правый клапаны, преодолевая сопротивление своих пружин. Прогибая левую и правую мембраны, сжатый воздух поступает через выводы в контуры рабочих тормозных механизмов колес переднего моста и прицепа, а также колес задней тележки и прицепа. В то же время сжатый воздух открывает левый и правый перепускные клапаны, поступает в центральную полость и при давлении 0,51 МПа, открыв центральный клапан, проходит через вывод в контур системы растормаживания.

При разгерметизации одного из контуров давление в связанной с ним полости защитного клапана уменьшится и под действием пружины клапан поврежденного контура закроется.

Если разгерметизируется питающая магистраль, идущая от компрессора, то все клапаны закроются под действием своих пружин и в контурах сохранится имеющееся в них давление.

Одинарный защитный клапан

Одинарный защитный клапан (рис. 2) служит для соединения двух контуров тормозной системы и обеспечения их независимо работы. В его функции входит сохранение давления в ресивере тягача при аварийном падении давления в магистрали прицепа, и предохранения прицепа от самопроизвольного затормаживания при внезапном падении давления в ресивере тягача.

При давлении 0,55 МПа сжатый воздух, поступающий через входной канал, преодолевая сопротивление возвратной пружины поршня, поднимает мембрану и проходит в выходной канал, а оттуда через обратный клапан поступает в питающую магистраль прицепа.

При падении давления в входном канале ниже 0,545 МПа возвратная пружина поршня возвращает мембрану на место. Обратный клапан не позволяет сжатому воздуху из питающей магистрали попасть в выходной канал под мембрану.

Двойной защитный клапан КАМАЗ

Установив двойной защитный клапан КАМАЗ в тиски с мягкими губками, с корпуса 1 (рис 9.10) снимают защитный колпачок 12. Отвернув пробку 11, вынимают из крышки 8 регулировочные шайбы 9, 10. Затем из корпуса 1 вывертывают крышку 5 с малым поршнем 7, кольцом 6 и вынимают пружины 3,13, шайбу 2 и кольцо 4. Переустановив клапан в тисках, выполняют указанные работы с другой его стороны.

Рис. 9.10. Двойной защитный клапан: 1 — корпус; 2, 9, 10 — регулировочные шайбы; 3. 8, 13 — пружины; 4. 6. 17 — кольца; 5 — крышка; 7 — малый поршень; 11 — пробка; 12 — защитный колпачок; 14 — упорное кольцо; 15 — клапан в сборе; 16 — большой поршень; 18 — двойной защитный клапан в сборе; 19 — табличка; 20 — заклепка

Затем из корпуса 1 вынимают большой поршень 16 в сборе, а из поршня — упорное кольцо 14 и клапан 15. Вынув из корпуса 1 кольца 17, снимают корпус клапана с тисков. Детали промывают, обдувают сжатым воздухом и дефектуют. Трещины и забоины на рабочих поверхностях деталей не допускаются. Детали 3, 4, 7, 8, 12…17 рекомендуется заменить независимо от их технического состояния. Резьбовое отверстие М22х1,5 в торце прочищают метчиком.

При сборке устанавливают в корпус 1 клапан кольца 17. В поршень 16 вставляют клапан 15 и упорное кольцо 14. Зажав корпус 1 клапана в тиски с мягкими губками, устанавливают в корпус поршень 16, предварительно смазав рабочую поверхность поршня тонким слоем смазки ЦИАТИМ-221.

В крышку 5 устанавливают кольцо 4, пружину 3 и шайбу 17. В корпус 1 клапана ввертывают крышку 5 и устанавливают поршень 7 с кольцом 6. В крышку 5 устанавливают пружину 8, шайбы 9, 10. Ввернув в крышку 5 пробку 11, надевают на корпус 1 защитный колпачок 12.

Перезакрепив двойной защитный клапан в тисках, выполняют указанные работы с другой его стороны.

Защитный двойной клапан испытывают на работоспособность и герметичность. Для этого подключают клапан к стенду по схеме, приведенной на рис. 9.11.

Для регулировки работы контура I открывают кран 2 и наполняют баллоны 7 и 10 до давления 0,3 МПа (30 кгс/см2). Закрыв кран 2, открывают кран 9. Затем вновь открывают кран 2. При этом в баллоне 7 давление должно повышаться, но выпуска воздуха из контура I через открытый кран 9 происходить не должно. При достижении в баллоне давления (0,58±0,02) МПа (5,8 кгс/см2) должен начаться перепуск воздуха в вывод III. Регулировку перепускного давления осуществляют регулировочными шайбами. При давлении ниже указанного шайбы нужно устанавливать под пробку А, при давлении выше указанного — удалять.

Открыв кран 8, выпускают воздух из баллона 7, а затем вторично проверяют регулировку перепускного клапана в контуре I и при необходимости повторяют ее.

Аналогично регулируют работу контура II. Регулировку давления производят шайбами под пробкой Б.

Открыв кран 2, наполняют оба баллона до давления 0,75 МПа (7,5 кгс/см2). Затем закрывают кран 2 и выпускают воздух из баллонов 7 и 10 соответственно через краны 8 и 9. При выпускании воздуха из одного баллона давление в другом баллоне не должно падать. Проверку производят на обоих контурах.

Вновь открыв кран 2, наполняют оба баллона до давления 0,75 МПа (7,5 кгс/см2). Затем закрывают кран 2 и выпускают воздух из баллона 10 или 7 соответственно через кран 9 или 8. Кран 2 медленно открывают. После достижения давления перепуска порожний баллон должен наполняться. Проверку производят на обоих контурах.

Вновь открыв кран 2, наполняют оба баллона до давления 0,75 МПа (7,5 кгс/см2). При быстром закрывании крана 2 давление в обоих баллонах не должно падать.

Вновь открывают кран 2, а затем кран 3. Давление в обоих баллонах не должно падать.

Двойной защитный клапан также проверяют на герметичность. Утечки воздуха не допускаются.

Рис. 9.11. Схема подключения к стенду двойного защитного клапана: 1 — дроссель 0,5 мм; 2, 3,8, 9 — краны; 4, 6, 11 — манометры; 5 — двойной защитный клапан; 7. 10 — воздушные баллоны; 12 — шайба; А. Б — пробки

Тройной защитный клапан камаз 5320 принцип работы

Тройной защитный клапан КамАЗ

Тройной защитный клапан направляет поток сжатого воздуха в три контура и сохраняет неизменным давление в них при повреждении одного из контуров.

Сжатый воздух от компрессора через ввод корпуса поступает в полости под клапанами 3 и 12. При этом кла­паны преодолевают усилие уравновешивающих пружин 5 и 9, которые через диски 4 и 10 воздействуют на диафрагмы 8 и 11 и открываются. Сжатый воздух через два вывода направляется в баллоны контура привода тормозных ме­ханизмов колес передней оси и контура привода тормоз­ных механизмов колес задней тележки. Одновременно с наполнением воздушных баллонов открываются кла­паны 13 и 14, и воздух поступает в полость над клапаном 15. При достижении определенного давления клапан 15, преодолевая усилие пружины 18, открывается, и воздух заполняет контур аварийного растормаживания стояноч­ного тормоза.

Рис. 104. Тройной защитный клапан:

1 — корпус; 2 — колпак; 3, 12 и 15 — магистральные клапаны; 4, 10,17 — опорные диски; 5, 9 и 18 — пружины; 6 — заглушка; 7 — регулировочный винт; 8, 11 и 16 — диафрагмы; 13 и 14 — клапаны.

Клапаны 3 и 12 открываются при давлении 5,2 кгс/см2, а клапан 15 — при давлении 5,1 кгс/см2. Предварительное усилие пружин, воздействующих через диски и диафрагмы, клапаны, регулируют винтами 7. Между диафрагмами и клапанами установлены буферные пружины.

При исправных контурах пневмопривода диафрагмы 8, 11 и 16 прогибаются под действием давления воздуха, по­ступающего под клапаны и находящегося в баллонах. Поэтому клапаны открываются даже и тогда, когда давле­ние в полостях под ними ниже указанного.

В случае выхода из строя одного из контуров давление во внутренних полостях корпуса клапана уменьшается, и под действием пружин все клапаны закрываются. Но поскольку в полости вод клапаны продолжает поступать воздух от компрессора, а на диафрагмы воздействует сжа­тый воздух, проходящий из исправных контуров, клапаны, через которые пополняются воздухом исправные контуры, открываются при давлении, меньшем, чем давление откры­тия клапана в неисправном контуре.

При выходе из строя магистрали, идущей от компрес­сора, клапаны под действием оружия закрываются, и дав­ление в контурах пневмопривода сохраняется.

Тройной защитный клапан (рис. 1) распределяет воздух, поступающий из компрессора, по трем контурам. Назначение клапана:

· автоматическое отключение одного из контуров в случае его повреждения или нарушения его герметичности и сохранение сжатого воздуха в остальных контурах;

· сохранение сжатого воздуха во всех контурах в случае повреждения или нарушения герметичности питающей магистрали;

· питание дополнительного контура от двух основных контуров, пока давление не снизится до заданного уровня.

Рисунок 1 – Тройной защитный клапан:

13 – корпус; 14 – колпак; 15, 24 и 27 – клапаны; 16, 22 и 29 – опорные диски; 17, 21 и 30 – пружины; 18 – заглушка; 19 – регулировочный винт; 20, 23 и 28 – мембраны; 25 и 26 – перепускные клапана

Сжатый воздух из компрессора через вывод III поступает в полости А и Б и при возрастании давления до 0,52 МПа открывает клапаны 15 и 24, преодолевая сопротивление пружин 17 и 21 и прогибая мембраны, поступает через выводы IV и V соответственно в контуры рабочих тормозных механизмов колес переднего моста и прицепа, колес задней тележки и прицепа. В это же время сжатый воздух открывает перепускные клапаны 25 и 26, поступает в полость В и при давлении 0,51 МПа, открыв клапан 27, проходит через вывод VI в контур системы растормаживания.

При разгерметизации одного из контуров давление в связанной с ним полости защитного клапана уменьшается и под действием пружины клапан соответствующего контура закрывается. Для того чтобы открыть клапан неисправного контура, потребуется большее давление поступающего из компрессора воздуха, чем для открытия клапанов исправных контуров. Это объясняется тем, что на мембраны исправных контуров воздействует сжатый воздух из ресиверов и из компрессора, а клапан неисправного контура открывается только под действием воздуха, поступающего из компрессора. В негерметичный контур, таким образом, воздух может поступить только при значительном повышении давления. В этом случае он срабатывает как предохранительный клапан, выпустив часть воздуха в атмосферу, т. е. в герметичных контурах будет поддерживаться давление не больше того, при котором открывается клапан неисправного контура (до 0,52 МПа).

Если разгерметизируется линия, идущая от компрессора, то клапаны 15, 24 и 27 закроются под действием пружин 17, 21 и 30 и в контурах сохранится имеющееся в них давление.

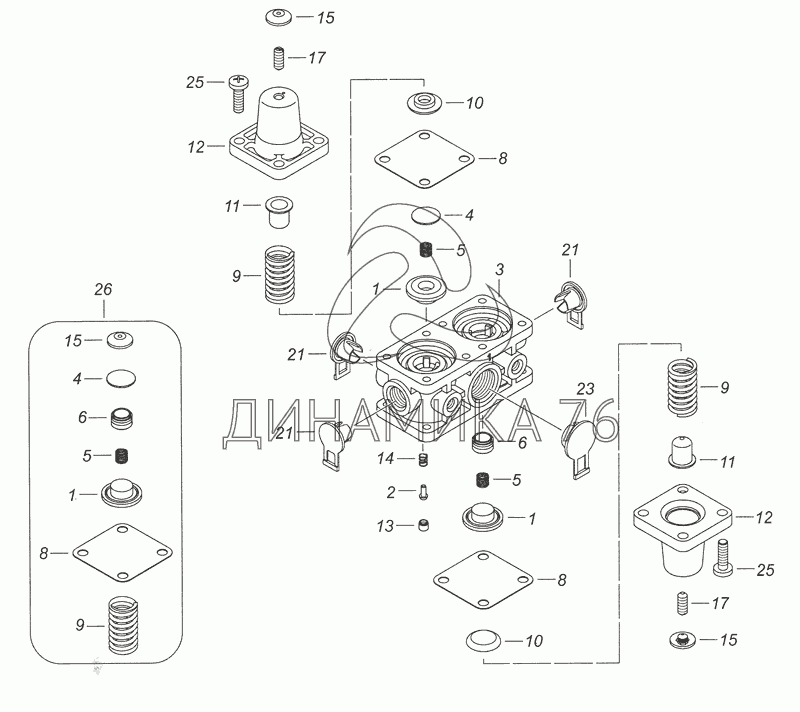

Ремонт тройного защитного клапана Камаз

Тройной защитный клапан (рис.1) выполняет следующие функции:

— разделяет воздушную магистраль, идущую от компрессора, на два основных и один дополнительный контур;

— автоматически отключает один из контуров в случае повреждения или нарушения его герметичности; поддерживает давление сжатого воздуха в неповрежденных контурах и обеспечивает их пополнение воздухом от компрессора;

— сохраняет герметичность во всех неповрежденных контурах при повреждении или нарушении герметичности подводящей магистрали; питает дополнительный контур от обоих основных контуров.

Разборка и сборка клапана

Для разборки тройного защитного клапана его надо зажать в тиски с мягкими губками за крепежные бобышки, ослабить винты 19 крепления верхних защитных крышек 2, а затем, придерживая их рукой, отвернуть винты 19 и снять одну, а затем другую крышки.

В случае, если защитные крышки не снимаются сами под действием пружин 21, допускается легкое постукивание по ним медным или деревянным молотком.

Остальные детали клапанов 3 и мембрана 6 легко вынимаются из корпуса

Для разборки клапана дополнительного контура корпус 1 надо перевернуть в тисках на 180° и зажать.

Затем отвернуть винты, снять крышку 11 и вынуть клапан 8 с пружиной 14, направляющей 13, тарелкой 15 и мембраной 9.

Обратные клапаны 7 вынимают из корпуса 1 после демонтажа специальными круглогубцами упорного кольца 17.

На поверхности корпусных деталей не допускается наличие трещин, волосовин и других заметных глазом дефектов.

Детали надо очистить от ржавчины и пригара. Все резиновые детали необходимо заменить на новые.

Порядок сборки тройного защитного клапана обратный разборке.

Сборку клапанов, резиновых уплотнительных колец и других резиновых деталей надо производить осторожно, не допуская их повреждения. Наличие на поверхности этих деталей рисок, порезов и других дефектов не допускается

Регулировочные винты 5 перед регулировкой при сборке нужно завернуть в крышки на глубину 9 мм от верхней плоскости крышек.

Регулировка и проверка тройного защитного клапана

Установить тройкой защитный клапан на испытательный стенд и подключить по схеме, показанной на (рис. 3). Затем трижды подать и выпустить воздух в вывод 1 под давлением 0,75 МПа.

Отрегулировать давление перепуска основных контуров, для чего подать в вывод 1 воздух под давлением 0,56 МПа, далее постепенно вывинчивать регулировочный винт 5 (см. рис.1) сначала водном контуре до появления давления в выводе 21 затем в другом контуре до появления давления в выводе 22.

Для регулировки давления в дополнительном контуре надо подать воздух в вывод 21 или 22 под давлением 0,51 МПа и постепенно выворачивать регулировочный винт дополнительного контура до появления давления в выводе 23.

После регулировки тройного защитного клапана нужно зафиксировать регулировочные винты 5 краской и закрыть их резиновыми заглушками 4.

Для проверки герметичности тройного защитного клапана надо подать воздух в вывод 1 под давлением 075 МПа. давление в выводах 21, 22 и 23 должно стать равным давлению в выводе 1 .

Выпустить воздух из вывода 1 и при этом давление в выводах 21, 22 и 23 не должно падать. Затем выпустить воздух из выводов 21 или 22 и при этом давление в выводе 23, 21 или 22 не должно падать.

Далее надо вновь установить, давление 0,75 МПа в выводах 1 , 21, 22 и 23 и выпустить воздух из вывода 23, при этом давление в выводах 1 , 21 и 22 не должно упасть ниже 0,42 МПа.

Проверить герметичность тройного защитного клапана омыливанием.

Разборка и сборка клапана

Для разборки тройного защитного клапана его надо зажать в тиски с мягкими губками за крепежные бобышки, ослабить винты 19 крепления верхних защитных крышек 2, а затем, придерживая их рукой, отвернуть винты 19 и снять одну, а затем другую крышки.

В случае, если защитные крышки не снимаются сами под действием пружин 21, допускается легкое постукивание по ним медным или деревянным молотком.

Остальные детали клапанов 3 и мембрана 6 легко вынимаются из корпуса

Для разборки клапана дополнительного контура корпус 1 надо перевернуть в тисках на 180° и зажать.

Затем отвернуть винты, снять крышку 11 и вынуть клапан 8 с пружиной 14, направляющей 13, тарелкой 15 и мембраной 9.

Обратные клапаны 7 вынимают из корпуса 1 после демонтажа специальными круглогубцами упорного кольца 17.

На поверхности корпусных деталей не допускается наличие трещин, волосовин и других заметных глазом дефектов.

Детали надо очистить от ржавчины и пригара. Все резиновые детали необходимо заменить на новые.

Порядок сборки тройного защитного клапана обратный разборке.

Сборку клапанов, резиновых уплотнительных колец и других резиновых деталей надо производить осторожно, не допуская их повреждения. Наличие на поверхности этих деталей рисок, порезов и других дефектов не допускается

Регулировочные винты 5 перед регулировкой при сборке нужно завернуть в крышки на глубину 9 мм от верхней плоскости крышек.

Регулировка и проверка тройного защитного клапана

Установить тройкой защитный клапан на испытательный стенд и подключить по схеме, показанной на (рис. 3). Затем трижды подать и выпустить воздух в вывод 1 под давлением 0,75 МПа.

Отрегулировать давление перепуска основных контуров, для чего подать в вывод 1 воздух под давлением 0,56 МПа, далее постепенно вывинчивать регулировочный винт 5 (см. рис.1) сначала водном контуре до появления давления в выводе 21 затем в другом контуре до появления давления в выводе 22.

Для регулировки давления в дополнительном контуре надо подать воздух в вывод 21 или 22 под давлением 0,51 МПа и постепенно выворачивать регулировочный винт дополнительного контура до появления давления в выводе 23.

После регулировки тройного защитного клапана нужно зафиксировать регулировочные винты 5 краской и закрыть их резиновыми заглушками 4.

Для проверки герметичности тройного защитного клапана надо подать воздух в вывод 1 под давлением 075 МПа. давление в выводах 21, 22 и 23 должно стать равным давлению в выводе 1

Выпустить воздух из вывода 1 и при этом давление в выводах 21, 22 и 23 не должно падать. Затем выпустить воздух из выводов 21 или 22 и при этом давление в выводе 23, 21 или 22 не должно падать.

Далее надо вновь установить, давление 0,75 МПа в выводах 1, 21, 22 и 23 и выпустить воздух из вывода 23, при этом давление в выводах 1, 21 и 22 не должно упасть ниже 0,42 МПа.

Если двигатель не работает, а давление в баллонах 1 и 3 рабочей тормозной системы больше 5,0 . 5,2 кгс/см 2 , воздух из этих баллонов через тройной защитный клапан подводится к крану аварийного растормаживания 12.

Кран (рис. 2) установлен под панелью приборов.

При нажатии па кнопку крана 12 воздух через кран и двухмагистральный клапан 11 подается в энергоаккумуляторы 9 и автомобиль растормаживается.

После отпускания кнопки крана воздух из энергоаккумуляторов через двухмагистральный клапан и далее через кран аварийного растормаживания уходит в атмосферу, энергоаккумуляторы вновь затормаживают автомобиль.

При неработающем двигателе запаса воздуха в баллонах рабочей тормозной системы достаточно для трехкратного растормаживания стояночного тормоза.

Понижение давления в этих баллонах до 5,0. 5,2 кгс/см 2 приводит к закрытию клапана в тройном защитном клапане и прекращению подачи воздуха к крану аварийного растормаживания.

Необходимо помнить, что для обеспечения растормаживания давление в баллонах должно быть больше указанной величины на 0,6 . 0,8 кгс/см 2 .

Если этого превышения не будет, тройной защитный клапан перекроет подачу воздуха до полного растормаживания энергоаккумуляторов.

На автомобилях КамАЗ-5410 воздух к крану аварийного растормаживания подводится непосредственно из баллонов контура рабочего тормоза задней тележки.

На этих автомобилях стояночный тормоз можно растормозить, если давление воздуха в указанных баллонах упадет при растормаживании не ниже 4,5 кгс/см 2 .
